| Produkttype | Stille hagekvern (betegnet som kjøttkvern) |
| Merke | Bosch |
| Modell | AXT 2500 HP |
| Opptatt effekt (modus S6 40%) | 2500 W |
| Opptatt effekt (modus S1) | 2300 W |
| Tomgangshastighet | 40 tr/min |
| Maksimal kapasitet | 150 kg/h |
| Maksimal grendiameter | 40 mm |
| Vekt | 26 kg |
| Beskyttelsesklasse | II (dobbelt isolert) |
| Nettspenning | 230 V ~ 50 Hz |
| Minimal elektrisk beskyttelse | 16 A |
| Oppsamlingspose medfølger | Ja |
| På/av-bryter | Med gjenstartsbeskyttelse |
| Rotasjonsretningsbryter | Framover / bakover for utløsning |
| Knivholderrotor | Justerbar, utskiftbar |
| Trykkplate | Justerbar, slitedel |
| Støynivå (intensitet) | 78 dB(A) |
| Garantert støynivå LWA | Mindre enn 92 dB(A) |
| Vedlikehold | Regelmessig rengjøring av ventilasjonsåpninger, smøring av lagre |
| Sikkerhet | Gjenstartsbeskyttelse, automatisk stopp ved overbelastning, roterende kniv |
| Reservedeler tilgjengelig | Trykkplate (ref. 1 601 000 001), knivholderrotor, vedlikeholdsspray |
| Kundeservice | Frankrike: 0 800 05 50 51, Belgia: +32 (0)2 / 525 51 43 |
| Miljømerke | Blå engel (RAL UZ54) |
Ofte stilte spørsmål - AXT 2500 HP BOSCH
Brukerspørsmål om AXT 2500 HP BOSCH
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Kjøttkvern i PDF-format gratis! Finn veiledningen din AXT 2500 HP - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. AXT 2500 HP av merket BOSCH.
BRUKSANVISNING AXT 2500 HP BOSCH
Vent til alle maskinens dele er standset helt, før de berøres.
Vedligeholdelse og opbevaring:
Foreskrevet anvendelse
(f.eks.: Bosch-strømaggregater G-3600-serie).
Vedligeholdelse og opbevaring
Tildelt, da kværnen er særlig lydsvag.
RAL UZ54
Bortskaffelse
Reservedelstegninger og informationer om reservedele findes under:
www.bosch-pt.com
Overensstemmelseserklæring
– byt ut eller reparera alla skadade detaljer
Sikkerhetsinformasjoner
OBS! Les nøye gjennom denne bruksanvisningen. Gjør deg kjent med betjeningselementene og den korrekte bruken av maskinen. Ta godt vare på bruksanvisningen til senere bruk.
Fare på grunn av roterende kniver! Ikke få hender eller føtter inn i åpningene mens maskinen går.
Slå av maskinen og trekk støpselet ut av stikkontakten før du arbeider på kniven. Hvis kabelen skades eller kappes i løpet av arbeidet, må kabelen ikke berøres, men sikringen til den aktuelle strømkretsen straks deaktiveres. Bruk aldri maskinen med skadet ledning.
Ikke bruk denne maskinen i nærheten av andre personer. Hold personer i nærheten i en sikker avstand fra gressklipperen.
Ikke berør noen av maskindelene før de er helt stanset.
I løpet av anvendelsen må du alltid bruke vernebriller.
I løpet av driften må du ikke gripe inn i påfyllingstrakten 10 eller utkastsjakten 6. Maskinen fortsetter å gå i noen sekunder etter utkobling.
Før innkoblingen må maskinen monteres i henhold til vedlagt instruks.
For ekstra sikkerhet anbefales det å bruke en jordfeilbryter (RCD) med en jordfeilstrøm på 30 mA. Denne jordfeilbryteren bør kontrolleres før hver bruk.
Bruk kun en skjøteledning som er sprutvannbeskyttet og godkjent for utendørs bruk.
Ikke ta på støpsel eller stikkontakt med våte hender.
Kabelen må ikke kjøres over, presses eller dras i.
La ikke barn få lov til å bruke maskinen.
Ved bruk må det ikke oppholde seg andre personer eller dyr i en omkrets på 3 m. Brukeren er ansvarlig ovenfor tredje personer innenfor arbeidsområdet.
Bosch kan kun garantere en feilfri funksjon av maskinen når det brukes original-tilbehør.
Gjør deg kjent med bruksanvisningen før du forsøker å arbeide med denne maskinen.
Ikke bruk vide klær, tøy med løse snorer eller slips.
Bruk maskinen på en fri plass med fast jevn undergrunn, ikke for nær en vegg eller andre faststående gjenstander.
Ikke bruk maskinen på en bro- eller gruslagt undergrunn. Det utkas- tede materialet kan forårsake skader.
Før start må du passe på at påfyllingstrakten er fri.
Hold ansikt og kropp godt unna påfyllingsåpningen.
Unngå at hendene eller andre deler av kroppen eller tøyet kommer inn i påfyllingstrakten eller utkastsjakten, eller at de kommer for nær deler som beveger seg.
Slå av maskinen før du henger på eller tar av oppsamlingsposen.
Sørg alltid for å stå stødig og i balanse. Ikke bøy deg for langt frem. I løpet av påfyllingen må du ikke stå høyere enn maskinens fot.
Pass svært godt på at det ikke finnes metalldeler, steiner, flasker, bokser eller andre fremmedlegemer i materialet du fyller på.
Når kniven treffer på et fremmedlegeme eller maskinen kommer med uvanlige lyder eller begynner å vibrere, må du straks slå av maskinen for å stanse kniven. Trekk støpselet ut av stikkontakten og gjør følgende:
- sjekk skaden
- skift ut eller reparer alle skadede deler
- kontroller om deler er løse og trekk disse eventuelt fast igjen.
Ikke forsøk å reparere maskinen hvis du ikke har en tilsvarende utdannelse.
Pass på at bearbeidet materiale ikke hoper seg opp i utkastsonen; dette blokkerer transporten og kan føre til tilbakeslag i påfyllingstrakten.
Når maskinen er tettet, må du slå den av og vente til kniven stanser. Før kvernet materiale løsnes må støpselet trekkes ut av stikkontakten.
La alle beskyttelsesinnretninger og deksler være montert og pass på korrekt funksjon.
Ikke forsøk å endre motorens turtallinnstilling. Hvis det oppstår et problem, må du gi beskjed til Bosch kundeservice.
Hold ventilasjonsspaltene fri for rester eller andre avleiringer, for å unngå skader på motoren eller en mulig brann.
Når du forlater arbeidsplassen må du alltid slå av maskinen, vente til kniven stanser og trekke ut støpselet.
Ikke vipp maskinen i løpet av driften.
Vedlikehold og lagring:
- Når maskinen tas ut av drift på grunn av service, kontroll, oppbevaring eller tilbehørskifte, må den slås av, støpselet trekkes ut av stikkontakten og maskinen må avkjøles. Før hver inspeksjon eller justering osv. må du passe på at alle bevegelige deler står stille.
- Maskinen må stelles godt og holdes ren.
- Skift ut slitte eller skadede deler for din egen sikkerhets skyld. For- viss deg om at alle reservedelene er kontrollert og frigitt av Bosch.
- Hvis det brukes en skjøteledning, må denne ikke være svakere enn strømledningen på maskinen.
- Kontroller tilførselsledningene og skjøteledningen med jevne mellomrom med hensyn til skader eller tegn på aldring. Bruk aldri maskinen med skadet ledning.
- Ved innstilling av kniven må du huske på at det oppløftede deksellet riktignok vil si at motoren er avbrutt og ikke kan kobles inn, men kniven likevel kan bevege seg när motoren dreies med hånden.
– Forsøk aldri å avbryte tvangsutkoblingen.
Tekniske data
Stillegående kompostkvern AXT 2200 HP AXT 2500 HP
| Bestillingsnummer 0 600 852 0.. 0 600 852 1.. | |||
| Opptatt effekt, S 6 (4/6 min)1 | [W] 2 200 2 500 | ||
| Opptatt effekt, S 1 [W] 2 000 2 300 | |||
| Tomgangsturtall [min | -1] 40 | 40 | |
| Maks. volum | [kg/h] | 1402) | 1502) |
| max. Grendiameter | [mm] | 382) | 402) |
| Samlesekk | vedlagt | vedlagt | |
| Vekt, ca. | [kg] | 25 | 26 |
| Beskyttelsesklasse | ±/I | ±/I | |
1) Driftstype S 6 (40 %) betegner en belastningsprofil som tåler 4 min belastning og 6 min tomgang. Til praktisk bruk er permanent drift mulig.
2) Alt etter trematerialets beskaffenhet.
Maskinelementer
1 På-/av-bryter
2 Høyre-/venstregangsbryter
3 Støpsel**
4 Kjørestativ
5 Samlesekk/hette*
6 Utkastsjakt
7 Umbrakonøkkel
8 Justeringsknapp
**forskjellig fra land til land
*Tilbehør som er beskrevet og illustrert i bruksanvisningen inngår ikke alltid i leveransen.
Formålsmessig bruk
Maskinen er beregnet til oppkutting av fiberholdig haveavfall og treavfall som egner seg til kompostering.
Montering
Ta maskinen ut av emballasjen (se bilde A
Fjern tredelene (transportsikring) (se bilde B
Monter hjulene og understellet (se bilde C. D
Under transport uten stativ må det alltid brukes transportsikring.
Før igangsetting
Vær oppmerksom på nettspenningen! Spenningen til strømkilden må stemme overens med informasjonene på maskinens typeskilt. Maskiner som er merket med 230 V kan også brukes på 220 V.
Strømkretsen må minst være sikret som følger:
AXT 2200 HP = 10 A,
AXT 2500 HP = 16 A.
Ved bruk av en strømgenerator er en maskin med følgende ytelse nødvendig:
AXT 2200 HP — 3,5 kVA/2800 W
AXT 2500 HP — 4,0 kVA/3300 W.
(for eksempel: Bosch-strømaggregater G-3600-serie).
En skjøteledning med for lite leder-tverrsnitt forårsaker en tydelig reduksjon av maskinens ytelsesevne. Ved ledninger opp til en lengde på 25 m er det nødvendig med et ledningstverrsnitt på minst 3 x 1,5 mm ^2 , ved ledninger med en lengde på over 25 m må tverrsnittet vúre minst 2,5 mm ^2 .
Rull kabeltromlene alltid helt ut.
Sett maskinen alltid på fast vannrett underlag. Under drift må den ikke vippes eller beveges.
Fjern jord fra røttene. Det må ikke komme fremmedlegemer som stein, glass, metaller, tekstiler og kunststoffer inn i påfyllingstrakten. Knivvalsen 13 tar ellers skade.

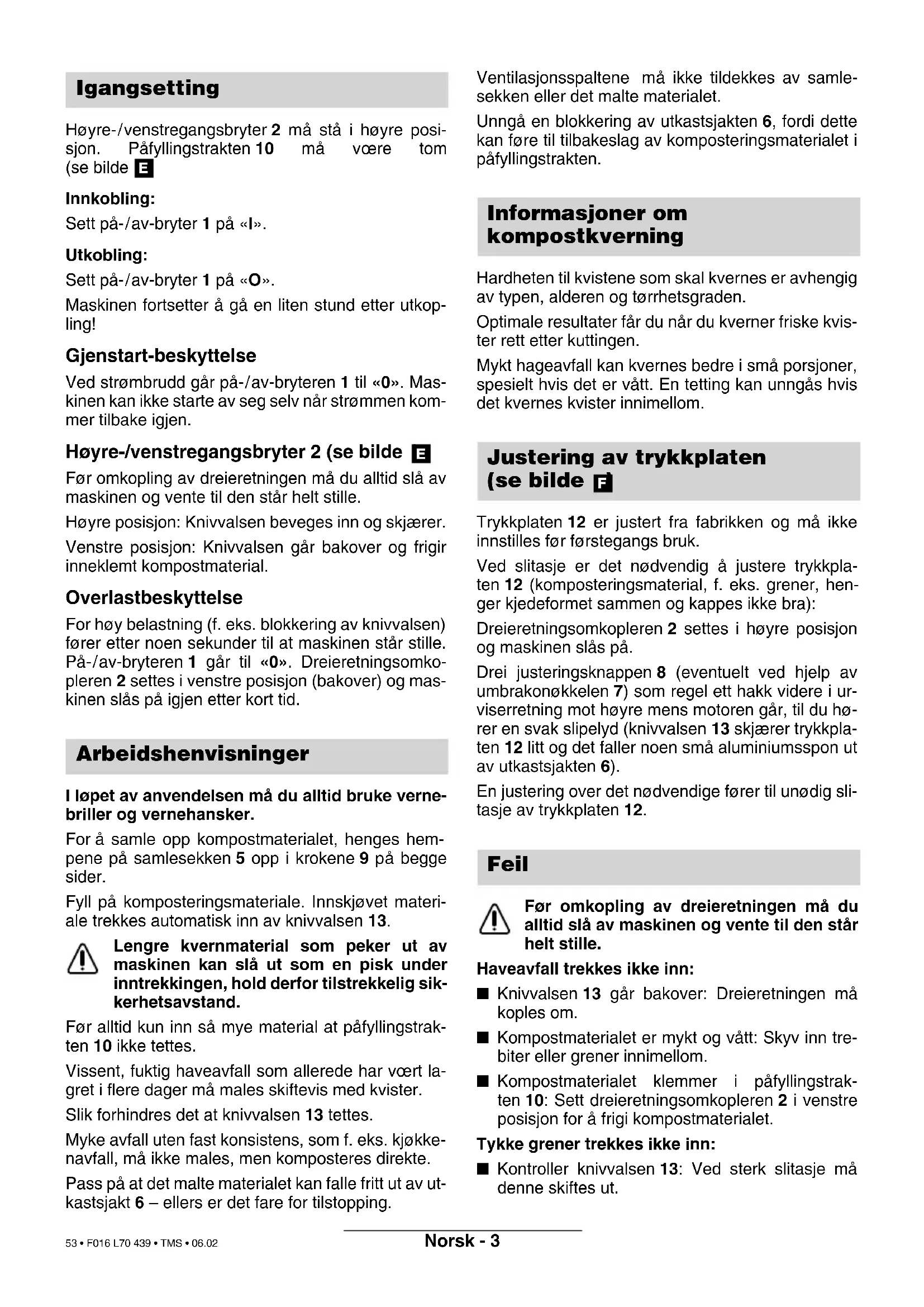

Igangsetting
Høyre-/venstregangsbryter 2 må stå i høyre posi- sjon. Påfyllingstrakten 10 må vøre tom (se bilde E
Innkobling:
Maskinen fortsetter å gå en liten stund etter utkop-ling!
Gjenstart-beskyttelse
Ved strømbrudd går på-/av-bryteren 1 til «0». Maskinen kan ikke starte av seg selv när strømmen kommer tilbake igjen.
Høyre-/venstregangsbryter 2 (se bilde E
Høyre posisjon: Knivvalsen beveges inn og skjærer.
Venstre posisjon: Knivvalsen går bakover og frigir inneklemt kompostmaterial.
Overlastbeskyttelse
For høy belastning (f. eks. blokkering av knivvalsen) fører etter noen sekunder til at maskinen står stille. På-/av-bryteren 1 går til «0». Dreieretningsomkopleren 2 settes i venstre posisjon (bakover) og maskinen slås på igjen etter kort tid.
Arbeidshenvisninger
I løpet av anvendelsen må du alltid bruke vernebriller og vernehansker.
For å samle opp kompostmaterialet, henges hempene på samlesekken 5 opp i krokene 9 på begge sider.
Fyll på komposteringsmateriale. Innskjøvet materiale trekkes automatisk inn av knivvalsen 13.
Lengre kvernmaterial som peker ut av maskinen kan slå ut som en pisk under inntrekkingen, hold derfor tilstrekkelig sikkerhetsavstand.
Før alltid kun inn så mye material at påfyllingstrakten 10 ikke tettes.
Vissent, fuktig haveavfall som allerede har voert lagret i flere dager må males skiftevis med kvister.
Slik forhindres det at knivvalsen 13 tettes.
Myke avfall uten fast konsistens, som f. eks. kjøkke-navfall, må ikke males, men komposteres direkte.
Pass på at det malte materialet kan falle fritt ut av utkastsjakt 6 – ellers er det fare for tilstopping.
Ventilasjonsspaltene må ikke tildekkes av samlesekken eller det malte materialet.
Unngå en blokkering av utkastsjakten 6, fordi dette kan føre til tilbakeslag av komposteringsmaterialet i påfyllingstrakten.
Informasjoner om kompostkverning
Hardheten til kvistene som skal kvernes er avhengig av typen, alderen og tørrhetsgraden.
Mykt hageavfall kan kvernes bedre i små porsjoner, spesielt hvis det er vått. En tetting kan unngås hvis det kvernes kvister innimellom.
Justering av trykkplaten (se bilde F)
Trykkplaten 12 er justert fra fabrikken og må ikke innstilles før førstegangs bruk.
Ved slitasje er det nødvendig å justere trykkplaten 12 (komposteringsmaterial, f. eks. grener, henger kjedeformet sammen og kappes ikke bra):
Dreieretningsomkopleren 2 settes i høyre posisjon og maskinen slås på.
Drei justeringsknappen 8 (eventuelt ved hjelp av umbrakonøkkelen 7) som regel ett hakk videre i urviserretning mot høyre mens motoren går, til du hører en svak slipelyd (knivvalsen 13 skjærer trykkplaten 12 litt og det faller noen små aluminiumsspon ut av utkastsjakten 6).
En justering over det nødvendige fører til unødig slitasje av trykkplaten 12.
Feil
Haveavfall trekkes ikke inn:
■ Knivvalsen 13 går bakover: Dreieretningen må koples om.
■ Kompostmaterialet er mykt og vått: Skyv inn trebiter eller grener innimellom.
Kompostmaterialet klemmer i påfyllingstrakten 10: Sett dreieretningsomkopleren 2 i venstre posisjon for å frigi kompostmaterialet.
Tykke grener trekkes ikke inn:
■ Kontroller knivvalsen 13: Ved sterk slitasje må denne skiftes ut.
Kompostmaterialet kuttes ikke ordentlig, deler henger kjedeformet fast i hverandre:
- Juster trykkplaten 12 (som beskrevet i avsnitt «Justering av trykkplaten»).
■ Hvis trykkplaten 12 ikke lenger kan justeres, må den skiftes ut.
Motoren går ikke:
■Overbelastningsvernet er aktivert: La motoren avkjøle. Sett dreieretningsomkopleren 2 i venstre posisjon (bakover) og slå på maskinen igjen. Vent til blokkeringen er fjernet. Slå deretter av maskinen og sett høyre-/venstre-bryteren igjen på høyre posisjon.
Kontrollér sikringen i huset. Strømkretsen må minst være sikret som følger:
AXT 2200 HP = 10 A, AXT 2500 HP = 16 A.
Dreieretningen kopler om av seg selv:
■Hvis maskinen plutselig blokkeres (f. eks. av en stor gren), kobles knivvalsens dreieretning automatisk om. I dette tilfellet må du slå av maskinen, vente til den er stanset og slå den på igjen.
Blokkering av knivvalsen
- Sett dreieretningsomkopleren 2 i venstre posisjon og slå på maskinen. Knivvalsen 13 går bakover og det fastklemte kompostmaterialet (eller fremmedlegemet) frigjøres. En spesiell girkonstruksjon med dreievinkelspill gjør det mulig for motoren å starte i den andre dreieretningen også når knivvalsen 13 er blokkert. I ekstreme tilfeller løsner du trykkplaten 12 (mot urviserne) før maskinen kobles om til retur.
- Når det fastklemte kompostmaterialet er løst, slås kompostkvernen av, dreieretningsomkopler 2 settes i høyre posisjon og kvernen slås på. Om nødvendig må trykkplaten justeres.
– Hvis blokkeringen ikke kan fjernes med tiltakene 1 og 2, må knivvalse 13 demonteres, undersøkes med hensyn til skader og rengjøres som beskrevet i avsnittet «Utskifting av knivvalse/trykkplate».
Vedlikehold og lagring:
■ Før alle arbeider utføres på gresstrimmeren må støpselet trekkes ut av stikkontakten.
Maskin og ventilasjonsspalter må alltid holdes rene for å kunne arbeide bra og sikkert.
Kompostkvernen må ikke rengjøres med høytrykksvaskere eller rennende vann.
Kontrollér med jevne mellomrom om monteringsskruene på kjørestativet sitter godt fast.
Knivvalsen 13 og trykkplaten 12 har ved vanlig bruk og forskriftsmesssig justering en levetid på flere år.
Før maskinen settes bort til oppbevaring må knivvalsen demonteres (som beskrevet i avsnittet «Utskifting av knivvalsen/trykkplaten») og rengjøres. Deretter må knivvalsen behandles med pleiespray (tilbehør, bestillingsnummer 1 609 200 399) og lagerstedene må smøres.
Hvis maskinen til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, må reparasjonen utføres av et autorisert serviceverksted.
Ved alle forespørsler og reservedelsbestillinger må du absolutt oppgi maskinens 10-sifrede bestillingsnummer.
Demontering av knivvalsen/trykkplaten (se bilde G)
■ Før alle arbeider utføres på gresstrimmeren må støpselet trekkes ut av stikkontakten.
– Knivvalse 13/trykkplate 12 demonteres, rekkefølge ① – ⑤.
– Rengjør knivvalse 13.
– Rengjør og smør lagerstedene.
- Montér enkeltdelene i rekkefølge ⑤ - ①.
- Drei så justeringsknappen 8 til høyre til det høres slipelyder og det faller noen små aluminiumsspon ut av utkastsjakten 6. Når etterjusteringsknapp 8 går tungt, f. eks. på grunn av smuss, må denne eventuelt løses med umbrakonøkkel 7.
Det fås kjøpt følgende reservedeler:
Trykkplate ......Bestillingsnummer 1 601 000 001
Transportsikring (se bilde H)
Under transport uten stativ må det alltid brukes transportsikring 14.
Miljøvern
Miljømerket «blå engel».
Tildelt fordi maskinen er spesiell stillegående.
RAL UZ54
Deponering
Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.
Kun for EU-land:
Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpassingen til nasjonale lover må gammelt
elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.
Kundeservice
Eksplosjonstegninger og informasjoner om reservedeler finner du under:
www.bosch-pt.com
Robert Bosch A/S
Trollaasveien 8
Postboks 10
1414 Trollaasen
©Kundekonsulent.... +47 66 81 70 00
Fax +47 66 81 70 97
Samsvarserklæring
Måleverdier funnet i samsvar med 2000/14/EF (1,60 m høyde, 1 m avstand).
Det typiske A-bedømte støynivået for maskinen er: Lydtrykknivå: 78 dB (A). Lydstyrkenivå: 89 dB (A)
Vi overtar ansvaret for at dette produktet er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 60 335, pr EN 13683 i sam-svar med bestemmelsene i direktivene 89/336/E∅F, 98/37/EF, 2000/14/EF.
2000/14/EF: Den garanterte lydstyrken L_WA er lavere enn 92 dB (A). Bedømmelsesmetode for samsvar se vedlegg V.
Leinfelden, 09.2003.
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Rett til endringer forbeholdes
Turvaohjeet
