ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SECTRCAM40 KONIG

MANUAL DE UTILIZARE (p. 111) Sistem de cameră de luat vederi wireless ΕΓΧΕΙΡΙΔΙΟ XPHΣHΣ (σελ. 123) Ασύρματο σύστημα ασφαλείας

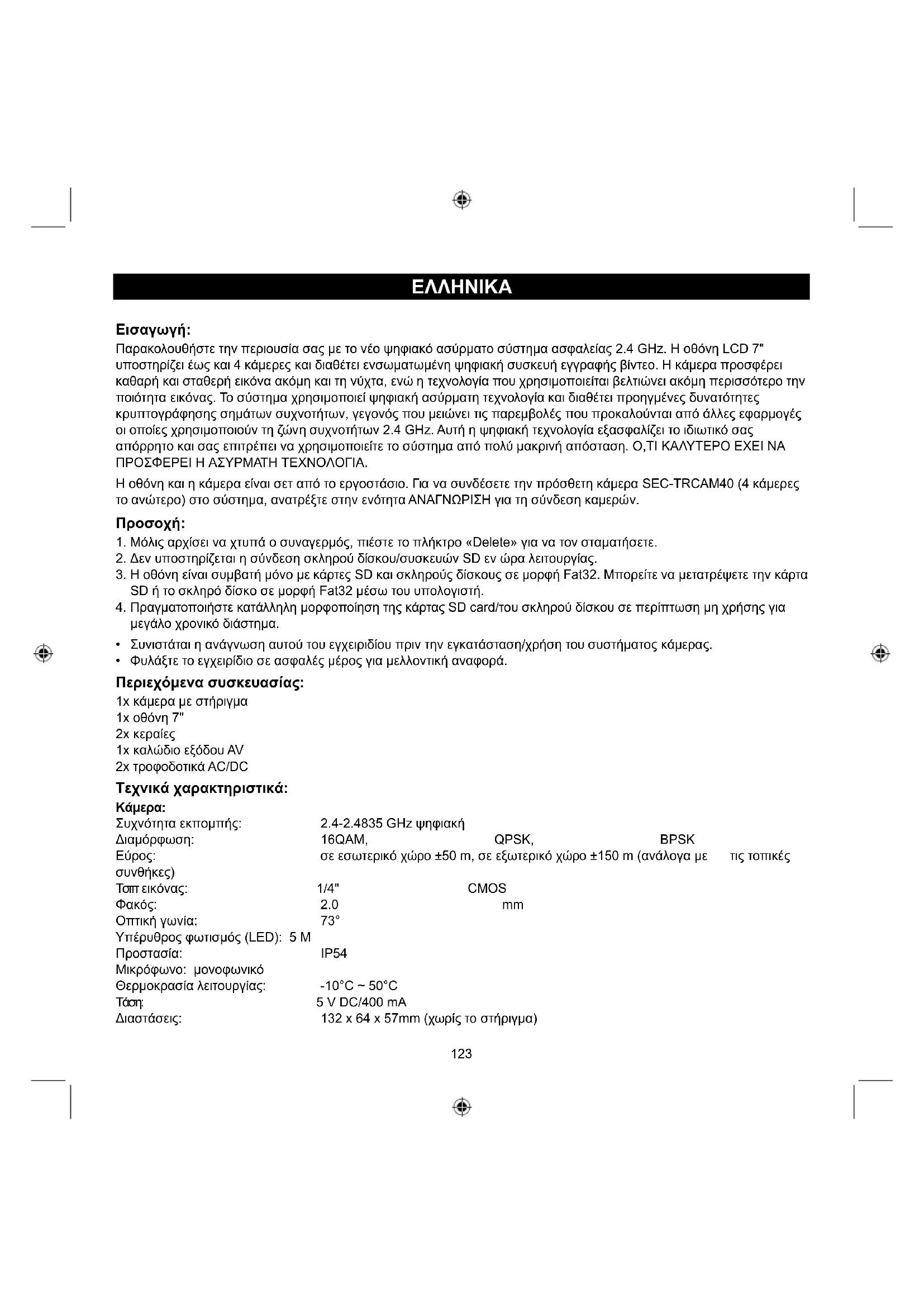

Παρακολουθήστε την περιουσία σας με το νέο ψηφιακό ασύρματο σύστημα ασφαλείας 2.4 GHz. Η οθόνη LCD 7" υποστηρίζει έως και 4 κάμερες και διαθέτει ενσωματωμένη ψηφιακή συσκευή εγγραφής βίντεο. Η κάμερα προσφέρει καθαρή και σταθερή εικόνα ακόμη και τη νύχτα, ενώ η τεχνολογία που χρησιμοποιείται βελτιώνει ακόμη περισσότερο την ποιότητα εικόνας. Το σύστημα χρησιμοποιεί ψηφιακή ασύρματη τεχνο λογία και διαθέτει προηγμένες δυνατότητες κρυπτογράφησης σημάτων συχνοτήτων, γεγονός που μειώνει τις παρεμβολές που προκαλούνται από άλλες εφαρμογές οι οποίες χρησιμοποιούν τη ζώνη συχνοτήτων 2.4 GHz. Αυτή η ψηφιακή τεχνολογία εξασφαλίζει το ιδιωτικό σας απόρρητο και σας επιτρέπει να χρησιμοποιείτε το σύστημα από πολύ μακρινή απόσταση. Ο,ΤΙ ΚΑΛΥΤΕΡΟ ΕΧΕΙ ΝΑ ΠΡΟΣΦΕΡΕΙ Η ΑΣΥΡΜΑ ΤΗ ΤΕΧΝΟΛΟΓΙΑ. Η οθόνη και η κάμερα είναι σετ από το εργοστάσιο. Για να συνδέσετε την πρόσθετη κάμερα SEC-TRCAM40 (4 κάμερες το ανώτερο) στο σύστημα, ανατρέξτε στην ενότητα ΑΝΑΓΝΩΡΙΣΗ για τη σύνδεση καμερών.

1. Μόλις αρχίσει να χτυπά ο συναγερμός, πιέστε το πλήκτρο «Delete» για να τον σταματήσετε.

2. Δεν υποστηρίζεται η σύνδεση σκληρού δίσκου/συσκευών SD εν ώρα λειτουργίας.

3. Η οθόνη είναι συμβατή μόνο με κάρτες SD και σκληρούς δίσκους σε μορφή Fat32. Μπορείτε να μετατρέψετε την κάρτα

SD ή το σκληρό δίσκο σε μορφή Fat32 μέσω του υπολογιστή.

οποιήστε κατάλληλη μορφοποίηση της κάρτας SD card/του σκληρού δίσκου σε περίπτωση μη χρήσης για μεγάλο χρονικό διάστημα.

• Συνιστάται η ανάγνωση αυτού του εγχειριδίου πριν την εγκατάσταση/χρήση του συστήματος κάμερας.

• Φυλάξτε το εγχειρίδιο σε ασφαλές μέρος για μελλοντική αναφορά. Περιεχόμενα συσκευασίας: 1x κάμερα με στήριγμα 1x οθόνη 7" 2x κεραίες 1x καλώδιο εξόδου AV 2x τροφοδοτικά AC/DC Τεχνικά χαρακτηριστικά:

Συχνότητα εκπομπής: 2.4-2.4835 GHz ψηφιακή Διαμόρφωση: 16QAM, QPSK, BPSK Εύρος: σε εσωτερικό χώρο ±50 m, σε εξωτερικό χώρο ±150 m (ανάλογα με τις τοπικές

Τσιπ εικόνας: 1/4" CMOS Φακός: 2.0 mm Οπτική γωνία: 73° Υπέρυθρος φωτισμός (LED): 5 M Προστασία: IP54 Μικρόφωνο: μονοφωνικό Θερμοκρασία λειτουργίας: -10°C ~ 50°C Τάση: 5 V DC/400 mA Διαστάσεις: 132 x 64 x 57mm (χωρίς το στήριγμα)124 Βάρος: 287 g (μαζί με το καλώδιο) Οθόνη LCD: Συχνότητα λήψης: 2.4-2.4835 GHz ψηφιακή Κανάλια: 4 Μέγεθος: 7" TFT/LCD Μεγ. ανάλυση: 800 RGB (H)* 480 (V) pixels Κάρτα SD: έως 32 GB (δεν συμπεριλαμβάνεται) Ρυθμός καρέ: 25 fps (μέγ.) 10 fps (4x κάμερες) Ρυθμός εγγραφής καρέ: 25 fps ανά κανάλι Ανάλυση βίντεο: CIF/VGA Μορφή βίντεο: AVI USB: 2.0 Γλώσσα μενού: Αγγλικά, Γερμανικά, Γαλλικά και Ολλανδικά Στάθμη εξόδου βίντεο: 1 Vp-p/75 Ohm Στάθμη εξόδου ήχου: 2Vrms@600ohm mono Σύνδεσμος εξόδου ήχου/βίντεο: υποδοχή 2.5mm (συμπ. καλώδιο 2.5mm με 3x βύσματ α RCA) Εύρος: σε εσωτερικό χώρο ±50 m, σε εξωτερικό χώρο ±150 m (ανάλογα με τις τοπικές

Θερμοκρασία λειτουργίας: 0°C έως +40°C Τάση: 5 V DC/650 mA Διαστάσεις: 214 x 157 x 26 mm Βάρος: 488 g Προφυλάξεις ασφαλείας:

• Μην ανοίγετε την κάμερα ή την οθόνη σε περίπτωση δυσλειτουργίας. Αυτά τα προϊόντα θα πρέπει να ανοίγονται μόνο από εξειδικευμένο μηχανικό.

• Μην βυθίζετε την κάμερα σε υγρά.

• Μην εκθέτετε την οθόνη σε νερό ή υγρασία.

• Μην εκθέτετε την οθόνη ή την κάμερα σε υψηλές θερμοκρασίες (βλ. τεχνικά χαρακτηριστικά).

οποθετείτε το σύστημα κοντά σε ισχυρά μαγνητικά πεδία, όπως π.χ. ηχεία. Ενδέχεται να επηρεαστεί η ποιότητα. Περιγραφή προϊόντος:

1. Υπέρυθρες λυχνίες LED

3. Αισθητήρας υπερύθρων PIR

7. Πλήκτρο αναγνώρισης

10. Ένδειξη σύνδεσης

11. Ένδειξη ρεύματος125

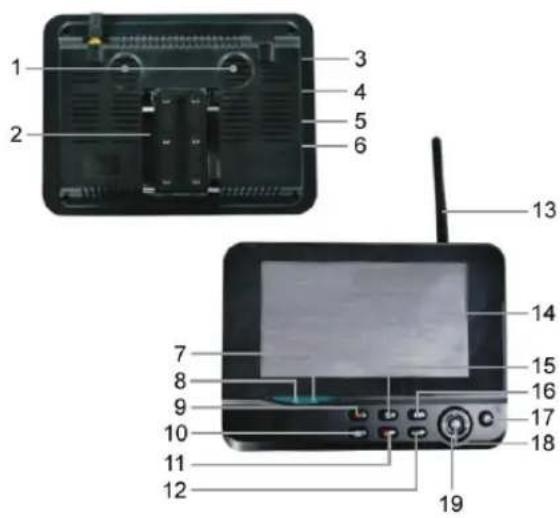

4. Υποδοχή κάρτας SD

9. Εγγραφή/διακοπή βίντεο

10. Πλήκτρο προβολής σε τεταρτημόρια

11. Διαγραφή αρχείου/LCD, διακόπτης τηλεόρασης

14. Οθόνη TFT-LCD 7"

15. Λειτουργία προβολής

16. Αναπαραγωγή βίντεο

17. Ενεργοποίηση/Απενεργοποίηση

19. Πλήκτρο πλοήγησης

Οδηγίες εγκατάστασης:

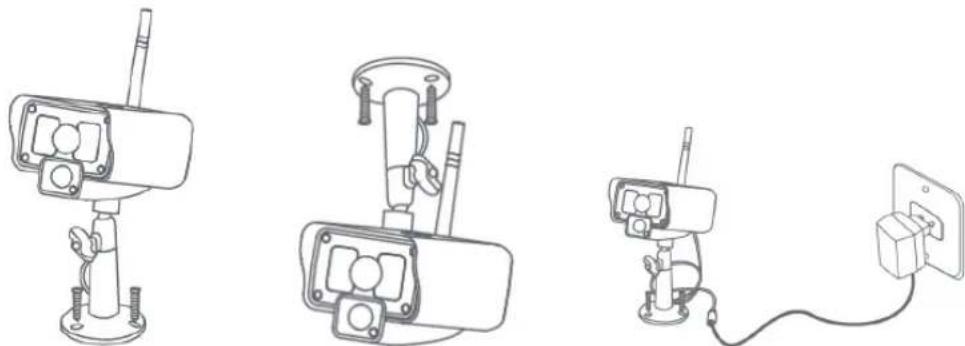

Η κάμερα μπορεί να τοποθετηθεί με διάφορους τρόπους. Για να στερεώσετε τη μονάδα στο ταβάνι, χρησιμοποιήστε τη βίδα στο πάνω μέρος της κάμερας. Μετά την τοποθέτηση της κάμερας συνδέστε το τροφοδοτικό AC/DC στην κάμερα και σε μια επιτοίχια πρίζα.

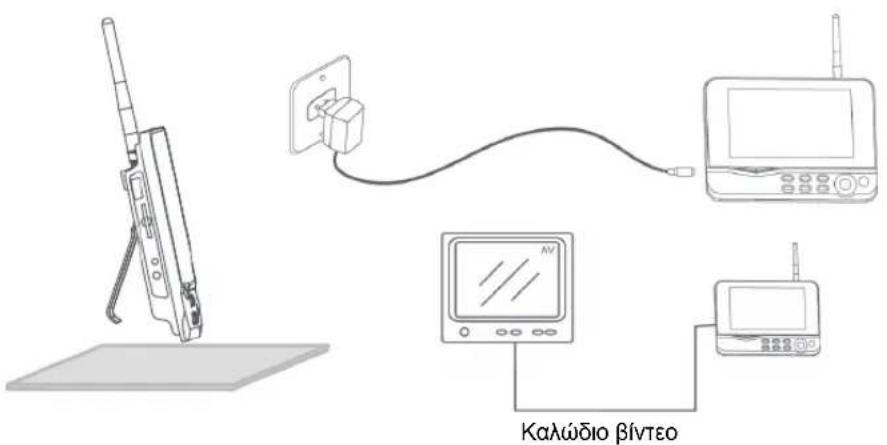

Μπορείτε να τοποθετήσετε την οθόνη σε επίπεδη επιφάνεια ή να τη στερεώσετε στον τοίχο. Μετά την τοποθέτηση της οθόνης συνδέστε το τροφοδοτικό AC/DC στην οθόνη και σε μια επιτοίχια πρίζα. Η κάμερα ενεργοποιείται αυτόματα μετά τη σύνδεση του τροφοδοτικού AC/DC. Προαιρετικά: μπορείτε να συνδέσετε δύο οθόνες μεταξύ τους μέσω της εξόδου βίντεο της οθόνης.126 Καλώδιο βίντεο Οδηγίες χρήσης:

1. Εισαγάγετε μια κάρτα SD στην υποδοχή κάρτας SD της οθόνης. Εναλλακτικά, συνδέστε έναν εξωτερικό σκληρό δίσκο

στη θύρα USB της οθόνης.

2. Πιέστε και κρατήστε πατημένο το πλήκτρο ενεργοποίησης/απενεργοποίησης για 2 περίπου δευτερόλεπτα για να

ενεργοποιήσετε την οθόνη. Η ένδειξη ρεύματος ανάβει και εμφανίζεται εικόνα.

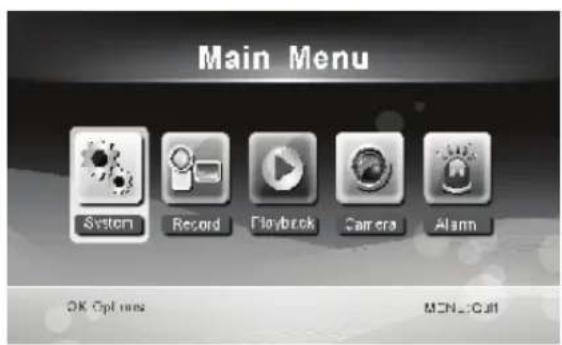

3. Για να εισέλθετε στις ρυθμίσεις του συστήματος πιέστε το πλήκτρο μενού και θα ανοίξει το κεντρικό μενού. Θα πρέπει

να εμφανιστεί η ακόλουθη οθόνη. Χρησιμοποιήστε τα πλήκτρα πλ οήγησης, μενού και OK για να πλοηγηθείτε στο μενού.127

1. Πιέστε το πλήκτρο OK για να εισέλθετε στις ρυθμίσεις συστήματος. Το σύστημα προσφέρει τις ακόλουθες επιλογές:

Date / Time Ρύθμιση ώρας και ημερομηνίας. Language Ρύθμιση γλώσσας. Record Mode Ρύθμιση διακοπής εγγραφής ή αντικατάστασης της πρώτης εγγραφής βίντεο όταν το μέσο αποθήκευσης είναι γεμάτο. Format SD/USB Ρύθμιση διαμόρφωσης του αποθηκευτικού μέσου. Storage for Recording Ρύθμιση του μέσου αποθήκευσης. Display Items Ρύθμιση προβολής τω ν στοιχείων RSSI, Time (Ώρα), SD/USB status (κατάσταση SD/USB) και camera (κάμερα) στην οθόνη και στο βίντεο εγγραφής. TV System Επιλογή συστήματος τηλεόρασης (PAL για την Ευρώπη). System Information Προβολή των πληροφοριών συστήματος. Scan Mode Period Ρύθμιση του διαστήματος κυκλικής προβολής των εικόνων της κάμερας. Mute Ενεργοποίηση/απενεργοποίηση του μικροφώνου της οθόνης. Load Default Επαναφορά των εργοστασιακών ρυθμίσεων. Record Date/Time Ρύθμιση προβολής της ημερομηνίας και ώρας εγγραφής στ ο βίντεο εγγραφής. Brightness Ρύθμιση της φωτεινότητας της εικόνας. Volume Ρύθμιση της έντασης.

2. Επιλέξτε Date / Time μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση ημερομηνίας/ώρας.

• Πιέστε το δεξί ή το αριστερό βελάκι για επιλογή.

• Πιέστε το πάνω ή το κάτω βελάκι για ρύθμιση.

• Πιέστε OK για επιβεβαίωση.

• Πιέστε το πλήκτρο MENU για έξ

3. Επιλέξτε Language μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση γλώσσας.

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε γλώσσα.

• Πιέστε OK για επιβεβαίωση και έξοδο.

4. Επιλέξτε Record Mode μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση λειτουργίας

• Πιέστε το πά νω ή το κάτω βελάκι για να επιλέξετε «Normal» ή «Overwrite».

• Πιέστε OK για επιβεβαίωση και έξοδο. Παρατηρήσεις: Normal (Κανονική): Όταν γεμίσει η κάρτα SD ή ο φορητός σκληρός δίσκος, το σύστημα διακόπτει αυτόματα την εγγραφή. Overwrite (Αντικατάσταση): Όταν γεμίσει η κάρτα SD ή ο φορητός σκληρός δίσκος, το σύστημα διαγράφει αυτόματα το πρώτο βίντεο κα ι εξασφαλίζει επαρκή χώρο για την αποθήκευση της τελευταίας εγγραφής.

5. Επιλέξτε Format SD/USB μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση διαμόρφωσης

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε «Cancel», «SD Card» ή «USB Device» - Cancel: ακύρωση της διαμόρφωσης. - SD Card: διαμόρφωση της κάρτας SD. - USB Device: διαμόρφωση του εξωτερικού σκληρού δίσκου (αν έχει συνδεθεί)

• Πιέστε OK για διαμόρφ

• Μετά τη διαμόρφωση το σύστημα εμφανίζει το μήνυμα «Format Successfully», υποδεικνύοντας ότι η μορφοποίηση ολοκληρώθηκε με επιτυχία.128

• Πιέστε OK για επιβεβαίωση και έξοδο.

6. Επιλέξτε Storage for Recording μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση του μέσου

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε «SD Card» ή «USB Device» (Συσκευή USB).

• Πιέστε OK για επιβεβαίωση και έξοδο.

7. Επιλέξτε Display Items μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση στ

• Πιέστε το πάνω ή το κάτω βελάκι για επιλογή.

• Πιέστε OK για επιβεβαίωση και προβολή των επιλεγμένων στοιχείων στην εικόνα. - RSSI: Εικονίδιο έντασης σήματος - SD USB status: Εάν έχει τοποθετηθεί κάρτα SD ή φορητός σκληρός δίσκος - Camera: Εικονίδια ονόματος κάμερας

• Μετά τη ρύθμιση πιέστε MENU για επιβεβαίωση και έξοδο.

8. Επιλέξτε TV System μέσω του πλήκτρου πλ

οήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση συστήματος τηλεόρασης.

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε NTSC ή PAL (PAL για την Ευρώπη).

• Πιέστε OK για επιβεβαίωση και έξοδο.

9. Επιλέξτε System Information μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση

πληροφοριών συστήματος.

• Πιέστε OK για προβολή των πληροφοριών συστήματ

• Πιέστε το πλήκτρο MENU για έξοδο.

10. Επιλέξτε System Upgrade μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση αναβάθμισης

• Πιέστε το πάνω ή το κάτω βελάκι για επιλογή.

• Πιέστε το πλήκτρο εγγραφής/διακοπής βίντεο για επιβεβαίωση.

11. Επιλέξτε Scan Mode Period μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση

ος λειτουργίας σάρωσης.

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε το χρονικό διάστημα σάρωσης των συνδεδεμένων καμερών.

• Ξαναπιέστε OK για επιβεβαίωση και έξοδο.

12. Επιλέξτε Mute μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση σίγασης.

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετ ε «On» ή «Off».

• Ξαναπιέστε OK για επιβεβαίωση και έξοδο.

13. Επιλέξτε Load Default μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση εργοστασιακών

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε «Cancel» ή «OK». - Cancel: Ακύρωση των εργοστασιακών ρυθμίσεων. - OK: Επαναφορά των εργοστασιακών ρυθμίσεων.

• Πιέστε OK για επιβεβαίωση και έξοδο.

14. Επιλέξτε Brightness μέσω το

υ πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση φωτεινότητας.

• Πιέστε το δεξί ή το αριστερό βελάκι για να ρυθμίσετε τη φωτεινότητα.

• Πιέστε OK για επιβεβαίωση και έξοδο.

15. Επιλέξτε Volume μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση έντασης.129

• Πιέστε το δεξί ή το αριστερό βελάκι για να ρυθμίσετε την ένταση.

• Πιέστε OK για επιβεβαίωση και έξοδο. Σημείωση: Κατά την παρακολούθηση σε πραγματικό χρόνο μπορείτε, επίσης, να ρυθμίσετε την ένταση με τα βελάκια πάνω και κάτω.

16. Πιέστε MENU για επιστροφή στο κεντρικό μενού.

Από το κεντρικό μενού πιέστε το δεξί βελάκι για επιλογή των ρυθμίσεων εγγραφής και πιέστε OK. Timer Recording (Προγραμματισμένη εγγραφή): Ρυθμίστε το χρόνο έναρξης/διακοπής της εγγραφής από το μενού «Timer Recording». Η συσκευή μεταβαίνει αυτόματα σε λειτουργία εγγραφής σύμφωνα με τη ρυθμισμένη ώρα έναρξης/διακοπής.

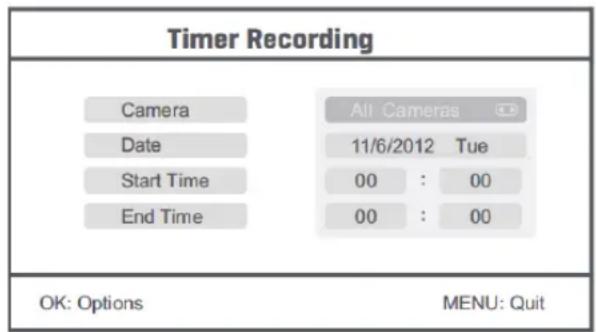

1. Επιλέξτε Timer Recording μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση νέου

• Πιέστε OK για να εισέλθετε στο μενού Timer Recording.

• Πιέστε το πάνω ή το κάτω βελάκι για επιλογή.

• Πιέστε το δεξί ή το αριστερό βελάκι για ρύθμιση.

• Πιέστε OK για επιβεβαίωση και έξοδο.

2. Μετά τη ρύθμιση η συσκευή μεταβαίνει αυτόματα σε λειτουργία εγγραφής σύμφωνα με τη ρυθμισμένη ώρα

3. Εάν πιέσετε το πλήκτρο εγγραφής/διακοπής βίντεο κατά τη διάρκεια ρυθμισμένης εγγραφής μέσω το

υ μενού Timer Recording, η εγγραφή διακόπτεται. Μη αυτόματη εγγραφή:

1. Κατά την παρακολούθηση σε πραγματικό χρόνο πιέστε το αριστερό ή το δεξί βελάκι για την επιλογή της κάμερας που

θα προχωρήσει σε εγγραφή.

2. Πιέστε το πλήκτρο εγγραφής/διακοπής βίντεο της συσκευής. Στην οθόνη εμφανίζεται το εικονίδιο εγγραφής,

υποδεικνύοντας ότι η εγγραφή ξεκινά.

3. Ξαναπιέστε το ίδιο πλήκτρο για διακοπή της εγγραφής.

PIR Recording (Εγγραφή PIR): PIR Recording: Η ανίχνευση ανθρώπινης κίνησης από οποιαδήποτε συνδεμένη κάμερα μπορεί να ενεργοποιήσει τη λειτουργία εγγραφής.

1. Επιλέξτε PIR Recording μέσω του πλήκτρου πλοήγησης και πιέστε OK για να εισέλθετε στη ρύθμιση εγγραφής PIR.

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε κάμερα.130

• Πιέστε το δεξί ή το αριστερό βελάκι και επιλέξτε «On».

• Πιέστε OK για επιβεβαίωση και έξοδο. Σημείωση: όταν επιλέγεται η ρύθμιση «Off», η λειτουργία ανίχνευσης κίνησης απενεργοποιείται. Η εμβέλεια του υπέρυθρου αισθητήρα PIR είναι 5m. Αν η απόσταση υπερβαίνει τα 5m, η κίνηση ενδέχεται να μην ανιχνευθεί. Αναπαραγωγή: Από το κεντρικό μενού πιέστε το δεξί βελάκι για επιλογή των ρυθμίσεων αναπαραγωγής και πιέστε OK. Σημείωση: για την υποστήριξη της λειτουργίας αναπαραγωγής απαιτείται η εισαγωγή μιας κάρτας SD ή η σύνδεση ενός εξωτερικού σκληρού δίσκου. Κατά την παρακολούθηση σε πραγματικό χρόνο μπορείτε, επίσης, να μεταβείτε στη λειτουργία αναπαραγωγής πιέζοντας το πλήκτρο αναπαραγωγής βί

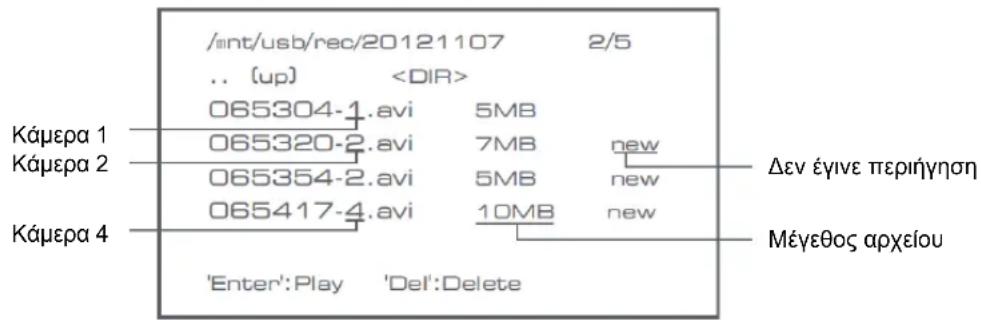

• Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε φάκελο.

2. Πιέστε OK για επιβεβαίωση και είσοδο.

Κάμερα 1 Κάμερα 2 Κάμερα 4

Δεν έγινε περιήγηση Μέγεθος αρχείου

3. Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε αρχείο βίντεο.

4. Πιέστε OK για αναπαραγωγή.

5. Πιέστε το αριστερό ή το δεξί βελάκι για γρήγορη μετακίνηση πίσω/μπροστά.

6. Ξαναπιέστε OK για παύση.

7. Πιέστε MENU για διακοπή της αναπαραγωγής.

Διαγραφή βίντεο Από τη λειτουργία αναπαραγωγής βίντεο πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε το βίντεο ή το φάκελο βίντεο που επιθυμείτε να διαγράψετε.

• Πιέστε το πλήκτρο delete file/LCD (διαγραφή αρχείου/LCD) της οθόνης για διαγραφή.131 Σημείωση: επιτρέπεται η διαγραφή μόνο άδειων φακέλων.

Κατά τη σύνδεση πρόσθετης κάμερας SEC-CAMTR40 (μέγ. 4) η κάμερα θα πρέπει να ενοποιηθεί με το σύστημα, ώστε το σύστημα να αναγνωρίσει την κάμερα. Από το κεντρικό μενού πιέστε το δεξί βελάκι για επιλογή των ρυθμίσεων κάμερας και πιέστε OK. Αναγνώριση:

1. Πιέστε OK για να εισέλθετε στο μενού αναγνώρισης.

2. Επιλέξτε κάμερα χρησιμοποιώντας τα βελάκια πάνω και κάτω.

3. Πιέστε OK και θα εμφανιστεί η ακόλουθη οθόνη.

4. Πιέστε το πλήκτρο αναγνώρισης στο πίσω μέρος της κάμερας εντός 60 δευτερολέπτων και κρατήστε το πατημένο για 2

5. Μετά την ολοκλήρωση της αναγνώρισης μεταξύ της κάμερας και της οθόνης, στην οθόνη εμφανίζεται το μήνυμα

6. Πιέστε το πλήκτρο MENU για να επιστρέψετε στο μενού κάμερας.

Σημείωση: σε περίπτωση αποτυχίας της αναγνώρησης επαναλάβετε τα πα ραπάνω βήματα και βεβαιωθείτε ότι η οθόνη και η κάμερα δεν βρίσκονται σε απόσταση μεγαλύτερη των 2 μέτρων κατά τη διάρκεια της αναγνώρισης. Active (Ενεργή):

1. Επιλέξτε Active με το κάτω βελάκι και πιέστε OK.

2. Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε κάμερα.

3. Πιέστε το αριστερό ή το δεξί βελάκι για να επιλέξετε «On» ή «Off».

4. Πιέστε OK για επιβεβαίωση και έξοδο.

Σημείωση: η επιλογή ενεργής ή μη ενεργής κατάστασης επιτρέπεται μόνο για τις αναγνωρισμένες κάμερες. Όταν μια

μερα είναι ρυθμισμένη στη θέση «Off», δεν επιτρέπεται η παρακολούθηση σε πραγματικό χρόνο, η εγγραφή κτλ. PIP setting (Ρύθμιση PIP): Ρυθμίζει την ανάλυση της εικόνας και την ποιότητα εγγραφής.

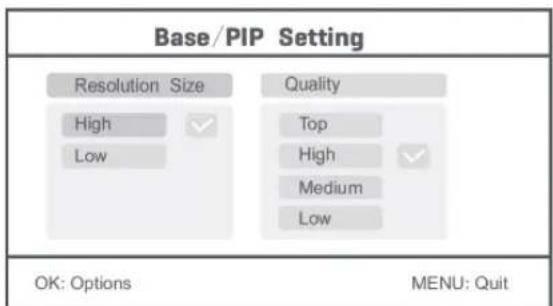

1. Επιλέξτε PIP setting με το πάνω ή κάτω βελάκι και πιέστε OK.

2. Επιλέξτε κάμερα χρησιμοποιώντας τα βελάκια πάνω και κάτω και πιέστε OK. Εμφανίζεται η ακόλουθη οθόνη.132

3. Πιέστε το δεξί ή το αριστερό βελάκι για να επιλέξετε «Resolution Size» ή «Quality».

4. Πιέστε το πάνω ή το κάτω βελάκι για να επιλέξετε «Top», «High», «Medium» ή «Low».

5. Πιέστε OK για ρύθμιση.

6. Πιέστε MENU για επιβεβαίωση και έξοδο.

Σημείωση: το μέγεθος υψηλής ανάλυσης είναι VGA και το μέγεθος χαμηλής ανάλυσης είναι CIF. Alarm (Συναγερμός) Όταν η λειτουργία ανίχνευσης PIR είναι ενεργοποιημένη, το σύστημα αναπαράγει έναν ήχο προειδοποίησης κάθε φορά που ανιχνεύεται κίνηση.

1. Επιλέξτε Alarm από το κεντρικό μενού και πιέστε OK.

2. Στην οθόνη εμφανίζεται το μήνυμα λειτουργίας ανίχνευσης PIR. Πιέστε OK.

3. Πιέστε «On» ή «Off» χρησιμοποιώντας το πάνω και το κάτω βελάκι.

4. Πιέστε OK για επιβεβαίωση και έξοδο.

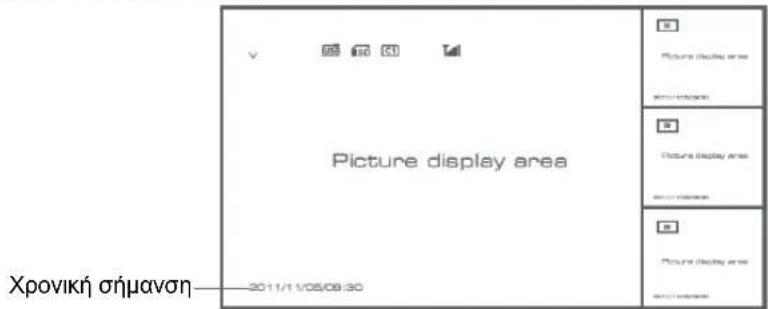

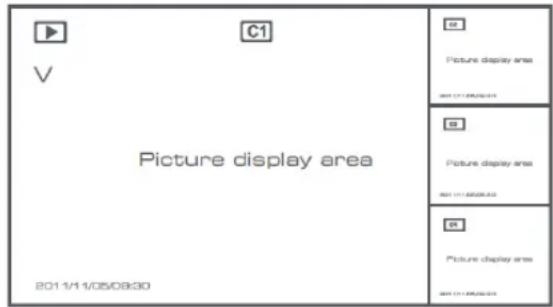

Προβολή σε πραγματικό χρόνο: Πιέστε το πλήκτρο προβο λής σε τεταρτημόρια για την επιλογή τύπου προβολής. Χρονική σήμανση Εικόνα κατά την προβολή εικόνας133 Προβολή σε τέσσερα παράθυρα Προβολή πλήρους οθόνης Σημείωση: Χρησιμοποιήστε το αριστερό και το δεξί βελάκι για την επιλογή κάμερας. Πιέστε το πλήκτρο λειτουργίας προβολής για να μεταβείτε στη λειτουργία κυκλικής προβολής. Διατίθενται πέντε κυκλικά διαστήματα: 5 δευτ., 10 δευτ., 15 δευτ., 20 δευτ. και 30 δευτ., τα οποία μπορούν να ρυθμιστούν ακολουθώντας τη διαδρομή System > Scan Mode Period από το κεντρικ

Η εισαγωγή του φορητού σκληρού δίσκου ολοκληρώθηκε με

Η εισαγωγή της κάρτας SD ολοκληρώθηκε με επιτυχία Όνομα κάμερας Τρέχουσα κάμερα Κατάσταση εγγραφής Ένταση σήματος Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή

Καθαρίστε μόνο με ένα στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά.134

Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω εσφαλμένης χρήσης του προϊόντος.

- Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση. - Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων και δια του παρόντος αναγνωρίζονται ως τέτοια. - Αυτό το εγχειρίδιο συντάχτηκε με προσοχή. Ωστόσο, δεν προκύπτουν δικαιώματα. Η König Electronic δεν φέρει καμία ευθύνη για σφάλμα σε αυτό το εγχειρίδιο ή στις συνέπει

- Φυλάξτε το παρόν εγχειρίδιο και τη συσκευασία για μελλοντική αναφορά.

Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα συλλογής για αυτά τα αντικείμενα.
