BRUGSANVISNING SECTRCAM40 KONIG

DANSK Trådløst kamerasystem Introduktion: Hold øje med dine ejendomme med dette nye 2,4 GHz digitale trådløse kamerasystem. Den 7" LCD skærm kan understøtte op til 4 kameraer og har en indbygget digital videooptager. Kameraet giver et meget skarpt og stabilt billede, med nattesyn og den brugte teknologi gør billedkvaliteten endnu bedre. Systemet bruger digital trådløs teknologi og er udstyret med avanceret frekvenssignal krypteringsfunktioner, som reducerer interferens forårsaget af andre apparater ved at bruge det 2,4 GHz frekvensbånd. Denne digitale teknologi sikrer dit privatliv og tillader dig at bruge den over en ekstra lang afstand. DET BEDSTE SOM TRÅDLØS HAR AT BYDE PÅ. Skærmen og kameraet er allerede parret fra fabrikken som standard. Når der tilføjes et ekstra kamera SEC-TRCAM40 (maks. 4 kameraer) til systemet, bedes du venligst se afsnittet PARRING for tilføjelse af kameraer. Bemærk venligst følgende:

1. Når alarmen lyder, tryk på knappen "Delete" for at stoppe alarmen.

2. Harddisk/SD enhederne understøtter ikke hot plugging

3. Skærmen accepterer kun SD-kort eller harddisk enheder med formatet Fat32. Brugere kan formatere SD-kort eller

harddisk til Fat32 på computeren.

4. Formater venligst SD-kort/Harddisk korrekt, efter længere tids brug.

• Vi anbefaler at du læser denne vejledning før du installerer/bruger kamerasystemet.

• Gem denne vejledning på et sikkert sted til fremtidig reference. Pakkens indhold: 1x kamera med monteringsbøjle 1x 7" skærm 2x antenne 1x AV udgangskabel 2x AC/DC strømforsyning135 Tekniske specifikationer: Kamera: Sendefrekvens: 2,4-2,4835 GHz Digital Modulation: 16QAM, QPSK, BPSK Rækkevidde: Indendørs ±50 m, åbent område ±150 m (afhængigt af lokale forhold) Billedchip: 1/4" CMOS Linse: 2,0mm Visningsvinkel: 73° Infrarød belysning (LED): 5 M Beskyttelse: IP54 Mikrofon: mono Arbejdstemperatur: -10 °C ~ 50 °C Spænding: 5 V DC/400 mA Mål: 132x64x57 mm (uden monteringsbøjle) Vægt: 287 g (medfølgende kabel) LCD-skærm: Modtagefrekvens: 2,4-2,4835 GHz Digital Kanaler: 4 Størrelse: 7" TFT/LCD Maks. opløsning: 800 RGB (H)* 480 (V) pixels SD-kort: op til 32 GB (ikke medfølgende) Video rammehastighed: 25 fps (maks.) 10 fps (4x kameraer) Optage rammehastighed: 25 fps per kanal Video opløsning: CIF/VGA Videoformat: AVI USB: 2.0 Menu sprog: engelsk, tysk, fransk og hollandsk Video udgangsniveau: 1 Vp-p/75 Ohm Audio udgangsniveau: 2Vrms@600ohm mono Lyd/video udgangsstik: 2,5 mm stik (2,5 mm kabel til 3 x RCA medfølgende) Rækkevidde: Indendørs ±50 m, åbent område ±150 m (afhængigt af lokale forhold) Driftstemperatur: 0° C til +40 °C Spænding: 5 V DC/650 mA Mål: 214x157x26 mm Vægt: 488 g Sikkerhedsforholdsregler:

• Åbn ikke kameraet eller skærmen i tilfælde af en defekt. Disse produkter må kun åbnes af en kvalificeret tekniker.

• Sænk ikke kameraet ned i væske.

• Udsæt ikke skærmen for vand eller fugt.

• Udsæt ikke skærmen eller kameraet for høje temperaturer (se tekniske specifikationer).

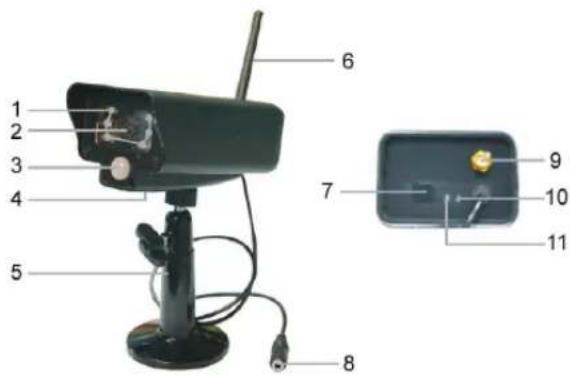

• Installer ikke systemet nær ved stærke magnetfelter, som en højttaler. Dette kan påvirke kvaliteten.136 Produktbeskrivelse: Kamera:

15. Visningstilstand

16. Afspilning af video

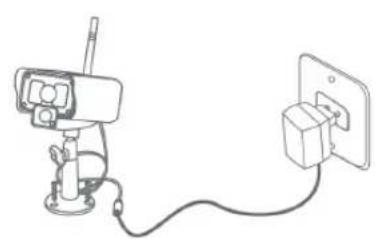

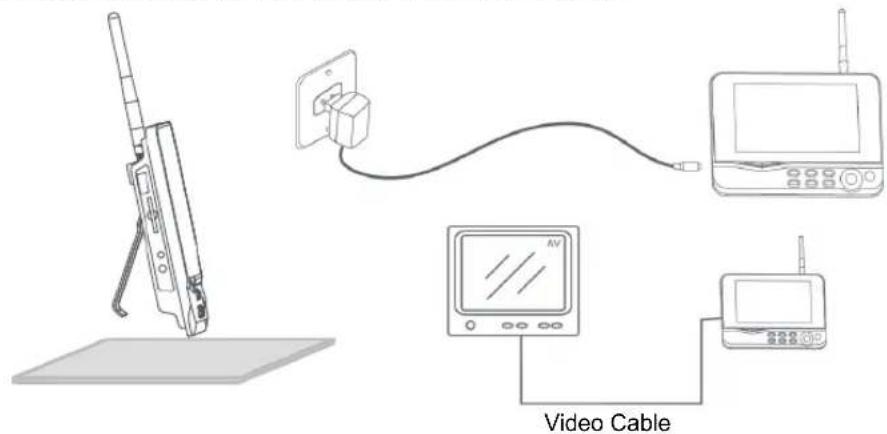

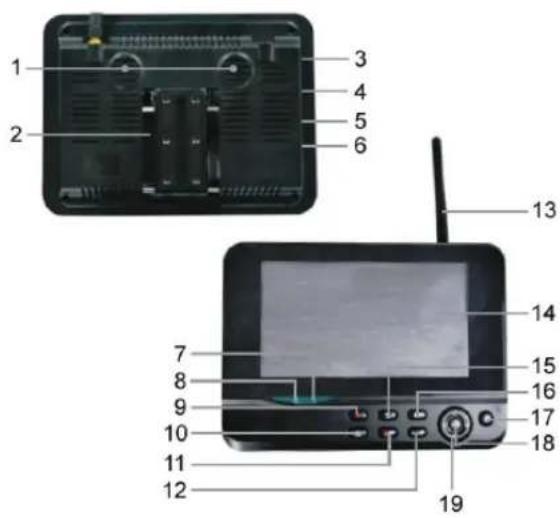

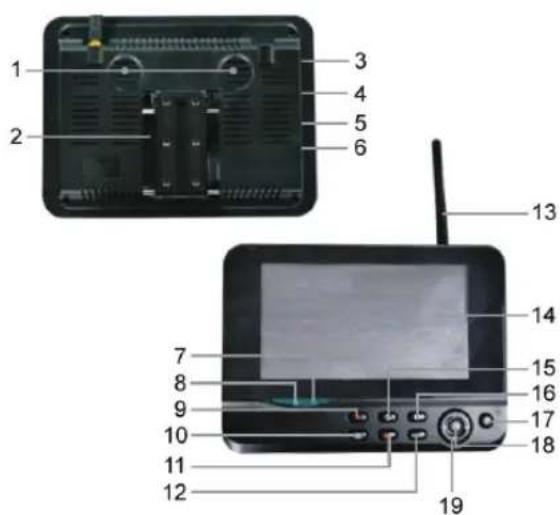

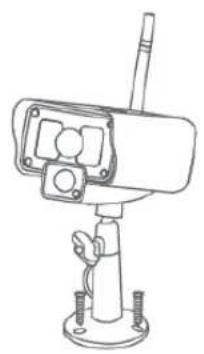

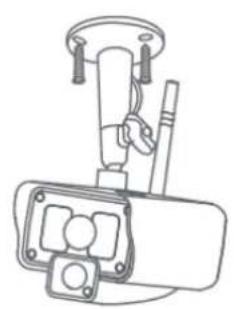

Installationsvejledninger: Kamera: Kameraet kan monteres på forskellige måder. Ved loftsmontering bruges skruegevindet i toppen af kameraet. Efter montering af kameraet, tilsluttes AC/DC strømforsyningen til kameraet eller stikkontakten.137 Skærm: Skærmen kan placeres på en flad overflade eller monteres på væggen. Efter placering af skærmen tilsluttes AC/DC strømforsyningen til skærmen og stikkontakten. Kameraet tænder automatisk efter tilslutning af AC/DC strømforsyningen. Valgfrit: skærmen kan tilsluttes til en skærm med videoudgangen på skærmen. Video Cable Brugervejledninger:

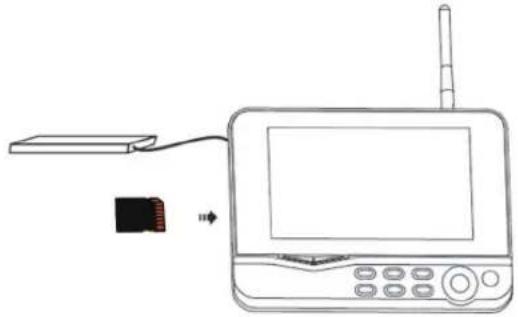

1. Isæt et SD-kort i skærmens SD-kort indgang. Eller tilslut en ekstern harddisk til USB porten på skærmen.138

2. Tryk på afbryderen (on/off) i cirka 2 sekunder for at tænde for skærmen. Strømindikatoren skal tænde og billedet vises.

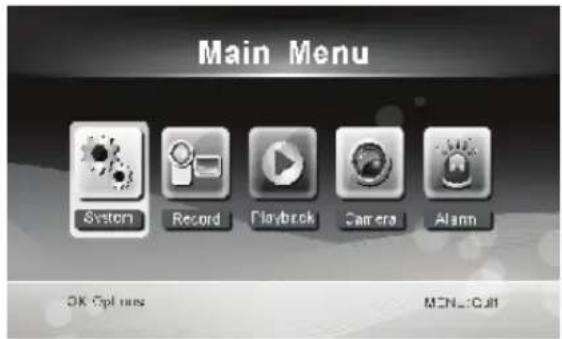

3. For systemindstillinger tryk på knappen menu for at åbne hovedmenuen. Den følgende skærm skal blive vist. Brug

knapperne navigering, OK og menu til at navigere gennem menuen. System

1. Tryk på OK for at gå ind i systemindstillinger. Systemet tilbyder de følgende funktioner:

Dato/Klokkeslæt Indstil klokkeslæt og dato. Sprog Indstil sprog. Optage tilstand Indstil til at stoppe optagelse eller overskrive den første videooptagelse, når lagerenheden er fuld. Format SD/USB Indstil til at formatere lagerenhed. Opbevaring af optagelser Indstil lagerenhed. Skærmelementer Indstil til at vise RSSI, Klokkeslæt, SD/USB status og kamera på skærmen og den optagede video. TV-system Vælg et TV-system (PAL for Europa). Systemoplysninger Viser systemoplysningerne. Scan tilstand periode Indstil det cykliske visningsinterval for overvågningsbilledet på kameraet. Lydløs Tænder/slukker for højttaleren på skærmen. Indlæs standard Nulstil til standard fabriksindstillinger. Optage dato/klokkeslæt Indstil til at vise det aktuelle optagelsestidspunkt og dato for den optagede video. Lysstyrke Juster billedets lysstyrke. Lydstyrke Juster lydstyrken.

2. vælg dato/klokkeslæt med navigeringsknappen og tryk på OK for at gå ind i indstilling af dato/klokkeslæt.

• Tryk på den venstre eller højre pileknap for at vælge.

• Tryk på pileknappen op eller ned for at justere.

• Tryk på knappen OK for at bekræfte.

• Tryk på knappen MENU for at forlade.

3. Vælg sprog med navigeringsknappen og tryk på OK for at gå ind i sprogindstillingen.

• Tryk på pileknappen ned eller op for at vælge sprog.

• Tryk på knappen OK for at bekræfte og forlade.

4. Vælg optagetilstand med navigeringsknappen og tryk på OK for at gå ind i optagetilstand indstilling.

• Tryk på pileknappen op eller ned for at vælge ”Normal” eller ”Overwrite”.

• Tryk på knappen OK for at bekræfte og forlade.139 Bemærkninger: Normal: Når SD-kortet eller den bærbare harddisk er fuld, stopper systemet automatisk optagelsen. Overskrive: Når SD-kortet eller den bærbare harddisk er fuld, sletter systemet automatisk den første video og reserverer tilstrækkelig plads til at garantere den seneste optagelse.

5. Vælg format SD/USB med navigeringsknappen og tryk på OK for at gå ind i format SD/USB indstilling.

• Tryk på pileknappen op eller ned for at vælge ”Cancel”, ”SD Card” eller ”USB Device”; - Annuller: annullerer formatering. - SD-kort: formaterer SD-kortet. - USB-enhed: formaterer det eksterne harddisk drev (hvis tilsluttet)

• Tryk på knappen OK for at bekræfte og forlade.

6. Vælg lagerenhed for optagelsen med navigeringsknappen og tryk på OK for at gå ind i lagerenhed for optagelses

• Tryk på knappen op eller ned for at vælge ”SD Card” eller ”USB Device”

• Tryk på knappen OK for at bekræfte og forlade.

7. Vælg skærmelementer med navigeringsknappen og tryk på OK for at gå ind i skærmelement indstilling.

• Tryk på pileknappen op eller ned for at vælge.

• Klik på knappen OK for at bekræfte skærmelementerne på billedet. - RSSI: Signalstyrke ikon - SD USB status: Hvad enten SD-kortet eller den bærbare harddisk er isat - Kamera: Kamera navneikoner

• Efter indstilling, tryk på knappen MENU for at bekræfte og forlade.

• Tryk på knappen OK for at bekræfte og forlade.

• Tryk på pileknappen op eller ned for at vælge.

• Tryk på knappen optag/stop video for at bekræfte.

• Tryk på pileknappen op eller ned for at vælge perioden for scanning af de tilsluttede kameraer.

• Tryk på knappen OK igen for at bekræfte og forlade.

12. Vælg lydløs med navigeringsknappen og tryk på OK for at gå ind i indstillingen lydløs.

• Tryk på pileknappen op eller ned for at vælge ”On” eller ”Off”.

• Tryk på knappen OK igen for at bekræfte og forlade.

13. Vælg indlæs standard med navigeringsknappen og tryk på OK for at gå ind i indstillingen indlæs standard.

• Tryk på knappen op eller ned for at vælge ”Cancel” eller ”OK”. - Cancel: Annullerer standard indstillinger. - OK: Nulstiller standard indstillinger.140

• Tryk på knappen OK for at bekræfte og forlade.

• Tryk på knappen OK for at bekræfte og forlade.

15. Vælg lydstyrke med navigeringsknappen og tryk på OK for at gå ind i indstillingen for lydstyrke.

• Tryk på venstre eller højre pileknap for at justere lydstyrken.

• Tryk på knappen OK for at bekræfte og forlade. Bemærk: Lydstyrken kan også justeres med pilen op eller ned ved live view overvågning.

16. Tryk på menu for at vende tilbage til hovedmenuen.

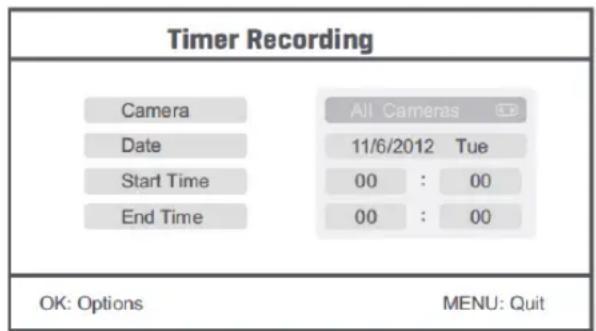

Optage Tryk på den højre pileknap i hovedmenuen for at vælge optageindstillingerne og tryk på OK. Timer optagelse: Indstil optagelses start/stop tid via ”Timer Recording” menuen. Enheden optager automatisk i henhold til det indstillede start/stop tidspunkt.

1. Vælg timer optagelse med navigeringsknappen og tryk på OK for at gå ind i indstilling for et nyt skema.

• Tryk på OK for at gå ind i menuen for timer optagelse.

• Tryk på pileknappen op eller ned for at vælge;

• Tryk på venstre eller højre knap for at justere;

• Tryk på knappen OK for at bekræfte og forlade.

2. Efter indstilling, optager enheden automatisk i henhold til det indstillede start/stop tidspunkt.

3. Hvis du trykker på knappen optag/stop video på enheden under optagelsesprocessen, indstil med timer optagelse,

stopper optagelsen. Manuel optagelse:

1. I live view overvågning, tryk på de venstre og højre pileknapper for at vælge kameraet for videooptagelse.

2. Tryk på knappen optag/stop video på enheden. Optageikonet vises på skærmen, som angiver at optagelsen starter.

3. Tryk på knappen på enheden igen for at stoppe optagelsen.

PIR optagelse: PIR optagelse: Hvis der påvises menneskelig bevægelse af et tilsluttet kamera, kan optagelsen blive udløst.

1. Vælg PIR optagelse med navigeringsknappen og tryk på OK for at gå ind i indstilling for PIR optagelse.

• Tryk på knappen op eller ned for at vælge kameraet.141

• Tryk på venstre eller højre pileknap for at vælge ”On”.

• Tryk på knappen OK for at bekræfte og forlade. Bemærk: når ”Off” er indstillet, er bevægelsessensorfunktionen slukket. Den infrarøde sensorafstand for PIR er 5m. Hvis afstanden overstiger 5m, kan påvisningen mislykkedes. Afspilning Tryk på den højre pileknap i hovedmenuen for at vælge afspilningsindstillingerne og tryk på OK. Bemærk: for afspilningsfunktioner er det nødvendigt at et SD-kort er isat eller at en ekstern harddisk drev er tilsluttet. Der er også adgang til afspilningsfunktionen i live view overvågning ved at trykke på knappen afspil video.

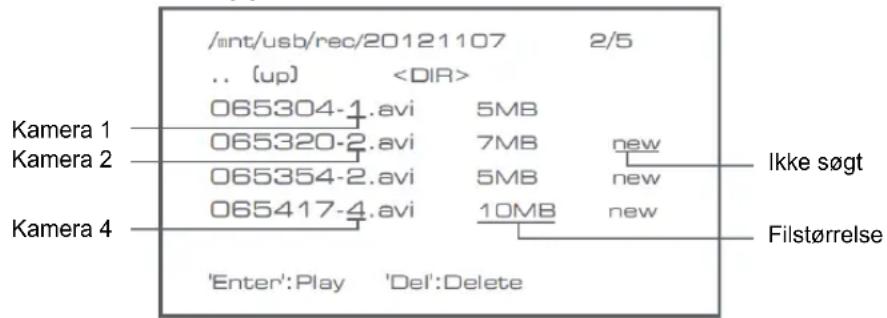

1. Tryk på pileknappen op eller ned for at vælge mappen.

2. Tryk på knappen OK for at bekræfte og gå ind.

Ikke søgt Filstørrelse

3. Tryk på pileknappen op eller ned for at vælge videofilen.

4. Tryk på knappen OK for afspilning.

5. Tryk på den venstre eller højre pileknap for at spole hurtigt tilbage/frem.

• Tryk på knappen slet fil/LCD-knap på skærmen for at slette den. Bemærk: kun en tom mappe kan slettes som mappe. Kamera Når det ekstra kamera SEC-CAMTR40 (maks. 4) tilføjes, skal kameraet parres til systemet for at systemet kan genkende kameraet.142 Tryk på den højre pileknap i hovedmenuen for at vælge kameraindstillingerne og tryk på OK. Parring:

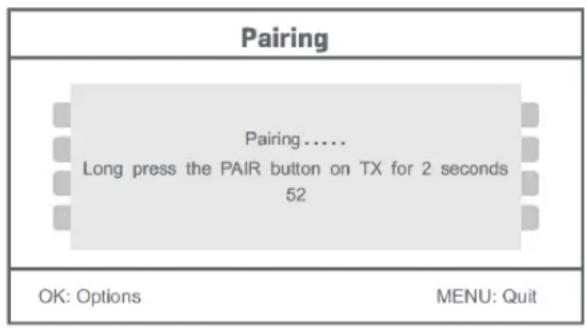

1. Tryk på OK for at gå ind i menuen parring.

2. Vælg kameraet med pileknapperne op og ned.

3. Tryk på OK, og den følgende skærm vises.

4. Tryk på knappen parring inden for 60 sekunder i 2 sekunder på bagsiden af kameraet.

5. Efter den vellykkede parring af kameraet og skærmen, viser skærmen PAIRING OK.

6. Tryk på knappen menu for at vende tilbage til kameramenuen.

Bemærk: hvis parringen mislykkedes, skal du gentage de ovennævnte trin og sikre dig at skærmen og kameraet ikke er mere end 2 meter væk for udførelse af parringsproceduren. Aktiv:

1. Vælg aktiv med pileknappen ned og tryk på OK.

2. Tryk på pileknappen op eller ned for at vælge kameraet.

3. Tryk på den venstre eller højre pileknap for at vælge ”On” eller ”Off”.

4. Tryk på knappen OK for at bekræfte og forlade.

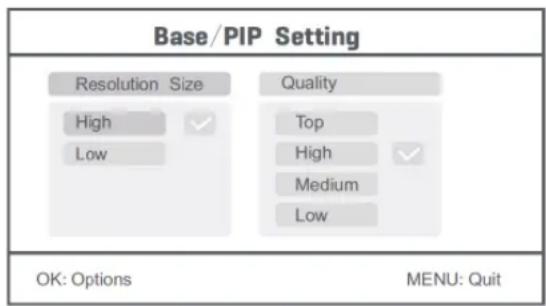

Bemærk: kun parrede kameraer kan indstilles til aktiv eller ikke-aktiv. Når et kamera er sat til fra (off), kan det ikke ses i live view, optaget, osv. PIP indstilling: Indstil billedets opløsningsstørrelse og optagekvalitet.

1. Vælg PIP indstilling med pileknapperne op og ned og tryk på OK.

2. Vælg kameraet med pileknapperne op og ned og tryk på OK. Den følgende skærm vises.

3. Tryk på venstre eller højre pileknap for at vælge ”Resolution Size” eller ”Quality”.143

4. Tryk på pileknappen op eller ned for at vælge ”Top”, ”High”, ”Medium” eller ”Low”.

5. Tryk på knappen OK for at justere.

6. Tryk på knappen MENU for at bekræfte og forlade.

Bemærk: den høje opløsningsstørrelse er VGA og den lave er CIF. Alarm Når PIR påvisning er sat til (on), afgiver systemet en alarm når bevægelsen påvises.

4. Tryk på OK for at bekræfte og forlade.

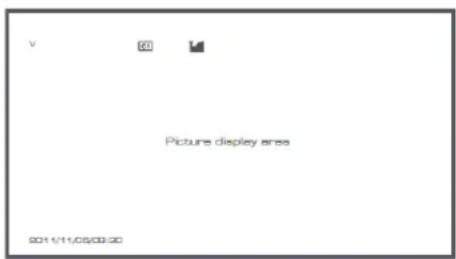

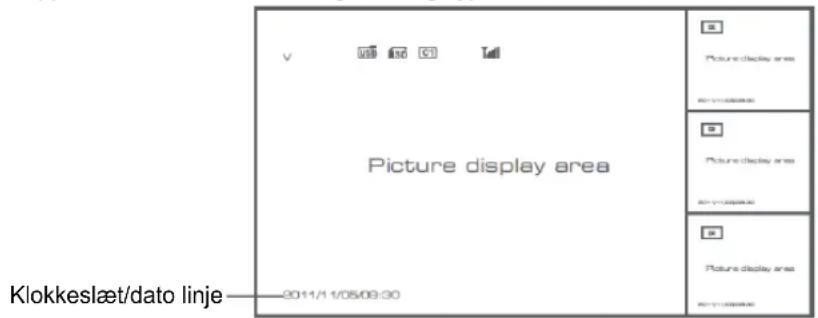

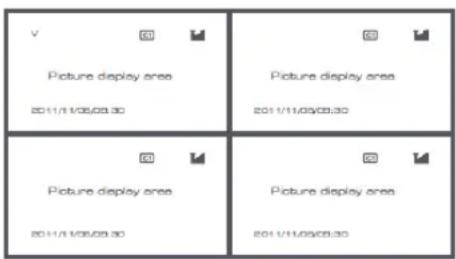

Live view: Tryk på knappen firdelt skærm for at vælge visningstypen. Klokkeslæt/dato linje Billede i billedvisning Firdelt visning Fuldskærms visning Bemærk: brug den venstre og højre pileknap til at vælge et kamera Tryk på knappen visningstilstand for at gå ind i cyklisk visningstilstand. Fem cykliske intervaller er tilgængelige: 5s, 10s, 15s, 20s, og 30s kan indstilles under ”System” > Scan tilstand periode i den mellemliggende menu.

Bærbar harddisk vellykket isat SD-kort vellykket isat144 Kamera navn Aktuelt kamera Optagestatus Signalstyrke Sikkerhedsforholdsregler: For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN åbnes af en autoriseret tekniker. Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke produktet for vand eller fugt. Vedligeholdelse: Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler. Garanti: Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt. Generelt: - Design og specifikationer kan ændres uden varsel. - Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan. - Denne vejledning blev udført omhyggeligt. Imidlertid kan der ikke afledes nogen rettigheder. König Electronic kan ikke holdes ansvarlig for eventuelle fejl i denne vejledning eller deres konsekvenser. - Gem brugervejledningen og emballagen til senere brug. Bemærk: Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige indsamlingssystemer for disse produkter.145 NORSK Trådløst kamerasystem Innledning: Pass på eiendommene dine med dette nye digitale og trådløse 2,4 GHz sikkerhetskamerasystemet. En 7" LCD-monitor kan støtte opptil 4 kameraer, og er utstyrt med en integrert videoopptaker. Kameraet gir et svært skarpt og stabilt bilde, med nattsyn og en teknologi som ytterligere forbedrer bildekvaliteten. Systemet bruker trådløs digital teknologi, og er utstyrt med avansert kryptering av frekvenssignaler. Dette reduserer interferens fra andre applikasjoner som bruker et frekvensbånd på 2,4 GHz. Denne digitale teknologien beskytter ditt personvern, samtidig som den gjør at du kan bruke kameraet over ekstra lange avstander. DET BESTE TRÅDLØST HAR Å TILBY Monitoren og kameraet er allerede paret når de kommer fra fabrikken. Når du legger tilleggskamera SEC-TRCAM40 (maks. 4 kameraer) til systemet, må du se avsnittet om PARING for å legge til kameraer. Vennligst merk følgende:

1. Når alarmen lyder kan den stoppes ved å trykke ”Delete”-knappen.

2. Harddisken/SD-enhet støtter ikke ”hot plugging”.

3. Monitoren støtter bare SD-kort eller harddisk-enheter med formatet Fat32. Brukere kan formatere SD-kort eller

harddiskene til Fat32 på en datamaskin.

• du må ikke senke kameraet ned i væske.

1. Infrarøde LED-lamper
