BRUKSANVISNING SECTRCAM40 KONIG

1. När alarmet ljuder tryck ”Delete” knappen för att stoppa alarmet.

2. Hårddisk/SD enheten stöder inte hot plugging

3. Monitorn godkänner bara SD kort eller hårddisk enheter med formatet Fat32. Användare kan formatera SD kortet eller

hårddisken till Fat32 på datorn.

4. Formatera SD kortet/hårddisken tätt efter lång tids användning

• Vi rekommenderar dig att läsa denna handbok före installering/användning av kamerasystemet.

• Förvara denna handbok på säker plats för framtida bruk. Förpackningens innehåll 1 st kamera med hållare 1 st 7 tums monitor 2 st antenner 1 st AV-uteffektskabel 2 st AC/DC strömförsörjningsaggregat Tekniska specifikationer Kamera Överföringsfrekvens: 2.4-2.4835 GHz~ 50Hz Modulering: 16QAM, QPSK, BPSK Räckvidd: Inomhus ±50 m, öppen yta ±150 m (beroende på lokala förhållanden) Bildchip: 1/4 tum CMOS Lins: 2,0 mm Synfältsvinkel: 73 ° Infraröd upplysning (LED): 5 M Skydd: IP54 Mikrofon: mono Arbetstemperatur: -10 °C~50 °C Spänning: 5 V DC/400 mA Mått: 132x64x57mm (utan hållare) Vikt: 287 g (inkusive kabel) LCD monitor Mottagningsfrekvens: 2.4-2.4835 GHz~ 50Hz Kanaler: 4.91 Storlek: 7 tum TFT/LCD Maximal upplösning: 800 RGB (H)* 480 (V) pixlar SD-kort: upp till 32 GB (medföljer inte) Videobildshastighet: 25 FPS (max.) 10 FPS (4 st kameror) Inspelningsbildhastighet: 25 FPS per kanal Videooupplösning: CIF/VGA Filmformat: AVI USB: 2.0. Menyspråk: Engelska, tyska, franska och holländska Uteffektsnivå för video: 1 Vp-p/75 Ohm Uteffektsnivå för audio: 2Vrms@600ohm mono Uteffektsanslutning för audio/video: 2,5 mm jack (2,5 mm kabel till 3 st RCA medföljer) Räckvidd: Inomhus ±50 m, öppen yta ±150 m (beroende på lokala förhållanden) Drifttemperatur: 0 °C till 40 °C Spänning: 5 V DC/650 mA Mått: 214x157x26 mm Vikt: 488 g Säkerhetsåtgärder

• Öppna inte kameran eller monitorn om de inte fungerar. Dessa produkter bör endast öppnas av en behörig ingenjör.

• Sänk inte ned kameran i vatten.

• Utsätt inte monitorn för vatten eller fuktighet.

• Utsätt inte monitorn eller kameran för höga temperaturer (se tekniska specifikationer).

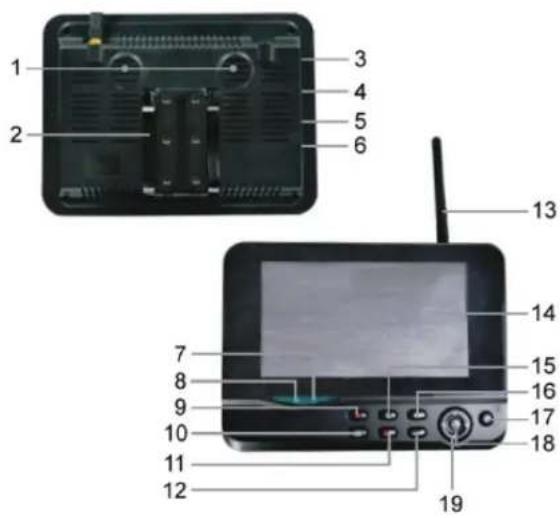

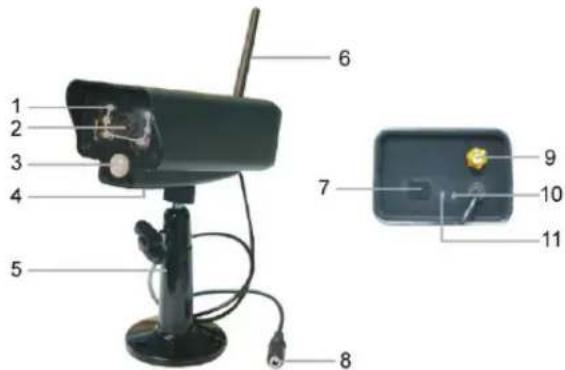

• Installer inte systemet i närheten av starka magnetfält, som t.ex. högtalare. Detta kan påverka kvaliteten. Produktbeskrivning Kamera

10. Knapp för visa en fjärdedel

1. Växlare för radera fil/LCD, TV

16. Uppspelningsvideo

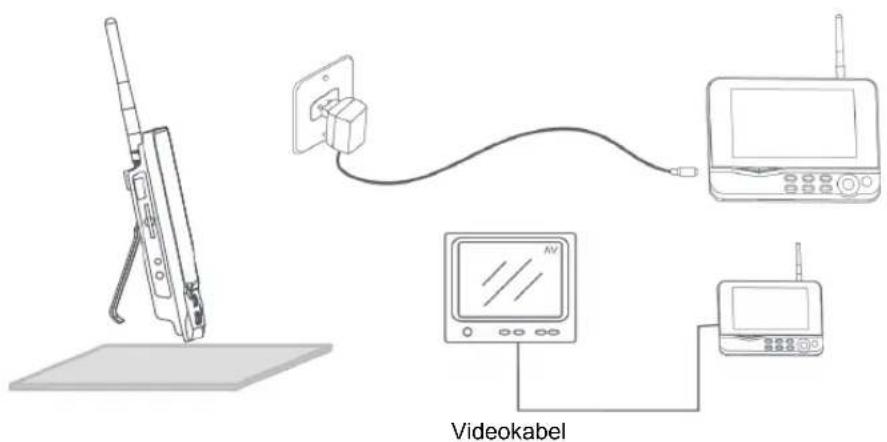

Installeringsanvisningar Kamera Kameran kan monteras på olika sätt. För takmontering används skruvgängan på kamerans ovansida. Efter att kameran monterats ansluts AC/DC-strömtillförseln till kameran och vägguttaget. Monitor Monitorn kan placeras på en platt yta eller på väggen, Efter att monitorn monterats ansluts AC/DC-strömtillförseln till monitorn och vägguttaget. Kameran laddas automatiskt efter att AC/DC-strömtillförsel anslutits. Monitorn kan även anslutas till en monitor via monitorns videoutgång.93 Videokabel Användaranvisningar

1. Sätt i ett SD-kort i monitorns SD-kortsöppning eller anslut en extern hårddiskdrift till monitorns USB-port.

2. Tryck ned knappen on/off i ca 2 sekunder för att sätta på monitorn. Strömindikatorn bör tändas och bilden visas.

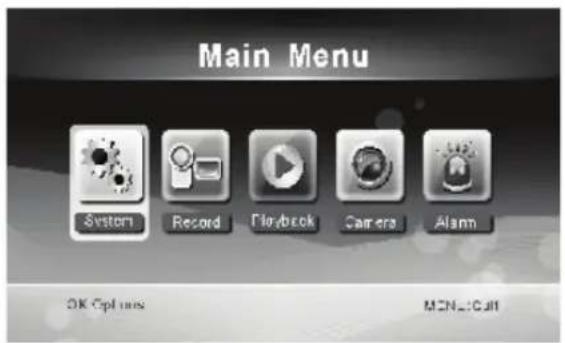

3. För systeminställningar trycker du på menyknappen för att öppna huvudmenyn. Följande skärm bör visas. Använd

navigatorn, OK och menyknapparna för att navigera genom menyn.94 System

1. Tryck ned OK för att mata in systeminställningarna. Systemet erbjuder följande alternativ:

Datum/Tid Ställ in datum och tid. Språk Ställ in språk. Inspelningsläge Ställ in på stoppa inspelning eller spela över den första videoinspelningen när lagringsmediet är full. Format SD/USB Ställ in på formatera lagringsmediet. Lagring av inspelning Ställ in lagringsmediet. Skärmartiklar Ställ in för att visa SSI, Tid, SD/USB-status och kamera på skärmen och den inspelade videon. TV-system Välj ett TV-system (PAL för Europa). Systeminformation Visar systeminformation. Scanningslägesperiod Ställ in det cykliska visningsintervallet för kamerans övervakningsbild. Ljudlös Sätter på och stänger av monitorns högtalare. Standardbelastning Återställ fabriksinställningarna. Spela in datum/tid Ställ in för visning av aktuell inspelningstid och -datum på inspelningsvideon. Ljusstyrka Justera bildens ljusstyrka. Volym Justera volymen.

2. Välj datum/tid med navigeringsknappen och tryck på OK för att mata in inställningar för datum/tid.

• Tryck på vänster eller höger pilknapp för att välja.

• Tryck på pilknappen upp eller ned för att välja.

• Tryck ned knappen STOP för att bekräfta.

• Tryck ned knappen MENU för att avsluta.

3. Välj språk med navigeringsknappen och tryck på OK för att mata in inställningar för språk.

• Tryck på pilknappen upp eller ned för att välja språk.

• Tryck ned knappen STOP för att bekräfta och avsluta.

4. Välj inspelningsläge med navigeringsknappen och tryck på OK för att mata in inställningarna för inspelningsläget.

• Tryck på pilknappen upp eller ned för att välja ”Normal” eller ”Overwrite”.

• Tryck ned knappen STOP för att bekräfta och avsluta. Anmärkningar Normal: När SD-kortet eller den mobila hårddisken är fulla slutar systemet att spela in automatiskt. Skriva över (OverWrite): När SD-kortet eller den mobila hårddisken är fulla, raderar systemet automatiskt den första videon och reserverar tillräckligt med lagringsutrymmer för nästa inspelning.

5. Välj format SD/USB med navigeringsknappen och tryck på OK för att mata in inställningarna för SD/USB.

• Tryck på pilknapparna upp eller ned för att välja ”Cancel”, ”SD Card” eller ”USB Device”; - Avbryt: avbryter formatering. - SD-kort: formaterar SD-kortet. - USB-anordning: formaterar den externa hårddiskdriften (om den är ansluten)

• Tryck ned knappen STOP för att formatera.

• Efter formatering,visar systemet ”Format Successfully”, vilket betyder att formateringen lyckades.

• Tryck ned knappen STOP för att bekräfta och avsluta.

6. Välj lagring för inspelning med navigeringsknappen och tryck på OK för att mata in inställningarna för lagring för

• Tryck på pilknapparna upp eller ned för att välja ”SD Card” eller ”USB Device”

• Tryck ned knappen STOP för att bekräfta och avsluta.

7. Välj skärmartiklar med navigeringsknappen och tryck på OK för att mata in inställningarna för skärmartiklar.

• Tryck på pilknappen upp eller ned för att välja.

• Klicka på knappen OK för att bekräfta skärmartiklarna på bilden. - RSSI: Ikon för signalintensitet - SD USB-status: Om SD-kortet eller mobil hårddisk är införd. - Kamera: Namn på kamerans ikoner

• Efter inställningar trycks knappen MENU ned för att bekräfta och avsluta.

8. Välj TV-system med navigeringsknappen och tryck på OK för att mata in inställningarna för TV-systemet.

• Tryck på knappen upp eller ned för att välja NTSC eller PAL (PAL för Europa).

• Tryck ned knappen OK för att bekräfta och avsluta.

9. Välj systeminformation med navigeringsknappen och tryck på OK för att mata in inställningarna för systeminformation.

• Tryck på OK för att se informationen om systemet.

• Tryck ned menyknappen för att avsluta.

10. Välj systemuppgradering med navigeringsknappen och tryck på OK för att mata in inställningarna för

• Tryck på pilknappen upp eller ned för att välja.

• Tryck på knappen spela in/stoppa video för att bekräfta.

11. Välj scanningslägesperiod med navigeringsknappen och tryck på OK för att mata in inställningarna för

scanningslägesperioden.

• Tryck på pilknapparna upp eller ned för att välja period för att scanna de anslutna kamerorna.

• Tryck ned knappen STOP igen för att bekräfta och avsluta.

12. Välj ljudlös med navigeringsknappen och tryck på OK för att mata in inställningar för ljudlös.

• Tryck på pilknappen upp eller ned för att välja ”On” eller ”Off”.

• Tryck ned knappen STOP igen för att bekräfta och avsluta.

13. Välj standardbelastning med navigeringsknappen och tryck på OK för att mata in inställningarna för

• Tryck på knappen upp eller ned för att välja ”Cancel” eller ”OK”. - Cancel: Standardinställningar för alternativ för avbryta. - OK: Återställ till standardinställningar.

• Tryck ned knappen OK för att bekräfta och avsluta.

14. Välj ljusstyrka med navigeringsknappen och tryck på OK för att mata in inställningar för ljusstyrka.

• Tryck på vänster eller höger pilknapp för att justera ljusstyrka.

• Tryck ned knappen OK för att bekräfta och avsluta.

15. Välj volym med navigeringsknappen och tryck på OK för att mata in inställningar för volym.

• Tryck på vänster eller höger pilknapp för att justera volymen.

• Tryck ned knappen OK för att bekräfta och avsluta. Observera! Volymen kan även justeras med pilknappen upp eller ned i live-view-övervakning..

16. Tryck ned meny för att återgå till huvudmenyn.

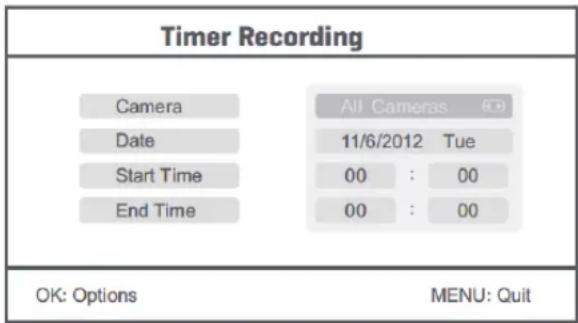

Inspelning Tryck ned höger pilknapp på huvudmenyn för att välja inställningar för inspelning och tryck på OK.96 Timerinspelning Ställ in inspelningens tider för start/stopp via menyn ”Timer Recording”. Apparaten spelar in automatiskt enligt inställd tid för Start/stopp.

1. Välj timerinspelning med navigeringsknappen och tryck på OK för att mata in ny inställning för tidsschema.

• Tryck på OK för att gå till menyn för timerinspelning.

• Tryck på pilknappen upp eller ned för att välja.

• Tryck på vänster eller höger pilknapp för att justera.

• Tryck ned knappen OK för att bekräfta och avsluta.

2. Efter inställning spelar apparaten in automatiskt enligt inställd tid för Start/stopp.

3. Om du trycker på knappen spela in/stoppa video på apparaten under inspelningsprocessen som ställts in med

timerinspelning stoppas inspelningen. Manuell inspelning

1. I övervakning med live view trycks pilknapparna vänster och höger ned för att välja den kamera som ska spela in.

2. Tryck på knappen spela in/stoppa video på apparaten. Inspelningsikonen visas på skärmen, och visar att inspelningen

3. Tryck ännu en gång på knappen på apparaten för att stoppa inspelningen.

PIR-inspelning PIR-inspelning: Om mänsklig rörelse detekteras av någon tillgänglig kamera kan inspelning triggas igång.

1. Välj PIR-inspelning med navigeringsknappen och tryck på OK för att mata in inställningarna för PIR-inspelning.

• Tryck på knappen upp eller ned för att välja kamera.

• Tryck på vänster eller höger pilknapp för att välja ”On”.

• Tryck ned knappen OK för att bekräfta och avsluta. OBS! När ”Off” är inställt är rörelsedetektionsfunktionen avstängd. Det infraröda avkänningsavståndet för PIR är 5 m. Om avståndet är längre än 5 m kanske avkänningen inte fungerar. Uppspelning Tryck ned höger pilknapp på huvudmenyn för att välja inställningar för uppspelning och tryck på OK. OBS! För uppspelningsfunktioner måste ett SD-kort vara infört eller en extern hårddiskdrift vara ansluten. Uppspelningsfunktionen kan också nås i live view-övervakning genom ett tryck på videouppspelningsknappen.

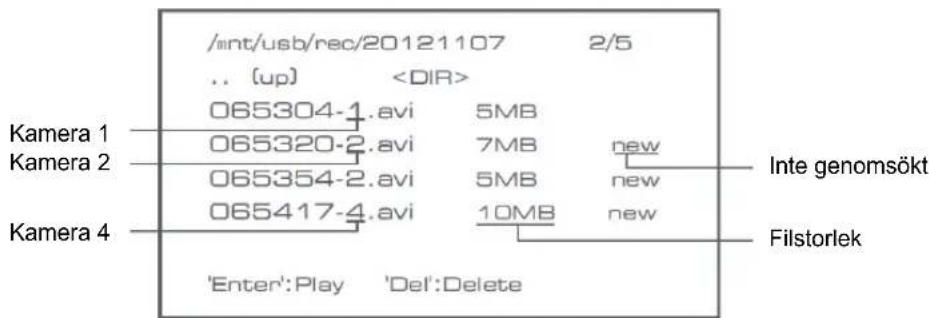

1. Tryck på pilknappen upp eller ned för att välja mapp.

2. Tryck ned knappen OK för att bekräfta och avsluta.97

Inte genomsökt Filstorlek

3. Tryck på pilknappen upp eller ned för att välja videofil.

4. Tryck ned knappen STOP för uppspelning.

5. Tryck på vänster eller höger pilknapp för att gå bakåt/framåt i snabbspola framåt

6. Tryck ned knappen STOP igen för att pausa.

7. Tryck ned knappen MENU för att avsluta uppspelning.

Radera video I uppspelningläge för video trycks på pilknapp upp eller ned för att välja video eller videomapp som ska raderas.

• Tryck på knappen radera fil/LCD på monitorn för att radera den. OBS! Endast en tom mapp kan raderas som mapp. Kamera När den extra kameran SEC-CAMTR40 (max. 4 st) läggs till, måste kameran paras med systemet så att systemet känner igen kameran. Tryck ned höger pilknapp på huvudmenyn för att välja kamerainställningar och tryck på OK. Parning

1. Tryck på OK för att gå till menyn för parning.

2. Välj kamera med pilknapparna upp och ned.

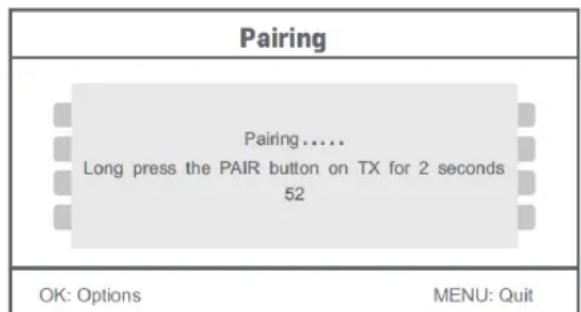

3. Tryck ned OK. Följande skärm visas.98

4. Tryck ned knappen för parning inom 60 sekunder på kamerans baksida.

5. Efter genomförd parning av kamera och monitor, visar monitorn PAIRING OK.

6. Tryck ned knappen meny för att komma till kameramenyn.

OBS! Om parning misslyckas, försök en gång till med stegen ovan och kontrollera att avståndet mellan kamera och monitor inte är mer än 2 meter under parningen. Aktiv

1. Välj aktiv med pilknappen ned och tryck på OK.

2. Tryck på pilknappen upp eller ned för att välja kamera.

3. Tryck på vänster eller höger pilknapp för att välja ”On” eller ”Off”.

4. Tryck ned knappen OK för att bekräfta och avsluta.

OBS! Endast parade kameror kan ställas in som aktiva eller inte aktiva. Om en kamera är inställd på av kan den inte ses i live view, spela in o.s.v. PIP-inställningar Ställ in bildstorlek och inspelningskvalitet.

1. Välj PIP-inställningar med pilknapparna upp eller ned och tryck på OK.

2. Välj kamera med pilknapparna upp eller ned och tryck på OK. Följande skärm visas.

3. Tryck på vänster eller höger pilknapp för att välja ”Resolution Size” eller ”Quality”.

4. Tryck på pilknappen upp eller ned för att välja ”Top2”, ”High”, ”Medium” eller ”Low”.

5. Tryck ned knappen STOP för att justera.

6. Tryck ned knappen MENU för att bekräfta och avsluta.

OBS! Hög upplösningsstorlek är VGA och låg är CIF. Larm När PIR-detektion är på larmar systemet när rörelse detekteras.99

1. Välj larm i huvudmenyn och tryck på OK.

2. Skärmen visar PIR-detektion, tryck på OK.

3. Tryck på ”On” eller ”Off” med pilknapp upp eller ned.

4. Tryck ned knappen OK för att bekräfta och avsluta.

Live view Tryck ned knappen visa fjärdedels skärm för att välj typ av visning. Tidmärkning Bild-i-bild-visning Kvadratvisning Helskärmsvisning OBS! Använd vänster och höger pilknappar för att välja kamera. Tryck ned knappen visningsläge för att komma till läget cyklisk visning. Fem cykliska intervall finns tillgängliga: 5 s, 10 s, 15 s, 20 s, och 30 s och de kan ställas in under ”System” > Scanningslägesperiod i huvudmenyn.

Mobil hårddisk införd utan problem. SD-kort infört utan problem. Kameranamn Aktuell kamera100 Inspelningsstatus Signalintensitet Säkerhetsanvisningar: För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt. Underhåll: Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel. Garanti: Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt. Allmänt: - Utseende och specifikationer kan komma att ändras utan föregående meddelande. - Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana. - Den här bruksanvisningen producerades med omsorg. Dock kan inga rättigheter härröra. König Electronic kan inte acceptera ansvar för några felaktigheter i denna manual eller dess konsekvenser. - Behåll bruksanvisningen och förpackningen för eventuellt framtida behov. Obs! Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
