KÄYTTÖOHJE SECTRCAM40 KONIG

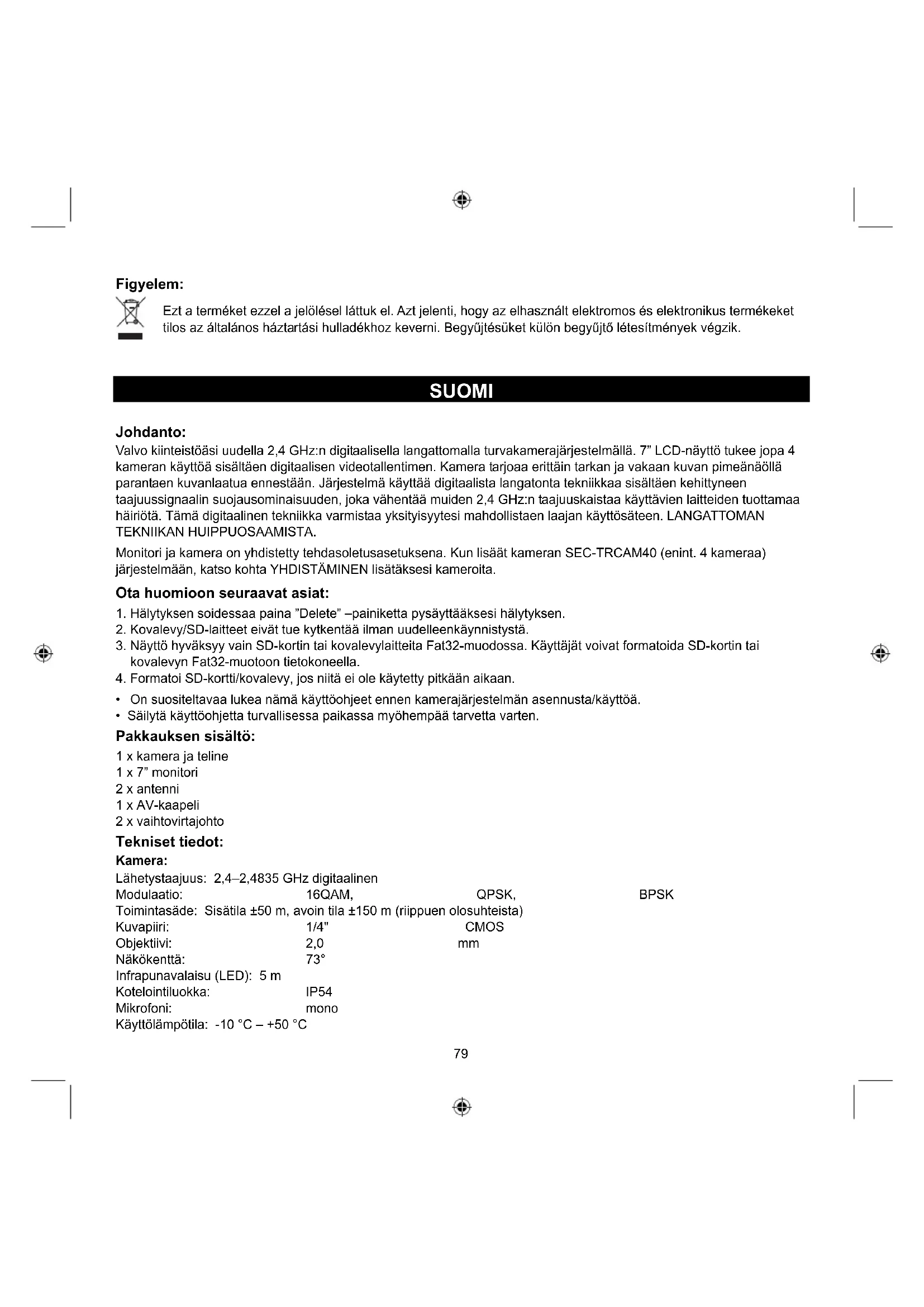

SUOMI Langaton kamerajärjestelmä Johdanto: Valvo kiinteistöäsi uudella 2,4 GHz:n digitaalisella langattomalla turvakamerajärjestelmällä. 7” LCD-näyttö tukee jopa 4 kameran käyttöä sisältäen digitaalisen videotallentimen. Kamera tarjoaa erittäin tarkan ja vakaan kuvan pimeänäöllä parantaen kuvanlaatua ennestään. Järjestelmä käyttää digitaalista langatonta tekniikkaa sisältäen kehittyneen taajuussignaalin suojausominaisuuden, joka vähentää muiden 2,4 GHz:n taajuuskaistaa käyttävien laitteiden tuottamaa häiriötä. Tämä digitaalinen tekniikka varmistaa yksityisyytesi mahdollistaen laajan käyttösäteen. LANGATTOMAN TEKNIIKAN HUIPPUOSAAMISTA. Monitori ja kamera on yhdistetty tehdasoletusasetuksena. Kun lisäät kameran SEC-TRCAM40 (enint. 4 kameraa) järjestelmään, katso kohta YHDISTÄMINEN lisätäksesi kameroita. Ota huomioon seuraavat asiat:

1. Hälytyksen soidessaa paina ”Delete” –painiketta pysäyttääksesi hälytyksen.

2. Kovalevy/SD-laitteet eivät tue kytkentää ilman uudelleenkäynnistystä.

3. Näyttö hyväksyy vain SD-kortin tai kovalevylaitteita Fat32-muodossa. Käyttäjät voivat formatoida SD-kortin tai

kovalevyn Fat32-muotoon tietokoneella.

4. Formatoi SD-kortti/kovalevy, jos niitä ei ole käytetty pitkään aikaan.

• On suositeltavaa lukea nämä käyttöohjeet ennen kamerajärjestelmän asennusta/käyttöä.

• Säilytä käyttöohjetta turvallisessa paikassa myöhempää tarvetta varten. Pakkauksen sisältö: 1 x kamera ja teline 1 x 7” monitori 2 x antenni 1 x AV-kaapeli 2 x vaihtovirtajohto Tekniset tiedot: Kamera: Lähetystaajuus: 2,4–2,4835 GHz digitaalinen Modulaatio: 16QAM, QPSK, BPSK Toimintasäde: Sisätila ±50 m, avoin tila ±150 m (riippuen olosuhteista) Kuvapiiri: 1/4" CMOS Objektiivi: 2,0 mm Näkökenttä: 73° Infrapunavalaisu (LED): 5 m Kotelointiluokka: IP54 Mikrofoni: mono Käyttölämpötila: -10 °C – +50 °C80 Jännite: 5 V DC/400 mA Mitat: 132 x 64 x 57 mm (ilman telinettä) Paino: 287 g (mukaan lukien kaapeli) LCD-näyttö: Vastaanottotaajuus: 2,4–2,4835 GHz digitaalinen Kanavia: 4 Koko: 7" TFT/LCD Maksimiresoluutio: RGB 800 x 400 pikseliä SD-kortti: tuettu 32 GB asti (ei sis.) Videon kuvataajuus: 25 fps (maks.) 10 fps (4 x kamera) Tallennuksen kuvataajuus: 25 fps per kanava Videon resoluutio: CIF/VGA Videoformaatti: AVI USB: 2.0 Valikkokieli: englanti, saksa, ranska ja hollanti Videon lähtötaso: 1 Vp-p/75 Ω Äänen lähtötaso: 2Vrms @ 600Ω mono Äänen/videon lähtöliitin: 2,5 mm (2,5 mm:n johto 3 x RCA-liittimellä sis. toimitukseen) Toimintasäde: Sisätila ±50 m, avoin tila ±150 m (riippuen olosuhteista) Käyttölämpötila: 0–40 °C Jännite: 5 V DC/650 mA Mitat: 214 x 157 x 26 mm Paino: 488 g Turvavaroitukset:

• Älä yritä avata kameran tai monitorin koteloa toimintahäiriön ilmetessä. Vain pätevä asentaja voi korjata näitä tuotteita.

• Älä upota kameraa nesteeseen.

• Älä altista monitoria vedelle tai kosteudelle.

• Älä altista monitoria tai kameraa korkeille lämpötiloille (ks. tekniset tiedot).

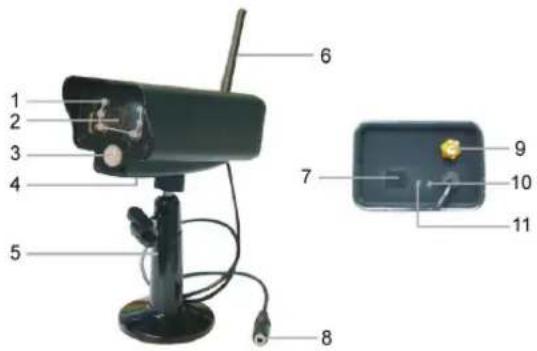

• Älä asenna järjestelmää voimakkaille magneettikentille, kuten kaiuttimille. Muussa tapauksessa laitteen toiminta voi häiriintyä. Tuotekuvaus: Kamera:

7. Yhdistämispainike

10. Yhteyden ilmaisin

11. Virran ilmaisin81

7. Yhteyden ilmaisin

9. Tallenna/pysäytä video

10. Neljännesosanäytön painike

11. Poista tiedosto/LCD, TV-kytkin

Asennusohjeet: Kamera: Kamera voidaan asentaa eri tavoin. Kattokiinnityksissä voidaan käyttää kameran päällä olevaa ruuviaukkoa. Kun asennus on valmis, liitä verkkovirtajohto kameraan ja verkkovirtapistorasiaan. Monitori: Monitori voidaan asettaa tasaiselle pinnalle tai kiinnittää seinään. Kun ole sijoittanut/asentanut monitorin, liitä verkkovirtajohto monitoriin ja verkkovirtapistorasiaan. Kamera kytkeytyy automaattisesti päälle, kun virtajohto on yhdistetty verkkovirtaan. Vaihtoehtoisesti: Monitori voidaan liittää toiseen monitoriin videolähdön kautta.82 Videojohto Käyttöohjeet:

1. Asenna monitorin korttipaikkaan SD-kortti. Tai liitä monitoriin USB-liittimeen ulkoinen kovalevy.

2. Kytke monitorin virta päälle painamalla virtapainiketta n. 2 sekunnin ajan. Virran ilmaisinvalo syttyy ja monitori

3. Paina valikkopainiketta avataksesi päävalikon. Näet seuraavan ruudun. Käytä navigointi-, OK- ja valikkopainikkeita

navigoidaksesi valikkoja.83 Järjestelmä

1. Paina OK siirtyäksesi järjestelmäasetuksiin. Järjestelmä tarjoaa seuraavia vaihtoehtoja:

Pvm/ Aika Ajan ja päivämäärän asettaminen. Kieli Kielen asettaminen. Tallennustila Tallennuksen pysäyttäminen tai aiemman tallenteen päälle tallentaminen tallennustilan ollessa täynnä. Format SD/USB Tallennuslaitteen alustaminen. Tallenteen tallennuspaikka Tallenteen tallennuspaikan asettaminen. Näytä kohteet RSSI:n, ajan, SD/USB:n ja kameran tilan näytön asettaminen näytölle ja tallennetulle videolle. TV-järjestelmä TV-järjestelmän valinta (Euroopassa PAL). Järjestelmän tiedot Järjestelmän tietojen katselu. Hakutila-aika Määrittää monitorilla näkyvän kameran kuvan kiertoajan. Mykistys Monitorin kaiuttimen kytkeminen päälle/pois. Palauta oletusasetukset Tehdasoletusasetusten palauttaminen. Tallennuspvm/aika Senhetkisen tallennusajan ja –päivämäärän näyttäminen videolla. Kirkkaus Kuvan kirkkauden säätö. Äänenvoimakkuus Äänenvoimakkuuden säätö.

2. Valitse päivämäärä/aika navigointipainikkeilla ja paina OK vahvistaaksesi.

• Valitse oikealla tai vasemmalla nuolipainikkeella.

• Säädä ylös- tai alas-nuolipainikkeella.

• Paina OK vahvistaaksesi.

• Paina MENU poistuaksesi.

3. Valitse kieli navigointipainikkeilla ja paina OK vahvistaaksesi.

• Valitse kieli ylös- tai alas-nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi.

4. Valitse tallennustila navigointipainikkeilla ja paina OK vahvistaaksesi.

• Valitse ”Normal” (normaali) tai ”Overwrite” (Korvaa) ylös- tai alas-nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi. Huomautuksia: Normal: Kun SD-kortti tai ulkoinen kovalevy on täynnä, järjestelmä lopettaa tallentamisen automaattisesti. Overwrite: Kun SD-kortti tai ulkoinen kovalevy on täynnä, järjestelmä tallentaa uuden videon automaattisesti edellisen tallenteen päälle.

5. Valitse alusta SD/USB navigointipainikkeella ja paina OK siirtyäksesi alusta SD/USB-asetukseen.

• Paina ylös tai alas-nuolipainiketta valitaksesi ”Cancel”, ”SD Card” tai ”USB Device”; - Cancel: peruuttaa alustuksen. - SD Card: formatoi SD-kortin. - USB-laite: alustaa ulkoisen kovalevyn (jos liitettynä)

• Paina OK alustaaksesi.

• Kun alustaminen on valmis, järjestelmä näyttää viestin ”Format Successfully”.

• Paina OK vahvistaaksesi ja poistuaksesi.

6. Valitse tallennustila navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Paina ylös tai alas-nuolipainiketta valitaksesi ”SD Card” tai ”USB Device”;84

• Paina OK vahvistaaksesi ja poistuaksesi.

7. Valitse näyttökohteet navigointipainikkeilla ja paina OK vahvistaaksesi.

• Valitse ylös- tai alas-nuolipainikkeella.

• Vahvista näytettävät kohteet OK-painikkeella. - RSSI: Signaalin vahvuuden kuvake - SD:n/USB:n tila: Ilmaisee, onko järjestelmään asennettu SD-kortti tai ulkoinen kovalevy - Kamera: Kameran nimen kuvakkeet

• Kun olet tehnyt asetukset, paina MENU-painiketta vahvistaaksesi ja poistuaksesi.

8. Valitse TV-järjestelmä navigointipainikkeilla ja paina OK vahvistaaksesi.

• Paina ylös- tai alas-painiketta valitaksesi NTSC tai PAL (Euroopassa).

• Paina OK vahvistaaksesi ja poistuaksesi.

9. Valitse järjestelmän tiedot navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Paina OK tarkastellaksesi järjestelmän tietoja.

• Paina MENU poistuaksesi.

10. Valitse järjestelmän päivitys navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Valitse ylös- tai alas-nuolipainikkeella.

• Paina tallenna/pysäytä video -painiketta vahvistaaksesi.

11. Valitse hakutila-aika navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Valitse liitettyjen kameroiden hakutila-aika ylös- ja alas-painikkeilla.

• Paina OK vahvistaaksesi ja poistuaksesi.

12. Valitse mykistä navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Valitse ”On” tai ”Off” ylös- tai alas-nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi.

13. Valitse palauta oletusasetukset navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Valitse ”Cancel” tai ”OK” ylös- tai alas-nuolipainikkeella. - Cancel: Peruuttaa oletusasetusten palauttamisen. - OK: Palauttaa oletusasetukset.

• Paina OK vahvistaaksesi ja poistuaksesi.

14. Valitse kirkkaus navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Valitse kirkkaus oikealla tai vasemmalla nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi.

15. Valitse äänenvoimakkuus navigointipainikkeilla ja paina OK siirtyäksesi eteenpäin.

• Valitse äänenvoimakkuus oikealla tai vasemmalla nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi. Huomaa: Äänenvoimakkuutta voidaan säätää myös live-tilassa ylös- ja alas-painikkeilla.

16. Voit palata päävalikkoon painamalla valikkopainiketta.

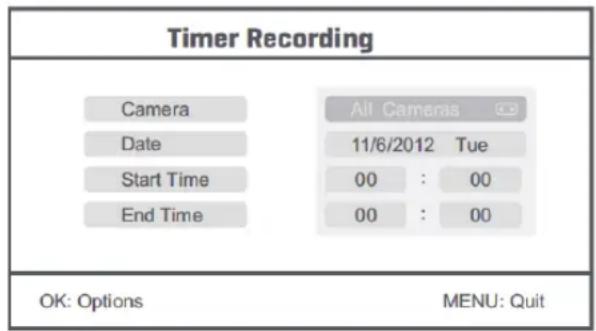

Tallennus Paina päävalikossa oikeaa nuolipainiketta valitaksesi tallennusasetukset ja vahvista painamalla OK. Ajastettu tallennus: Aseta tallennuksen aloitus/lopetusaika ”Timer Recording”-valikossa. Laite tallentaa automaattisesti asetetun aikavälin mukaisesti.85

1. Valitse ajastettu tallennus navigointipainikkeilla ja paina OK vahvistaaksesi.

• Paina OK siirtyäksesi ajastusvalikkoon.

• Valitse ylös- tai alas-nuolipainikkeella;

• Säädä oikealla tai vasemmalla nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi.

2. Laite tallentaa automaattisesti asetetun aikavälin mukaisesti.

3. Jos painat tallennus/pysäytyspainiketta tallennuksen aikana, tallennus pysähtyy.

Manuaalinen tallentaminen:

1. Live-valvonnan aikana voit valita kameran tallennusta varten oikealla ja vasemmalla nuolipainikkeella.

2. Paina tallenna/pysäytä video -painiketta. Ruudulla näkyy tallennuskuvake ilmaisten käynnissä olevaa tallennusta.

3. Paina samaa painiketta uudelleen pysäyttääksesi tallennuksen.

PIR-tallennus: PIR-tallennus: Jos jokin kameroista havaitsee liikettä, tallennus käynnistyy.

1. Valitse PIR-tallennus navigointipainikkeilla ja paina OK vahvistaaksesi.

• Valitse kamera ylös- tai alas-nuolipainikkeella.

• Valitse ”On” oikealla tai vasemmalla nuolipainikkeella.

• Paina OK vahvistaaksesi ja poistuaksesi. Huomaa: valinnan ollessa ”Off”-tilassa, liikkeen havainnointi on pois päältä. Infrapunan havainnointisäde on 5 m. Yli 5 metrin päässä olevaa liikettä ei välttämättä havaita. Toisto Paina päävalikossa oikeaa nuolipainiketta valitaksesi toistoasetukset ja vahvista painamalla OK. Huomaa: Toistoa varten laitteeseen on liitettävä SD-kortti tai ulkoinen kovalevy. Toistotoimintoa voidaan myös käyttää live-tilassa painamalla toistopainiketta.

1. Valitse kansio ylös- tai alas-nuolipainikkeella.

2. Paina OK vahvistaaksesi ja siirtyäksesi eteenpäin.86

Ei selattu Tiedostokoko

3. Valitse videotiedosto ylös- tai alas-nuolipainikkeella.

4. Paina OK toistaaksesi.

5. Kelaa eteen tai taaksepäin vasemmalla ja oikealla nuolipainikkeella.

6. Paina OK keskeyttääksesi toiston.

7. Paina MENU-painiketta pysäyttääksesi toiston.

Poista video Paina videon toistotilassa ylös- tai alas-painiketta valitaksesi poistettavan videon tai kansion.

• Paina poista tiedosto/LCD –painiketta poistaaksesi. Huomaa: vain tyhjä kansio voidaan poistaa. Kamera Kun lisäät ylimääräisiä kameroita järjestelmään, kamerat on yhdistettävä järjestelmään, jotta järjestelmä pystyy tunnistamaan kamerat. Paina päävalikossa oikeaa nuolipainiketta valitaksesi kamera-asetukset ja vahvista painamalla OK. Yhdistäminen:

1. Paina OK siirtyäksesi yhdistämisvalikkoon.

2. Valitse kamera ylös- ja alas-painikkeilla.

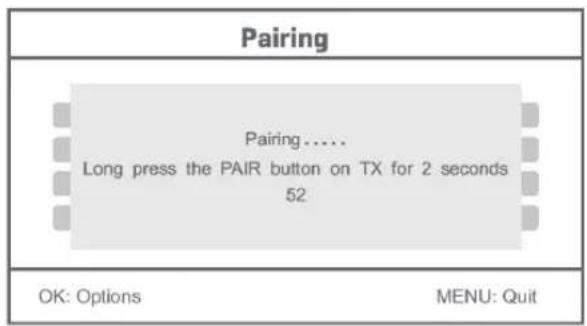

3. Paina OK, jolloin seuraava ruutu avautuu.87

4. Paina kameran takana olevaa yhdistämispainiketta 60 sekunnin kuluessa 2 sekunnin ajan.

5. Kun yhdistäminen onnistuu, monitorilla näkyy viesti ”PAIRING OK”.

6. Paina valikkopainiketta palataksesi kameravalikkoon.

Huomaa: Jos yhdistäminen epäonnistuu, toista edellä mainitut vaiheet ja varmista, että monitori ja kamera ovat enintään 2 metrin päässä toisistaan yhdistämisen aikana. Aktiivisena:

1. Valitse aktiivinen kamera ylös- ja alas-painikkeilla ja paina OK.

2. Valitse kamera ylös- tai alas-nuolipainikkeella.

3. Valitse ”On” tai ”Off” vasemmalla tai oikealla painikkeella.

4. Paina OK vahvistaaksesi ja poistuaksesi.

Huomaa: vain yhdistetyt kamerat voidaan asettaa aktiivisiksi tai ei-aktiivisiksi. Kun kamera on asetettu off-tilaan, se ei näy live-näkymässä, eikä sitä voida käyttää. PIP-asetukset: Voit asettaa kuvan resoluution ja tallennuslaadun:

1. Valitse PIP-asetus ylös- ja alas-painikkeilla ja paina OK.

2. Valitse kamera ylös- ja alas-painikkeilla ja paina OK. Näet seuraavan ruudun.

3. Valitse Resolution ”Size” tai ”Quality” vasemmalla tai oikealla painikkeella.

4. Valitse ”Top”, ”High”, ”Medium” tai ”Low”.

5. Paina OK vahvistaaksesi.

6. Paina MENU vahvistaaksesi ja poistuaksesi.

Huomaa: korkea resoluutio on VGA ja matala CIF.88 Hälytys Kun PIR-havainnointi on päällä, järjestelmä tuottaa hälytyksen liikettä havaittaessa.

1. Valitse hälytys päävalikossa ja paina OK.

2. Näytöllä näkyy PIR-havainnointi. Paina OK.

3. Valitse ”On” tai ”Off” ylös- ja alas-painikkeilla.

4. Paina OK vahvistaaksesi ja poistuaksesi.

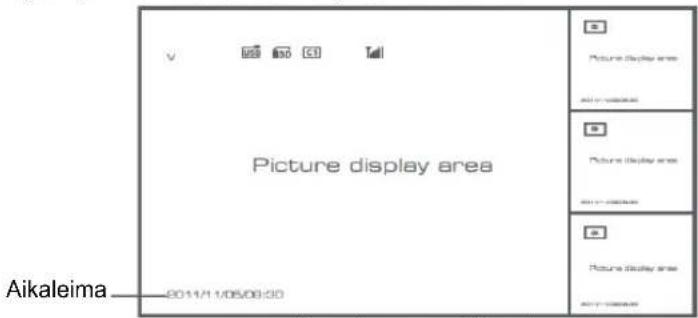

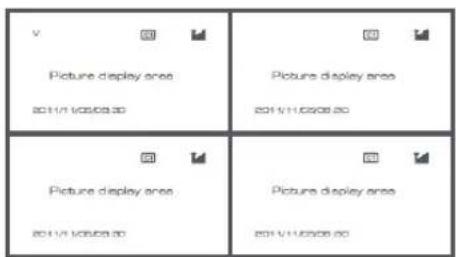

Live-näkymä: Paina neljännesosanäytön painiketta valitaksesi näkymään. Aikaleima Kuva kuvassa -näkymä Nelinkertainen näkymä Koko näytön näkymä Huomaa: valitse kamera oikealla ja vasemmalla painikkeella. Paina näyttötilan painiketta siirtyäksesi vaihtuvan kuvan näyttöön. Saatavilla on neljä vaihtoaikaa: 5 s, 10 s, 15 s, 20 s, ja 30 s, jotka voidaan valita kohdassa ”System” > Hakutila-aika.

Ulkoinen kovalevy on liitettynä SD-kortti on liitettynä Kameran nimi89 Senhetkinen kamera Tallennuksen tila Signaalin vahvuus Turvallisuuteen liittyvät varoitukset: Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle. Huolto: Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita. Takuu: Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia. Yleistä: - Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta. - Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina. - Kaikki oikeudet pidätetään. König Electronic ei ole vastuussa mistään tämän käyttöohjeen sisältämistä virheistä tai niiden seurauksista. - Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten. Huomio: Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.90 SVENSKA Trådlöst kamerasystem Introduktion Bevaka dina egendomar med det nya 2.4 GHZ trådlösa kamerasäkerhetssystemet. LCD-monitorn på 7 tum kan stödja upp till 4 kameror och har en integrerad digital filminspelare. Kameran ger en väldigt tydlig och stadig bild med nattsyn och den teknologi som används förbättrar bildkvaliteten ännu mer. Systemet använder digital trådlös teknologi och är försett med avancerad frekvenssignalkryptering som minskar störningar som orsakas av andra program när 2.4 GHz frekvensbandet används. Denna digitala teknologi garanterar din sekretess och låter dig använda den över långa avstånd. DET BÄSTA SOM TRÅDLÖST KAN ERBJUDA Monitorn och kameran är redan parade via fabriksinställningarna. När den extra kameran SEC-TRCAM40 (max. 4 kameror) läggs till systemet, hänvisas till avsnittet PARNING för kameratillägg. Observera följande
