Produkttyp	Kabellose Überwachungskamera mit 7-Zoll-LCD-Monitor
Marke	Konig
Modell	SECTRCAM40
Kameramaße	132 × 64 × 57 mm (ohne Halterung)
Monitorabmessungen	214 × 157 × 26 mm
Kameragewicht	287 g (mit Kabel)
Monitorgewicht	488 g
Kamerastromversorgung	5 V DC / 400 mA
Monitorstromversorgung	5 V DC / 650 mA
Übertragungsfrequenz	2,4 bis 2,4835 GHz (digital)
Reichweite	Innen ± 50 m, Außen ± 150 m
Blickwinkel	73°
Nachtsicht	Ja, Infrarot-LED
Videoauflösung	CIF / VGA (max. 800 × 480 Pixel)
Speicher	SD-Karte bis 32 GB (nicht im Lieferumfang) oder USB-Festplatte
Unterstützte Kameraanzahl	Bis zu 4
PIR-Bewegungserkennung	Ja, Reichweite 5 m
Mikrofon	Integriert, Mono
Schutzart	IP54
Wartung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Nicht öffnen. Bei Problemen vom Stromnetz trennen. Nicht Wasser oder Feuchtigkeit aussetzen.
Ersatzteile	Nicht separat erhältlich. Wenden Sie sich an einen qualifizierten Techniker.
Allgemeine Informationen	Design und technische Daten können geändert werden. Garantie erlischt bei unsachgemäßer Verwendung.

Häufig gestellte Fragen - SECTRCAM40 KONIG

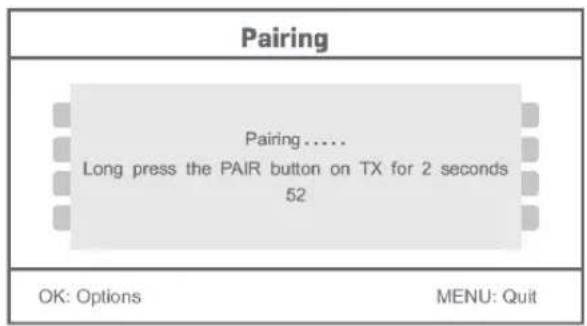

Wie kann ich eine neue Kamera mit dem Monitor koppeln?

Um eine Kamera hinzuzufügen, gehen Sie zum Hauptmenü, wählen Sie Kamera und dann Kopplung. Wählen Sie einen Platz (C1 bis C4) und halten Sie die Kopplung-Taste auf der Rückseite der Kamera innerhalb von 60 Sekunden 2 Sekunden lang gedrückt. Der Bildschirm zeigt PAIRING OK an, wenn die Kopplung erfolgreich war. Achten Sie darauf, dass sich die Kamera während des Vorgangs weniger als 2 Meter vom Monitor entfernt befindet.

Was ist die maximale Reichweite des Systems?

Die Reichweite beträgt unter idealen Bedingungen etwa 50 Meter im Innenbereich und 150 Meter im Außenbereich. Hindernisse (Wände, Metall) und Störungen können diese Reichweite verringern.

Wie funktioniert die PIR-Bewegungserkennung?

Die Kamera ist mit einem PIR-Sensor (passiv Infrarot) ausgestattet, der menschliche Bewegungen bis zu 5 Metern erfasst. Sie können sie im Menü Alarm oder PIR-Aufnahme aktivieren, um bei Erkennung eine Aufnahme oder einen Alarm auszulösen.

Welcher SD-Kartentyp wird verwendet und wie formatiere ich sie?

Verwenden Sie eine SD-Karte bis zu 32 GB (nicht im Lieferumfang). Das System erfordert eine Formatierung im FAT32-Format. Sie können die Karte über das Menü System > SD/USB formatieren formatieren. Es wird empfohlen, nach längerer Nutzung regelmäßig zu formatieren.

Wie stelle ich Datum und Uhrzeit ein?

Gehen Sie im Hauptmenü zu System und dann zu Datum und Uhrzeit. Verwenden Sie die Navigationstasten, um die Werte zu ändern, und bestätigen Sie mit OK. Dadurch werden die Aufnahmen korrekt mit einem Zeitstempel versehen.

Kann ich eine externe Festplatte anschließen?

Ja, Sie können eine externe Festplatte über den USB-Anschluss des Monitors anschließen. Stellen Sie sicher, dass sie im FAT32-Format formatiert ist. Die Festplatte kann im Menü Speicher für Aufnahmen als Hauptspeichermedium verwendet werden.

Wie aktiviere ich die Nachtsicht?

Die Nachtsicht ist automatisch: Die Kamera schaltet bei schwachem Umgebungslicht in den Infrarotmodus. Die IR-LEDs leuchten auf, um die Szene zu beleuchten. Keine manuelle Einstellung erforderlich.

Was tun, wenn der Bildschirm 'No Signal' anzeigt?

Überprüfen Sie, ob die Kamera eingeschaltet ist (Strom-LED leuchtet) und ob sie in Reichweite ist. Stellen Sie sicher, dass die Kamera mit dem Monitor gekoppelt ist. Wenn das Problem weiterhin besteht, bringen Sie die Kamera näher an den Monitor und versuchen Sie die Kopplung erneut.

Wie konfiguriere ich die geplante Aufnahme?

Gehen Sie zum Hauptmenü, wählen Sie Aufnahme und dann Geplante Aufnahme. Legen Sie für jeden Tag die Start- und Endzeiten fest. Die Aufnahme startet und stoppt automatisch gemäß diesem Zeitplan.

Wie lösche ich aufgenommene Videos?

Im Wiedergabe-Modus wählen Sie mit den Navigationstasten die zu löschende Datei oder den Ordner aus und drücken dann die Taste Datei löschen (Papierkorb) des Monitors. Beachten Sie, dass nur leere Ordner gelöscht werden können.

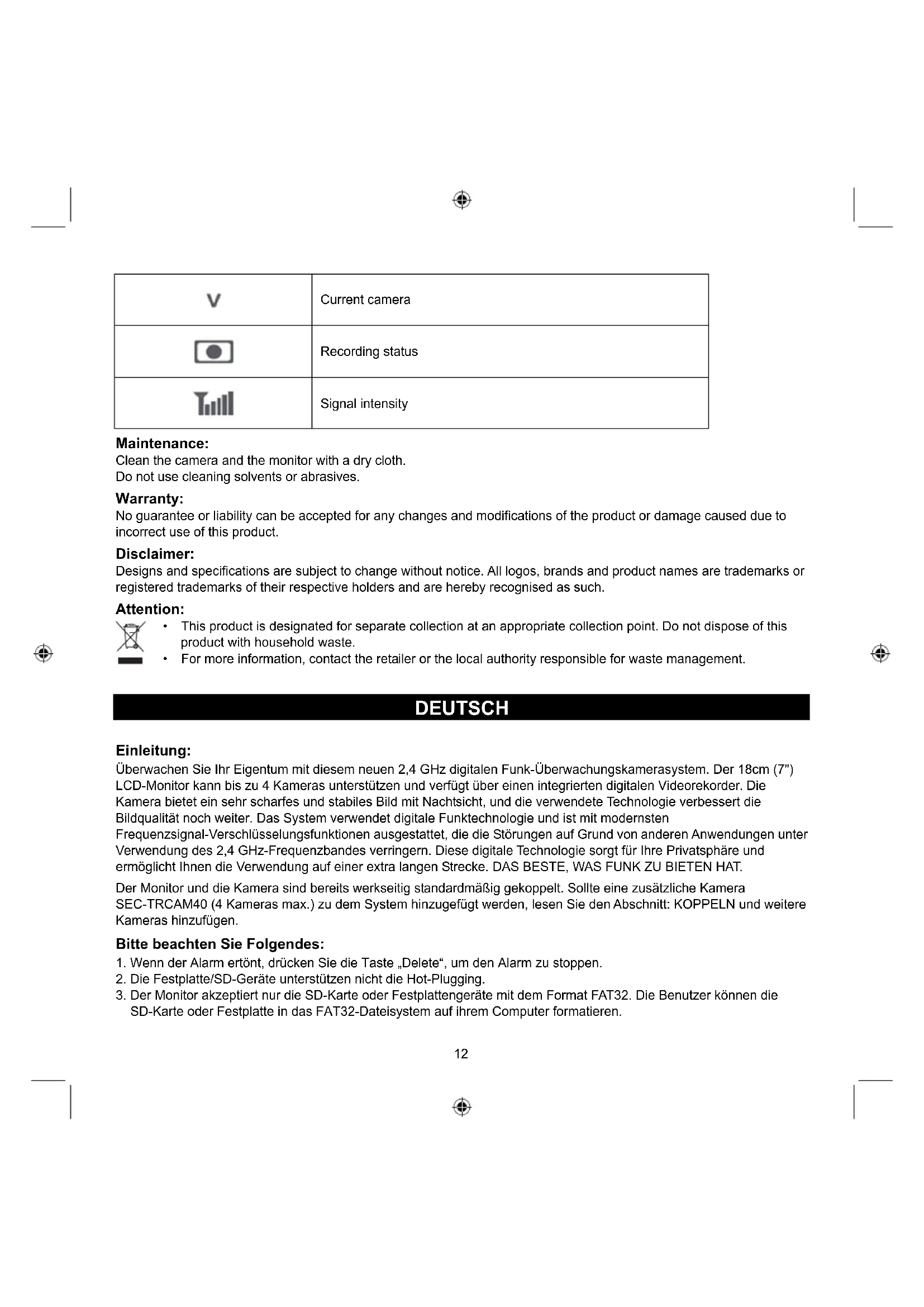

BEDIENUNGSANLEITUNG SECTRCAM40 KONIG

Überwachen Sie Ihr Eigentum mit diesen neuen 2,4 GHz digitalen Funk-Überwachungskamerasystem. Der 18cm (7") LCD-Monitor kann bis zu 4 Kamas unterstufen und verfügt über einen integrierten digitalen Videorekorder. Die Kamera bietet ein sehr scharfes und stables Bild mit Nachsicht, und die verwendete Technologie verbessert die Bildqualität noch weiter. Das System verwendet digitale Funktechnologie und ist mit modernsten Frequenzsignal-Verschlussungsfunktionen ausgestattet, die die Störungen auf Grund von anderen Anwendungen unter Verwendung des 2,4 GHz-Frequenzbandes verringn. Diese digitale Technologie sorgt fur ihre Privatsphäre und ermöglicht Ihnen die Verwendung auf einer extra langen Strecke. DAS BEST, WAS FUNK ZU BIETEN HAT. Der Monitor und die Kamera sind bereits werkseitig standardmäßig gekoppelt. Sollte eine zusätzliche Kamera SEC-TRCAM40 (4 Kamas max.) zu dem System hinzugeführten werden, lessen Sie den Abschnitt: KOPPELN und weitere Kamas hinzufugen.

Bitte beachten Sie Folgendes:

1. Wenn der Alarm ertont, drücken Sie die Taste „Delete“, um den Alarm zu stoppen.
2. Die Festplatte/SD-Geräte untersätzen nicht die Hot-Plugging.
3. Der Monitor akzeptiert nur die SD-Karte oder Festplattengeräte mit dem Format FAT32. Die Benutzer können die SD-Karte oder Festplatte in das FAT32-Dateisystem auf ihrem Computer formatieren.

4.itte formatieren Sie richtig die SD-Karte/Festplatte nach einer längeren Verwendung.
- Wir empfehlen Ihnen, diesen Handbuch zulesen, bevor das Kamerasystem installiert/verwendet wird.
- Bitte bewahren Sie theses Handbuch für den späteren Gebrauch sicher auf.

Packungsinhalt:

1x Kamera mit Halterung
1x 18cm (7") Monitor
2x Antenne
1x AV Ausgangskabel
2x AC/DC Netzeil

Technische Daten:

Kamera:

Sendefrequency: 2,4 - 2,4835 GHz digital

Modulation: 16QAM, QPSK, BPSK

Reichweite: Innenbereich ± 50m feie Sicht ± 150m (je nach ortlichen Gegebenheiten)

Bildchip: 1/4" CMOS

Objektiv: 2,0mm

Betrachtungswinkel: 73°

Infrarotbeleuchting (LED): 5m

Schutz: IP54

Mikrofon: Mono

Betriebstemperatur: -10°C bis 50°C

Spannung: 5 V DC/400 mA

Abmessungen: 132 × 64 × 57 ~mm (ohne Halterung)

Gewicht: 287 g (einschließlich des Kabels)

LCD-Monitor:

Max. Auflösung: 800 RGB (H)* 480 (V) Pixel

SD-Karte: bis zu 32 GB (nicht enthalten)

Video-Bildfrequency: 25 fps (max.) 10 fps (4x K cameras)

Aufnahme-Bildfrequenz: 25 fps pro Kanal

Videoauflosung: CIF/VGA

Videoformat: AVI

USB: 2.0

Menüsprache: Englisch, Deutsch, Französisch und Niederlandisch

Videoausgangspiegel: 1 Vss/75 Ohm

Audioausgangspegel: 2Vrms@600 Ohm Mono

Audio-/Videoausgangsbuchse: 2,5mm Klinkenstecker (2,5 mm-Kabel mit 3 x Cinch im Lieferumfang enthalten)

Reichweite: Innenbereich ± 50m feie Sicht ± 150m (je nach ortlichen Gegebenheiten)

Betriebstemperatur: 0^ bis +40^

Spannung: 5 V DC/650 mA

Abmessungen: 214x157x26 mm

Gewicht: 488g

Sicherheitschinweise:

• Offnen Sie nicht die Kamera oder Monitor im Falle einer Störung. Diese Produkte sollen nur vom qualifizierten Fachpersonal geöffnet werden.
• Tauchen Sie die Kamera nicht in Flüssigkeiten.
• Setzen Sie den Monitor nicht Wasser oder Feuchtigkeit aus.
• Setzen Sie den Monitor oder die Kamera nicht den hohen Temperaturen aus (siehe technische Daten).
• Installieren Sie das System nicht in die Nähe starker magnetischer Felder wie z. B. Lautsprecher. Dies kann Auswirkungen auf die Qualität haben.

Produktbeschreibung:

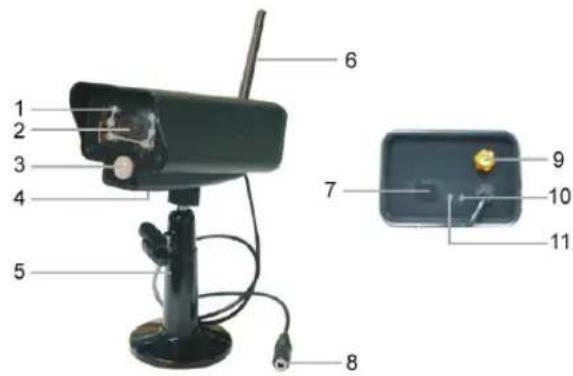

Kamera:

1. Infrarot LEDs
2. Objektiv
3. PIR-Infrarotsensor
4. Mikrofon
5. Halterung
6. Antenne
7. Kopplungs-Taste
8. Spannungsversorgung
9. Antennenbuchse
10. Verbindungsanzeige
11. Betriebsanzeige

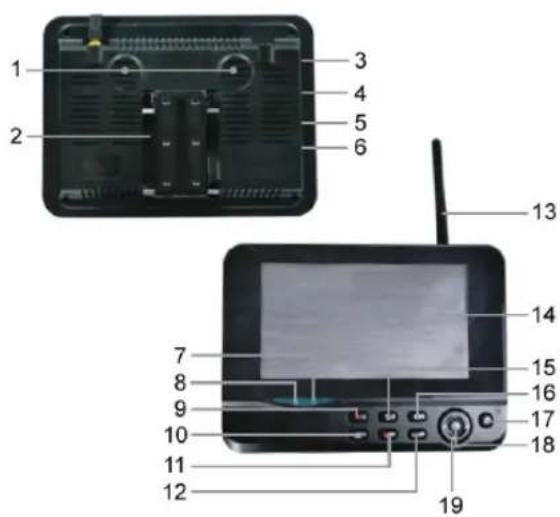

Monitor:

1. Laufsprecher
2. Halterung
3. USB-Anschluss
4. SD-Kartensteckplatz
5. AV-Ausgang
6. Stromanschluss
7. Verbindungsanzeige
8. Betriebsanzeige
9. Video aufnehmen/beenden
10. Quarter-Anzeigetaste
11. Datei Ioschen /LCD, TV-Schalter
12. Menu
13. Antenne
14. 18cm(7^ ) TFT-LCD
15. Anzeigemodus
16. Videowiedergabe
17. Ein/Aus-Taste
18. OK-Taste
19. Navigationstaste

Installationsanleitung:

Kamera:

Die Kamera kann auf verschiedene Arten befestigt werden. Für die Deckemontage verwenden Sie das Schraubengewinde auf der Kameraoberseite. Nach der Kameramontage schlieben Sie das AC / DC-Netzteil an die Kamera und eine Steckdose an.

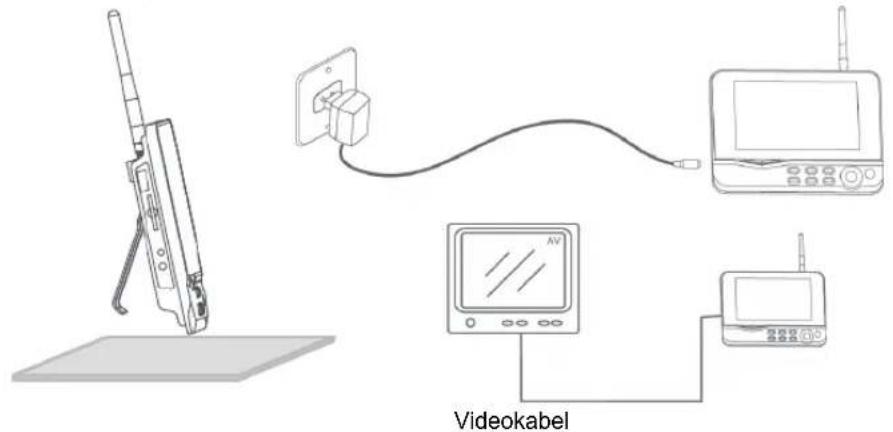

Monitor:

Der Monitor kann auf eine ebene Fläche aufgestellt oder an die Wand befestigt werden. Nach der Monitorbefestigung schreiben Sie das AC / DC-Netzeil an den Monitor und eine Steckdose an. Die Kamera wird automatisch nach dem Anschreiben des AC / DC-Netzeils mit Spannung versorgt. Optional: der Monitor kann an einen Monitor mit dem Videoausgang des Monitors angeschlossen werden.

Gebrauchsanweisung:

1. Legen Sie eine SD-Karte in den SD-Kartensteckplatz des Monitors. Oder schreiben Sie eine externe Festplatte an den USB-Anschluss des Monitors an.

1. Drucken Sie die Ein-/Aus-Taste für ca. 2 Sekunden, um den Monitor einzuschalten. Die Betriebsanzeige leuchtet auf und, das Bild erscheint.

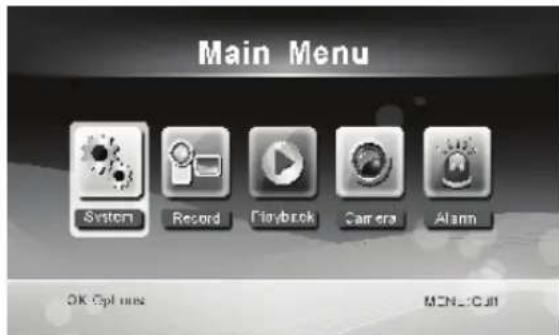

2. Für die Systemeinstellungen drücken Sie die Menutaste, um das Hauptmenu zu öffnen. Das folgende Fenster soll erschreiben. Verwenden Sie die Navigations-, OK- und Menu-Tasten zum Navigieren durch das Menu.

System

1. Drucken Sie OK, um die Systemeinstellungen einzugeben. Das System bietet die folgenden Optionen:

Datum / Uhrzeit Stellen Sie die Uhrzeit und das Datum ein.

Sprache Stellen Sie die Sprache ein.

Aufnahmemodus

Einstellen, um die Aufnahme zu stoppen oder die ersten Videoaufnahme zu überschreiben, wenn das Speichermedium voll ist.

SD/USB-Format Einstellen, um das Speichermedium zu formatieren.

Aufnahmespeicher Stellen Sie das Speichermedium ein.

Display-Artikel

Einstellen, um RSSI, Zeit, SD / USB-Status und die Kamera auf dem Bildschirm und das aufgenommene Video anzuzeigen.

TV-System Wahlen Sie ein TV-System (PAL für Europa).

Systeminformationen Zeigt die Systeminformationen

Scanmodus-Zeitinterval Stellen Sie das zyklische Anzeigeintervall des Kontrollbildes auf der Kamera.

Stummschalten Schaltet den Laufsprecher auf dem Monitor ein/aus.

Laden von Vorgaben Setzen Sie die Standardwerkseinstellungen zurück.

Aufnahmedatum/-uhrzeit Einstellen, um die aktuelle Aufnahmeurzeit und das -datum auf dem aufgenommenen Video anzuzeigen.

Helligkeit Stellen Sie die Helligkeit des Bildes ein.

Lautstärke Stellen Sie die Lautstärke ein.

1. Wahlen Sie das Datum/die Uhrzeit mit der Navigationstaste und drücken Sie OK, um die Datum-/Uhrzeit-Einstellungen einzugegeben.

2. Drücken Sie die linke oder rechte Pfeiltaste, um auszuwahlen.

3. Drucken Sie die Aufwärts- oder Abwärtspfkeitaste, um einzustellen.
4. Drücken Sie die OK-Taste zur Bestätigung.

5. Drücken Sie die MENU-Taste, um zu beenden.

6. Wahlen Sie die Sprache mit der Navigationstaste und drücken Sie OK, um die Spracheinstellungen einzugeben.

7. Drücken Sie die Aufwärts- oder Abwärtsprüftaste, um die Sprache auszuwahlen.

8. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

9. Wahlen Sie den Aufnahmemodus mit der Navigationstaste und drücken Sie OK, um den Aufnahmemodus einzugeben.

10. Drücken Sie die Aufwärts- oder Abwärtspfelltaste, um „Normal“ oder „Overwrite“ (Überschreiben) auszuwahlen.

11. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

Anmerkungen:

Normal: Wenn die SD-Karte oder die mobile Festplatte voll ist, stoppt das System die Aufnahme automatisch.

Überschreiben: Ist die SD-Karte oder die mobile Festplatte voll, löscht das System automatisch das erstige Video und gehalt sich ausreichenden Speicherplatz, um letzte Aufnahme zu gewährleisten.

1. Wahlen Sie das SD-/USB-Format mit der Navigationstaste und drücken Sie OK, um die SD-/USB-Formateinstellungen einzugegeben.

2. Drücken Sie die Aufwärts- oder Abwärtspfeiltaste, um „Cancel“ (Abbrechen), „SD Card“ (SD-Karte) oder „USB Device“ (USB-Gerät) auszuwahlen;

3. Abbrechen: Bricht die Formatierung ab.
4. SD-Karte: formatiert die SD-Karte.

5. USB-Gerät: formatiert die externe Festplatte (sofern angeschlossen)

6. Drucken Sie die OK-Taste zum Formatieren:

7. Nach der Formatierung zeigt das System „Format Successfully“, was darauf hindeutet, dass die Formatierung erfolgreich ist.

8. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

9. Wahlen Sie den Speicher für die Aufnahme mit der Navigationstaste und drücken Sie OK, um die Speichereinstellungen für die Aufnahme einzugeben.

10. Drücken Sie die Aufwärts- oder Abwärtspfelltaste, um „SD Card“ (SD-Karte) oder „USB Device“ (USB-Gerät ) auszuwahlen.

11. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

12. Wahlen Sie die Display-Artikel mit der Navigationstaste und drücken Sie OK, um die Einstellungen der Display-Artikel einzugeben.

13. Drücken Sie die Aufwärts- oder Abwärtspfelltaste, um auszuwahlen.

14. Klichen Sie die OK-Taste, um die Display-Artikel im Bild zu bestätigen.

15. RSSI: Signalstärke-Symbol

16. SD/USB-Status: Ob die SD-Karte oder mobile Festplatte eingesetzt wird

17. Kamera: Name der Kamerasymbole

18. Nach der Einstellung drücken Sie die MENU-Taste, um zu bestätigten und beenden.

1. Wahlen Sie das TV-System mit der Navigationstaste und drücken Sie OK, um die Einstellungen des TV-Systems einzugeben.

2. Drücken Sie die Aufwärts- oder Abwärtspfeiltaste, um NTSC oder PAL (PAL für Europa) auszuwahlen.

3. Drucken Sie die OK-Taste, um zu bestätigten und beenden.

4. Wahlen Sie die Systeminformationen mit der Navigationstaste und drücken Sie OK, um die Einstellungen der Systeminformationen einzugeben.

5. Drucken Sie OK, um die Informationen über das System zu sehen.

6. Drücken Sie die Menutaste zu beenden.

7. Wahlen Sie das System-Upgrade mit der Navigationstaste und drücken Sie OK, um die System-Upgrade-Einstellungen einzugeben.

8. Drucken Sie die Aufwärts- oder Abwärtspfeiltaste, um auszuwahlen.

9. Drucken Sie OK.

10. Drücken Sie die Aufnahme-/ Stopp-Video-Taste zur Bestätigung.

11. Wahlen Sie den Scanmodus mit der Navigationstaste und drücken Sie OK, um die Einstellungen des Scanmodus-Zeitintervals einzugeben.

12. Drücken Sie die Aufwärts- oder Abwärtspfeiltaste, um die Zeit für das Scannen der angeschlossenen Kameras auszuwahlen.

13. Drücken Sie die OK-Taste erneut, um zu bestätigen und beenden.

14. Wahlen Sie das Stummschalten mit der Navigationstaste und drücken Sie OK, um die Stummschalten-Einstellungen einzugeben.

15. Drücken Sie die Aufwärts- oder Abwärtspeift taste, um „On“ oder „Off“ auszuwahlen.

16. Drücken Sie die OK-Taste erneut, um zu bestätigen und beenden.

17. Wahlen Sie das Laden von Vorgaben mit der Navigationstaste und drücken Sie OK, um das Laden der Standardeinstellungen einzugeben.

18. Drücken Sie die Aufwarts- oder Abwartspfeiltaste, um „Cancel“ oder „OK“ auszuwahlen.

19. Cancel: Bricht die Option der Standardeinstellungen ab.
20. OK: Setzt die Standardeinstellungen zurück.

21. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

22. Wahlen Sie die Helligkeit mit der Navigationstaste und drücken Sie OK, um die Helligkeitseinstellungen einzugeben.

23. Drucken Sie die Aufwärts- oder Abwärtsprüeltaste, um die Helligkeit einzustellen.

24. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

25. Wahlen Sie die Lautstärke mit der Navigationstaste und drücken Sie OK, um die Einstellungen für die Lautstärke einzugeben.

26. Drücken Sie die Aufwärts- oder Abwärtspfleitaste, um die Lautstärke einzustellen.

27. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

Hinweis: Die Lautstärke kann auch mit dem Pfeil nach oben oder unter in der Live-Überwachungsansicht eingestellt werden.
16. Drucken Sie Menu, um zum Hauptmenu zurückzukehren.

Aufnahme

Drucken Sie die rechte Pfeiltaste im Hauptmenu, um die Aufnahmeeinstellungen auszuwahlen, und drucken Sie OK.

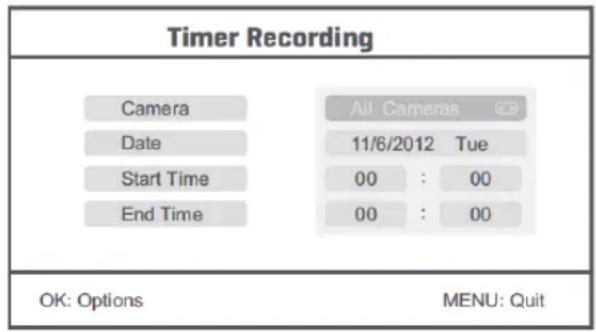

Timer-Aufnahme:

Stellen Sie die Start-/Stopp-Aufnahmezeit durch das „Timer Recording"-Menu ein. Das Gerät zeichnet automatisch nach der eingestallenr Start-/Stopp-Zeit.

1. Wahlen Sie die Timer-Aufnahme mit der Navigationstaste und drücken Sie OK, um die Einstellungen für einen neuen Zeitplan einzugeben.

2. Drucken Sie OK, um das Timer-Aufnahmemonu aufzurufen.

• Drücken Sie die Aufwärts- oder Abwärtspfeil taste, um auszuwahlen;
• Drücken Sie die linke oder rechte Taste, um zu regulieren;

• Drucken Sie die OK-Taste, um zu bestätigten und beenden.

• Nach der Einstellung gezehnet das Gerät automatisch nach der eingestillten Start-/Stopp-Zeit.

• Wenn Sie die Aufnahme-/Stopp-Video-Taste am Gerät während der Aufnahme drücken, die durch die Timer-Aufnahme eingestellt wird, wird die Aufnahme angehalten.

Manuelle Aufnahme:

1. In der Live-Überwachungsansicht drücken Sie die linken und rechten Pfeiltasten, um die Kamera für die Videoaufnahme auszuwahlen.

2. Drucken Sie die Aufnahme-/Stopp-Video-Taste am Gerät. Das Aufnahme-Symbol wird auf dem Bildschirm angezeigt, was daraufhinweit, dass die Aufnahme gestartet wird.

3. Drucken Sie die Taste am Gerät erneut, um die Aufnahme zu stoppen.

PIR-Aufnahme:

PIR-Aufnahme: Wenn die menschliche Bewegung von jeder abgerufen Kamera erkannt wird, kann die Aufnahme ausgelost werden.

1. Wahlen Sie die PIR-Aufnahme mit der Navigationstaste aus und drücken Sie OK, um die PIR-Aufnahmeeinstellungen einzugegeben.

2. Drücken Sie die Taste nach oben oder unten, um die Kamera auszuwahlen.

3. Drucken Sie die linke oder rechte Taste, um „On“ auszuwahlen.
4. Drücken Sie die OK-Taste, um zu bestätigten und beenden.

Hinweis: wenn „Off“ eingestellt ist, wird die Funktion der Bewegungserkennung ausgeschelt. Die Infrarot-Reichweite von PIR ist 5m. Wenn der Abstand größter als 5m ist, konnte Erfassen fehlschlagen.

Wiedergabe

Drücken Sie die rechte Pfeiltaste im Hauptmenü, um die Wiedergabe-Einstellungen auszuwahlen, und drücken Sie OK. Hinweis: für die Wiedergabe-Funktionen ist es notwendig, dass eine SD-Karte eingesteckt wird oder eine externe Festplatte angeschlossen ist.

Die Wiedergabe-Funktion ist auch in der Live-Überwachungsansicht verfügbar, indem Sie die Videowiedergabe-Taste drücken.

1. Drucken Sie die Aufwarts- oder Abwartspfweitaste, um den Ordner auszuwahlen.
2. Drucken Sie die OK-Taste, um zu bestätigten und einzugeben

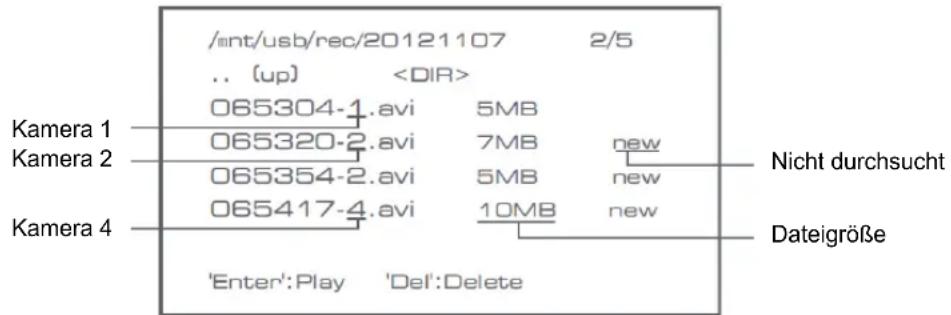

1. Drucken Sie die Aufwarts-oder Abwartspfeiltaste, um die Videodatei auszuwahlen.
2. Drucken Sie die OK-Taste für die Wiedergabe.

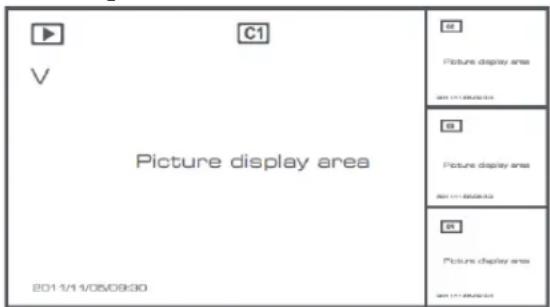

1. Drucken Sie die linke oder rechte Pfeiltaste, um ruckwarts/vorwarts im Schnellvorlauf zu gehen.
2. Drucken Sie die Taste OK erneut, um zu unterbremen.
3. Drucken Sie die MENU-Taste, um die Wiedergabe zu beenden.

Video Löschen

Im Videowiedergabe-Modus drücken Sie die Aufwarts- oder Abwartspfeiltaste, um das Video oder den Video-Ordner zum Löschen auszuwahlen.

• Drucken Sie die Datei进展情况/LCD-Taste auf dem Monitor, um sie zu进展情况.

Hinweis: nur ein leerer Ordner kann als Ordner gelöscht werden.

Kamera

Wenn Sie die zusätzliche Kamera SEC-CAMTR40 (max. 4) hinzufugen möchten, muss die Kamera mit dem System zur Erkennung der Kamera gekoppelt werden.

Drucken Sie die rechte Pfeiltaste im Hauptmenü, um die Kameraeinstellungen auszuwahlen, und drucken Sie OK.

Koppeln:

1. Drucken Sie OK, um das Kopplungs-Menu aufzurufen.
2. Wahlen Sie die Kamera mit den Aufwarts- oder Abwartspeiltasten aus.
3. Drucken Sie OK, und der folgende Bildschirm erscheint.

1. Drucken Sie die Kopplungs-Taste innerhalb von 60 Sekunden für 2 Sekunden auf der Rückseite der Kamera.
2. Nach dem erfolglichen Koppeln der Kamera und des Monitors zeigt der Monitor PAIRING OK.
3. Drucken Sie die Menütaste, um zum Kamera-Menu zurückzukehren.

Hinweis: Wenn das Koppeln fehlgeschlagen ist, wiederholen Sie die oben genannten Schritte und achten Sie darauf, dass der Monitor und die Kamera für das Koppeln nicht weiter als 2 Meter entfernt sind.

Aktiv:

1. Wahlen Sie aktiv mit der Abwärtspfelitaste und drücken Sie OK.
2. Drücken Sie die Aufwärts- oder Abwärtspfleitaste, um die Kamera auszuwahlen.
3. Drucken Sie die linke oder rechte Pfeiltaste, um „On“ oder „Off“ auszuwahlen.
4. Drucken Sie die OK-Taste, um zu bestätigten und beenden.

Hinweis: nur gekoppelte Kameras konnen aktiv oder nicht aktiv eingestellt werden. Wenn eine Kamera ausgeschaltet ist, kann sie nicht in der Live-Ansicht gesehen, aufgezeichnet werden usw.

PIP-Einstellungen:

Stellen Sie die Grübe der Bildauflösung und Aufnahmequalität ein.

1. Wahlen Sie die PIP-Einstellungen mit den Aufwarts- oder Abwartspfeiltasten aus und drücken Sie OK.
2. Wahlen Sie die Kamera mit den Aufwarts- oder Abwartspfeiltasten aus und drucken Sie OK. Der folgende Bildschirm entscheid.

1. Drucken Sie die linke oder rechte Pfeiltaste, um „Resolution Size“ oder „Quality“ auszuwahlen.
2. Drucken Sie die linke oder rechte Pfeiltaste, um „Top“, „High“, „Medium“ oder „Low“ auszuwahlen.
3. Drucken Sie die OK-Taste, um einzustellen.
4. Drucken Sie die MENU-Taste, um zu bestätigen und beenden.

Hinweis: die hohe Auflösung ist VGA, und die niedrige ist CIF.

Alarm

Wenn PIR-Erkennung eingeschaltet ist, wird das System einen Alarm auslösen, wenn eine Bewegung erkannt wird.

1. Wahlen Sie den Alarm im Hauptmenu aus und drücken Sie OK.
2. Der Bildschirm zeigt die PIR-Erkennung, drücken Sie OK.
3. Drucken Sie "On" oder "Off" mit den Aufwarts- oder Abwartspfeiltasten.
4. Drucken Sie die OK-Taste, um zu bestätigten und beenden.

Live-Ansicht:

Drucken Sie die Quarter-Anzeigetaste, um die Art der Ansicht auszuwahlen.

Bild im Bild Ansicht

Quad Anzeige Vollbildansicht

Hinweis: benutzen Sie die linke und rechte Pfeiltaste, um eine Kamera auszuwahlen.

Drücken Sie die Anzeigemodus-Taste, um den zyklischen Ansichtsmodus zu öffnen. Fünf zyklischen Intervalle stehen. Ihnen zur Verfugung: 5s, 10s, 15s, 20s und 30s, und sie können unter dem „System“> Scanmodus-Zeitintervall im Hauptmenu eingestellt werden.

USB	Mobile Festplatte erfolgreich eingesetzt
LSD	SD-Karte erfolgreich eingesetzt
C1 C2 C3 C4	Kameraname
V	Aktuelle Kamera
	Aufnahmestatus
	Signalintensität

Sicherheitsvorkehrungs

Um das Risiko eines elektrischen Schlags zu verringern, sollte diese Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerätitte von der Spannungsvorsorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Nur mit einem trockenen Tuch saubern. Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Es kann keine Garantie oder Haftung für irgendwelche Änderungen oder Modifizierungen des Produkts oder fur Schaden übernommen werden, die aufgrund einer nicht ordnungsgemäß Anwendung des Produkts entstanden sind.

Allgemeines:

• Design und technische Daten können ohne vorherige Ankündigung geändert werden.
• Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.
• These Bedienungsanleitung wurde sorgfällig verfasst. Dennoch konnen darauf keine Rechte und Pflichten hergeleitet werden. König Electronic haftet nicht für mögliche Fehler in dieser Bedienungsanleitung oder deren Folgen.
• Bette bewahren Sie Bedienungsanleitung und Verpackung für spätere Verwendung auf.

Achtung:

Dieses Produkt ist mit thisem Symbol gekennzeichnet. Es bedeutet, dass die ausgedienten elektrischen und elektronischen Produkte nicht mit dem allgemeinen Haushaltsmull entsorgt werden dürfen. Für diese Produkte stehen gesonderte Sammelsysteme zur Verflügung.

FRANÇAIS

Introduction :

Bildchip: 1/4 tum CMOS

Lins: 2,0

Synfältsvinkel: 73

Infrarod upplysning (LED): 5 M

Skydd: IP54

Mikrofon: mono

Arbetstemperatur: -10°C~50°C

Spanning: 5 V DC/400 mA

Matt: 132x64x57mm (utan

Vikt: 287 g (inkusive kabel)

LCD monitor

Mottagningsfrekvens: 2.4-2.4835 GHz~ 50Hz

Kanaler: 4.

Storlek: 7

tum

TFTLCD
