ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ N405GT FADE NCOM Nolan

ΑΣΦΑΛΕΙΑ ΚΑΙ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ

ΣΥΓΧΑΡΗΤΗΡΙΑ... για την αγορά του καινούργιου κράνους σας.

To design, η εργονομία, η άνεση, η αεροδυναμικότητα, οι απλοί και λειτουργικοί χειρισμοί· όλα έχουν σχεδιαστεί και κατασκευαστεί για να έχετε ένα μοντέρνο προϊόν και με τις μέγιστες αποδόσεις, σε θέση να ικανοποιεί ακόμη και τις πιο υψηλές απαιτήσεις ως προς την ασφάλεια και την άνεση.

ΑΣΦΑΛΕΙΑ ΚΑΙ ΚΑΝΟΝΕΣ ΧΡΗΣΗΣ

ΣΗΜΑΝΤΙΚΟ

- Διαβάστε αυτό το εγχειρίδιο και όλα τα άλλα έγγραφα που περιλαμβάνονται πριν από τη χρήση του κράνους σας, επειδή περιέχει σημαντικές πληροφορίες που θα σας βοηθήσουν να κάνετε καλύτερη χρήση του κράνους, εύκολα και με ασφάλεια.

- Η παραλειψη τήρησης των οδηγιών αυτών μπορεί να μειώσει την προστασία που παρέχει το κράνος και επομένως να δημιουργήσει κίνδυνο για την ακεραιότητα σας.

ΧΡΗΣΗ ΤΟΥ ΚΡΑΝΟΥΣ

- Το κράνος έχει κατασκευαστεί ειδικά για μοτοσικλετιστική και μοτοποδηλατική χρήση δεν πρέπει επομένως να χρησιμοποιείται διαφορετικά (για άλλες χρήσεις ή σκοπούς) επειδή σε αυτή την περίπτωση δεν εξασφαλίζει την ίδια προστασία.

- Σε περίπτωση ατυχήματος, το κράνος είναι ένα στοιχείο προστασίας που επιτρέπει τον περιορισμό των τραυματισμών και των βλαβών στο κεφάλι. Παρ' όλα αυτά, δεν μπορεί από μόνο του να εξαλείψει τον κίνδυνο σοβαρού τραυματισμού και/ή θανάτου, που εξαρτάται από τις διαφορες συνθήκες κάθε πρόσκρουσης· γι' αυτό οδηγείτε προσεκτικά.

- Να φοράτε πάντα κράνος σας καλά κουμπωμένο κατά την οδήγηση δικύκλων, προκειμενου να επωφεληθείτε από όλες τις δυνατότητες προστασίας που παρέχει.

- Μην φοράτε ποτέ κασκόλ κάτω από το σύστημα πρόσδεσης ή σκούφους οποιουδήποτε τύπου κάτω από το κράνος.

- Το κράνος μπορεί να μειώσει τους ήχους της κυκλοφορίας. Ωστόσο, σε κάθε περίπτωση, βεβαιωθείτε ότι αντιλαμβάνεστε καλα τους απαραίτητους ήχους όπως τις κόρνες και τις σειρήνες έκτακτης ανάγκης.

- Κρατήστε το πάντα μακριά από πηγές θερμότητας, όπως το σιλανσιέ της εξάτμισης, τη βάση της μπαγκαζιέρας ή τον θάλαμο επιβατών ενός μέσου μεταφοράς.

- Μην τροποποιείτε ή/και επεμβαίνετε στο κράνος (έστω και εν μέρει) για οποιονδήποτε λόγο. Τοποθετείτε μόνο εξαρτήματα ή/και ανταλλακτικά κατάλληλα για το συγκεκριμένο μοντέλο κράνους.

- Δεν είναι πάντοτε εμφανείς, οι ζημίες στο κράνος, που μπορεί να προκληθούν από τυχαίες πτώσεις. οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί.

- Σε περίπτωση αμφιβολιών σχετικά με την ακεραιότητα και την ασφάλεια του κράνους μην το χρησιμοποιήσετε και απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης, για να το ελέγξετε.

ΕΠΙΛΟΓΗ ΤΟΥ ΚΡΑΝΟΥΣ

Μέγεθος

- Για να εντοπίσετε το σωστό μέγεθος, φορέστε κράνη με διαφορετικά μεγέθη, και επιλέξτε αυτό που προσαρμόζεται καλύτερα στο σχήμα του κεφαλιού σας και το οποίο παρουσιάζει πλήρη σταθερότητα όταν το φορέστε και το δέσετε κατάλληλα και με το οποίο αισθάνεστε συγχρόνως άνετα.

- Ένα κράνος που είναι πολύ μεγάλο μπορεί να γλιστρήσει προς τα κάτω και να καλύψει τα μάτια, ή να γυρίσει στο πλάι κατά την οδήγηση.

- Κρατήστε το στο κεφάλι σας για μερικά λεπτά και βεβαιωθείτε ότι δεν υπάρχουν ζώνες πίεσης, που, μετά από αρκετό χρόνο μπορούν να προκαλέσουν μούδιασμα ή πονοκέφαλο.

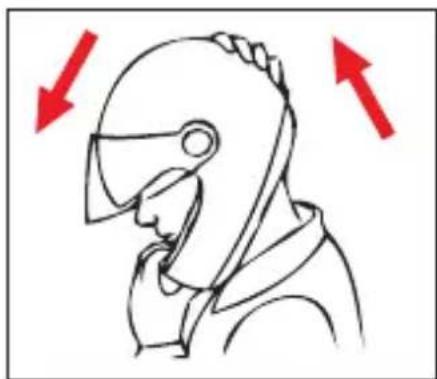

Βγάλσιμο του κράνους

- Με το κράγος φορεμένο και με δεμένο το λουράκι του, δοκιμάστε να βγάλετε το κράνος όπως υποδεικνύεται στην εικόνα (Εικ. Α). Πράγματι, σε περίπτωση ατυχήματος, οι υπάρχουσες

δυνάμεις και οι διαφορετικές κατευθύνσεις προς τις οποίες ενεργούν αυτές οι δυνάμεις μπορούν να προκαλέσουν περιστροφές του κράνους ή ακόμη και την αφαίρεση του κράνους από το κεφάλι εάν αυτό δεν έχει προσδεθεί τέλεια.

- Το κράνος δεν πρέπει να γυρνάει, να κινείται ελεύθερα στο κεφάλι ή να βγαίνει. Διαφορετικά, ρυθμίστε το μήκος από το λουράκι ή αλλάξτε μέγεθος κράνους. Δοκιμάστε και πάλι.

Σύστημα συγκράτησης

- Το σύστημα συγκράτησης (λουράκι) είναι ρυθμισμένο από τον κατασκευαστή σε ένα κανονικό μήκος· πριν το χρησιμοποιήσετε επαληθεύστε την ορθότητα της προ- ρύθμισης.

- Να βεβαιώνεστε πάντα ότι το λουράκι έχει κουμπώσει καλά και σφιχτά, ώστε να κρατάει το κράνος σταθερά στο κεφάλι. Σε κάθε περίπτωση, πριν από την αναχώρηση, βεβαιωθείτε ότι το λουράκι είναι καλά σφιγμένο κάτω από το πηγούνι, όσο το δυνατόν πιο πίσω στον λαιμό, αλλά χωρίς να είναι άβολο.

- Το σωστό τέντωμα στο λουράκι θα πρέπει να επιτρέπει την κανονική αναπνοή και την κατάποση, αλλά χωρίς να μπορείτε να περάσετε ένα δάχτυλο ανάμεσα στο λουράκι και τον λαιμό.

- Προσοχή: το κουμπί που ενδεχομένως υπάρχει στο λουράκι έχει αποκλειστικά τη λειτουργία να αποτρέπει την ελεύθερη κίνηση της άκρης του, αφού το δέσετε σωστά.

ZEΛATINA

- Αν η ζελατίνα έχει υποστεί βλάβη και έχει έντονες γρατσουνιές που μειώνουν την ορατότητα, είναι πιθανό η προστατευτική επικάλυψη να έχει υποβαθμιστεί και ως εκ τούτου η ζελατίνα πρέπει να αντικατασταθεί.

- Η ζελατίνα μπορεί να χρησιμοποιηθεί αποκλειστικά με το μοντέλο κράνους για το οποίο έχει σχεδιαστεί.

-Μην βάζετε αυτοκόλλητα και χρώματα.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΚΑΘΑΡΙΣΜΟΣ

- Δεν είναι πάντοτε εμφανείς, οι ζημίες στο κράνος, που μπορεί να προκληθούν από τυχαίες πτώσεις. οποιοδήποτε κράνος έχει υποστεί βίαιη πρόσκρουση πρέπει να αντικατασταθεί.

- Προσοχή: το κράνος και η ζελατίνα μπορεί να υποστούν σοβαρές ζημιές από ορισμένες κοινές ουσίες χωρίς η βλάβη να είναι εμφανής. Για να καθαρίσετε το κράνος και τη ζελατίνα, χρησιμοποιήστε μόνο ουδέτερο σαπούνι και χλιαρό νερό· αφήστε το να στεγνώσει σε θερμοκρασία περιβάλλοντος, μακριά από τον ήλιο και/ή πηγές θερμότητας.

- Προσοχή: μη χρησιμοποιείτε ποτέ βενζίνη, διαλυτικό, βενζόλιο, διαλυτικά ή άλλες χημικές ουσίες, διότι μπορούν:

• να προκαλέσουν ανεπανόρθωτη ζημία στο κράνος;

- να αλλάξουν τις οπτικές ιδιότητες, να υποβαθμίσουν τις μηχανικές ιδιότητες και να αποδυναμώσουν την προστατευτική επεξεργασία της ζελατίνας.

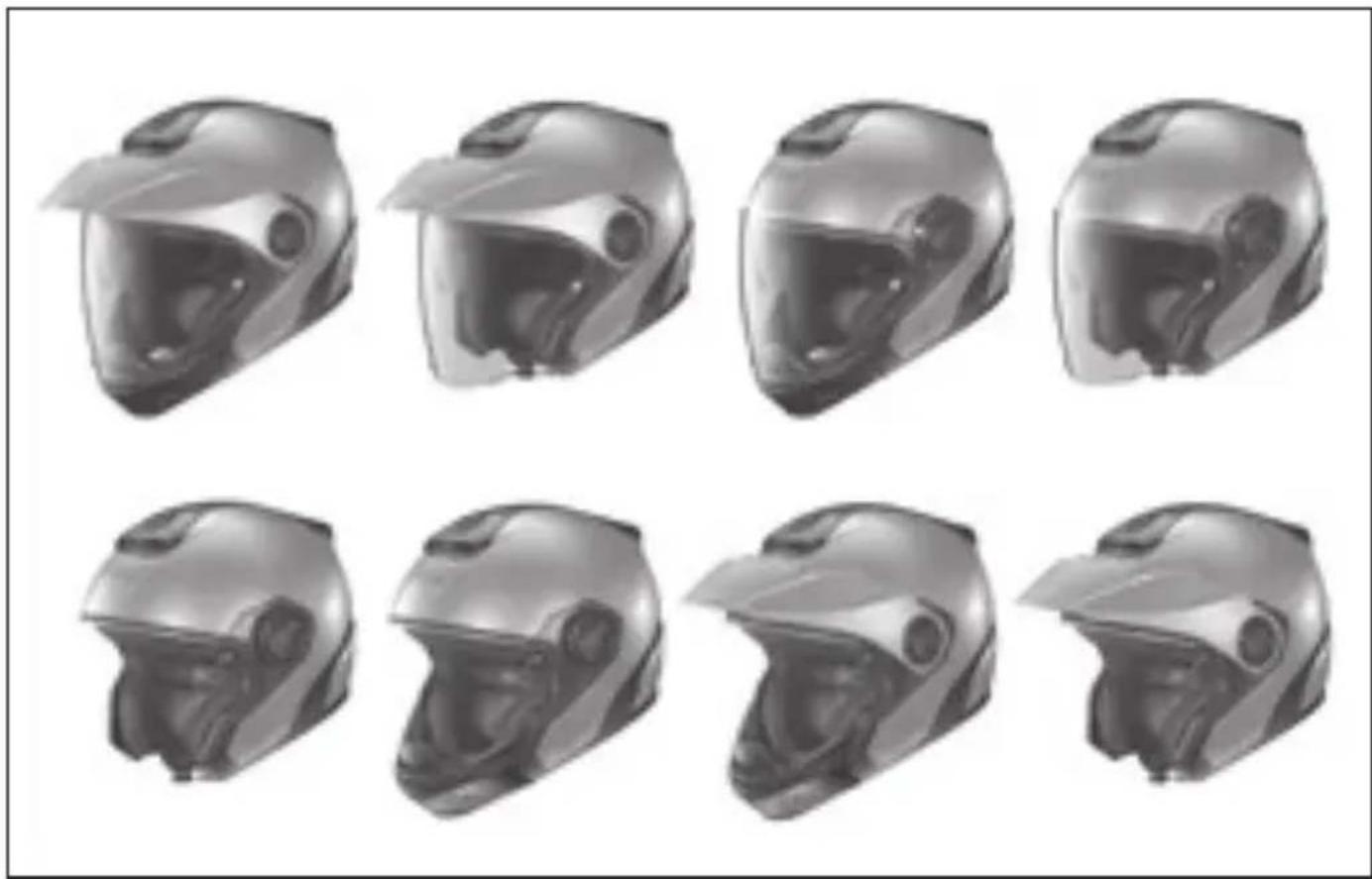

Eik. A

Το κράνος Ν40₅ GT μπορεί να χρησιμοποιηθεί σε 8 διαφορετικές διαμορφώσεις. Χαρακτηρίζεται από την παρουσία τριών στοιχείων (ζελατίνα, αποσπώμενο προστατευτικό υποσιάγωνο και γείσο) που μπορούν να τοποθετηθούν στο προϊόν όλα μαζί, ανά ζεύγη, το καθένα ξεχωριστά ή να αφαιρεθούν όλα από αυτό (Εικ. 1).

Η χρήση του κράνους στις διαμορφώσεις με υποσιάγωνο αγκιστρωμένο και ζελατίνα κλειστή, προσφέρει φυσικά ύψηλότερο επίπεδο προστασίας σε σχέση με άλλες διαμορφώσεις.

Τα καλύμματα των σχισμών στερέωσης του υποσιάγωνου (που πρέπει να είναι τοποθετημένα στην περίπτωση που το κράνος χρησιμοποιείται χωρίς υποσιάγωνο) υπάρχουν στο κουτί.

Το γείσο και οι πλευρικές πλακέτες (που πρέπει να τοποθετούνται στο κράνος όταν χρησιμοποιείται χωρίς ζελατίνα) είναι, ανάλογα με τις εκδόσεις του προϊοντος, διαθέσιμα απευθείας επάνω στο ίδιο το προϊόν, στο κουτί ή σε κάθε περίπτωση σαν βοηθητικό εξάρτημα/ανταλλακτικό.

ΠΛΕΥΡΙΚΟΙ ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΙ ΠΕΙΡΟΙ

1. Αποσυναρμολόγηση πλευρικών περιστρεφόμενων πείρων

1.1. Ξεκουμπώστε το αριστερό κάλυμμα ασφάλειας από τον σχετικό πλευρικό περιστρεφόμενο πείρο τραβώντας το προς τα έξω, χωρίς όμως να το βγάλετε (Εικ. 2Α).

ΠΡΟΣΟΧΗ: αν τραβήξετε υπερβολικά το κάλυμμα όταν το ξεκουμπώνετε από τον περιστρεφόμενο πείρο μπορεί να προκαλέσετε ζημιά στο κάλυμμα ή στον περιστρεφόμενο πείρο.

1.2. Γυρίστε τον περιστρεφόμενο πείρο με το κάλυμμα ξεκούμπωτο προς τα επάνω (Εικ. 2Β).

1.3. Αφαιρέστε τον περιστρεφόμενο πείρο με το κάλυμμα από το κράνος τραβώντας τον προς τα έξω έτσι ώστε τα εσωτερικά κουμπώματα μπαγιονέτ "Α" του περιστρεφόμενου πείρου να βγουν από τις αντίστοιχες θέσεις του πλευρικού μηχανισμού (Εικ. 3).

1.4. Επαναλάβατέ τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.

2. Συναρμολόγηση πλευρικών περιστρεφόμενων πείρων

2.1. Τοποθετήστε τον πλευρικό αριστερό περιστρεφόμενο πείρο με το σχετικό κάλυμμα στον μηχανισμό της ζελατίνας και περάστε τα εσωτερικά κουμπώματα μπαγιονέτ “Α” στις αντίστοιχες θέσεις του πλευρικού μηχανισμού (Εικ. 3).

2.2. Γυρίστε τον περιστρεφόμενο πείρο με το κάλυμμα προς το πίσω μέρος του κράνους (Εικ. 2Β). Ασφαλίστε τον περιστρεφόμενο πείρο πατώντας το κάλυμμα ασφαλείας (Εικ. 2Α). Βεβαιωθείτε ότι το καπάκι είναι κουμπωμένο σταθερά στον περιστρεφόμενο πείρο.

2.3. Επαναλάβατε τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.

ΠΡΟΣΟΧΗ

- Να επαληθεύετε πάντα ότι οι περιστρεφόμενοι πείροι και τα καλύμματα ασφαλείας είναι σωστά τοποθετημένα και καλά στερεωμένα στους πλευ- ρικούς μηχανισμούς.

- Εάν η επιλεγμένη διαμόρφωση του κράνους περιλαμβάνει τη ζελατίνα και- /ή το γείσο δοκιμάστε να τα χειριστείτε (βλέπε τις οδηγίες παρακάτω) και βεβαιωθείτε ότι οι περιστρεφόμενοι πείροι παραμένουν σταθερά στις θέ- σεις τους.

- Ανεξάρτητα από τη διαμόρφωση και από τα βοηθητικά εξαρτήματα που έχουν τοποθετηθεί στο κρανος, μην χρησιμοποιείτε ποτέ το κράνος χωρίς να έχετε τοποθετήσει σωστά τους πλευρικούς περιστρεφόμενους πείρους.

- Μην αφαιρείτε ποτέ τους πλευρικούς μηχανισμούς από το κέλυφος.

- Εάν οἱ πλευρικοί μηχανισμοί παρουσιάζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης Nolan

ΓΕΙΣΟ

(Διαθέσιμη στη σειρά παραγωγής ή ως προαιρετικό εξάρτημα/ανταλλακτικό). Το γείσο μπορεί να τοποθετηθεί επάνω από τη ζελατίνα ή, αν αυτή δεν υπάρχει, επάνω από τις πλευρικές πλακέτες.

Το γείσο μπορεί επίσης να ρυθμιστεί σε δύο θέσεις περιστρέφοντας το προς τα επάνω ή προς τα κάτω (Εικ. 4).

ΠΡΟΣΟΧΗ

Για χρήση στο δρόμο, το γείσο πρέπει να ρυθμίζεται στη θέση “0” μέγιστου ύψους (Εικ. 4).

3. Αποσυναρμολόγηση γείσου

Για να αποσυναρμολογήσετε το γείσο αφαιρέστε πρώτα τους πλευρικούς περιστρεφόμενους πείρους (βλέπε προηγούμενες οδηγίες).

Αφαιρέστε το γείσο από τους πλευρικούς μήχανισμούς έτσι ώστε τα εσωτερικά κουμπώματα μπαγιονέτ “Β” του γείσου να βγούνε από τις θέσεις τους (Εικ. 5).

Τοποθετήστε και πάλι τους πλευρικούς περιστρεφόμενους πείρους (βλέπε προ- ηγούμενες οδηγίες).

4. Συναρμολόγηση γείσου

Για να συναρμολογήσετε το γείσο αφαιρέστε πρώτα τους πλευρικούς περιστρεφόμενους πείρους (βλέπε προηγούμενες οδηγίες).

4.1. Τοποθετήστε το αριστερό πλευρικό τμήμα του γείσου στον αντίστοιχο πλευρικό μηχανισμό και περάστε τα εσωτερικά κουμπώματα μπαγιονέτ “Β” στις σχετικές θέσεις του πλευρικού μηχανισμού (Εικ. 5).

4.2. Τοποθετήστε τον αριστερό πλευρικό περιστρεφόμενο πείρο (βλέπε προηγούμενες οδηγίες).

4.3. Έπάναλάβατέ τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.

ΠΡΟΣΟΧΗ

- Το γείσο μπορεί να τοποθετηθεί επάνω από τη ζελατίνα ή, αν αυτή δεν υπάρχει, επάνω από τις πλευρικές πλακέτες.

- Για χρήση στο δρόμο, το γείσο πρέπει να ρυθμίζεται στη θέση “0” μέγιστου ύψους (Εικ. 4).

- Βεβαιωθείτε ότι οι μηχανισμοί λειτουργούν και ότι οι πλευρικοί περιστρεφόμενοι πείροι έχουν συναρμολογηθεί σωστά. Περιστρέψτε το γείσο προς τα επάνω και προς τα κάτω ελέγχοντας ότι συγκρατείται από τους μηχανισμούς στις δύο αντίστοιχες θέσεις. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παραπάνω.

- Μην ζορίζετε το γείσο πέρα από το τέρμα της διαδρομής του: αυτό μπορεί να προκαλέσει βλάβη στο γείσο ή τους μηχανισμούς ή τους πλευρικούς περιστρεφόμενους πείρους.

- Μην χρησιμοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά το γείσο και τους περιστρεφόμενους πείρους.

- Εάν το γείσο τοποθετηθεί επάνω από τη ζελατίνα βεβαιωθείτε για τη σω- στή λειτουργία της ζελατίνας ανοίγοντας και κλείνοντας την τελείως.

ΣΗΜΕΪΩΣΗ: σε άυτή την διαμόρφωση, δηλαδή με το γείσο τοποθετημένο έπάνω από τη ζελατίνα, κατά την τελευταία φάση του χειρισμού για το άνοιγμα της ζελατίνας, αυτή φτάνει στο γείσο και πρέπει να γυρίσει και άλλο μέχρι να φτάσει σε πιο ψηλή θέση σε σχέση με τη θέση “0” (Εικ. 6). Κατά τον χειρισμό κλεισίματος της ζελατίνας, το γείσο πρέπει αντίθετα να παραμείνει αρχικά στη θέση μέγιστου ανοίγματος στην οποία έφτασε πριν (πιο ψηλά σε

σχέση με τη θέση “0”) και, στη συνέχεια, να συρθεί αυτόματα προς τα κάτω, μαζί με τη ζελατίνα, φτάνοντας και παραμένοντας σταθερό στη θέση “0”.

• Μην αφαιρείτε ποτέ τους πλευρικούς μηχανισμούς από το κέλυφος.
• Εάν οι πλευρικοί μηχανισμοί παρουσίαζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης Nolan

ZEΛATINA

5. Αποσυναρμολόγηση ζελατίνας

Για να αποσυναρμολογήσετε τη ζελατίνα αφαιρέστε πρώτα τους πλευρικούς περιστρεφόμενους πείρους και, αν έχει τοποθετηθεί το γείσο (βλεπε προηγουμενες οδηγίες).

5.1. Άνοίξτε τελείως τη ζελατίνα (Εικ. 7).
5.2. Ωθήστε τον μοχλό αποσύνδεσης του αριστερού πλευρικού μηχανισμού προς τα επάνω μέχρι το τέρμα της διαδρομής του ξεπερνώντας την πλευρική στεγανοποίηση (Εικ. 8) και στη συνέχεια απομακρύνετε τη ζελατίνα από το κράνος (Εικ. 9).
5.3. Αφήστε τον μοχλό απελευθέρωσης και βάλτε τον και πάλι, προς τα κάτω, στην αρχική του θέση ξεπερνώντας την πλευρική στεγανοποίηση.
5.4. Επαναλάβατε τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.

6. Συναρμολόγηση ζελατίνας

6.1. Τοποθετήστε το αριστερό πλευρικό μέρος της ζελατίνας στον αντίστοιχο πλευρικό μηχανισμό κεντράροντας την πλαϊνή οπή της ζελατίνας με τον ίδιο τον μηχανισμό (Είκ. 9).
6.2. Ωθήστε τον μοχλό αποσύνδεσης του μηχανισμού προς τα πάνω μέχρι το τέρμα της διαδρομής του ξεπερνώντας την πλευρική στεγανοποίηση και στη συνέχεια πιεστε τη ζελατίνα πάνω στον μηχανισμό (Εικ. 8, 9).
6.3. Αφήστε τον μοχλό απελευθέρωσης και βάλτε τον και πάλι, προς τα κάτω, στην αρχική του θέση ξεπερνώντας την πλευρική στεγανοποίηση· βεβαιω-θείτε στη συνέχεια ότι η ζελατίνα παραμένει στερεωμένη στον μηχανισμό τραβώντας την προς τα εξω.
6.4. Επαναλάβατε τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.
6.5. Εάν επιθυμείτε, τοποθετήστε και παλι το γείσο επάνω από τη ζελάτινα- στο τέλος, να τοποθετείτε πάντα και τους δύο πλευρικούς περιστρεφόμε- νους πείρους (βλέπε προηγούμενες οδηγίες).
6.6. Κλείστε τελείως τη ζελατίνα.

ΠΡΟΣΟΧΗ

- Βεβαιωθείτε ότι οι μηχανισμοί λειτουργούν σωστά. Ανοίξτε και κλείστε τη ζελατίνα ελέγχοντας ότι αυτή συγκρατείται από τους μηχανισμούς στις αντίστοιχες θέσεις.

Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται πα- ραπάνω.

• Εάν τοποθετηθεί το γείσο επάνω από τη ζελατίνα βεβαιωθείτε για τη σω- στή λειτουργία του όπως περιγράφηκε προηγουμένως.
• Μην χρησιμοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά τη ζελατίνα τους πλευρικούς περιστρεφόμενους πείρους.
• Μην αφαιρείτε ποτέ τους πλευρικούς μηχανισμούς από το κέλυφος.
• Εάν οι πλευρικοί μηχανισμοί παρουσιάζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης Nolan

ΑΠΟΣΠΩΜΕΝΟ ΠΡΟΣΤΑΤΕΥΤΙΚΟ ΥΠΟΣΙΑΓΩΝΟ

7. Αποσύνδεση του αποσπώμενου προστατευτικού υποσιάγωνου

7.1. Ανοίξτε τελείως τη ζελατίνα.

7.2. Πιέστε προς τα κάτω τους μοχλούς αποσύνδεσης του υποσιάγωνου δεξιά και αριστερά και ταυτόχρονα βγάλτε το υποσιάγωνο από το κράνος, τραβώντας προς τα έξω (Εικ. 10).

ΠΡΟΣΟΧΗ

Κάθε φορά που θέλετε να αποσυνδέσετε το υποσιάγωνο για να χρησιμοποιήσετε το κράνος στη διαμόρφωση jet, βάλτε τα καλύμματα των σχισμών στερέωσης του υποσιάγωνου (καλύμματα υποσιάγωνου) δεξιά και αριστερά στις αντίστοιχες σχισμές που υπάρχουν στα πλαϊνα πλαίσια δεξιά και αριστερά και πατήστε προς το εσωτερικό του κράνους μέχρι να ακούστε το κλικ κουμπώματος (Fig. 11).

ΣΗΜΕΙΩΣΗ. τα καλύμματα υποσιάγωνου δεξιά και αριστερά διαφέρουν μεταξύ τους και επισημαίνονται στο πίσω μέρος αντίστοιχα με “DX” (δεξιά) και “SX” (αριστερά).

8. Σύνδεση του αποσπώμενου προστατευτικού υποσιάγωνου

Πριν συνδέσετε το υποσιάγωνο στο κράνος πρέπει να αφαιρέσετε το κάλυμμα υποσιάγωνου, ενεργώντας ως,εξής:

8.1. Ανοίξτε τελείως τη ζελατίνα

8.2. Αφαιρέστε τα καλύμματα υποσιάγωνου δεξιά και αριστερά, τραβώντας τα προς τα έξω (Εικ. 11).

8.3. Βάλτε ταυτόχρονα το δεξιό και αριστερό άκρο του υποσιάγωνου στις σχισμές που υπαρχουν στα αντίστοιχα πλευρικά πλαίσια του κράνους και πιέστε το υποσιάγωνο προς το εσωτερικό του κράνους μέχρι να ακουστεί το κλικ κουμπώματος και στις δύο πλευρές (Εικ. 12).

8.4. Βεβαιωθείτε ότι το υποσιάγωνο συνδέθηκέ σωστά και στα δύο άκρα τρα- βώντας ελαφρά το ίδιο το υποσιάγωνο προς την εξωτερική πλευρά του κράνους.

ΠΡΟΣΟΧΗ

- Σε καμία περίπτωση και για κανένα λόγο μην αφαιρέσετε ή αποσυναρμο- λογησετε την ημίσκληρη εσωτερική επένδυση του προστατευτικού υποσιά- γωνου.

- Όταν το κράνος χρησιμοποιείται χωρίς αποσπώμενο προστατευτικό υποσιάγωνο τοποθετείτε πάντα τα καλύμματα υποσιάγωνου που παρέχονται με τον στάνταρ εξοπλισμό.

- Σε περίπτωση αμφιβολίας σχετικά με τη λειτουργία του χειροκίνητου μη- χανισμού απελευθερωσης του υποσιάγωνου, απευθυνθείτε σε ενα σημείο πώλησης Nolan.

PINLOCK

(Διαθέσιμη στη σειρά παραγωγής ή ως προαιρετικό εξάρτημα/ανταλλακτικό).

9. Συναρμολόγηση εσωτερικής ζελατίνας PINLOCK®

9.1. Αποσυναρμολογήστε τη ζελατίνα (βλέπε προηγούμενες οδηγίες).

9.2. Βεβαιωθείτε ότι η εσωτερική επιφάνεια της ζελατίνας είναι καθαρή, και ελέγξτε ότι οι εξωτερικοί μοχλοί ρύθμισης των πείρων είναι γυρισμένοι προς τα μέσα (Εικ. 13).

9.3. Τοποθετήστε την εσωτερική ζελατίνα PINLOCK® στη ζελατίνα.

ΠΡΟΣΩΧΗ: το προφίλ σιλικόνης της εσωτερικής ζελατίνας PINLOCK ^® πρέπει να έρχεται σε επαφή με την εσωτερική επιφάνεια της ζελατίνας.

9.4. Τοποθετήστε τη μία πλευρά της εσωτερικής ζελατίνας PINLOCK σε έναν από τους δύο πείρους της ζελατίνας και στερεώστε την (Εικ. 14).

9.5. Ανοίξτε τη ζελατίνα και πιάστε στον άλλον πείρο τη δεύτερη πλευρά της εσωτερικής ζελατίνας PINLOCK® (Εικ. 15).

9.6. Αφήστε και πάλι ελεύθερη τη ζελατίνα.

9.7. Αφαιρέστε την προστατευτική μεμβράνη, της εσωτερικής ζελατίνας PINLOCK® και βεβαιωθείτε ότι όλο το προφίλ σιλικόνης της ζελατίνας είναι προσκολλημένο στη ζελατίνα.
9.8. Συναρμολογήστε τη ζελατίνα στο κράνος (βλέπε προηγούμενες οδηγίες).

'Ελεγχος και ρύθμιση της τάνυσης της εσωτερικής ζελατίνας PINLOCK®

Ελέγξτε τη σωστή συναρμολόγηση της εσωτερικής ζελατίνας PINLOCK® ανοίγοντας και κλείνοντας τη ζελατίνα και ελέγχοντας ότι δεν υπάρχει σχετική κίνηση μεταξύ της εσωτερικής ζελατίνας και της ζελατίνας.

Αν η εσωτερική ζελατίνα PINLOCK δεν είναι καλά στερεωμένη στη ζελατίνα χειριστείτε ταυτόχρονα τους δύο εξωτερικούς μοχλούς ρύθμισης των πείρων περιστρέφοντάς τους προς τα επάνω σταδιακά και χωρίς υπερβολή για να αυξήσετε την τάνυση (Εικ. 14). Η μέγιστη τάνυση επιτυγχάνεται όταν οι εξωτερικοί μοχλοί ρύθμισης των πείρων είναι στραμμένοι προς τα έξω.

ΠΡΟΣΟΧΗ

• Η ενδεχόμενη παρουσία σκόνης μεταξύ των δύο ζελατινών μπορεί να προκαλέσει γρατσουνιές και στις δύο επιφάνειες.
• Ζελατίνες και εσωτερικές ζελατίνες PINLOCK® που έχουν υποστεί φθορά από γρατσουνιές ενδέχεται να παρέχουν μειωμένη ορατότητα και πρέπει να αντικαθίστανται.
• Ελέγχετε τακτικά ότι η τάνυση της εσωτερικής ζελατίνας PINLOCK είναι σωστή και ότι δεν κινείται, ώστε να μην μπορεί να προκαλέσει γρατσουνιές στις δύο επιφάνειες.
• Σε περίπτωση που κατά τη διάρκεια της χρήσης παρουσιαστούν φαινόμενα θαμπώματος της ζελατίνας του κράνους ή/και σχηματισμός συμπυκνώματος μεταξύ ζελατίνας και εσωτερικής ζελατίνας, ελέγξετε τη σωστή συναρμολογηση και τάνυση της εσωτερικής ζελατίνας PINLOCK®.
• Η υπερβολική και πρόωρη τάνυση της εσωτερικής ζελατίνας PINLOCK® μπορεί να προκαλέσει την υπερβολική προσκολληση της στην επιφάνεια της ζελατίνας ή/και μόνιμες αλλοιώσεις σε αυτήν με επακόλουθο να μην μπορούν να εκτελεστούν σωστά οι ακόλουθες ρυθμισεις.
• Η έντονη εφίδρωση/αναπνοή, η χρήση σε ιδιαίτερες κλιματικές συνθήκες (χαμηλες θερμοκρασίες και/ή αυξημένη υγρασία και/ή απότομες αλλαγές της θερμοκρασίας και/ή έντονη βροχή) και/ή έντονη και παρατεταμένη χρήση μπορούν να προκαλέσουν μείωση της αποτελεσματικότητας της εσωτερικής ζελατίνας PINLOCK® προκαλώντας θάμπωμα ή σχηματισμό συμπυκνώματος σε αυτήν. Σε αυτές τις περιπτώσεις, μετά τη χρήση, για να αποκαταστήσετε την αποτελεσματικότητα του συστήματος, αφαιρέστε την εσωτερική ζελατίνα PINLOCK® από τη ζελατίνα του κράνους και στεγνώστε την με ξηρό και χλιαρό αέρα. Ακολουθήστε την ίδια διαδικασία και για το κράνος, το οποίο θα πρέπει να αφήνετε να στεγνώσει για να αφαιρέσετε τυχόν υγρασία που σχηματίστηκε στο εσωτερικό του εξαιτίας των συνθηκών που περιγράφηκαν παραπάνω.

10. Αποσυναρμολόγηση εσωτερικής ζελατίνας PINLOCK®

10.1. Αποσυναρμολογήστε τη ζελατίνα που φέρει την εσωτερική ζελατίνα PINLOCK® (βλέπε προηγούμενες οδηγίες i).

10.2. Ανοίξτε τη ζελατίνα και απασφαλιστε την εσωτερική ζελατίνα PINLOCK® από τους πείρους (Εικ. 13).

10.3. Αφήστε και πάλι ελεύθερη τη ζελατίνα.

Συντήρηση και καθαρισμός

- Αποσυναρμολογήστε την εσωτερική ζελατίνα PINLOCK® από τη ζελατίνα. Χρησιμοποιώντας ένα υγρό και μαλακό πανί, καθαρίστε απαλά με υγρό ουδέτερο σαπούνι. Αφαιρέστε κάθε ίχνος σαπουνιού κάτω από τρεχούμενο νερό.

• Αφήστε την εσωτερική ζελατίνα να στεγνώσει χωρίς να την τρίψετε, με τη βοήθεια ξηρού και χλιάρού αέρα.
• Για να διατηρήσετε τα χαρακτηριστικά της εσωτερικής ζελατίνας αναλλοί- ωτα στο περασμα του χρόνου, μετά από τη χρήση του κράνους αφήστε το να στεγνώσει σε αεριζόμενο και ξηρό χώρο, με τη ζελατίνα ανοιχτή. Κρα- τήστε το μακριά από πηγές θερμοτητας και φυλάξτε το σε σκοτεινο χώρο.
• Μη χρησιμοποιείτε διαλυτικά ή χημικά προϊόντα.

ΠΛΕΥΡΙΚΕΣ ΠΛΑΚΕΤΕΣ

Όταν το κράνος Ν405 GT διαμορφώνεται σε έκδοση χωρίς ζελατίνα πρέπει να τοποθετηθούν για αντικατάσταση της οι πλευρικές πλακέτες.

11. Συναρμολόγηση πλευρικών πλακετών

Για να συναρμολογήσετε τις πλευρικές πλακέτες αφαιρέστε πρώτα τους πλευρικούς περιστρεφομενους πείρους και στη συνέχεια, αν έχουν τοποθετηθεί, το γείσο και τη ζελατίνα (βλέπε προηγούμενες οδηγίες).

11.1. Τοποθετήστε την αριστερή πλευρική πλακέτα στον αντίστοιχο πλευρικό μηχανισμό κεντράροντας την πλαϊνή οπή της με τον μηχανισμό και τα σχετικά δόντια (Είκ. 16).
11.2. Εάν επιθυμείτε να τοποθετήστε το γείσο επάνω από τις πλακέτες δείτε τις σχετικές οδηγίες συναρμολόγησης.
11.3. Τοποθετήστε τον αριστερό πλευρικό περιστρεφόμενο πείρο με βάση τις οδηγίες που παρέχονται παραπάνω.
11.4. Επαναλάβατε τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.

12. Αποσυναρμολόγηση πλευρικών πλακετών

Για να αποσυναρμολογήσετε τις πλευρικές πλακέτες αφαιρέστε πρώτα τους πλευρικούς περιστρεφόμενους πείρους και, αν έχει τοποθετηθεί το γείσο (βλέπε προηγούμενες οδηγίες).

Αφαιρέστε στη συνέχεια τις πλακέτες από τους πλευρικούς,μηχανισμούς. Στη συνέχεια τοποθετήστε τη ζελατίνα και μετά το τυχόν γείσο όπως περιγράφεται στις προηγούμενες οδηγίες.

ΠΡΟΣΟΧΗ

• Όταν θέλετε να χρησιμοποιήσετε το κράνος σε διαμόρφωση χωρίς ζελατίνα να τοποθετείτε πάντα τους πλευρικούς περιστρεφόμενους πείρους και τις πλευρικές πλακέτες.
• Μην χρησιμοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά τις πλακέτες και τους πλευρικούς περιστρεφόμενους πείρους.
• Εάν τοποθετηθεί το γείσο επάνω από τις πλακέτες βεβαιωθείτε για τη σω- στή λειτουργία του όπως περιγράφηκε προηγουμένως.
• Μην αφαιρείτε τους πλευρικούς μηχανισμούς από το κέλυφος.
• Εάν οι πλευρικοί παρουσιάζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης Nolan.

VISION PROTECTION SYSTEM (VPS)

Το αποκλειστικό εσωτερικό VISION PROTECTION SYSTEM (VPS) είναι μια αντηλιακή ζελατίνα από LEXAN™(*) με αντιχαρακτική/αντιθαμπωτική επεξεργασία (scratch-resistant/fog-resistant), απλή και άνετη στη χρήση της: μπορείτε να την κατεβάσετε για να την ενεργοποιήσετε ή να την σηκωσετε για να την αποκλείσετε από το οπτικό πεδίο. Είναι χρήσιμη σε όλες τις περιπτώσεις, στις μεγάλες διαδρομές εκτός πόλης ή για μικρες διαδρομές εντός της πόλης.

Το καίνοτόμο σύστημα σύνδεσης, επιτρέπει επίσης την αποσυναρμολόγηση

και συναρμολόγηση της αντηλιακής ζελατίνας χωρίς τη βοήθεια εργαλείων για τις τακτικές επεμβάσεις συντήρησης και καθαρισμού.

Λειτουργία του VPS

Ο μηχανισμός του VPS επιτρέπει την ενεργοποίηση της αντηλιακής ζελατίνας με μια απλή κίνηση, κατεβάζοντάς την ώστε να καλύπτει εν μέρει το οπτικό πεδίο της ζελατίνας και καθορίζοντας έτσι την επιθυμητή μείωση της διαπερατότητας του φωτός. Ανά πάσα στιγμή, πάντα με μια απλή κίνηση και αγεξάρτητα από τη ζελατίνα, το VPS μπορεί στη συνέχεια να απενεργοποιηθεί και να ανασηκωθεί γρήγορα μέχρι το σημείο επαναφοράς των κανογικών συνθηκών ορατότητας και προστασίας που παρέχονται από την εγκεκριμένη ζελατίνα του κράνους.

Για να ἀπενεργοποιήσετε το VPS ωθήστε τον πλευρικό ολισθητήρα προς τα κάτω μέχρι το τέρμα της διαδρομής του (Εικ. 17Α).

Για να' ενεργοποιήσετε πλήρως το VPS περιστρέψτε τον πλευρικό ολισθητήρα προς τα επάνω μέχρι το τέρμα της διαδρομής του (Εικ. 17Β).

Το VPS ρυθμίζεται σε μια σειρά ενδιάμεσων θέσεων με σκοπό να εξασφαλίσει την καλύτερη άνεση για τον χρήστη σε σχέση με τις συνθήκες χρήσης.

Προφυλάξεις κατά τη χρήση

Οι τρέχουσες προδιαγραφές (ΟΕΕ22-05) ορίζουν ότι τα ελάχιστα επίπεδα φω- τεινής διαπερατότητας των ζελατινών πρέπει γα είναι μεγαλύτερα του 80% κατά τη νυχτερινή οδήγηση και σε κάθε περίπτωση όχι μικρότερα του 50% κατά την οδήγηση την ημέρα. Αυτό καθιστά πολύ συχνή, για να μην πούμε σχεδόν υποχρε- ωτική, την προσφυγή στη χρήση γυαλιών ηλίου – που καθορίζουν μία επακόλου- θη διαπερατότητα πολύ μικρότερη από το 50% – κατά την οδήγηση την ημέρα σε ιδιαίτερες μετεωρολογικές και περιβαλλοντικές συνθήκες φωτός, για παράδειγ- μα με δυνατή φωτεινοτητα προκαλούμενη από υψηλή ένταση ή/και πρόσπτω- ση των ηλιακών ακτινών, με σκοπό να μειώνεται η κόπωση των ματιών στις μεγάλες διαδρομές ή να μειώνεται ο κίνδυνος άμεσου θαμπώματος σε σχέση με τη χρήση μόνο των εγκεκριμένων ζελατινών. Ωστόσο η χρήση γυαλιών ηλίου κα- θιστά ιδιαίτερα δύσκολους τους ενδεχόμενους χειρισμους εκτακτης ανάγκης που προέρχονται από την ανάγκη να επανέλθει γρήγορα η μέγιστη ορατότητα που παρέχεται από την ζελατίνα του κράνους, όπως για παράδειγμα συμβαίνει όταν μπαίνει κανείς σε ένα τούνελ ή, γενικά, όταν παρουσιάζονται αιφνίδιες μεταβο- λές της φωτεινότητας του περιβαλλοντος. Χάρη στο μηχανισμό λειτουργίας του, στην περίπτωση του VPS, οι χειρισμοί αυτοί αντίθετα απλοποιούνται.

ΠΡΟΣΟΧΗ

• To VPS πρέπει να ενεργοποιείται/απενεργοποιείται αποκλειστικά με τη χρήση του ενδεδειγμένου ολισθητήρα· μην απενεργοποιείτε το VPS με απευ- θείας χειρισμό.
• To VPS μπορεί να χρησιμοποιηθεί μόνο την ημέρα και στις συνθήκες περιβάλλοντος που αναφέρθηκαν παραπάνω.
• To VPS πρέπει να απένεργοποιείται τη νύχτα ή/και σε συνθήκες ανεπαρκούς ορατότητας.
• Να βεβαιώνεστε πάντα ότι η τοποθέτηση του VPS είναι κατάλληλη για τις διάφορες μετεωρολογικές περιβαλλοντικές συνθήκες ή/και σύμφωνη με τις προαναφερθείσες συστάσεις ως προς τη χρήση.
• Συστήνουμε να χρησιμοποιείτε το VPS αποκλειστικά και μόνο σε συνδυασμό με την εγκεκριμένη ζελατίνα της εγκεκριμένης σειράς η οποία να έχει τιμή διαπερατότητας ανώτερη του 80%.
• To VPS δεν αντικάθιστά την προστασία που παρέχει η ζελατίνα.

• Βεβαιώνεστε ότι το VPS είναι καθαρό και ότι λειτουργεί σωστά, έτσι ώστε όταν το ενεργοποιείτε να μην προκαλούνται γρατσουνιές ή/και ασυνήθιστες φθορές.

• Για τις εργασίες συντήρησης και καθαρισμού του VPS και της ζελατίνας δείτε το ειδικό τμήμα του εγχειριδίου χρησης του κράνους.

• Η αντιχαρακτική/αντιθαμπωτική επεξεργασία (scratch-resistant/fog-resistant) του VPS μειώνει σημαντικά το πρόβλημα του θαμπώματος. Η συνέχιση ιδιαίτερα έντονων μετεωρολογικών, ή/και περιβαλλοντολογικών συνθηκών μπορεί, ωστόσο, να προκαλέσει θάμπωμα ή/και το σχηματισμό συμπυκνώματος στο VPS, με συνακόλουθη μείωση της ορατότητας ή/και της ευκρίνειας των εικόνων: σε αυτήν την περίπτωση το VPS πρέπει να απενεργοποιηθεί.
• Σε περίπτωση βροχής, η άμεση επαφή των σταγόνων νερού με το αντι- θαμπωτικό/αντιχαρακτικό VPS (scratch-resistant/fog-resistant), προκαλεί ταχεία μείωση της ευκρίνειας των εικόνων με συνακόλουθη ανεπαρκή ορα- τότητα: σε αυτήν την περίπτωση το VPS πρέπει να απενεργοποιηθεί.
• Η ειδική αντιθαμπωτική (fog-resistant) επεξεργασία του VPS είναι γενικά ευαίσθητη στις συνθήκες υψηλής θερμοκρασίας ή στις πηγές θερμότητας. Σε αυτές τις περιπτώσεις μπορεί να προκληθεί μόλυνση που οφείλεται στην επαφή με άλλα υλικά και η οποία εκδηλώνεται με το σχηματισμό θαμπών κηλίδων ή λεκέδων. Σε αυτές τις περιπτώσεις (π.χ. στην μπαγκαζιέρα όταν κάνει πολύ ζέστη), συνιστάται να βεβαιώνεστε ότι η ζελατίνα δεν έρχεται σε επαφή με άλλα υλικά.

13. Αποσυναρμολόγηση του VPS

Για να αφαιρέσετε την αντηλιακή ζελατίνα από το κράνος, ανοίξτε τελείως τη ζελατίνα του κράνους και κατεβαστε ταυτόχρονα το VPS στρέφοντας τον πλευρικό ολισθητήρα προς τα πάνω μέχρι τέρμα (Εικ. 17Β).

Κρατήστε το άριστέρό πλαϊνό τμήμα της αντηλιακής ζελατίνας και τραβήξτε την έξω από το κράνος (Εικ. 18).

Επαναλάβατε τον ίδιο χειρισμό στην δεξιά πλευρά του κράνους.

14. Συναρμολόγηση του VPS

Για να τοποθετήσετε την αντηλιακή ζελατίνα στο κράνος, ανοίξτε τελείως τη ζελατίνα του κράνους και περιστρέψτε τον πλευρικό ολισθητήρα προς τα επάνω μέχρι τέρμα (Εικ. 17Β).

Τοποθετήστε το αριστερό άκρο της αντηλιακής ζελατίνας στον αριστερό πλευ- ρικό οδηγό μέχρι να κουμπώσει στη θέση του κελύφους (Εικ. 18). Επαναλάβατε τον ίδιο χειρισμό στην δεξιά πλευρά του κράνους.

ΠΡΟΣΟΧΗ

• Βεβαιωθείτε για τη σωστή λειτουργία του VPS στρέφοντας τον αριστερό πλευρικό ολισθητήρας προς τα κατω (Εικ. 17Α) και προς τα επάνω στο κράνος (Εικ. 17Β) αισθανόμενοι τα κλικ συγκράτησης στις διάφορες θέσεις. Εάν είναι απαραίτητο, επαναλάβετε τις ενέργειες που περιγράφονται παραπάνω.
• Εάν οι μηχανισμοί ανοίγματος και κλεισίματος του VPS παρουσιάζουν δυσλειτουργίες ή φθορές, απευθυνθείτε σε ένα εξουσιοδοτημένο σημείο πώλησης Nolan.
• Μην χρησιμοποιείτε το κράνος χωρίς να έχετε τοποθετήσει σωστά το VPS.
• Το ΥΡΣ δεν αντικαθιστά την προστασία που παρέχει η ζελατίνα, ως εκ τού- του πρέπει να χρησιμοποιείται πάντα όταν η ζελατίνα του κράνους είναι κατεβασμένη.

ΑΠΟΣΠΩΜΕΝΗ ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ

15. Αποσυναρμολόγηση της εσωτερικής επένδυσης.

Για να βγάλετε την επένδυση σηκώστε το VPS ανοίξτε τελείως τη ζελατίνα και αφαιρέστε το υποσιάγωνο του κράνους (βλέπε προηγούμενες οδηγίες).

15.1. Ανοίξτε το λουράκι (βλέπε σχετικές οδηγίες), τραβήξτε το μπροστινό μέρος του αριστερού μάγουλου προς το εσωτερικο του κράνους για να ξεκουμπώσετε το κουμπί στερέωσης από το αριστερό πλαίσιο (Εικ. 19). Επαναλάβατε τον ίδιο χειρισμό στην δεξιά πλευρά του κράνους.

15.2. Αποσυνδέστε το πίσω αριστερό πτερύγιο της κουκούλας από το χείλος του κελύφους τραβώντας ελαφρώς την επένδυση προς τα μέσα (Εικ. 20). Στη συνέχεια επαναλάβατε το χειρισμό και με τα κεντρικά και με το δεξιό πτερύγιο.

15.3. Πιάστε τη μπροστινή αριστερή ζώνη της κουκούλας και τραβήξτε την προς τα πάνω για να βγάλετε το αντίστοιχο πτερύγιο της κουκούλας από το στήριγμα που είναι στερεωμένο στο εσωτερικό κέλυφος από πολυστυρένιο (Εικ. 21). Στην συνέχεια επαναλάβετε τη διαδικασία με το μπροστινό κεντρικό και με το δεξιό πτερύγιο

15.4. Βγάλτε τα δεξιά και αριστερά πλευρικά πτερύγια της επένδυσης από τα διάκενα που υπάρχουν μεταξύ των εσωτερικών μάγουλων από πολυστυ- ρένιο και το εξωτερικό κέλυφος (Εικ. 22).

15.5. Βγάλτε τα λουράκια από την κουκούλα (Εικ. 23).

15.6. Αφαιρέστε εντελώς την κουκούλα από το κράνος.

16. Συναρμολόγηση της εσωτερικής επένδυσης

16.1. Περάστε σωστά την κουκούλα στο εσωτερικό του κράνους απλώνοντάς την καλά στον πάτο.

16.2. περάστε το λουράκι στην αντίστοιχη σχισμή που υπάρχει στην κουκούλα στην περιοχή των μάγουλων (Εικ. 23). Επαναλάβατε τις προηγούμενες ενέργειες στη δεξιά πλευρά του κράνους.

16.3. Περάστε τα δεξιά και αριστερά πλευρικά πτερύγια της κουκούλας πιέζοντας τα στα διάκενα που υπάρχουν μεταξύ των εσωτερικών μάγουλων από πολυστυρένιο και το εξωτερικό κέλυφος (Εικ. 22).

16.4. Περάστε το μπροστινό αριστερό πτερύγιο της κουκούλας στην αντίστοι- χη υποδοχή που υπάρχει στη βάση που είναι στερεωμένη στο εσωτερικό κέλυφος από πολυστυρένιο και σπρώξετε το προς τα κάτω μέχρι να εφαρ- μόσει πλήρως. Στη συνέχεια επαναλάβετε τη διαδικασία με το κεντρικό και με το δεξιό πτερύγιο (Εικ. 21).

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η σύναρμολόγηση του μπροστινού τμήματος της κουκούλας είναι σωστή σηκώνοντας και κατεβάζοντας το VPS, η κίνηση του οποίου πρέπει να γινεται ελεύθερα. Σε αντίθετη περίπτωση επαναλάβετε τις ενέργειες των σημείων 15.3 και 16.4

16.5. Περάστε το πίσω δεξιό, τὰ πίσω κεντρικά και το πίσω αριστερό πτερύγια της κουκούλας στις αντίστοιχες θέσεις του χείλους του κελύφους (Εικ. 20). Σπρώξτε τα πτερύγια μέχρι να κουμπώσουν καλά στην βάση.

16.6. Πιέστε την επένδυση του μάγουλου στο σημείο που αντιστοιχεί στο κουμπί στερέωσης που βρίσκεται στο πίσω τμήμα του κουμπώνοντας το στην θέση αγκίστρωσης του πλαισίου που είναι στερεωμένο στο κέλυφος (Εικ. 19). Κάνοντας αυτή την ενέργεια φροντίστε οι παραλληλόγραμμες υφα- σμάτινες προεκτάσεις που αναφέρθηκαν νωρίτερα να μην μπουν μεταξύ των κουμπιών στερέωσης και των αντίστοιχων θέσεων κουμπώματος.

ΠΡΟΣΟΧΗ

- Βγάλτε την εσωτερική επένδυση μόνο όταν είναι απαραίτητο να την καθαρίσετε ή να την πλύνετε.

- Μη χρησιμοποιείτε ποτέ το κράνος χωρίς να έχετε επανατοποθετήσει πλή- ρως και σωστά την εσωτερική επένδυση του.

- Πλύνετε απαλά στο χέρι και χρησιμοποιήστε μόνο ουδέτερο σαπούνι και νερό με μέγιστη θερμοκρασία 30 ^6 C.

- Ξεβγάλετε με κρύο νερό και στεγνώστε σε θερμοκρασία περιβάλλοντος και όχι στον ήλιο.

• Η εσωτερική επένδυση δεν πρέπει να πλένεται ποτέ στο πλυντήριο.
• Το εσωτερικό πολυστυρένιο είναι ένα υλικό το οποίο μπορεί εύκολα να χάσει το σχήμα του και έχει ως σκοπό την απορρόφηση των χτυπημάτων με την αλλοίωση του ή τη μερική καταστροφή του.
• Μην τροποποιείτε και μην αλλοιώνετε με κανέναν τρόπο τα εσωτερικά εξαρτήματα από πολυστυρένιο.
• Καθαρίστε τα εσωτερικά εξαρτήματα από πολυστυρένιο χρησιμοποιώντας αποκλειστικά ένα υγρό πανί και στη συνέχεια αφήστε να στεγνώσει σε θερμοκρασία περιβάλλοντος και όχι στον ήλιο.
• Για να εκτελέσετε τις διαδικασίες που προαναφέρονται μη χρησιμοποιείτε ποτέ εξαρτήματα και εργαλεία

WIND PROTECTOR

(Διαθέσιμο στον βασικό εξοπλισμό ή ως προαιρετικό εξάρτημα/ανταλλακτικό). Το εξάρτημα αυτό επιτρέπει τη βελτίωση των επιδόσεων του κράνους σε ειδικές συνθήκες χρήσης. Χάρη στο προστατευτικό κατά του αέρα (Wind Protector) μειώνονται δυσάρεστες διεισδύσεις αέρα κάτω από το πηγούνι. Βλέπε Εικ. 24 για τη συναρμολόγηση και την αποσυναρμολόγηση.

ΣΥΣΤΗΜΑ ΑΕΡΙΣΜΟΥ

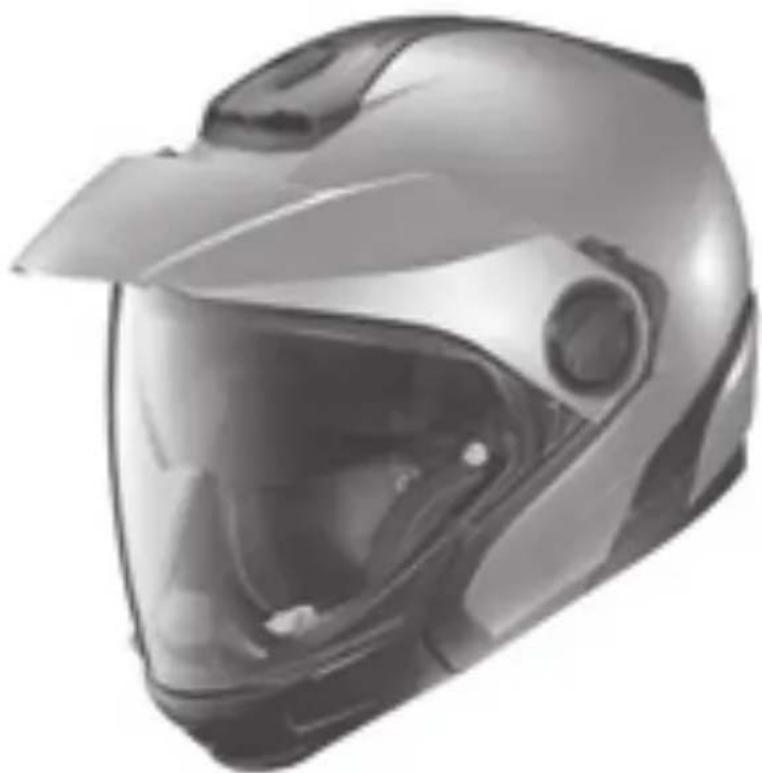

Το σύστημα αερισμού του κράνους Ν40 _5 GT αποτελείται από:

Μπροστινή εισαγωγή αέρα: το καινοτόμο σύστημα AIRBOOSTER TECHNOLOGY διοχετεύει τον εισερχόμενο αέρα από την μπροστινή εισαγωγή αέρα, κατευθύνοντάς τον, χωρίς απώλειες, στην επάνω ζώνη του κεφαλιού του αναβάτη. Η μπροστινή εισαγωγή αέρα (Εικ. 25) μπορεί να ανοίξει τελείως ή τμηματικά, ανάλογα με το εάν ο ολισθητήρας της συρθεί προς τα πίσω μέχρι το τέρμα της διαδρομής του (Α), ή όχι. Για να κλείσετε την μπροστινή εισαγωγή αέρα, σύρετε τον ολισθητήρα που αναφέρθηκε προς τα εμπρός, μέχρι το τέρμα της διαδρομής του (Β).

Εισαγωγή αέρα του υποσιάγωνου: επιτρέπει τον αερισμό στη ζώνη του στόματος και της ζελατίνας. Βλέπε Εικ. 26 για το άνοιγμα και το κλείσιμο.

Πίσω εξαγωγείς: είναι ενσωματωμένοι στο πίσω σπόιλερ και επιτρέπουν την εξαγωγή του θερμού και μολυσμένου αέρα εξασφαλίζοντας άνεση στο εσωτερικό του κράνους (Εικ. 27).

ΠΡΟΒΛΕΨΗ ΕΓΚΑΤΑΣΤΑΣΗΣ Ν-ΝΟΜ - ΝΟΛΑΝ ΜΟΜΜΙΝΙCΑΤΙΟΝ ΣΥΣΤΕΜ

Το κράνος Nolan είναι έτοιμο για την εγκατάσταση του συστήματος επικοινωνίας N-Com. Κατά την εγκατάσταση του συστήματος επικοινωνίας (δείτε τις ειδικές οδηγίες που υπάρχουν στο κιτ N-Com) θα χρειαστεί να αφαιρέσετε από το κράνος τα ένθετα από αφρώδες υλικό που υπάρχουν στα μάγουλα από πολυστυρένιο στα σημεία των θέσεων των ακουστικών N-Com.

ΠΡΟΣΟΧΗ

- Τα ένθετα που προαναφέρονται πρέπει να αφαιρούνται μόνο στην πε- ρίπτωση χρήσης του κράνους με εγκατάσταση συμβατού συστήματος N-Com.
