MANUALE UTENTE N405GT FADE NCOM Nolan

CONGRATULAZIONI... per l'acquisto del tuo nuovo casco.

Il design, l'ergonomia, il comfort, l'aerodinamicità, i comandi semplici e funzionali; il tutto è stato progettato e realizzato per ottenere un prodotto moderno e dalle massime prestazioni, in grado di soddisfare le più elevate esigenze in termini di sicurezza e comfort.

SICUREZZA E NORME D'USO

IMPORTANTE

• Leggi questo libretto e tutti gli altri documenti inclusi prima di utilizzare il tuo casco perché contengono importanti informazioni che ti aiuteranno ad utilizzare al meglio il casco, in tutta sicurezza e semplicità.
• Non attenersi a queste istruzioni potrebbe ridurre la protezione data dal casco e quindi mettere a repentaglio la tua incolumità.

UTILIZZO DEL CASCO

• Il casco è progettato in modo specifico per l'uso motociclistico e ciclomotoristico; non deve pertanto essere utilizzato per altri usi (o impieghi o finalità) perché in tal caso non garantisce la medesima protezione.
• In caso d'incidente, il casco è un elemento di protezione che permette di limitare lesioni e danni alla testa. Nonostante ciò, non è in grado da solo di eliminare i rischi di ferite gravi e/o mortali, le quali dipendono dalle diverse dinamiche specifiche dell'impatto; quindi guida con prudenza.
• Indossa sempre il tuo casco ben allacciato alla guida di motocicli, in modo da sfruttarne tutta la protezione disponibile.
• Non indossare mai sciarpe sotto il sistema di allacciatura o copricapo di qualsiasi tipo sotto il casco.
• Il casco può attutire i rumori del traffico. Comunque, in tutti i casi, assicurati di perce-pire bene i suoni necessari quali clacson e sirene di emergenza.
• Tienilo sempre lontano da fonti di calore, come ad esempio la marmitta di scarico, l'alloggiamento del bauletto o l'abitacolo di un mezzo di trasporto.
• Non modificare e/o manomettere il casco (anche solo in parte) per nessun motivo. Monta solo accessori e/o ricambi originali adatti al tuo specifico modello di casco.
• Danni al casco, che possono essere causati da cadute accidentali, non sempre sono ben visibili; ogni casco che abbia subito un urto violento deve essere sostituito.
• In caso di dubbi sull'integrità e sicurezza del casco, astieniti dall'utilizzarlo e rivolgiti ad un rivenditore autorizzato, per farlo ispezionare.

SCELTA DEL CASCO

Taglia

• Per individuare la taglia corretta, indossa caschi di diverse misure, e scegli quello che si adatta meglio alla conformazione della tua testa, che risulta perfettamente stabile una volta indossato e adeguatamente allacciato e che ti garantisce contemporaneamente un buon comfort.
• Un casco troppo grande può scendere sino a coprire gli occhi, oppure ruotare lateralmente durante la guida.
• Tienilo in testa per alcuni minuti e verifica che non ci siano zone di pressione, che alla lunga possono provocare indolenzimento o mal di testa.

Scalzamento

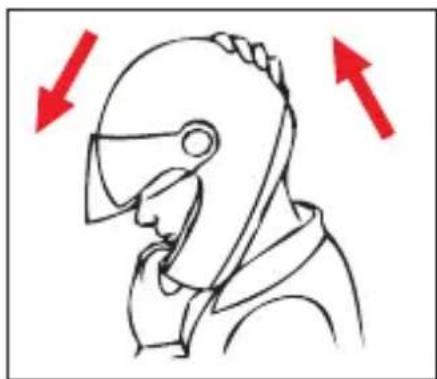

- Con il casco indossato e il cinturino ben allacciato, prova a sfilarti il casco come indicato in figura (Fig A). Infatti, in caso d'incidente, le forze in gioco e le diverse direzioni in cui queste forze agiscono possono determinare rotazioni del casco o addirittura lo scalzamento del casco dalla testa se questo non è perfettamente allacciato.

- Il casco non deve ruotare, muoversi liberamente sulla testa o sfilarsi. In caso contrario regola la lunghezza del cinturino o cambia taglia del casco. Ripeti di nuovo il test.

Sistema di ritenzione

- Il sistema di ritenzione (cinturino) è regolato di serie con una lunghezza standard; prima di utilizzarlo verifica la corretta pre-regolazione.

- Assicurati sempre che il cinturino sia bene allacciato e stretto in modo da tenere il casco fermo sulla testa. In qualsiasi caso, prima di partire, assicurati che il cinturino sia ben stretto sotto il mento, il più indietro possibile verso la gola, ma senza che sia scomodo.

- La giusta tensione del cinturino ti deve permettere una respirazione e una deglutizione normale, ma senza riuscire a far passare un dito fra cinturino e gola.

- Attenzione e bottone eventualmente presente sul cinturino ha esclusivamente la funzione di impedire lo sventolio della parte terminale dello stesso, dopo che si è provveduto ad allacciarlo correttamente.

VISIERA

- Se la visiera è danneggiata e presenta graffi marcati che riducono la visibilità, è probabile che il trattamento protettivo sia stato compromesso, e pertanto la visiera deve essere sostituita.

- La visiera è utilizzabile esclusivamente per il modello di casco per cui è stata progettata.

- Non applicare adesivi e vernici.

MANUTENZIONE E PULIZIA

- Danni al casco, che possono essere causati da cadute accidentali, non sempre sono ben visibili: ogni casco che abbia subito un urto violento deve essere sostituito.

- Attenzione: il casco e la visiera possono essere seriamente danneggiati da alcune sostanze comuni senza che il danno sia visibile. Per le operazioni di pulizia del casco e della visiera, utilizza solo acqua tiepida e sapone neutro; asciuga a temperatura ambiente, al riparo dal sole e/o da fonti di calore.

- Attenzione: non utilizzare mai benzina, diluente, benzolo, solventi o altre sostanze chimiche perché possono:

- danneggiare irrimediabilmente il casco:

- modificare le proprietà ottiche, ridurre le proprietà meccaniche ed indebolire il trattamento protettivo della visiera.

Fig. A

Il casco N40 _5 GT può essere utilizzato in ben 8 configurazioni distinte. Questi è infatti caratterizzato dalla presenza di tre elementi (visiera, mentoniera protettiva amovibile e frontino) che possono essere montati sul prodotto congiuntamente, a coppie, distintamente o da questo tutti rimossi (Fig. 1).

L'utilizzo del casco nelle configurazioni con mentoniera agganciata e visiera chiusa, offre ovviamente il più elevato livello di protezione rispetto alle altre configurazioni.

Le coperture delle feritoie di innesto della mentoniera (che devono essere montate nel caso il casco venga utilizzato senza mentoniera) sono disponibili direttamente nella scatola.

Frontino e placchette laterali (che devono essere montate nel caso il casco venga utilizzato senza visiera) sono, a seconda delle versioni del prodotto, disponibili direttamente sul prodotto stesso, nella scatola o comunque come accessorio/ricambio.

NOTTOLI LATERALI

1. Smontaggio Nottoli Laterali

1.1. Sganciare la cover di blocco sinistra dal relativo nottolo laterale tirandola verso l'esterno, senza rimuoverla dallo stesso (Fig. 2A).

ATTENZIONE: tirare eccessivamente la cover nella fase di sgancio della stessa dal nottolo può provocare il danneggiamento della cover o del not- tolo.

1.2. Ruotare il nottolo con la cover sganciata verso l'alto (Fig. 2B).

1.3. Rimuovere il nottolo con la cover dal casco tirandolo verso l'esterno in modo che le baionette interne "A" del nottolo escano dalle corrispondenti sedi del meccanismo laterale (Fig. 3).

1.4. Ripetere le precedenti operazioni sul lato destro del casco.

2. Montaggio Nottoli Laterali

2.1. Posizionare il nottolo laterale sinistro con la relativa cover sul meccanismo visiera ed inserire le baionette interne “A” nelle corrispondenti sedi del meccanismo laterale (Fig. 3).

2.2. Ruotare il nottolo con la cover verso la parte posteriore del casco (Fig. 2B). Bloccare il nottolo premendo la cover di blocco (Fig. 2A). Verificare che la cover sia saldamente agganciata al nottolo.

2.3. Ripetere le precedenti operazioni sul lato destro del casco.

ATTENZIONE

• Verificare sempre che i nottoli e le cover di blocco siano montati correttamente e risultino ben ancorati ai meccanismi laterali.
• Se la configurazione del casco scelta prevede la visiera e/o il frontino provare ad azionarli (vedi istruzioni successive) e verificare che i nottoli restino fermi nella loro posizione.
• Indipendentemente dalla configurazione e dagli accessori montati sul casco, non utilizzare mai il casco senza aver montato correttamente i nottoli laterali.
• Non rimuovere mai i meccanismi laterali dalla calotta.
• Se i meccanismi laterali presentano dei malfunzionamenti o danneggiamenti, rivolgersi ad un rivenditore autorizzato Nolan.

FRONTINO

(Disponibile di serie o come accessorio/ricambio).

Il frontino può essere montato sopra la visiera o, in assenza di quest'ultima, sopra le placchette laterali.

Il frontino può inoltre essere regolato in due posizioni facendolo ruotare verso l'alto o verso il basso (Fig. 4).

ATTENZIONE

Per l'utilizzo su strada il frontino deve essere regolato nella posizione "0" di massima altezza (Fig. 4).

3.SmontaggioFrontino

Per smontare il frontino rimuovere prima i nottoli laterali (vedi istruzioni precedenti). Rimuovere il frontino dai meccanismi laterali in modo che le baionette interne “B” del frontino escano dalle sedi degli stessi (Fig. 5).

Rimontare i nottoli laterali (vedi istruzioni precedenti).

4.MontaggioFrontino

Per montare il frontino rimuovere prima i nottoli laterali (vedi istruzioni precedenti).

4.1. Posizionare la parte laterale sinistra del frontino sul corrispondente meccanismo laterale ed inserire le baionette interne “B” nelle relative sedi presenti sul meccanismo laterale stesso (Fig. 5).

4.2. Rimontare il nottolo laterale sinistro (vedi istruzioni precedenti).

4.3. Ripetere le precedenti operazioni sul lato destro del casco.

ATTENZIONE

• Il frontino può essere montato sopra la visiera o, in assenza di quest'ultima, sopra le placchette laterali.
• Per l'utilizzo su strada il frontino deve essere regolato nella posizione "0" di massima altezza (Fig. 4).
• Verificare che i meccanismi funzionino e che i nottoli laterali siano stati montati correttamente. Ruotare il frontino in su e in giù verificando che questo venga trattenuto dai meccanismi nelle rispettive due posizioni. Se necessario ripetere le operazioni sopra descritte.
• Non forzare il frontino oltre le sue posizioni di fine corsa: ciò potrebbe danneggia- re il frontino o i meccanismi o i nottoli laterali.
• Non utilizzare il casco senza aver montato correttamente il frontino e i nottoli.
• Se il frontino viene montato sopra la visiera verificare il corretto funzionamento della visiera stessa aprendola e chiudendola completamente.

N.B. in questa configurazione, cioè con frontino montato sopra la visiera, durante l'ultima fase della manovra di apertura della visiera stessa, questa raggiunge il frontino che deve ruotare ulteriormente fino a raggiungere una posizione più alta rispetto alla posizione "0" (Fig. 6). Durante la manovra di chiusura della visiera, il frontino deve invece restare inizialmente nella posizione di massima apertura precedentemente raggiunta (più alta rispetto alla posizione "0") e, successivamente, essere trascinato automaticamente verso il basso, insieme alla visiera, posizionandosi e restando stabile nella posizione "0".

• Non rimuovere mai i meccanismi laterali dalla calotta.
• Se i meccanismi laterali presentano dei malfunzionamenti o danneggiamenti, rivolgersi ad un rivenditore autorizzato Nolan.

VISIERA

5.SmontaggioVisiera

Per smontare la visiera rimuovere prima i nottoli laterali e, se montato, il frontino (vedi istruzioni precedenti).

5.1. Aprire completamente la visiera (Fig. 7).

5.2. Spingere la leva di sgancio del meccanismo laterale sinistro verso l'alto fino a fine corsa facendole scavalcare la guarnizione laterale (Fig. 8) e successivamente allontanare la visiera dal casco (Fig. 9).

5.3. Rilasciare la leva di sgancio e riposizionarla, verso il basso, nella sua posizione iniziale facendole scavalcare la guarnizione laterale.

5.4. Ripetere le precedenti operazioni sul lato destro del casco.

6.MontaggioVisiera

6.1. Posizionare la parte laterale sinistra della visiera sul corrispondente meccanismo laterale centrando il foro laterale della visiera sul meccanismo stesso (Fig. 9).

6.2. Spingere la leva di sgancio del meccanismo verso l'alto fino a fine corsa facendole scavalcare la guarnizione laterale e successivamente premere la visiera contro il meccanismo (Fig. 8, 9).

6.3. Rilasciare la leva di sgancio e riposizionarla, verso il basso, nella sua posizione iniziale facendole scavalcare la guarnizione laterale; verificare poi che la visiera resti agganciata al meccanismo tirandola verso l'esterno.

6.4. Ripetere le precedenti operazioni sul lato destro del casco.

6.5. Se desiderato, rimontare il frontino sopra la visiera; infine rimontare sempre entrambi i nottoli laterali (vedi istruzioni precedenti).

6.6. Chiudere completamente la visiera.

ATTENZIONE

- Verificare che i meccanismi funzionino correttamente. Aprire e chiudere la visiera verificando che questa venga trattenuta dai meccanismi nelle rispettive posizioni. Se necessario ripetere le operazioni sopra descritte.

- Se sopra la visiera viene montato il frontino verificarne il corretto funzionamento come descritto precedentemente.

- Non utilizzare il casco senza aver montato correttamente la visiera ed i nottoli laterali.

- Non rimuovere mai i meccanismi laterali dalla calotta.

- Se i meccanismi laterali presentano dei malfunzionamenti o danneggiamenti, rivolgersi ad un rivenditore autorizzato Nolan.

MENTONIERA PROTETTIVA AMOVIBILE

7. Sgancio Mentoniera Protettiva Amovibile

7.1. Aprire completamente la visiera.

7.2. Premere verso il basso le leve di sgancio destra e sinistra della mentoniera e contemporaneamente sfilare la mentoniera dal casco tirandola verso esterno (Fig. 10).

ATTENZIONE

Ogni volta che si desidera sganciare la mentoniera per utilizzare il casco nella configurazione jet, inserire le coperture delle feritoie d'innesto della mentoniera (cover mentoniera) destra e sinistra nelle rispettive feritoie presenti sui telaietti laterali destro e sinistro e premerle verso l'interno del casco fino a sentire il click di aggancio (Fig. 11). N.B. le cover mentoniera destra e sinistra sono diverse tra di loro e siglate sul retro rispettivamente con "DX" (destra) e "SX" (sinistra).

8. Aggancio Mentoniera Protettiva Amovibile

Prima di agganciare la mentoniera al casco è necessario rimuovere le cover mentoniera, agendo come di seguito indicato:

8.1. Aprire completamente la visiera.
8.2. Sfilare le cover mentoniera destra e sinistra tirandole verso l'esterno (Fig. 11).
8.3. Inserire contemporaneamente le estremità destra e sinistra della mentoniera nelle feritoie presenti sui rispettivi telaietti laterali del casco e premere la mentoniera verso l'interno del casco fino a sentire il click di aggancio in entrambi i lati (Fig. 12).
8.4. Accertarsi che la mentoniera sia correttamente agganciata in entrambe le estre- mità tirando leggermente la mentoniera stessa verso l'esterno del casco.

ATTENZIONE

• Non rimuovere o smontare in nessun modo e per nessun motivo l'imbottitura semirigida interna della mentoniera protettiva.
• Quando il casco viene utilizzato senza mentoniera protettiva amovibile montare sempre le cover mentoniera fornite di serie.
• In caso di dubbi circa il funzionamento del meccanismo manuale di sgancio della mentoniera rivolgersi ad un rivenditore autorizzato Nolan.

PINLOCK®

(Disponibile di serie o come accessorio/ricambio).

9. Montaggio Visierino Interno PINLOCK®

9.1. Smontare la visiera (vedi istruzioni precedenti).
9.2. Assicurarsi che la superficie interna della visiera sia pulita e verificare che le leve esterne di regolazione dei perni siano disposte verso l'interno (Fig. 13).
9.3. Appoggiare il visierino interno PINLOCK® alla visiera.
ATTENZIONE: il profilo in silicone del visierino interno PINLOCK ^® deve essere a contatto con la superficie interna della visiera.
9.4. Inserire un lato del visierino interno PINLOCK® in uno dei due perni della visiera e tenerlo in posizione (Fig. 14).
9.5. Allargare la visiera e incastrare all'altro perno il secondo lato del visierino interno PINLOCK® (Fig. 15).
9.6. Rilasciare la visiera.
9.7. Rimuovere la pellicola di protezione dal visierino interno PINLOCK® e controllare che tutto il profilo in silicone del visierino sia aderente alla visiera.
9.8. Montare la visiera sul casco (vedi istruzioni precedenti).

Verifica e regolazione del tiraggio del visierino interno PINLOCK®

Verificare il corretto montaggio del visierino interno PINLOCK® aprendo e chiudendo la visiera e controllando che non ci sia movimento relativo tra di loro.

Qualora il visierino interno PINLOCK® non fosse ben fissato alla visiera, agire contemporaneamente su entrambe le leve esterne di regolazione facendole ruotare verso l'alto, in modo graduale e senza eccedere, per aumentare il tiraggio (Fig. 14). Il massimo tiraggio si ottiene quando le leve esterne di regolazione dei perni si trovano disposte verso l'esterno.

ATTENZIONE

• L'eventuale presenza di polvere tra le due visiere può causare dei graffi su entrambe le superfici.

• Visiere e visierini interni PINLOCK ^® danneggiati da graffi possono ridurre la visibilità e devono essere sostituiti.

• Controllare periodicamente il corretto tiraggio del visierino interno PINLOCK ^® per evitare che questo si muova e possa causare dei graffi su entrambe le superfici.

• Qualora durante l'uso si verificassero fenomeni di appannamento della visiera del casco e/o formazione di condensa in zone comprese tra visiera e visierino, verificare il corretto montaggio e tiraggio del visierino interno PINLOCK®.
• Un tiraggio eccessivo e prematuro del visierino interno PINLOCK ^® può determinare un'eccessiva aderenza di quest'ultimo contro la superficie della visiera e/o deformazioni permanenti dello stesso con conseguente impossibilità di eseguire correttamente successive regolazioni.
• Situazioni d'intensa sudorazione/respirazione, utilizzo in particolari condizioni climatiche (basse temperature e/o umidità elevata e/o sbalzi di temperatura e/o pioggia copiosa) e/o utilizzo intenso e prolungato possono determinare la riduzione dell'efficacia del visierino interno PINLOCK® causando appannamento o formazione di condensa sullo stesso. In queste situazioni, dopo l'utilizzo, per ripristinare l'efficacia del sistema, rimuovere il visierino interno PINLOCK® dalla visiera del casco e farlo asciugare con aria secca e tiepida. La stessa prassi deve essere eseguita per il casco, che deve essere lasciato asciugare per eliminare eventuale umidità creatasi all'interno per le situazioni sopra descritte.

10. Smontaggio Visierino Interno PINLOCK®

10.1. Smontare la visiera equipaggiata con il visierino interno PINLOCK® (vedi istruzioni precedenti).
10.2. Allargare la visiera e sganciare il visierino interno PINLOCK® dai perni (Fig. 13).
10.3. Rilasciare la visiera.

Manutenzione e pulizia

• Smontare il visierino interno PINLOCK ^® dalla visiera. Usando un panno umido e morbido, pulire delicatamente con sapone neutro liquido. Rimuovere ogni traccia di sapone sotto acqua corrente.
• Lasciare asciugare il visierino senza strofinare aiutandosi con aria secca e tiepida.
• Per mantenere inalterate nel tempo le caratteristiche del visierino, lasciare asciugare il casco dopo l'utilizzo in luogo aerato e asciutto con la visiera aperta. Tene-re lontano da fonti di calore e conservare in luogo oscuro.
• Non usare solventi o prodotti chimici.

PLACCHETTE LATERALI

Quando il casco N40 _5 GT viene configurato in una versione priva di visiera devono essere montate in sua sostituzione le placchette laterali.

11. Montaggio Placchette Laterali

Per montare le placchette laterali rimuovere prima i nottoli laterali e poi, se sono montati, il frontino e la visiera (vedi istruzioni precedenti).

11.1. Posizionare la placchetta laterale sinistra sul corrispondente meccanismo laterale centrando il foro della stessa sul meccanismo e i relativi denti (Fig. 16).
11.2. Se si desidera montare il frontino sopra le placchette vedere le istruzioni di montaggio relative.
11.3. Montare il nottolo laterale sinistro come da istruzioni sopra fornite.
11.4. Ripetere le precedenti operazioni sul lato destro del casco.

12. Smontaggio Placchette Laterali

Per smontare le placchette laterali rimuovere prima i nottoli laterali e, se montato, il frontino (vedi istruzioni precedenti).

Rimuovere poi le placchette dai meccanismi laterali.

Successivamente rimontare la visiera e poi l'eventuale frontino come spiegato nelle istruzioni precedenti.

ATTENZIONE

• Quando si vuole utilizzare il casco in configurazione priva di visiera montare sempre i nottoli laterali e le placchette laterali.
• Non utilizzare il casco senza aver montato correttamente le placchette e i nottoli laterali.
• Se sopra le placchette viene montato il frontino verificarne il corretto funzionamento come descritto precedentemente.
• Non rimuovere i meccanismi laterali dalla calotta.
• Se i meccanismi laterali presentano dei malfunzionamenti o danneggiamenti, rivolgersi ad un rivenditore autorizzato Nolan.

VISION PROTECTION SYSTEM (VPS)

L'esclusivo VISION PROTECTION SYSTEM (VPS) interno è uno schermo parasole stampato in policarbonato LEXAN™(*) e trattato scratch-resistant/fog-resistant, semplice e comodo da utilizzare: basta abbassarlo per renderlo attivo o sollevarlo per escluderlo dal campo visivo. È utile in tutte le situazioni, nei lunghi tratti extraurbani o per brevi percorsi cittadini.

L'innovativo sistema di aggancio, inoltre, permette di smontare e montare lo schermo parasole senza l'ausilio di attrezzi per le ordinarie operazioni di manutenzione e pulizia.

Funzionamento del VPS

Il meccanismo del VPS permette, con un semplice movimento, di rendere attivo lo schermo parasole abbassandolo sino ad impegnare parzialmente il campo visivo della visiera, determinando la desiderata riduzione della trasmittanza della luce. In ogni momento, sempre con un semplice movimento ed in modo indipendente dalla visiera, il VPS può essere poi disattivato ed essere quindi rapidamente risollevato sino a ripristinare le normali condizioni di visibilità e protezione offerte dalla visiera omologata del casco.

Per disattivare il VPS ruotare il cursore laterale verso il basso fino a fine corsa (Fig. 17A). Per attivare completamente il VPS ruotare il cursore laterale verso l'alto fino a fine corsa (Fig. 17B).

Il VPS è regolabile in una serie di posizioni intermedie al fine di garantire il miglior comfort per l'utilizzatore in relazione alle condizioni di utilizzo.

Precauzioni d'uso

Gli attuali standard omologativi (ECE22-05) stabiliscono che i livelli minimi di trasmittanza luminosa delle visiere debbano essere superiori all'80% durante la guida notturna e comunque non inferiori al 50% durante quella diurna. Di conseguenza, in condizioni meteorologiche e ambientali con luce particolare, per esempio con forte luminosità causata da un'elevata intensità e/o incidenza dei raggi solari, si rende molto frequente, per non dire quasi obbligatorio, l'uso di occhiali da sole, i quali determinano una trasmittanza risultante molto inferiore al 50%. Questo, al fine di ridurre l'affaticamento degli occhi nelle lunghe percorrenze o il rischio di abbagliamento diretto rispetto all'uso delle sole visiere omologate. Tuttavia, l'utilizzo di occhiali da sole rende particolarmente difficoltàose le eventuali manovre di emergenza derivanti dalla

necessità di ripristinare rapidamente la massima visibilità offerta dalla visiera del casco, come ad esempio accade quando si entra in un tunnel o, in generale, quando si verificano delle repentine variazioni della luminosità ambientale. Grazie al suo meccanismo di funzionamento, nel caso del VPS, tali manovre risultano invece semplificate.

ATTENZIONE

• Il VPS deve essere attivato/disattivato utilizzando esclusivamente l'apposito cursore; non disattivare il VPS manipolandolo direttamente.
• Il VPS può essere attivato solo di giorno e nelle condizioni ambientali sopra descritte.
• Il VPS deve essere disattivato di notte e/o in condizioni di scarsa visibilità.
• Verificare sempre che il posizionamento del VPS sia adeguato alle varie condizioni meteorologico ambientali e/o alle raccomandazioni d'utilizzo sopra esposte.
• Raccomandiamo di utilizzare il VPS solo ed esclusivamente in abbinamento alla visiera di serie omologata, avente cioè valore di trasmittanza superiore all'80%.
• Il VPS non sostituisce la protezione che offre la visiera.
• Verificare che il VPS sia pulito e correttamente funzionante in modo che attivando il VPS non si provochino graffi e/o usure anomale dello stesso.
• Per le operazioni di manutenzione e pulizia del VPS e della visiera vedere l'apposita sezione del manuale d'uso del casco.
• Il trattamento scratch-resistant/fog-resistant del VPS permette di ridurre notevolmente il problema dell'appannamento. Il perdurare di condizioni meteorologiche e/o ambientali particolarmente critiche possono tuttavia indurre l'insorgere dell'appannamento e/o determinare la formazione di condensa sul VPS con conseguente riduzione della visibilità e/o della nitidezza delle immagini: in tal caso il VPS deve essere disattivato.
• In caso di pioggia, il contatto diretto delle gocce d'acqua contro il VPS scratch-resistant/fog-resistant determina una rapida diminuzione della nitidezza delle immagini con conseguente scarsa visibilità: in tal caso il VPS deve essere disattivato.
• Il particolare trattamento fog-resistant del VPS è in generale sensibile alle condizioni di temperatura elevata o alle fonti di calore. In questo caso possono verificarsi contaminazioni causate dal contatto con altri materiali, riscontrabili con la formazione di aloni o macchie. Si raccomanda, in queste situazioni (ad es. nel bauletto in giornate molto calde), di assicurarsi che il VPS non rimanga a contatto con altri materiali.

13.SmontaggioVPS

Per rimuovere lo schermo parasole dal casco, aprire completamente la visiera del casco e abbassare completamente il VPS ruotando il cursore laterale verso l'alto fino a fine corsa (Fig. 17B).

Afferrare la parte laterale sinistra dello schermo parasole e tirarlo verso l'esterno del casco (Fig. 18).

Ripetere la stessa operazione sul lato destro del casco.

14. MontaggioVPS

Per montare lo schermo parasole nel casco, aprire completamente la visiera del casco e ruotare il cursore laterale verso l'alto fino a fine corsa (Fig. 17B).

Inserire l'estremità sinistra dello schermo parasole nella guida laterale sinistra sino all'aggancio nella sede della calotta (Fig. 18).

Ripetere la stessa operazione sul lato destro del casco.

ATTENZIONE

• Verificare il corretto funzionamento del VPS ruotando il cursore laterale sinistro verso il basso (Fig. 17A) e verso l'alto del casco (Fig. 17B) sentendo gli scatti di trattenimento delle diverse posizioni. Se necessario ripetere le operazioni sopra descritte.
• Se i meccanismi d'apertura e chiusura del VPS presentano malfunzionamenti o danneggiamenti, rivolgersi ad un rivenditore autorizzato Nolan.
• Non utilizzare il casco senza aver montato correttamente il VPS.
• Il VPS non sostituisce la protezione che offre la visiera, pertanto esso deve essere sempre utilizzato solo quando la visiera del casco è abbassata.

IMBOTTITURA INTERNA DI CONFORTO AMOVIBILE

15 Smontaggio Imbottitura Interna di Conforto

Per smontare l'imbottitura interna di conforto alzare il VPS, aprire completamente la visiera e rimuovere la mentoniera dal casco (vedi istruzioni precedenti).

15.1. Aprire il sottogola (vedi istruzioni relative); tirare la parte anteriore del guanciale sinistro verso l'interno del casco per sganciarne il bottone di fissaggio dal tela-ietto sinistro (Fig. 19). Ripetere la stessa operazione sul lato destro del casco.
15.2 Sganciare la linguetta posteriore sinistra della cuffia dal bordo della calotta tirando leggermente l'imbottitura di conforto verso l'interno (Fig. 20). Successivamente ripetere l'operazione anche con le linguette centrali e con la linguetta destra.
15.3 Afferrare la zona frontale sinistra della cuffia e tirarla verso l'alto per sfilare la rispettiva linguetta della cuffia dal supporto fissato alla calotta interna in polistirolo (Fig. 21). Successivamente ripetere l'operazione anche con la linguetta frontale centrale e con quella destra.
15.4 Sfilare le linguette laterali sinistra e destra dell'imbottitura di conforto dalle inter- capedini presenti tra i guanciali interni in polistirolo e la calotta esterna (Fig. 22).
15.5 Sfilare i nastri del sottogola dalla cuffia (Fig. 23).
15.6 Togliere completamente la cuffia dal casco.

16. Montaggio Imbottitura Interna di Conforto

16.1. Inserire correttamente la cuffia all'interno del casco facendola adagiare bene sul fondo.
16.2. Infilare il nastro del sottogola nella corrispettiva asola presente nella cuffia in corrispondenza della zona dei guanciali (Fig. 23). Ripetere le precedenti operazioni sul lato destro del casco.
16.3. Infilare le linguette laterali destra e sinistra della cuffia spingendole nelle intercapedini presenti tra i guanciali interni in polistirolo e la calotta esterna (Fig. 22).
16.4. Infilare la linguetta frontale sinistra della cuffia nella corrispondente sede presente sul supporto fissato alla calotta interna in polistirolo e spingerla verso il basso sino ad agganciarla completamente. Ripetere poi l'operazione anche con la linguetta centrale e con quella destra (Fig. 21).

N.B. verificare il corretto montaggio della zona frontale della cuffia alzando ed abbassando il VPS il cui movimento deve risultare libero. In caso contrario ripe-tere le operazioni 15.3 e 16.4.

16.5. Infilare le linguette posteriori destra, centrali e sinistra della cuffia nelle corrispondenti sedi del bordo della calotta (Fig. 20). Spingere le linguette sino ad agganciarle completamente al supporto.

16.6. Premere l'imbottitura del guanciale in corrispondenza del bottone di fissaggio posto sul suo retro facendolo agganciare nella sede d'aggancio del telaio fissato alla calotta (Fig. 19). Nel compiere questa operazione si abbia cura che i prolungamenti tessili rettangolari sopraccitati non si pongano tra i bottoni di fissaggio e le corrispondenti sedi d'aggancio.

ATTENZIONE

• Estrarre l'imbottitura interna di conforto solo quando è necessario pulirla o la- varla.
• Non usare mai il casco senza aver rimontato completamente e correttamente la sua imbottitura interna di conforto.
• Lavare delicatamente a mano ed utilizzare solo sapone neutro e acqua a 30° C max.
• Risciacquare in acqua fredda ed asciugare a temperatura ambiente al riparo dal sole.
• L'imbottitura interna di conforto non deve mai essere lavata in lavatrice.
• Il polistirolo interno è un materiale facilmente deformabile ed ha lo scopo di assorbire gli urti mediante sua alterazione o parziale distruzione.
• Non modificare o alterare in alcun modo le componenti interne in polistirolo.
• Pulire le componenti interne in polistirolo utilizzando esclusivamente un panno umido, quindi lasciare asciugare a temperatura ambiente al riparo dal sole.
• Per eseguire le operazioni sopra esposte non utilizzare mai attrezzi e utensili.

WIND PROTECTOR

(Disponibile di serie o come accessorio/ricambio).

Questo accessorio permette di migliorare le prestazioni del casco in particolari condizioni d'utilizzo. Il paravento (Wind Protector) riduce spiacevoli infiltrazioni d'aria sotto il mento.

Vedi Fig. 24 per il montaggio e lo smontaggio.

SISTEMA DI VENTILAZIONE

Il sistema di ventilazione del casco N40 _5 GT è composto da:

Presa d'Aria Frontale: l'innovativo sistema AIRBOOSTER TECHNOLOGY canalizza l'aria in ingresso dalla presa d'aria frontale, direzionandola, senza dispersioni, nella zona superiore della testa del pilota. La presa d'aria frontale (Fig. 25) può essere aperta totalmente o solo parzialmente, a seconda che il cursore della presa stessa venga spinto indietro fino a fine corsa (A), o meno. Per chiudere la presa d'aria frontale, spingere il cursore sopraccitato in avanti, fino a fine corsa (B).

Presa d'Aria della Mentoniera: permette la ventilazione nella zona della bocca e della visiera. Vedi Fig. 26 per l'apertura e la chiusura.

Estrattori Posteriori: sono integrati in uno spoiler posteriore e permettono l'eliminazione dell'aria calda e viziata, garantendo un comfort ottimale all'interno del casco (Fig. 27).

PREDISPOSIZIONE N-COM - NOLAN COMMUNICATION SYSTEM

Il tuo casco Nolan è predisposto per essere equipaggiato con il sistema di comunicazione N-Com.

Durante l'installazione del sistema di comunicazione (vedi le istruzioni specifiche presenti nel Kit N-Com) sarà necessario rimuovere dal casco i riempitivi in materiale espanso presenti nei guanciali in polistirolo in corrispondenza delle sedi degli auricolari N-Com.

ATTENZIONE

- I riempitivi sopraccitati devono essere rimossi solo nel caso di utilizzo del casco con installato un sistema N-Com compatibile.
