BOSCH PLL 2 (Set) - Λέιζερ επίπεδο

PLL 2 (Set) - Λέιζερ επίπεδο BOSCH - Δωρεάν εγχειρίδιο χρήσης

Βρείτε δωρεάν το εγχειρίδιο της συσκευής PLL 2 (Set) BOSCH σε μορφή PDF.

📄 167 σελίδες Ελληνικά EL ⬇ Λήψη 💬 Ερώτηση AI
Notice BOSCH PLL 2 (Set) - page 133
133 / 167
Προβολή του εγχειριδίου : Français FR Dansk DA Deutsch DE Ελληνικά EL English EN Español ES Suomi FI Italiano IT Nederlands NL Português PT Svenska SV Türkçe TR
Pick your language and provide your email: we'll send you a specifically translated version.

Ερωτήσεις χρηστών για PLL 2 (Set) BOSCH

0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.

Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή

Το email παραμένει ιδιωτικό: χρησιμοποιείται μόνο για να σας ειδοποιήσει αν κάποιος απαντήσει στην ερώτησή σας.

Δεν υπάρχουν ακόμη ερωτήσεις. Γίνετε ο πρώτος που θα κάνει μία.

Κατεβάστε τις οδηγίες για το Λέιζερ επίπεδο σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας PLL 2 (Set) - BOSCH και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. PLL 2 (Set) της μάρκας BOSCH.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PLL 2 (Set) BOSCH

el Πρωτότυπο οδηγιών χρήσης

Ελληνικά ...... Σελίδα 132

Türkçe Sayfa 144

عزبي 167

BOSCH PLL 2 (Set) - 1

BOSCH PLL 2 (Set) - 2

BOSCH PLL 2 (Set) - 3

BOSCH PLL 2 (Set) - 4

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - 5

BOSCH PLL 2 (Set) - 6

BOSCH PLL 2 (Set) - 7

BOSCH PLL 2 (Set) - 8

BOSCH PLL 2 (Set) - 9

BOSCH PLL 2 (Set) - 10

BOSCH PLL 2 (Set) - 11

BOSCH PLL 2 (Set) - 12

text_image 1 2 3 4 5 6 7 8 9 10 11 12 13 14 2 607 990 031 DLL 2

BOSCH PLL 2 (Set) - 13

BOSCH PLL 2 (Set) - 14

BOSCH PLL 2 (Set) - 15

BOSCH PLL 2 (Set) - 16

BOSCH PLL 2 (Set) - 17

BOSCH PLL 2 (Set) - 18

BOSCH PLL 2 (Set) - 19
Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - 20

Υποδείξεις ασφαλείας

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 1

Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΙΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ.

▶ Προσοχή – όταν εφαρμοστούν διαφορετικές διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ' αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επικίνδυνη ακτινοβολία.

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 2

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 3

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 4

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 5

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 6

BOSCH PLL 2 (Set) - Υποδείξεις ασφαλείας - 7

Ελληνικά | 133

▶ Το ηλεκτρικό εργαλείο παραδίνεται με μια προειδοποιητική πινακίδα (στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα με τα γραφικά φέρει τον χαρακτηριστικό αριθμό 9).

BOSCH PLL 2 (Set) - Ελληνικά | 133 - 1

text_image IEC 60825-1:2007-03 <1mW, 640 nm Laserstrahlung. Laser Klasse 2 Nicht in den Strahl blicken

'Отан το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε, πριν την πρώτη θέση σε λειτουργία, κολλήστε επάνω του την αυτοκόλλητη πινακίδα στη γλώσσα της χώρας σας που περιέχεται στη συσκευασία.

BOSCH PLL 2 (Set) - Ελληνικά | 133 - 2

Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτοι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας.

▶ Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα.
▶ Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.
▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέίζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέίζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέίζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέίζερ.
▶ Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.
▶ Na δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κατάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ' αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης.
▶ Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα.
▶ Na μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά,

BOSCH PLL 2 (Set) - Ελληνικά | 133 - 3

134 | Ελληνικά

αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις.

BOSCH PLL 2 (Set) - | Ελληνικά - 1

Na μην πλησιάζετε το εργαλείο μέτρησης σε βηματοδότες. Ο μαγνήτης στο εσωτερικό του εργαλείου μέτρησης παράγει ένα μαγνητικό πεδίο το οποίο μπορεί να επηρεάσει τη λειτουργία των βηματοδοτών.

▶ Να μην πλησιάζετε το εργαλείο μέτρησης σε φορείς δεδομένων και σε συσκευές ευαίσθητες στο μαγνητισμό. Η δράση του μαγνήτη μπορεί να προκαλέσει οριστική απώλεια των δεδομένων.

Περιγραφή του προϊόντος και της ισχύος του

Χρήση σύμφωνα με τον προορισμό

Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς και γραμμών σε μια ορισμένη γωνία. Επιπλέον το όργανο μέτρησης προορίζεται για τον προσδιορισμό των γωνιών των αντικειμένων.

Το εργαλείο μέτρησης προορίζεται αποκλειστικά για λειτουργία σε εσωτερικούς χώρους.

Το εργαλείο μέτρησης δεν προορίζεται για επαγγελματική χρήση.

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών.

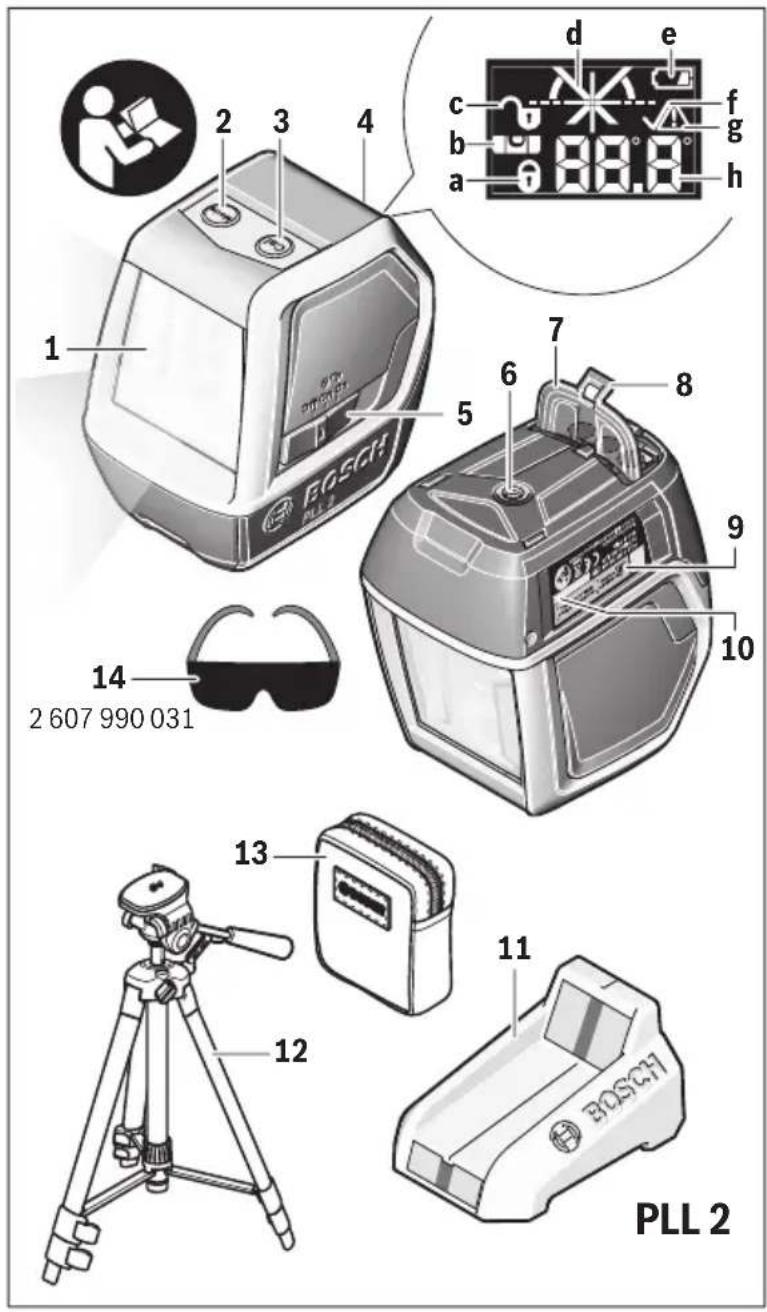

1 Γραμμή λέιζερ
2 Πλήκτρο τρόπου λειτουργίας Mode
3 Πλήκτρο βαθμονόμησης Cal
4 Οθόνη
5 Διακόπης ON/OFF

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 1

On Autómatn χωροστάθμηση On

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 2

Οη Λειτουργία κλίσης με ένδειξη της γωνίας Οη

Off 'Οργανο μέτρησης Off

6 Υποδοχή τριπόδου 1/4"

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 3

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 4

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 5

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 6

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 7

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 8

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 9

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 10

BOSCH PLL 2 (Set) - Απεικονιζόμενα στοιχεία - 11

Ελληνικά | 135

7 Καπάκι θήκης μπαταρίας

8 Ασφάλεια του καπακιού θήκης μπαταρίας

9 Προειδοποιητική πινακίδα λέιζερ

10 Αριθμός σειράς

11 Πίνακας στόχευσης λέιζερ

12 Trípodo*

13 Τσάντα προστασίας

14 Γυαλιά παρατήρησης λέιζερ*

* Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία.

Στοιχεία ένδειξης

a Μέτρηση κλίσης On (Αυτόματη χωροστάθμηση Off)

b Ψηφιακή φυσαλίδα Οη

c Autómatn χωροστάθμηση On

d Σύμβολο γωνίας κλίσης

e Προειδοποίηση μπαταρίας

f Ολοκλήρωση βαθμονόμησης

g Προειδοποίηση περιοχής μέτρησης

h Γωνία κλίσης

Τεχνικά χαρακτηριστικά

Λέιζερ σταυρωτών γραμμών PLL 2

Αριθμός ευρετηρίου3 603 F53 4..
Περιοχή εργασίας έως περίπου10 m
Περιοχή μέτρησης0 – 90°
Ακρίβεια χωροστάθμησης±0,5 mm/m
Ακρίβεια μέτρησης
– ψηφιακά (φυσαλίδα) ± 0,2^a) B)
– με ακτίνες λέιζερ±1,2°
A) Μετά τη βαθμονόμηση στις 0° και 90° υπάρχει περίπτωση ενός επιπλέον σφάλματος κλίσης το πολύ ±0,02° /μοίρες στις 90°.
B) Πάνω από 25 °C σταδιακή επίδείνωση
Ο αριθμός σειράς 10 στην πινακίδα του κατασκευαστή χρησιψεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 1

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 2

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 3

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 4

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 5

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 6

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 7

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 8

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 9

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 10

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 11

BOSCH PLL 2 (Set) - Τεχνικά χαρακτηριστικά - 12

136 | Ελληνικά

Λέιζερ σταυρωτών γραμμών PLL 2

Περιοχή αυτόματης χωροστάθμησης, τυπική ± 4^
Χρόνος χωροστάθμησης, τυπικός< 5 s
Αυτόματη χωροστάθμηση●
Οριζόντιος τρόπος λειτουργίας/κάθετος τρόπος λειτουργίας ●
Τρόπος λειτουργίας διασταυρούμενων ακτίνων●
Λειτουργία κλίσης με ένδειξη της γωνίας●
Ψηφιακό αλφάδι●
Θερμοκρασία λειτουργίας+10 °C...+40 °C
Θερμοκρασία διαφύλαξης/αποθήκευσης-20 °C...+70 °C
Μέγ. σχετική υγρασία ατμόσφαιρας90 %
Κατηγορία λέιζερ2
Τύπος λέιζερ640 nm, <1 mW
C_6 (Γραμμή λέιζερ) 1
Υποδοχή τριπόδου1/4"
Μπαταρίες3 x 1,5 V LR03 (AAA)
Διάρκεια λειτουργίας περίπου5 h
Βάρος σύμφωνα με EPTA-Procedure 01/20030,4 kg
Διαστάσεις (Μήκος x Πλάτος x 'Υψος)123 x 67 x 110 mm

A) Μετά τη βαθμονόμηση στις 0° και 90° υπάρχει περίπτωση ενός επιπλέον σφάλματος κλίσης το πολύ ±0,02° /μοίρες στις 90°.

B) Πάνω από 25 °C σταδιακή επιδείνωση

Ο αριθμός σειράς 10 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώριση του δικού σας εργαλείου μέτρησης.

Συναρμολόγηση

Τοποθέτηση/αντικατάσταση - μπαταριών

Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου.

Για να ανοίξετε το καπάκι θήκης μπαταρίας 7 πατήστε την ασφάλεια 8 και ανασηκώστε το καπάκι θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες με την

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 1

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 2

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 3

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 4

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 5

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 6

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 7

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 8

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 9

BOSCH PLL 2 (Set) - Τοποθέτηση/αντικατάσταση - μπαταριών - 10

Ελληνικά | 137

πολικότητα που φαίνεται στην εικόνα στην εσωτερική πλευρά του καπακιού της θήκης μπαταρίας.

Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πάντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα.

Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να αυτοεκφορτιστούν.

Λειτουργία

Θέση σε λειτουργία

▶ Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία.
▶ Na μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες ή διακυμάνσεις θερμοκρασίας. Π. χ. μην το αφήνετε για πολύ χρόνο στο autokίνητο. Σε περίπτωση που το εργαλείο μέτρησης ήταν εκτεθειμένο σε ισχυρές διακυμάνσεις θερμοκρασίας τότε, πριν το χρησιμοποιήσετε, πρέπει να το αφήσετε να αποκτήσει μια σταθερή θερμοκρασία.
▶ Na προστατεύετε το εργαλείο μέτρησης από ισχυρά χτυπήματα ή πτώσεις. Τυχόν ζημιές του εργαλείου μέτρησης μπορεί να επηρεάσουν την ακρίβειά του. Μετά από ένα ισχυρό χτύπημα ή από μια πτώση του εργαλείου μέτρησης πρέπει να ελέγξετε τις γραμμές λείζερ βάσει μια γνωστής οριζόντιας ή κάθετης γραμμής αναφοράς.
▶ Na θέτετε το εργαλείο μέτρησης εκτός λειτουργίας, πριν το μεταφέρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορετικά, σε περίπτωση ισχυρών κινήσεων, μπορεί να υποστεί βλάβη.

Θέση σε λειτουργία κι εκτός λειτουργίας

Για την ενεργοποίηση του οργάνου μέτρησης σπρώξετε το διακόπτη On/Off 5 σε μια από τις θέσεις «On»(Off On On).

▶ Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση.

Για να θέσετε εκτός λειτουργίας το πλεκτρικό εργαλείο ωθήστε το διακόπη ΟΝ/OFF 5 στη θέση «Off». Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 1

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 2

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 3

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 4

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 5

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 6

BOSCH PLL 2 (Set) - Θέση σε λειτουργία κι εκτός λειτουργίας - 7

138 | Ελληνικά

▶ Μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ.

Για την εξοικονόμηση ενέργειας, ενεργοποιήστε το όργανο μέτρησης μόνο, όταν το χρησιμοποιείτε.

Τρόποι λειτουργίας (βλέπε εικόνες Α –D)

Μετά την ενεργοποίηση το όργανο μέτρησης βρίσκεται στον τρόπο λειτουργίας Αυτόματη χωροστάθμηση 📋 ή στον τρόπο λειτουργίας Λειτουργία κλίσης με ένδειξη της γωνίας 🔒.

Για την αλλαγή του τρόπου λειτουργίας, πατήστε επανειλημμένα το πλήκτρο τρόπου λειτουργίας «Mode» 2, ώσπου να φανεί στην οθόνη ο επιθυμητός τρόπος λειτουργίας.

Οι ακόλουθοι τρόποι λειτουργίας είναι διαθέσιμοι:

Τρόπος λειτουργίας Αυτόματη χωροστάθμηση:

'Ενδειξη Τρόπος

BOSCH PLL 2 (Set) - 'Ενδειξη Τρόπος - 1

Τρόπος λειτουργίας διασταυρούμενων ακτίνων

(βλέπε εικόνα Α): Το όργανο μέτρησης δημιουργεί μια οριζόντια και μια κάθετη ακτίνα λέιζερ, των οποίων η χωροστάθμηση επιτηρείται.

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 1

Οριζόντιος τόπος λειτουργίας (βλέπε εικόνα Β): Το όργα- νο μέτρησης δημιουργεί μια οριζόντια ακτίνα λέίζερ, της οποίας η χωροστάθμηση επιτηρείται.

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 2

Κάθετος τρόπος λειτουργίας (βλέπε εικόνα C): Το όργα- νο μέτρησης δημιουργεί μια κάθετη ακτίνα λέιζερ, της οποί- ας η χωροστάθμηση επιτηρείται.

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 3

Η περιοχή αυτοχωροστάθμησης από ± 4° έχει ξεπεραστεί, η αυτοχωροστάθμηση δεν είναι δυνατή (η ένδειξη αναβοσβήνει). Η ακτίνα λέιζερ σβήνει.

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 4

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 5

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 6

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 7

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 8

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 9

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 10

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 11

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 12

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 13

Ελληνικά | 139

Τρόπος λειτουργίας Λειτουργία κλίσης με ένδειξη της γωνίας:

'Ενδειξη Τρόπος

---
88°

Οριζόντιος τόπος λειτουργίας.

A
688°

Οριζόντιος τόπος λειτουργίας. Το όργανο μέτρησης κλίνει προς τα αριστερά.*

88°

Οριζόντιος τόπος λειτουργίας. Το όργανο μέτρησης κλίνει προς τα δεξιά.*

+
0.88°

Τρόπος λειτουργίας διασταυρούμενων ακτίνων
(βλέπε εικόνα D): Το εργαλείο μέτρησης εκπέμπει δυο δια- σταυρωμένες γραμμές λέιζερ, οι οποίες μπορούν να ευθυ- γραμμιστούν ελεύθερα, χωρίς να είναι υποχρεωτικά κάθετες μεταξύ τους.

688°

Τρόπος λειτουργίας διασταυρούμενων ακτίνων. Το όργανο μέτρησης κλίνει προς τα αριστερά.*

688

Τρόπος λειτουργίας διασταυρούμενων ακτίνων. Το όργανο μέτρησης κλίνει προς τα δεξιά.*

%88:8°

Ψηφιακή φυσαλίδα. Το όργανο μέτρησης ελέγχει το οριζόντιο ή κάθετο επίπεδο, όπως ένα αλφάδι. Οι ακτίνες λέιζερ δεν προβάλλονται.

4...
628.0°

Ψηφιακή φυσαλίδα. Το όργανο μέτρησης κλίνει προς τα αριστερά.
Η μικρότερη εμφανιζόμενη γωνία ανέρχεται στις 0,1°.

28.0°

Ψηφιακή φυσαλίδα. Το όργανο μέτρησης κλίνει προς τα δεξιά.
Η μικρότερη εμφανιζόμενη γωνία ανέρχεται στις 0,1°.

88°

Η γωνία κλίσης από ±10° προς τα εμπρός (στην κατεύθυνση του λέιζερ) ή προς τα πίσω (στην κατεύθυνση της οθόνης) ξεπεράστηκε (η ένδειξη αναβοσβήνει). Η ακτίνα λέιζερ σβήνει.
*Η γωνία κλίσης h και οι ακτίνες λέιζερ εμφανίζονται από μια κλίση από > ± 2°.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Τρόπος λειτουργίας διασταυρούμενων ακτίνων - 14

140 | Ελληνικά

'Ενδειξη Τρόπος

BOSCH PLL 2 (Set) - 'Ενδειξη Τρόπος - 1

BOSCH PLL 2 (Set) - 'Ενδειξη Τρόπος - 2

Η βαθμονόμηση είναι ενεργοποιημένη (η ένδειξη αναβοσβήνει).

BOSCH PLL 2 (Set) - 'Ενδειξη Τρόπος - 3

BOSCH PLL 2 (Set) - 'Ενδειξη Τρόπος - 4

Η βαθμονόμηση ολοκληρώθηκε.

*Η γωνία κλίσης h και οι ακτίνες λέιζερ εμφανίζονται από μια κλίση από > ± 2°.

Περαιτέρω ενδείξεις στην οθόνη:

'Ενδειξη Περιγραφή

BOSCH PLL 2 (Set) - 'Ενδειξη Περιγραφή - 1

Το όργανο μέτρησης ξεκινά.

'Отая για 30 min періпου δεν πατηθεί κάποιο πλήκτρο του εργαλείου μέτρησης το εργαλείο μέτρησης διακόπτει αυτόματα τη λειτουργία του προστατεύοντας έτοι τις μπαταρίες.

Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F)

Συναρμολογήστε το εργαλείο μέτρησης επάνω σε μια σταθερή, επίπεδη επιφάνεια ή στο τρίποδο 12.

Επιλέξτε έναν τρόπο λειτουργίας με αυτόματη χωροστάθμηση.

Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα ανωραλίες εντός της περιοχής αυτοχωροστάθμησης από ±4°. Η χωροστάθμηση ολοκληρώνεται, μόλις οι ακτίνες λέιζερ δεν κινούνται πλέον. Ο τρόπος λειτουργίας εμφανίζεται στην οθόνη.

'Οταν η αυτόματη χωροστάθμηση δεν είναι δυνατή, π. χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει περισσότερο από 4° από την οριζόντια, αναβοσβήνει η ένδειξη στην οθόνη 4 και το λέίζερ απενεργοποιείται αυτόματα (βλέπε εικόνα F). Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμηση. Μόλις το όργανο μέτρησης βρίσκεται ξανά εντός της περιοχής αυτοχωροστάθμησης από ± 4°, ανάβει η ένδειξη του τρόπου λειτουργίας στην οθόνη 4 και το λέίζερ ενεργοποιείται.

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 1

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 2

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 3

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 4

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 5

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 6

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 7

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 8

BOSCH PLL 2 (Set) - Αυτόματη χωροστάθμηση (βλέπε εικόνες Ε−F) - 9

Ελληνικά | 141

'Εξω από την περιοχή χωροστάθμησης έως ±4 ° η εργασία με αυτόματη χωροστάθμηση είναι ανέφικτη, επειδή διαφορετικά δεν εξασφαλίζεται, ότι οι γραμμές λέίζερ θα διασταυρώνονται μεταξύ τους κάθετα.

Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λει- τουργίας το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από μια εκ νέου χωροστάθμηση ελέγξτε τη θέση των ακτίνων λέιζερ σε σχέση με τα σημεία αναφοράς, για την αποφυγή σφαλμάτων.

Λειτουργία κλίσης με ένδειξη της γωνίας

Σε αυτό τον τρόπο λειτουργίας το όργανο μέτρησης δημιουργεί μια οριζόντια ή δύο διασταυρούμενες ακτίνες λέίζερ, οι οποίες μπορεί να ευθυγραμιστούν ελεύθερα. Η γωνία κλίσης εμφανίζεται στην οθόνη.

Ευθυγράμμιση με τον πίνακα στόχου (βλέπε εικόνα G)

Για την εξασφάλιση της ταύτισης της γωνίας κλίσης στην οθόνη με την προβαλλόμενη ακτίνα λέιζερ στον τοίχο, πρέπει το όργανο μέτρησης να μετρηθεί με τον πίνακα στόχου. Τοποθετήστε τον πίνακα στόχου στον τοίχο. Επιλέξτε τον τρόπο λειτουργίας διασταυρούμενων ακτίνων ή την κάθετη λειτουργία του τρόπου λειτουργίας Αυτόματη χωροστάθμηση. Βεβαιωθείτε, ότι η ακτίνα λέιζερ περνά μέσα από το επάνω και κάτω κόκκινο μαρκάρισμα πάνω στον πίνακα στόχου. Επιλέξτε μια λειτουργία του τρόπου λειτουργίας

Λειτουργία κλίσης με ένδειξη της γωνίας και προβάλλετε την ακτίνα λέιζερ στην επιθυμητή γωνία στον τοίχο. Γείρετε ταυτόχρονα το όργανο μέτρησης όχι πάνω από 10° προς τα εμπρός (στην κατεύθυνση του λέιζερ) ή προς τα πίσω (στην κατεύθυνση της οθόνης). Διαφορετικά μπορεί να επιδεινωθεί η ακρίβεια της μέτρησης.

Ψηφιακή φυσαλίδα

Το όργανο μέτρησης ελέγχει το οριζόντιο ή κάθετο επίπεδο, όπως ένα αλφάδι. Οι ακτίνες λέίζερ δεν προβάλλονται.

Η πλευρά του ανοίγματος εξόδου της ακτίνας λέιζερ χρησιμεύει εδώ ως ακμή αναφοράς. Για τη μέτρηση γωνίας ευθυγραμμίστε αυτή την ακμή αναφοράς στο οριζόντιο ή κάθετο επίπεδο, το οποίο πρέπει να μετρηθεί. Γείρετε ταυτόχρονα το όργανο μέτρησης όχι πάνω από 5° προς τα εμπρός (στην κατεύθυνση του λέιζερ) ή προς τα πίσω (στην κατεύθυνση της οθόνης). Διαφορετικά μπορεί να επίδεινωθεί η ακρίβεια μέτρησης.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

142 | Ελληνικά

Υποδείξεις εργασίας

Βαθμονόμηση του μετρητή κλίσεων χωρίς ακτίνες λέιζερ (π. χ. πριν τη θέση σε λειτουργία για πρώτη φορά, μετά τη μεταφορά ή μετά από ισχυρές διακυμάνσεις της θερμοκρασίας):

Τοποθετήστε το όργανο μέτρησης πάνω σε ένα επίπεδο τραπέζι, με κλίση κάτω από 5°. Επιλέξτε τον τρόπο λειτουργίας Ψηφιακή φυσαλίδα. Κρατήστε το πλήκτρο της βαθμονόμησης «Cal» 3 πατημένο τόσο, ώσπου να εμφανιστεί στην οθόνη το τσεκάρισμα f και η ένδειξη CA1 εμφανίζεται μόνιμα. Γυρίστε το όργανο μέτρησης εντός 15 δευτερολέπτων κατά 180° και πατήστε εκ νέου το πλήκτρο «Cal» 3, ώσπου στην οθόνη να αναβοσβήνει η ένδειξη CA2. Η βαθμονόμηση ολοκληρώθηκε, όταν στην οθόνη εμφανιστεί το τσεκάρισμα f και η ένδειξη CA2 εμφανίζεται μόνιμα.

'Ελεγχος της ακρίβειας του εργαλείου μέτρησης

Na ελέγχετε τακτικά την ακρίβεια της μέτρησης κλίσης. Αυτό επιτυγχάνεται με μια μέτρηση μετατροπής. Γι' αυτό τοποθετήστε το εργαλείο μέτρησης επάνω σε ένα τραπέζι και μετρήστε την κλίση. Γυρίστε το εργαλείο μέτρησης κατά 180° και μετρήστε τη κλίση ακόμη μια φορά. Η διαφορά της τιμής που εμφανίζεται dev επιτρέπεται να υπερβαίνει 0,3°.

Εργασία με το τρίποδο (βλέπεεικόνα Η)

Το τρίποδο 12 προσφέρει μια σταθερή καθ' ύψος ρυθμιζόμενη επιφάνεια μέτρησης. Τοποθετήστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 6 επάνω στο 1/4" σπείρωμα του τριπόδου και στερεώστε το με την αντίστοιχη βίδα του τριπόδου.

Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα)

Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό.

▶ Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστατευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ.
Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστατεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων.

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 1

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 2

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 3

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 4

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 5

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 6

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 7

BOSCH PLL 2 (Set) - Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) - 8

Ελληνικά | 143

Συντήρηση και Service

Συντήρηση και καθαρισμός

Na διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο μέσα στην προστατευτική τσάντα που το συνοδεύει.

Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό.

Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά.

Καθαρίζετε τυχόν ρύπους και βρωμιές μ' ένα υγρό, μαλακό πανί. Μη χρησιμοποιείτε μέσα καθαρισμού ή διαλύτες.

Na καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέίζερ και να προσέχετε να μη δημιουργούνται χνούδια.

Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέσα στην προστατευτική τοάντα 13.

Service και παροχή συμβουλών χρήσης

To Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους.

Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και κατά την παραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρετηρίου που βρίσκεται στην πινακίδα κατασκευαστή του εργαλείου μέτρησης.

Ελλάδα

Robert Bosch A.E.

Ερχείας 37

19400 Κορωπί – Αθήνα

Tel.: 210 5701270

Fax: 210 5701283

www.bosch.com

www.bosch-pt.gr

ABZ Service A.E.

Tel.: 210 5701380

Fax: 210 5701607

Bosch Power Tools 1 618 C00 93G | (23.1.14)

144 | Türkçe

Απόσυρση

Τα εργαλεία μέτρησης, τα εξαρτήματα και οι συσκευασίες πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίξετε τα εργαλεία μέτρησης και τις μπαταρίες στα απορρίμματα του σπιτιού σας!

Μόνο για χώρες της ΕΕ:

BOSCH PLL 2 (Set) - Μόνο για χώρες της ΕΕ: - 1

Σύμφωνα με την Κοινοτική Οδηγία 2012/19/ΕΕ τα άχρηστα εργαλεία μέτρησης, και σύμφωνα με την Κοινοτική Οδηγία 2006/66/ΕΚ οι χαλασμένες ή αναλωμένες μπαταρίες δεν είναι πλέον υποχρεωτικό να συλλέγονται ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το περιβάλλον.

Τηρούμε το δικαιώμα αλλαγών.

Türkçe

Güvenlik Talimatı

BOSCH PLL 2 (Set) - Güvenlik Talimatı - 1

Πίνακας περιεχομένων Κάντε κλικ σε έναν τίτλο για να αποκτήσετε πρόσβαση σε αυτόν
Βοηθός εγχειριδίου
Υποστηρίζεται από την Anthropic
Αναμονή για το μήνυμά σας
Πληροφορίες προϊόντος

Μάρκα : BOSCH

Μοντέλο : PLL 2 (Set)

Κατηγορία : Λέιζερ επίπεδο
