KULLANIM KILAVUZU PLL 2 (Set) BOSCH

tr Orijinal işletme talimatı

Ölçme cihazı ile tehlikesiz ve güvenli biçimde çalışabilmek için bütün güvenlik talimatı ve uyarılar okunmalıdır. Ölçme cihazı üzerindeki uyarı etiketlerini hiçbir zaman okunamaz hale getirmeyin. BU TALİMATLARI İYİ VE GÜVENLİ BİR YERDE SAKLAYIN VE ÖLÇME CİHAZINI BAŞKASINA VERDİĞİNİZDE BUNLARI DA BİRLİKTE VERİN.

Dikkat – Burada belirtilen kullanım veya ayar hükümlerine uyulmadığı veya başka yöntemler kullanıldığı takdirde cihazın çıkara-cağı ışınlar kullanıcı için tehlikeli olabilir.
▶ Bu elektrikli el aleti bir uyarı etiketi ile teslim edilir (grafik sayfasındaki ölçme cihazının şekli üzerinde 9 numara ile gösterilmektedir).

BOSCH PLL 2 (Set) - 1

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - 2

BOSCH PLL 2 (Set) - 3

BOSCH PLL 2 (Set) - 4

BOSCH PLL 2 (Set) - 5

BOSCH PLL 2 (Set) - 6

BOSCH PLL 2 (Set) - 7

BOSCH PLL 2 (Set) - 8

BOSCH PLL 2 (Set) - 9

BOSCH PLL 2 (Set) - 10

BOSCH PLL 2 (Set) - 11

BOSCH PLL 2 (Set) - 12

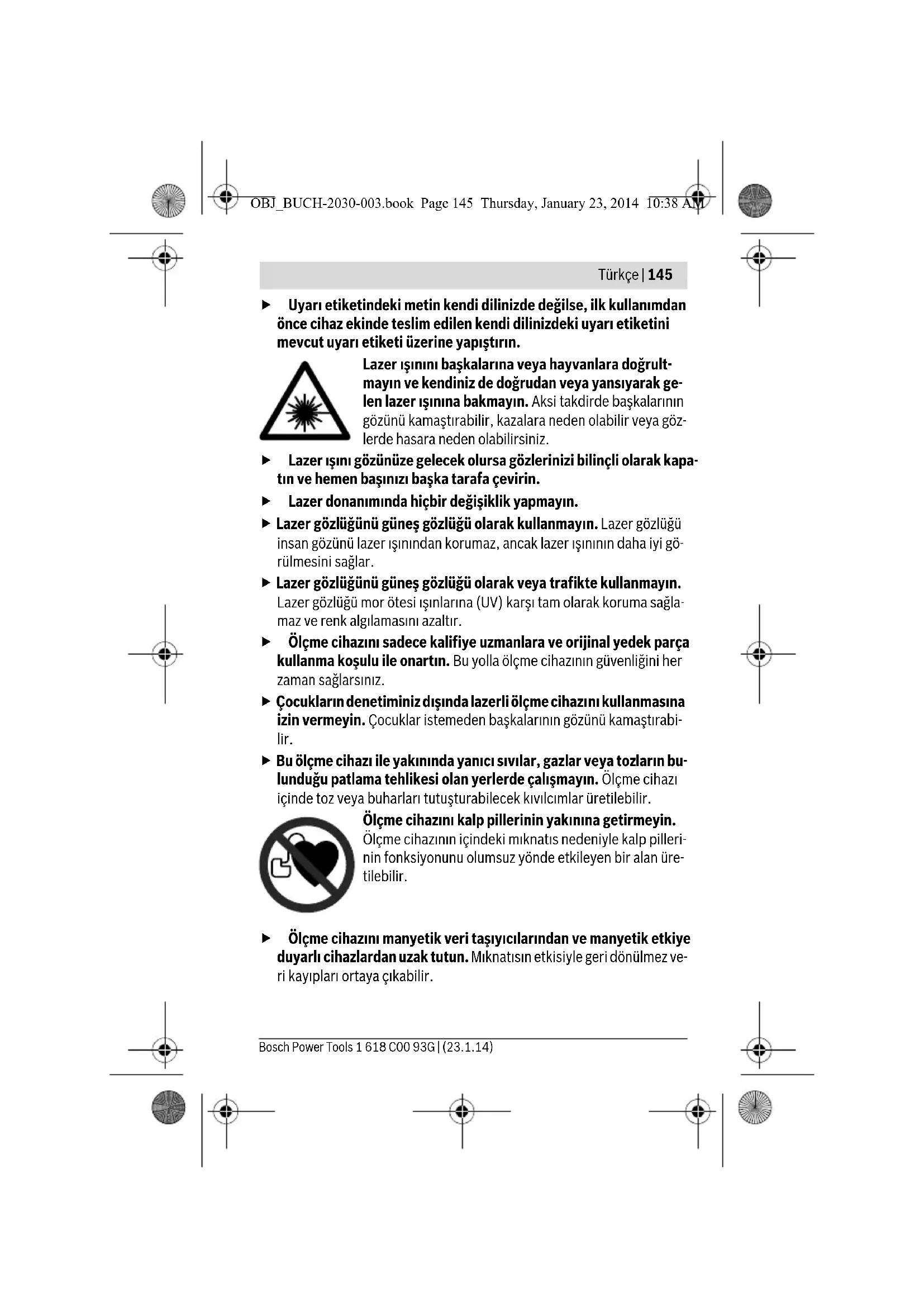

Türkçe | 145

Uyarı etiketindeki metin kendi dilinizde değilse, ilk kullanımdan önce cihaz ekinde teslim edilen kendi dilinizdeki uyarı etiketini mevcut uyarı etiketi üzerine yapıştırın.

BOSCH PLL 2 (Set) - Türkçe | 145 - 1

Lazer ışinını başkalarına veya hayvanlara doğrult-mayın ve kendiniz de doğrudan veya yansıyarak gelen lazer ışinına bakmayın. Aksi takdirde başkalarının gözünü kamaştırabilir, kazalara neden olabilir veya gözlerde hasara neden olabilirsiniz.

▶ Lazer ışını gözünüze gelecek olursa gözlerinizi bilinçli olarak kapatın ve hemen başınızı başka tarafa çevirin.
▶ Lazer donanımında hiçbir değişiklik yapmayın.
▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.
- Ölçme cihazını sadece kalifiye uzmanlara ve orijinal yedek parça kullanma koşulu ile onartın. Bu yolla ölçme cihazının güvenliğini her zaman sağlarsınız.
▶ Çocukların denetiminiz dışında lazerli ölçme cihazını kullanmasına izin vermeyin. Çocuklar istemeden başkalarının gözünü kamaştırabilir.
▶ Bu ölçme cihazı ile yakınında yanıcı sıvılar, gazlar veya tozların bulunduğu patlama tehlikesi olan yerlerde çalışmayın. Ölçme cihazı içinde toz veya buharları tutuşturabilecek kıvılcımlar üretilebilir.

BOSCH PLL 2 (Set) - Türkçe | 145 - 2

Ölçme cihazını kalp pillerinin yakınına getirmeyin.

Ölçme cihazının içindeki mıknatis nedeniyle kalp pillerinin fonksiyonunu olumsuz yönde etkileyen bir alan üre-tilebilir.

- Ölçme cihazını manyetik veri taşıyıcılarından ve manyetik etkiye duyarlı cihazlardan uzak tutun. Mıknatısın etkisiyle geri dönülmez veri kayıpları ortaya çıkabilir.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Türkçe | 145 - 3

146 | Türkçe

Ürün ve işlev tanımı

Usulüne uygun kullanım

Bu ölçme cihazı yatay ve dikey hatlar ile belirli açılardaki hatların belirlenmesi ve kontrol edilmesi için tasarlanmıştır. Bu ölçme cihazı ayrıca açıların ve nesnelerin tespit edilmesi için tasarlanmıştır.

Bu ölçme cihazı sadece kapalı mekanlarda kullanılmaya uygundur.

Bu ölçme cihazı profesyonel/ticari kullanım için tasarlanmamıştır.

Şekli gösterilen elemanlar

Şekli gösterilen cihaz elemanlarının numaraları ölçme cihazının şeklinin bulunduğu grafik sayfasında bulunmaktadır.

1 Lazer çizgisi
2 Tuş Mode
3 Kalibrasyon tuşu Cal
4 Display
5 Açma/kapama şalteri

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 1

On Nivelman otomatiği açık

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 2

On Açı göstergeli eğim fonksiyonu açık

Off Ölçme cihazı kapalı

6 Sehpa girişi 1/4"
7 Batarya gözü kapağı
8 Batarya gözü kapak kilidi
9 Lazer uyarı etiketi

10 Seri numarası

11 Lazer hedef tablası
12 Sehpa*
13 Koruyucu çanta
14 Lazer gözlüğü*

* Şekli gösterilen veya tanımlanan aksesuar standart teslimat kapsamında değildir.

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 3

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 4

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 5

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 6

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 7

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 8

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 9

BOSCH PLL 2 (Set) - Şekli gösterilen elemanlar - 10

Türkçe | 147

Gösterge elemanları

a Eğim ölçümü açık (nivelman otomatiği kapalı)
b Dijital su terazisi açık
c Nivelman otomatiği açık
d Eğim açısı sembolü
e Batarya uyarısı
f Kalibrasyon sonlandı
g Ölçme aralığı uyarısı
h Eğim açısı

Teknik veriler

Distomat PLL 2
Ürün kodu	3 603 F53 4..
Maksimum çalışma alanı, yak.	10 m
Ölçme alanı	0 - 90°
Nivelman hassaslığı	±0,5 mm/m
Ölçme hassaslığı
- Dijital (sut erazisi)	± 0,2^oA) B)
- Lazer çizgili	±1,2°
Otomatik nivelman, tipik	±4°
Nivelman süresi, tipik	<5 s
Nivelman otomatiği	●
Yatay mod/dikey mod	●
Artı imleçli mod	●
Açı göstergeli eğim fonksiyonu	●
Dijital su terazisi	●
İşletme sıcaklığı	+10 °C... +40 °C
Saklama sıcaklığı	-20 °C... +70 °C
Maksimum nispi hava nemi	% 90
A) 0° ve 90°de kalibrasyondan sonra ek olarak maksimum ±0,02° eğim hatasında/90°ye kadar.
B) 25 °C kademeli bozulma üzerinde
Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 10 ile olur.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Gösterge elemanları - 1

148 | Türkçe

Distomat PLL 2

Lazer sınıfı	2
Lazer tipi	640 nm, <1 mW
C_6 (Lazer çizgisi) 1
Sehpa girişi	1/4"
Bataryalar	3 x 1,5 V LR03 (AAA)
İşletme süresi, yak.	5 h
Ağırlığı EPTA-Procedure 01/2003'e göre	0,4 kg
Ölçüleri (uzunluk x genişlik x yükseklik)	123 x 67 x 110 mm

A) 0° ve 90° de kalibrasyondan sonra ek olarak maksimum ±0,02° eğim hatasında/90° ye kadar.
B) 25 °C kademeli bozulma üzerinde
Ölçme cihazınızın tam olarak belirlenmesi tip etiketi üzerindeki seri numarası 10 ile olur.

Montaj

Bataryaların takılması/değiştirilmesi

Bu ölçme cihazını çalıştırırken alkali mangan bataryaların kullanılması tavsiye olunur.

Batarya gözü kapağını 7 açmak için kilide 8 basın ve kapağı kaldırın. Bataryaları yerleştirin. Bu esnadabatarya gözü kapağının iç tarafından şekilde gösterildiği gibi doğru kutuplamayapmaya dikkat edin.

Daima bataryaların hepsini birden değiştirin. Aynı üreticinin aynı kapasitedeki bataryalarını kullanın.

▶ Cihazınızı uzun süre kullanmayacaksanız bataryaları cihazdan çıkarın. Uzun süre kullanılmayan bataryalar oksitlenir ve kendiliğinden boşalır.

işletme

Çalıştırma

Ölçme cihazınızı nemden/ıslaklıktan ve doğrudan güneş ışınından koruyun.
Tarama cihazını aşırı sıcaklıklara veya sıcaklık farklılıklarına maruz bırakmayın. Cihazınızı örneğin uzun süre otomobil içinde bırakmayın. Büyük sıcaklık farklarına uğradiği zaman cihazınızı hemen kullanmayın, önce sıcaklığın dengelenmesini bekleyin sonra kullanın.

BOSCH PLL 2 (Set) - Çalıştırma - 1

BOSCH PLL 2 (Set) - Çalıştırma - 2

BOSCH PLL 2 (Set) - Çalıştırma - 3

BOSCH PLL 2 (Set) - Çalıştırma - 4

BOSCH PLL 2 (Set) - Çalıştırma - 5

BOSCH PLL 2 (Set) - Çalıştırma - 6

BOSCH PLL 2 (Set) - Çalıştırma - 7

BOSCH PLL 2 (Set) - Çalıştırma - 8

BOSCH PLL 2 (Set) - Çalıştırma - 9

Türkçe | 149

Ölçme cihazını şiddetli çarpma ve darbelere karşı koruyun. Ölçme cihazı hasar gördüğü takdirde hassaslığı kaybolabilir. Şiddetli bir çarpma veya düşmeden sonra lazer hatlarını bilinen yatay veya dikey bir referans hattı yardımı ile karşılaştırak kontrol edin.
▶ Taşırken ölçme cihazını kapatın. Kapama esnasında pandül birimi kilitlenir, aksi takdirde aşırı hareketlerde hasar görür.

Açma/kapama

Ölçme cihazını açmak için açma/kapama şalterini 5 "On" (Off On On) po-zisyonlardan birine itin.

▶ Lazer ışınıni kişilere ve hayvanlara doğrultmayın ve uzak mesafe- den de olsa lazer ışınına bakmayın.

Ölçme cihazını kapatmak için açma/kapama şalterini 5 "Off" pozisyonu-na itin. Cihaz kapatılınca pandül birimi kilitlenir.

Açık durumdaki ölçme cihazını bırakıp gitmeyin ve işiniz bitince cihazı kapatın. Lazer işını başkalarının gözünü alabilir.

Enerjiden tasarruf etmek için ölçme cihazını sadece kullandığınız zamanlar açın.

İşletim türleri (Bakınız: Şekiller A - D)

Açıldıktan sonra ölçme cihazı Nivelman otomatiği işletim türünde ve- ya Açı göstergeli eğim fonksiyonu işletim türünde bulunur.

Modu değiştirmek için "Mode" 2 tuşuna istediğiniz mod ekranda görününceye kadar tekrarlayarak basın.

Aşağıdaki işletim türlerini veya modları seçebilirsiniz:

İşletim türü Nivelman otomatiği:

Gösterge Modlar

BOSCH PLL 2 (Set) - Gösterge Modlar - 1

Artı imleçli mod (Bakınız: Şekil A): Ölçme cihazı nivelmanları kontrol edilen bir yatay ve bir dik lazer çizgisi üretir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 2

Yatay mod (Bakınız: Şekil B): Ölçme cihazı nivelmanı kontrol edilen bir yatak lazer çizgisi üretir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 3

BOSCH PLL 2 (Set) - Gösterge Modlar - 4

BOSCH PLL 2 (Set) - Gösterge Modlar - 5

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Gösterge Modlar - 6

BOSCH PLL 2 (Set) - Gösterge Modlar - 7

BOSCH PLL 2 (Set) - Gösterge Modlar - 8

BOSCH PLL 2 (Set) - Gösterge Modlar - 9

BOSCH PLL 2 (Set) - Gösterge Modlar - 10

BOSCH PLL 2 (Set) - Gösterge Modlar - 11

BOSCH PLL 2 (Set) - Gösterge Modlar - 12

150 | Türkçe

Gösterge Modlar

BOSCH PLL 2 (Set) - Gösterge Modlar - 1

Dikey mod (Bakınız: Şekil C): Ölçme cihazı nivelmanı kontrol edilen bir dikey lazer çizgisi üretir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 2

Otomatik nivelman aralığı ±4° aşıldı, nivelman mümkün değil (gösterge yanıp söner). Lazer çizgsisi söner.

İşletim türü Açı göstergeli eğim fonksiyonu:

Gösterge Modlar

BOSCH PLL 2 (Set) - Gösterge Modlar - 1

Yatay mod.

BOSCH PLL 2 (Set) - Gösterge Modlar - 2

Yatay mod. Ölçme cihazı sola eğiliyor.*

BOSCH PLL 2 (Set) - Gösterge Modlar - 3

Yatay mod. Ölçme cihazı sağa eğiliyor.*

BOSCH PLL 2 (Set) - Gösterge Modlar - 4

Artı imleçli mod (Bakınız: Şekil D): Ölçme cihazı serbestçe doğrultulabilen ve mutlaka birbirine dik olmak zorunda olmayan kesişen iki lazer çizgisi üretir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 5

Artı imleçli mod. Olçme cihazı sola eğiliyor.*

BOSCH PLL 2 (Set) - Gösterge Modlar - 6

Artı imleçli mod. Ölçme cihazı sağa eğiliyor.*

BOSCH PLL 2 (Set) - Gösterge Modlar - 7

Dijital su terazisi. Ölçme cihazı, yataylığı veya dikeyliği bir su terazisi gibi kontrol eder. Lazer çizgileri yansıtılmaz.

BOSCH PLL 2 (Set) - Gösterge Modlar - 8

Dijital su terazisi. Ölçme cihazı sola eğiliyor. Gösterilen en küçük açı 0,1°dir.

* Eğim açısı h ve lazer çizgileri ancak > ± 2° eğimden itibaren gösterilir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 9

BOSCH PLL 2 (Set) - Gösterge Modlar - 10

BOSCH PLL 2 (Set) - Gösterge Modlar - 11

BOSCH PLL 2 (Set) - Gösterge Modlar - 12

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Gösterge Modlar - 13

BOSCH PLL 2 (Set) - Gösterge Modlar - 14

BOSCH PLL 2 (Set) - Gösterge Modlar - 15

BOSCH PLL 2 (Set) - Gösterge Modlar - 16

BOSCH PLL 2 (Set) - Gösterge Modlar - 17

BOSCH PLL 2 (Set) - Gösterge Modlar - 18

Türkçe | 151

Gösterge Modlar

BOSCH PLL 2 (Set) - Gösterge Modlar - 1

Dijital su terazisi. Ölçme cihazı sağa eğiliyor.

Gösterilen en küçük açı 0,1°dir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 2

Eğim açısı ±10° öne doğru (lazer yönünde) veya arkaya doğru (ekran yönünde) aşıldı (gösterge yanıp söner). Lazer çizgsisi söner.

BOSCH PLL 2 (Set) - Gösterge Modlar - 3

BOSCH PLL 2 (Set) - Gösterge Modlar - 4

Kalibrasyon etkin (gösterge yanıp söner).

BOSCH PLL 2 (Set) - Gösterge Modlar - 5

BOSCH PLL 2 (Set) - Gösterge Modlar - 6

Kalibrasyon tamamlandı.

* Eğim açısı h ve lazer çizgileri ancak > ± 2 ° eğimden itibaren gösterilir.

BOSCH PLL 2 (Set) - Gösterge Modlar - 7

Ekrandaki diğer göstergeler:

Gösterge Tanımı

BOSCH PLL 2 (Set) - Gösterge Tanımı - 1

Ölçme cihazı açılıyor.

Yaklaşık 30 dakika süre ile ölçme cihazında hiçbir tuşa basılmazsa, ölçme cihazı bataryaları korumak üzere otomatik olarak kapanır.

Nivelman otomatiği (Bakınız: Şekiller E-F)

Ölçme cihazını yatay, sert bir zemine yerleştirin veya sehpa 12 üzerine tespit edin.

Nivelman otomatikli bir işletim türü seçin.

Cihaz açıldıktan sonra nivelman otomatiği sistemi otomatik nivelman aralığındaki ±4° pürüzleri dengeler. Lazer çizgileri hareketsiz duruma geldiğinde nivelman tamamlanmış demektir. İşletim türü ekranda gösterilir.

Otomatik nivelman: örneğin ölçme cihazının oturduğu yüzey yataylıktan 4° çok fazla saptığı için ve bu mümkün olmadığında ekrandaki 4 gösterge yanıp söner ve lazer otomatik olarak kapanır (Bakınız: Şekil F). Bu gibi durumlarda ölçme cihazını yatay olarak yerleştirin ve otomatik nivelmanın tamamlanmasını bekleyin. Ölçme cihazı tekrar otomatik nivelman aralığına ±4° geldiğinde ekrandaki 4 işletim türü göstergesi yanar ve lazer açılır.

BOSCH PLL 2 (Set) - Nivelman otomatiği (Bakınız: Şekiller E-F) - 1

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Nivelman otomatiği (Bakınız: Şekiller E-F) - 2

BOSCH PLL 2 (Set) - Nivelman otomatiği (Bakınız: Şekiller E-F) - 3

BOSCH PLL 2 (Set) - Nivelman otomatiği (Bakınız: Şekiller E-F) - 4

BOSCH PLL 2 (Set) - Nivelman otomatiği (Bakınız: Şekiller E-F) - 5

BOSCH PLL 2 (Set) - Nivelman otomatiği (Bakınız: Şekiller E-F) - 6

152 | Türkçe

Otomatik nivelman alanı ± 4° dışında nivelman otomatiği ile çalışmak mümkün değildir, çünkü lazer çizgilerinin birbirine dik olması garanti değildir.

İşletme esnasındaki sarsıntılarda veya konum değişikliklerinde ölçme cihazı tekrar otomatik olarak nivelman yapar. Hatalardan kaçınmak için, yeni bir nivelmandan sonra, lazer çizgilerinin pozisyonunu, referans noktası- ni baz alarak kontrol edin.

Açı göstergeli nivelman fonksiyonu

Bu işletim türünde ölçme cihazı serbest olarak doğrultulabilen bir yatay veya iki kesişen lazer çizgisi üretir. Eğitim açısı ekranda gösterilir.

Hedef tablası ile doğrultma (Bakınız: Şekil G)

Ekrandaki eğim açısı ile duvara yansıtılan lazer çizgisinin birbirine uyumu- nu sağlamak üzere ölçme cihazı hedef tablası ile ayarlanmalıdır. Hedef tablasını duvara yerleştirin. Nivelman otomatiği işletim türünün artı im- leçli modunu veya dikey modunu seçin. Lazer çizgisinin hedef tablasının üst ve alt kırmızı işaretlerinden geçmesini sağlayın. Açı göstergeli eğim fonksiyonu işletim türünün bir modunu seçin ve lazer çizgisini istediğiniz bir açıda duvara yansıtın. Bu işlem esnasında ölçme cihazını öne doğru (la- zer yönünde) veya arkaya doğru (ekran yönünde) 10°’den fazla eğmeyin. Aksi takdirde ölçme hassasılığı olumsuz yönde etkilenir.

Dijital su terazisi

Ölçme cihazı, yataylığı veya dikeyliği, bir su terazisi gibi kontrol eder. Lazer çizgileri yansıtılmaz.

Bu işlemde lazer çıkış noktası referans çizgisi olarak işlev görür. Açı ölçü- mü için bu referans kenarını ölçülecek yatay veya dikey düzlemde doğrultun. Bu işlem esnasında ölçme cihazını öne doğru (lazer yönünde) veya arkaya doğru (ekran yönünde) 5° den fazla eğmeyin. Aksi takdirde ölçme hassasiyeti olumsuz yönde etkilenir.

Çalışırken dikkat edilecek hususlar

Lazer çizgileri olmadan eğim ölçerin kalibrasyonu (nakliyeden veya şiddetli sıcaklık dalgalanmalarından sonra ilk kez çalıştırmadan önce):

Ölçme cihazını düz bir masa üzerine 5°’den daha az bir eğimle yerleştirin. Dijital su terazisi modunu seçin. Kalibrasyon tuşunu “Cal” 3 ekranda kanca f görününceye ve CA1 sürekli gösterilinceye kadar basılı tutun.

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 1

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 2

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 3

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 4

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 5

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 6

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 7

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 8

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 9

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 10

BOSCH PLL 2 (Set) - Çalışırken dikkat edilecek hususlar - 11

Türkçe | 153

Ölçme cihazını 15 saniye içinde 180° çevirin ve tuşa "Cal" 3 ekranda CA2 yanıp sönünceye kadar yeniden basın. Ekranda kanca f görününce ve CA2 sürekli gösterilmeye başlanınca kalibrasyon tamamlanmış demektir.

Ölçme cihazının hassaslık kontrolü

Eğim ölçümü hassaslığını düzenli aralıklarla kontrol edin. Bu bir zarf ölçü- mü ile yapılır. Ölçme cihazını bir masaya yatırım ve eğimi ölçün. Ölçme cihazını 180° çevirin ve eğimi bir kez daha ölçün. Gösterilen miktarın farkı maksimum 0,3° olmalıdır.

Sehpa ile çalışmak (Bakınız: Şekil H)

Sehpa 12 sağlam ve yüksekliği ayarlanabilir bir ölçme zemini sunar. Ölçme cihazının sehpa kovanını 6 sehpanın 1/4" dişlisine yerleştirin ve sehpanın tespit vidası ile sıkın.

Lazer gözlüğü (aksesuar)

Lazer gözlüğü çevredeki ışıkları filtre eder. Bu nedenle lazerin kırmızı ışığı göz tarafından daha parlak algılanır.

▶ Lazer gözlüğünü güneş gözlüğü olarak kullanmayın. Lazer gözlüğü insan gözünü lazer ışınından korumaz, ancak lazer ışının daha iyi görülmesini sağlar.
▶ Lazer gözlüğünü güneş gözlüğü olarak veya trafikte kullanmayın. Lazer gözlüğü mor ötesi ışınlarına (UV) karşı tam olarak koruma sağlamaz ve renk algılamasını azaltır.

Bakım ve servis

Bakım ve temizlik

Ölçme cihazını daima birlikte teslim edilen koruyucu çanta içinde saklayın ve taşıyın.

Ölçme cihazını daima temiz tutun.

Ölçme cihazını hiçbir zaman suya veya başka sıvılaral daldırmayın.

Kirleri ve pislikleri nemli, temiz bir bezle silin. Deterjan veya çözücü madde kullanmayın.

Özellikle lazer ışını çıkış deliği alanını düzenli olarak temizleyin ve kullandığınız bezin havının dökülmemesine dikkat edin.

Onarılması gerektiğinide ölçme cihazını koruyucu çanta 13 içinde yollayın.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Bakım ve temizlik - 1

154 | Türkçe

Müşteri hizmeti ve uygulama danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçalarına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfasında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili aksesuara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün sorularınız ve yedek parça siparişlerinizde mutlaka cihazınızın tip etiketindeki 10 haneli ürün kodunu belirtin.

Türkçe

Yeni San. Sit. Cami arkası No: 67

Aksaray

Tel.: 0382 2151939

Tel.: 0382 2151246

Bulsan Elektrik

İstanbul Cad. Devrez Sok. İstanbul Çarşısı

No: 48/29 İskitler

Ankara

Tel.: 0312 3415142

Tel.: 0312 3410203

Faz Makine Bobinaj

Sanayi Sit. 663 Sok. No: 18

Antalya

Tel.: 0242 3465876

Tel.: 0242 3462885

BOSCH PLL 2 (Set) - Türkçe - 1

BOSCH PLL 2 (Set) - Türkçe - 2

BOSCH PLL 2 (Set) - Türkçe - 3

BOSCH PLL 2 (Set) - Türkçe - 4

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Türkçe - 5

BOSCH PLL 2 (Set) - Türkçe - 6

BOSCH PLL 2 (Set) - Türkçe - 7

BOSCH PLL 2 (Set) - Türkçe - 8

BOSCH PLL 2 (Set) - Türkçe - 9

BOSCH PLL 2 (Set) - Türkçe - 10

Türkçe | 155

Örsel Bobinaj

San. Sit. 161. Sok. No: 21

Denizli

Tel.: 0258 2620666

Bulut Elektrik

İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı

Elazığ

Tel.: 0424 2183559

Körfez Elektrik

Sanayi Çarşısı 770 Sok. No: 71

Erzincan

Tel.: 0446 2230959

Ege Elektrik

İnönü Bulvaro No: 135 Muğla Makasarası Fethiye

Fethiye

Tel.: 0252 6145701

Değer İş Bobinaj

İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey

Gaziantep

Tel.: 0342 2316432

Çözüm Bobinaj

İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C

Gaziantep

Tel.: 0342 2319500

Onarım Bobinaj

Raifpaşa Cad. No: 67 İskenderun

Hatay

Tel.: 0326 6137546

Günşah Otomotiv

Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü

istanbul

Tel.: 0212 8720066

Aygem

10021 Sok. No: 11 AOSB Çiğli

İzmir

Tel.: 0232 3768074

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Türkçe - 11

156 | Türkçe

Sezmen Bobinaj

Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir

izmir

Tel.: 0232 4571465

Ankaralı Elektrik

Eski Sanayi Bölgesi 3. Cad. No: 43

Kayseri

Tel.: 0352 3364216

Asal Bobinaj

Eski Sanayi Sitesi Barbaros Cad. No: 24

Samsun

Tel.: 0362 2289090

Üstündağ Elektrikli Aletler

Nusretiye Mah. Boyacılar Aralığı No: 9

Tekirdağ

Tel.: 0282 6512884

BOSCH PLL 2 (Set) - | Türkçe - 1

Tasfiye

Tarama cihazı, aksesuar ve ambalaj malzemesi yeniden kazanım merkezi-ne yollanmalıdır.

Ölçme cihazını ve aküleri/bataryaları evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 1

Kullanım ömrünü tamamlamış elektro ve elektrikli aletlere ilişkin 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış akülü fenerler ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler ayrı ayrı toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere bir geri dönüşüm merkezine yollanmak zorundadır.

Değişiklik haklarımız saklıdır.

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 2

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 3

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 4

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 5

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 6

BOSCH PLL 2 (Set) - Sadece AB üyesi ülkeler için: - 7
