| Tipo de producto | Nivel láser cruz (Láser cruz PLL 2) |
| Marca | Bosch |
| Modelo | PLL 2 (Set) |
| Dimensiones (L × an × al) | 123 × 67 × 110 mm |
| Peso | 0,4 kg (según EPTA 01/2003) |
| Alimentación | 3 pilas LR03 (AAA) 1,5 V |
| Autonomía | Aproximadamente 5 horas |
| Clase de láser | 2 (IEC 60825-1:2007-03) |
| Tipo de láser | 640 nm, <1 mW |
| Zona de trabajo | Hasta aproximadamente 10 m |
| Rango de nivelación automática | ±4° |
| Tiempo de nivelación | <5 s |
| Precisión de nivelación | ±0,5 mm/m |
| Rango de medición de inclinación | 0 – 90° |
| Precisión de medición digital (nivel de burbuja) | ±0,2° (después de calibración a 0° y 90°) |
| Precisión de medición con líneas láser | ±1,2° |
| Temperatura de funcionamiento | +10 °C a +40 °C |
| Temperatura de almacenamiento | -20 °C a +70 °C |
| Humedad relativa máx. | 90 % |
| Rosca para trípode | 1/4" |
| Modos de funcionamiento | Nivelación automática (líneas cruzadas/horizontal/vertical), función de inclinación con visualización de ángulo, nivel de burbuja digital |
| Calibración | Sensor de inclinación calibrable mediante botón Cal (con rotación de 180°) |
| Mantenimiento y limpieza | Limpiar con un paño suave y húmedo; no usar disolventes; guardar en el estuche de protección |
| Seguridad | No mirar dentro del haz láser; no dirigir hacia personas; clase de láser 2; mantener fuera del alcance de los niños |
| Piezas de repuesto y reparabilidad | Utilizar únicamente piezas de repuesto originales de Bosch; reparación por personal calificado |
| Información general | Se entrega con estuche de protección, gafas de visión láser, trípode (según versión); apagado automático después de 30 min |
Preguntas frecuentes - PLL 2 (Set) BOSCH
Preguntas de los usuarios sobre PLL 2 (Set) BOSCH
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Nivel láser en formato PDF gratis! Encuentra tus instrucciones PLL 2 (Set) - BOSCH y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PLL 2 (Set) de la marca BOSCH.
MANUAL DE USUARIO PLL 2 (Set) BOSCH
Español.... Página 44
Instrucciones de seguridad
Leer y observar todas las instrucciones, para trabajar sin peligro y riesgo con el aparato de medición. Jamás des-figure los rótulos de advertencia del aparato de medición. GUARDE BIEN ESTAS INSTRUCCIONES Y ADJUN-TELAS EN LA ENTREGA DEL APARATO DE MEDICIÓN.
Atención: en caso de utilizar unos dispositivos de manejo y ajuste diferentes de los aquí indicados, o al seguir un procedimiento diferente, ello puede comportar una exposición peligrosa a la radiación.
1 618 C00 93G | (23.1.14) Bosch Power Tools

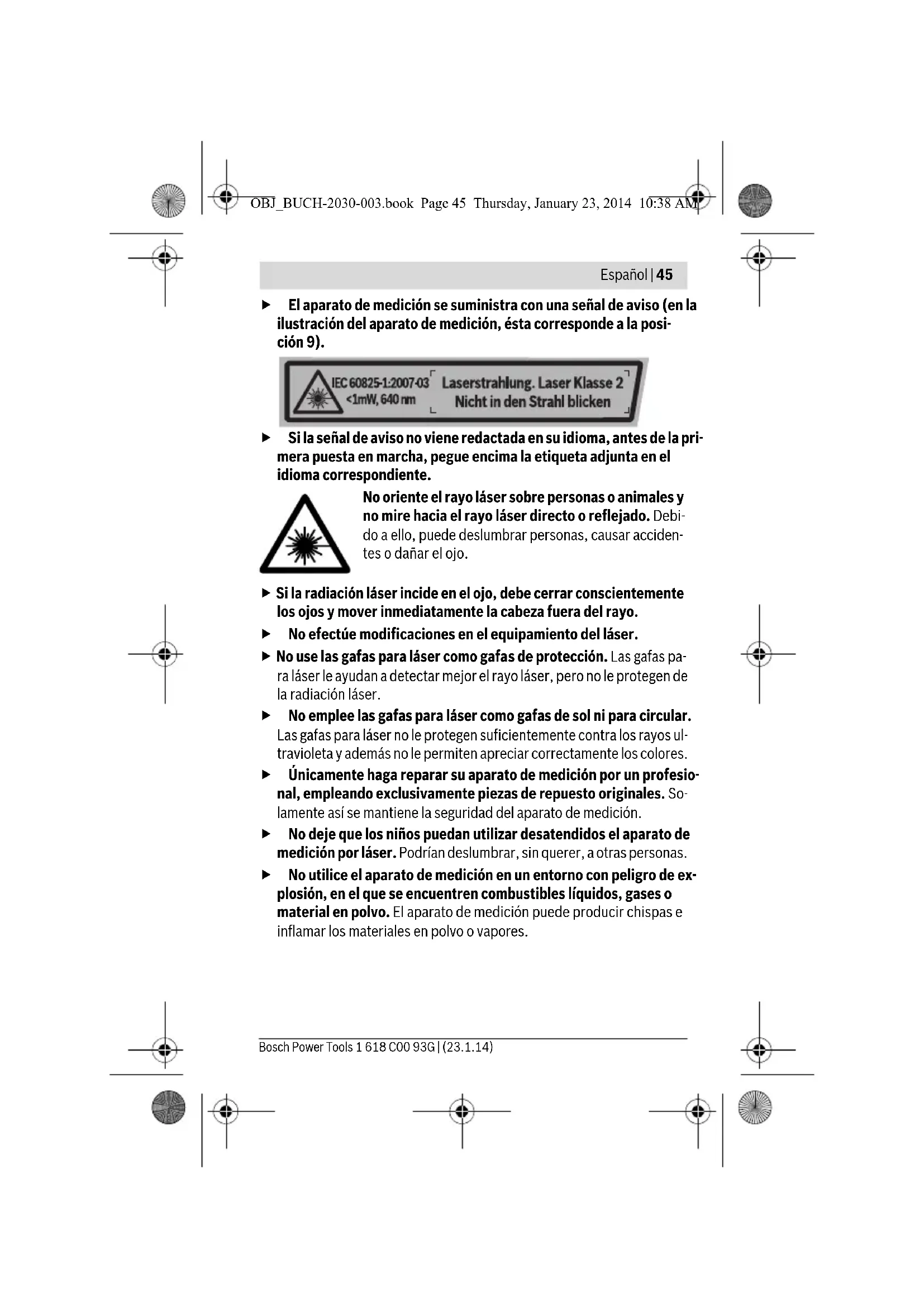

Español | 45
El aparato de medición se suministra con una señal de aviso (en la ilustración del aparato de medición, ésta corresponde a la posición 9).
Si la señal de aviso no viene redactada en su idioma, antes de la primera puesta en marcha, pegue encima la etiqueta adjunta en el idioma correspondiente.
No oriente el rayo láser sobre personas o animales y no mire hacia el rayo láser directo o reflejado. Debidó a ello, puede deslumbrar personas, causar accidentes o dañar el ojo.
▶ Si la radiación láser incide en el ojo, debe cerrar conscientemente los ojos y mover inmediatamente la cabeza fuera del rayo.
No efectúe modificaciones en el equipamiento del láser.
▶ No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular. Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
- Únicamente haga reparar su aparato de medición por un profesional, empleando exclusivamente piezas de repuesto originales. So-lamente así se mantiene la seguridad del aparato de medición.
No deje que los niños puedan utilizar desatendidos el aparato de medición por láser. Podrían deslumbrar, sin querer, a otras personas.
No utilice el aparato de medición en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. El aparato de medición puede producir chispas e inflamar los materiales en polvo o vapores.
Bosch Power Tools 1 618 C00 93G | (23.1.14)
46 | Español
No coloque el aparato de medición cerca de personas que utilicen un marcapasos. El campo magnético que produce el imán que integra el aparato de medición puede perturbar el funcionamiento de los marcapasos.
Mantenga el aparato de medición alejado de soportes de datos magnéticos y de aparatos sensibles a los campos magnéticos. El campo magnético del imán puede causar una pérdida de datos irreversible.
Descripción y prestaciones del producto
Utilización reglamentaria
El aparato de medición está determinado para averiguar y verificar líneas horizontales y verticales, así como líneas en un ángulo definido. Además, el aparato de medición está determinado para averiguar ángulos de objetos.
El aparato de medición es apto para ser utilizado exclusivamente en recintos cerrados.
El aparato de medición no ha sido diseñado para su aplicación en el ámbito profesional.
Componentes principales
La numeración de los componentes está referida a la imagen del aparato de medición en la página ilustrada.
1 Haz del láser
2 Tecla Mode
3 Tecla para la calibración Cal
4 Display
5 Interruptor de conexión/desconexión
On Nivelación automática conectada
On Función de inclinación con indicación de ángulo conectada
Off Aparato de medición desconectado
7 Tapa del alojamiento de las pilas
1 618 C00 93G | (23.1.14) Bosch Power Tools
Español | 47
8 Enclavamiento de la tapa del alojamiento de las pilas
9 Señal de aviso láser
10 Número de serie
11 Tablilla reflectante
12 Trípode*
13 Estuche de protección
14 Gafas para láser*
* Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie.
Elementos de indicación
a Medición de inclinación desconectada (nivelación automática desconectada)
b Nivel digital conectado
c Nivelación automática conectada
d Símbolo de ángulo de inclinación
e Símbolo de la pila
f Calibración finalizada
g Advertencia de margen de medición
h Ángulo de inclinación
Datos técnicos
Láser de línea en cruz PLL 2
| N° de artículo | 3 603 F53 4.. |
| Alcance hasta aprox. | 10 m |
| Campo de medición | 0 - 90° |
| Precisión de nivelación | ±0,5 mm/m |
| Precisión de medición | |
| - digital (nivel) | ±0,2 ^aA) B) |
| - con línea láser | ±1,2° |
A) Tras la calibración a 0° y 90° con un error de gradiente de máx. ±0,02°/grados hasta 90°.
B) sobre 25 °C empeoramiento gradual
El número de serie 10 grabado en la placa de características permite identificar de forma unívoca el aparato de medición.
Bosch Power Tools 1 618 C00 93G | (23.1.14)
48 | Español
Láser de línea en cruz PLL 2
| Margen de autonivelación, típico | ± 4^ |
| Tiempo de nivelación, típico | < 5 s |
| Nivelación automática | ● |
| Modo horizontal/modo vertical | ● |
| Modo líneas en cruz | ● |
| Función de inclinación con indicación de ángulo | ● |
| Nivel de burbuja digital | ● |
| Temperatura de operación | +10 °C...+40 °C |
| Temperatura de almacenamiento | -20 °C...+70 °C |
| Humedad relativa máx. | 90 % |
| Clase de láser | 2 |
| Tipo de láser | 640 nm, <1 mW |
| C_6 (haz del láser) 1 | |
| Fijación para trípode | 1/4" |
| Pilas | 3 x 1,5 V LR03 (AAA) |
| Autonomía aprox. | 5 h |
| Peso según EPTA-Procedure 01/2003 | 0,4 kg |
| Dimensiones (longitud x ancho x altura) | 123 x 67 x 110 mm |
| A) Tras la calibración a 0° y 90° con un error de gradiente de máx. ± 0,02^ /grados hasta 90°. | |
| B) sobre 25 °C empeoramiento gradual | |
| El número de serie 10 grabado en la placa de características permite identificar de forma unívoca el aparato de medición. | |
Montaje
Inserción y cambio de las pilas
Se recomienda utilizar pilas alcalinas de manganeso en el aparato de medición.
Para abrir la tapa del alojamiento de la pila 7 presione el enclavamiento 8 y abra la tapa. Inserte las pilas. Respete la polaridad indicada en la parte interior de la tapa del alojamiento de las pilas.
Español | 49
Siempre sustituya todas las pilas al mismo tiempo. Utilice pilas del mismo fabricante e igual capacidad.
▶ Saque las pilas del aparato de medición si pretende no utilizarlo durante largo tiempo. Tras un tiempo de almacenaje prolongado, las pilas se pueden llegar a corroer y autodescargar.
Operación
Puesta en marcha
▶ Proteja el aparato de medición de la humedad y de la exposición directa al sol.
No exponga el aparato de medición ni a temperaturas extremas ni a cambios bruscos de temperatura. No lo deje, p.ej., en el coche durante un largo tiempo. Si el aparato de medición ha sido sometido a un gran cambio de temperatura, antes de ponerlo en servicio, esperar primero a que se atempere.
Evite las sacudidas o caídas fuertes del aparato de medición. Los daños producidos en el aparato de medición pueden afectar a la precisión de medición. Si ha sufrido un golpe o caída fuerte, controlar las líneas del láser con una línea de referencia horizontal o vertical conocida.
▶ Desconecte el aparato de medición cuando vaya a transportarlo. Al desconectarlo, la unidad del péndulo se inmoviliza, evitándose así que se dañe al quedar sometida a una fuerte agitación.
Para conectar el aparato de medición desplace el interruptor de conexión/desconexión 5 a una posición "On" (Off On On).
▶ No oriente el rayo láser contra personas ni animales, ni mire directamente hacia el rayo láser, incluso encontrándose a gran distancia.
Para desconectar el aparato de medición, empuje el interruptor de conexión/desconexión 5 a la posición "Off". Al desconectarlo se inmoviliza la unidad del péndulo.
▶ No deje desatendido el aparato de medición estando conectado, y desconéctelo después de cada uso. El rayo láser podría llegar a deslumbrar a otras personas.
Para ahorrar energía, encienda el aparato de medición solamente cuando vaya a utilizarlo.
Bosch Power Tools 1 618 C00 93G | (23.1.14)
50 | Español
Modos de operación (ver figuras A - D)
Tras la conexión, el aparato de medición se encuentra en la modalidad de Nivelación automática 📋 o en la modalidad Función de nivelación con indicación de ángulo 🔒.
Para cambiar el modo de operación, oprima varias veces la tecla "Mode"
2, hasta que se indique el modo deseado en el visualizador.
Los siguientes modos de operación o modalidades están a elección:
Modo de operación Nivelación automática:
Indicación Modalidad
Modo líneas en cruz (ver figura A): El aparato de medición genera respectivamente una línea láser horizontal y una vertical, cuya nivelación es vigilada.
Modo horizontal (ver figura B): El aparato de medición genera una línea láser horizontal, cuya nivelación es vigilada.
Modo vertical (ver figura C): El aparato de medición genera una línea láser vertical, cuya nivelación es vigilada.
El margen de autonivelación de ±4° se ha sobrepasado; la autonivelación no es posible (la indicación parpadea). La línea láser se apaga.
Modo de operación Función de inclinación con indicación de ángulo:
Indicación Modalidad
Modo horizontal.
Modo horizontal. El aparato de medición se inclina hacia la izquierda.*
Modo horizontal. El aparato de medición se inclina hacia la derecha.*
* El ángulo de inclinación h y las líneas láser se visualizan recién a partir de una inclinación de > ±2°.
1 618 C00 93G | (23.1.14) Bosch Power Tools
Español | 51
Indicación Modalidad
Modo líneas en cruz (ver figura D): El láser genera dos líneas cruzadas que pueden orientarse libremente, no siendo por lo tanto forzoso que queden perpendiculares entre sí.
Modo líneas en cruz. El aparato de medición se inclina hacia la izquierda.*
Modo líneas en cruz. El aparato de medición se inclina hacia la derecha.*
Nivel digital. El aparato de medición verifica la horizontal o la vertical como un nivel de burbuja. No se proyectan líneas láser.
Nivel digital. El aparato de medición se inclina hacia la izquierda. El ángulo más pequeño que se puede indicar asciende a 0,1°.
Nivel digital. El aparato de medición se inclina hacia la de- recha. El ángulo más pequeño que se puede indicar asciende a 0,1°.
El ángulo de inclinación de ±10° hacia adelante (en dirección del láser) o hacia atrás (en dirección del visualizador) se ha sobrepasado (la indicación parpadea). La línea láser se apaga.
La calibración está activa (la indicación par-padea).
La calibración se ha finalizado.
* El ángulo de inclinación h y las líneas láser se visualizan recién a partir de una inclinación de > ±2°.
Bosch Power Tools 1 618 C00 93G | (23.1.14)
52 | Español
Otras indicaciones en el visualizador:
Indicación Descripción
El aparato de medición inicia la operación.
Con el fin de proteger la pila, el aparato de medición se desconecta automáticamente si no se pulsa ninguna tecla durante aprox. 30 min.
Nivelación automática (ver figuras E - F)
Coloque el aparato de medición en posición horizontal sobre una base firme, o fijelo al trípode 12.
Seleccione una de las modalidades con nivelación automática.
Tras la conexión, la nivelación automática compensa automáticamente los desniveles dentro del margen de autonivelación de ±4°. La nivelación se ha finalizado, una vez que ya no se muevan las líneas láser. El modo de operación se indica en el visualizador.
Si no es posible trabajar con nivelación automática, p. ej. debido a que la superficie de apoyo del aparato de medición diverge más de 4° de la horizontal, parpadea la indicación en el visualizador 4 y el láser se desconecta automáticamente (véase la figura F). En este caso, coloque horizontalmente el aparato de medición y espere la autonivelación. Una vez que el aparato de medición se encuentra de nuevo en el margen de autonivelación de ±4°, se enciende la indicación del modo de operación en el visualizador 4 y se conecta el láser.
No es posible trabajar con nivelación automática fuera del margen de autonivelación de ±4°, ya que en ese caso no quedaría garantizado que los haces del láser estén perpendiculares entre sí.
En el caso de vibraciones o modificaciones de posición durante el servicio, el aparato de medición se nivela de nuevo automáticamente. Tras una nueva nivelación, verifique la posición de las líneas láser en cuanto a los puntos de referencia, para evitar errores.
Función de inclinación con indicación de ángulo
En este modo de operación, el aparato de medición genera una línea láser horizontal o dos líneas láser en cruz, que se pueden alinear libremente. El ángulo de inclinación se indica en el visualizador.
1 618 C00 93G | (23.1.14) Bosch Power Tools
Español | 53
Alineación con la tablilla reflectora (ver figura G)
Para garantizar la concordancia del ángulo de inclinación en el visualizador con la línea láser proyectada en la pared, debe calibrarse el aparato de medición con la tablilla reflectora. Ponga la tablilla reflectora en la pared. Seleccione el modo líneas en cruz o el modo vertical en el modo de operación Nivelación automática. Asegúrese, que la línea láser pasa por la marca roja superior e inferior en la tablilla reflectora. Seleccione un modo del modo de operación Función de inclinación con indicación de ángulo y proyecte la línea láser en el ángulo deseado a la pared. En ello, incline el aparato de medición no más de 10° hacia adelante (en dirección del láser) o hacia atrás (en dirección del visualizador). En caso contrario, se puede empeorar la exactitud de medición.
Nivel digital
El aparato de medición verifica la horizontal o la vertical como un nivel de burbuja. No se proyectan líneas láser.
El lado de la abertura de salida del láser sirve en ello como borde de referencia. Para la medición de ángulos, coloque este borde de referencia en el plano horizontal o vertical, que se debe medir. En ello, incline el aparato de medición no más de 5° hacia adelante (en dirección del láser) o hacia atrás (en dirección del visualizador). En caso contrario, se puede empeorar la exactitud de medición.
Instrucciones para la operación
Calibración del inclinómetro sin líneas láser (p. ej. antes de la primera puesta en servicio, tras el transporte o fuertes fluctuaciones de temperatura):
Coloque el aparato de medición sobre una mesa plana, con una inclinación inferior a 5°. Seleccione el modo Nivel digital. Mantenga oprimida la tecla para la calibración "Cal" 3, hasta que en el visualizador aparezca el gancho f y CA1 se indica permanentemente. Gire el aparato de medición dentro de 15 segundos en 180° y oprima de nuevo la tecla "Cal" 3, hasta que CA2 parpadee en el visualizador. La calibración se ha finalizado, cuando en el visualizador aparece el gancho f y CA2 se indica permanentemente.
Comprobación de la precisión del aparato de medición
Verifique con regularidad la precisión en la medición de inclinaciones. Esto se realiza mediante una medición comparativa invirtiendo la posición.
Bosch Power Tools 1 618 C00 93G | (23.1.14)
54 | Español
Para ello coloque el aparato de medición sobre una mesa y mida la inclinación. Gire a lo largo 180° el aparato de medición y vuelva a medir la inclinación. La diferencia entre ambas mediciones no deberá ser superior a 0,3°.
Operación con trípode (ver figura H)
Un trípode 12 constituye una base de medición estable ajustable en altura. Encare la fijación para trípode 6 del aparato de medición con la rosca de 1/4" del trípode, y sujételo apretando el tornillo de fijación.
Gafas para láser (accesorio especial)
Las gafas para láser filtran la luz del entorno. Ello permite apreciar con mayor intensidad la luz roja del láser.
▶ No use las gafas para láser como gafas de protección. Las gafas para láser le ayudan a detectar mejor el rayo láser, pero no le protegen de la radiación láser.
No emplee las gafas para láser como gafas de sol ni para circular.
Las gafas para láser no le protegen suficientemente contra los rayos ultravioleta y además no le permiten apreciar correctamente los colores.
Mantenimiento y servicio
Mantenimiento y limpieza
Solamente guarde y transporte el aparato de medición en el estuche de protección adjunto.
Mantenga limpio siempre el aparato de medición.
No sumerja el aparato de medición en agua ni en otros líquidos.
Limpiar el aparato con un paño húmedo y suave. No usar detergentes ni disolventes.
Limpie con regularidad sobre todo el área en torno a la abertura de salida del láser, cuidando que no queden motas.
En caso de una reparación, envíe el aparato en el estuche de protección 13.
Servicio técnico y atención al cliente
El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas
1 618 C00 93G | (23.1.14) Bosch Power Tools
Español | 55
de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:
www.bosch-pt.com
Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.
Al realizar consultas o solicitar piezas de repuesto, es imprescindible indicar siempre el n° de artículo de 10 dígitos que figura en la placa de características del aparato de medición.
España
Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: 902 531554
Venezuela
Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: (0212) 2074511
México
Robert Bosch S. de R.L. de C.V.
Circuito G. González Camarena 333
Centro de Ciudad Santa Fe - 01210 - Mexico DF
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: arturo.fernandez@mx.bosch.com
Argentina
Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: (0810) 5552020
E-Mail: herramientas.bosch@ar.bosch.com
Bosch Power Tools 1 618 C00 93G | (23.1.14)
56 | Español
Perú
Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: (01) 2190332
Chile
Robert Bosch S.A.
Calle El Cacique
0258 Providencia - Santiago
Tel.: (02) 2405 5500
Eliminación
Recomendamos que los aparatos de medición, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.
¡No arroje los aparatos de medición, acumuladores o pilas a la basura!
Sólo para los países de la UE:
Los aparatos de medición inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.
Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:
España
Servicio Central de Bosch
Servilotec, S.L.
Polig. Ind. II, 27
Cabanillas del Campo
Tel.: +34 9 01 11 66 97
Reservado el derecho de modificación.
1 618 C00 93G | (23.1.14) Bosch Power Tools
Português
On Nivelamento automático ligado
