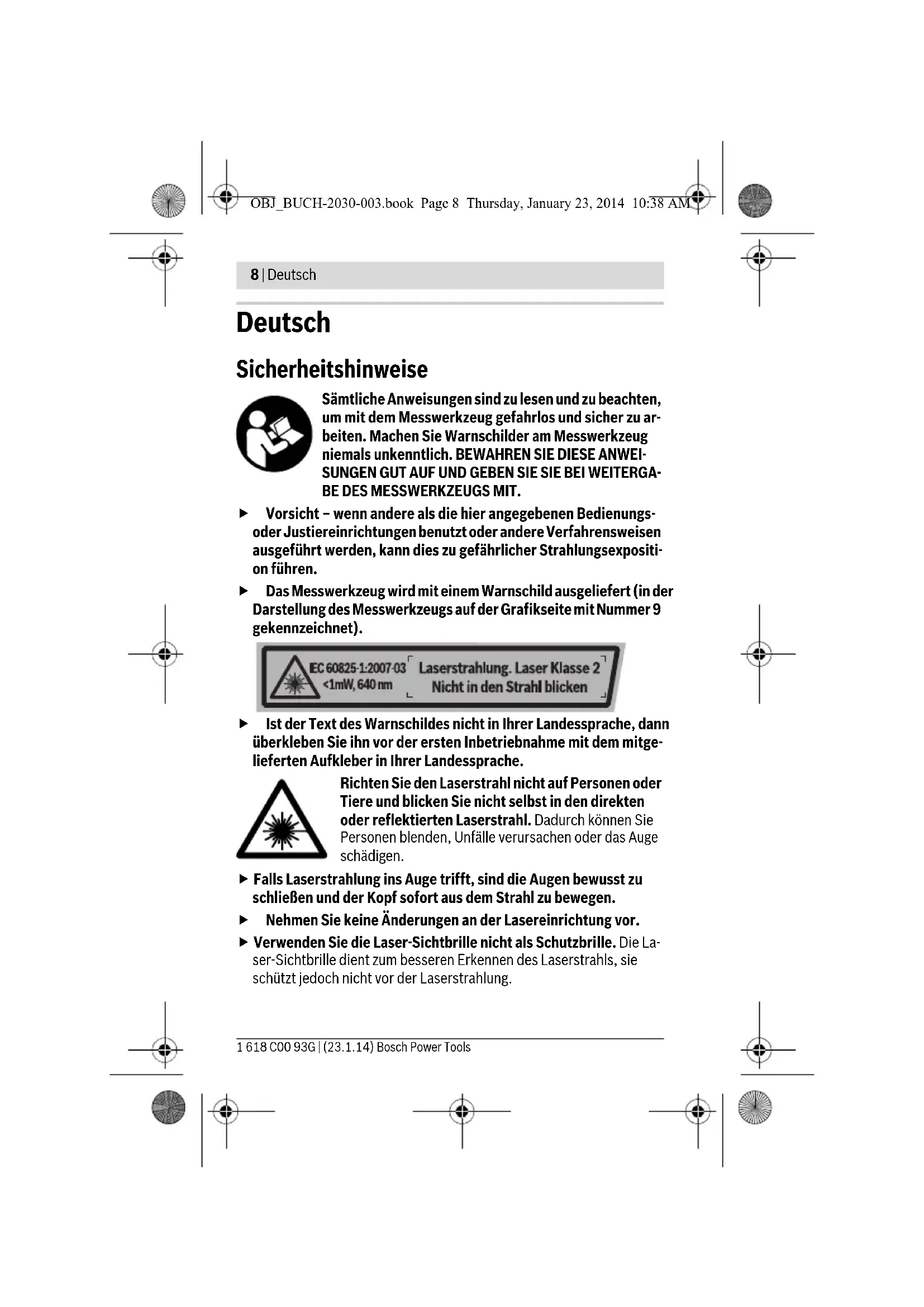

OBJ_BUCH-2030-003.book Page 7 Thursday, January 23, 2014 10:38 AM8 | Deutsch 1 618 C00 93G | (23.1.14) Bosch Power Tools Deutsch Sicherheitshinweise Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu ar- beiten. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEI- SUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGA- BE DES MESSWERKZEUGS MIT. Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexpositi- on führen. Das Messwerkzeug wird mit einem Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite mit Nummer 9 gekennzeichnet). Ist der Text des Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitge- lieferten Aufkleber in Ihrer Landessprache. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl. Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen. Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen. Nehmen Sie keine Änderungen an der Lasereinrichtung vor. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die La- ser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. OBJ_BUCH-2030-003.book Page 8 Thursday, January 23, 2014 10:38 AMDeutsch | 9 Bosch Power Tools 1 618 C00 93G | (23.1.14) Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV- Schutz und vermindert die Farbwahrnehmung. Lassen Sie das Messwerkzeug von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt. Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt Personen blenden. Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährde- ter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden. Bringen Sie das Messwerkzeug nicht in die Nähe von Herzschrittmachern. Durch den Magnet im Inneren des Messwerkzeugs wird ein Feld erzeugt, das die Funk- tion von Herzschrittmachern beeinträchtigen kann. Halten Sie das Messwerkzeug fern von magnetischen Datenträ- gern und magnetisch empfindlichen Geräten. Durch die Wirkung des Magnets kann es zu irreversiblen Datenverlusten kommen. Produkt- und Leistungsbeschreibung Bestimmungsgemäßer Gebrauch Das Messwerkzeug ist bestimmt zum Ermitteln und Überprüfen von waa- gerechten und senkrechten Linien sowie von Linien in einem definiertem Winkel. Außerdem ist das Messwerkzeug bestimmt zum Ermitteln von Winkeln von Objekten. Das Messwerkzeug ist ausschließlich für den Betrieb an geschlossenen Einsatzorten geeignet. Das Messwerkzeug ist nicht für den gewerblichen Einsatz bestimmt. OBJ_BUCH-2030-003.book Page 9 Thursday, January 23, 2014 10:38 AM10 | Deutsch 1 618 C00 93G | (23.1.14) Bosch Power Tools Abgebildete Komponenten Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs auf der Grafikseite. 1 Laserlinie 2 Taste Mode 3 Taste zur Kalibrierung Cal 4 Display 5 Ein-/Ausschalter 6 Stativaufnahme 1/4" 7 Batteriefachdeckel 8 Arretierung des Batteriefachdeckels 9 Laser-Warnschild 10 Seriennummer 11 Laser-Zieltafel 12 Stativ* 13 Schutztasche 14 Laser-Sichtbrille*

• Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Liefer- umfang. Anzeigenelemente a Neigungsmessung ein (Nivellierautomatik aus) b Digitale Libelle ein c Nivellierautomatik ein d Symbol Neigungswinkel e Batteriewarnung f Kalibrierung beendet g Warnung Messbereich h Neigungswinkel On Nivellierautomatik ein On Neigungsfunktion mit Winkelanzeige ein Off Messwerkzeug aus OBJ_BUCH-2030-003.book Page 10 Thursday, January 23, 2014 10:38 AMDeutsch | 11 Bosch Power Tools 1 618 C00 93G | (23.1.14) Technische Daten Kreuzlinienlaser PLL 2 Sachnummer 3 603 F53 4.. Arbeitsbereich bis ca. 10 m Messbereich 0–90° Nivelliergenauigkeit ±0,5mm/m Messgenauigkeit – digital (Libelle) – mit Laserlinien ±0,2° A) B) ±1,2° Selbstnivellierbereich typisch ±4° Nivellierzeit typisch <5s Nivellierautomatik

Neigungsfunktion mit Winkelanzeige

Betriebstemperatur +10 °C...+40 °C Lagertemperatur –20 °C...+70 °C Relative Luftfeuchte max. 90 % Laserklasse

(Laserlinie) 1 Stativaufnahme 1/4" Batterien 3 x 1,5 V LR03 (AAA) Betriebsdauer ca.

Gewicht entsprechend EPTA-Procedure 01/2003 0,4 kg Maße (Länge x Breite x Höhe) 123 x 67 x 110 mm A) Nach Kalibrierung bei 0 ° und 90 ° bei einem zusätzlichen Steigungsfehler von max. ±0,02°/Grad bis 90°. B) über 25 °C graduelle Verschlechterung Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer 10 auf dem Typenschild. OBJ_BUCH-2030-003.book Page 11 Thursday, January 23, 2014 10:38 AM12 | Deutsch 1 618 C00 93G | (23.1.14) Bosch Power Tools Montage Batterien einsetzen/wechseln Für den Betrieb des Messwerkzeugs wird die Verwendung von Alkali-Man- gan-Batterien empfohlen. Zum Öffnen des Batteriefachdeckels 7 drücken Sie auf die Arretierung 8 und klappen den Batteriefachdeckel auf. Setzen Sie die Batterien ein. Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachdeckels. Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batteri- en eines Herstellers und mit gleicher Kapazität. Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lage- rung korrodieren und sich selbst entladen. Betrieb Inbetriebnahme Schützen Sie das Messwerkzeug vor Nässe und direkter Sonnen- einstrahlung. Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht länge- re Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Be- trieb nehmen. Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Durch Beschädigungen des Messwerkzeugs kann die Genauigkeit be- einträchtigt werden. Vergleichen Sie nach einem heftigen Stoß oder Sturz die Laserlinien zur Kontrolle mit einer bekannten waagerechten oder senkrechten Referenzlinie. Schalten Sie das Messwerkzeug aus, wenn Sie es transportieren. Beim Ausschalten wird die Pendeleinheit verriegelt, die sonst bei star- ken Bewegungen beschädigt werden kann. OBJ_BUCH-2030-003.book Page 12 Thursday, January 23, 2014 10:38 AMDeutsch | 13 Bosch Power Tools 1 618 C00 93G | (23.1.14) Ein-/Ausschalten Zum Einschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 5 in eine der Positionen „On“ (). Richten Sie den Laserstrahl nicht auf Personen oder Tiere und bli- cken Sie nicht selbst in den Laserstrahl, auch nicht aus größerer Entfernung. Zum Ausschalten des Messwerkzeugs schieben Sie den Ein-/Ausschalter 5 in Position „Off“. Beim Ausschalten wird die Pendeleinheit verriegelt. Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsich- tigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden. Um Energie zu sparen, schalten Sie das Messwerkzeug nur ein, wenn Sie es benutzen. Betriebsarten (siehe Bilder A –D) Nach dem Einschalten befindet sich das Messwerkzeug in der Betriebsart Nivellierautomatik oder in der Betriebsart Neigungsfunktion mit Winkelanzeige . Um den Modus zu wechseln, drücken Sie wiederholt die Taste „Mode“ 2, bis der gewünschte Modus im Display angezeigt wird. Folgende Betriebsarten bzw. Modi stehen zur Auswahl: Betriebsart Nivellierautomatik: Anzeige Modus Kreuzlinienmodus (siehe Bild A): Das Messwerkzeug er- zeugt je eine waagerechte und eine senkrechte Laserlinie, deren Nivellierung überwacht wird. Horizontalmodus (siehe Bild B): Das Messwerkzeug er- zeugt eine waagerechte Laserlinie, deren Nivellierung überwacht wird. Vertikalmodus (siehe Bild C): Das Messwerkzeug er- zeugt eine senkrechte Laserlinie, deren Nivellierung über- wacht wird. Der Selbstnivellierbereich von ±4 ° ist überschritten, Selbstnivellierung ist nicht möglich (Anzeige blinkt). Die Laserlinie erlischt. Off On On OBJ_BUCH-2030-003.book Page 13 Thursday, January 23, 2014 10:38 AM14 | Deutsch 1 618 C00 93G | (23.1.14) Bosch Power Tools Betriebsart Neigungsfunktion mit Winkelanzeige: Anzeige Modus Horizontalmodus. Horizontalmodus. Das Messwerkzeug wird nach links ge- neigt.* Horizontalmodus. Das Messwerkzeug wird nach rechts geneigt.* Kreuzlinienmodus (siehe Bild D): Das Messwerkzeug er- zeugt zwei gekreuzte Laserlinien, die frei ausgerichtet werden können und nicht zwingend senkrecht zueinander verlaufen. Kreuzlinienmodus. Das Messwerkzeug wird nach links geneigt.* Kreuzlinienmodus. Das Messwerkzeug wird nach rechts geneigt.* Digitale Libelle. Das Messwerkzeug überprüft Waage- rechte oder Senkrechte wie eine Wasserwaage. Laserlini- en werden nicht projiziert. Digitale Libelle. Das Messwerkzeug wird nach links ge- neigt. Der kleinste angezeigte Winkel beträgt 0,1 °. Digitale Libelle. Das Messwerkzeug wird nach rechts ge- neigt. Der kleinste angezeigte Winkel beträgt 0,1 °. Der Neigungswinkel von ±10 ° nach vorn (in Richtung La- ser) oder hinten (in Richtung Display) ist überschritten (Anzeige blinkt). Die Laserlinie erlischt.

• Neigungswinkel h und Laserlinien werden erst ab einer Neigung von > ±2 ° ange- zeigt. OBJ_BUCH-2030-003.book Page 14 Thursday, January 23, 2014 10:38 AMDeutsch | 15 Bosch Power Tools 1 618 C00 93G | (23.1.14) Weitere Anzeigen im Display: Wird ca. 30 min lang keine Taste am Messwerkzeug gedrückt, schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab. Nivellierautomatik (siehe Bilder E – F) Stellen Sie das Messwerkzeug auf eine waagerechte, feste Unterlage oder befestigen Sie es auf dem Stativ 12. Wählen Sie eine der Betriebsarten mit Nivellierautomatik. Nach dem Einschalten gleicht die Nivellierautomatik Unebenheiten inner- halb des Selbstnivellierbereiches von ±4 ° automatisch aus. Die Nivellie- rung ist abgeschlossen, sobald sich die Laserlinien nicht mehr bewegen. Die Betriebsart wird im Display angezeigt. Ist die automatische Nivellierung nicht möglich, z. B. weil die Standfläche des Messwerkzeugs mehr als 4 ° von der Waagerechten abweicht, blinkt die Anzeige im Display 4 und der Laser wird automatisch abgeschaltet (siehe Bild F). Stellen Sie in diesem Fall das Messwerkzeug waagerecht auf und warten Sie die Selbstnivellierung ab. Sobald sich das Messwerk- zeug wieder innerhalb des Selbstnivellierbereiches von ±4 ° befindet, leuchtet die Anzeige der Betriebsart im Display 4 und der Laser wird ein- geschaltet. Außerhalb des Selbstnivellierbereiches von ±4 ° ist das Arbeiten mit Ni- vellierautomatik nicht möglich, da sonst nicht gewährleistet werden kann, dass die Laserlinien im rechten Winkel zueinander verlaufen. Die Kalibrierung ist aktiv (Anzeige blinkt). Die Kalibrierung ist abgeschlossen. Anzeige Beschreibung Das Messwerkzeug startet. Anzeige Modus

• Neigungswinkel h und Laserlinien werden erst ab einer Neigung von > ±2 ° ange- zeigt. OBJ_BUCH-2030-003.book Page 15 Thursday, January 23, 2014 10:38 AM16 | Deutsch 1 618 C00 93G | (23.1.14) Bosch Power Tools Bei Erschütterungen oder Lageänderungen während des Betriebs wird das Messwerkzeug automatisch wieder einnivelliert. Überprüfen Sie nach einer erneuten Nivellierung die Position der Laserlinien in Bezug auf Refe- renzpunkte, um Fehler zu vermeiden. Neigungsfunktion mit Winkelanzeige In dieser Betriebsart erzeugt das Messwerkzeug eine horizontale oder zwei gekreuzte Laserlinien, die frei ausgerichtet werden können. Der Nei- gungswinkel wird im Display angezeigt. Ausrichten mit der Zieltafel (siehe Bild G) Um Übereinstimmung des Neigungswinkels im Display mit der projizier- ten Laserlinie an der Wand zu gewährleisten, muss das Messwerkzeug mit der Zieltafel eingemessen werden. Stellen Sie die Zieltafel an die Wand. Wählen Sie den Kreuzlinienmodus oder Vertikalmodus der Betriebsart Nivellierautomatik. Stellen Sie sicher, dass die Laserlinie durch die obe- re und untere rote Markierung auf der Zieltafel verläuft. Wählen Sie einen Modus der Betriebsart Neigungsfunktion mit Winkelanzeige und proji- zieren Sie die Laserlinie im gewünschten Winkel an die Wand. Neigen Sie dabei das Messwerkzeug nicht mehr als 10 ° nach vorn (in Richtung La- ser) oder hinten (in Richtung Display). Andernfalls kann sich die Mess- genauigkeit verschlechtern. Digitale Libelle Das Messwerkzeug überprüft Waagerechte oder Senkrechte wie eine Wasserwaage. Laserlinien werden nicht projiziert. Die Seite der Laseraustrittsöffnung dient dabei als Referenzkante. Zur Winkelmessung richten Sie diese Referenzkante an der waagerechten oder senkrechten Ebene aus, die zu messen ist. Neigen Sie dabei das Messwerkzeug nicht mehr als 5 ° nach vorn (in Richtung Laser) oder hin- ten (in Richtung Display). Andernfalls kann sich die Messgenauigkeit ver- schlechtern. Arbeitshinweise Kalibrierung des Neigungsmessers ohne Laserlinien (z. B. vor der Erstinbetriebnahme, nach dem Transport oder starken Temperatur- schwankungen): Stellen Sie das Messwerkzeug auf einen ebenen Tisch, mit Neigung weni- ger als 5 °. Wählen Sie den Modus Digitale Libelle. Halten Sie die Taste zur Kalibrierung „Cal“ 3 solange gedrückt, bis im Display der Haken f er- OBJ_BUCH-2030-003.book Page 16 Thursday, January 23, 2014 10:38 AMDeutsch | 17 Bosch Power Tools 1 618 C00 93G | (23.1.14) scheint und CA1 dauerhaft angezeigt wird. Drehen Sie das Messwerkzeug innerhalb von 15 Sekunden um 180 ° und drücken Sie erneut die Taste „Cal“ 3, bis CA2 im Display blinkt. Die Kalibrierung ist abgeschlossen, wenn im Display der Haken f erscheint und CA2 dauerhaft angezeigt wird. Genauigkeitsüberprüfung des Messwerkzeugs Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung. Dies erfolgt durch eine Umschlagsmessung. Legen Sie dazu das Messwerkzeug auf ei- nen Tisch und messen Sie die Neigung. Drehen Sie das Messwerkzeug um 180 ° und messen Sie erneut die Neigung. Die Differenz des angezeigten Betrags darf max. 0,3 ° betragen. Arbeiten mit dem Stativ (siehe Bild H) Ein Stativ 12 bietet eine stabile, höheneinstellbare Messunterlage. Set- zen Sie das Messwerkzeug mit der Stativaufnahme 6 auf das 1/4"-Gewin- de des Stativs auf und schrauben Sie es mit der Feststellschraube des Stativs fest. Laser-Sichtbrille (Zubehör) Die Laser-Sichtbrille filtert das Umgebungslicht aus. Dadurch erscheint das rote Licht des Lasers für das Auge heller. Verwenden Sie die Laser-Sichtbrille nicht als Schutzbrille. Die La- ser-Sichtbrille dient zum besseren Erkennen des Laserstrahls, sie schützt jedoch nicht vor der Laserstrahlung. Verwenden Sie die Laser-Sichtbrille nicht als Sonnenbrille oder im Straßenverkehr. Die Laser-Sichtbrille bietet keinen vollständigen UV- Schutz und vermindert die Farbwahrnehmung. Wartung und Service Wartung und Reinigung Lagern und transportieren Sie das Messwerkzeug nur in der mitgeliefer- ten Schutztasche. Halten Sie das Messwerkzeug stets sauber. Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkei- ten. Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel. OBJ_BUCH-2030-003.book Page 17 Thursday, January 23, 2014 10:38 AM18 | Deutsch 1 618 C00 93G | (23.1.14) Bosch Power Tools Reinigen Sie insbesondere die Flächen an der Austrittsöffnung des Lasers regelmäßig und achten Sie dabei auf Fusseln. Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche 13 ein. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ih- res Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informa- tionen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. www.bosch-do-it.de, das Internetportal für Heimwerker und Garten- freunde. www.1-2-do.com In der Heimwerker-Community 1-2-do.com können Sie Produkttester werden, Ideen sammeln oder sich mit anderen Heimwerkern austau- schen. www.dha.de, das komplette Service-Angebot der Deutschen Heimwer- ker Akademie. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbe- dingt die 10-stellige Sachnummer laut Typenschild des Messwerkzeugs an. Deutschland Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Unter www.bosch-pt.com können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Kundendienst: Tel.: (0711) 40040480 Fax: (0711) 40040481 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: Anwendungsberatung.pt@de.bosch.com OBJ_BUCH-2030-003.book Page 18 Thursday, January 23, 2014 10:38 AMDeutsch | 19 Bosch Power Tools 1 618 C00 93G | (23.1.14) Österreich Unter www.bosch-pt.at können Sie online Ersatzteile bestellen. Tel.: (01) 797222010 Fax: (01) 797222011 E-Mail: service.elektrowerkzeuge@at.bosch.com Schweiz Tel.: (044) 8471511 Fax: (044) 8471551 E-Mail: Aftersales.Service@de.bosch.com Luxemburg Tel.: +32 2 588 0589 Fax: +32 2 588 0595 E-Mail: outillage.gereedschap@be.bosch.com Entsorgung Messwerkzeuge, Zubehör und Verpackungen sollen einer umweltgerech- ten Wiederverwertung zugeführt werden. Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll! Nur für EU-Länder: Gemäß der europäischen Richtlinie 2012/19/EU müssen nicht mehr gebrauchsfähige Messwerkzeuge und gemäß der europäischen Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien getrennt gesammelt und einer umweltgerechten Wiederverwendung zugeführt werden. Nicht mehr gebrauchsfähige Akkus/Batterien können direkt abgegeben werden bei: Deutschland Recyclingzentrum Elektrowerkzeuge Osteroder Landstraße 3 37589 Kalefeld Schweiz Batrec AG 3752 Wimmis BE Änderungen vorbehalten. OBJ_BUCH-2030-003.book Page 19 Thursday, January 23, 2014 10:38 AM20 | English 1 618 C00 93G | (23.1.14) Bosch Power Tools English Safety Notes All instructions must be read and observed in order to work safely with the measuring tool. Never make warn- ing signs on the measuring tool unrecognisable. SAVE
