BRUKSANVISNING PLL 2 (Set) BOSCH

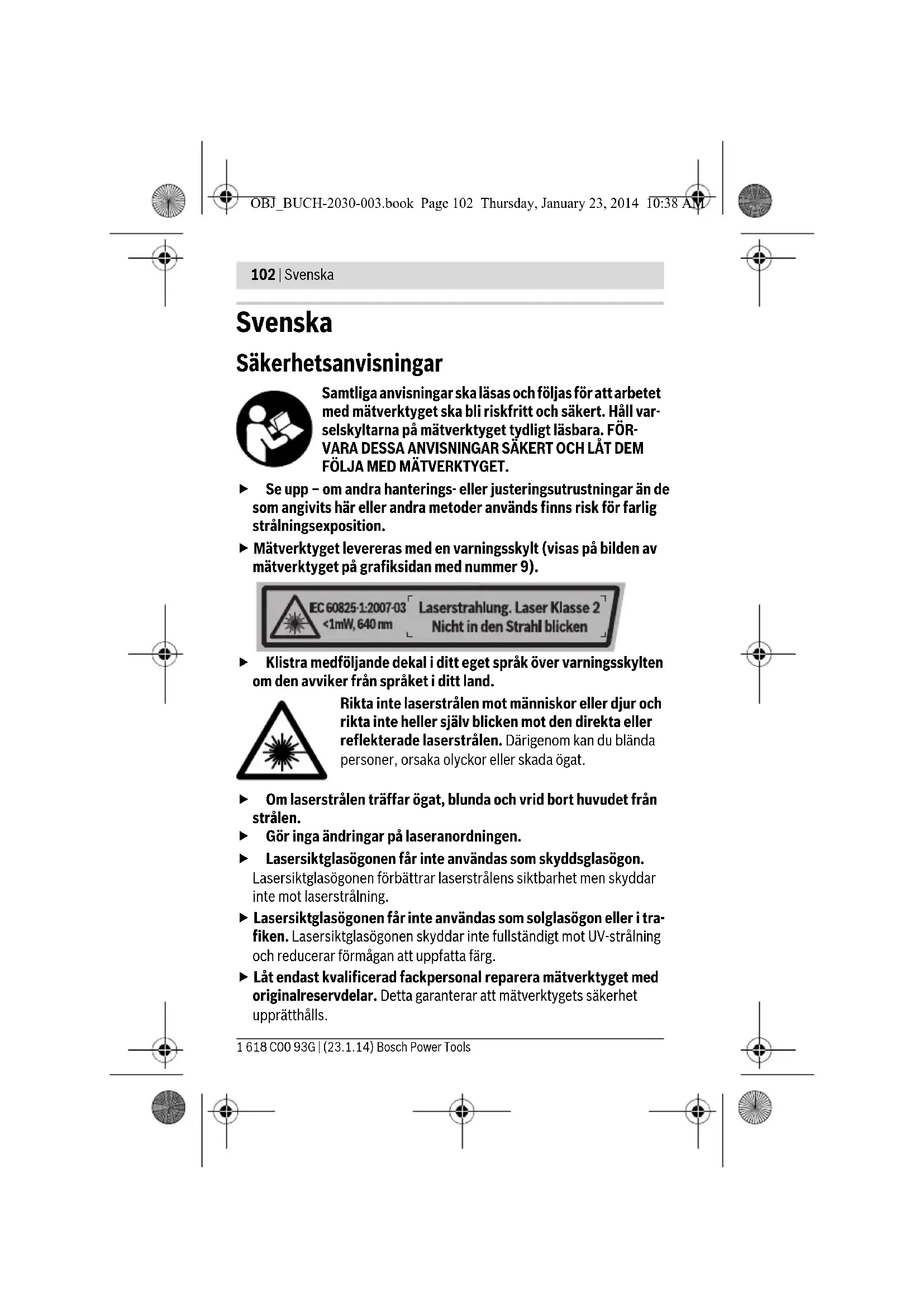

• I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleve- ransen. Indikeringselement a Lutningsmätning på (nivelleringsautomatik av) b Digital libell på c Nivelleringsautomatik på d Symbol lutningsvinkel e Batterivarning f Kalibrering avslutad g Varning mätområde h Lutningsvinkel Tekniska data Korslinjelaser PLL 2 Produktnummer 3 603 F53 4.. Arbetsområde till ca 10 m Mätområde 0–90° Nivelleringsnoggrannhet ±0,5mm/m Mätnoggrannhet – Digital (libell) –Med laserlinjer ±0,2° A) B) ±1,2° A) Efter kalibrering vid 0 ° och 90 ° vid ytterligare ett ökningsfel på max. ±0,02 ° / grader till 90 °. B) Genom 25 °C gradvis försämring Serienumret 10 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-2030-003.book Page 104 Thursday, January 23, 2014 10:38 AMSvenska | 105 Bosch Power Tools 1 618 C00 93G | (23.1.14) Montage Insättning/byte av batterier För mätverktyget rekommenderar vi alkali-mangan-batterier. För att öppna batterifackets lock 7 tryck på spärren 8 och fäll upp batteri- fackslocket. Sätt in batterierna. Kontrollera korrekt polning enligt märk- ning på batterifacklockets insida. Alla batterier ska bytas samtidigt. Använd endast batterier av samma fabrikat och med samma kapacitet. Självnivelleringsområde typiskt ±4° Nivelleringstid typisk < 5 s Nivelleringsautomatik

Vikt enligt EPTA-Procedure 01/2003 0,4 kg Mått (längd x bredd x höjd) 123 x 67 x 110 mm Korslinjelaser PLL 2 A) Efter kalibrering vid 0 ° och 90 ° vid ytterligare ett ökningsfel på max. ±0,02 ° / grader till 90 °. B) Genom 25 °C gradvis försämring Serienumret 10 på typskylten identifierar mätverktyget entydigt. OBJ_BUCH-2030-003.book Page 105 Thursday, January 23, 2014 10:38 AM106 | Svenska 1 618 C00 93G | (23.1.14) Bosch Power Tools Ta bort batterierna om mätverktyget inte används under en längre tid. Batterierna kan korrodera eller självurladdas vid längre tids lagring. Drift Driftstart Skydda mätverktyget mot väta och direkt solljus. Mätverktyget får inte utsättas för extrema temperaturer eller stora temperaturvariationer. Undvik t.ex. att låta mätinstrumentet ligga i en bil undre längre tid. Låt mätverktyget anta omgivningens tem- peratur före användning om det har utsatts för större temperaturför- ändringar. Undvik att utsätta mätverktyget för kraftiga stötar och se till att det inte faller ner. Om mätverktyget skadas kan noggrannheten ned- sättas. Efter en kraftig stöt eller ett fall ska laserlinjerna kontrolleras mot en känd vågrät eller lodrät referenslinje. Koppla från mätverktyget före transport. Vid frånkoppling låses pendelenheten, eftersom risk finns att den i annat fall skadas vid kraf- tiga rörelser. In- och urkoppling För påslagning av mätverktyget, skjut strömställaren Till/Från 5 till en av positionerna ”On” (). Rikta aldrig laserstrålen mot människor eller djur och rikta inte heller blicken mot laserstrålen även om du står på längre avstånd. För urkoppling av mätverktyget skjut strömställaren Till/Från 5 till läget ”Off”. Vid frånkoppling låses pendelenheten. Lämna inte påkopplat mätverktyg utan uppsikt, stäng alltid av mätverktyget efter avslutat arbete. Risk finns att andra personer bländas av laserstrålen. För att spara energi, slå endast på mätverktyget när du använder det. Driftstyper (se bild A –D) Efter påslagning befinner sig mätverktyget i drifttyp Nivelleringsautoma- tik eller i driftstyp Lutningsfunktion med vinkelvisning . För att byta läge, tryck flera gånger på knappen ”Mode” 2, tills önskat läge visas i displayen. Off On On OBJ_BUCH-2030-003.book Page 106 Thursday, January 23, 2014 10:38 AMSvenska | 107 Bosch Power Tools 1 618 C00 93G | (23.1.14) Följande driftstyper/lägen finns tillgängliga: Driftstyp Nivelleringsautomatik: Driftstyp Lutningsfunktion med vinkelvisning: Indikering Funktion Krysslinjeläge (se bild A): Mätverktyget skapar en vågrät och en lodrät laserlinje, vilkas nivellering övervakas. Horisontalläge (se bild B): Mätverktyget skapar en vågrät laserlinje vars nivellering övervakas. Vertikalläge (se bild C): Mätverktyget skapar en lodrät laserlinje vars nivellering övervakas. Självnivelleringsområdet på ±4 ° har överskridits, självni- vellering är inte möjligt (indikeringen blinkar). Laserlinjen slocknar. Indikering Funktion Horisontalläge. Horisontalläge. Mätverktyget lutar till vänster.* Horisontalläge. Mätverktyget lutar till höger.* Krysslinjeläge (se bild D): Mätverktyget alstrar två laser- linjer i kors som fritt kan riktas in och som därför inte ovill- korligen behöver stå lodrätt mot varandra. Krysslinjeläge. Mätverktyget lutar till vänster.*

• Lutningsvinkel h och laserlinjer visas först efter en lutning på > ±2 °. OBJ_BUCH-2030-003.book Page 107 Thursday, January 23, 2014 10:38 AM108 | Svenska 1 618 C00 93G | (23.1.14) Bosch Power Tools Ytterligare indikeringar i displayen: När för ca 30 minuter ingen knapp trycks på mätverktyget stängs det automatiskt av för att skona batterierna. Nivelleringsautomatik (se bilder E–F) Placera mätverktyget på ett vågrätt, stabilt underlag eller spänn fast det i stativet 12. Välj ett av driftsätten med automatisk nivellering. Krysslinjeläge. Mätverktyget lutar till höger.* Digital libell. Mätverktyget kontrollerar vågrätt eller lod- rätt som ett vattenpass. Laserlinjer projiceras inte. Digital libell. Mätverktyget lutar till vänster. Den mista visade vinkeln ligger på 0,1 °. Digital libell. Mätverktyget lutar till höger. Den mista visade vinkeln ligger på 0,1 °. Lutningsvinkeln på ±10 ° framåt (i riktning mot lasern) eller bakåt (i riktning mot displayen) har överskridits (indi- keringen blinkar). Laserlinjen slocknar. Kalibreringen är aktiv (indikeringen blin- kar). Kalibreringen är avslutad. Indikering Beskrivning Mätverktyget startas. Indikering Funktion

• Lutningsvinkel h och laserlinjer visas först efter en lutning på > ±2 °. OBJ_BUCH-2030-003.book Page 108 Thursday, January 23, 2014 10:38 AMSvenska | 109 Bosch Power Tools 1 618 C00 93G | (23.1.14) Efter påslagning jämnar nivelleringsautomatiken ut ojämnheter inom självnivelleringsområdet på ±4° automatiskt. Nivelleringen är avslutad så snart laserlinjerna inte längre rör sig. Driftstypen visas i displayen. Om automatisk nivellering inte är möjlig, t. ex. på grund av att ytan som mätverktyget står på avviker med mer än 4 ° från att vara vågrät, blinkar indikeringen i displayen 4 och lasern stängs av automatiskt (se bild F). Ställ i detta fall mätverktyget vågrätt och vänta på självnivelleringen. Så snart mätverktyget ligger inom självnivelleringsområdet på ±4 ° lyser indikeringen för driftstypen i displayen 4 och lasern slås på. Utanför självnivelleringsområdet på ±4 ° kan den automatiska nivelle- ringen inte användas; i detta fall kan inte garanteras att laserstålarna för- löper i rät vinkel mot varandra. Vid skakningar eller ändringar av läge under drift nivelleras mätverktyget igen automatiskt. Efter ny nivellering, kontrollera laserlinjernas position i relation till referenspunkter för att undvika fel. Lutningsfunktion med vinkelvisning I denna driftstyp skapar mätverktyget en horisontell eller två korslagda laserlinjer som kan riktas in fritt. Lutningsvinkeln visas i displayen. Inriktning med måltavla (se bild G) För att lutningsvinkeln i displayen ska stämma överens med den projice- rade laserlinjen på väggen måste mätverktyget mätas in med måltavlan. Ställ måltavlan mot väggen. Välj krysslinjeläge eller vertikalläge i driftstyp Nivelleringsautomatik. Se till att laserlinjen löper genom den övre och undre röda markeringen på måltavlan. Välj ett läge i driftstyp Lutnings- funktion med vinkelvisning och projicera laserlinjen i önskad vinkel på väggen. Luta inte mätverktyget mer än 10 ° framåt (i riktning mot lasern) eller bakåt (i riktning mot displayen). I annat fall kan mätprecisionen för- sämras. Digital libell Mätverktyget kontrollerar vågrätt eller lodrätt som ett vattenpass. Laser- linjer projiceras inte. Sidan på laseröppningen används som referenskant. För vinkelmätning, rikta in denna referenskant till den vågräta eller lodräta nivå som ska mätas. Luta inte mätverktyget mer än 5 ° framåt (i riktning mot lasern) eller bakåt (i riktning mot displayen). I annat fall kan mätprecisionen för- sämras. OBJ_BUCH-2030-003.book Page 109 Thursday, January 23, 2014 10:38 AM110 | Svenska 1 618 C00 93G | (23.1.14) Bosch Power Tools Arbetsanvisningar Kalibrering av lutningsmätaren utan laserlinjer (t. ex. före första idrifttagningen, efter transport eller vid starka temperaturfluktua- tioner): Ställ mätverktyget på ett jämnt bord med en lutning på mindre än 5 °. Välj läget Digital libell. Håll knappen för kalibrering ”Cal” 3 intryckt tills bocken f visas i displayen och CA1 visas fast. Vrid mätverktyget med 180 ° inom 15 sekunder och tryck igen på knappen ”Cal” 3 tills CA2 blin- kar i displayen. Kalibreringen är avslutad när bocken f visas i displayen och CA2 visas fast. Kontroll av mätverktygets noggrannhet Kontrollera regelbundet lutningsmätningens noggrannhet. Detta sker med en runtommätning. Lägg mätverktyget på ett bord och mät lutningen. Sväng mätverktyget 180 ° och mät lutningen på nytt. Differensen mellan visade värden får inte överskrida 0,3 °. Användning med stativ (se bild H) Stativet 12 är ett stabilt och i höjdläge inställbart mätunderlag. Sätt upp mätverktyget med stativfästet 6 på stativets 1/4"-gänga och dra fast sta- tivets låsskruv. Lasersiktglasögon (tillbehör) Lasersiktglasögonen filtrerar bort omgivningsljuset. Härvid verkar laserns röda ljus klarare. Lasersiktglasögonen får inte användas som skyddsglasögon. Lasersiktglasögonen förbättrar laserstrålens siktbarhet men skyddar inte mot laserstrålning. Lasersiktglasögonen får inte användas som solglasögon eller i tra- fiken. Lasersiktglasögonen skyddar inte fullständigt mot UV-strålning och reducerar förmågan att uppfatta färg. Underhåll och service Underhåll och rengöring Lagra och transportera mätverktyget endast i det skyddsfodral som med- levererats. Se till att mätverktyget alltid hålls rent. OBJ_BUCH-2030-003.book Page 110 Thursday, January 23, 2014 10:38 AMSvenska | 111 Bosch Power Tools 1 618 C00 93G | (23.1.14) Mätverktyget får inte doppas i vatten eller andra vätskor. Torka av mätverktyget med en fuktig, mjuk trasa. Använd inte rengörings- eller lösningsmedel. Rengör regelbundet speciellt ytorna kring laserns utloppsöppning och se till ludd avlägsnas. För reparation ska mätverktyget skickas in i skyddsfodralet 13. Kundtjänst och användarrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservde- lar hittar du på: www.bosch-pt.com Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör. Var vänlig ange vid förfrågningar och reservdelsbeställningar produkt- nummer som består av 10 siffror och som finns på mätverktygets typ- skylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 Avfallshantering Mätverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte mätverktyg och inte heller batterier i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2012/19/EU måste obrukbara mätverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. OBJ_BUCH-2030-003.book Page 111 Thursday, January 23, 2014 10:38 AM112 | Norsk 1 618 C00 93G | (23.1.14) Bosch Power Tools Norsk Sikkerhetsinformasjon Alle anvisningene må leses og følges for at måleverk- tøyet skal kunne brukes uten fare og på en sikker måte. Varselskilt på måleverktøyet må alltid være synlige og lesbare. OPPBEVAR DISSE ANVISNINGENE PÅ ET TRYGT STED, OG LA DEM FØLGE MED HVIS MÅLE- VERKTØYET SKAL BRUKES AVL ANDRE. OBS! Hvis det brukes andre betjenings- eller justeringsinnretnin- ger enn de vi har angitt her eller det utføres andre bruksmetoder, kan dette føre til en farlig stråle-eksponering. Måleverktøyet leveres med et advarselsskilt (på bildet av måle- verktøyet på siden med bildene er dette merket med nummer 9). Hvis teksten på advarselsskiltet ikke er på ditt språk, må du lime en etikett på ditt språk over dette skiltet før du tar produktet i bruk. Rett aldri laserstrålen mot personer eller dyr, og se ikke selv rett inn i den direkte eller reflekterte laser- strålen. Det kan føre til blending, uhell og øyeskader. Ved øyekontakt med laserstrålen må øyet lukkes bevisst og hodet straks beveges bort fra strålen. Det må ikke gjøres endringer på laserutstyret. Bruk laserbrillene aldri som beskyttelsesbriller. Laserbrillene er til bedre registrering av laserstrålen, men de beskytter ikke mot laser- strålingen. Bruk laserbrillene aldri som solbriller eller i trafikken. Laserbrillene gir ingen fullstendig UV-beskyttelse og reduserer fargeregistreringen. Måleverktøyet skal alltid kun repareres av kvalifisert fagpersona- le og kun med originale reservedeler. Slik opprettholdes måleverk- tøyets sikkerhet. OBJ_BUCH-2030-003.book Page 112 Thursday, January 23, 2014 10:38 AMNorsk | 113 Bosch Power Tools 1 618 C00 93G | (23.1.14) La aldri barn bruke laser-måleverktøyet uten oppsyn. Du kan ufrivil- lig blende personer. Ikke arbeid med måleverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. I måleverk- tøyet kan det oppstå gnister som kan antenne støv eller damper. Ikke bruk måleverktøyet i nærheten av pacemakere. Magneten i måleverktøyet oppretter et felt som kan inn- skrenke funksjonen til pacemakere. Hold måleverktøyet unna magnetiske databærere og magnetisk ømfintlige materialer. Magnetens virkning kan medføre irreversible datatap. Produkt- og ytelsesbeskrivelse Formålsmessig bruk Måleverktøyet er beregnet for måling og kontroll av horisontale og vertika- le linjer og linjer i en definert vinkel. Det egner seg også for måling av vin- kler på objekter. Måleverktøyet er utelukkende egnet til drift på lukkede steder. Måleverktøyet er ikke bestemt for yrkesmessig bruk. Illustrerte komponenter Nummereringen av de illustrerte komponentene gjelder for bildet av må- leverktøyet på illustrasjonssiden. 1 Laserlinie 2 Knapp for modus, Mode 3 Knapp for kalibrering, Cal 4 Display 5 På-/av-bryter On Automatisk nivellering på On Helningsfunksjon med vinkelvisning på Off Måleverktøy av OBJ_BUCH-2030-003.book Page 113 Thursday, January 23, 2014 10:38 AM114 | Norsk 1 618 C00 93G | (23.1.14) Bosch Power Tools 6 Stativfeste 1/4" 7 Deksel til batterirom 8 Låsing av batteridekselet 9 Laser-advarselsskilt 10 Serienummer 11 Laser-målplate 12 Stativ* 13 Beskyttelsesveske 14 Laserbriller*
