KÄYTTÖOHJE PLL 2 (Set) BOSCH

fi Alkuperäiset ohjeet

Modus Nivelleerautomaat:

Indicatie Modus

BOSCH PLL 2 (Set) - Indicatie Modus - 1

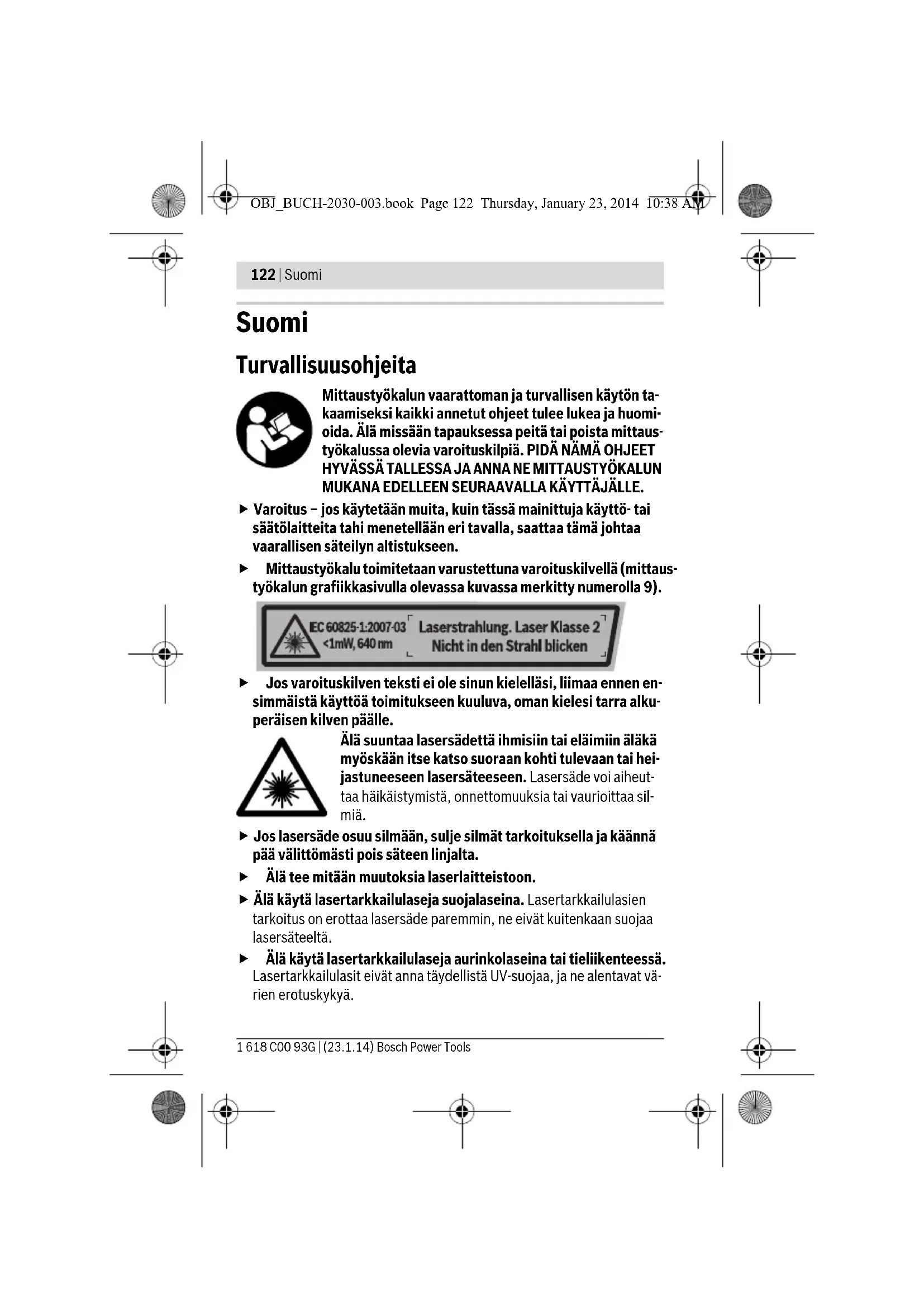

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Älä missään tapauksessa peitä tai poista mittausyökalussa olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.

Varoitus – jos käytetään muita, kuin tässä mainittuja käyttö- tai säätölaitteita tahi menetellään eri tavalla, saattaa tämä johtaa vaarallisen säteilyn altistukseen.
Mittaustyökalu toimitetaan varustettuna varoituskilvellä (mittaus- työkalun grafiikkasivulla olevassa kuvassa merkitty numerolla 9).

BOSCH PLL 2 (Set) - Indicatie Modus - 2

- Jos varoituskilven teksti ei ole sinun kielelläsi, liimaa ennen ensimmäistä käyttöä toimitukseen kuuluva, oman kielesi tarra alkuperäisen kilven päälle.

BOSCH PLL 2 (Set) - Indicatie Modus - 3

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä myöskään itse katso suoraan kohti tulevaan tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai vaurioittaa silmiä.

Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.
Älä tee mitään muutoksia laserlaitteistoon.
Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Indicatie Modus - 4

BOSCH PLL 2 (Set) - Indicatie Modus - 5

BOSCH PLL 2 (Set) - Indicatie Modus - 6

BOSCH PLL 2 (Set) - Indicatie Modus - 7

BOSCH PLL 2 (Set) - Indicatie Modus - 8

BOSCH PLL 2 (Set) - Indicatie Modus - 9

BOSCH PLL 2 (Set) - Indicatie Modus - 10

BOSCH PLL 2 (Set) - Indicatie Modus - 11

BOSCH PLL 2 (Set) - Indicatie Modus - 12

BOSCH PLL 2 (Set) - Indicatie Modus - 13

BOSCH PLL 2 (Set) - Indicatie Modus - 14

Suomi|123

▶ Anna ainoastaan koulutettujen ammattihenkilöiden korjata mittaustyökalusi ja salli korjauksiin käytettävän vain alkuperäisiä varaosia. Täten varmistat, että mittaustyökalu säilyy turvallisena.
- Älä anna lasten käyttää lasermittaustyökalua ilman valvontaa. He voivat tahattomasti sokaista ihmisiä.
- Älä työskentele mittaustyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

BOSCH PLL 2 (Set) - Suomi|123 - 1

Älä saata mittaustyökalua sydämentahdistimien lähellä. Mittaustyökalun sisällä oleva magneetti muodostaa kentän, joka voi häiritä sydämentahdistimien toimintaa.

- Pidä mittaustyökalu poissa magneettisista taltioista ja magnetismille herkistä laitteista. Magneetin vaikutus saattaa aikaansaada pysyviä tietohäviöitä.

BOSCH PLL 2 (Set) - Suomi|123 - 2

Tuotekuvaus

Määräyksenmukainen käyttö

Mittaustyökalu on tarkoitettu vaaka- ja pystysuorien sekä määritetyssä kulmassa olevien linjojen mittaamiseen ja tarkastamiseen. Lisäksi mittaustyökalu on tarkoitettu rakenteiden kulmien mittaamiseen.

Mittaustyökalu on tarkoitettu ainoastaan sisätilakäyttöön.

Mittaustyökalu ei ole tarkoitettu ammattikäyttöön.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan mittaus- työkalun kuvaan.

1 Laserviiva
2 Painike Mode
3 Kalibrointipainike Cal
4 Näyttö

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 1

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 2

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 3

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 4

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 5

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 6

BOSCH PLL 2 (Set) - Kuvassa olevat osat - 7

124|Suomi

5 Käynnistyskytkin

BOSCH PLL 2 (Set) - 124|Suomi - 1

On Tasausautomatiikka päälle

BOSCH PLL 2 (Set) - 124|Suomi - 2

On Kulman näyttävä kaltevuustoiminto päälle

Off Mittaustyökalu pois päältä

6 Jalustan kiinnityskierre 1/4"

7 Paristokotelon kansi

8 Paristokotelon kannen lukitus

9 Laservaroituskilpi

10 Sarjanumero

11 Lasertähtäintaulu

12 Jalusta*

13 Suojalaukku

14 Lasertarkkailulasit*

* Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen.

Näyttöelementit

a Kaltevuusmittaus päälle (tasausautomatiikka pois päältä)

b Digitaalinen libelli päälle

c Tasausautomatiikka päälle

d Kaltevuuskulman tunnus

e Paristovaroitus

f Kalibrointi saatu päätökseen

g Mittausalueen varoitus

h Kaltevuuskulma

Tekniset tiedot

Ristilinjalaser PLL 2

Tuotenumero	3 603 F53 4..
Työalue jopa n.	10 m
A) 0° ja 90° kulmilla kalibroinnin jälkeen kaltevuuden lisävirheen ollessa maks. ±0,02°/aste 90° kulmaan asti.
B) Yli 25 °C asteittainen huononeminen
Tyyppikilvessä oleva sarjanumero 10 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Tekniset tiedot - 1

BOSCH PLL 2 (Set) - Tekniset tiedot - 2

BOSCH PLL 2 (Set) - Tekniset tiedot - 3

BOSCH PLL 2 (Set) - Tekniset tiedot - 4

BOSCH PLL 2 (Set) - Tekniset tiedot - 5

BOSCH PLL 2 (Set) - Tekniset tiedot - 6

BOSCH PLL 2 (Set) - Tekniset tiedot - 7

BOSCH PLL 2 (Set) - Tekniset tiedot - 8

BOSCH PLL 2 (Set) - Tekniset tiedot - 9

BOSCH PLL 2 (Set) - Tekniset tiedot - 10

Suomi|125

Ristilinjalaser PLL 2

Kantama 0 - 9 0°
Tasaustarkkuus	±0,5 mm/m
Mittaustarkkuus
– digitaalinen (libelli)	±0,2 ^A) B)
– laserlinjojen kanssa	±1,2°
Tyypillinen itsetausaalue	±4°
Tyypillinen tasausaika	< 5 s
Tasausautomatiikka	●
Vaakasuora käyttömuoto/pystysuora käyttömuoto ●
Ristilinjakäyttömuoto	●
Kulman näyttävä kaltevuustoiminto	●
Digitaalinen libelli	●
Käyttölämpötila	+10 °C...+40 °C
Varastointilämpötila	-20 °C...+70 °C
Ilman suhteellinen kosteus maks.	90 %
Laserluokka	2
Lasertyyppi	640 nm, <1 mW
C_6 (laserlinja) 1
Jalustan kiinnityskierre	1/4"
Paristot	3 x 1,5 V LR03 (AAA)
Käyttöaika n.	5 h
Paino vastaa EPTA-Procedure 01/2003	0,4 kg
Mitat (pituus x leveys x korkeus)	123 x 67 x 110mm

A) 0° ja 90° kulmilla kalibroinnin jälkeen kaltevuuden lisävirheen ollessa maks.
±0,02°/aste 90° kulmaan asti.
B) Yli 25 °C asteittainen huononeminen
Tyyppikilvessä oleva sarjanumero 10 mahdollistaa mittaustyökalun yksiselitteisen tunnistuksen.

BOSCH PLL 2 (Set) - Tekniset tiedot - 11

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Tekniset tiedot - 12

BOSCH PLL 2 (Set) - Tekniset tiedot - 13

BOSCH PLL 2 (Set) - Tekniset tiedot - 14

BOSCH PLL 2 (Set) - Tekniset tiedot - 15

BOSCH PLL 2 (Set) - Tekniset tiedot - 16

BOSCH PLL 2 (Set) - Tekniset tiedot - 17

BOSCH PLL 2 (Set) - Tekniset tiedot - 18

126|Suomi

Asennus

Paristojen asennus/vaihto

Mittaustyökalun voimanlähteenä suosittelemme käyttämään alkali-mangaaniparistoja.

Avaa paristokotelon kansi 7 painamalla lukitusta 8 ja kääntämällä kansi auki. Aseta paristot paikoilleen. Varmista oikea napaisuus paristokotelon sisällä olevan kuvan mukaisesti.

Vaihda aina kaikki paristot samanaikaisesti. Käytä yksinomaan saman valmistajan saman tehoisia paristoja.

▶ Poista paristot mittaustyökalusta, ellet käytä sitä pitkään aikaan. Paristot saattavat hapettua tai purkautua itsestään pitkäaikaisessa varastoinnissa.

Käyttö

Käyttöönotto

Suojaa mittaustyökalu kosteudelta ja suoralta auringonvalolta.
- Älä aseta mittaustyökalua alttiiksi äärimmäisille lämpötiloille tai lämpötilan vaihteluille. Älä esim. jätä sitä pitkäksi aikaa autoon. Anna suurten lämpötilavaihtelujen jälkeen mittaustyökalun lämpötilan tasaantua, ennen kuin käytät sitä.
Vältä kovia iskuja tai mittaustyökalun pudottamista. Mittaustyökalun vauriot voivat vaikuttaa mittaustarkkuuteen. Voimakkaan iskun tai putoamisen jälkeen tulee laserviivoja verrata tunnettuun pystysuoraan tai vaakasuoraan vertailuviivaan.
Pysäytä mittaustyökalu kuljetuksen ajaksi. Laitteen ollessa poiskytkettynä heiluriyksikkö, joka muutoin voisi vahingoittua voimakkaasta liikkeestä, on lukittuna.

Käynnistys ja pysäytys

Työnnä mittaustyökalun päällekytkentää varten käynnistyskytkin 5 valitsemaasi toimintoa vastaavaan asentoon "On" (Off On On)

- Älä koskaan suuntaa lasersädettä ihmisiin tai eläimiin, älä myöskään itse katso lasersäteeseen edes kaukaa.

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 1

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 2

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 3

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 4

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 5

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 6

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 7

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 8

BOSCH PLL 2 (Set) - Käynnistys ja pysäytys - 9

Suomi | 127

Työnnä mittaustyökalun pysäytystä varten käynnistyskytkin 5 asentoon "Off". Pysäytettäessä heiluriyksikkö lukkiutuu.

- Älä jätä kytkettyä mittaustyökalua ilman valvontaa ja sammuta mittaustyökalu käytön jälkeen. Lasersäde saattaa häikäistä muita henkilöitä.

Energian säästämiseksi kytke mittaustyökalu päälle vain silloin, kun käytät kyseistä työkalua.

Käyttömuodot (katso kuva A –D)

Päällekytkennän jälkeen mittaustyökalu on käyttömuodossa Tasausautomatiikka tai käyttömuodossa Kulman näyttävä kaltevuustoiminto

Käyttömuodon vaihtamiseksi paina toistuvasti painiketta "Mode" 2, kunnes haluamasi käyttömuoto tulee näyttöön.

Seuraavat käyttötavat ja -muodot ovat valittavissa:

Käyttötapa Tasausautomatiikka:

Näyttö Tila

BOSCH PLL 2 (Set) - Näyttö Tila - 1

Ristilinjakäyttömuoto (katso kuva A): Mittaustyökalu muodostaa yhden vaakasuoran ja yhden pystysuoran laserlinjan, joiden tasausta valvotaan.

BOSCH PLL 2 (Set) - Näyttö Tila - 2

Vaakasuora käyttömuoto (katso kuva B): Mittaustyökalu muodostaa yhden vaakasuoran laserlinjan, jonka tasausta valvotaan.

BOSCH PLL 2 (Set) - Näyttö Tila - 3

Pystysuora käyttömuoto (katso kuva C): Mittaustyökalu muodostaa yhden pystysuoran laserlinjan, jonka tasausta valvotaan.

BOSCH PLL 2 (Set) - Näyttö Tila - 4

±4° itsetasausalue on ylitetty, itsetasaus ei ole mahdollista (näyttö vilkkuu). Laserlinja sammuu.

Käyttötapa Kulman näyttävä kaltevuustoiminto:

Näyttö Tila

BOSCH PLL 2 (Set) - Näyttö Tila - 1

Vaakasuora käyttömuoto.

* Kaltevuuskulma h ja laserlinjat näytetään vasta sitten, kun kaltevuus on > ± 2°.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Näyttö Tila - 2

BOSCH PLL 2 (Set) - Näyttö Tila - 3

BOSCH PLL 2 (Set) - Näyttö Tila - 4

BOSCH PLL 2 (Set) - Näyttö Tila - 5

BOSCH PLL 2 (Set) - Näyttö Tila - 6

BOSCH PLL 2 (Set) - Näyttö Tila - 7

BOSCH PLL 2 (Set) - Näyttö Tila - 8

BOSCH PLL 2 (Set) - Näyttö Tila - 9

BOSCH PLL 2 (Set) - Näyttö Tila - 10

BOSCH PLL 2 (Set) - Näyttö Tila - 11

128 | Suomi

Näyttö Tila

BOSCH PLL 2 (Set) - Näyttö Tila - 1

Vaakasuora käyttömuoto. Mittaustyökalua kallistetaan vasemmalle.*

BOSCH PLL 2 (Set) - Näyttö Tila - 2

Vaakasuora käyttömuoto. Mittaustyökalua kallistetaan oikealle.*

BOSCH PLL 2 (Set) - Näyttö Tila - 3

Ristilinjakäyttömuoto (katso kuva D): Mittaustyökalu muodostaa kaksi risteävää linjaa, joita vapaasti voi suunnata, eivätkä enää siten välttämättä ole kohtisuorassa toisiinsa nähden.

BOSCH PLL 2 (Set) - Näyttö Tila - 4

Ristilinjakäyttömuoto. Mittaustyökalua kallistetaan va- semmalle.*

BOSCH PLL 2 (Set) - Näyttö Tila - 5

Ristilinjakäyttömuoto. Mittaustyökalua kallistetaan oikealle.*

BOSCH PLL 2 (Set) - Näyttö Tila - 6

Digitaalinen libelli. Mittaustyökalu tarkastaa vaakasuoran tai pystysuoran asennon vesivaakaa vastaavasti. Laserlinjoja ei projisoida.

BOSCH PLL 2 (Set) - Näyttö Tila - 7

Digitaalinen libelli. Mittaustyökalua kallistetaan vasem-malle.

Pienin näytettävä kulma on 0,1°.

BOSCH PLL 2 (Set) - Näyttö Tila - 8

Digitaalinen libelli. Mittaustyökalua kallistetaan oikealle.

Pienin näytettävä kulma on 0,1°.

BOSCH PLL 2 (Set) - Näyttö Tila - 9

±10° Kaltevuuskulma eteen (laserin suuntaan) tai taakse (näytön suuntaan) on ylitetty (näyttö vilkkuu). Laserlinja sammu.

BOSCH PLL 2 (Set) - Näyttö Tila - 10

BOSCH PLL 2 (Set) - Näyttö Tila - 11

Kalibrointi on aktivoitu (näyttö vilkkuu).

BOSCH PLL 2 (Set) - Näyttö Tila - 12

BOSCH PLL 2 (Set) - Näyttö Tila - 13

Kalibrointi on saatu päätökseen.

* Kaltevuuskulma h ja laserlinjat näytetään vasta sitten, kun kaltevuus on > ± 2°.

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Näyttö Tila - 14

BOSCH PLL 2 (Set) - Näyttö Tila - 15

BOSCH PLL 2 (Set) - Näyttö Tila - 16

BOSCH PLL 2 (Set) - Näyttö Tila - 17

BOSCH PLL 2 (Set) - Näyttö Tila - 18

BOSCH PLL 2 (Set) - Näyttö Tila - 19

BOSCH PLL 2 (Set) - Näyttö Tila - 20

BOSCH PLL 2 (Set) - Näyttö Tila - 21

BOSCH PLL 2 (Set) - Näyttö Tila - 22

BOSCH PLL 2 (Set) - Näyttö Tila - 23

Suomi | 129

Muut näytön ilmoitukset:

Näyttö Seloste

BOSCH PLL 2 (Set) - Näyttö Seloste - 1

Mittaustyökalu käynnistyy.

Jos n. 30 minuutin aikana ei paineta mitään mittalaitteen painiketta, mittalaite sammuttaa itsensä automaattisesti pariston säästämiseksi.

Tasausautomatiikka (katso kuvat E-F)

Aseta mittaustyökalu vaakasuoralle tukevalle alustalle tai asenna se jalustaan 12.

Valitse jokin tasausautomatiikalla varustettu käyttömuoto.

Päällekytkennän jälkeen tasausautomatiikka kompensoi epätasaisuudet automaattisesti ±4° itsetasausalueen rajoissa. Tasaus on saatu päätökseen heti kun laserlinjat eivät enää liiku. Käyttötapa ilmoitetaan näytössä.

Jos automaattinen tasaus ei ole mahdollista, esim. jos mittaustyökalun asento poikkeaa yli 4° verran vaakasuorasta asennosta, silloin näytön 4 ilmoitus vilkkuu ja laser ssmuu automaattisesti (katso kuva F). Aseta tässä tapauksessa mittaustyökalu vaakasuoraan asentoon ja odota, että itsetasaus saadaan suoritettua. Heti kun mittaustyökalu on jälleen ±4°

itsetausalueen rajoissa, käyttötavan ilmoitus syttyy näytössä 4 ja laser kytkeytyy päälle.

Itsetasausalueen ±4° ulkopuolella ei automaattisen tasauksen kanssa voida työskennellä, koska silloin ei voida taata, että laserlinjat kulkevat suorassa kulmassa toisiinsa nähden.

Käytön aikana ilmenevien tärähtelyjen tai asennon muutosten yhteydessä mittaustyökalu vaaitetaan jälleen automaattisesti. Virheiden välttämiseksi tarkasta uudelleen tapahtuneen tasauksen jälkeen laserlinjojen asento vertailupisteisiin nähden.

Kulman näyttävä kaltevuustoiminto

Tässä käyttötavassa mittaustyökalu muodostaa yhden vaakasuoran tai kaksi ristikkäistä laserlinjaa, jotka voidaan suunnata vapaasti. Kaltevuuskulma ilmoitetaan näytössä.

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 1

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 2

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 3

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 4

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 5

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 6

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 7

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 8

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 9

BOSCH PLL 2 (Set) - Kulman näyttävä kaltevuustoiminto - 10

130|Suomi

Suuntaus tähtäintaulun kanssa (katso kuva G)

Mittaustyökalu täytyy tarkistaa tähtäintaulun kanssa, jotta voidaan taata näytön ilmoittaman kaltevuuskulman täsmääminen seinään projisoidun laserlinjan kanssa. Aseta tähtäintaulu seinälle. Valitse käyttötavan Ta-sausautomatiikka ristilinjakäyttömuoto tai pystysuora käyttömuoto.

Varmista, että laserlinja kulkee tähtäintaulun ylemmän ja alemman punaisen merkinnän kautta. Valitse yksi käyttötavan Kulman näyttävä kaltevuustoiminto käyttömuodoista ja projisoi laserlinja haluamallasi kulmalla seinään. Älä kallista tällöin mittaustyökalua 10° enempää eteen (laserin suuntaan) tai taakse (näytön suuntaan). Muuten mittaustarkkuus voi huonontua.

Digitaalinen libelli

Mittaustyökalu tarkastaa vaakasuoran tai pystysuoran asennon vesivaakaa vastaavasti. Laserlinjoja ei projisoida.

Laseraukon puoli toimii vertailureunana. Kulman mittaamiseksi suuntaa tämä vertailureunan vaakasuoralle tai pystysuoralle tasolle, jonka haluat mitata. Älä kallista tällöin mittaustyökalua 5° enempää eteen (laserin suuntaan) tai taakse (näytön suuntaan). Muuten mittaustarkkuus voi huo-nontua.

Työskentelyohjeita

Kaltevuusmittarin kalibrointi ilman laserlinjoja (esim. ennen ensimmäistä käyttökertaa, kuljetuksen tai voimakkaiden lämpötilavaihteluiden jälkeen):

Aseta mittaustyökalu tasaiselle pöydälle, jonka kaltevuus on alle 5°. Valitse käyttömuoto Digitaalinen libelli. Paina kalibrointipainiketta "Cal" 3 niin kauan, kunnes näyttöön tulee hakanen f ja ilmoitus CA1 näkyy jatkuvasti. Käännä mittaustyökalua 15 sekunnin sisällä 180° verran ja paina uudelleen painiketta "Cal" 3, kunnes näytön ilmoitus CA2 vilkkuu. Kalibrointi on saatu päätökseen, kun näyttöön tulee hakanen f ja ilmoitus CA2 näkyy jatkuvasti.

Mittaustyökalun tarkkuuden tarkistus

Tarkista kaltevuusmittauksen tarkkuus säännöllisesti. Tämä tehdään kääntömittauksen avulla. Aseta mittaustyökalu pöydälle ja mittaa sen kaltevuus. Käännä mittaustyökalu 180° ja mittaa kaltevuus uudelleen. Näytettyjen arvojen ero saa olla maks. 0,3°.

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 1

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 2

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 3

1 618 C00 93G | (23.1.14) Bosch Power Tools

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 4

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 5

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 6

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 7

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 8

BOSCH PLL 2 (Set) - Mittaustyökalun tarkkuuden tarkistus - 9

Suomi | 131

Työskentely jalustan kanssa (katso kuva H)

Jalusta 12 tarjoaa tukevan mittausalustan, jonka korkeus on säädettävissä. Aseta mittaustyökalun jalustakiinnitys 6 jalustan 1/4"-kierteeseen ja ruuvaa se kiinni jalustan lukitusruuvilla.

Lasertarkkailulasit (lisätarvike)

Lasertarkkailulasit suodattavat pois ympäristön valon. Tällöin silmä näkee laserin punaisen valon kirkkaampana.

Älä käytä lasertarkkailulaseja suojalaseina. Lasertarkkailulasien tarkoitus on erottaa lasersäde paremmin, ne eivät kuitenkaan suojaa lasersäteeltä.
Älä käytä lasertarkkailulaseja aurinkolaseina tai tieliikenteessä. Lasertarkkailulasit eivät anna täydellistä UV-suojaa, ja ne alentavat värien erotuskykyä.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaite vain toimitukseen kuuluvassa suojataskussa.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi pois lika kostealla pehmeällä rievulla. Älä käytä puhdistusaineita tai liuottimia.

Puhdista erityisesti pinnat laserin ulostuloaukossa säännöllisesti ja varo nukkaa.

Lähetä korjaustapauksessa mittaustyökalu suojalaukussa 13 korjattavaksi.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy mittaustyökalun tyyppikilvestä.

Bosch Power Tools 1 618 C00 93G | (23.1.14)

BOSCH PLL 2 (Set) - www.bosch-pt.com - 1

132 | Ελληνικά

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch.fi

Hävitys

Toimita mittaustyökalut, lisätarvikkeet ja pakkausmateriaali ympäristöystävälliseen kierrätykseen.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

BOSCH PLL 2 (Set) - Vain EU-maita varten: - 1

Eurooppalaisen direktiivin 2012/19/EU mukaan käyttökelvottomat mittaustyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erikseen ja toimittaa ympäristöystävälliseen kierrätykseen.

Oikeus teknisiin muutoksiin pidätetään.

BOSCH PLL 2 (Set) - Vain EU-maita varten: - 2
