BRUGSANVISNING PLL 2 (Set) BOSCH

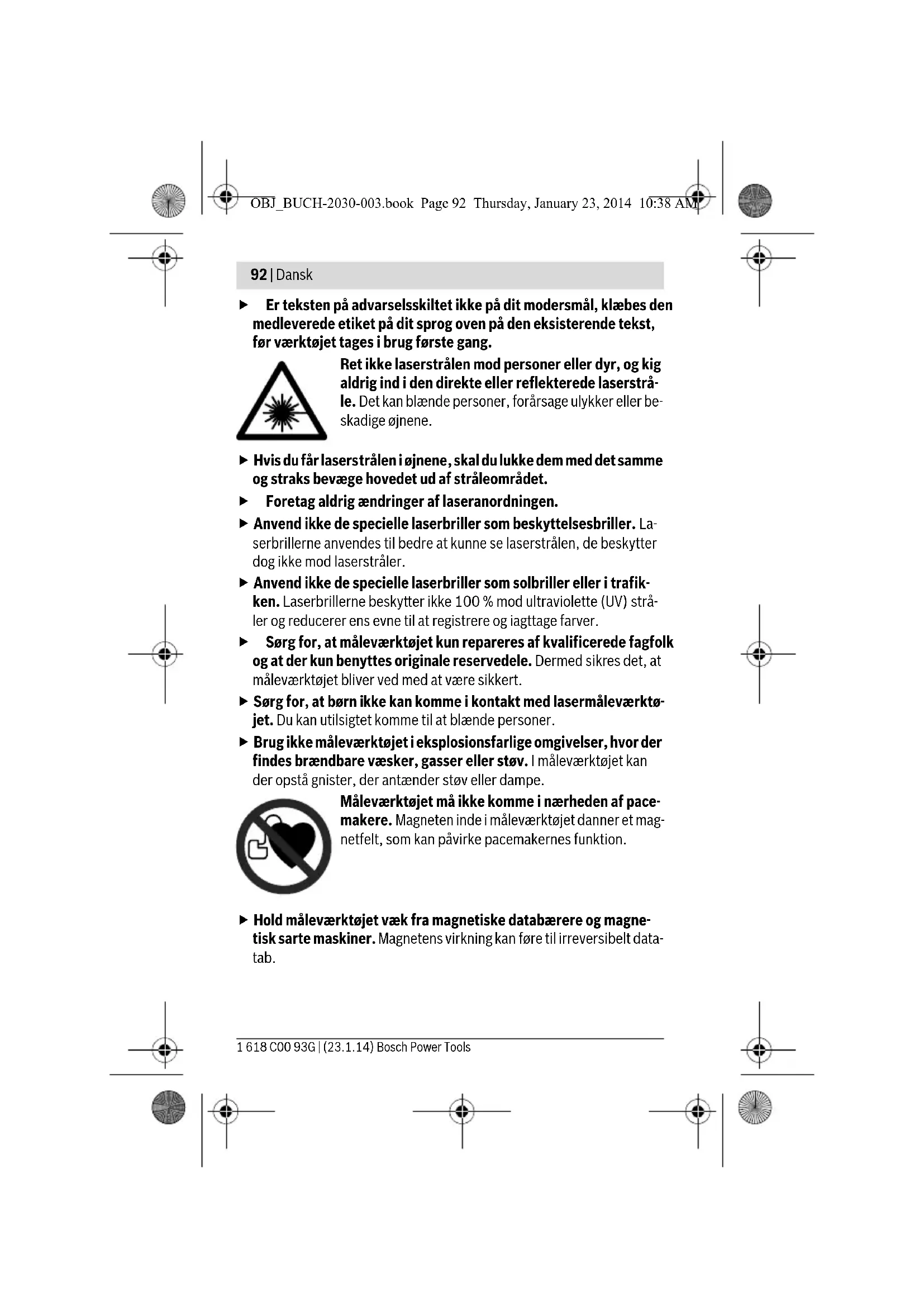

• Tilbehør, som er illustreret eller beskrevet i brugsanvisningen, hører ikke til standard-leveringen. On Nivelleringsautomatik til On Hældningsfunktion med vinkelvisning til Off Måleværktøj fra OBJ_BUCH-2030-003.book Page 93 Thursday, January 23, 2014 10:38 AM94 | Dansk 1 618 C00 93G | (23.1.14) Bosch Power Tools Displayelementer a Hældningsmåling til (nivelleringsautomatik fra) b Digitalt vaterpas til c Nivelleringsautomatik til d Symbol hældningsvinkel e Batteriadvarsel f Kalibrering afsluttet g Advarsel måleområde h Hældningsvinkel Tekniske data Krydslinjelaser PLL 2 Typenummer 3 603 F53 4.. Arbejdsområde indtil ca. 10 m Måleområde 0–90° Nivelleringsnøjagtighed ±0,5mm/m Målepræcision –digitalt (vaterpas) –med laserlinjer ±0,2° A) B) ±1,2° Selvnivelleringsområde typisk ±4° Nivelleringstid typisk < 5 s Automatisk nivellering

Hældningsfunktion med vinkelvisning

Driftstemperatur +10 °C...+40 °C Opbevaringstemperatur –20 °C...+70 °C Relativ luftfugtighed max. 90 % A) Efter kalibrering ved 0 ° og 90 ° ved en ekstra forøgelsesfejl på maks. ±0,02 °/grader op til 90 °. B) over 25 °C graduel forringelse Dit måleværktøj identificeres entydigt vha. serienummeret 10 på typeskiltet. OBJ_BUCH-2030-003.book Page 94 Thursday, January 23, 2014 10:38 AMDansk | 95 Bosch Power Tools 1 618 C00 93G | (23.1.14) Montering Isætning/udskiftning af batterier Det anbefales, at måleværktøjet drives med Alkali-Mangan-batterier. Låget til batterirummet åbnes 7 ved at trykke på låsen 8 og klappe låget til batterirummet op. Sæt batterierne i. Kontrollér, at polerne vender rigtigt som vist på indersiden af låget til batterirummet. Skift altid alle batterier på en gang. Batterierne skal stamme fra den sam- me fabrikant og have den samme kapacitet. Tag batterierne ud af måleværktøjet, hvis måleværktøjet ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis de bliver siddende i måleværktøjet i længere tid. Brug Ibrugtagning Beskyt måleværktøjet mod fugtighed og direkte solstråler. Udsæt ikke måleværktøjet for ekstreme temperaturer eller tem- peratursvingninger. Lad dem f.eks. ikke ligge i bilen i længere tid. Sørg altid for, at måleværtøjet er tempereret ved større tempera- tursvingninger, før det tages i brug. Laserklasse

Vægt svarer til EPTA-Procedure 01/2003 0,4 kg Mål (længde x bredde x højde) 123 x 67 x 110 mm Krydslinjelaser PLL 2 A) Efter kalibrering ved 0 ° og 90 ° ved en ekstra forøgelsesfejl på maks. ±0,02 ° /grader op til 90 °. B) over 25 °C graduel forringelse Dit måleværktøj identificeres entydigt vha. serienummeret 10 på typeskiltet. OBJ_BUCH-2030-003.book Page 95 Thursday, January 23, 2014 10:38 AM96 | Dansk 1 618 C00 93G | (23.1.14) Bosch Power Tools Undgå at udsætte måleværktøjet for voldsomme stød eller fald. Beskadigelser af måleværktøjet kan føre til forringelse af nøjagtighe- den. Sammenlign efter et kraftigt stød eller styrt laserlinjerne til kontrol med en kendt vandret eller lodret referencelinje. Sluk for måleværktøjet, før det transporteres. Når det slukkes, lå- ses pendulenheden, der ellers kan beskadiges, hvis den udsættes for store bevægelser. Tænd/sluk For at tænde måleværktøjet skal du skubbe start-stop-kontakten 5 til en af positionerne „On“ (). Ret ikke laserstrålen mod personer eller dyr og ret ikke blikket ind i laserstrålen, heller ikke fra stor afstand. Måleværktøjet slukkes ved at skubbe start-stop-kontakten 5 i position „Off“. Pendulenheden låses, når værktøjet slukkes. Sørg for, at måleværktøjet altid er under opsyn og sluk for måle- værktøjet efter brug. Andre personer kan blive blændet af laserstrå- len. Tænd kun for måleværktøjet, når du skal bruge det, for at spare energi. Driftstilstande (se Fig. A–D) Når du har tændt måleværktøjet, befinder det sig i driftstilstanden Nivel- leringsautomatik eller driftstilstanden Hældningsfunktion med vin- kelvisning . Hvis du vil skifte tilstand, skal du trykke gentagende på tasten „Mode“ 2, indtil den ønskede tilstand vises på displayet. Følgende driftstyper eller tilstande kan vælges: Driftstype Nivelleringsautomatik: Lampe Funktion Krydslinjetilstand (se Fig. A): Måleværktøjet laver en vandret og en lodret laserlinje, hvis nivellering overvåges. Horisontaltilstand (se Fig. B): Måleværktøjet laver en vandret laserlinje, hvis nivellering overvåges. Off On On OBJ_BUCH-2030-003.book Page 96 Thursday, January 23, 2014 10:38 AMDansk | 97 Bosch Power Tools 1 618 C00 93G | (23.1.14) Driftstype Hældningsfunktion med vinkelvisning: Vertikaltilstand (se Fig. C): Måleværktøjet laver en lod- ret laserlinje, hvis nivellering overvåges. Selvnivelleringsområdet på ±4 ° er overskredet. Selvni- vellering er ikke mulig (displayet blinker). Laserlinjen sluk- ker. Lampe Funktion Horisontaltilstand. Horisontaltilstand. Måleværktøjet hældes mod venstre.* Horisontaltilstand. Måleværktøjet hældes mod højre.* Krydslinjetilstand (se Fig. D): Måleværktøjet fremstiller to krydsede laserlinjer, der kan indstilles frit og ikke nød- vendigvis forløber lodret i forhold til hinanden. Krydslinjetilstand. Måleværktøjet hældes mod venstre.* Krydslinjetilstand. Måleværktøjet hældes mod højre.* Digitalt vaterpas. Måleværktøjet kontrollerer de vandret- te eller lodrette mål på samme måde som et vaterpas. La- serlinjerne projiceres ikke. Digitalt vaterpas. Måleværktøjet hældes mod venstre. Den mindst viste vinkel er 0,1 °.

• Hældningsvinklen h og laserlinjerne vises først fra en hældning på > ±2 °. Lampe Funktion OBJ_BUCH-2030-003.book Page 97 Thursday, January 23, 2014 10:38 AM98 | Dansk 1 618 C00 93G | (23.1.14) Bosch Power Tools Flere visninger på displayet: Trykkes der ikke på nogen taste på måleværktøjet i ca. 30 min, slukkes måleværktøjet automatisk for at skåne batterierne. Automatisk nivellering (se Fig. E–F) Stil måleværktøjet på et vandret, fast underlag eller fastgør det på stativet

Vælg en funktion med nivelleringsautomatik. Når apparatet er tændt, nivellerer nivelleringsautomatikken automatisk ujævnheder inden for selvnivelleringsområdet på ±4 °. Nivelleringen er afsluttet, så snart laserlinjerne ikke længere bevæger sig. Driftstypen vi- ses på displayet. Hvis automatisk nivellering ikke er mulig, f.eks. fordi måleværktøjets stå- flade afviger mere end 4 ° fra vandret, blinker visningen på displayet 4, og laseren slukker automatisk (se billede F). Opstil i så fald måleværktøjet vandret, og vent på selvnivelleringen. Så snart måleværktøjet atter befin- der sig inden for selvnivelleringsområdet på ±4 °, lyser driftstilstandsvis- ningen på displayet 4, og laseren aktiveres. Digitalt vaterpas. Måleværktøjet hældes mod højre. Den mindst viste vinkel er 0,1 °. Hældningsvinklen på ±10 ° fremad (i retning mod lase- ren) eller bagud (i retning mod displayet) er overskredet (displayet blinker). Laserlinjen slukker. Kalibreringen er aktiv (displayet blinker). Kalibreringen er afsluttet. Lampe Beskrivelse Måleværktøjet starter. Lampe Funktion

Lutningsfunktion med vinkelvisning
