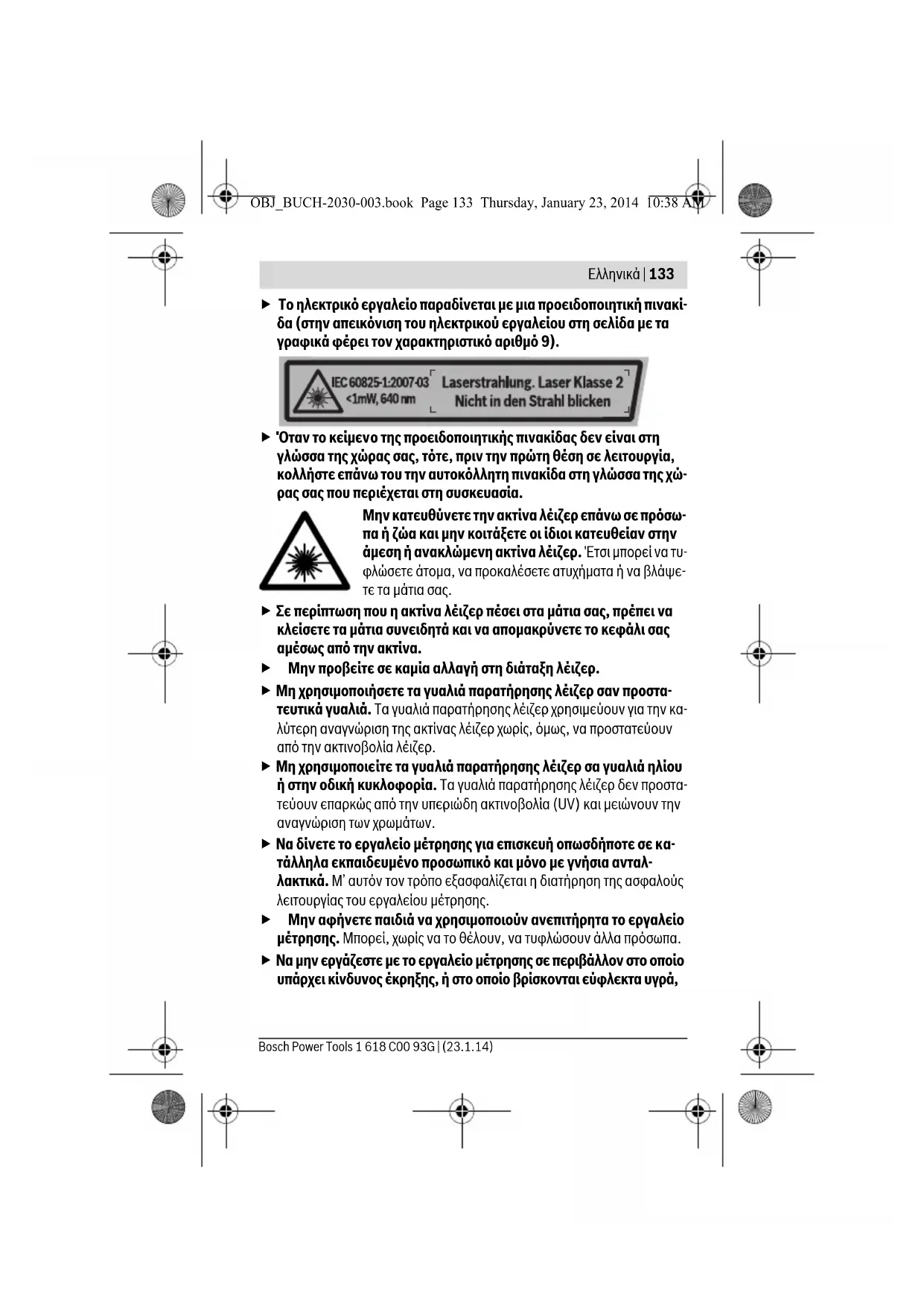

Υποδείξεις ασφαλείας Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο όργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΙΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ. Προσοχή – όταν εφαρμοστούν διαφορετικές διατάξεις χειρισμού και ρύθμισης ή ακολουθηθούν διαφορετικές διαδικασίες απ’ αυτές που αναφέρονται εδώ: αυτό μπορεί να οδηγήσει σε έκθεση σε επι- κίνδυνη ακτινοβολία. OBJ_BUCH-2030-003.book Page 132 Thursday, January 23, 2014 10:38 AMΕλληνικά | 133 Bosch Power Tools 1 618 C00 93G | (23.1.14) Το ηλεκτρικό εργαλείο παραδίνεται με μια προειδοποιητική πινακί- δα (στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα με τα γραφικά φέρει τον χαρακτηριστικό αριθμό 9). Όταν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε, πριν την πρώτη θέση σε λειτουργία, κολλήστε επάνω του την αυτοκόλλητη πινακίδα στη γλώσσα της χώ- ρας σας που περιέχεται στη συσκευασία. Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσω- πα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυ- φλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψε- τε τα μάτια σας. Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα. Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ. Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστα- τευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την κα- λύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ. Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστα- τεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων. Να δίνετε το εργαλείο μέτρησης για επισκευή οπωσδήποτε σε κα- τάλληλα εκπαιδευμένο προσωπικό και μόνο με γνήσια ανταλ- λακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου μέτρησης. Μην αφήνετε παιδιά να χρησιμοποιούν ανεπιτήρητα το εργαλείο μέτρησης. Μπορεί, χωρίς να το θέλουν, να τυφλώσουν άλλα πρόσωπα. Να μην εργάζεστε με το εργαλείο μέτρησης σε περιβάλλον στο οποίο υπάρχει κίνδυνος έκρηξης, ή στο οποίο βρίσκονται εύφλεκτα υγρά, OBJ_BUCH-2030-003.book Page 133 Thursday, January 23, 2014 10:38 AM134 | Ελληνικά 1 618 C00 93G | (23.1.14) Bosch Power Tools αέρια ή σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημι- ουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. Να μην πλησιάζετε το εργαλείο μέτρησης σε βηματο- δότες. Ο μαγνήτης στο εσωτερικό του εργαλείου μέτρη- σης παράγει ένα μαγνητικό πεδίο το οποίο μπορεί να επη- ρεάσει τη λειτουργία των βηματοδοτών. Να μην πλησιάζετε το εργαλείο μέτρησης σε φορείς δεδομένων και σε συσκευές ευαίσθητες στο μαγνητισμό. Η δράση του μαγνήτη μπο- ρεί να προκαλέσει οριστική απώλεια των δεδομένων. Περιγραφή του προϊόντος και της ισχύος του Χρήση σύμφωνα με τον προορισμό Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο ορι- ζόντιων και κάθετων γραμμών καθώς και γραμμών σε μια ορισμένη γωνία. Επιπλέον το όργανο μέτρησης προορίζεται για τον προσδιορισμό των γωνι- ών των αντικειμένων. Το εργαλείο μέτρησης προορίζεται αποκλειστικά για λειτουργία σε εσωτερι- κούς χώρους. Το εργαλείο μέτρησης δεν προορίζεται για επαγγελματική χρήση. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. 1 Γραμμή λέιζερ 2 Πλήκτρο τρόπου λειτουργίας Mode 3 Πλήκτρο βαθμονόμησης Cal 4 Οθόνη 5 Διακόπτης ON/OFF 6 Υποδοχή τριπόδου 1/4" On Αυτόματη χωροστάθμηση On On Λειτουργία κλίσης με ένδειξη της γωνίας On Off Όργανο μέτρησης Off OBJ_BUCH-2030-003.book Page 134 Thursday, January 23, 2014 10:38 AMΕλληνικά | 135 Bosch Power Tools 1 618 C00 93G | (23.1.14) 7 Καπάκι θήκης μπαταρίας 8 Ασφάλεια του καπακιού θήκης μπαταρίας 9 Προειδοποιητική πινακίδα λέιζερ 10 Αριθμός σειράς 11 Πίνακας στόχευσης λέιζερ 12 Τρίποδο* 13 Τσάντα προστασίας 14 Γυαλιά παρατήρησης λέιζερ*

• Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν περιέχονται στη στάνταρ συσκευασία. Στοιχεία ένδειξης a Μέτρηση κλίσης On (Αυτόματη χωροστάθμηση Off) b Ψηφιακή φυσαλίδα On c Αυτόματη χωροστάθμηση On d Σύμβολο γωνίας κλίσης e Προειδοποίηση μπαταρίας f Ολοκλήρωση βαθμονόμησης g Προειδοποίηση περιοχής μέτρησης h Γωνία κλίσης Τεχνικά χαρακτηριστικά Λέιζερ σταυρωτών γραμμών PLL 2 Αριθμός ευρετηρίου 3 603 F53 4.. Περιοχή εργασίας έως περίπου 10 m Περιοχή μέτρησης 0–90° Ακρίβεια χωροστάθμησης ±0,5mm/m Ακρίβεια μέτρησης – ψηφιακά (φυσαλίδα) – με ακτίνες λέιζερ ±0,2° A) B) ±1,2° Α) Μετά τη βαθμονόμηση στις 0 ° και 90 °υπάρχει περίπτωση ενός επιπλέον σφάλματος κλίσης το πολύ ±0,02 ° /μοίρες στις 90 °. B) Πάνω από 25 °C σταδιακή επιδείνωση Ο αριθμός σειράς 10 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώ- ριση του δικού σας εργαλείου μέτρησης. OBJ_BUCH-2030-003.book Page 135 Thursday, January 23, 2014 10:38 AM136 | Ελληνικά 1 618 C00 93G | (23.1.14) Bosch Power Tools Συναρμολόγηση Τοποθέτηση/αντικατάσταση – μπαταριών Για τη λειτουργία του εργαλείου μέτρησης προτείνεται η χρήση μπαταριών αλκαλίου-μαγγανίου. Για να ανοίξετε το καπάκι θήκης μπαταρίας 7 πατήστε την ασφάλεια 8 και ανασηκώστε το καπάκι θήκης μπαταρίας. Τοποθετήστε τις μπαταρίες με την Περιοχή αυτόματης χωροστάθμησης, τυπική ±4° Χρόνος χωροστάθμησης, τυπικός < 5 s Αυτόματη χωροστάθμηση

Οριζόντιος τρόπος λειτουργίας/κάθετος τρό- πος λειτουργίας Τρόπος λειτουργίας διασταυρούμενων ακτίνων

Λειτουργία κλίσης με ένδειξη της γωνίας

Θερμοκρασία λειτουργίας +10 °C...+40 °C Θερμοκρασία διαφύλαξης/αποθήκευσης –20 °C...+70 °C Μέγ. σχετική υγρασία ατμόσφαιρας 90 % Κατηγορία λέιζερ

Τύπος λέιζερ 640 nm, <1 mW

(Γραμμή λέιζερ) 1 Υποδοχή τριπόδου 1/4"

3 x 1,5 V LR03 (AAA) Διάρκεια λειτουργίας περίπου

Βάρος σύμφωνα με EPTA-Procedure 01/2003 0,4 kg Διαστάσεις (Μήκος x Πλάτος x Ύψος) 123 x 67 x 110 mm Λέιζερ σταυρωτών γραμμών PLL 2 Α) Μετά τη βαθμονόμηση στις 0 ° και 90 °υπάρχει περίπτωση ενός επιπλέον σφάλματος κλίσης το πολύ ±0,02 ° /μοίρες στις 90 °. B) Πάνω από 25 °C σταδιακή επιδείνωση Ο αριθμός σειράς 10 στην πινακίδα του κατασκευαστή χρησιμεύει για τη σαφή αναγνώ- ριση του δικού σας εργαλείου μέτρησης. OBJ_BUCH-2030-003.book Page 136 Thursday, January 23, 2014 10:38 AMΕλληνικά | 137 Bosch Power Tools 1 618 C00 93G | (23.1.14) πολικότητα που φαίνεται στην εικόνα στην εσωτερική πλευρά του καπακιού της θήκης μπαταρίας. Αντικαθιστάτε ταυτόχρονα όλες τις μπαταρίες μαζί. Να χρησιμοποιείτε πά- ντοτε μπαταρίες του ίδιου κατασκευαστή και με την ίδια χωρητικότητα. Αφαιρέστε τις μπαταρίες από το εργαλείο μέτρησης όταν πρόκειται να μην το χρησιμοποιήσετε για αρκετό καιρό. Οι μπαταρίες μπορεί να διαβρωθούν και να αυτοεκφορτιστούν.

Θέση σε λειτουργία Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλι- ακή ακτινοβολία. Να μην εκθέτετε το εργαλείο μέτρησης σε ακραίες θερμοκρασίες ή διακυμάνσεις θερμοκρασίας. Π. χ. μην το αφήνετε για πολύ χρόνο στο αυτοκίνητο. Σε περίπτωση που το εργαλείο μέτρησης ήταν εκτεθειμένο σε ισχυρές διακυμάνσεις θερμοκρασίας τότε, πριν το χρησιμοποιήσετε, πρέπει να το αφήσετε να αποκτήσει μια σταθερή θερμοκρασία. Να προστατεύετε το εργαλείο μέτρησης από ισχυρά χτυπήματα ή πτώσεις. Τυχόν ζημιές του εργαλείου μέτρησης μπορεί να επηρεάσουν την ακρίβειά του. Μετά από ένα ισχυρό χτύπημα ή από μια πτώση του ερ- γαλείου μέτρησης πρέπει να ελέγξετε τις γραμμές λέιζερ βάσει μια γνω- στής οριζόντιας ή κάθετης γραμμής αναφοράς. Να θέτετε το εργαλείο μέτρησης εκτός λειτουργίας, πριν το μεταφέ- ρετε. Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται, διαφορετικά, σε περίπτωση ισχυρών κινήσε- ων, μπορεί να υποστεί βλάβη. Θέση σε λειτουργία κι εκτός λειτουργίας Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακόπτη On/Off 5 σε μια από τις θέσεις «On»(). Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγά- λη απόσταση. Για να θέσετε εκτός λειτουργίας το ηλεκτρικό εργαλείο ωθήστε το διακό- πτη ON/OFF 5 στη θέση «Off». Όταν θέτετε το εργαλείο μέτρησης εκτός λειτουργίας η μονάδα αντιρρόπησης ασφαλίζεται. Off On On OBJ_BUCH-2030-003.book Page 137 Thursday, January 23, 2014 10:38 AM138 | Ελληνικά 1 618 C00 93G | (23.1.14) Bosch Power Tools Μην αφήνετε το ενεργοποιημένο εργαλείο μέτρησης ανεπιτήρητο αλλά να το θέτετε μετά τη χρήση του εκτός λειτουργίας. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ. Για την εξοικονόμηση ενέργειας, ενεργοποιήστε το όργανο μέτρησης μόνο, όταν το χρησιμοποιείτε. Τρόποι λειτουργίας (βλέπε εικόνες A –D) Μετά την ενεργοποίηση το όργανο μέτρησης βρίσκεται στον τρόπο λειτουρ- γίας Αυτόματη χωροστάθμηση ή στον τρόπο λειτουργίας Λειτουργία κλίσης με ένδειξη της γωνίας . Για την αλλαγή του τρόπου λειτουργίας, πατήστε επανειλημμένα το πλήκτρο τρόπου λειτουργίας «Mode» 2, ώσπου να φανεί στην οθόνη ο επιθυμητός τρόπος λειτουργίας. Οι ακόλουθοι τρόποι λειτουργίας είναι διαθέσιμοι: Τρόπος λειτουργίας Αυτόματη χωροστάθμηση: Ένδειξη Τρόπος Τρόπος λειτουργίας διασταυρούμενων ακτίνων (βλέπε εικόνα A): Το όργανο μέτρησης δημιουργεί μια ορι- ζόντια και μια κάθετη ακτίνα λέιζερ, των οποίων η χωρο- στάθμηση επιτηρείται. Οριζόντιος τόπος λειτουργίας (βλέπε εικόνα B): Το όργα- νο μέτρησης δημιουργεί μια οριζόντια ακτίνα λέιζερ, της οποίας η χωροστάθμηση επιτηρείται. Κάθετος τρόπος λειτουργίας (βλέπε εικόνα C): Το όργα- νο μέτρησης δημιουργεί μια κάθετη ακτίνα λέιζερ, της οποί- ας η χωροστάθμηση επιτηρείται. Η περιοχή αυτοχωροστάθμησης από ±4 ° έχει ξεπεραστεί, η αυτοχωροστάθμηση δεν είναι δυνατή (η ένδειξη αναβοσβή- νει). Η ακτίνα λέιζερ σβήνει. OBJ_BUCH-2030-003.book Page 138 Thursday, January 23, 2014 10:38 AMΕλληνικά | 139 Bosch Power Tools 1 618 C00 93G | (23.1.14) Τρόπος λειτουργίας Λειτουργία κλίσης με ένδειξη της γωνίας: Ένδειξη Τρόπος Οριζόντιος τόπος λειτουργίας. Οριζόντιος τόπος λειτουργίας. Το όργανο μέτρησης κλίνει προς τα αριστερά.* Οριζόντιος τόπος λειτουργίας. Το όργανο μέτρησης κλίνει προς τα δεξιά.* Τρόπος λειτουργίας διασταυρούμενων ακτίνων (βλέπε εικόνα D): Το εργαλείο μέτρησης εκπέμπει δυο δια- σταυρωμένες γραμμές λέιζερ, οι οποίες μπορούν να ευθυ- γραμμιστούν ελεύθερα, χωρίς να είναι υποχρεωτικά κάθετες μεταξύ τους. Τρόπος λειτουργίας διασταυρούμενων ακτίνων. Το όρ- γανο μέτρησης κλίνει προς τα αριστερά.* Τρόπος λειτουργίας διασταυρούμενων ακτίνων. Το όρ- γανο μέτρησης κλίνει προς τα δεξιά.* Ψηφιακή φυσαλίδα. Το όργανο μέτρησης ελέγχει το ορι- ζόντιο ή κάθετο επίπεδο, όπως ένα αλφάδι. Οι ακτίνες λέι- ζερ δεν προβάλλονται. Ψηφιακή φυσαλίδα. Το όργανο μέτρησης κλίνει προς τα

Η μικρότερη εμφανιζόμενη γωνία ανέρχεται στις 0,1 °. Ψηφιακή φυσαλίδα. Το όργανο μέτρησης κλίνει προς τα

Η μικρότερη εμφανιζόμενη γωνία ανέρχεται στις 0,1 °. Η γωνία κλίσης από ±10 ° προς τα εμπρός (στην κατεύθυν- ση του λέιζερ) ή προς τα πίσω (στην κατεύθυνση της οθό- νης) ξεπεράστηκε (η ένδειξη αναβοσβήνει). Η ακτίνα λέι- ζερ σβήνει.

• Η γωνία κλίσης h και οι ακτίνες λέιζερ εμφανίζονται από μια κλίση από > ±2 °. OBJ_BUCH-2030-003.book Page 139 Thursday, January 23, 2014 10:38 AM140 | Ελληνικά 1 618 C00 93G | (23.1.14) Bosch Power Tools Περαιτέρω ενδείξεις στην οθόνη: Όταν για 30 min περίπου δεν πατηθεί κάποιο πλήκτρο του εργαλείου μέτρη- σης το εργαλείο μέτρησης διακόπτει αυτόματα τη λειτουργία του προστατεύ- οντας έτσι τις μπαταρίες. Αυτόματη χωροστάθμηση (βλέπε εικόνες E–F) Συναρμολογήστε το εργαλείο μέτρησης επάνω σε μια σταθερή, επίπεδη επι- φάνεια ή στο τρίποδο 12. Επιλέξτε έναν τρόπο λειτουργίας με αυτόματη χωροστάθμηση. Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα ανωμαλίες εντός της περιοχής αυτοχωροστάθμησης από ±4 °. Η χωροστάθ- μηση ολοκληρώνεται, μόλις οι ακτίνες λέιζερ δεν κινούνται πλέον. Ο τρόπος λειτουργίας εμφανίζεται στην οθόνη. Όταν η αυτόματη χωροστάθμηση δεν είναι δυνατή, π. χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει περισσότερο από 4 ° από την ορι- ζόντια, αναβοσβήνει η ένδειξη στην οθόνη 4 και το λέιζερ απενεργοποιείται αυτόματα (βλέπε εικόνα F). Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμηση. Μόλις το όργα- νο μέτρησης βρίσκεται ξανά εντός της περιοχής αυτοχωροστάθμησης από ±4 °, ανάβει η ένδειξη του τρόπου λειτουργίας στην οθόνη 4 και το λέιζερ ενεργοποιείται. Η βαθμονόμηση είναι ενεργοποιημένη (η έν- δειξη αναβοσβήνει). Η βαθμονόμηση ολοκληρώθηκε. Ένδειξη Περιγραφή Το όργανο μέτρησης ξεκινά. Ένδειξη Τρόπος

• Η γωνία κλίσης h και οι ακτίνες λέιζερ εμφανίζονται από μια κλίση από > ±2 °. OBJ_BUCH-2030-003.book Page 140 Thursday, January 23, 2014 10:38 AMΕλληνικά | 141 Bosch Power Tools 1 618 C00 93G | (23.1.14) Έξω από την περιοχή χωροστάθμησης έως ±4 ° η εργασία με αυτόματη χω- ροστάθμηση είναι ανέφικτη, επειδή διαφορετικά δεν εξασφαλίζεται, ότι οι γραμμές λέιζερ θα διασταυρώνονται μεταξύ τους κάθετα. Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λει- τουργίας το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από μια εκ νέου χωροστάθμηση ελέγξτε τη θέση των ακτίνων λέιζερ σε σχέση με τα σημεία αναφοράς, για την αποφυγή σφαλμάτων. Λειτουργία κλίσης με ένδειξη της γωνίας Σε αυτό τον τρόπο λειτουργίας το όργανο μέτρησης δημιουργεί μια οριζό- ντια ή δύο διασταυρούμενες ακτίνες λέιζερ, οι οποίες μπορεί να ευθυγραμ- μιστούν ελεύθερα. Η γωνία κλίσης εμφανίζεται στην οθόνη. Ευθυγράμμιση με τον πίνακα στόχου (βλέπε εικόνα G) Για την εξασφάλιση της ταύτισης της γωνίας κλίσης στην οθόνη με την προ- βαλλόμενη ακτίνα λέιζερ στον τοίχο, πρέπει το όργανο μέτρησης να μετρη- θεί με τον πίνακα στόχου. Τοποθετήστε τον πίνακα στόχου στον τοίχο. Επι- λέξτε τον τρόπο λειτουργίας διασταυρούμενων ακτίνων ή την κάθετη λει- τουργία του τρόπου λειτουργίας Αυτόματη χωροστάθμηση. Βεβαιωθείτε, ότι η ακτίνα λέιζερ περνά μέσα από το επάνω και κάτω κόκκινο μαρκάρισμα πάνω στον πίνακα στόχου. Επιλέξτε μια λειτουργία του τρόπου λειτουργίας Λειτουργία κλίσης με ένδειξη της γωνίας και προβάλλετε την ακτίνα λέι- ζερ στην επιθυμητή γωνία στον τοίχο. Γείρετε ταυτόχρονα το όργανο μέτρη- σης όχι πάνω από 10 ° προς τα εμπρός (στην κατεύθυνση του λέιζερ) ή προς τα πίσω (στην κατεύθυνση της οθόνης). Διαφορετικά μπορεί να επιδεινωθεί η ακρίβεια της μέτρησης. Ψηφιακή φυσαλίδα Το όργανο μέτρησης ελέγχει το οριζόντιο ή κάθετο επίπεδο, όπως ένα αλφά- δι. Οι ακτίνες λέιζερ δεν προβάλλονται. Η πλευρά του ανοίγματος εξόδου της ακτίνας λέιζερ χρησιμεύει εδώ ως ακ- μή αναφοράς. Για τη μέτρηση γωνίας ευθυγραμμίστε αυτή την ακμή αναφο- ράς στο οριζόντιο ή κάθετο επίπεδο, το οποίο πρέπει να μετρηθεί. Γείρετε ταυτόχρονα το όργανο μέτρησης όχι πάνω από 5 ° προς τα εμπρός (στην κα- τεύθυνση του λέιζερ) ή προς τα πίσω (στην κατεύθυνση της οθόνης). Διαφο- ρετικά μπορεί να επιδεινωθεί η ακρίβεια μέτρησης. OBJ_BUCH-2030-003.book Page 141 Thursday, January 23, 2014 10:38 AM142 | Ελληνικά 1 618 C00 93G | (23.1.14) Bosch Power Tools Υποδείξεις εργασίας Βαθμονόμηση του μετρητή κλίσεων χωρίς ακτίνες λέιζερ (π. χ. πριν τη θέση σε λειτουργία για πρώτη φορά, μετά τη μεταφορά ή μετά από ισχυρές διακυμάνσεις της θερμοκρασίας): Τοποθετήστε το όργανο μέτρησης πάνω σε ένα επίπεδο τραπέζι, με κλίση κάτω από 5 °. Επιλέξτε τον τρόπο λειτουργίας Ψηφιακή φυσαλίδα. Κρατή- στε το πλήκτρο της βαθμονόμησης «Cal» 3 πατημένο τόσο, ώσπου να εμφα- νιστεί στην οθόνη το τσεκάρισμα f και η ένδειξη CA1 εμφανίζεται μόνιμα. Γυρίστε το όργανο μέτρησης εντός 15 δευτερολέπτων κατά 180 ° και πατή- στε εκ νέου το πλήκτρο «Cal» 3, ώσπου στην οθόνη να αναβοσβήνει η έν- δειξη CA2. Η βαθμονόμηση ολοκληρώθηκε, όταν στην οθόνη εμφανιστεί το τσεκάρισμα f και η ένδειξη CA2 εμφανίζεται μόνιμα. Έλεγχος της ακρίβειας του εργαλείου μέτρησης Να ελέγχετε τακτικά την ακρίβεια της μέτρησης κλίσης. Αυτό επιτυγχάνεται με μια μέτρηση μετατροπής. Γι’ αυτό τοποθετήστε το εργαλείο μέτρησης επάνω σε ένα τραπέζι και μετρήστε την κλίση. Γυρίστε το εργαλείο μέτρησης κατά 180 ° και μετρήστε τη κλίση ακόμη μια φορά. Η διαφορά της τιμής που εμφανίζεται δεν επιτρέπεται να υπερβαίνει 0,3 °. Εργασία με το τρίποδο (βλέπεεικόνα H) Το τρίποδο 12 προσφέρει μια σταθερή καθ’ ύψος ρυθμιζόμενη επιφάνεια μέτρησης. Τοποθετήστε το εργαλείο μέτρησης με την υποδοχή τριπόδου 6 επάνω στο 1/4" σπείρωμα του τριπόδου και στερεώστε το με την αντίστοιχη βίδα του τριπόδου. Γυαλιά παρατήρησης λέιζερ (ειδικό εξάρτημα) Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι το κόκκινο φως του λέιζερ φαίνεται πιο φωτεινό. Μη χρησιμοποιήσετε τα γυαλιά παρατήρησης λέιζερ σαν προστα- τευτικά γυαλιά. Τα γυαλιά παρατήρησης λέιζερ χρησιμεύουν για την κα- λύτερη αναγνώριση της ακτίνας λέιζερ χωρίς, όμως, να προστατεύουν από την ακτινοβολία λέιζερ. Μη χρησιμοποιείτε τα γυαλιά παρατήρησης λέιζερ σα γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά παρατήρησης λέιζερ δεν προστα- τεύουν επαρκώς από την υπεριώδη ακτινοβολία (UV) και μειώνουν την αναγνώριση των χρωμάτων. OBJ_BUCH-2030-003.book Page 142 Thursday, January 23, 2014 10:38 AMΕλληνικά | 143 Bosch Power Tools 1 618 C00 93G | (23.1.14) Συντήρηση και Service Συντήρηση και καθαρισμός Να διαφυλάγετε και να μεταφέρετε το εργαλείο μέτρησης μόνο μέσα στην προστατευτική τσάντα που το συνοδεύει. Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Καθαρίζετε τυχόν ρύπους και βρωμιές μ’ ένα υγρό, μαλακό πανί. Μη χρησι- μοποιείτε μέσα καθαρισμού ή διαλύτες. Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτί- νας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια. Το εργαλείο μέτρησης πρέπει να αποστέλλεται για επισκευή μέσα στην προ- στατευτική τσάντα 13. Service και παροχή συμβουλών χρήσης Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντή- ρηση του προϊόνος σας καθώς για τα κατάλληλα ανταλλακτικά: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλακτικά τους. Παρακαλούμε, όταν κάνετε διασαφητικές ερωτήσεις καθώς και κατά την πα- ραγγελία ανταλλακτικών, να αναφέρετε πάντοτε το 10ψήφιο αριθμό ευρε- τηρίου που βρίσκεται στην πινακίδα κατασκευαστή του εργαλείου μέτρη-
