MANUAL DE UTILIZADOR PLL 2 BOSCH

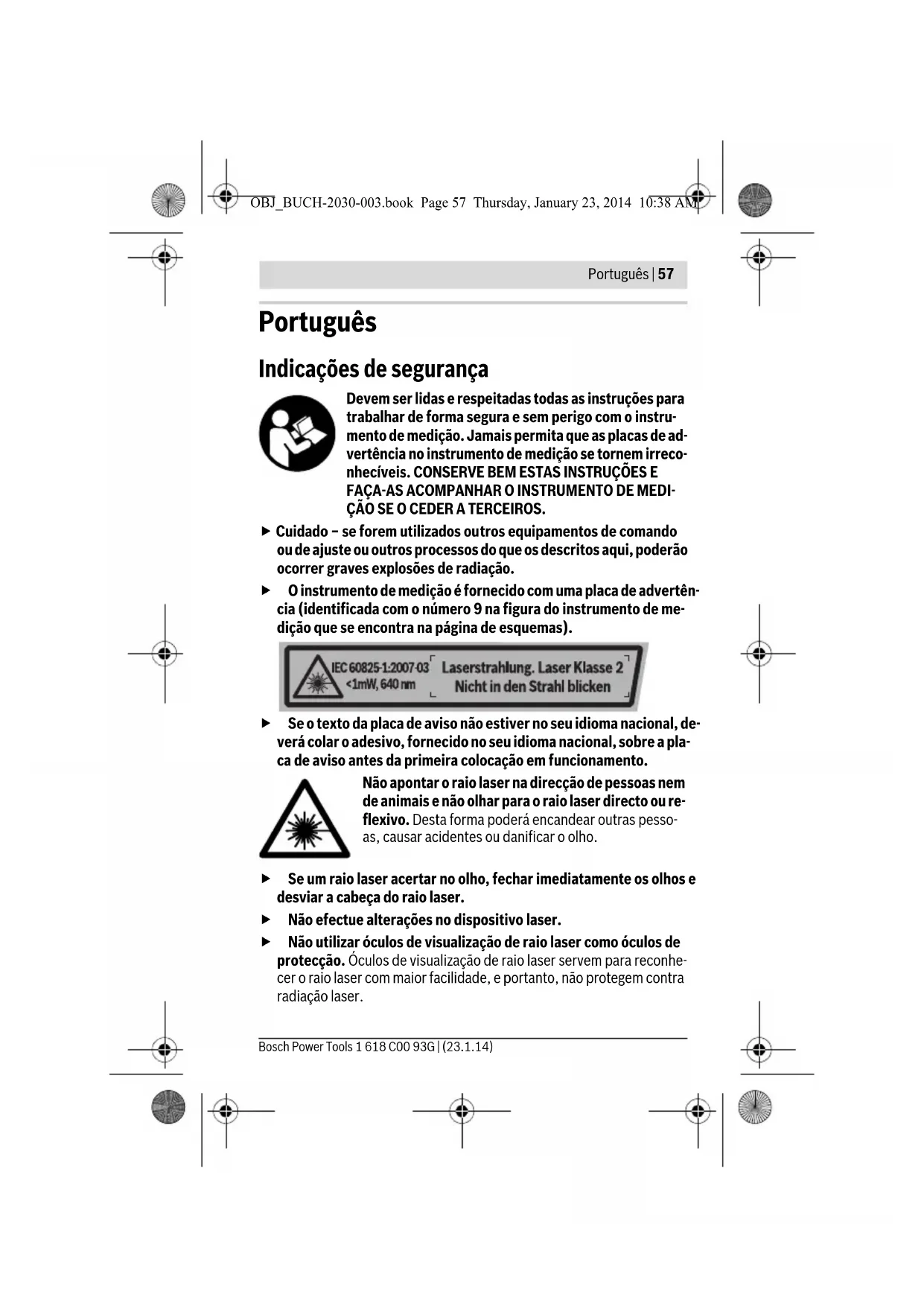

Indicações de segurança

Devem ser lidas e respeitadas todas as instruções para trabalhar de forma segura e sem perigo com o instrumento de medição. Jamais permita que as placas de advertência no instrumento de medição se tornem irreconhecíveis. CONSERVE BEM ESTAS INSTRUÇÕES E FAÇA-AS ACOMPANHAR O INSTRUMENTO DE MEDIÇÃO SE O CEDER A TERCEIROS.
- Cuidado - se forem realizados outros equipamentos de comando ou de ajuste ou outros processos do que os descritos, poderão ocorrer graves explosões de radiação.
- O instrumento de medição é fornecido com uma placa de advertência (identificada com o número 9 na figura do instrumento de medição que se encontra na página de esquemas).

C60825-1-2007-03 Laserstrahlung. Laser Klasse 2
Se o texto da placa de aviso não estiver no seu idioma nacional, deverá colar o adesivo, fornecido no seu idioma nacional, sobre a placa de aviso antes da primeira colocação em funcionamento.

Não apontar o raio laser na direção de pessoas nem de animais e não olhar para o raio laser direto ou refletido. Desta forma poderá encandear outras pessoas, causar acidentes ou danificar o olho.
Se um raio laser acertar no olho, fechar imediatamente os olhos e desviar a cabeça do raio laser. - Não efetue alterações no dispositivo laser. - Não utilize óculos de visualização de raio laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior dificuldade, e portanto, não protegem contra radiação laser.
Bosch Power Tools 1618 C00 93G| (23.1.14)








58 | Português
- Não utilize óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma completa proteção contra raios UV e reduzem a percepção de cores. Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurada a segurança do instrumento de medição.
- Não permita que crianças utilizem o instrumento de medição à laser sem supervisão. Poderá cegar outras pessoas sem querer.
- Não trabalhar com o instrumento de medição em área com risco de explosão, na qual se encontrem líquidos, gases ou pós inflamáveis. No instrumento de medição podem ser produzidas faíscas, que podem inflamar pós ou vapores.


O instrumento de medição deve ser mantido afastado de estimuladores cardíacos. Com o ímã é produzido um campo magnético no interior do instrumento de medição, que pode prejudicar o funcionamento de estimuladores cardíacos.
▷ Manter o instrumento de medição longe de suportes de dados magnéticos e de aparelhos com sensibilidade magnética. O efeito do ímã pode provocar perdas de dados irreversíveis.
Descrição do produto e da potência
O instrumento de medição destina-se a determinar e a verificar as linhas horizontais e verticais, assim como as linhas num ângulo definido. Para além disso, o instrumento de medição também se destina a determinar ângulos de objectos.
O instrumento de medição é exclusivamente apropriado para o funcionamento em locais fechados.
O instrumento de medição não é destinado para a utilização comercial.






Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação do instrumento de medição na página de esquemas.
1 Linha do laser 2 Tecla Mode 3 Tecla para a calibração Cal 4 Display 5 Interruptor de ligar-desligar

On Nivelamento automático ligado

On Função de inclinação com indicação do ângulo
Off Instrumento de medição desligado
6 Fixação do tripé 1/4" 7 Tampa do compartimento da pilha 8 Travamento da tampa do compartimento da pilha 9 Placa de advertência laser
10 Número de série 11 Placa-alvo para laser
12 Tripé*
13 Bolsa de proteção 14 Óculos para visualização de raio laser*
- Acessórios apresentados ou descritos não pertencem ao volume de fornecimento.
Elementos de indicação
a Medição da inclinação ligada (nivelamento automático desligado) b Nível de bolha de ar digital ligado c Nivelamento automático ligado d Símbolo do ângulo de inclinação e Advertência da pilha f Terminar calibração g Aviso amplitude de medição h Ângulo de inclinação

60 | Português
Dados Técnicos
| Laser de linhas cruzadas PLL 2 |
| N° do produit | 3 603 F53 4.. |
| Área de trabajo de até aprox. | 10 m |
| Faixa de medicação | 0 - 90° |
| Exactão de nivelamento | ±0,5mm/m |
| Precisão de medicação | |
| - digital (nível de bolha de ar) | ±0,2°A) B) |
| - com linhas laser | ±1,2° |
| Faixa de autonivelamento, típlicamente | ±4° |
| Tempo de nivelamento, típlicamente | <5s |
| Nivelamento automatico | ● |
| Modo horizontal/ modo vertical | ● |
| Modo com linhas cruzadas | ● |
| Função de inclinação com indicação do ângulo ● | |
| Nível de bolha digital | ● |
| Temperatura de funçionamento | +10 °C...+40 °C |
| Temperatura de armazenamento | -20 °C...+70 °C |
| Máx. humidade relativa do ar | 90% |
| Classe de laser | 2 |
| Tipo de laser | 640 nm, <1 mW |
| C6(linha do laser) 1 | |
| Fixação do tripé | 1/4" |
| Pilhas | 3 x 1,5 V LRO3 (AAA) |
| Duração de funconimento de aprox. | 5 h |
| Peso conforme EPTA-Procedure 01/2003 | 0,4 kg |
| Dimensoes (comprimento x largura x alta) | 123 x 67 x 110mm |
| A) Após calibração a 0° e 90° com um erró de aumento adicular de no max. ±0,02°/graus até 90°. | |
| B) mais de 25°C piora gradualmente | |
| O número de série 10 sobre aplaça de caractéristicas serve para a identificação inequivocada do seu instrumento de medicação. | |
1618C0093G|(23.1.14) Bosch Power Tools








Montagem
Introduzir/substituir pilhas
Para o funcionamento do instrumento de medição é recomendável usar pilhas de manganês alcalinas.
Para abrir a tampa do compartimento da pilha 7, deve premir o travamento 8 e abrir a tampa do compartimento da pilha. Introduzir as pilhas. Observar que a polarização esteja correta, de acordo com a ilustração que se encontra no lado interior da tampa do compartimento da pilha.
Sempre substituir todas as pilhas ao mesmo tempo. Só utilize pilhas de uma marca e com a mesma capacidade.
Retirar as pilhas do instrumento de medição, se não for utilizado por tempo prolongado. As pilhas podem corroer-se ou descarregar-se no caso de um armazenamento prolongado.
Funcionamento
Colocação em funcionamento
▷ Proteger o instrumento de medição contra humidade ou insolação direta. - Não sujeitar o instrumento de medição a temperaturas extremas nem a variações de temperatura. Não deixá-lo dentro de um automóvel durante muito tempo. No caso de maiores variações de temperatura, deverá deixar o instrumento de medição alcançar a temperatura de funcionamento antes de colocá-lo em funcionamento. - Evitar que o instrumento de medição sofra fortes golpes ou quedas. Danos no instrumento de medição podem prejudicar a sua realização. Ao sofrer impactos fortes ou quedas, deverá controlar as linhas do laser, comparando-as com uma linha de referência conhecida, vertical ou horizontal. ▷ Desligue o instrumento de medição antes de transportá-lo. A unidade de nivelamento é bloqueada logo que o instrumento for desligado, caso contrário poderia ser danificada devido a fortes movimentos.


Ligar/desligar
Para ligar o instrumento de medição, deslize o interruptor de ligar-desligar 5 para uma das posições "On" (Off On On).
- Não apontar o raio laser na direção de pessoas nem de animais, não olhar no raio laser, nem mesmo a maiores distâncias. Para desligar o instrumento de medição, deverá empurrar o interruptor de ligar-desligar 5 para a posição "Off". A unidade de nivelamento é bloqueada ao desligar o instrumento.
- Não deixar o instrumento de medição ligado sem vigilância e desligar o instrumento de medição antes da utilização. Outras pessoas poderiam ser cegadas pelo raio laser.
Para poupar energia, ligue o instrumento de medição apenas quando for usá-lo.
Modos de operação (veja figura A-D)
Depois de ligar, o instrumento de medição encontra-se no modo de operação Nivelamento automático ou no modo de operação Função de inclinação com indicação do ângulo.
Para mudar o modo, pressione a tecla "Modo" 2, até o modo desejado ser exibido no display.
Modo de operação Nivelamento automático:
Indicação Modo

Modo com linhas cruzadas (veja figura A): O instrumento de medição cria uma linha laser horizontal e vertical, cujo nivelamento é monitorizado.

Modo horizontal (veja figura B): O instrumento de medição cria uma linha laser horizontal, cujo nivelamento é monitorizado.

Modo vertical (veja figura C): O instrumento de medição cria uma linha laser vertical, cujo nivelamento é monitorizado.

A gama de auto-nivelamento de ±4° foi excedida, o auto-nivelamento não é possível (indicação pisca). A LINHA LASER apaga-se.








Português | 63
Modo de operação Função de inclinação com indicação do ângulo:
Indicação Modelo

Modo horizontal.

Modo horizontal. O instrumento de medição é inclinado para a esquerda.*

Modo horizontal. O instrumento de medição é inclinado para a direita.*

Modo com linhas cruzadas (veja figura D): O instrumento de medição produz duas linhas de laser cruzadas, que devem ser alinhadas livremente e que não precisam necessariamente ser perpendiculares uma em relação às outras.

Modo com linhas cruzadas. O instrumento de medição é inclinado para a esquerda.*

Modo com linhas cruzadas. O instrumento de medição é inclinado para a direita.*

Nível de bolha de ar digital. O instrumento de medição verifica o plano horizontal ou o plano vertical como um nível de bolha de ar. Não são projetadas linhas laser.

Nível de bolha de ar digital. O instrumento de medição é inclinado para a esquerda. O ângulo mais pequeno indicado é de 0,1°.

Nível de bolha de ar digital. O instrumento de medição é inclinado para a direita. O ângulo mais pequeno indicado é de 0,1°.

O ângulo de inclinação de ±10° para a frente (no sentido do laser) ou para trás (no sentido do display) foi excedido (indicação pisca). A LINHA LASER apaga-se.
- O ângulo de inclinação h e as linhas laser são apresentados a partir de uma inclinação de > ±2°.








Indicação Modo


A calibração está ativa (indicação fixa).


A calibração está concluída.
- O ângulo de inclinação h e as linhas laser são apresentados a partir de uma inclinação de > ±2°.
Outras indicações no display:
Indicação Descrição

O instrumento de medição inicia.
Se durante aprox. 30 min não for premida nenhuma tecla do instrumento de medição, este desligar-se-á automaticamente para poupar as pilhas.
Nivelamento automático (veja figuras E - F)
Colocar o instrumento de medição sobre uma superfície horizontal e firme ou fixar o instrumento sobre o tripé 12.
Selecionar um dos modos de operação com nivelamento automático. Depois de ligar, o nivelamento automático elimina automaticamente os desvios dentro da gama de auto-nivelamento ±4°. O nivelamento está concluído, assim que as linhas laser deixarem de se mexer. O modo de operação é exibido no display.
Se não for possível efetuar o nivelamento automático, p. ex. porque a superfície de apoio do instrumento de medição se desvia mais de 4° do plano horizontal, pisca a indicação no display 4 e o laser é desligado automaticamente (ver figura F). Neste caso, coloque o instrumento de medição na horizontal e espere pelo auto-nivelamento. Assim que o instrumento de medição se encontrar novamente dentro da gama de auto-nivelamento de ±4°, acende-se o modo de operação no display 4 e o laser é ligado.
Fora da faixa de nivelamento automático de ±4° não é possível trabalhar com o nivelamento automático, caso contrário não pode ser assegurado que as linhas de laser percorram em ângulo reto, uma de encontro com a outra.








Em caso de vibrações ou de alteração da posição durante o funcionamento, o instrumento de medição volta a ser nivelado automaticamente. Após um novo nivelamento, verifique a posição das linhas de laser relativamente aos pontos de referência, para evitar erros.
Neste modo de operação, o instrumento de medição cria uma linha de laser horizontal e linhas de laser cruzadas, que podem ser alinhadas de forma livre. O ângulo de inclinação é exibido no display.
Para garantir a concordância no display com as linhas de laser projetadas na parede, o instrumento de medição tem de ser alinhado com o painel alvo. Coloque o painel alvo na parede. Selecione o modo de linhas cruzadas ou o modo vertical do modo de operação Nivelamento automático. Certifique-se de que a linha de laser passa entre a marca vermelha superior e a inferior do painel alvo. Selecione um modo do modo de operação Função de inclinação com indicação do ângulo e projete uma linha de laser no ângulo desejado na parede. Para tal, não incline o instrumento de medição mais do que 10° para a frente (no sentido do laser) ou para trás (no sentido do display). Caso contrário, a precisão de medição pode piorar.
Nível de bolha de ar digital
O instrumento de medição verifica o plano horizontal ou o plano vertical como um nível de bolha de ar. Não são projetadas linhas de laser.
O lado da abertura de saída do laser serve de aresta de referência. Para a medição do ângulo, alinhe esta aresta de referência no plano horizontal ou no plano vertical que deve ser medido. Para tal, não incline o instrumento de medição mais do que 5° para a frente (no sentido do laser) ou para trás (no sentido do display). Caso contrário, a precisão de medição pode piorar.
Indicações de trabalho
Calibração do inclinômetro sem linhas de laser (p. ex. antes da primeira colocação em funcionamento, após o transporte ou após fortes oscilações da temperatura):
Coloque o instrumento de medição sobre uma mesa plana com uma inclinação inferior a 5°. Selecione o modo Nível de bolha de ar digital.








66 | Português
Mantenha premida a tecla para a calibração "Cal" 3 até aparecer no display o visto f e ser exibido CA1 de forma permanente. Gire o instrumento de medição dentro de 15 segundos em 180° e prima novamente a tecla "Cal" 3, até CA2 piscar no display. A calibração está concluída, quando aparecer o visto f no display e CA2 for exibido de forma permanente.
Controlo de precisão do instrumento de medição
Controlar regularmente a realização da medição de inclinação. Isto é realizado através de uma medição invertida. Para isto deverá colocar o instrumento de medição sobre a mesa e medir a inclinação. Girar o instrumento de medição por 180° e medir novamente a inclinação. A diferença de valor indicado deve ser de no máx. 0,3°.
O tripé 12 é um suporte de medição estável e com altura regulável. Colocar o instrumento de medição com a admissão do tripé 6 sobre a rosca de 1/4 do tripé e atarraxar com o parafuso de fixação do tripé.
Óculos para visualização de raio laser (acessório)
Os óculos de visualização de raio laser filtram a luz ambiente. Com isto a luz vermelha do laser parece mais clara para os olhos.
- Não utilizar óculos de visualização de raio laser como óculos de proteção. Óculos de visualização de raio laser servem para reconhecer o raio laser com maior facilidade, e portanto, não protegem contra radiação laser.
- Não utilize óculos de visualização de raio laser como óculos de proteção, nem no trânsito rodoviário. Óculos de visualização de raio laser não oferecem uma proteção completa contra raios UV e reduzem a percepção de cores.
Manutenção e Serviço
Manutenção e limpeza
Só armazene e transporte o instrumento de medição na bolsa de proteção fornecida.
Manter o instrumento de medição sempre limpo.
Não mergulhar o instrumento de medição na água ou em outros líquidos.

1618 C00 93G| (23.1.14) Bosch Power Tools







Português 67
Limpar sujidades com um pano úmido e macio. Não utilizar produtos de limpeza nem solventes.
Limpar regularmente, em especial, as superfícies em volta da abertura de saída do laser e verificar que não hajam pelos.
Em caso de reparações, enviar o instrumento de medição dentro da bolsa de proteção 13.
Serviço pós-venda e consultoria de aplicação
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:
A nossa equipa de consultoria de aplicação Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.
Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características do instrumento de medição.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E-3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 218500000
Fax: 218511096
Brasil
Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: (0800) 7045446
www.bosch.com.br/contacto



Bosch Power Tools 1618 C00 93G| (23.1.14)






Eliminação
Instrumentos de medição, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matéria-prima.
Não deitar os instrumentos de medição e acumuladores/pilhas no lixo doméstico!
Apenas países da União Europeia:

Conforme as Diretivas Europeias 2012/19/UE relativa a resíduos de instrumentos de medição e 2006/66/CE, é necessário recolher separadamente os acumuladores/as pilhas defeituosos ou gastos e conduzi-los a uma reciclagem ecológica.
Sobrescrever alterações.
