GEBRUIKSAANWIJZING PLL 2 BOSCH

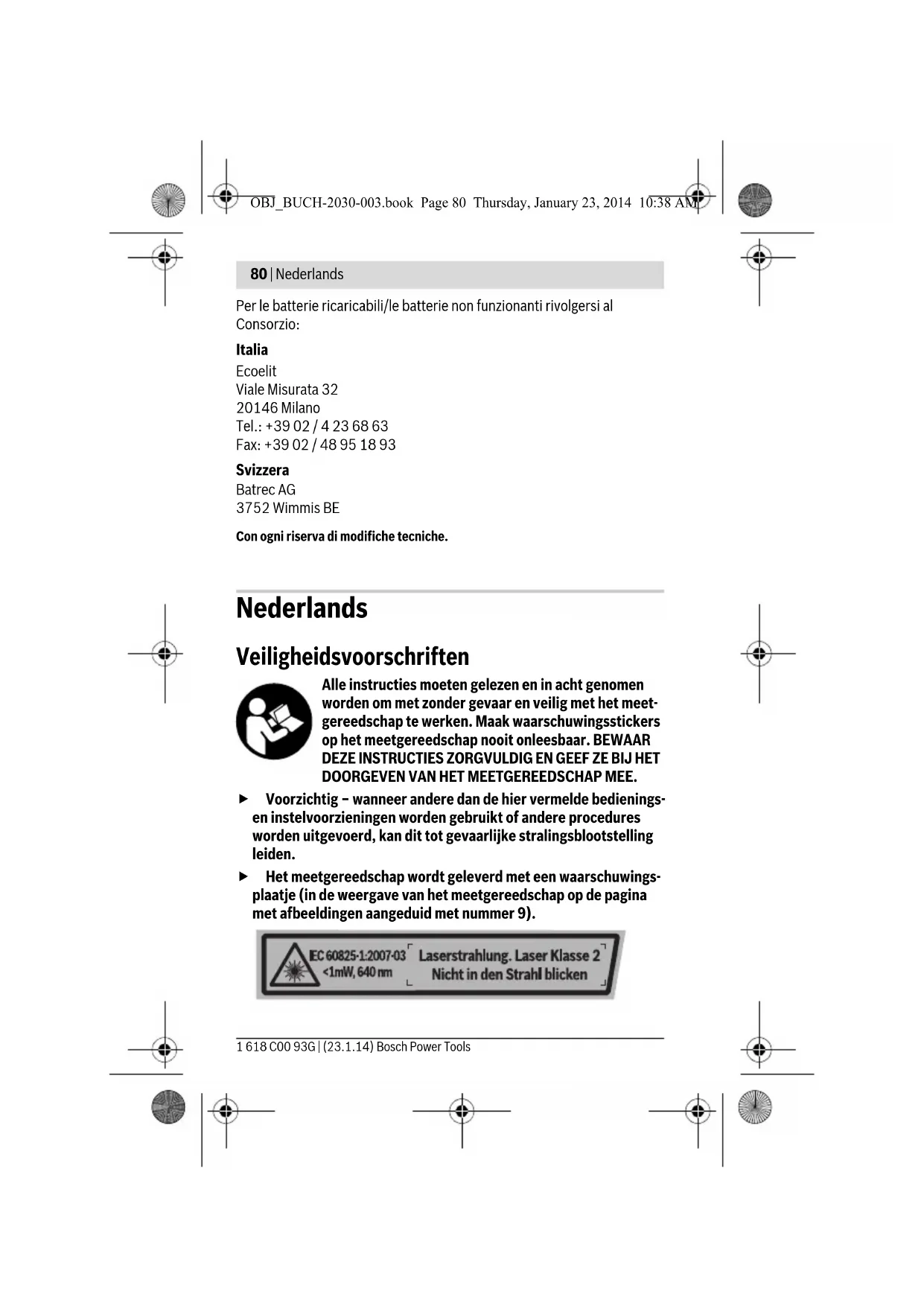

Veiligheidsvoorschriften
Alle instructies要去en gelezen en in acheit genomen worden om met zonder gevaar en veilig met het meetgereedschap te werken. Maak waarschuwings stickers op het meetgereedschap nooit onleesbaar. BEWAAR DEZE INSTRUCTIES ZORGVULDIG EN GEEF ZE BIJ HET DOORGEVEN VAN HET MEETGEREEDSCHAP MEE.
Voorzichtig - wonneer andere dan de hier vermelde bedieningsen instelvoorzieningen worden gebruikt of andere procedures worden uitgevoerd, kan dit tot gevaarlijke stralingsblootstelling leiden.
Het meetgereedschap worden geleverd met een waarschuwingsplaatje (in de weergave van het meetgereedschap op de pagina met afbeeldingen aangeduid met nummer 9).
EC60825-1:2007-03
<1mW,640nm
Als de tekst van het waarschuwingsplaatje Niet in de taal van uw land is, plak er dan voor de eerste ingebruikneming de meegeleverde sticker in de taal van uw land op.
Richt de laserstraal Niet op Personen of dieren en kijk Niet zich in de directe of reflecterende laserstraal. Daardoor kunt u Personen verblinden, ongevallen verroorzaken of het oog beschadigen.
Als laserstraling het oog raakt, dan moeten de ogen bewust geslooten worden en要去 het hoofd onmiddelijkuit de straal bewogen worden.
Breng geen wijzigingen aan de laserinrichting aan.
Gebruik de laserbril Niet als veiligheidsbril. De laserbril dient voor het better herkennen van de laserstraal, maar biedt geen bescherming gegen de laserstralen.
Gebruik de laserbril Niet als zonnebril en Niet in het verkeer. De la serbril biedt geen volledige bescherming gegen ultravioletstralen en vermindert de waarneming van kleuren.
Laat het meetgereedschap repareren door gekwalificeerd, vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veriligheid van het meetgereed-schap in stand blijft.
Laat kinderen het lasermeetgereedschap Niet zonder toezicht gebruiken. Anders können Personen worden verblind.
Werk met het meetgereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandhaar stof bevinden. In het meetgereedschap konnen vonden ontstaan die het stof of de dampen tot ontsteking brengen.
Breng het meetgereedschap Niet in de buurt van een pacemaker. De magneet in het meetgereedschap brengt een veld voort dat de functie van een pacemaker nadelig kan beinvloeden.
Houd het meetgereedschapuit de buurt van magnetische geveensdragers en magnetisch gevoelige apparatuur. Door de werking van de magneet kan onherroepelijk geveensverlies optreden.
Bosch Power Tools 1618 C00 93G| (23.1.14)
82|Nederlandsls
Product- en vermogensbeschrijving
Gebruik volgens bestemming
Het meetgereedschap is bestemd voor het bepalen en controleren van horizontale en verticale lijnen alsook van lijnen in een gedefinieerde hoek. Bovendien is het meetgereedschap bestemd voor het bepalen van hoeken van objecten.
Het meetgereedschap is uitsluitend bestemd voor gebruik in een gesloten ruimte.
Het meetgereedschap is Niet bestemd voor bedrijfsmatig gebruik.
Afegebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het meetgereedschap op de pagina met afbeeldingen.
1 Laserlijn
2 Toets Mode
3 Toets voor de kalibratie Cal
4 Display
5 Aan/uit-schakelaar
On Nivelleerautomaat aan
On Hellingsfunctie met hoekindicatie aan
Off Meetgereedschap uit
6 Statiefopname 1/4"
7 Deksel van batterijvak
8 Vergrendeling van het batterijvakdeksel
9 Laser-waarschuwingsplaatje
10 Serienummer
11 Laserdoelpaneel
12 Statief
13 Beschermetui
14 Laserbril*
- Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd.
Nederlands | 83
Indicatie-elementen
a Hellingsmeting aan (nivelleerautamaatuit)
b Digitale waterpas aan
c Nivelleerautomaat aan
d Symbool hellingshoek
e Batterijwaarschuwing
f Kalibratie beeingd
g Waarschuwing meetbereik
h Hellingshoek
Technische gegevens
| Lijnlaser PLL 2 | |
| Productnumber | 3603 F53 4.. |
| Reikwijdte tot ca. | 10 m |
| Meetbereik | 0-90° |
| Nivelleernauwkeurigheid | ±0,5mm/m |
| Meetnauwkeurigheid | |
| - digitaal (waterpas) | ±0,2aB) |
| - metlaserlijnen | ±1,2° |
| Zelfnivelleerbereik kenmerkend | ±4° |
| Nivelleertijd kenmerkend | <5s |
| Automatisch waterpassen | ● |
| Horizontale modus/verticale modus | ● |
| Kruislijnmodus | ● |
| Hellingsfunctie met hoekindicatie | ● |
| Digitale libel | ● |
| Bedrijftstemperatuur | +10 °C...+40 °C |
| Bewaartemperatuur | -20 °C...+70 °C |
| A) Na kalibratie bij 0° en 90° bij een extra stijgingsfout van max. ±0,02°/graden tot 90°. | |
| B) via 25 °C Graduateverschtering | |
| Het seriENUMmer 10 op het typeplaatje dient voor de eenduidige identificatie van uwmeetgeredschap. | |
84 | Nederlands
| Lijnlaser PLL 2 | |
| Relatieve luchtvochtigheid max. | 90% |
| Laserklasse | 2 |
| Lasertype | 640 nm, <1 mW |
| C6(laserlijn) 1 | |
| Statiefopname | 1/4" |
| Batterijen | 3 x 1,5 V LRO3 (AAA) |
| Gebruiksduur ca. | 5 h |
| Gewicht volgens EPTA-Procedure 01/2003 | 0,4 kg |
| Afmetingen (length x bredte x hoogte) | 123 x 67 x 110 mm |
| A) Na kalibratie bij 0° en 90° bij een extra stijingsfout van max. ±0,02°/graden tot 90°. | |
| B) via 25 °C graduele verslechtering | |
| Het seriENUMmer 10 op het typeplaatje diest voor de eenduidige identificatie van uwmeetgereedschap. | |
Montage
Batterijen inzetten of cervangen
Voor het gebruik van het meetgereedschap worden alkalimangaanbatterijen geadviseerd.
Als u het batterijvakdeksel 7 wilt openen, drukt u op de vergrendeling 8 en klapt u het batterijvakdeksel open. Plaats de batterijen. Let waar bij op de juiste poolaansluitingen, zoals aangegeven op de binnenNZije van het batterijvakdeksel.
Vervang.altijd alle batterijen tegelijkertijd. Gebruik alleen batterijen van een fabrikant en metdezelfde capaciteit.
Neem de batterijen uit het meetgereedschap als u het langdurig Niet gebruikt. Als de batterijen lang worden bewaard, können deze gaan roesten en leegraken.
Nederlandst
85
Gebruik
Ingebruikneming
Beschem het meetgereedschap gegen vocht en fel zonlicht.
Stel het meetgereedschap Niet bloot aan extreme temperaten of temperatuurschommelingen. Laat het bijvoorbeeld nicht langeijd in de auto liggen. Laat het meetgereedschap bij grote temperatuurschommelingen eerst op de juiste temperatuur komen voordat u het in gebruik neemt.
Voorkom een heftige schok of val van het meetgereedschap. Door beschadigingen van het meetgereedschap kan de nauwkeurigheid nadelig worden beinvloed. Vergelijk na een heftige schok of val de laserlijnen ter controle met een bekende horizontale of verticale referentie-lijn.
Schakel het meetgereedschap uit wanner u het verplaatst of ver voert. Bij het uitschaken wordt de pendeenheid vergrendeld. Anders kan deze bij heftige bewegingen beschadigd raken.
In- en uitschakelen
Voor het inschaken van het meetgereedschap schuift u de aan/uitschakelaar 5 in een van de posities "On" (Off On On).
Richt de laserstraal Niet op Personen of dieren en kijk zich nicht in de laserstraal, ook Niet vanaf een große afstand.
Als u het meetgereedschap wilt uitschakelen, duwt u de aan/uit-schakelaar 5 in de stand „Off". Als u het meetgereedschap uitschakelt, worden de pendeleenheid vergrendeld.
Laat het ingeschakelde meetgereedschap Niet onbeheerd achefter en schakel het meetgereedschap na gebruikuit. Andere Personen können door de laserstraal verblind worden.
Om energia te sparen, schakelt u het meetgereedschap alleen in als u het gebruikt.
Modi (zie afbeeldingen A-D)
Na het inschaken bevindt het meetgereedschap zich in de modus Nivelleerautomaat of in de modus Hellingsfunctie met hoekindicatie.
Om de modus te wisselen, drukt u meermaals op de toets „Mode" 2 tot de gewenste modus op het display weergegeven worden.
Bosch Power Tools 1618 C00 93G| (23.1.14)
86|Nederlandsl
De volgende modi staan ter beschikking:
Kruislijnmodus (zie afbeelding A): Het meetgereedschap creëert telkens een horizontale en een verticale laserlijn waarvan de nivellering bewaakt worden.
Horizontale modus (zie afbeelding B): Het meetgereed-schap creeert een horizontale laserlij waarvan de nivellering bewaakt worden.
Verticale modus (zie afbeelding C): Het meetgereed-schap creert een verticale laserlijn waarvan de nivellering bewaakt worden.
De zichnivelleerbereik van ± 4^ is overschreden, zichnivel-lering is Niet möglich (indicatie knippert). De laserlijk gaatuit.
Modus Hellingsfunctie met hoekindicatie:
Indicatie Modus
Horizontalale modus.
Horizontale modus. Het meetgereedschap worden maar links gehonden.*
Horizontale modus. Het meetgereedschap worden maar rechts gehonden.*
Kruislijnmodus (zie afbeelding D): Het meetgereedschap genereert twee elkaar snijdende laserlijnen die vrij hunnen worden uiterricht en Nietoodzakelijk een loodrechte hoek vormen.
Kruislijnmodus. Het meetgereedschap wordenaar links gehonden.*
- Hellingshoek h en laserlijnen worden pas vanaf een helling van > ± 2^ weergegeben.
1618 C00 93G| (23.1.14) Bosch Power Tools
Nederlands | 87
Indicatie Modus
Kruislijnmodus. Het meetgereedschap wordenaar rechts gehonden.*
Digitale waterpas. Het meetgereedschap controleert horizontale lijn of loodlijn als een waterpas. Laserlijnen worden Niet gprojecteerd.
Digitale waterpas. Het meetgereedschap worden maar links gehonden.
Dekleinste weergegeven hoek bedraagt 0,1°
Digitale waterpas. Het meetgereedschap worden maar rechts gehonden.
Dekleinste weergegeven hoek bedraagt 0,1^
De hellingshoek van ± 10^ maar voren (in richting laser) of achteren (in richting display) is overschreden (indicatie knippert). De laserlijk gaat UIT.
De kalibratie is actief (indicatie knippert).
De kalibratie is afgesloten.
- Hellingshoek h en laserlijnen worden pas vanaf een helling van > ± 2^ weergegeven.
Overige indications op het display:
Indicatie Beschrijving
Het meetgereedschap start.
Als er gedurende ca. 30 minuten geen toets op het meetgereedschap wordt ingedrukt, wordt het meetgereedschap automatischuitgeschakeld om de batterijen te ontzien.
Bosch Power Tools 1618 C00 93G| (23.1.14)
88|Nederlandsl
Automatisch waterpassen (zie afbeeldingen E-F)
Plaats het meetgereedschap op een horizontale, stabiele ondergrond of bevestig het op het statief 12.
Kies een van de functies met automatisch waterpassen.
Na het inschaken compensateert de nivelleerautomaat automatisch one-fenheden binnen het zichnivelleerbereik van ± 4^ . De nivellering is afgesloten zodra de laserlijnen Niet meer bewegen. De modus worden op het display weergegeven.
Is de automatische nivellingen nicht möglichk, bijv. waar dat het standvlak van het meetgereedschapeer dan 4^ van de horizontale lijn afwijk, knippert de indicate op het display 4 en de laser wordt automatisch uitgeschakeld (zie afbeelding F). Stel in dit geval het meetgereedschap horizontal op en wacht de zelfnivellingeraf. Zodra het meetgereedschap zich opnieuw binnen het zelfnivelleerbereik van ± 4^ bevindt, brandt de individatie van de modus op het display 4 en de laser wordt ingeschakeld.
Buiten het zelfwaterpasbereik van ± 4^ is werkken met de functie automatisch waterpassen Niet möglich. Anders kan nicht worden gewaarborgd dat de laserlijnen haaks op elkaar verlopen.
Bij schokken of veranderingen van positie tijdens het gebruik worden het meetgereedschap automatisch opnieuw genivelleerd. Controller na een nieuwe nvelling de positie van de laserlijnen m. b. t. referentiepunter om fouten te vermijden.
Hellingsfunctie met hoekindicatie
In Deus modus creerh het meetgereedschap een horizontale of twee gekruiste laserlijnen die vrij uitgelijnd konnen worden. De helling wordt op het display weergegeven.
Uitlijnen met het richtbord (zie afbeelding G)
Om overeenstemming van de hellingshoek op het display met de geprojecteerde laserlijk op de muur te garanderen, moet het meetgereedschap met het richtbord gekalibreerd worden. Plaats het richtbord gegen de muur. Kies de kruislijnmodus of verticale modus van de modus Nivelleerautomaat. Zorg ervoor dat de laserlijk door de bovenste en onderste rode markering op het richtbord loopt. Kies een modus van de modus Hellingsfunctie met hoekindicatie en projecteer de laserlijk in de gewenste hoek op de muur. Hel hierbij het meetgereedschap Niet meer dan 10^ waar voren (in richting laser) of achefteren (in richting display). Anders kan demeetnauwkeurigheid verslechten.
1618C0093G|(23.1.14) Bosch Power Tools
Nederlandst
89
Digitale waterpas
Het meetgereedschap controleert horizontale lijn of loodlijn als een waterpas. Laserlijnen worden nicht gprojecteerd.
De zichde van de laseruitlaatopening dient hierbij als referentiezijde. Voor de hoekmeting lijnt u deze referentiezijde aan het horizontale of verticale niveauuit, dat gemeten moet worden. Hel hierbij het meetgereedschap Niet meer dan 5^ maar voren (in richting laser) of achefteren (in richting display). Anders kan demeetnauwkeurigheid verslechten.
Tips voor de werkzaamheden
Kalibratie van de hellingsmeter zonder laserlijnen (bijv. voor de eerste ingebruinkeming, na het transport of sterke temperatuurschomelingen):
Plaats het meetgereedschap op een effen tafel, met helling minder dan 5^ . Kies de modus Digitale waterpas. Houd de toets voor de kalibratie „Cal“ 3 ingedrukt tot op het display het vinkje f verschijnt en CA1 permanent weergegeven worden. Draai het meetgereedschap binnen 15 secon- den 180^ en druk opnieuw op de toets „Cal“ 3 tot CA2 op het display knippert. De kalibratie is afgesloten als op het display het vinkje f verschijnt en CA2 permanent weergegeven worden.
Nauwkeurigheidscontrole van het meetgereedschap
Controleer regelmatig de nauwkeurigheid van de hellingmetting. Dit gebeurt door een omslagmetting. Leg waaroor het meetgereedschap op een tafel en meet de helling. Draai het meetgereedschap 180^ en meet opnieuw de helling. Het aangegeven verschil mag maximaal 0,3^ bedragen.
Werkzaamheden met het statief (zie afbeelding H)
Een statief 12 biedt een stabiele, in hoogte instelbare meetondergrond. Plaats het meetgereedschap met de statiefopname 6 op de 1 / 4 -schroefdraad van het statief en schroef het met de vastzetschroef van het statief vast.
Laserbril (toebehoren)
De laserbril filtert het omgevingslicht uit. Daardoor lijkt het rode Licht van de laser voor het oog helderdeer.
Gebruik de laserbril Niet als veiligheidsbril. De laserbril dient voor het better herkennen van de laserstraal, maar biedt geen bescherming gegen de laserstralen.
Bosch Power Tools 1618 C00 93G| (23.1.14)
90 | Nederlands
Gebruik de laserbril Niet als zonnebril en Niet in het verkeer. De laserbril biedt geen volledige bescherming gegen ultravioletstralen en verminder de waarneming van kleuren.
Onderhoud en service
Onderhoud en reiniging
Bewaar en transporteer het meetgereedschap alleen in het meegeleverde beschermetui.
Houd het meetgereedschap.altijd schoon.
Dompel het meetgereedschap Niet in water of andere vloeistoffen.
Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.
Reinig in het bijzonder de opening van de laser regelmatig en let waarbij op pluizen.
Verzend het meetgereedschap in het beschermetui 13 in het geval van een reparatie.
Klantenservice en gebruiksadviezen
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebruiksadviezen helpt ugraag bij vragen over onsypeducten en toebehoren.
Vermeld bij vragen en bestellingen van verrangingsonderdelen algid hetuitien cijfersbestaande zaaknummer volgens het typeplaatje van hetmeetgereedschap.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Belgie
Tel.: (02) 588 0589
Fax: (02) 5880595
E-mail: outillage.gereedschap@be.bosch.com
1618C0093G|(23.1.14) Bosch Power Tools
Dansk | 91
Afvalverwijdering
Meetgereedschappen, toebehoren en verpakkingen dieren op een voor het milieu verantwoorde manier te worden hergebruikt.
Gooi meetgereedschappen, accu's en batterijen nicht bij het huisvuil.
Alleen voor landen van de EU:
Volgens de Europese richtlijn 2012/19/EU要去en nicht更是 bruikbare meetgereedschappen en volgens de Europese richtlijn 2006/66/EG要去en defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
Wijzigingen voorbehonden.
