MANUALE UTENTE PLL 2 BOSCH
La calibrazione è stata finalizzata.

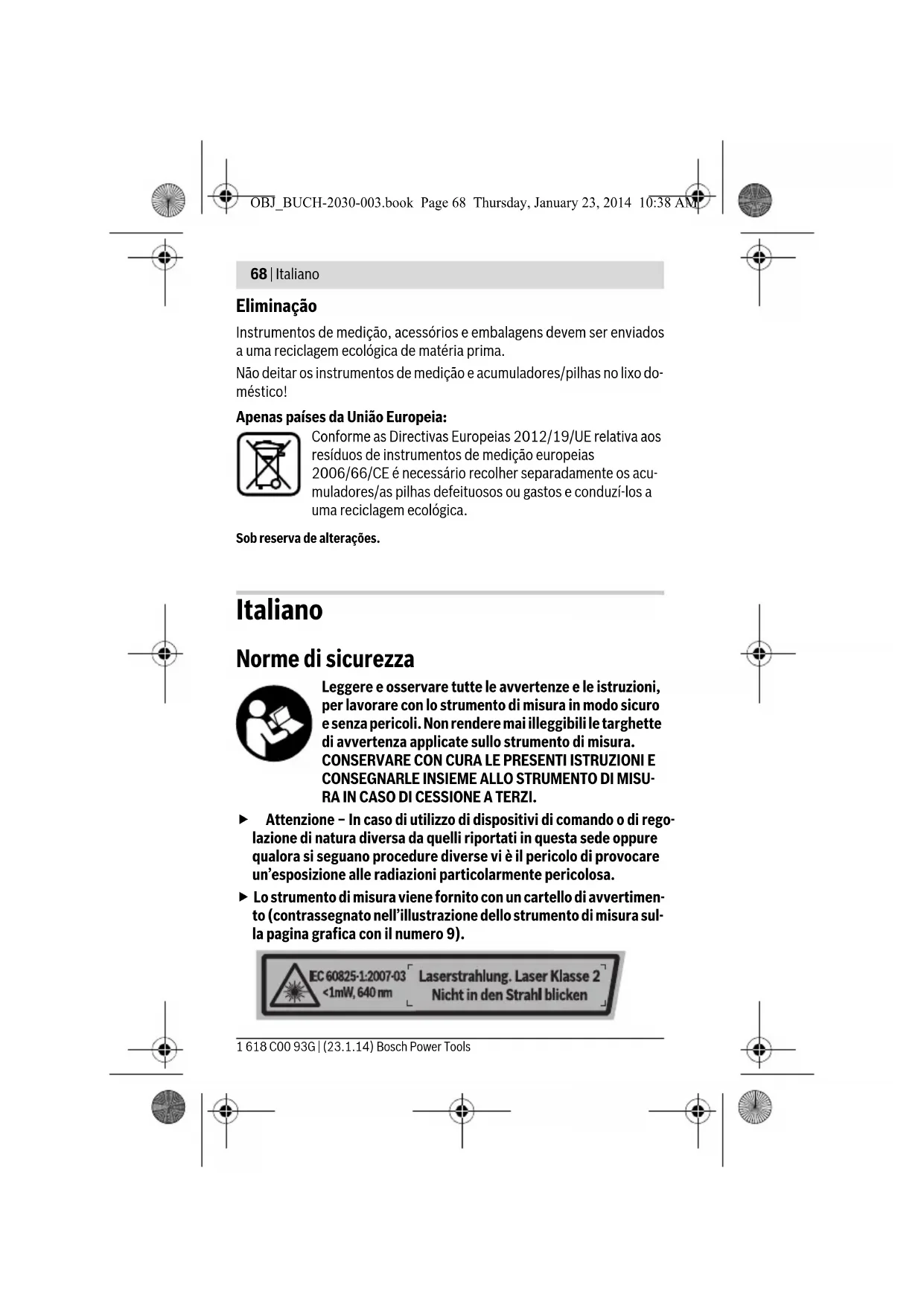

Leggere e osservare tutte le avvertenze e le istruzioni, per lavorare con lo strumento di misura in modo sicuro e senza pericoli. Non rendere mai illeggibili le targhette di avvertenza applicate sullo strumento di misura. CONSERVARE CON CURA LE PRESENTI ISTRUZIONI E CONSEGNARLE INSIEME ALLO STRUMENTO DI MISURA IN CASO DI CESSIONE A TERZI.
Attenzione - In caso di utilizzo di dispositivi di comando o di regolazione di natura diversa da quelli riportati in questa sede oppure qualora si seguano procedure diverse, vi è il pericolo di provocare un'esposizione alle radiazioni particolarmente pericolosa. Lo strumento di misura viene fornito con un cartello di avvertimento (contrassegnato nell'illustrazione dello strumento di misura sulla pagina grafica con il numero 9).
EC60825-1-2007-03
<1mW, 640 nm
Se il testo della targhetta di avvertimento non è nella Vostra lingua, prima della prima messa in funzione incollate l'etichetta fornita in dotazione con il testo nella Vostra lingua sopra alla targhetta d'avvertimento.
Non dirigere mai il raggio laser verso persone oppure animali ed evitare di guardare direttamente il raggio laser o di guardarne il riflesso. Il raggio laser potrebbe abbagliare le persone, provocare incidenti o danneggiare gli occhi.
Se un raggio laser dovesse colpire un occhio, chiudere subito gli occhi e distogliere immediatamente la testa dal raggio. Non effettuare modifiche al dispositivo laser. Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser. Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche. Far riparare lo strumento di misura da personale specializzato qualificato e solo con pezzi di ricambio originali. In tale maniera può essere salvaguardata la sicurezza dello strumento di misura. Non permettere a bambini di utilizzare lo strumento di misura senza sorveglianza. Vi è il pericolo che abbaglino involontariamente altre persone. Evitare di impiegare lo strumento di misura in ambienti soggetti al rischio di esplosioni e nei quali si trovino liquidi, gas oppure polveri infiammabili. Nello strumento di misura possono prodursi scintille che incendiano la polvere o i vapori.
Non portare lo strumento di misura in prossimità di pace-maker. Tramite il magnete posto all'interno dello strumento di misura viene generato un campo che può pregiudicare il funzionamento di pace-maker.
- Tenere lo strumento di misura lontano da supporti magnetici di dati e da apparecchi sensibili ai magneti. A causa dell'azione del magnete possono verificarsi perdite irreversibili di dati.
70 Italiano
Descrizione del prodotto e caratteristiche
Lo strumento di misura è idoneo per il rilevamento e il controllo di linee orizzontali, verticali e ad un'angolazione definita. Inoltre lo strumento di misura è idoneo per il rilevamento di angoli di oggetti.
Lo strumento di misura è adatto per il funzionamento esclusivamente in luoghi chiusi.
Lo strumento di misura non è destinato all'impiego industriale.
Componenti illustrati
La numerazione dei componenti si riferisce all'illustrazione dello strumento di misura che si trova sulla pagina con la rappresentazione grafica.
1 Linea laser 2 Tasto Mode 3 Tasto di calibratura Cal 4 Display 5 Interruttore di avvio/arresto
On Livellamento automatico attivo
On Funzione d'inclinazione con visualizzazione angolo attiva
Off Strumento di misura inattivo
6 Attacco treppiede 1 / 4 7 Coperchio del vano batterie 8 Bloccaggio del coperchio del vano batterie 9 Targhetta di indicazione di pericolo del raggio laser 10 Numero di serie 11 Pannello di puntamento per raggi laser 2 Treppiede 3 Astuccio di protezione 4 Occhiali per la visualizzazione del laser
- L'accessorio illustrato o descritto nelle istruzioni per l'uso non è compreso nella fornitura standard.
Elementi di visualizzazione
a Misurazione dell'inclinazione attiva (livellamento automatico inattivo) b Livella digitale attiva c Livellamento automatico attivo d Simbolo angolo d'inclinazione e Indicatore dello stato delle batterie f Calibratura terminata g Avviso Campo di misurazione h Angolo d'inclinazione
Dati tecnici
| Livella laser multifunzione PLL 2 |
| Codice prodotto | 3 603 F53 4.. |
| Campo operativo fino a ca. | 10 m |
| Campo di misurazione | 0 - 90° |
| Precisione di livellamento | ±0,5 mm/m |
| Precisione di misura | |
| - Digitale (livella) | ±0,2A) B) |
| - con linee laser | ±1,2° |
| Campo di autolivellamento tipico | ±4° |
| Tempo di autolivellamento tipico | <5s |
| Sistema di autolivellamento | ● |
| Modalità con linee orizzontali/verticali | ● |
| Modalità con linee perpendiculari | ● |
| Funzione d'inclinazione con visualizzazione angolo ● | |
| Livella digitale | ● |
| Temperatura di esercizio | +10 °C...+40 °C |
| A) Dop la calibratura a 0° e 90° con erre di pendenza aggintivo di max. ±0,02°/gradi fino a 90°. | |
| B) Tramite 25 °C graduale peggioramento | |

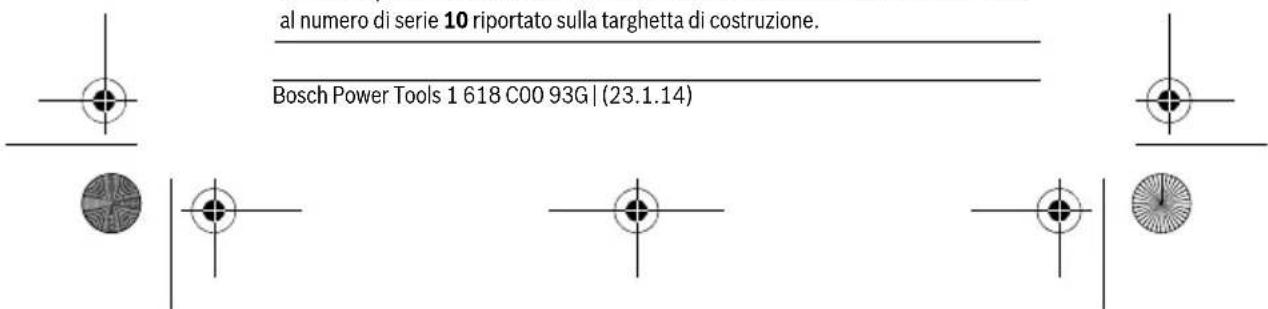

| Per un'inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di series 10 riportato sulla targhetta di costruzione. |
| Livella laser multifunzione PLL 2 |
| Temperatura di magazzino | -20 °C...+70 °C |
| Umidità relativa dell'aria max. | 90% |
| Classe laser | 2 |
| Tipo di laser | 640 nm, <1 mW |
| C6(linea laser) 1 | |
| Attacco treppiede | 1/4" |
| Batterie | 3 x 1,5 V LR03 (AAA) |
| Autonomia ca. | 5 h |
| Peso in funzione della EPTA-Procedure01/2003 | 0,4 kg |
Dimensioni (lunghezza x larghezza x altezza) 123 x 67 x 110 mm A) Dopo la calibratura a 0° e 90° con errore di pendenza aggiuntivo di max. ± 0,02° /gradi fino a 90° . B) Tramite 25°C graduale peggioramento Per un'inequivocabile identificazione del Vostro strumento di misura fate riferimento al numero di serie 10 riportato sulla targhetta di costruzione.
Montaggio
Applicazione/sostituzione delle batterie
Per il funzionamento dello strumento di misura si consiglia l'impiego di batterie alcaline al manganese.
Per aprire il coperchio del vano batterie 7 premere sul bloccaggio 8 e sollevare il coperchio del vano batterie. Inserire le batterie, facendo attenzione alla corretta polarizzazione, conformemente all'illustrazione riportata sul lato interno del coperchio del vano batterie.
Sostituire sempre contemporaneamente tutte le batterie. Utilizzare esclusivamente batterie che siano di uno stesso produttore e che abbiano la stessa capacità.
In caso di non utilizzo per periodi di tempo molto lunghi, estrarre le batterie dello strumento di misura. In caso di periodi di deposito molto lunghi, le batterie possono subire corrosioni oppure si possono scaricare.
Uso
Messa in funzione
Proteggere lo strumento di misura da liquidi e dall'esposizione diretta ai raggi solari. Non esporre mai lo strumento di misura a temperature o a sbalzi di temperatura estremi. Per esempio, non lasciarlo a lungo all'interno di una macchina. In caso di maggiori sbalzi di temperatura, prima di metterlo in funzione si deve attendere che lo strumento di misura si sia ristabilizzato sulla temperatura normale. Evitare urti o cadute violente dello strumento di misura. Danneggiamenti dello strumento di misura possono pregiudicarne la precisione. Dopo un urto o una caduta violenta effettuare il controllo delle linee laser confrontandole con una linea di riferimento orizzontale o verticale. Durante il trasporto spegnere lo strumento di misura. Spegnendo lo strumento, viene bloccata l'unità oscillante che altrimenti potrebbe venire danneggiata in caso di movimenti violenti.
Accensione/spegnimento
Per attivare lo strumento di misura, spingere l'interruttore di avvio/arresto 5 in una delle posizioni «On» (Off On On).
Non dirigere mai il raggio laser su persone o su animali ed evitare di guardare direttamente il raggio laser anche da distanze maggiori.
Per spegnere lo strumento di misura spingere l'interruttore di avvio/arresto 5 in posizione «Off». Spegnendo lo strumento l'unità oscillante viene bloccata.
Non lasciare mai lo strumento di misura senza custodia quando è acceso e avere cura di spegnere lo strumento di misura subito dopo l'utilizzo. Vi è il pericolo che altre persone potrebbero essere abbagliate dal raggio laser.
Per risparmiare energia, attivare lo strumento di misura soltanto al momento dell'utilizzo.
74 Italiano
Modalità di funzionamento (vedi figura A-D)
Dopo l'accensione, lo strumento di misura si troverà nella modalità Livellamento automatico oppure nella modalità Funzione d'inclinazione con visualizzazione angolo.
Per cambiare modalità, premere ripetutamente il tasto «Mode» 2 fino a visualizzare sul display la modalità desiderata.
Sono disponibili le seguenti modalità di azionamento e modalità operative:
Modalità Livellamento automatico:
Indicatore Modo
Modalità con linee perpendicolari (vedi figura A): lo strumento di misura genererà una linea laser orizzontale e una verticale, il cui livellamento verrà sorvegliato.
Modalità con linee orizzontali (vedi figura B): lo strumento di misura genererà una linea laser orizzontale, il cui livellamento verrà sorvegliato.
Modalità con linee verticali (vedi figura C): lo strumento di misura genererà una linea laser verticale, il cui livellamento verrà sorvegliato.
Il campo di autolivellamento ±4° è stato superato: l'autolivellamento non è possibile (indicazione lampeggiante). La linea laser scompare.
Modalità Funzione d'inclinazione con visualizzazione angolo:
Indicatore Modo
Modalità con linee orizzontali.
Modalità con linee orizzontali. Lo strumento di misura viene inclinato verso sinistra.*
Modalità con linee orizzontali. Lo strumento di misura viene inclinato verso destra.*
- L'angolo d'inclinazione h e le linee laser vengono visualizzati soltanto a partire da un'inclinazione > ±2°.
Indicatore Modo
Modalità con linee perpendicolari (vedi figura D): Lo strumento di misura genera due linee laser perpendicolari che possono essere regolate liberamente e che pertanto non scorrono obbligatoriamente in posizione reciprocamente verticale.
Modalità con linee perpendicolari. Lo strumento di misura viene inclinato verso sinistra.*
Modalità con linee perpendicolari. Lo strumento di misura viene inclinato verso destra.
Livella digitale. Lo strumento di misura effettua la verifica in orizzontale o in verticale come una livella a bolla. Non vengono proiettate linee laser.
Livella digitale. Lo strumento di misura viene inclinato verso sinistra. L'angolo minimo visualizzabile è pari a 0,1°.
Livella digitale. Lo strumento di misura viene inclinato verso destra. L'angolo minimo visualizzabile è pari a 0,1°.
L'angolo di inclinazione di ±10° in direzione avanti (verso il laser) o indietro (verso il display) è stato superato (indicazione lampeggiante). La linea laser scompare.
La calibratura è attiva (indicazione lampeggiante).
La calibratura è terminata.
- L'angolo di inclinazione e le linee laser vengono visualizzati solo a partire da un'inclinazione > ±2°.
Ulteriori indicazioni sul display:
Indicatore Descrizione
Lo strumento di misura si attiva.
Se per ca. 30 min non viene premuto alcun tasto sullo strumento di misura, lo stesso si spegne automaticamente per proteggere le batterie.
Posizionare lo strumento di misura su un supporto stabile ed orizzontale oppure fissarlo sul treppiede 12.
Selezionare uno dei modi operativi con autolivellamento.
Dopo l'accensione, il livellamento automatico compenserà automaticamente le irregolarità entro il campo di autolivellamento ±4°. Il livellamento sarà terminato quando le linee laser cesseranno di spostarsi. La modalità verrà visualizzata sul display.
Qualora il livellamento non sia possibile, ad esempio se la superficie di appoggio dello strumento di misura si scosta dalla linea orizzontale di oltre 4°, l'indicazione sul display 4 lampeggerà e il laser verrà automaticamente disattivato (vedi fig. F). In tale caso, sistemare lo strumento di misura orizzontalmente e attendere l'autolivellamento. Quando lo strumento di misura sarà rientrato nel campo di autolivellamento ±4°, sul display si accenderà l'indicazione di modalità 4 e il laser verrà attivato.
Al di fuori del campo di autolivellamento di ±4° non è possibile lavorare con l'autolivellamento poiché altrimenti non può essere garantito lo scorrimento delle linee laser ad angolo retto una rispetto all'altra.
In caso di vibrazioni o variazioni di lunghezza durante il funzionamento, il livellamento dello strumento di misura verrà ripetuto in modo automatico. Dopo un nuovo livellamento, verificare la posizione delle linee laser rispetto ai punti di riferimento, in modo da evitare errori.
Funzione d'inclinazione con visualizzazione angolo
In questa modalità, lo strumento di misura genererà una linea laser orizzontale oppure due linee incrociate, allineabili liberamente. L'angolo d'inclinazione verrà visualizzato sul display.
Allineamento con il pannello di mira (vedi figura G)
Per garantire che l'angolo d'inclinazione sul display coincida con la linea laser proiettata sulla parete, lo strumento di misura andrà tarato con il pannello di mira. Sistemare il pannello di mira sulla parete. Selezionare la modalità con linee perpendicolari oppure quella con linee verticali dalla voce Livellamento automatico. Accertarsi che la linea laser scorra attraverso le marcature rosse superiore e inferiore sul pannello di mira. Selezionare una modalità della modalità di azionamento Funzione d'inclinazione con visualizzazione angolo e proiettare la linea laser sulla parete all'angolo desiderato. Durante tale fase, non inclinare lo strumento di misura di oltre 10° in avanti (verso il laser) o all'indietro (verso il display). In caso contrario, la precisione di misura potrebbe risentirne.
Livella digitale
Lo strumento di misura effettua la verifica in orizzontale o in verticale come una livella a bolla. Non vengono proiettate linee laser.
In tale fase, il lato dell'apertura di uscita laser funge da bordo di riferimento. Per misurare l'angolo, allineare tale bordo di riferimento al piano orizzontale o verticale da misurare. Durante tale fase, non inclinare lo strumento di misura di oltre 5° in avanti (verso il laser) o all'indietro (verso il display). In caso contrario, la precisione di misura potrebbe risentirne.
Indicazioni operative
Calibratura dell'inclinometro e delle linee laser (ad es. prima della messa in funzione iniziale, dopo un trasporto o in caso di forti variazioni di temperatura):
Sistemare lo strumento di misura su un piano stabile, con inclinazione inferiore a 5°. Selezionare la modalità Livella digitale. Mantenere premuto il tasto di calibratura «Cal» 3 finché sul display non viene visualizzato il simbolo del cacciavite f e CA1 con indicazione fissa. Entro 15 secondi, ruotare lo strumento di misura di 180° e premere nuovamente il tasto «Cal» 3 finché CA2 non lampeggerà sul display. La calibratura sarà terminata quando sul display comparirà il simbolo del cacciavite f e CA2 verrà visualizzato con indicazione fissa.
Controllo della precisione dello strumento di misura
Controllare regolarmente la precisione della misurazione dell'inclinazione. Questo avviene tramite una misurazione di rotazione. Per effettuare il controllo, appoggiare lo strumento di misura su un tavolo e misurare l'inclinazione.
Ruotare lo strumento di misura di 180° e misurare di nuovo l'inclinazione. La differenza del risultato visualizzato deve essere al massimo di 0,3°.
Utilizzo del treppiede (vedi figura H)
Un treppiede 12 permette di avere una base di misurazione stabile e regolabile in altezza. Posizionare lo strumento di misura con l'attacco treppiede 6 sulla filettatura da 1/4 del treppiede e serrarlo con la vite di arresto del treppiede stesso.
Occhiali visori per raggio laser (accessori)
Gli occhiali visori per raggio laser filtrano la luce ambientale. In questo modo la luce rossa del laser risulta più visibile.
Non utilizzare gli occhiali visori per raggio laser come occhiali di protezione. Gli occhiali visori per raggio laser servono a visualizzare meglio il raggio laser e non hanno la funzione di proteggere dalla radiazione laser. Non utilizzare gli occhiali visori per raggio laser come occhiali da sole e neppure alla guida di autoveicoli. Gli occhiali visori per raggio laser non sono in grado di offrire una completa protezione dai raggi UV e riducono la percezione delle variazioni cromatiche.
Manutenzione ed assistenza
Manutenzione e pulizia
Conservare e trasportare lo strumento di misura utilizzando esclusivamente l'astuccio di protezione fornito in dotazione.
Avere cura di tenere lo strumento di misura sempre pulito.
Non immergere mai lo strumento di misura in acqua oppure in liquidi di altra natura.
Pulire ogni tipo di sporcizia utilizzando un panno umido e morbido. Non utilizzare mai prodotti detergenti e neppure solventi.
Pulire regolarmente, specialmente le superfici dell'uscita del raggio laser, prestando particolare attenzione alla presenza di peluria.
In caso si presentasse la necessità di riparazioni, spedire lo strumento di misura mettendolo nell'apposito astuccio di protezione 13.
Assistenza clienti e consulenza impieghi
Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:
Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.
Per ogni tipo di richiesta o di ordinazione di pezzi di ricambio, è indispensabile comunicare sempre il codice prodotto a dieci cifre riportato sulla targhetta di fabbricazione dello strumento di misura.
Italia
Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: (02) 3696 2663
Fax: (02) 3696 2662
Fax: (02) 3696 8677
E-Mail: officina.elettroutensili@it.bosch.com
Svizzera
Tel.: (044) 8471513
Fax: (044) 8471553
E-Mail: Aftersaleservice@de.bosch.com
Smaltimento
Smaltire gli imballaggi, gli strumenti di misura e gli accessori dismessi in modo che possano essere riciclati nel piano rispetto dell'ambiente.
Non gettare strumenti di misura e batterie ricaricabili/batterie tra i rifiuti domestici!
Solo per i Paesi della CE:
Conformemente alla direttiva europea 2012/19/UE gli strumenti di misura diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/ batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.
Bosch Power Tools 1618 C00 93G| (23.1.14)
80|Nederlandsl
Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:
Italia
Ecoelit
Viale Misurata 32
20146 Milano
Tel.: +39 02 / 4 23 68 63
Fax: +39 02/48 95 18 93
Syzzera
Batrec AG
3752 Wimmis BE
Con ogni riserva di modifiche tecniche.
