ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ACM 860BF WHIRLPOOL

ΕΛΛΗΝΙΚΑ Εγκατάσταση Σελίδα 2 Οδηγίες χρήσης Σελίδα 59

segnalato con H)GR59

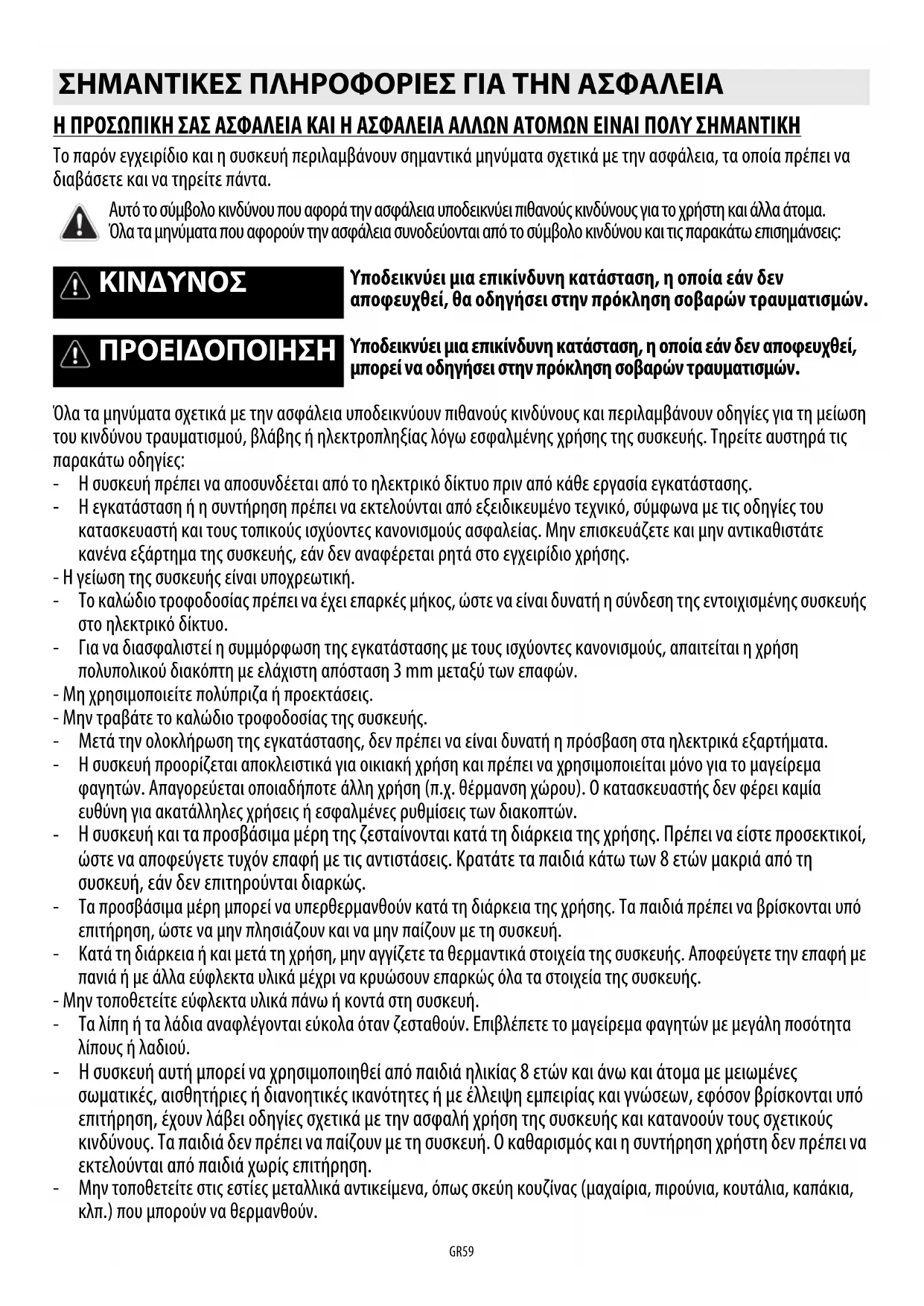

Η ΠΡΟΣΩΠΙΚΗ ΣΑΣ ΑΣΦΑΛΕΙΑ ΚΑΙ Η ΑΣΦΑΛΕΙΑ ΑΛΛΩΝ ΑΤΟΜΩΝ ΕΙΝΑΙ ΠΟΛΥ ΣΗΜΑΝΤΙΚΗ

Το παρόν εγχειρίδιο και η συσκευή περιλαμβάνουν σημαντικά μηνύματα σχετικά με την ασφάλεια, τα οποία πρέπει να

διαβάσετε και να τηρείτε πάντα.

Όλα τα μηνύματα σχετικά με την ασφάλεια υποδεικνύουν πιθανούς κινδύνους και περιλαμβάνουν οδηγίες για τη μείωση

του κινδύνου τραυματισμού, βλάβης ή ηλεκτροπληξίας λόγω εσφαλμένης χρήσης της συσκευής. Τηρείτε αυστηρά τις

- Η συσκευή πρέπει να αποσυνδέεται από το ηλεκτρικό δίκτυο πριν από κάθε εργασία εγκατάστασης.

- Η εγκατάσταση ή η συντήρηση πρέπει να εκτελούνται από εξειδικευμένο τεχνικό, σύμφωνα με τις οδηγίες του

κατασκευαστή και τους τοπικούς ισχύοντες κανονισμούς ασφαλείας. Μην επισκευάζετε και μην αντικαθιστάτε

κανένα εξάρτημα της συσκευής, εάν δεν αναφέρεται ρητά στο εγχειρίδιο χρήσης.

- Η γείωση της συσκευής είναι υποχρεωτική.

- Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος, ώστε να είναι δυνατή η σύνδεση της εντοιχισμένης συσκευής

στο ηλεκτρικό δίκτυο.

- Για να διασφαλιστεί η συμμόρφωση της εγκατάστασης με τους ισχύοντες κανονισμούς, απαιτείται η χρήση

πολυπολικού διακόπτη με ελάχιστη απόσταση 3 mm μεταξύ των επαφών.

- Μη χρησιμοποιείτε πολύπριζα ή προεκτάσεις.

- Μην τραβάτε το καλώδιο τροφοδοσίας της συσκευής.

- Μετά την ολοκλήρωση της εγκατάστασης, δεν πρέπει να είναι δυνατή η πρόσβαση στα ηλεκτρικά εξαρτήματα.

- Η συσκευή προορίζεται αποκλειστικά για οικιακή χρήση και πρέπει να χρησιμοποιείται μόνο για το μαγείρεμα

φαγητών. Απαγορεύεται οποιαδήποτε άλλη χρήση (π.χ. θέρμανση χώρου). Ο κατασκευαστής δεν φέρει καμία

ευθύνη για ακατάλληλες χρήσεις ή εσφαλμένες ρυθμίσεις των διακοπτών.

Η συσκευή και τα προσβάσιμα μέρη της ζεσταίνονται κατά τη διάρκεια της χρήσης. Πρέπει να είστε προσεκτικοί,

ώστε να αποφεύγετε τυχόν επαφή με τις αντιστάσεις. Κρατάτε τα παιδιά κάτω των 8 ετών μακριά από τη

συσκευή, εάν δεν επιτηρούνται διαρκώς.

- Τα προσβάσιμα μέρη μπορεί να υπερθερμανθούν κατά τη διάρκεια της χρήσης. Τα παιδιά πρέπει να βρίσκονται υπό

επιτήρηση, ώστε να μην πλησιάζουν και να μην παίζουν με τη συσκευή.

- Κατά τη διάρκεια ή και μετά τη χρήση, μην αγγίζετε τα θερμαντικά στοιχεία της συσκευής. Αποφεύγετε την επαφή με

πανιά ή με άλλα εύφλεκτα υλικά μέχρι να κρυώσουν επαρκώς όλα τα στοιχεία της συσκευής.

- Μην τοποθετείτε εύφλεκτα υλικά πάνω ή κοντά στη συσκευή.

- Τα λίπη ή τα λάδια αναφλέγονται εύκολα όταν ζεσταθούν. Επιβλέπετε το μαγείρεμα φαγητών με μεγάλη ποσότητα

- Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και άτομα με μειωμένες

σωματικές, αισθητήριες ή διανοητικές ικανότητες ή με έλλειψη εμπειρίας και γνώσεων, εφόσον βρίσκονται υπό

επιτήρηση, έχουν λάβει οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και κατανοούν τους σχετικούς

κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση χρήστη δεν πρέπει να

εκτελούνται από παιδιά χωρίς επιτήρηση.

- Μην τοποθετείτε στις εστίες μεταλλικά αντικείμενα, όπως σκεύη κουζίνας (μαχαίρια, πιρούνια, κουτάλια, καπάκια,

κλπ.) που μπορούν να θερμανθούν.

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ

Αυτό το σύμβολο κινδύνου που αφορά την ασφάλεια υποδεικνύει πιθανούς κινδύνους για το χρήστη και άλλα άτομα.

Όλα τα μηνύματα που αφορούν την ασφάλεια συνοδεύονται από το σύμβολο κινδύνου και τις παρακάτω επισημάνσεις:

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν

αποφευχθεί, θα οδηγήσει στην πρόκληση σοβαρών τραυματισμών.

Υποδεικνύει μια επικίνδυνη κατάσταση, η οποία εάν δεν αποφευχθεί,

μπορεί να οδηγήσει στην πρόκληση σοβαρών τραυματισμών.

ΕΛΛΗΝΙΚΑ Εγκατάσταση Σελίδα 2 Οδηγίες χρήσης ΣελίδαGR60

- Στο χώρο κάτω από τη συσκευή πρέπει να τοποθετηθεί υποχρεωτικά ένα διαχωριστικό πλαίσιο (δεν παρέχεται με τη

- Εάν εμφανιστούν ρωγμές στην επιφάνεια, απενεργοποιήστε τη συσκευή, ώστε να αποφευχθεί τυχόν

- Η συσκευή δεν προορίζεται για λειτουργία μέσω της χρήσης εξωτερικού χρονοδιακόπτη ή ξεχωριστού συστήματος

- Το μαγείρεμα φαγητών σε μια μονάδα εστιών με λίπος και λάδι χωρίς παρακολούθηση μπορεί να είναι επικίνδυνο

και ενδέχεται να προκληθεί φωτιά. Μην επιχειρήσετε ΠΟΤΕ να σβήσετε μια φωτιά με νερό. Αντίθετα, πρέπει να

απενεργοποιήσετε τη συσκευή και, στη συνέχεια, να καλύψετε τη φωτιά, π.χ. με καπάκι ή πυρίμαχη κουβέρτα.

Κίνδυνος φωτιάς: μην αποθηκεύετε αντικείμενα πάνω στις επιφάνειες μαγειρέματος.

- Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό.

- Μεταλλικά αντικείμενα, όπως μαχαίρια, πιρούνια, κουτάλια και καπάκια, δεν πρέπει να τοποθετούνται πάνω

στην επιφάνεια της μονάδας εστιών, καθώς μπορεί να ζεσταθούν.

- Μετά τη χρήση, απενεργοποιήστε την αντίσταση της μονάδας εστιών χρησιμοποιώντας το σχετικό διακόπτη και

μη βασίζεστε στον ανιχνευτή σκεύουςGR61

Απόρριψη συσκευασίας

Τα υλικά συσκευασίας είναι 100% ανακυκλώσιμα και επισημαίνονται με το σύμβολο της ανακύκλωσης ( ). Τα διάφορα υλικά συσκευασίας δεν πρέπει να

απορρίπτονται στο περιβάλλον, αλλά σύμφωνα με τους κανονισμούς που καθορίζονται από τις τοπικές αρχές.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την ευρωπαϊκή οδηγία 2002/96/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ).

Με τη σωστή απόρριψη του προϊόντος αυτού, ο χρήστης συμβάλλει στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία.

Το σύμβολο πάνω στο προϊόν ή στα συνοδευτικά έγγραφα υποδεικνύει ότι το προϊόν αυτό δεν πρέπει να υποβάλλεται σε επεξεργασία όπως τα οικιακά απόβλητα,

αλλά να παραδίδεται σε κατάλληλα σημεία συλλογής για την ανακύκλωση ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

Εξοικονόμηση ενέργειας

Για να επιτευχθούν άριστα αποτελέσματα:

• Χρησιμοποιείτε σκεύη με διάμετρο βάσης ίση με εκείνη των εστιών.

• Χρησιμοποιείτε μόνο σκεύη με επίπεδη βάση.

• Εάν είναι δυνατό, σκεπάζετε τα σκεύη με το καπάκι κατά το μαγείρεμα.

• Η χρήση χύτρας ταχύτητας μειώνει ακόμη περισσότερο την κατανάλωση ενέργειας και το χρόνο μαγειρέματος.

• Τοποθετείτε τα σκεύη στο κέντρο της εστίας που είναι σχεδιασμένη στην επιφάνεια της μονάδας.

- Η συσκευή αυτή προορίζεται για επαφή με τρόφιμα, συμμορφώνεται με τον κανονισμό ( ) αρ.1935/2004 και έχει σχεδιαστεί, κατασκευαστεί και διατεθεί στην

αγορά σύμφωνα με τις απαιτήσεις ασφαλείας της οδηγίας 2006/95/ΕΚ για τη «Χαμηλή τάση» (που αντικαθιστά την οδηγία 73/23/ΕΟΚ και μετέπειτα

τροποποιήσεις), καθώς και με τις απαιτήσεις προστασίας της οδηγίας 2004/108/ΕΚ για την «Ηλεκτρομαγνητική συμβατότητα».

Για να βεβαιωθείτε ότι το σκεύος είναι κατάλληλο για επαγωγικές εστίες, χρησιμοποιήστε ένα μαγνήτη: τα σκεύη δεν είναι κατάλληλα, εάν δεν έλκονται από το μαγνήτη.

- Βεβαιωθείτε ότι η βάση των σκευών είναι λεία, καθώς μπορούν να προκληθούν εκδορές στην επιφάνεια της μονάδας εστιών. Ελέγχετε τα σκεύη.

- Μην ακουμπάτε ποτέ ζεστές κατσαρόλες και τηγάνια στον πίνακα διακοπτών της μονάδας. Μπορεί να προκληθεί ζημιά.

ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

ΣΗΜΑΝΤΙΚΟ: εάν τα σκεύη δεν έχουν το σωστό μέγεθος, οι εστίες δεν ανάβουν. Χρησιμοποιείτε μόνο σκεύη με το σύμβολο «ΕΠΑΓΩΓΙΚΟ ΣΥΣΤΗΜΑ»

(Διπλανή εικόνα). Πριν ανάψετε τη μονάδα εστιών, τοποθετήστε το σκεύος στην επιθυμητή εστία.

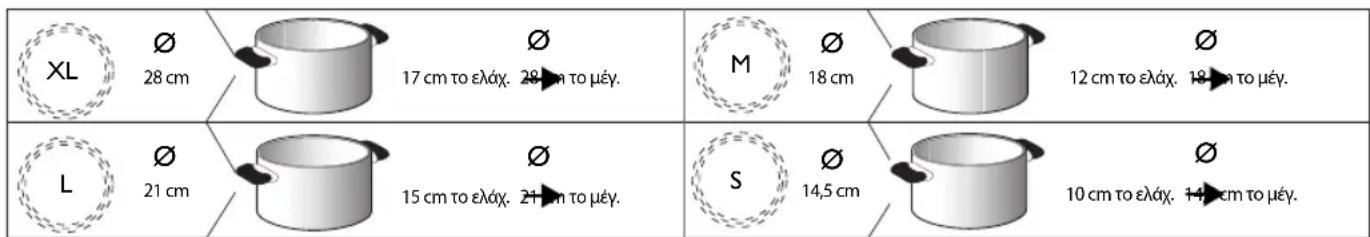

ΣΥΝΙΣΤΩΜΕΝΕΣ ΔΙΑΜΕΤΡΟΙ ΒΑΣΗΣ ΣΚΕΥΩΝ

Ø 17 cm το ελάχ. 28 cm το μέγ.

Ø 15 cm το ελάχ. 21 cm το μέγ.

Ø 12 cm το ελάχ. 18 cm το μέγ.

Ø 10 cm το ελάχ. 14,5 cm το μέγ.GR62

Μετά την αφαίρεση της συσκευασίας του προϊόντος, βεβαιωθείτε ότι δεν έχει υποστεί ζημιά κατά τη μεταφορά. Σε περίπτωση προβλημάτων, επικοινωνήστε με το

κατάστημα αγοράς ή με την υπηρεσία τεχνικής υποστήριξης.

Για τις διαστάσεις του επίπλου εντοιχισμού και τις οδηγίες εγκατάστασης, ανατρέξτε στις εικόνες της σελίδας 2.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΤΟΥ ΕΠΙΠΛΟΥ ΓΙΑ ΕΝΤΟΙΧΙΣΜΟ

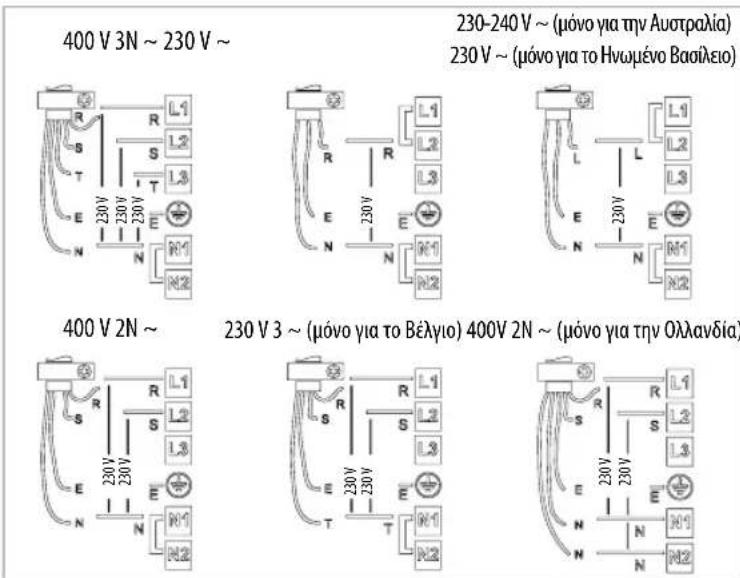

Σύνδεση στον πίνακα ακροδεκτών

Για την ηλεκτρική σύνδεση, χρησιμοποιήστε ένα καλώδιο τύπου H05RR-F όπως αναφέρεται στον παρακάτω πίνακα.

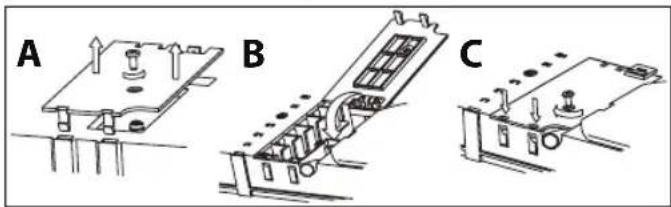

- Τοποθετήστε ή αφαιρέστε τις μεταλλικές γέφυρες ανάμεσα στις βίδες του πίνακα ακροδεκτών L1-L2 και N1-N2 σύμφωνα με το διάγραμμα συνδέσεων (βλ. εικόνα).

- Εάν το καλώδιο παρέχεται, ανατρέξτε στις οδηγίες σύνδεσης στη συσκευασία του καλωδίου.

- Βεβαιωθείτε ότι και οι έξι βίδες του πίνακα ακροδεκτών είναι σφιγμένες μετά τη σύνδεση των καλωδίων.

Παράδειγμα γέφυρας που έχει τοποθετηθεί (αριστερά) ή αφαιρεθεί (δεξιά). Ανατρέξτε στο διάγραμμα συνδέσεων για λεπτομέρειες (οι γέφυρες μπορούν να

τοποθετηθούν ανάμεσα στα L1-L2 και N1-N2).

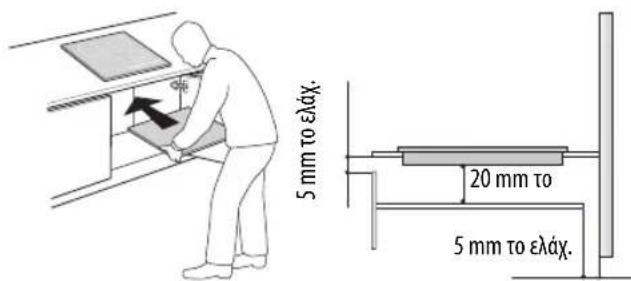

- Τοποθετήστε ένα διαχωριστικό

πλαίσιο κάτω από τη μονάδα εστιών.

- Δεν πρέπει να είναι δυνατή η

πρόσβαση στο κάτω μέρος του

προϊόντος μετά την εγκατάσταση.

- Εάν εγκατασταθεί φούρνος στο κάτω

μέρος της μονάδας, μην

τοποθετήσετε το διαχωριστικό

• Η απόσταση ανάμεσα στο κάτω μέρος της συσκευής και το διαχωριστικό πλαίσιο πρέπει να αντιστοιχεί στις διαστάσεις που αναφέρονται στο σχήμα.

• Για να διασφαλιστεί η σωστή λειτουργία του προϊόντος, μη φράζετε το ελάχιστο άνοιγμα ανάμεσα στην επιφάνεια εργασίας και την πάνω πλευρά της μονάδας (5 mm το ελάχ.).

• Εάν εγκατασταθεί φούρνος κάτω από τον πάγκο, βεβαιωθείτε ότι ο φούρνος διαθέτει σύστημα ψύξης.

• Αποφεύγετε την εγκατάσταση της μονάδας εστιών πάνω από πλυντήριο πιάτων ή ρούχων, ώστε τα ηλεκτρονικά κυκλώματα να μην έρχονται σε επαφή με υδρατμούς και

υγρασία και να μην υποστούν βλάβη.

• Σε περίπτωση χωνευτής εγκατάστασης, απευθυνθείτε στην υπηρεσία τεχνικής υποστήριξης για την τοποθέτηση του κιτ βιδών 4801 211 00112.

• Για να αφαιρέσετε τη μονάδα εστιών, ξεβιδώστε με ένα κατσαβίδι (δεν παρέχεται) τα περιμετρικά ελατήρια στο κάτω μέρος του προϊόντος.

ΣΥΝΔΕΣΗ ΣΤΟ ΗΛΕΚΤΡΙΚΟ ΔΙΚΤΥΟ

- Αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο.

- Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο προσωπικό που γνωρίζει τους ισχύοντες

κανονισμούς εγκατάστασης και ασφάλειας.

- Ο κατασκευαστής δεν φέρει καμία ευθύνη για τραυματισμούς σε ανθρώπους ή ζώα ή για υλικές ζημιές σε περίπτωση μη τήρησης των οδηγιών του

- Το καλώδιο τροφοδοσίας πρέπει να έχει επαρκές μήκος, ώστε να είναι δυνατή η αφαίρεση της μονάδας εστιών από την επιφάνεια εργασίας.

- Βεβαιωθείτε ότι η τάση που αναγράφεται στην πινακίδα τεχνικών στοιχείων στο πίσω μέρος της συσκευής είναι ίδια με εκείνη του ηλεκτρικού δικτύου

στο χώρο εγκατάστασης.

Αγωγοί Ποσότητα x διαστάσεις

(μόνο για την Αυστραλία)

400 V 3N ~ 230 V ~ 230-240 V ~ (μόνο για την Αυστραλία) 230 V ~ (μόνο για το Ηνωμένο Βασίλειο) 400 V 2N ~ 230 V 3 ~ (μόνο για το Βέλγιο) 400V 2N ~ (μόνο για την Ολλανδία)230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V230 V CBAGR63

Περιγραφή πίνακα διακοπτών

Ενεργοποίηση/απενεργοποίηση μονάδας εστιών

Για να ενεργοποιήσετε τη μονάδα εστιών, πατήστε για 2 δευτερόλεπτα περίπου το πλήκτρο μέχρι να ανάψουν οι ενδείξεις στις εστίες. Για να την απενεργοποιήσετε,

πατήστε το ίδιο πλήκτρο μέχρι να σβήσουν οι ενδείξεις. Όλες οι εστίες θα απενεργοποιηθούν.

Εάν οι εστίες έχουν ήδη χρησιμοποιηθεί, η ένδειξη υπολειπόμενης θερμότητας «H» παραμένει ενεργοποιημένη μέχρι να κρυώσουν οι εστίες.

Εάν εντός 10 δευτερολέπτων από την ενεργοποίηση της μονάδας εστιών δεν επιλεγεί καμία λειτουργία, η μονάδα απενεργοποιείται αυτόματα.

Ενεργοποίηση και ρύθμιση εστιών

Μετά την ενεργοποίηση της μονάδας εστιών και την τοποθέτηση του σκεύους στην

επιλεγμένη εστία, επιλέξτε την εστία με το ειδικό πλήκτρο: στην οθόνη θα εμφανιστεί το

Κάθε εστία διαθέτει διάφορα επίπεδα ισχύος, τα οποία μπορούν να ρυθμιστούν με τα πλήκτρα

+/-, ξεκινώντας από το επίπεδο «1», ελάχιστη ισχύς, έως το επίπεδο «9», μέγιστη ισχύς.

Ορισμένες εστίες διαθέτουν τη λειτουργία ταχυβραστήρα (Booster), η οποία υποδεικνύεται

στην οθόνη με την ένδειξη «P».

Απενεργοποίηση εστιών

Επιλέξτε την εστία που θέλετε να απενεργοποιήσετε πατώντας το ειδικό πλήκτρο (στην οθόνη εμφανίζεται μια κουκκίδα κάτω δεξιά του επιπέδου ισχύος).

Πατήστε το πλήκτρο «-» μέχρι να εμφανιστεί το επίπεδο «0».

Για άμεση απενεργοποίηση, κρατήστε πατημένο το πλήκτρο επιλογής εστίας για 3 δευτερόλεπτα. Η εστία απενεργοποιείται και εμφανίζεται η ένδειξη υπολειπόμενης

Κλείδωμα πίνακα διακοπτών

Με τη λειτουργία αυτή, κλειδώνουν οι διακόπτες, ώστε να αποφεύγεται η ακούσια ενεργοποίησή της μονάδας εστιών. Για να ενεργοποιήσετε τη λειτουργία κλειδώματος του πίνακα

διακοπτών, ενεργοποιήστε τη μονάδα εστιών και πατήστε για τρία δευτερόλεπτα το πλήκτρο (ή το πλήκτρο αυτόματης λειτουργίας/Eco Booster, όπου υπάρχει): το ηχητικό σήμα και

η φωτεινή ένδειξη κοντά στο σύμβολο λουκέτου υποδεικνύουν την ενεργοποίηση της λειτουργίας. Ο πίνακας διακοπτών είναι κλειδωμένος, εκτός από το πλήκτρο απενεργοποίησης. Για

να απενεργοποιήσετε τη λειτουργία κλειδώματος των διακοπτών, επαναλάβετε τη διαδικασία ενεργοποίησης. Η φωτεινή κουκκίδα σβήνει και η μονάδα εστιών είναι και πάλι ενεργή.

Η λειτουργία κλειδώματος του πίνακα διακοπτών μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί ακούσια σε περίπτωση ύπαρξης νερού, υπερχείλισης υγρού από τα

σκεύη ή τοποθέτησης αντικειμένων πάνω στο πλήκτρο κάτω από το σύμβολο.

Ο χρονοδιακόπτης είναι ένας διακόπτης που παρέχει τη δυνατότητα ρύθμισης της διάρκειας μαγειρέματος για μέγιστο χρονικό διάστημα 99

λεπτών (1 ώρα και 39 λεπτά) για όλες τις εστίες.

Επιλέξτε την εστία για την οποία θέλετε να χρησιμοποιήσετε το χρονοδιακόπτη (στην οθόνη εμφανίζεται μια φωτεινή κουκκίδα που βρίσκεται

κάτω δεξιά της ένδειξης επιπέδου ισχύος). Πατήστε το πλήκτρο με το εικονίδιο ρολογιού και, στη συνέχεια, ρυθμίστε τον επιθυμητό χρόνο με τα

πλήκτρα «+» και «-» της λειτουργίας χρονοδιακόπτη (βλ. εικόνα). Μερικά δευτερόλεπτα μετά την τελευταία ρύθμιση, ο χρονοδιακόπτης ξεκινά

να μετρά αντίστροφα (ανάβει η φωτεινή κουκκίδα δίπλα στην εστία για την οποία ενεργοποιήθηκε ο χρονοδιακόπτης). Όταν λήξει ο χρόνος, ενεργοποιείται ένα ηχητικό

σήμα και η εστία απενεργοποιείται αυτόματα.

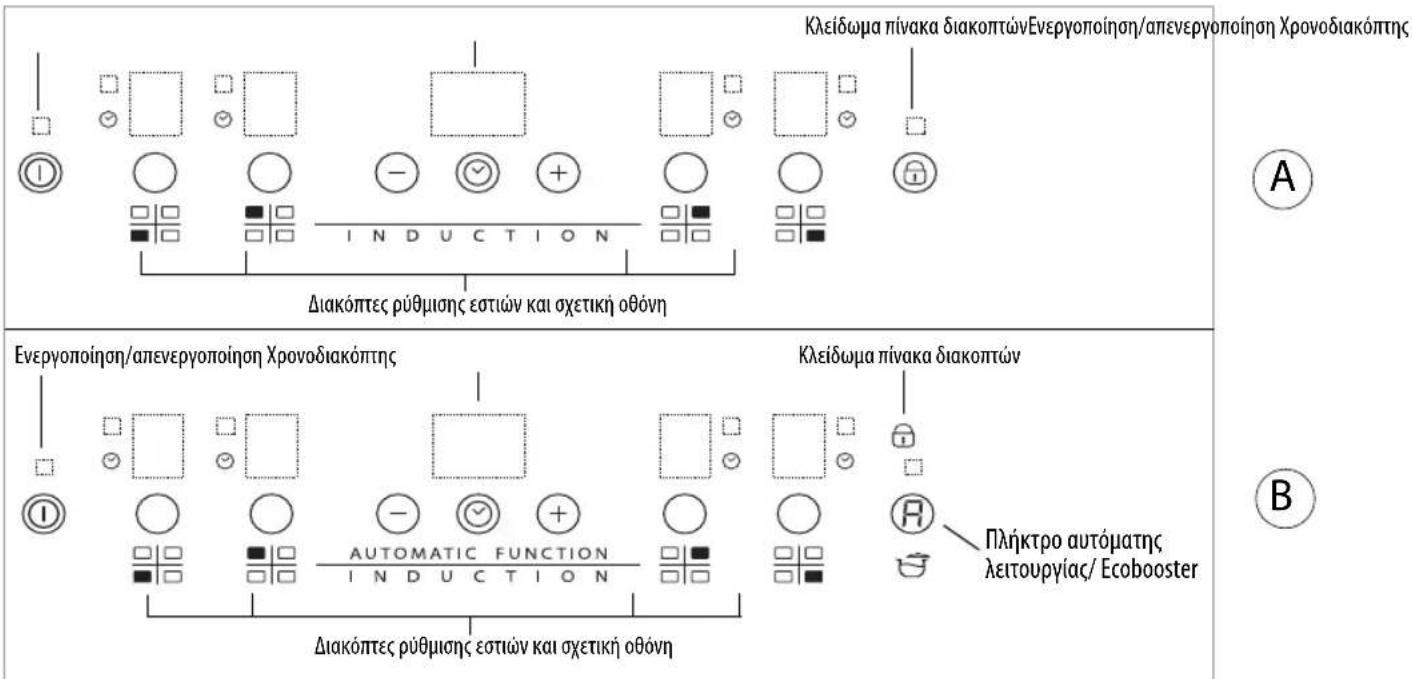

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Διακόπτες ρύθμισης εστιών και σχετική οθόνηΚλείδωμα πίνακα διακοπτώνΔιακόπτες ρύθμισης εστιών και σχετική οθόνηΕνεργοποίηση/απενεργοποίηση Χρονοδιακόπτης Πλήκτρο αυτόματης

λειτουργίας/ Ecobooster Κλείδωμα πίνακα διακοπτώνΕνεργοποίηση/απενεργοποίηση Χρονοδιακόπτης

A B Οθόνη ένδειξης ισχύοςΈνδειξη επιλεγμένης εστίαςΘέση εστίαςGR64

Για να απενεργοποιήσετε το χρονοδιακόπτη, πατήστε το πλήκτρο «-» έως ότου εμφανιστεί η ένδειξη «0:0» στην οθόνη ή πατήστε για 3 δευτ. το πλήκτρο με το εικονίδιο ρολογιού.

Για να ρυθμίσετε το χρονοδιακόπτη σε μια άλλη εστία, επαναλάβετε τα παραπάνω βήματα. Στην οθόνη του χρονοδιακόπτη εμφανίζεται πάντα το χρονικό διάστημα που ρυθμίστηκε

για την επιλεγμένη εστία ή το πιο σύντομο διάστημα.

Για να τροποποιήσετε ή να απενεργοποιήσετε το χρονοδιακόπτη, πρέπει να πατήσετε το πλήκτρο επιλογής της εστίας για την οποία ρυθμίστηκε.

Προειδοποιητικές ενδείξεις πίνακα διακοπτών

Ένδειξη υπολειπόμενης θερμότητας.

Η μονάδα εστιών διαθέτει ένδειξη υπολειπόμενης θερμότητας για κάθε εστία. Η ένδειξη αυτή επισημαίνει τις εστίες που έχουν ακόμη υψηλή θερμοκρασία.

Εάν στην οθόνη εμφανιστεί η ένδειξη , η εστία είναι ακόμη ζεστή. Για παράδειγμα, εάν στην εστία εμφανίζεται αυτή η ένδειξη, μπορείτε να διατηρήσετε ζεστό

ένα φαγητό ή να λιώσετε βούτυρο.

Όταν η εστία κρυώσει, η ένδειξη σβήνει.

Ένδειξη ακατάλληλου σκεύους ή απουσίας σκεύους.

Εάν το σκεύος δεν είναι συμβατό με την επαγωγική μονάδα εστιών, δεν έχει τοποθετηθεί σωστά ή δεν έχει τις κατάλληλες διαστάσεις, στην οθόνη

εμφανίζεται το σύμβολο «μη τοποθετημένου σκεύους» (διπλανή εικόνα). Εάν εντός 60 δευτερολέπτων δεν ανιχνευτεί κανένα σκεύος, η μονάδα εστιών

Ορισμένα μοντέλα διαθέτουν ειδικές λειτουργίες:

Λειτουργία ταχυβραστήρα (Booster)

Η λειτουργία αυτή είναι διαθέσιμη σε ορισμένες μόνο εστίες και παρέχει τη δυνατότητα αξιοποίησης στο μέγιστο της ισχύος της εστίας (π.χ. για γρήγορο βράσιμο του

νερού). Για να ενεργοποιήσετε τη λειτουργία, πατήστε το πλήκτρο «+» μέχρι να εμφανιστεί στην οθόνη η ένδειξη «P». Μετά από 10 λεπτά χρήσης της λειτουργίας

booster, η συσκευή επιλέγει αυτόματα το επίπεδο 9 για την εστία.

Η λειτουργία αυτή ρυθμίζει αυτόματα το κατάλληλο επίπεδο ισχύος για τη διατήρηση χαμηλού βρασμού. Ενεργοποιήστε τη λειτουργία αυτή αφού ξεκινήσει ο βρασμός,

πατώντας πρώτα το πλήκτρο της σχετικής εστίας και, στη συνέχεια, το πλήκτρο .

Μετά την ενεργοποίηση της μονάδας εστιών και την επιλογή της εστίας, πατήστε το πλήκτρο για να ενεργοποιήσετε τη λειτουργία. Η μονάδα εστιών ενεργοποιεί

αυτόματα έναν κύκλο για βρασμό νερού και διατήρηση του βρασμού μειώνοντας την κατανάλωση ηλεκτρικής ενέργειας σε σχέση με την κανονική λειτουργία booster. Η

λειτουργία διατίθεται μόνο στις εστίες με το σύμβολο .

Αυτή η μονάδα εστιών διαθέτει μια λειτουργία demo που παρέχει τη δυνατότητα επικοινωνίας με τον πίνακα διακοπτών χωρίς να ενεργοποιηθούν οι σχετικές εστίες. Η διαδικασία

ενεργοποίησης και απενεργοποίησης πρέπει να εκτελεστεί εντός 60 δευτερολέπτων από τη στιγμή σύνδεσης του προϊόντος στο οικιακό ηλεκτρικό δίκτυο.

Για να ενεργοποιήσετε τη λειτουργία demo, πατήστε ταυτόχρονα για 5 δευτερόλεπτα τα δύο ακριανά πλήκτρα επιλογής εστίας: στην κεντρική οθόνη εμφανίζεται η ένδειξη «dE».

Στη συνέχεια, μπορείτε να περιηγηθείτε στις λειτουργίες του πίνακα διακοπτών. Η λειτουργία κλειδώματος και ξεκλειδώματος διατίθεται ακόμη και στη λειτουργία Demo.

Για να απενεργοποιήσετε τη λειτουργία Demo, επαναλάβετε τη διαδικασία λαμβάνοντας υπόψη ότι πρέπει πρώτα να αποσυνδέσετε τη μονάδα εστιών από το δίκτυο και, στη

συνέχεια, να τη συνδέσετε ξανά και να εκτελέσετε τη διαδικασία εντός 60 δευτερολέπτων από τη σύνδεση.

Ενεργοποίηση/απενεργοποίηση ηχητικού σήματος

Μετά την ενεργοποίηση της μονάδας εστιών, κρατήστε πατημένο το κουμπί «+» και το τέρμα ακριανό κουμπί επιλογής στα δεξιά για τουλάχιστον τρία δευτερόλεπτα

(«κλείδωμα πίνακα ελέγχου»).

ΣΗΜΑΝΤΙΚΟ: μη χρησιμοποιείτε λειαντικά ή συρμάτινα σφουγγάρια. Με την πάροδο του χρόνου, μπορεί να προκληθεί ζημιά στη γυάλινη επιφάνεια.

• Μετά από κάθε χρήση, αφήστε τη μονάδα να κρυώσει και καθαρίστε την, ώστε να απομακρυνθούν υπολείμματα τροφίμων και κηλίδες.

• Η ζάχαρη ή τα φαγητά με υψηλή περιεκτικότητα σε σάκχαρα προκαλούν φθορά στη μονάδα εστιών και πρέπει να καθαρίζονται αμέσως.

• Το αλάτι, η ζάχαρη και η άμμος μπορεί να χαράξουν τη γυάλινη επιφάνεια.

• Χρησιμοποιείτε μαλακό πανί, απορροφητικό χαρτί κουζίνας ή ειδικά προϊόντα για τον καθαρισμό της μονάδας (ακολουθείτε τις οδηγίες του κατασκευαστή).

• Διαβάστε και ακολουθήστε τις οδηγίες της ενότητας «Οδηγίες χρήσης».

• Βεβαιωθείτε ότι δεν υπάρχουν διακοπές στην ηλεκτρική σύνδεση.

• Σκουπίστε καλά την επιφάνεια της μονάδας εστιών μετά τον καθαρισμό.

• Εάν μετά την ενεργοποίηση της μονάδας εστιών στην οθόνη εμφανίζονται αλφαριθμητικοί κωδικοί, ακολουθήστε τις οδηγίες του παρακάτω πίνακα.

• Εάν δεν μπορείτε να απενεργοποιήσετε τη μονάδα εστιών μετά τη χρήση της, αποσυνδέστε την από το ηλεκτρικό δίκτυο.

Κατά την κανονική λειτουργία των επαγωγικών μονάδων εστιών μπορεί να ακουστεί ένα σφύριγμα ή ένα τρίξιμο που προέρχεται από τα σκεύη λόγω των

χαρακτηριστικών κατασκευής της βάσης τους (για παράδειγμα, διάφορες στρώσεις υλικών κατασκευής, μη επίπεδη βάση). Οι θόρυβοι αυτοί διαφέρουν ανάλογα με το

σκεύος που χρησιμοποιείται και την ποσότητα φαγητού που περιέχει. Δεν πρόκειται για βλάβη της μονάδας εστιών.

Επίσης, η επαγωγική μονάδα εστιών διαθέτει εσωτερικό σύστημα ψύξης για διατήρηση των ηλεκτρονικών εξαρτημάτων σε ελεγχόμενη θερμοκρασία. Για το λόγο αυτό,

κατά τη διάρκεια της λειτουργίας, καθώς και λίγα λεπτά μετά την απενεργοποίηση της μονάδας εστιών ενδέχεται να ακουστεί ο ανεμιστήρας. Αυτό είναι απόλυτα

φυσιολογικό και απαραίτητο για τη σωστή λειτουργία του προϊόντος.

Πριν επικοινωνήσετε με την τεχνική υποστήριξη

1. Βεβαιωθείτε ότι δεν μπορείτε να λύσετε μόνοι σας το πρόβλημα σύμφωνα με τις οδηγίες της ενότητας «Οδηγός εντοπισμού βλαβών».

2. Απενεργοποιήστε και ενεργοποιήστε ξανά τη συσκευή για να βεβαιωθείτε ότι το πρόβλημα έχει λυθεί.

Εάν η βλάβη παραμένει μετά τους παραπάνω ελέγχους, επικοινωνήστε με το πλησιέστερο τμήμα τεχνικής υποστήριξης.

• Μια σύντομη περιγραφή της βλάβης.

• Τον τύπο και το μοντέλο του προϊόντος.

• Τον αριθμό σέρβις (ο αριθμός μετά τη λέξη Service στην πινακίδα τεχνικών στοιχείων), κάτω από τη συσκευή (στο μεταλλικό πλαίσιο).

• Την πλήρη διεύθυνσή σας.

• Τον αριθμό τηλεφώνου σας.

Εάν πρέπει να εκτελεστεί επισκευή, απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης (για να διασφαλιστεί η χρήση γνήσιων ανταλλακτικών και

η σωστή επισκευή). Τα ανταλλακτικά είναι διαθέσιμα για 10 χρόνια.

- Μη χρησιμοποιείτε συσκευές καθαρισμού με ατμό.

- Πριν από τον καθαρισμό, βεβαιωθείτε ότι οι εστίες είναι απενεργοποιημένες και ότι η ένδειξη

υπολειπόμενης θερμότητας («H») δεν εμφανίζεται πλέον.

ΟΔΗΓΟΣ ΕΝΤΟΠΙΣΜΟΥ ΒΛΑΒΩΝ

ΚΩΔΙΚΟΣ ΣΦΑΛΜΑΤΟΣ ΠΕΡΙΓΡΑΦΗ ΠΙΘΑΝΕΣ ΑΙΤΙΕΣ ΛΥΣΗ

Η περιοχή των διακοπτών

απενεργοποιείται λόγω υπερβολικά

Υπερβολικά υψηλή εσωτερική

θερμοκρασία στα ηλεκτρονικά

Περιμένετε να κρυώσει η μονάδα

εστιών πριν την χρησιμοποιήσετε

Εσφαλμένη τάση τροφοδοσίας της

Ο αισθητήρας ανιχνεύει διαφορετική

τάση από την τάση σύνδεσης

Αποσυνδέστε τη μονάδα εστιών

από το δίκτυο και ελέγξτε τη

F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 Επικοινωνήστε με την τεχνική υποστήριξη και αναφέρετε τον κωδικό σφάλματος

ΘΟΡΥΒΟΣ ΠΟΥ ΠΡΟΕΡΧΕΤΑΙ ΑΠΟ ΤΗ ΜΟΝΑΔΑ ΕΣΤΙΩΝ

ΤΕΧΝΙΚΗ ΥΠΟΣΤΗΡΙΞΗGR66

Για σύντομες διαδικασίες μαγειρέματος στις οποίες απαιτείται άριστη κατανομή της θερμότητας (για παράδειγμα, τηγανίτες) στη διπλή εστία διαμέτρου 28 cm (όπου

υπάρχει), συνιστάται να χρησιμοποιείτε σκεύη διαμέτρου έως 24 cm. Για διαδικασίες μαγειρέματος για τις οποίες απαιτείται ιδιαίτερη προσοχή (για παράδειγμα,

λιώσιμο σοκολάτας ή βουτύρου), συνιστάται να χρησιμοποιείτε τις μονές εστίες μικρότερης διαμέτρου.

ΠΙΝΑΚΑΣ ΡΥΘΜΙΣΕΩΝ ΙΣΧΥΟΣ

Επίπεδο ισχύος Τρόπος μαγειρέματος Χρήση επιπέδου ισχύος

(βάσει της εμπειρίας και του τρόπου μαγειρέματος)

Boost Γρήγορο ζέσταμα

Ιδανική ρύθμιση για ζέσταμα φαγητών, βράσιμο νερού ή για ζέσταμα ζωμών σε σύντομο χρονικό

8-9 Τηγάνισμα - βράσιμο

Ιδανική ρύθμιση για ρόδισμα, έναρξη του μαγειρέματος, τηγάνισμα κατεψυγμένων προϊόντων και

Ρόδισμα - τηγάνισμα -

Ιδανική ρύθμιση για τηγάνισμα, διατήρηση έντονου βρασμού, μαγείρεμα και ψήσιμο (για σύντομο

διάστημα 5-10 λεπτών)

Ρόδισμα - μαγείρεμα -

σιγοβράσιμο - τηγάνισμα -

Ιδανική ρύθμιση για τηγάνισμα, διατήρηση χαμηλού βρασμού, μαγείρεμα και ψήσιμο (για μέτριο

διάστημα 10-20 λεπτών), ζέσταμα σκευών

Μαγείρεμα - σιγοβράσιμο -

Ιδανική ρύθμιση για σιγοβράσιμο, διατήρηση πολύ χαμηλού βρασμού, μαγείρεμα (για μεγάλο

διάστημα), ανακάτεμα ζυμαρικών

Μαγείρεμα - αργό βράσιμο -

Ιδανική ρύθμιση για μαγείρεμα μεγάλης διάρκειας (ρύζι, σάλτσες, ψητά, ψάρια) με υγρά (π.χ. νερό,

κρασί, ζωμός, γάλα), ανακάτεμα ζυμαρικών

Ιδανική ρύθμιση για μαγείρεμα μεγάλης διάρκειας (με όγκο μικρότερο του λίτρου: ρύζι, σάλτσες, ψητά,

ψάρια) με υγρά (π.χ. νερό, κρασί, ζωμός, γάλα)

Λιώσιμο - ξεπάγωμα -

διατήρηση θερμοκρασίας

Ιδανική ρύθμιση για λιώσιμο βουτύρου και σοκολάτας, ξεπάγωμα προϊόντων μικρού μεγέθους και

διατήρηση της θερμοκρασίας των φαγητών που μόλις μαγειρέψατε (π.χ. σάλτσες, σούπες, μινεστρόνε)

Ιδανική ρύθμιση για διατήρηση της θερμοκρασίας των φαγητών που μόλις μαγειρέψατε, ανακάτεμα

ριζότο και ζέσταμα σκευών σερβιρίσματος (με ειδικό εξάρτημα για επαγωγικές εστίες)

Η μονάδα εστιών βρίσκεται σε κατάσταση αναμονής ή είναι απενεργοποιημένη (μπορεί να υπάρχει

υπολειπόμενη θερμότητα στο τέλος του μαγειρέματος που υποδεικνύεται από την ένδειξη H)SV67

DIN OCH ANDRAS SÄKERHET ÄR MYCKET VIKTIG Både instruktionsboken och apparaten själv är utrustade med viktiga meddelanden som handlar om säkerhet - läs
