BRUKSANVISNING ACM 860BF WHIRLPOOL

Bäde instruktionsboken och apparaten själv ar utrustade med viktiga meddelanden som handlar om sakerhet - läs dessa och följt alltid råden.

Detta are en sakerhetssymbol for fara, och symbolen varnar for eventuella risker for anvandaren och andra i narhen. Alla sakerhetsmeddelanden har farosymbolen och foljande ord i sin absoluta narhet:

FARA

Visar på en farlig situation som, om den inte undviks,kommen att fororsaka svara skador.

WARNING

Visar på en farlig situation som, om den inte undviks, kan förorsaka svåra skador.

Alla sakerhetsmeddelanden specificerar vilken eventuell risk du utsats for, och visar hur du kan reducera risken for skada eller elchock som kan ske d' apparaten inte anvands korrekt. Folj noggrant foljande instruktioner:

• Apparaten skall alltid vara skild fran elnätet innan arbete med installation utförs pa apparaten.
• Installation och underhäll skall utforas av behörig fackman i enlighet med tillverkarens anvisningar och i enlighet med lokala sakerhetsbestämmelser. Reparera inte eller byt ut delar på apparaten om detta inte direkt rekommenderas i instruktionsboken.
• Enligt lag ar det obligatoriskt att ansluta apparaten till jord.
• Elsladden maste vara tillrackligt lang for att apparat som ar inbyggd i koksskap skall kunna anslutas till ett eluttag.
• För att installationen skall uppfylla gällande sakerhetskrav, kravs att du anvander en enpolig strömbrytare med minst 3 mm kontaktavstand.
• Använd inte adaptrar eller förlängningssladdar.
  -Drainte i apparatens elsladd.
• När installationen ar klar skall det inte gå att komma Åt de elektriska componenterna.
• Apparaten ar uteslutande avsedd att anvandas i hushallet for tillagning av livsmedel. Det ar inte tillatet att anvanda apparaten for andra andamal (tex varma upp rum). Tillverkaren atar sig inget ansvar for olamplig ell er felaktig anvandning ellr for felaktiga installninger av reglagen.
• Denna apparat och dess atkomliga delar hettas upp under användning. Var försiktig sä att du inte rör vid varmeelementen. Barn under 8 Års älder skall hällas borta frän apparaten, savida de inte är under uppsyn.
• Apparatens atkomliga delar kan bl mycket heta under anvandning. Barn maste hallas under uppsikt sa att de inte leker med apparaten.
• Under och after användning av apparaten, skall du inte röra vid varmeelementen. Undvik kontakt med trasor ell er andra brännbara material tills alla apparatens komponenter har svalnat.
• Lagg aldrig lattantändigt material innate i apparaten aller närhen av apparaten.
  Fett och upphettade oljor kan latt fatta eld. Overvaka tillagningen nar du lagar mat med mycket fett och olja.
• Apparaten fär användas av barn frän 8år och uppåt, och av personer med reducerad känslomässig eller mental kapacitet/utan erfarenhet OM de fär instruktioner om hur apparaten säkert används, och darmed kan forsta de faror som kan uppsta. Barn fär inte leka med apparaten. Rengöring och underhäll fär inte utforas av barn utan uppsyn.
  Lagg inte metallfremål på kokzonerna (som köksredskap, knivar, gafflar, skedar, lock erer annat) aftersom de då kan bli heta.
• Det ar obligatoriskt att montera en skiljepanel (medfoljer ej) i utrymmet under apparaten.
• Om ytan ar spräckt, stäng av apparaten for att undvika eventuell elchock.
  Apparaten fär inte startas med hjälp av en extern timer erler med hjälp av ett externt fjärrstyrningsssystem.
• Tillagningutan uppsynmed fett och olja kan vara farlig och kan resultera i brand. Forsok ALDRIG att slacka sadan brand med vatten,utan stang av apparaten och tack over eldslagan med ett lock erer en brandfilt. Brandfara:fovara inte sakerpà tillagningsytan.
• Använd inte Ångtvättar.
  Metallobjekt som knivar, gafflar, skedar och kastrullock skull inte placeras på spishällens yta, eftersom de kan bli heta.
• After användning, stäng av spishällen med hjälp av knappen och lite inte blint på kastrullavkännaren.

MILJÖSKYDDSRÄD

Förpackningsmaterialiet kan atervinnas till 100% , vilket framgår av atervinningssymbolen (3). Hantera inte forpackningsmaterialiet vardslöst, utan ta ditt ansvar och sortera och kassera det enlgit de anvisningar som finns vid atervinningscentralen.

Denna apparat ar markt enigt EG-direktiv 2002/96/EG betraffande elektriskt och elektroniskt avfall (Waste Electrical and Electronic Equipment, WEEE).

Genom att sakerstalla en korrekt skrotning av denna apparat bidrar du till att forhindra eventuella negativa konsekvenser for vär miljö och vär hälsa.

Symbolen à apparaten och pa de dokument som medfoljer apparaten visar attenna apparat inte fark skrotas som hushhalsavfall, utan skall lamnas in pa miljostation for atervinning av elektroniska apparater.

Energibesparing

For att fã结果显示, rekommenderarvi foljande:

• Anyand kastruller och steppannor vars botten har sama diameter som kokzonen.
• Använd endast flbtbttnade kastruller och stekpannonr.
• Ha alltid lock på kokkarlen nr du lagar mat om det är möjligt.
• Med en tryckkokare kan du spara annu mer elektricitet och tid.
• Se till att kastrullen ar i mitten av den kokzon som ar ritad@a glaskeramikhallen.

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (€

Denna apparat ar avsedd att komma i kontakt med livsmedel, och ar tillverkad i overensstammelse med regelverket (C €) nr.1935/2004 och ar designad, framtagen och sãld pa marknaden i enlighem med kraven i direktivet for Lågspänning 2006/95/EG (som ersätter direktivet 73/23/EEG och paföljande tillagg), och skyddskriven i direktivet "EMC" 2004/108/EG.

FÖRE FÖRSTA ANVÄNDNING

VIKTIGT: Om kastrullen inte ar av ratt storlekkommen kokzonen inte att slas pa. Anvand endast kastruller som bär symbolen "INDUCTION SYSTEM" (Se bild). Innan du slar pa plattan skall du placera kastrullen pa den onskade kokzonen.

GAMLA KASTRULLER

For att kontrollera om karetkommen att fungera pa induktionshallen, anvand en magnet: kastruller som inte ar magnetiska fungerar inte pahlten.

• Se till att botten på kastrullen inte ar rispig, aftersom det kan repa spishällens yta. Kontrollera dina köksredskap.
• Placera aldrig varma kastruller erler stekpannon pa kontrollpanelens yta. Den kan skadas.

Avlagsna apparatusens forpackning och kontrollera att den inte har skadats under transport - vid problem kontakta Kundtjanst.

Se bilderna på sidan 2 För storlek på inbygnadshålet och for installeringsinstruktioner.

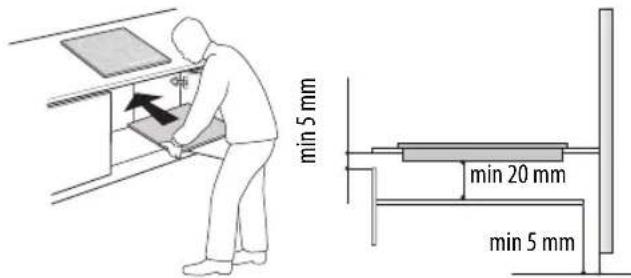

• Installera en skiljepanel under spishällen.
• Den undre delen av apparaten fär inte vara ätkombar after installation.
• 0m du installerar en ugn undertill, skall sikjepanelen inte installeras.

Avstendet mellan apparatusens undersida och skiljepanelen darrunder skall vara enligt de dimensioner som visas i bilden har intill.
For att apparaten skall fungera korrekt skall du inte stanga igen minimumoppninger mellan arbetsbanken och den ovre delen av arbetsbanken (min. 5 mm).
- Om en ugn skall installeras under spishallen, forsakra dig om att den ar utrustad med kylsystem.
Installera inte spishallen nara en disk- eller tvattmaskin, detta for att forhindra att de elektroniska kretarna skadas genom exponering for anga eller fukt.
- Om den skall installeras i jämmhöjd med arbetsbäken, ring Kundservice für att beställa skruvsetet für montering 4801 211 00112.
For att ta loss bänken, använd en skruvmejsel (medfoljer ej) och tryck på sidofjädrarna på apparatens nedre sida.

ANSLUTNING TILL STRÖMFÖRANDE NÄT

WARNING

-Skilj apparaten frän elnätet.
- Apparaten mäste installeras av en behörig servicetekniker som har kännedorom om gällande bestämelser avseende sakerhet och installation.

Tillverkaren fransager sig allt ansvar for skador pa person, djur erer egendom som uppstar p a grund av att anvisingarna i detta kapitel ej har foljts.
- Nätkabeln maste vara sö lang att spishällen kan flytta's frän bänken.
Kontrollera att spänningen som anges på markplaten ar densamma som natspänningen på den plats där apparaten installereras.

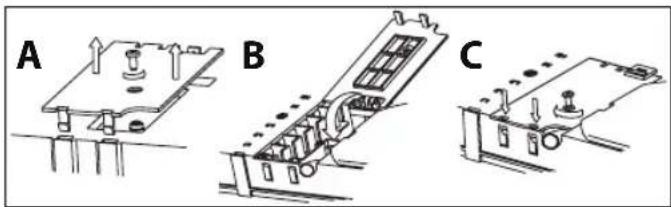

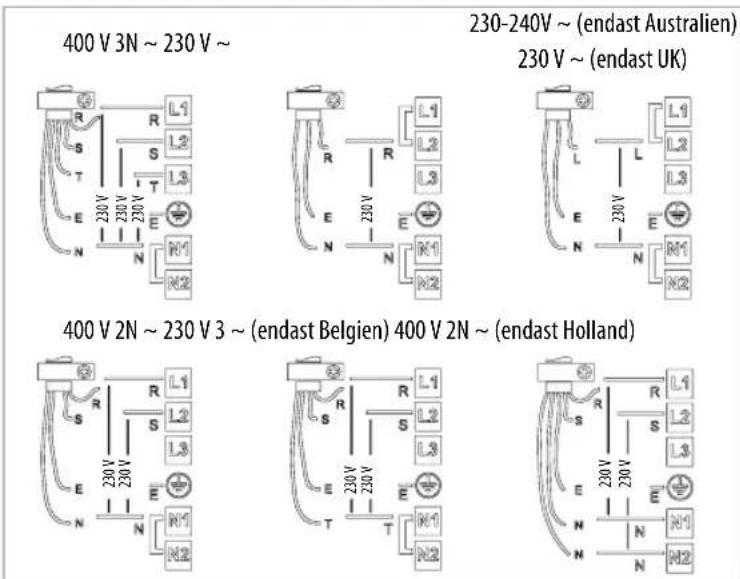

Anslutning till kopplingsplinten

Använd en elsladd av typ H05RR-F for den elektriska anslutningen, se nedanstäende tabell.

Ledare Antal x storlek
230 V ~ + ½	3 x 4 mm²
230-240 V ~ + ½	3 x 4 mm² (endast Australien)
230 V 3 ~ + ½	4 x 1,5 mm²
400 V 3N ~ + ½	5 x 1,5 mm²
400 V 2N ~ + ½	4 x 1,5 mm²

Observera:

• Behall erer avlagsna metalbglarna fran kopplingsplintens skruvar L1-L2 och N1-N2 enigt kopplingsschemat (se fig.).
• Om kabeln medfoljer apparaten, se de kopplingsinstruktioner som sitter på själva kabeln.
• Se till att alla de sex skruvarna på kopplingsplinten År átdragna after att du kopplat kablarna.

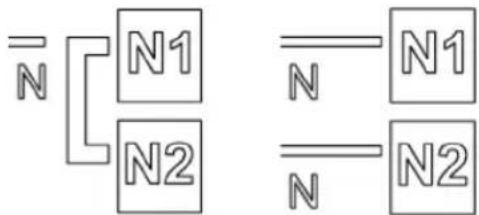

Exempel pa bygel pa plats (vander) och bygel avlagsnad (hoger). Se kopplingsschemat for detaljer (byglarna kan vara mellan L1-L2 och mellan N1-N2).

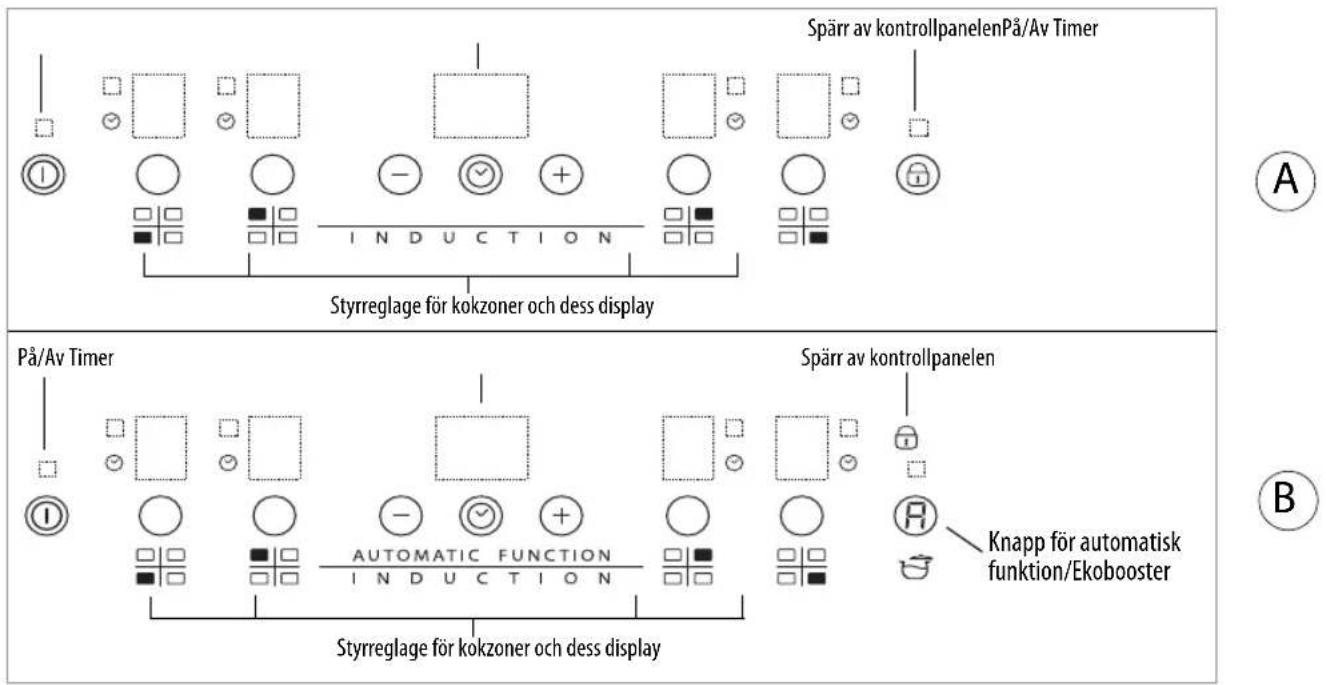

Beskrivning av kontrollpanelen

Kontrollpanel

Tryck pa knappen ① under cirka 2 sekunder tills kokzonernas displayer tands. For att stanga av trycker du pa samma knapp tils displayerna slocknar Alla kokzoner stangs d av.

Om spishallen har anvantskommen restvarmevakten *H'forbl tand tills kokzonerna kylts av.

Om ingen fonction väljs inom 10 sekunder after att spishallen slås på, stängs den av automatiskt.

Aktivering och reglering av kokzoner

Display for effekt

Indikerar vald kokzon

Placering paskokzon

Dà du slagit à spishällen och placerat en kastrull à onskad kokzon, väljenna zon med hjälp av dess knapp: à displayen visas effektniva 5.

Varje kokzon har flera effektnivær, som regleras med hjalp av knapparna + / - , som gär fran "1": minimal effekt till "9": maximal effekt. Somliga kokzoner ar utrustade med snabbuppokningsfungtion (Booster), som visas pa displayen med bokstaven "P".

Stänga av kokzoner

Välj den kokzon som skall stängas av. Tryck på knappen (en liters prick visas nere till höger på displayen).

Tryck pKa knappen "-- tills nivan ar pa"0".

For att stanga av direkt, häll knappen intryckt i 3 sekunder. Kokzonen stangs d'av och pà displayen visas "H" for restvärmevakt.

Funktionen blockerar alla reglage, for att undvika att hallen slas pa av misstag. For att aktivera sparren skall du trycka i tre sekunder gnappen (eller pa knappen Automatisk Funktion/ekobooster, om sadan finns) - en ljudsignal hors och en lampa tands nara nyckelsymbolen for att signalera att sparren ar pa. Kontrollpanelen ar blockerad med undantag for avstangning. For att stanga av barnsparren, repetera aktiveringsforfarandet.. Lampan slocknar och spishallen ar pa nytt activ.

Om knappen under nyckelsymbolen blir blot av vatten, matlagningsvatska fran kastruller erer annat, kan ofrivillig aktivering/disaktivering av knappscarren ske.

Timer

00 Timern ar en agglocka som gor det mojlgatt stalla in en koktid som maximalt ar 99 minuter (1 timme och 39 minuter), och den koplas till alla kokzoner. Valj den kokzon som skall anvandas med timern (en lampa tands nere till hoger om effektnivan pa displayen),tryck pa knappen med klocksymbolen och stall sedan in den tid som onskas med hjalp av knapparna ^ 十 +och- "i timerfunktionen (se bild).Efter nagra sekunder startup timern nedrakningen (en lampa tands bredvid den kokzon som timeraktiverats. Nr den installda tiden har gatt ut hors en ljudsignal och

kokzonen stangs av automatiskt.

Koppla ur Funktionen genom att trycka på knappen '' - '' tills displayen visar "0:0" eller tryck under 3 sekunder på knappen med klocksymbolen.

For att stalla in timern pa en annan kokzon, folj instruktionerna oven. Timerdisplayen visar alltid instaillnng for vald kokzon, ellen som har minst tid kvar.

For att andra erer stanga av timern, tryck pa knappen for val av den kokzon som timem ar kopplad till.

Kontrollpanelensignaler

Restvärmevakt.

Spishallen ar forsedd med restvarmevakt pa varje kokzon. Denna signal visar vilka zoner som fortfarande ar mycket varma.

Om displayen visar, ar kokzonen fortfarande varm Om kokzonen visarenna symbol, kan du till exempel halla en matratt varm ell passa p att smalta smor Da kokzonen svalnat slocknar signalen pa displayen.

Signal for felaktig, aller ingen kastrull.

Om kastrullen inte skulle vara kompatibel med din induktionshall,ller om den ar felplacerad ell er av fel storlek,sa visas indikationen "kastrull saknas" i teckenfonstret (se bild). Om inte nagen kastrull kanns av inom 60 sekunder, stangs hallen av.

Specialfunktioner

Vissa modeller ar utrustade med specialfunktioner:

Funktion for snabbvärme (Booster)

Funktion som finns paa somlga kokzoner och som gder det mojlg att stalla in ett effektlagre hore an den vanliga maximaleffekten (tex for att snabbt kunna koka upp vatten). For att aktivera Funktionen, tryck pa knappen ^ 一 + ^ 一 tills displayen visar P'. After 10 minutes anvandning av booster-effekten, gar apparaten automatiskt ned till niva 9.

Automatsik Funktion

Funktionen staller automatiskt in en effektniv som passar for att bibehalla smokking. Aktivera denna functioe after att matratten har kokat upp genom att trycka forst pa knappen for kokzonen, sedan pa knappen

Ekobooster E

Med spishälen pāslagen och kokzonen vald, tryck pa knappen E for att starta Funktionen. Spishällen aktiverar automatiskt ett program som gör det möljigt koka upp vatten och bibeḥàla det smākokande - pa detta vis sparar du energia jämfört med vanlig varmebooster. Funktionen finns bara pa de kokzoner som har symbolen P.

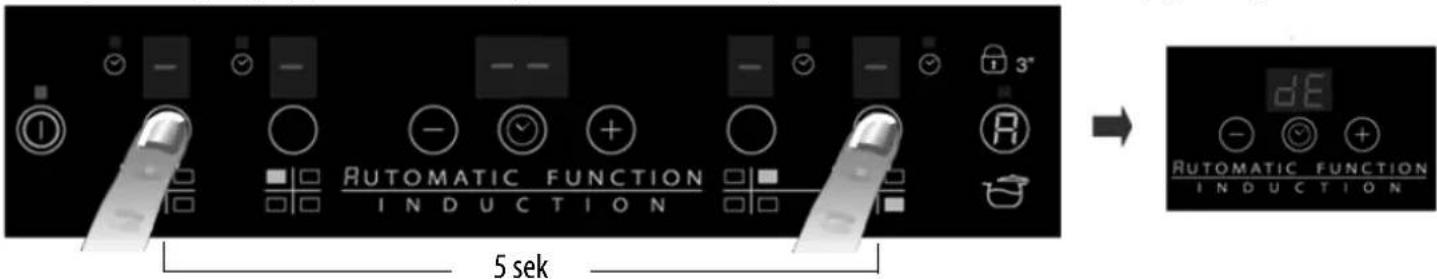

Demoläge

Denna spishällä urustad med ett demoläge som ger dig möjlighet att använda kontrollpanelen utan att faktiskt slä på kokzonema. Aktivering och avständning skall ske inom 60 frän det att du slaqit på spishällen.

For att starta Demolaget, tryck samtidigt under 5 sekunder pa de tvy yttersta valknappanra: "dE" visas pa den centrala displayen. Det ar nu mojlig att utforska kontrollpanelens Funktioner, Ls och Ls upp ar aktiv aven i Demolage.

For att stanga av Demolaget, upprepa proceduren, och kom ihag att sishallen forst skall stangas av fran stromforande nata, och sedan slas paigen - stang av inom 60 sekunder.

Aktivering/Avstängning av larmsignal

Efter att du slagit pa spishallen, hall knappen " + " och den yttersta valknappen intryckta tillsammans under minst tre sekunder ("control panel lock").

WARNING

• Använd absolut inte högtryckstvätt med Ångsträle für rengöringen.
• Innan du böjr rengöra spishällen, skall du fösakra dig om att alla kokzoner ár avstända och att restvärmevakten ("H") ár släckt.

OBSERVERVA: Använd inte slipande svampar erer stålull. De kan Förstöra glaskeramiken.

• Rengör halten frän alla matrester nar den svalnat after varje användningstillfälle.
• Socker och matrester med hög sockerhalt kan skada spishällen och skall därfor avlågsnas omedelbart.
  Salt, socker och sand repar hällens yta.
  Anvand en ren trasa ell hushallsppper och flytande diskmedel eller produkter som ar specielt avsedda for rengoring av glaskeramikhallar (se Tillverkarens indikationer).

FELSÖKNING

• Läs och folj anvisingarna i kapitlet "Bruksanvisning".
• Kontrollera att det inte ar strömavbrott.
• Torka noggrant rent spishallen after rengöring.
• Om hällen, dà du slár pà den, visar siffr skall du góra sà som stár i tabellen nedan.
• Om du inte kan stänga av spishällen after använding, koppla genast bort den fran strömforande nat.

FELKOD BESKRIVNING	MÖJLIGA ORSAKER FELAVHJKLMNPING
C81, C82	Kontrollpanelen ständs av pga für hög temperatur	Den invändiga temperaturen är für hög vid de elektroniska delarna	Vänta ett par minutes für att den skall svalna innan du försökerigen
F42 eller F43	Kopplingen till spishällen har fel volttal	Sensorn känner av spansning som inte överensstämmer med kopplingens volttal	Koppla loss hällen och kontrollera kopplingen
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Kontakta Kundservice och uppgé felkoden

OLJUD FRÁN SPISHÄllen

Induktionshallar kan generera oljud under normal Funktion, dessa ljudkommen frans ksatullerna och beror pagskaper i deras botten (till exempel flera lager av material ell er en icke-flat yta). Dessa oljud varierar beroende pa denkastrull du anvander och pa den mangd livsmedel som den innehaller - det signalerar alltsa inte alls nagot fel.

Dessutom ar spishällen utrustad med etkylningsystem for att halla de elektroniska componenterna vid en kontrollerad temperatur. Därfor kan det under användning och även after att spishällen stängts av höras ljud frän fläkten. Detta ar absolut normalt och en Förutsätting for att apparaten skall fungera korrekt.

KUNDSERVICE

Innan du kontaktar Service

1. Forsök att löså problemet på egen hand enligt anvisningarna i punkterna i kapitel "Felsökning".
2. Stäng av och slå på apparaten igen for att undersöka om problemet har lost sig.

Om problemet kvarstär after dessa kontroller bör du kontakta narraste Kundservice.

Var beredd att lamna foljande information:

• en kort beskrivning av felet;
• typ av apparat och exakt modell;
  servicenumret (dv numret som finns after ordet Service pa typskylten), som ar placerad under apparaten (pa en metallplatta).
• fullständig adress;
• Telefonummer.

SERVICE

Vand dig alltid till en auktoriserad serviceverkstad om det blir nodvndigt med reparationer (till garanti for att originalreservdalar annds och att repaationerna gors pka korrekt satt). Reservdalar finns under 10 ar.

EFFEKTTABELL

Effektnivå Typ av tillagning Använd nivå			(indikationen skall Forstås integreras med din erfarenhet och dina tillagningsvanor)
Maxeffekt	Boost Värna	koka	Perfekt für att snabbt få maträtten till kokpunkten, speziellt für vatten eller für att snabbvärä ma kokvästkör
	8-9 Fritera		Perfekt für att bryna, starta en tillagning, fritera djupfrysta livsmedel, snabbkoka
Hög effekt	7-8 Bryna	fräsa - koka - griljera	Perfekt für att fräsa, hälla rätter kokande, tillaga och griljera (für kortare period, 5-10 minuter)
	6-7	Bryna - koka - ønga - fräsa - griljera	Perfekt für att fräsa, hälla rätter småkokande, tillaga och griljera (für medellång period, 10-20 minutes), forvärma tillbehör
Medeleffekt	4-5 Koka	ønga - bryna - griljera	Perfekt für att ønga, hälla rätter småkokande, tillaga (für langre period). Fräsa ihop pasta medalandsen
	3-4	Koka - småkoka - koka ihop - fräsa ihop pasta medalandsen	Perfekt für langre kokning, (ris, säter, grytor, fisk) med vätska (tex vatten, vin, buljong, mjölk), für att fräsa ihop pasta medalandsen
	2-3		Perfekt für langre kokning, (ris, säter, grytor, fisk) med vätska (tex vatten, vin, buljong, mjölk)
Låg effekt	1-2	Smälta - Tina - varmhälla - fräsa ihop	Perfekt für att mjukgöra smör, försiktigt smälta choklad, Tina små mängder frusna livsmedel erfer for att varmhälla varmrätter (tex säter, soppor, minestronesoppor)
	1		Perfekt für att varmhälla nytillagade maträtter, värma risotto, och für att hälla temperaturen på upplägningsfat (med tillbehoret für induction)
OFF Nolleffekt	Avständningsyta		Spishallen ar i stand-by ell eravständg (det kan finnas värme kvar i plattorna, detta markeras med H)

ANMARKNING:

Dä du skall tillaga snabba rätter som kraver perfekt värmefördeling (till exempl pannkakor) på den dubbla kokzonen 28 cm (där sādan finns) rekommenderar vi att du använderett järn som inte ar störreän 24 cm i diameter. Vid fösiktig tillagning, tex for att smälta choklad ellsmör, rekommenderar vi att du använder enkelzon med minde diameter.
