BRUKSANVISNING ACM 860BF WHIRLPOOL

NORSK Installasjon Side 2 Bruksanvisning Side 74

Kassering av apparaten

DIN EGEN OG ANDRES SIKKERHET ER MEGET VIKTIG Denne bruksanvisningen og selve apparatet er utstyrt med viktige sikkerhetsmeldinger, som alltid må leses og følges.

Alle sikkerhetsmeldingene vil beskrive den mulige risikoen de henviser til og viser hvordan man reduserer faren for

personskader, materielle skader og elektrisk støt som følge av feil bruk av apparatet. Følg disse instruksene nøye:

- Apparatet må alltid frakobles strømnettet før installasjon.

- Installasjon og vedlikehold skal utføres av en autorisert elektriker i samsvar med produsentens instrukser og

gjeldende lokale sikkerhetsforskrifter. Forsøk aldri å reparere eller skifte ut noen del av apparatet dersom det

ikke uttrykkelig oppfordres til dette i bruksanvisningen.

- Det er påbudt å jorde apparatet.

- Strømledningen må være lang nok til at det innebygde apparatet kan tilkobles stikkontakten.

- For at installasjonen skal være i samsvar med gjeldende sikkerhetsforskrifter, må det monteres en flerpolet

bryter med en kontaktåpning på minst 3 mm.

- Unngå bruk av doble stikkontakter og skjøteledninger.

- Ikke dra i apparatets strømledning.

- De elektriske komponentene må ikke være tilgjengelige etter installasjonen.

- Apparatet er kun beregnet på mattilberedning i privat husholdning. Annen bruk er ikke tillatt (f.eks.

oppvarming av rom). Produsenten fraskriver seg ethvert ansvar for feil bruk eller feil innstilling av bryterne.

- Apparatet og tilgjengelige deler kan bli svært varme under bruk. Vær forsiktig så du ikke berører

varmeelementene. Barn under 8 år må holdes på avstand med mindre de er under tilsyn hele tiden.

- Tilgjengelige deler av ovnen kan bli varme under bruk. Pass på at barn ikke leker med apparatet.

- Berør aldri varmeelementene på apparatet under eller rett etter bruk. Pass på at ikke varme deler på apparatet

kan komme i kontakt med tekstiler eller annet brennbart materiale.

- Plasser aldri brennbart materiale på eller i nærheten av apparatet.

- Overopphetet fett og olje tar lett fyr. Vær alltid tilstede og pass på ved tilberedning av fett- eller oljeholdig mat.

- Dette apparatet kan brukes av barn fra 8 år og personer med reduserte fysiske, sensoriske eller mentale evner

eller manglende erfaring og kunnskap, hvis de har fått tilstrekkelig opplæring eller tilsyn vedrørende bruk av

apparatet på en trygg måte, og forstår farene som er involvert. Barn skal ikke leke med apparatet. Rengjøring

og brukervedlikehold må ikke utføres av barn uten tilsyn.

- På kokesonene må det aldri legges metallgjenstander som kjøkkenredskap (kniver, gafler, skjeer osv.), lokk eller

annet, da disse kan bli svært varme.

- Under apparatet skal det plasseres et skillepanel (følger ikke med).

- Dersom overflaten har sprekker, må du slå av apparatet for å unngå fare for elektrisk støt.

- Apparatet er ikke beregnet på å settes igang ved hjelp av en ekstern timer eller et separat fjernkontrollsystem.

- Steking med fett eller olje uten tilsyn på platetoppen kan være farlig og forårsake brann. Du må ALDRI forsøke å slukke

en brann med vann, men slå av apparatet og dekke flammene med f.eks. et lokk eller et brannteppe.

Brannfare: Ikke oppbevar gjenstander på kokeoverflatene.

- Ikke bruk damprengjøringsapparater.

- Metallgjenstander som f.eks. kniver, gafler, skjeer og lokk må ikke plasseres på platetoppen da de kan bli svært varme.

- Etter bruk må du slå av kokesonen med bryteren og ikke stole på grytedetektoren.

VIKTIG SIKKERHETSINFORMASJON Dette er faresymbolet, som gjelder sikkerheten og som advarer om mulig risiko for brukeren og andre.

Alle sikkerhetsmeldingene er merket med faresymbolet og følgende ord:

FARE Viser til en farlig situasjon som vil føre til alvorlige skader dersom den ikke

ADVARSEL Viser til en farlig situasjon som kan føre til alvorlige skader dersom den ikke

NORSK Installasjon Side 2 Bruksanvisning SideNO75

Håndtering av emballasjen

Emballasjematerialet er fullstendig resirkulerbart og er merket med resirkuleringssymbolet ( ). Det er svært viktig at emballasjematerialet avhendes ifølge

gjeldende miljøforskrifter.

Avfallsbehandling av apparatet

Dette apparatet er merket i samsvar med EU-direktiv 2002/96/EC om avhending av elektrisk og elektronisk utstyr (WEEE - Waste Electrical and Electronic Equipment).

Ved å sørge for at apparatet blir avfallsbehandlet på korrekt måte, bidrar du til å forebygge negative konsekvenser for mennesker og miljø.

Symbolet på produktet, eller på de medfølgende dokumentene, indikerer at dette apparatet ikke skal behandles som usortert restavfall, men at det må bringes til

• Bruk gryter og panner som har en diameter som tilsvarer kokesonene.

• Bruk kun gryter og panner som er helt flate i bunnen.

• La om mulig alltid lokket ligge på ved koking.

• Hvis du bruker trykkoker, kan du spare enda mer tid og strøm.

• Pass på at du plasserer pannen eller gryten midt på kokesonen som er markert på platetoppen.

- Dette apparatet som er beregnet på å komme i kontakt med næringsmidler, er i samsvar med bestemmelsen ( ) nr.1935/2004 og er prosjektert, bygget og

markedsført i samsvar med sikkerhetskravene i lavspenningsdirektivet 2006/95/CE (som erstatter 73/2 3/CEE og følgende endringer), og beskyttelseskravene i

“EMC”-direktivet 2004/108/CE.

Bruk en magnet for å kontrollere om kokeredskapet er egnet til induksjonsplatetoppen: Grytene er ikke egnet dersom de ikke er magnetiske.

- Pass på at ikke grytene og pannene er ru i bunnen, da det ellers kan oppstå riper på platetoppen. Kontroller kokeredskapene.

- Plasser aldri varme gryter eller panner oppå betjeningspanelet på platetoppen. Det kan føre til skader.

BESKYTTE MILJØET SAMSVARSERKLÆRING FØR BRUK VIKTIG: Dersom grytene ikke er av riktig størrelse, slår ikke kokesonene seg på. Bruk kun kokeredskap med symbolet “INDUKSJONSSYSTEM” (Figur på

For innbyggingsmål og installasjonsinstruksjoner se bildene på side 2.

Ved elektrisk tilkobling skal det benyttes en strømledning av typen H05RR-F som vist i tabellen under.

- Behold eller fjern metallbroene mellom skruene på klemmebrettet L1-L2 og N1-N2 i samsvar med koblingsskjemaet (se figur).

- Dersom ledningen er vedlagt, se koblingsinstruksjonene som følger med ledningen.

- Påse at alle seks skruene på klemmebrettet er tilstrammet etter tilkobling av ledningene.

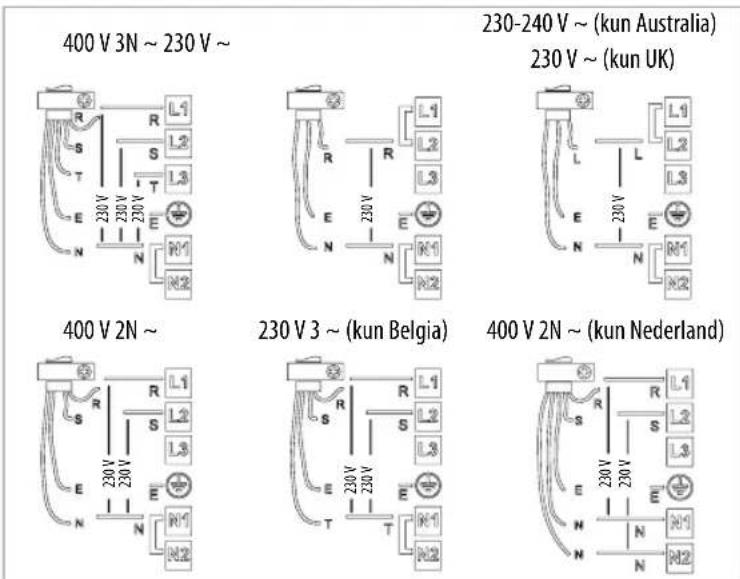

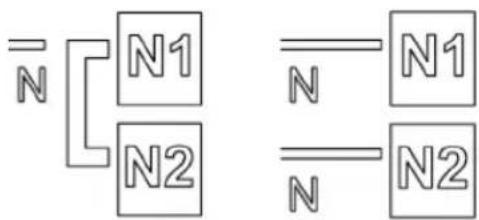

Eksempel med bro (venstre) eller uten (høyre). Se koblingsskjemaet for detaljer (broene kan være mellom L1-L2 og mellom N1-N2).

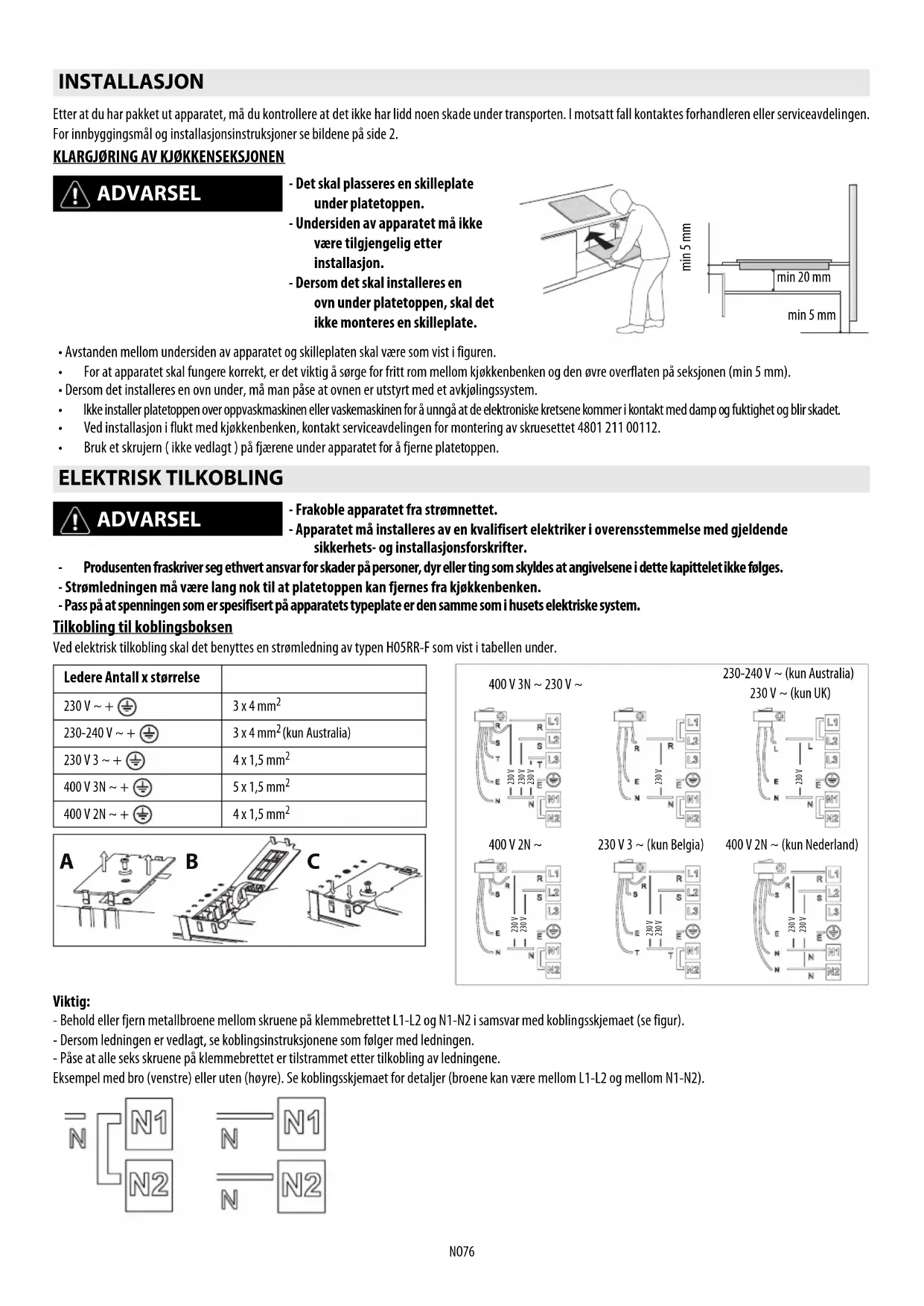

INSTALLASJON ADVARSEL

være tilgjengelig etter

ikke monteres en skilleplate.

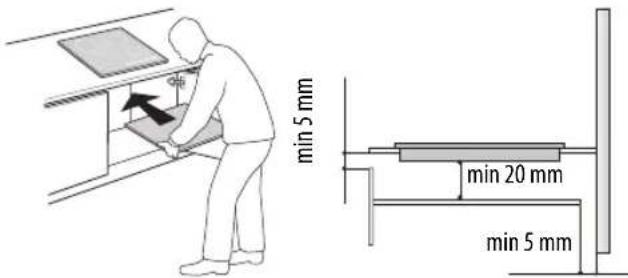

• Avstanden mellom undersiden av apparatet og skilleplaten skal være som vist i figuren.

• For at apparatet skal fungere korrekt, er det viktig å sørge for fritt rom mellom kjøkkenbenken og den øvre overflaten på seksjonen (min 5 mm).

• Dersom det installeres en ovn under, må man påse at ovnen er utstyrt med et avkjølingssystem.

• Ikke installer platetoppen over oppvaskmaskinen eller vaskemaskinen for å unngå at de elektroniske kretsene kommer i kontakt med damp og fuktighet og blir skadet.

• Ved installasjon i flukt med kjøkkenbenken, kontakt serviceavdelingen for montering av skruesettet 4801 211 00112.

• Bruk et skrujern ( ikke vedlagt ) på fjærene under apparatet for å fjerne platetoppen.

ELEKTRISK TILKOBLING ADVARSEL

- Frakoble apparatet fra strømnettet.

- Apparatet må installeres av en kvalifisert elektriker i overensstemmelse med gjeldende

sikkerhets- og installasjonsforskrifter.

- Produsenten fraskriver seg ethvert ansvar for skader på personer, dyr eller ting som skyldes at angivelsene i dette kapittelet ikke følges.

- Strømledningen må være lang nok til at platetoppen kan fjernes fra kjøkkenbenken.

- Pass på at spenningen som er spesifisert på apparatets typeplate er den samme som i husets elektriske system.

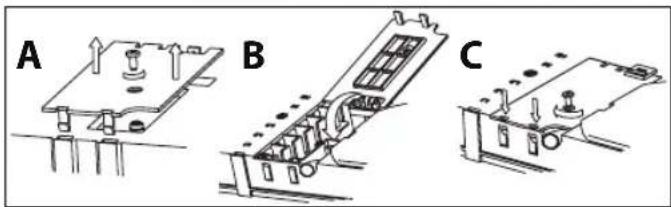

Ledere Antall x størrelse

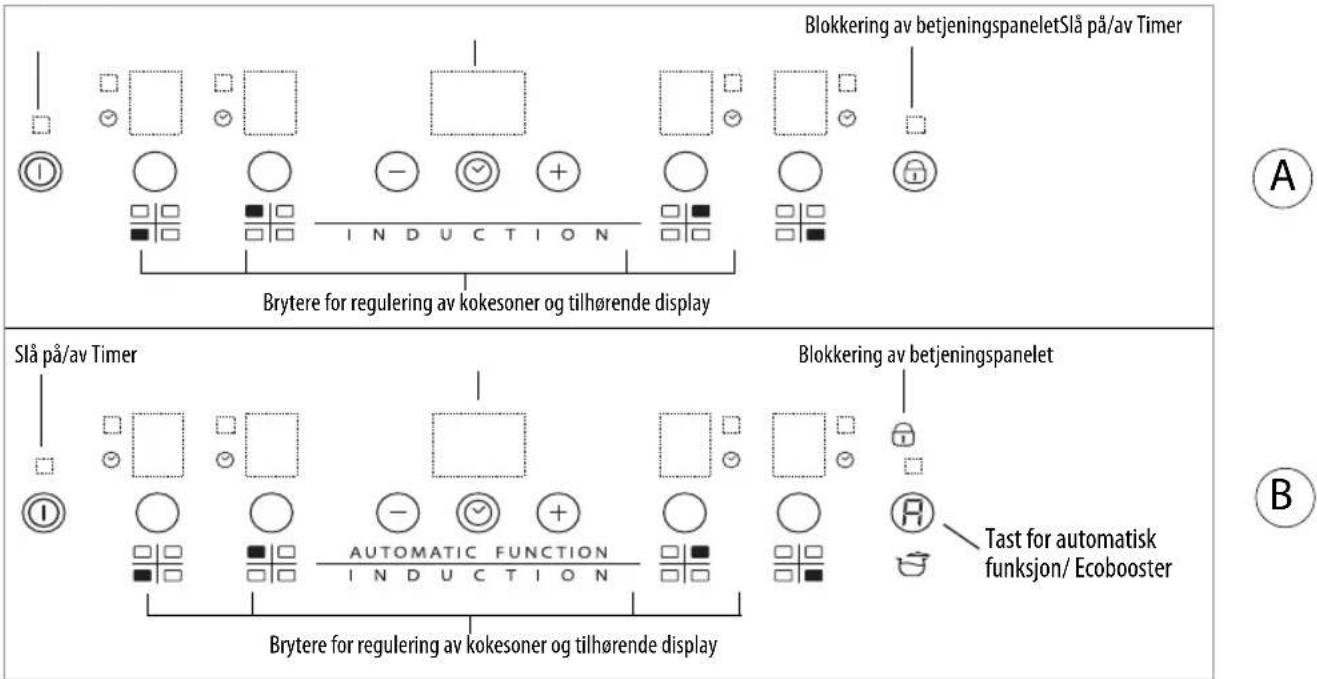

Beskrivelse av betjeningspanelet

Slå platetoppen på/av

Slå på platetoppen ved trykke i cirka 2 sekunder på tasten til displayene for kokesonene tennes. For å slå av displayene igjen, trykker man om igjen på samme tast

Alle kokesonene vil kobles ut.

Dersom platetoppen har vært i bruk, lyser restvarmeindikatoren “H” til kokesonene er avkjølt.

Dersom du ikke velger en funksjon innen 10 sekunder etter at du har slått på platetoppen, deaktiveres den automatisk.

Slå på og regulere kokesonene

Når platetoppen er slått på og gryten er satt på valgt kokesone, kan du velge kokesone med

tilhørende tast: på displayet vises nivå 5.

Hver kokesone har flere varmeinnstillinger som kan reguleres med tastene +/-, som går fra

“1”: minste effekt til “9”: høyeste effekt. Noen kokesoner er utstyrt med hurtigkok-funksjon

(Booster), som vises på displayet med bokstaven “P”.

Velg kokesone som skal slås av. Trykk på tilhørende tast (punktet nederst til høyre for effektnivået vil vises på displayet).

Trykk på tasten “-” slik at nivået innstilles på “0”.

For å slå av umiddelbart må du holde tasten for valg av kokesone inne i 3 sek. Nå er kokesonen slått av, og restvarmeindikatoren “H” tennes.

Blokkering av betjeningspanelet

Denne funksjonen sperrer brytere, slik at platetoppen ikke kan slås på ved en feiltakelse. For å aktivere blokkeringen av betjeningspanelet, slår du på platetoppen og trykker i tre

sekunder på tasten (eller tasten for automatisk funksjon/Ecobooster, på noen versjoner): Et lydsignal og en indikatorlampe under hengelåssymbolet viser at funksjonen er

aktivert. Alle funksjonene på betjeningspanelet er blokkert, bortsett fra Av-funksjonen. For å deaktivere blokkeringen av betjeningspanelet, gjentar du framgangsmåten for

aktivering. Det lysende punktet vil forsvinne og platetoppen kan igjen brukes.

Vann, væsker som er kokt over eller hvilken som helst gjenstand på tasten under symbolet, kan forårsake utilsiktet aktivering eller deaktivering av blokkeringen av

Tidsinnstilling (Timer)

Timeren er en tidsbryter som gjør det mulig å stille inn en tilberedningstid på maksimalt 99 minutter (1 time og 39 minutter). Funksjonen kan

brukes på alle kokesonene.

Velg kokesonen der du vil bruke timeren (et lysende punkt vises nede til høyre for indikatoren for effektnivå på displayet). Trykk på knappen med

klokkesymbolet og still inn ønsket tid med tastene “+” og “-” for timer-funksjonen (se figur). Noen få sekunder etter siste tastetrykk,

begynner timeren nedtellingen (et lysende punkt tennes ved siden av kokesonen der timeren er aktivert). Når tiden er ute, høres et lydsignal og

kokesonen slå seg automatisk av.

BRUKSANVISNING Brytere for regulering av kokesoner og tilhørende displayBlokkering av betjeningspaneletBrytere for regulering av kokesoner og tilhørende displaySlå på/av Timer Tast for automatisk

funksjon/ Ecobooster Blokkering av betjeningspaneletSlå på/av Timer

A B Indikatordisplay for varmeinnstillingIndikator for valgt kokesonePlassering av kokesoneNO78

Timeren kobles ut ved å trykke på tasten “-” til displayet viser “0:0” eller trykke i 3 sek. på tasten med klokkesymbolet.

Gjenta punktene over for å stille inn timeren på en annen kokesone. Timer-displayet viser alltid tiden som tilhører valgt kokesone eller den korteste.

For å endre eller slå av timeren må du trykke på tasten for valg av tilhørende kokesone.

Meldinger på betjeningspanelet

RestvarmeiIndikator.

Dersom displayet viser , er kokesonen fortsatt varm. I så fall er det for eksempel mulig å holde mat varm på den eller smelte smør

Når kokesonen er avkjølt, vil displayet slukke.

Indikator for feil eller ingen gryte.

Dersom ikke kokeredskapet passer til induksjonsplatetoppen din, er feil plassert eller ikke er av passende størrelse, vil indikasjonen “kokeredskap

fraværende” vises på displayet (se illustrasjonen ved siden av). Dersom det ikke registreres noe kokeredskap innen 60 sekunder, vil platetoppen koble

Noen modeller er utstyrt med spesialfunksjoner:

Hurtigkok-funksjon (Booster)

Med denne funksjonen som kun finnes på noen kokesoner kan man utnytte platetoppens effekt maksimalt (for eksempel for å koke opp vann hurtig). Trykk på tasten

“+” til displayet viser “P” for å aktivere funksjonen. Etter 10 minutters bruk med booster-funksjonen, stiller apparatet sonen automatisk inn på nivå 9.

Funksjonen stiller automatisk inn et effektnivå som passer til småkoking. Koble denne funksjonen inn etter å ha kokt opp maten, ved å trykke på tasten for tilhørende

kokesone og deretter på tasten .

Når du har slått platetoppen på og valgt kokesone , trykker du på tasten for å aktivere funksjonen. Platetoppen aktiverer automatisk en syklus som koker opp

vannet og opprettholder kokingen. På denne måten reduseres strømforbruket i forhold til den normale booster-funksjonen. Funksjonen finnes kun på kokesoner som

er merket med symbolet .

Denne platetoppen er utstyrt med demo-modus som gir deg mulighet til å kommunisere med betjeningspanelet uten å slå på tilhørende kokesoner. Prosedyren for aktivering og

deaktivering må utføres innen 60 sekunder fra det tidspunktet apparatet kobles til husets strømnett.

Trykk samtidig i 5 sekunder på de to ytterste tastene for valg av kokesone for å koble inn demo-modus: “dE” vises på midtdisplayet. Nå er det mulig å utforske funksjonene på

betjeningspanelet, funksjonen Lock og Unlock er aktivert også i demo-modus.

For å koble ut demo-modus må du gjenta prosedyren. Husk at det er nødvendig å koble platetoppen fra strømnettet og så koble den til igjen og utføre prosedyren innen 60

sekunder fra tilkoblingen.

VIKTIG: Ikke bruk gryteskrubber eller stålull. Slike produkter kan over tid føre til skader på glassoverflaten.

• Det anbefales å rengjøre platetoppen hver gang den har vært i bruk og har fått avkjølt seg, slik at ikke matrestene brenner seg fast og blir vanskelige å fjerne.

• Sukker og matvarer med høyt sukkerinnhold skader platetoppen og må fjernes umiddelbart.

• Salt, sukker og sand kan lage riper på glassoverflaten.

• Benytt en myk klut, tørkerull eller spesialprodukter for rengjøring av glasskeramiske platetopper (følg produsentens anvisninger).

• Les og følg instruksene i avsnittet “Bruksanvisning”.

• Forsikre deg om at det ikke er strømbrudd.

• Tørk godt av overflaten på platetoppen etter rengjøring.

• Hvis displayet viser en kode når du slår på platetoppen, må du sjekke i tabellen under.

• Hvis du ikke er i stand til å slå av platetoppen etter bruk, må du øyeblikkelig avbryte strømtilførselen.

Induksjonsplatetopper kan lage vislelyder eller knitring under normal bruk: Disse lydene kommer fra grytene på grunn av bunnens karakteristikker (for eksempel de

ulike lagene med materiale som den er laget av, eller en bunn som ikke er helt flat). Disse lydene varierer alt etter hva slags kokeredskap du bruker og matmengden

og viser ikke til en feil.

I tillegg er induksjonsplatetoppen utstyrt med et innvendig kjølesystem for å holde de elektroniske komponentene på en kontrollert temperatur: Det er derfor du kan

høre lyden av viften under bruk og også noen minutter etter at platetoppen er slått av. Dette er helt normalt og nødvendig for korrekt funksjon på apparatet.

Før du kontakter kundeservice

1. Forsikre deg om at du ikke kan løse feilen selv på bakgrunn av punktene under “Feilsøkingsliste”.

2. Slå av og på igjen apparatet for å se om problemet har løst seg.

Hvis feilen fremdeles er der, kontakt nærmeste kundeservice.

Dersom det er nødvendig med reparasjon, henvend deg til et autorisert servicesenter (som garanti for bruk av originale reservedeler og for en korrekt reparasjon).

Reservedeler er tilgjengelige i 10 år.

- Ikke bruk damprengjøringsapparater.

- Pass på at kokesonene er avslått og at restvarmeindikatoren (“H”) ikke vises før du rengjør

FEILSØKINGSLISTE FEILKODE BESKRIVELSE MULIGE ÅRSAKER LØSNING C81, C82

Betjeningspanelet slår seg av pga.

Strømtilkoblingen til platetoppen

har ikke riktig spenning

Sensoren registrerer en spenning som

er ulik den på strømtilkoblingen

Koble platetoppen fra strømnettet

og kontroller tilkoblingen

EFFEKTTABELL Effektnivå Tilberedningstype Bruk av nivåene

( en indikasjon som hjelp i tillegg til erfaring og tilberedningsvaner)

Boost Hurtig oppvarming

Ideell for rask temperaturøkning i maten eller hurtig oppkoking av vann eller rask oppvarming av kraft

8-9 Frityrsteke - koke

Ideell til bruning, starte tilberedning, steking av frysevarer, hurtig oppkoking

Ideell for mykgjøring av smør, smelting av sjokolade, tining av små frossenvarer og holde mat som

nettopp er tilberedt varm (eks. sauser, supper, grønnsaksupper)

Ideell for å holde mat som nettopp er tilberedt varm, tilsette smør til risotto og holde serveringsfat

varme (med tilbehør som egner seg for induksjon)

Platetopp i stand-by eller avslått (mulig gjenværende restvarme, indikert med H)DK81
