MANUALE UTENTE ACM 860BF WHIRLPOOL

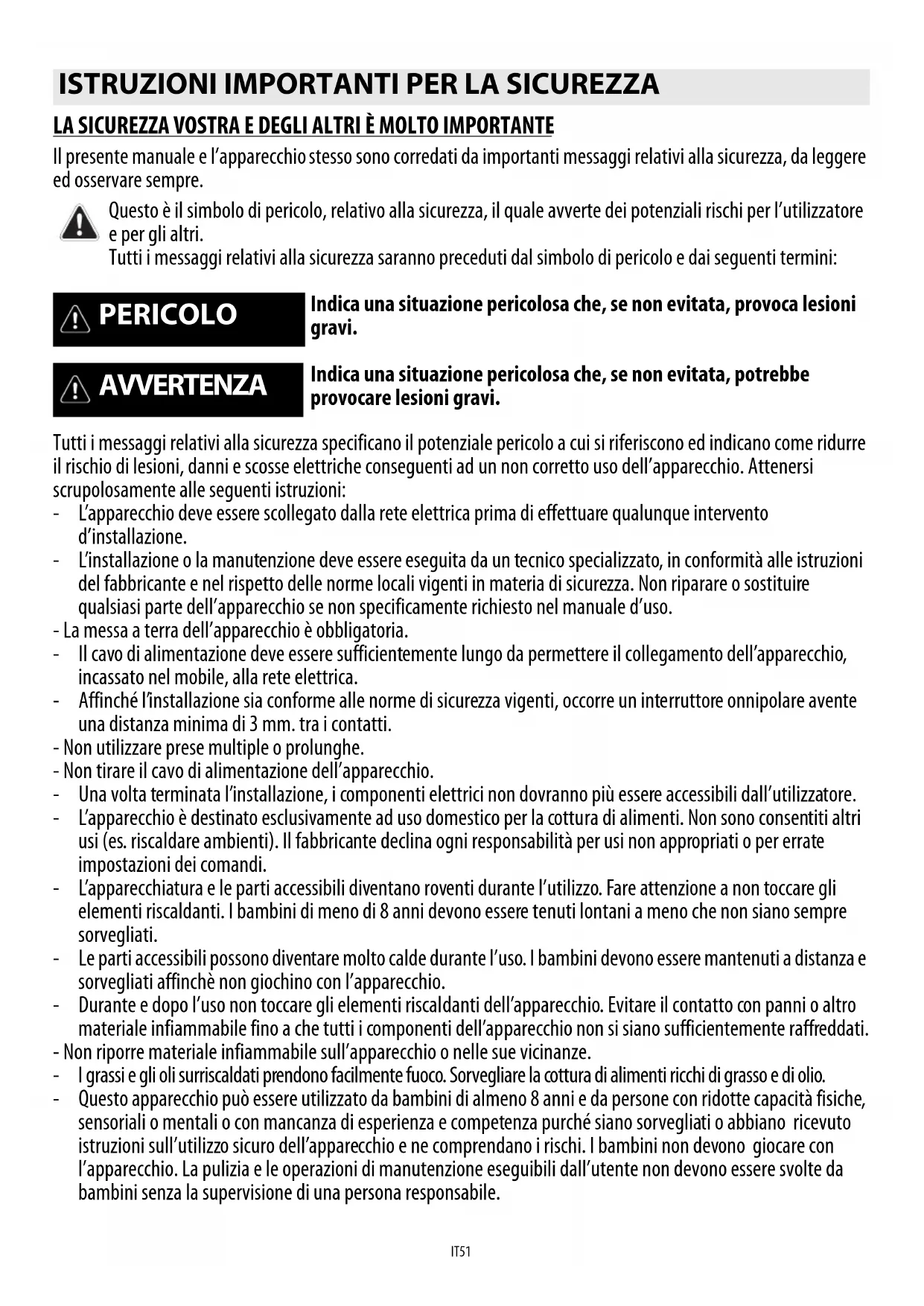

LA SICUREZZA VOSTRA E DEGLI ALTRI è MOLTO IMPORTANTE

Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre.

Qesto è il symbolo di pericolo, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri.

Tutti i messaggi relativi alla sicurezza saranno preceduti dal symbolo di pericolo e dai seguenti termini:

PERICOLO

Indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

AWVERTENZA

Indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo a cui si riferisce cono edindicano come ridurre il rischio di lesioni, danni e scosse elettriche consequenti ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni:

L'apparecchio deve essere scollegato alla rete elettrica prima di effettuare qualunque intervento d'installazione.
L'installazione o la manutenzione deve essere eseguita da un technique specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualiasi parte dell'apparecchio se non specificamente richiesto nel manuale d'uso.
-La messa a terra dell'apparecchio e obligatoria.
- Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio, incassato nel mobile, alla rete elettrica.
- Affinché l'installation saie conforme alle norme di sicurezza vigenti, occorre un erruttore onnipolare avente una distanza minima di 3 mm. tra i contatti.
- Nonutilizzare prese multiple o prolonghe.
- Non tirare il cavo di alimentazione dell'apparecchio.
- Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accesibili dall'utilizzatore.
- L'apparecchio è destinato esclusivamente ad uso domestico per la cottura di alimenti. Non sono consentiti altri usi (es. riscaldare ambienti). Il fabbricante declina agli responsabilità per usi non appropriati o per errate impostazioni dei comandi.
L'apparecchiatura e le parti accessibili divertano roventi durante l'utilizzo. Fare attenzione a non toccare gli elementi riscaldanti. I bambini di meno di 8 anni devono essere tenuti lontani a meno che non siano sempre sorvegliati.
Le parti accessibili possono divertare molto calde durante l'uso. I bambini devono essere mantenuti a distance e sorvegliati affinchè non giochino con l'apparecchio.
- Durante e dopo l'uso non toccare gli elementi riscaldanti dell'apparecchio. Evitare il contatto con panni o altro materiale infiammabile fino a che tutti i componenti dell'apparecchio non si siano sufficientemente raffreddati.
- Non ripore materiale inflammabile sull'apparecchio o nelle sue vicinanze.
I grassi e gli oli surriscaldati prendono disponibile fuoco. Sorvegliare la cottura di alimenti ricchi di grasso e di olio.
- Questo apparecchio può essere utilizzato da bambini di almeno 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza diesperienza e competenza perché siano sorvegliati o abbiano ricevuto istruzioni sull'utilizzo sicuro dell'apparechio e ne comprendano i rischi. I bambini non devono gliacare con l'apparechio. La pulizia e le operazioni di manutenzione eseguibili dall'utente non devono essere svolte da bambini sulla supervisione di una persona responsabile.

Non porre sulla zona di cottura oggetti metallici, quali utensili da cucina (coltelli, forchette, cucchiai, coperchi, etc.) perché potrebbero scaldarsi.
- E obbligatoria l'installazione di un pannello separatore, non fornito a corredo, nel vano sotto l'apparecchio.
Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scossa elettrica.
L'apparecchio non è destinato ad essereMESSO in funzione per mezzo di un temporizzatore esterno oppure di un
sistema di comando a distanza separato.
- La cottura non sorvegliata su un piano cottura con olio o grasso cui essere pericolosa e generare incendi. Non tentare MAI di spegnere le fiamme con acqua. Al contrario, spegnere l'apparecchio e soffocare le fiamme, ad esempio con un coperchio o una coperta antincendio.

Pericolo di incendio: non poggiare oggetti sulle superfici di cottura.

• Non usare pulitrici a vapore.
  Non appoggiare oggetti metallici come coltelli, forchette, cucchiai e coperchi sulla superficie del piano di cottura perché potrebbero surriscaldarsi.
• Dopo l'uso, spagnere l'elemento riscaldante con la manopola e non affidarsi al rilevatore di presenza della casseruola.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTI

Smaltimento imballaggio

Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal symbolo di riciclaggio (3). Le diverse parti dell'imballaggio non devono essere disperse nell'ambiente, ma smaltite in conformità alle norme stabilite delle autorità locali.

Smaltimento prodotto

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che lo prodotto sa smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali consequences negative per l'ambiente e la salute.

Il sibbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consecnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Risparmio energetico

Per ottenerile miglioririsultati si consiglia di:

Utilizzare tegami e pentole con diametro del fondo uguale a quello della zona di cottura.
- Utilizzare soltanto pentole e tegami con fondi piatti.
- Dove possibile, tenere il coperchio sulle pentole durante la cottura.
- Utilizzare la pentola a pressione, riduce ulteriormente il consumo di energia e il tempo di cottura.
- Posizione are la pentola nel centro della zona di cottura disegnata sul piano.

DICHIARAZIONE DI CONFORMITA (C)

• Questo apparecchio, destinato ad entrare a contatto con prodotti alimentari, è conforme al regolamento (C €) n.1935/2004 ed è stato progettato, costruito ed immesso sul mercato in conformità ai requisiti di sicurezza della direttiva "Bassa Tensione" 2006/95/CE (ché sostituisce la 73/2 3/CEE e successivi emendamenti), requisiti di protezione della direttiva "EMC" 2004/108/CE.

PRIMA DELL'UTILIZZO

IMPORTANTE: se le pentole non sono delle dimensioni corrente le zone cottura non si accendono. Utilizzare solo pentole che riportano il significato "SISTEMA A INDUZIONE" (Figura a lato). Prima di accendere il piano di cottura, posizionate la pentola sulla zona di cottura desiderata.

Per verificare che il recipiente sia adatto all piano cottura ad induzione servirsi di una calamita: le pentole non sono adatte se non sono rilevabili magnificamente.

Assicurarsi che il fondo delle pentole non sia ruvido perché potrebbe graffiare la superficie del piano cottura. Controllare le stoviglie.
Non appoggiare mai le pentole e le padelle calde sulla superficie del pannello di controllo del piano. Potrebbero derivarne danni.

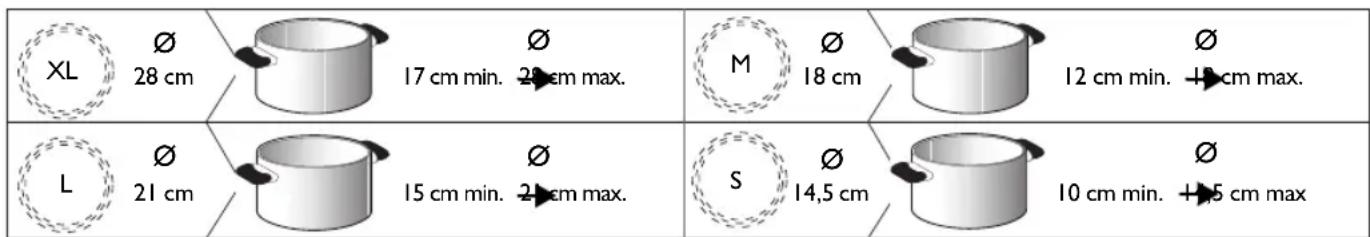

DIAMETRI FONDO PENTOLA CONSIGLIATI

INSTALLAZIONE

Dopo aver disimballato il prodotto verificare che non si sia danneggiato durante il trasporto e in caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per le dimensioni dell'incasso e per le istruzioni di installmente riferisi alle immagini a pagina 2.

PREDISPOZIONDELMOBILEPERINCASSO

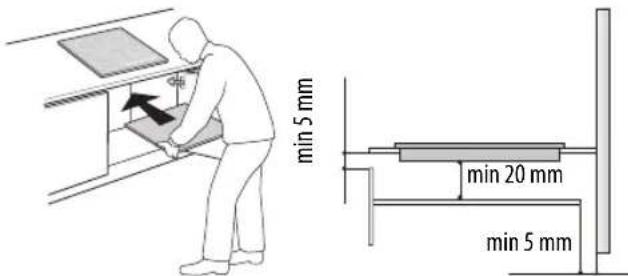

AVVERTENZA

• Installare un pannello separatore除去 il piano cottura.
  -La parte inferiore del prodotto non deve essere accessibile dopo l'installazione.
• Nel caso di installatione di un fornso sottopiano, non interporre il pannello separatore.

La distanza tra parte inferiore dell'apparecchio e il pannello divisorio delve rispettore le dimesioni riportate in figura.
Per un corretto funzionamento del prodotto non ostruire l'apertura minima tra piano di lavoro e il latero superiore del piano del mobile (min. 5 mm).
- Nel caso di installmente di un forn o sottopiano, accertarsi che il forn sa dotato di sistema di raffreddamento.
Evitare I' installatione del piano cottura sopra alla lavastoviglie o lavatrice affinche i circuiti elettronici non vengano a contatto con vapore ed umidita e quindi si danneggino.
- Nel caso d'installazione a filo, chiamare il servizio assistenza per richiedere il montaggio del kit viti 4801 211 00112.
Per la rimozione del piano utilizzare un cacciavite (non fornito) agendo sulle molle perimetrali nella parte inferiore del prodotto.

CONNECTION ALLA RETE ELETTRICA

AVVERTENZA

• Scollegare l'apparecchio alla rete elettrica.
• L'installazione deve essere effettuata da personale professionalmente qualificato a conoscenza delle norme vigenti in materia d'installazione e sicurezza.

Il costruttore declina agli responsabilità per anni a personi, animali o a cose in caso di mancata osservanza delle direttive fornite nel presente capitolo.
Il cavo di alimentazione deve essere sufficientemente lungo da permettere la rimozione del piano cottura dal piano di lavoro.
Assicurarsi che la tensione indicata sulla targhetta matricola posta sul fondo dell'apparechio corrisponda a quella dell'abitazione in cui verrà installato.

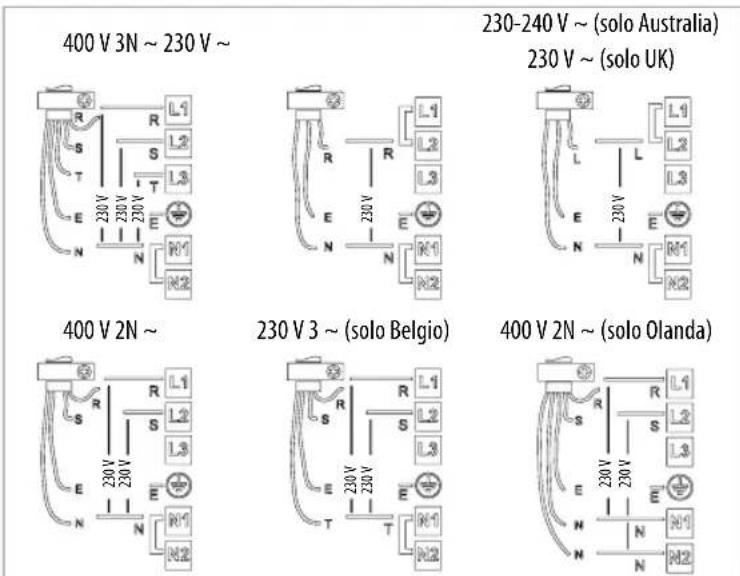

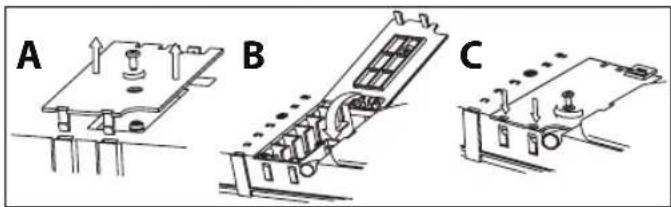

Connessione alla morsettiera

Per il collegamento elettrico servirsi di un cavo ditipo H05RR-F come da tabella tutto.

Conduitori Quantità x dimensione
230 V ~ + ½	3 x 4 mm²
230-240 V ~ + ½	3 x 4 mm² (solo Australia)
230 V 3 ~ + ½	4 x 1,5 mm²
400 V 3N ~ + ½	5 x 1,5 mm²
400 V 2N ~ + ½	4 x 1,5 mm²

Important:

• Mantenere o rimuovere i ponticelli metallici tra le viti della morsettiera L1-L2 e N1-N2 in accordo con lo schema connessioni (vedi figura).
• Se il cavo è presente in fornitura,fare riferimento alle istruzioni di collegamento allegate al cavo.
• Accertarsi che tutte le sei viti della morsettiera siano serrate nella connessione dei cavi.

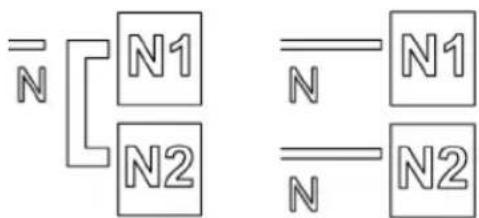

Ese pio di ponticello presente (sinistra) o rimosso (destra). Si veda lo schema connessioni per i dettagli (iponticelli possono essere tra L1-L2 e tra N1-N2).

ISTRUZIONI PER L'USO

Descrizione Pannello Comandi

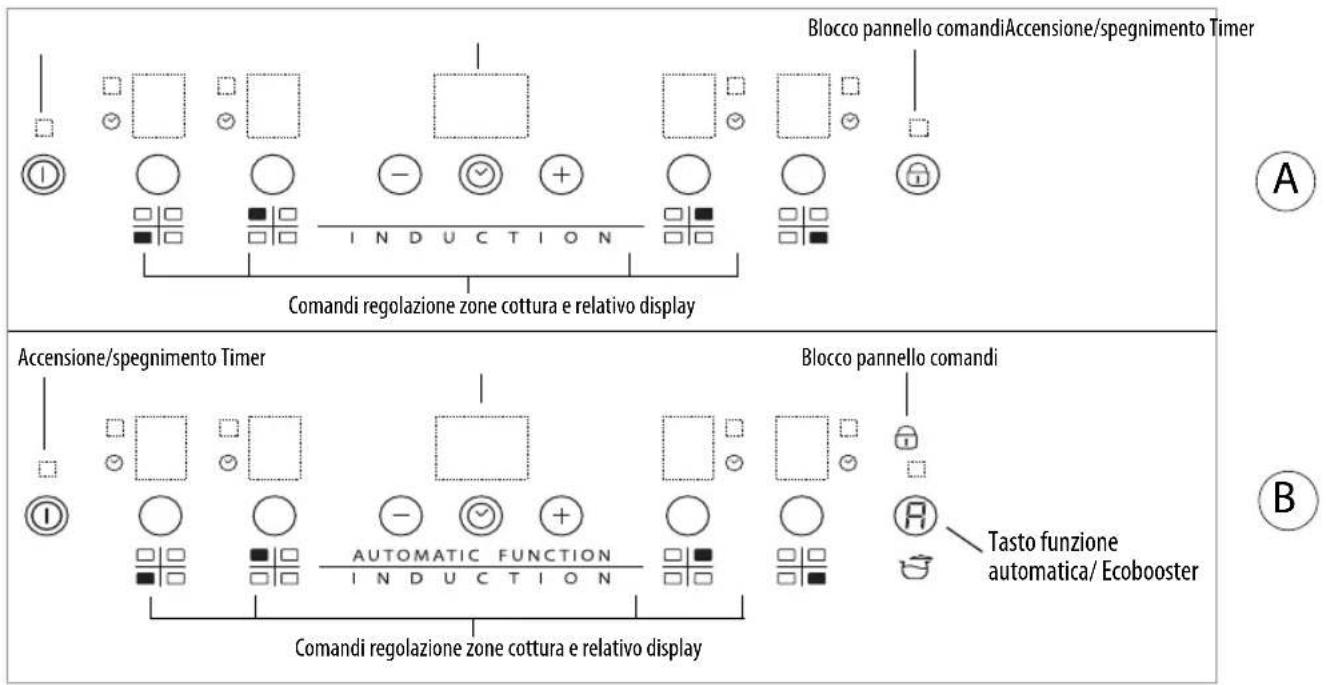

Pannello comandi

Accensione/spegnimento piano cottura

Per accendere il piano preme per circa 2 secondi il tasto ① finché non si illuminano i display delle zone di cottura. Per spegnere toccare lo stesso tasto sono allo spegnimento dei display. Tutte le zone di cottura vengono disattivate.

Qualora il piano fosse gi stato utilizzato l'indicatore del calorie residuo "H" resta attivo fino a raffreddamento delle zone di cottura.

Se entro 10 secondi après l'accensione del piano cottura non si selezione nessuna funzione,ippo si disattiva automaticamente.

Attivazione e Regolazione zone cottura

Display indicator potenza

Indicazione zona cottura selezionata

Posizionamento zona cottura

Una volta acceso il piano cottura e posizionata la pentola sulla zona prescelta, selezionare la zonatramite l'apposto tasto: sul display viene visualizzato il livello 5.

Ogni zona cottura ha diversi livelli di potenza, regolabili con i tasti +/- , che vanno da "1": potenza minima a "9": potenza massima. Alcune zone cottura hanno la funzione ebollizione rapida (Booster), visualizzata a display con la lettera "P".

Disattivazione zone cottura

Selezionare la zona cottura da spegnere. Premendo il tasto dedicato (il puntino in basso a destra del livello di potenza, viene visualizzato a display).

Premere itasto"--"fino a portare il livello a "0".

Per un spegnimento immediato tenere premuto per 3 sec il tasto di selezione zona. La zona di cottura si disattiva e compare l'indicatore "H" del calore residuo.

Blocco pannello comandi

La funzione blocca i comandi per prevenire l'attivazione accidentale del piano di cottura. Per attivare il blocco pannello comandi accendere il piano cottura, premere per tre secondi il tasto (oppure il tasto Automatic function/Eco Booster dove presente): un segnale acustico e un indicatoro luminoso vicino al simbolo del lucchetto segnalano l'avvenuta attivazione. Il pannello di comandi è bloccato ad eccezione della funzione di spegnimento. Per disattivare il blocco comandi ripetere la procedura di attivazione. Il puntino luminoso si spegne e il piano è nuovamente attivo.

La presenza di acqua, liquido fuoriuscito delle pentole o oggetti di qualsi gener posati sul tasto nellequivocare l'attivazione o la disattivazione involontaria del blocco pannello comandi.

Temporizatore (Timer)

Il timer è un interrottore orario che offre la possibilità di impostare una durata di cottura per un tempo massimo di 99 minuti (1 ora e 39 minuti) associabile a tutte le zone di cottura.

Selezionare la zona di cottura a cui si intende associare il timer (un puntino luminoso compare in basso a destra dell'indicatore del livello di potenza sul display), premere il pulsante con l'icona ad orologio impostare quando il tempo desiderato regolandosi con i tasti "+" e "-" della funzione timer (vedi figura). Dopo alcuni secondi dall'ultimo tocco, il timer comincia il conte alla rovescia (un puntino luminoso si accende di

fianco alla zona dove è stato attivato il timer). Allo scadere del tempo si attiva un segnale acustico e la zona di cottura si spegne automaticamente.

Per disattivare il timer preme il tasto " - " forn all'indicazione "0:0" sul display o premere per 3 sec il tasto con l'icona dell'orologio.

Per impostare il timer su una altra zona ripetete i punti sopra. Il display del timer visualizza sempre quello associato alla zona selezionata oppure quello più breve.

Per modifica o spegnimento timer è necessario premere il tasto di selezione zona a cui è associato.

Avvis del pannello comandi

Indicatore di calore residuo.

Il piano è dotato di un indicatore di calorie residuo per ciascuna zona di cottura. Tale significatore segnala quali sono le zone di cottura più a temperatura elevata.

Se il display visualizza, la zona di cottura è ancora calda. Se la zona presenta esta segnalazione è possibile, per esempio, mantenere calda una pietanza o far scigliere il burro.

Con il raffreddamento della zona di cottura, il display si spagne.

Indicatore di pentola non corretta o assente.

Qualora la pentola non fosse compatibile con il vostro piano ad induzione, fosse mal posizionata oppure non fosse delle dimensioni adatte, l'indicazione di "pentola assente" compare nel display (figura a lato). Se, entro 60 secondi, non viene rilevata nessuna pentola, il piano cottura si spegne.

Funzioni speciali

Aluni modelli sono dotati di funzioni speciali:

Funzione ebollizione rapida (Booster)

Funzione presente solo su alcune zone cottura che permette di sfruttare al massimo la potenza del piano (ad esempio per portare ad ebollizione rapidamente l'acqua). Per attivare la funzione, premere il tasto "+" fino a che il display visualizza "P". Dopo 10 minuti di utilizzo della funzione booster, l'apparecchio imposta automaticamente la zona al livello 9.

Automatic function

La funzione imposta automaticamente un livello di potenza adatto a mantenere la minima ebollizione. Attivare esta funzione dopo aver portato in ebollizione le pietanze, premendo prima il tasto relative alla zona e successivement il tasto 圆

Eco Booster E

Da piano cottura acceso e a piastra selezionata, premere il tasto E per attivare la funzione. Il piano cottura automaticamente attiva un ciclo che permette la bolitura e il mantenimento in ebollizione dell'acqua riducendo i consumi di energia elettrica rispetto alla normale funzione booster. La funzione è presente solo sulle zone di cottura che riportano il significolo

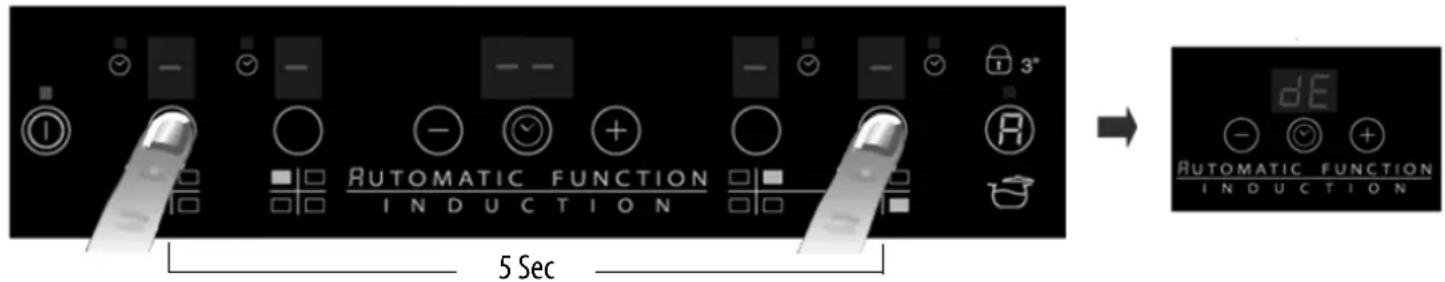

Modalità Demo

Qstio pio cttura e dotato della modalita demo che offre la possibiliti di interagire con il pannello comandi sanza attivare le zone di cottura corrispondenti. La procedura per l'attivazione e la disattivazione deve essere effettuata entro 60 secondi dal momento in cui i prodotto viene alimentato alla rete elettrica della propria abitazione.

Per inseire la modalità demo premere contemporaneamente per 5 secondi i due tasti di selezione zona più esterni: "dE" è visualizzato sul display centrale. Ora è possibile esplorer la funazionalità del pannello comandi, la funzione di Lock e Unlock è attivaanche in Demo Mode.

Per disinserire la modalita Demo, ripetere la procedura, ricordandi si che è necessario prima disconnettere il piano alla rete e poi riconnetterlo e esegure la procedura entro 60 secondi alla connessione.

Attivazione/disattivazione segnale acustico

Dopo aver acceso il piano cottura, tenere premuti contemporaneamente per almeno tre secondi il tasto "+" e il tasto di selezione più esterno sulla destra ("control panel lock").

AVVERTENZA

• Non usare pulitrici a getto di vapore.
• Prima di procedere alle operazioni di pulizia, assicurarsi che le zone di cottura siano spente e che l'indicazione di calore residuo ("H") via scomparsa.

IMPORTANTE: non utilizzato spugne abrasive, pagliette. Il loro impiego, col tempo, potrebbe rovinare il veto.

• Dopo agli uso, lasciare raffreddare il piano e pulirlo per rimuovere incrostazioni e macchie dovute a residui di cibo.
  Zucchero o alimenti ad alto contento zuccherino danneggiano il piano cottura e vanno rimossi immediatamente.
• Sale, zucchini e sabbia potrebbero graffiare la superficie del veto.
• Usare un panno morbido, carta assorbente da cucina o prodotti specifici per la pulizia del piano (atteners alle indicazioni del Fabbricante).

• Leggere e seguire le istruzioni della sezione "Istruzioni per l'uso".
• Controllare che non ci siano interruzioni della fornitura di corrente elettrica.
• Asciuagare bene la superficie del piano dopo averlo pulito.
• Se, accendendo il piano cottura, il display visualizza codici alfanumerici procedere secondo la seguente tabella.
• Dopo ave utilizzato il piano di cottura, se non riuscite a spegnerlo, disconnettere il piano alla rete elettrica.

CODICE ERRORE DESCrizIONE POSSIBILI CAUSE RIMOZIONE ERRORE
C81, C82	La zona comandi si spegne per temperatura troppo elevata	La temperature interna delle parti elettroniche è troppo alta	Aspettare che il piano si raffreddi prima di riutilizzarlo
F42 o F43	Il collegamento del piano non è del voltaggio giusto	Il sensore rileva una tension differente da quella di collegamento	Scollegare il piano alla rete e controllare il collegamento
F12, F21, F25, F36, F37, F40, F47, F56, F58, F60	Chiamare il servizio di assistenza e comuncare il codice d'errone

RUMORE GENERATO DAL PIANO COTTURA

I piani cottura ad induzione possono generare dei sibili o crepitii durante il normale funzionamento, quosti provengono delle pentole stesse a causa delle caratteristiche del fondo (per esempio diversi strati di materiale di cui è composto, fondo non piatto). Tali rumori variano a seconda del recipiente utilizzato e della quantità di cibo contentuta e non segnalano pertanto nessuna avaria.

Inoltre, il piano cottura ad induzione è dotato di unsystema di raffreddamento interno per tenere i componenti elettronici ad una temperatura controllata, per questo motivo durante il funzionamento e anche per alcuni minuti sui o spegnimento del piano cui quesseressere udibile il rumore del ventilatore. Tale condizione è assolutamente normale e indispensableale al corretto funzionamento del prodotto.

SERVIZIO ASSISTENZA

Prima di contattare il Servizio Assistenza

1. Verificare che non sia possibile risolvere da soli il problema sulla base dei puniti descritti in "Guida ricerca guasti".
2. Spagnere eriaccendere l'apparechio per accertarsi che l'inveniente sia stato owviato.

Se dopo i suddetti controli l'inconveniente permane, contattare il Servizio Assistenza più vicino.

Indicare sempre:

• una breve descrizione del guasto;
• il tipo e il modello esatto del prodotto;
  il numero Assistenza (e il numero che si trovato la parola Service sulla targhetto matricola),除去 tol l'apparecchio (sulla piastra metallica).
  ·i l y o s t r o i n d i r i z z o c o m p l e t o ；
• il vosto numero Telefonico.

SERVICE

Qualora si renda necessaria una riparazione, rivolgersi ad un Centro di Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione). I pezioni di ricambio sono disponibili per 10 anni.

TABELLA POTENZE
NOTA:

Livello di potenza Tipologia di cottura Utilizzo livello			(l'indicazione affianca l'esperienza e le abitudini di cottura)
Max potenza	Boost Riscaldare rapidamente		Ideale per innalzare in breve tempo la temperature del cibo fino a veloce ebollizione in caso di acqua o riscaldare velocemente liquidi di cottura
	8-9 Friggere - bollire		Ideale per rosolare,,iniziare una cottura,friggere prodotti surgelati,bollire rapidamente
Alta potenza	7-8	Rosolare - soffriggere - bollire - grigliare	Ideale per soffriggere,mantenere bolliture vivo,cuocere e grigliare(per breve durata,5-10 minuti)
	6-7	Rosolare - cuocere - stufare - soffrigere - grigliare	Ideale per soffrigere,mantenere bolliture leggere,cuocere e grigliare(per media durata, 10-20 minuti),preriscaldare accessori
Media potenza	4-5	Cuocere - stufare - soffrigere - grigliare	Ideale per stufare,mantenere bolliture delicate,cuocere (per lunga durata).Mantecare la pasta
	3-4	Cuocere - sobbollire - addensare - mantecare	Ideale per cotture prolongate (riso,sughi,arosti,pesce) in presenza di liquidi di accompagnamento (es.acqua,vino,brodo,latte),mantecare pasta
	2-3		Ideale per cotture prolongate (volumi inferiori al litro:riso,sughi,arosti,pesce) in presenza di liquidi di accompagnamento (es.acqua,vino,brodo,latte)
Bassa potenza	1-2	Fondere - scongelare - mantenere in caldo - mantecare	Ideale per ammorbidire il burro,fondere delicatamente il ciocolato,scongelare prodotti di piccole dimensioni e mantenere in caldo cibi appena cucinati (es.sughi,zuppe,minestroni)
	1		Ideale per il mantenimento in caldo di cibo appena cucinato,mantecare risotti et tenere in temperatura piatti di portata (con accessorio adatto all'induzione)
OFF	Potenza zero	Superficie di appoggio	Piano cottura in posizione di stand-by o spento (possibile presenza di calore residuo da fine cottura, segnalato con H)

In caso di preparazioni di breve durata che necessitano di una perfetta distribuzione di calorie (esempio pancake) sulla dopbia zona da 28 cm di diametro (dove presente) si consiglia di utilizzato recipienti non superiori a 24 cm di diametro. Per tipologie di cottura delicate (esempio fondere il ciocolato o burro) si consiglia di utilizzato le zone singole di diametro inferiore.
