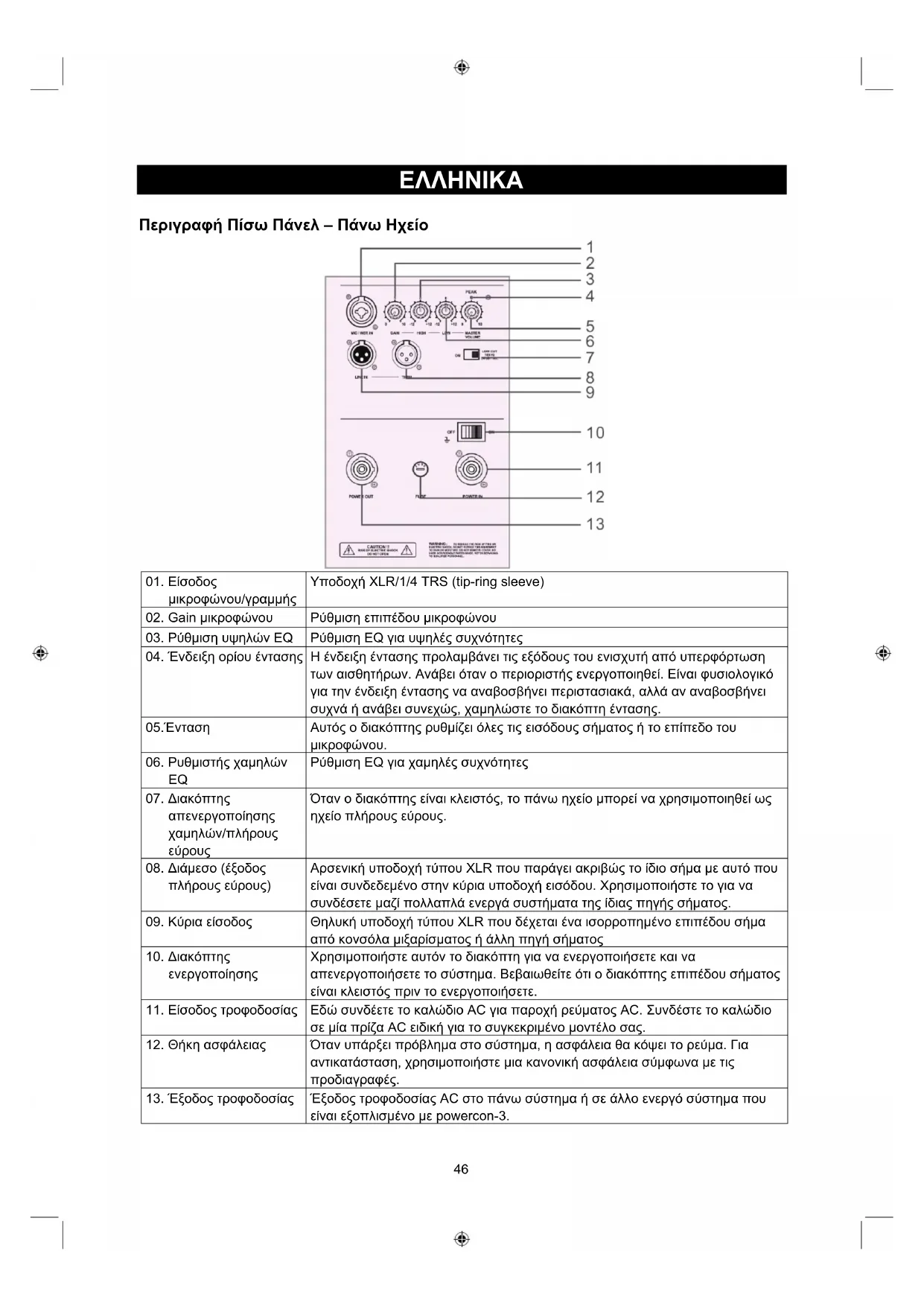

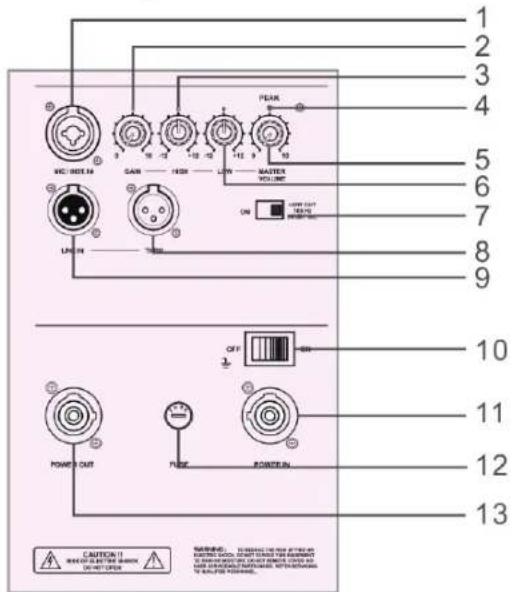

μικροφώνου/γραμμής Υποδοχή XLR/1/4 TRS (tip-ring sleeve)

02. Gain μικροφώνου Ρύθμιση επιπέδου μικροφώνου

03. Ρύθμιση υψηλών EQ Ρύθμιση EQ για υψηλές συχνότητες

04. Ένδειξη ορίου έντασης Η ένδειξη έντασης προλαμβάνει τις εξόδους του ενισχυτή από υπερφόρτωση

των αισθητήρων. Ανάβει όταν ο περιοριστής ενεργοποιηθεί. Είναι φυσιολογικό για την ένδειξη έντασης να αναβοσβήνει περιστασιακά, αλλά αν αναβοσβήνει συχνά ή ανάβει συνεχώς, χαμηλώστε το διακόπτη έντασης. 05.Ένταση Αυτός ο διακόπτης ρυθμίζει όλες τις εισόδους σήματος ή το επίπεδο του μικροφώνου.

06. Ρυθμιστής χαμηλών

Ρύθμιση EQ για χαμηλές συχνότητες

απενεργοποίησης χαμηλών/πλήρους

Όταν ο διακόπτης είναι κλειστός, το πάνω ηχείο μπορεί να χρησιμοποιηθεί ως ηχείο πλήρους εύρους.

πλήρους εύρους) Αρσενική υποδοχή τύπου XLR που παράγει ακριβώς το ίδιο σήμα με αυτό που είναι συνδεδεμένο στην κύρια υποδοχή εισόδου. Χρησιμοποιήστε το για να συνδέσετε μαζί πολλαπλά ενεργά συστήματα της ίδιας πηγής σήματος.

09. Κύρια είσοδος Θηλυκή υποδοχή τύπου XLR που δέχεται ένα ισορροπημένο επιπέδου σήμα

από κονσόλα μιξαρίσματος ή άλλη πηγή σήματος

ενεργοποίησης Χρησιμοποιήστε αυτόν το διακόπτη για να ενεργοποιήσετε και να απενεργοποιήσετε το σύστημα. Βεβαιωθείτε ότι ο διακόπτης επιπέδου σήματος είναι κλειστός πριν το ενεργοποιήσετε.

11. Είσοδος τροφοδοσίας Εδώ συνδέετε το καλώδιο AC για παροχή ρεύματος AC. Συνδέστε το καλώδιο

σε μία πρίζα AC ειδική για το συγκεκριμένο μοντέλο σας.

12. Θήκη ασφάλειας Όταν υπάρξει πρόβλημα στο σύστημα, η ασφάλεια θα κόψει το ρεύμα. Για

αντικατάσταση, χρησιμοποιήστε μια κανονική ασφάλεια σύμφωνα με τις προδιαγραφές.

13. Έξοδος τροφοδοσίας Έξοδος τροφοδοσίας AC στο πάνω σύστημα ή σε άλλο ενεργό σύστημα που

είναι εξοπλισμένο με powercon-3.47 Περιγραφή Πίσω Πάνελ – Sub Speaker

01. Πλήρες εύρος εισόδων Θηλυκή υποδοχή τύπου XLR που δέχεται ένα ισορροπημένου επιπέδου σήμα

από κονσόλα μιξαρίσματος ή άλλη πηγή σήματος

02. Ρυθμιστής επιπέδου

Subwoofer Ρυθμίζει το επίπεδο του subwoofer. Χρησιμοποιήστε αυτό ως σημείο εκκίνησης για τη ρύθμιση της ισορροπίας μεταξύ του subwoofer και του κυρίως

03. Ρυθμιστής συχνότητας Με αυτόν το διακόπτη μπορείτε να ρυθμίσετε τη συχνότητα του μπάσου από

40Hz ως 200Hz για να εξισορροπήσετε το μπάσο και τα πάνω ηχεία.

04. Ένδειξη ορίου έντασης Η ένδειξη έντασης προλαμβάνει τις εξόδους του ενισχυτή από υπερφόρτωση

των αισθητήρων. Ανάβει όταν ο περιοριστής ενεργοποιηθεί. Είναι εντάξει για την ένδειξη έντασης να αναβοσβήνει περιστασιακά, αλλά αν αναβοσβήνει συχνά ή ανάβει συνεχώς, χαμηλώστε το διακόπτη έντασης.

πλήρους εύρους) Αρσενική υποδοχή τύπου XLR που παράγει ακριβώς το ίδιο σήμα με αυτό που είναι συνδεδεμένο στην κύρια υποδοχή εισόδου. Χρησιμοποιήστε το για να συνδέσετε μαζί πολλαπλά ενεργά συστήματα της ίδιας πηγής σήματος.

ενεργοποίησης Χρησιμοποιήστε αυτόν το διακόπτη για να ενεργοποιήσετε και να απενεργοποιήσετε το σύστημα. Βεβαιωθείτε ότι ο διακόπτης επιπέδου σήματος είναι κλειστός πριν το ενεργοποιήσετε.

07. Είσοδος τροφοδοσίας Εδώ συνδέετε το καλώδιο AC για παροχή ρεύματος AC. Συνδέστε το καλώδιο

σε μία πρίζα AC ειδική για το συγκεκριμένο μοντέλο σας.

08. Θήκη ασφάλειας Όταν υπάρξει πρόβλημα στο σύστημα, η ασφάλεια θα κόψει το ρεύμα. Για

αντικατάσταση, χρησιμοποιήστε μια κανονική ασφάλεια σύμφωνα με τις προδιαγραφές.

09. Έξοδος τροφοδοσίας Έξοδος τροφοδοσίας AC στο πάνω σύστημα ή σε άλλο ενεργό σύστημα που

είναι εξοπλισμένο με powercon-3.

Μην εκθέτετε τα ηλεκτρονικά κυκλώματα σε υγρασία! Όταν το σύστημα βρίσκεται σε εξωτερικό χώρο, φροντίστε να το προστατεύετε από τη βροχή. Κρατήστε ποτά και άλλα υγρά μακριά από τις καμπίνες των ηχείων για την προστασία των ηλεκτρονικών εξαρτημάτων τους από βραχυκυκλώματα. Βεβαιωθείτε ότι οι αγωγοί στα πίσω πλαϊνά πάνελ είναι απαλλαγμένοι από βρωμιά κα ι το σύστημα αερίζεται σωστά, αλλιώς τα ηλεκτρονικά εξαρτήματα μπορεί να υπερθερμανθούν και να υποστούν ζημιά.48

Το σύστημα έχει ένα θηλυκό βύσμα XLR που δέχεται ένα ισορροπημένο σήμα στάθμης. Όταν συνδέετε ένα εξισορροπημένο σήμα, βεβαιωθείτε ότι πληροί τα πρότυπα AES (Audio Engineering Society): Αν συνδέσετε ένα μη εξισσοροπημένο σήμα στην είσοδο σήματος του συστήματος , βεβαιωθείτε ότι το υψηλό (θερμό) σήμα σύνδεσης είναι συνδεδεμένο στην υποδοχή νούμερο 2 και η μη ισσοροπημένη γείωση είναι συνδεδεμένη στη χα μηλή σύνδεση και η σύνδεση γείωσης στην εξισορρόπηση εισόδου. Αν υπάρχει πρόβλημα στη γείωση βρόχου, προσπαθήστε να συνδέσετε τη μη εξισορροπημένη σύνδεση γείωσης μόνο με τη γείωση χαμηλής σύνδεσης (υποδοχή 3), και να αφήσετε την είσοδο σύνδεσης γείωσης αποσυνδεδεμένη. Τα βύσματα εξόδου σας επιτρέπουν να συνδέσετε περισσότερα από ένα μπ άσα ή άλλα ηχεία στο σύστημα

Απλά συνδέστε όλα τα βύσματα στο πρώτο ηχείο και περάστε τα στο επόμενο ηχείο σαν βύσματα υποδοχών συνδέοντας έτσι πολλά ηχεία. Οι διάμεσοι είσοδοι ειναι συνδεδεμένοι απευθείας από την είσοδο πλήρους εύρους (χωρις ηλεκτρονικό κύκλωμα ενδιάμεσα) ,έτσι το σήμα που εξάγετε είναι ακριβώς ίδιο με το σήμα πο

Το σύστημα μπάσου έχει σχεδιαστεί για να τοποθετείται στο πάτωμα. Ποτέ μην επιχειρήσετε να κρεμάσετε το σύστημα από τις λαβές. Όπως με όλα τα ηλεκτρονικά εξαρτήματα, προστατεύστε το σύστημα από την έκθεση σε υγρασία. Αν κάνετε εγκατάσταση του συστήματος σε εξωτερικό χώρο, βεβαιωθείτε ότι είναι προστατευμένο αν αναμένεται βροχή. ΡΕΥΜΑ AC Βεβαιωθείτε ότι το σύστημα έχει συνδεθεί σε πρίζα που μπορεί να παρέχει τη σωστή τάση που καθορίζεται για το μοντέλο σας. Επίσης βεβαιωθείτε ότι η ηλεκτρική υπηρεσία μπορεί να παρέχει αρκετή ένταση για όλα τα εξαρτήματα που συνδεονται σε αυτήν. Προτείνουμε να χρησιμοποιηθεί μια ισχυρή παροχή εναλλασόμενου ρέυματος επειδή οι ενισχυτές έχ ουν μεγάλες απαιτήσεις ρεύματος στο εναλλασόμενο ρεύμα. Χαμηλής ποιότητας αναπαραγωγή του μπάσου συχνά προκαλείται από χαμηλή παροχή ρεύματος στους ενισχυτές. Ποτέ μην αφαιρείτε τη γείωση του καλωδίου της τροφοδοσίας του μπάσου ή άλλου εξαρτήματος. ΠΡΟ∆ΙΑΓΡΑΦΕΣ OSP-SX110ta OSP-SX112ta ΠΑΝΩ / 10” ΠΛΗΡΕΣ ΕΥΡΟΣ ΠΑΝΩ / 12” ΠΛΗΡΕΣ ΕΥΡΟΣ Καμπίνα Μεσαία / Υψηλά Μεσαία / Υψηλά Πλήρες εύρος Πλήρες εύρος Διαμόρφωση Συμπαγές αμφίδρομο Συμπαγές αμφίδρομο Αντίσταση 4 Ohms 4 Ohms Ονομαστική Ισχύς RMS 200 Watts 300 Watts SPL 1w/1m 100 dB 101 dB Απόκριση Συχνότητας (-10dB) 55-20KHz 45-20KHz Κάλυψη Γωνίας 90°×40° 90°×40° Συχνότητα Crossover 3000 Hz 2000 Hz Προστασία Πηνίου Μεγαφώνου PTC PTC Στοιχεία Υψηλών 1” Οδηγός 1” Οδηγός Στοιχεία Μεσαίων (Χαμηλών) 1x10/200 1x12/300 10” 12”49 Υλικό Κόντρα Πλακέ 18mm Κόντρα Πλακέ 18mm Φινίρισμα Μαύρη λάκα Μαύρη λάκα Διαστάσεις (w x h x d cm) 36x56x38 42x62x43 Καθαρό Βάρος (kg) 19 25 OSP-SX115sa OSP-SX118sa SUB-WOOFER / 15” SUB-WOOFER / 18” Εύρος Συχνοτήτων: 40Hz-200Hz 40Hz-200Hz SPL 1W/1m: 102 dB 102 dB Μέγιστο SPL@1m: 124 dB 124 dB Τύπος Εισόδου: Διαφορική εξισορρόπηση Διαφορική εξισορρόπηση Αντίσταση Εισόδου: 20K Ohms 20K Ohms Είσοδος Προστασίας: Προστασία επιπέδου Προστασία επιπέδου Αισθητήρας Χαμηλής Συχνότητας Διάμετρος: 15” (386mm) 18” (463mm) Διάμετρος Πηνίου Μεγαφώνου: 4” (99.2mm) 4” (99.2mm) Ενισχυτής Χαμηλών Συχνοτήτων Ονομαστική Ισχύς: 600 Watts RMS 600 Watts RMS Ονομαστική THD: <0.03% <0.03% Αμερική 120 V, 60 Hz 120 V, 60 Hz Ευρώπη 230 V, 50 Hz 230 V, 50 Hz Υλικό Καμπίνας Κόντρα Πλακέ 18mm Κόντρα Πλακέ 18mm Διαστάσεις (w x h x d cm) 47x58x60 50x66x60 Καθαρό Βάρος (Kg) 38 44 Οδηγίες ασφαλείας: Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις). Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα. Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
