Produkttyp	Högtalare aktiv (förstärkt högtalare)
Märke	Konig
Modell	OSPSX110TA
Konfiguration	2-vägs kompakt
Nominell impedans	4 Ohm
Nominell RMS-effekt	200 Watt
Ljudtrycksnivå 1W/1m	100 dB
Frekvensrespons (-10dB)	55 Hz – 20 kHz
Täckningsvinklar	90° x 40°
Delningsfilterfrekvens	3000 Hz
Diskantelement	1" talspolemotor
Baselement	1 x 10" (200 W)
Material på hölje	18 mm plywood
Ytbehandling	Svart lack
Mått (B x H x D)	36 x 56 x 38 cm
Netto vikt	19 kg
Strömförsörjning	120 V / 60 Hz (USA) eller 230 V / 50 Hz (Europa)
Ingångar	XLR hona huvud, XLR/TRS mikro, jack 1/4"
Utgångar	XLR hane (link), Powercon (strömförsörjning ut)
Kontroller	Huvudvolym, mikroförstärkning, EQ bas/diskant, lågpassbrytare
Skydd	Toppbegränsare, säkring
Underhåll	Rengöring med torr trasa. Använd inte lösningsmedel.
Säkerhet	Utsätt inte för fukt. Koppla ur före reparation.
Garanti	Garantin gäller inte vid modifiering eller felaktig användning.

Vanliga frågor - OSPSX110TA KONIG

Hur ansluter man en mikrofon till högtalaren?

Använd mikrofoningången/linjeingången XLR/1/4 TRS (jack) på baksidan av den övre högtalaren. Justera nivån med mikroförstärkningsreglaget. Var noga med att inte överstyra signalen.

Kan jag använda högtalaren ensam utan baslåda?

Ja, ställ omkopplaren för lågpass/fullt omfång (06) på Av för att använda den övre högtalaren som fullregisterhögtalare. Dock kommer basfrekvenserna att begränsas av högtalarens storlek.

Vad gör jag om toppindikatorn (Peak) tänds ofta eller konstant?

Toppindikatorn visar att begränsaren är aktiv för att undvika överstyrning. Om den blinkar ofta eller lyser konstant, sänk huvudvolymen eller mikroförstärkningen för att minska insignalnivån.

Hur kopplar man ihop flera aktiva högtalare?

Använd linkutgången (XLR hane) från den första högtalaren för att ansluta till huvudingången (XLR hona) på nästa högtalare, och så vidare. Signalen är identisk på utgången, så du kan kedja flera högtalare.

Vad är skillnaden mellan huvudingången och mikrofoningången?

Huvudingången (XLR hona) är avsedd för linjenivåsignal (mixerbord, ljudkälla). Mikrofoningången (XLR/TRS) har en förförstärkare med förstärkningskontroll anpassad för mikrofoner. Använd inte en mikrofon på huvudingången utan extern förförstärkare.

Kan jag använda en obalanserad kabel med denna högtalare?

Ja, men följ denna kabeldragning: anslut varm signal (pinne 2) och jord (pinne 1) på den balanserade ingången. Lämna pinne 3 (kall) oansluten. Vid jordloop, prova att bara ansluta jord till pinne 3.

Hur ställer man in utjämning (EQ)?

Använd EQ-reglagen för bas (Low) och diskant (High) på baksidan. Vrid dem medurs för att öka motsvarande frekvens. Justera efter dina akustiska preferenser och typ av ljudinnehåll.

Vad gör jag om säkringen går?

Koppla bort enheten från elnätet. Byt ut säkringen mot en identisk modell (samma märkström, standardtyp) som finns i avsett utrymme. Om problemet kvarstår, låt en kvalificerad tekniker kontrollera enheten.

Kan jag hänga upp högtalaren i handtagen?

Nej, handtagen är inte avsedda att bära vikt i upphängning. Högtalaren är avsedd att placeras på golvet. Försök aldrig att hänga upp den i handtagen.

Hur rengör jag enheten?

Använd en torr, mjuk trasa för att torka av ytan. Använd inte lösningsmedel, alkohol eller slipande rengöringsmedel som kan skada ytfinishen. Se till att enheten är urkopplad före rengöring.

BRUKSANVISNING OSPSX110TA KONIG

Aktivt högtalarsystem 15" + 12"

MANUAL DE UTILIZARE (p. 42)

Sistem activ de difuzoare 15" + 12"

BRUGERVEJLEDNING (p. 50)

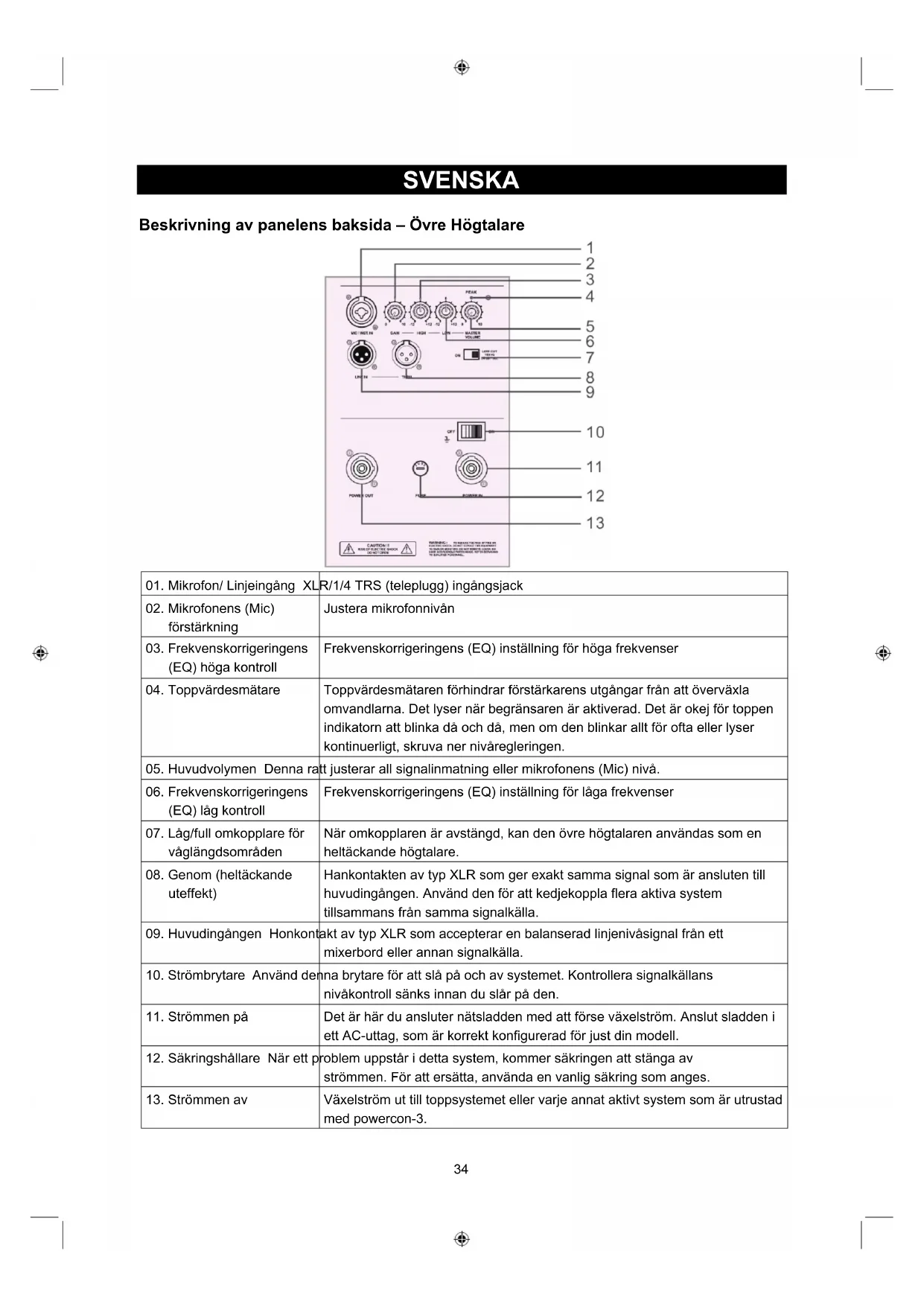

Beskrivning av panelens baksida – Övre Högtalare

1 2 3 4 5 6 7 8 9 10 11 12 13 CAUTION 13 BEED OR BUTTER SHOCK DEMO COUNTER POWER OUT PRESS INFORMATION IN PEAK MAKING VOLUME ON LIFE COOL BEETROOT OFF COAL

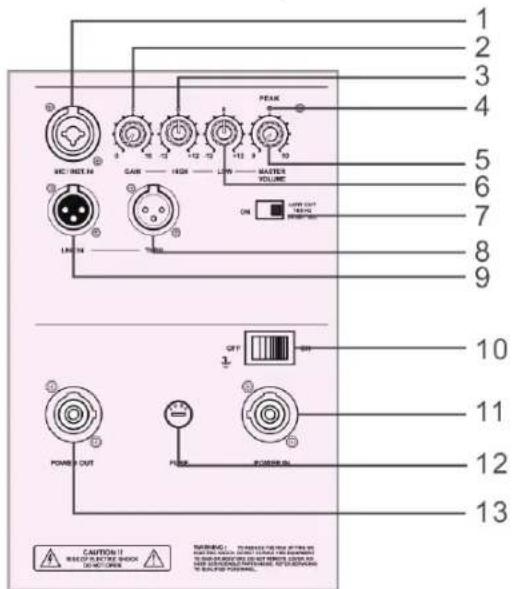

01. Mikrofon/ Linjeingång XLR/1/4 TRS (teleplugg) ingångsjack
02. Mikrofonens (Mic) förstärkning	Justera mikrofonnivån
03. Frekvenskorrigeringens (EQ) höga kontroll	Frekvenskorrigeringens (EQ) inställning för höga frekvenser
04. Toppvärdesmätare	Toppvärdesmätaren förhindrar förstärkarens utgångar från att överväxla omvandlarna. Det lyser när begränsaren är aktiverad. Det är okej för toppen indikatorn att blinka då och då, men om den blinkar allt för ofta eller lyser kontinuerligt, skruva ner nivåregleringen.
05. Huvudvolymen Denna ratt justerar all signalinmatning eller mikrofonens (Mic) nivå.
06. Frekvenskorrigeringens (EQ) låg kontroll	Frekvenskorrigeringens (EQ) inställning för låga frekvenser
07. Låg/full omkopplare för våglängdsområden	När omkopplaren är avstängd, kan den övre högtalaren användas som en heltäckande högtalare.
08. Genom (heltäckande uteffekt)	Hankontakten av typ XLR som ger exakt samma signal som är ansluten till huvudingången. Använd den för att kedjekoppla flera aktiva system tillsammans från samma signalkälla.
09. Huvudingången Honkontakt av typ XLR som accepterar en balanserad linjenivåsignal från ett mixerbord eller annan signalkälla.
10. Strömbrytare Använd denna brytare för att slå på och av systemet. Kontrollera signalkällans nivåkontroll sänks innan du slår på den.
11. Strömmen på	Det är här du ansluter nätsladden med att förse växelström. Anslut sladden i ett AC-uttag, som är korrekt konfigurerad för just din modell.
12. Säkringshållare När ett problem uppstår i detta system, kommer säkringen att stänga av strömmen. För att ersätta, använda en vanlig säkring som anges.
13. Strömmen av	Växelström ut till toppsystemet eller varje annat aktivt system som är utrustad med powercon-3.

Beskrivning av panelens baksida – Subwoofer

01. Heltäckande ineffekt	Honkontakt av typ XLR som accepterar en balanserad linjenivåsignal från ett mixerbord eller annan signalkälla.
02. Nivåkontroll för Subwoofer	Justerar nivån till Subwoofer. Använd detta som utgångspunkt för fastställande av balans mellan Subwoofer och huvudhögtalare.
03. Frekvensreglering	Med denna kontroll kan du justera basfrekvensen från 40 Hz till 200 Hz för att balansera bas och de övre högtalarna.
04. Begränsa toppvärdesmätaren	Toppvärdesmätaren förhindrar förstärkarens utgångar från att överväxla omvandlarna. Det lyser när begränsaren är aktiverad. Det är okej för toppvärdesmätaren att blinka ibland, men om den blinkar ofta eller lyser konstant, skruva ner nivåkontrollen.
05. Genom (heltäckande uteffekt)	Hankontakten av typ XLR som ger exakt samma signal som är ansluten till huvudingången. Använd den för att kedjekoppla flera aktiva system tillsammans från samma signalkälla.
06. Strömbrytare Använd	denna brytare för att slå på och av systemet. Kontrollera signalkällans nivåkontroll sänks innan du slår på den.
07. Strömmen på	Det är här du ansluter nätsladden med att förse växelström. Anslut sladden i ett AC-uttag, som är korrekt konfigurerad för just din modell.
08. Säkringshållare När ett	problem uppstår i detta system, kommer säkringen att stänga av strömmen. För att ersätta, använda en vanlig säkring som anges.
09. Strömmen av	Växelström ut till toppsystemet eller varje annat aktivt system som är utrustad med powercon-3.

TIPS

Utsätt inte elektroniska kretsar för fukt!

När systemet befinner sig utomhusmiljö, se till att skydda det från regn. Undvik att ha drycker och alla andra vätskor i närheten av skåpen för att skydda dess elektroniska komponenter från kortslutningar.

Säkerställa att ledningarna i skåpens bakre paneler är fria från smuts och att systemet är väl ventilerat, annars kan elektroniska komponenter komma att överhettas och ta skada.

ANSLUTNINGAR

Systemet har en honkontakt XLR ingång som accepterar en balanserad linjenivå signal.

När du ansluter en balanserad signal, se till att den är kopplad till AES (Audio Engineering Society) standard:

Om du ansluter en obalanserad signal till systemets balanserade ingång, vara säker på att signalanslutningen hög (varm) är kopplad till stift 2 och den obalanserade jordanslutningen är kopplad till de låga och jordanslutningarna av den balanserade ingången. Om det finns ett grund-loop problem (felkoppling), försök ansluta den obalanserade jordanslutningen bara till ingången för låganslutning (stift 3), och lämna ingången för jordanslutningen frånkopplad.

Genom de anslutningarna för uteffekt, gör att du kan ansluta mer än en bas eller andra aktiva högtalare till systemet.

Sätt bara in de heltäckande ingångarna till den första högtalaren, och jämka samman den högtalaren genom uttagen till nästa högtalare som ingångar, och så vidare, kedjekoppling med flera högtalare. Den kopplande pluggen är kopplad direkt från den heltäckande ingångsanslutningen (det finns ingen elektronisk krets mellan), så att signalen som kommer ut genom jackuttaget är exakt samma som signalen som går in.

PLACERING

Bassystemet är utformat för att placeras på golvet.

Försök aldrig att suspendera systemet via handtagen. Som med alla elektriska komponenter, skydda systemet från fukt.

Om du ställer upp systemet för utomhusbruk, se till att de är under tak om du förväntar dig regn.

VÄXELSTRÖM

Kontrollera att systemet är anslutet till ett uttag som kan leverera rätt spänning som anges för din modell. Se också till att den elektriska källan kan leverera tillräckligt med strömstyrka för alla komponenter som är anslutna till den. Vi rekommenderar att en stark leverans av växelström används, eftersom förstärkarna ställer höga krav på AC linjen.

Dålig basprestanda orsakas ofta av en svag AC till förstärkare. Ta aldrig bort jordstiften på nätsladden från basen eller någon annan komponent.

TEKNISKA SPECIFIKATIONER

OSP-SX110ta OSP-SX112ta
TOPP/ 10" HELTÄCKANDE TOPP/12" HELTÄCKANDE

Skåp	Mellan/Hög	Mellan/Hög
	Heltäckande	Heltäckande
Konfiguration Kompakt 2-vägs Kompakt 2-vägs
Nominell Impedans 4 Ohm 4 Ohm
Märkeffekt RMS 200 watt 300 Watt
SPL 1w/1m	100 dB	101 dB
Frekvensomfång	(-10dB) 55-20KHz	45-20KHz
Bevakningsvinkel	90°×40°	90°×40°
Delningsfrekvens	3000 Hz	2000 Hz
Skydd för ljudspole	PTC	PTC
Hög komponenter	1" Driver	1" Driver
Mellan (låg) komponenter	1x10/200	1x12/300
	10"	12"
Material	Plywood 18mm	Plywood 18mm
Finish	Svart lack	Svart lack
Mått (w x h x d cm)	36x56x38	42x62x43
Nettovikt (kg) 19	25

OSP-SX115sa OSP-SX118sa

	SUB-WOOFER/15"		SUB-WOOFER/18"
Frekvensområde:	40Hz-200Hz		40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
14W (max.) ) SPL@1m: 124 dB 124 dB
Typ av ineffekt: Balanserad differential Balanserad differential
Ingångsimpedans: 20K Ohms 20K Ohms
Ingångsskydd:	Nivåskydd		Nivåskydd
Låg-frekvens omvandlare
Diameter: 15" (386mm) 18" (463mm)
Ljudspolens Diameter: 4" (99.2mm) 4" (99.2mm)
Lågfrekvent effektförstärkare
Märkeffekt:	600 watt RMS	600 watt RMS
Klassad THD:	<0,03%	<0,03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Skåpmaterial	Plywood 18mm	Plywood 18mm
Mått (w x h x d cm)	47x58x60 50x66x60
Nettovikt (Kg)	38.	44.

För att minska risken för elektriska stötar bör denna produkt ENDAST öppnas av behörig tekniker när service behövs. Dra ut strömkabeln från eluttaget och koppla ur all annan utrustning om något problem skulle uppstå. Utsätt inte produkten för vatten eller fukt.

Underhåll:

Rengör endast med torr trasa. Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.

Garanti:

Ingen garanti gäller vid ändringar eller modifieringar av produkten eller för skador som har uppstått på grund av felaktig användning av denna produkt.

Allmänt:

Utseende och specifikationer kan komma att ändras utan föregående meddelande.

Alla logotyper och produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed erkända som sådana.

Behåll bruksanvisningen och förpackningen för eventuellt framtida behov.

Obs!

Produkten är märkt med denna symbol som betyder att använda elektriska eller elektroniska produkter inte får slängas bland vanliga hushållssopor. Det finns särskilda återvinningssystem för dessa produkter.
