Tuotetyyppi	Aktiivikaiutin (vahvistettu kaiutin)
Merkki	Konig
Malli	OSPSX110TA
Kokoonpano	2-tie kompakti
Nimellisimpedanssi	4 Ohm
Nimellisteho RMS	200 Wattia
Äänenpaine 1W/1m	100 dB
Taajuusvaste (-10dB)	55 Hz – 20 kHz
Peittokulmat	90° x 40°
Jakotaajuus	3000 Hz
Korkeataajuuselementti	Puhekelamoottori 1"
Matalataajuuselementti	1 x 10" (200 W)
Kotelomateriaali	Vaneri 18 mm
Pintakäsittely	Musta lakka
Mitat (L x K x S)	36 x 56 x 38 cm
Nettopaino	19 kg
Virtalähde	120 V / 60 Hz (USA) tai 230 V / 50 Hz (Eurooppa)
Tulot	Pää-XLR naaras, XLR/TRS mikrofoni, 1/4" jack
Lähdöt	XLR uros (monitoroitu), Powercon-liitin (virtalähtö)
Säätimet	Päävolume, mikrofonivahvistus, basso/diskantti EQ, low cut-kytkin
Suojaus	Huippurajoitin, sulake
Huolto	Pyyhi kuivalla liinalla. Älä käytä liuottimia.
Turvallisuus	Älä altista kosteudelle. Irrota virtajohto ennen huoltoa.
Takuu	Takuu ei ole voimassa, jos laitetta on muutettu tai käytetty väärin.

Usein kysytyt kysymykset - OSPSX110TA KONIG

Miten mikrofoni kytketään kaiuttimeen?

Käytä Micro/Line-syöttö XLR/1/4 TRS (jack) -liitäntää, joka sijaitsee yläkaiuttimen takapaneelissa. Säädä tasoa mikrofonivahvistuksen säätimellä. Varo yliohjautumasta signaalia.

Voinko käyttää kaiutinta yksin ilman subwooferia?

Kyllä, aseta low cut/full range -kytkin (06) Off-asentoon käyttääksesi yläkaiutinta täyden taajuusalueen kaiuttimena. Matalat taajuudet kuitenkin rajoittuvat kaiuttimen koon vuoksi.

Mitä tehdä, jos Peak-merkkivalo syttyy usein tai palaa jatkuvasti?

Peak-valo ilmaisee, että rajoitin on aktiivinen estääkseen yliohjautumisen. Jos se vilkkuu usein tai palaa jatkuvasti, vähennä päävolumen tai mikrofonivahvistuksen tasoa vähentääksesi tulotasoa.

Miten kytketään useita aktiivikaiuttimia ketjuun?

Käytä ensimmäisen kaiuttimen Link-lähtöä (XLR uros) yhdistääksesi seuraavan kaiuttimen pääsisääntuloon (XLR naaras) ja niin edelleen. Signaali on identtinen lähdössä, joten voit kytkeä useita kaiuttimia ketjuun.

Mikä ero on pääsisääntulolla ja mikrofoni sisääntulolla?

Pääsisääntulo (XLR naaras) on tarkoitettu linjatason signaalille (mikseri, audiolähde). Mikrofonitulo (XLR/TRS) sisältää esivahvistimen, jossa on mikrofonille sopiva vahvistuksen säätö. Älä käytä mikrofonia pääsisääntulossa ilman erillistä esivahvistinta.

Voinko käyttää epäsymmetristä kaapelia tämän kaiuttimen kanssa?

Kyllä, mutta noudata seuraavaa kytkentää: kytke kuuma signaali (nasta 2) ja maa (nasta 1) symmetrisestä tulosta. Jätä nasta 3 (kylmä) irti. Maasilmukan sattuessa yritä kytkeä maa vain nastaan 3.

Miten taajuuskorjain (EQ) säädetään?

Käytä takapaneelin basso (Low) ja diskantti (High) EQ-säätimiä. Käännä myötäpäivään lisätäksesi vastaavaa taajuutta. Säädä akustisten mieltymystesi ja äänisisällön tyypin mukaan.

Mitä tehdä, jos sulake palaa?

Irrota laite verkkovirrasta. Vaihda sulake samanlaiseen (sama arvo, vakiotyyppi) tarkoitukseen varatussa paikassa. Jos ongelma jatkuu, anna pätevän teknikon tarkastaa laite.

Voinko ripustaa kaiuttimen kahvoista?

Ei, kahvat eivät ole suunniteltu kannattelemaan painoa ripustettuna. Kaiutin on tarkoitettu sijoitettavaksi lattialle. Älä koskaan yritä ripustaa sitä kahvoista.

Miten laite puhdistetaan?

Pyyhi pinta kuivalla ja pehmeällä liinalla. Älä käytä liuottimia, alkoholia tai hankaavia aineita, jotka voivat vahingoittaa pintaa. Varmista, että laite on irrotettu virtalähteestä ennen puhdistusta.

KÄYTTÖOHJE OSPSX110TA KONIG

BRUKSANVISNING (s. 34)

Aktiivikaiutinjärjestelmä 15" + 12"

NÁVOD K POUŽITÍ (s. 38)

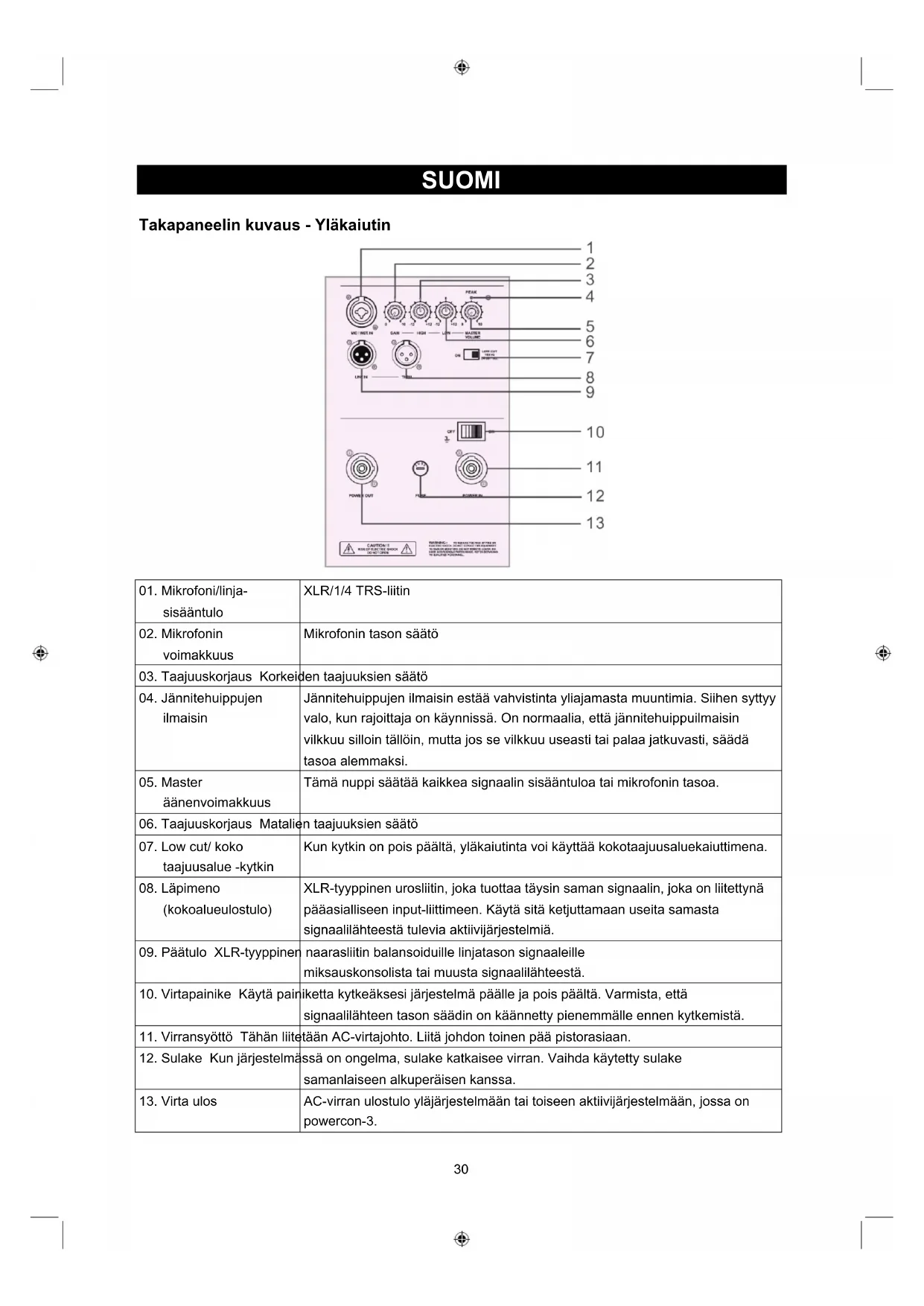

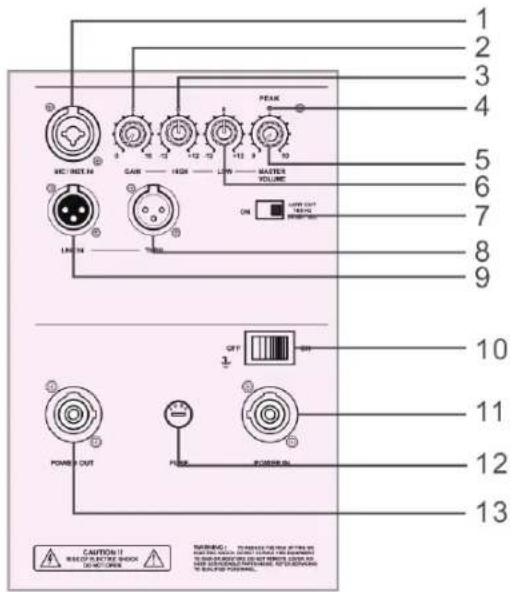

Takapaneelin kuvaus - Yläkaiutin

01. Mikrofoni/linja-sisääntulo	XLR/1/4 TRS-liitin
02. Mikrofonin voimakkuus	Mikrofonin tason säätö
03. Taajuuskorjaus Korkeiden taajuuksien säätö
04. Jännitehuippujen ilmaisin	Jännitehuippujen ilmaisin estää vahvistinta yliajamasta muuntimia. Siihen syttyy valo, kun rajoittaja on käynnissä. On normaalia, että jännitehuippuilmaisin vilkkuu silloin tällöin, mutta jos se vilkkuu useasti tai palaa jatkuvasti, säädä tasoa alemmaksi.
05. Master äänenvoimakkuus	Tämä nuppi säätää kaikkea signaalin sisääntuloa tai mikrofonin tasoa.
06. Taajuuskorjaus Matalien taajuuksien säätö
07. Low cut/ koko taajuusalue -kytkin	Kun kytkin on pois päältä, yläkaiutinta voi käyttää kokotaajuusaluekaiuttimena.
08. Läpimeno (kokoalueulostulo)	XLR-tyyppinen urosliitin, joka tuottaa täysin saman signaalin, joka on liitettynä pääasialliseen input-liittimeen. Käytä sitä ketjuttamaan useita samasta signaalilähteestä tulevia aktiivijärjestelmiä.
09. Päätulo XLR-tyyppinen	naarasliitin balansoiduille linjatason signaaleille miksauskonsolista tai muusta signaalilähteestä.
10. Virtapainike Käytä painiketta kytkeäksesi järjestelmä päälle ja pois päältä. Varmista, että signaalilähteen tason säädin on käännetty pienemmälle ennen kytkemistä.
11. Virransyöttö Tähän liitetään AC-virtajohto. Liitä johdon toinen pää pistorasiaan.
12. Sulake Kun järjestelmässä on ongelma, sulake katkaisee virran. Vaihda käytetty sulake samanlaiseen alkuperäisen kanssa.
13. Virta ulos	AC-virran ulostulo yläjärjestelmään tai toiseen aktiivijärjestelmään, jossa on powercon-3.

Takapaneelin kuvaus - Alakaiutin

01. Kokoaluesisääntulo XLR-tyyppinen naarasliitin balansoiduille linjatason signaaleille miksauskonsolista tai muusta signaalilähteestä.
02. Subwooferin tason säätö	Säätää subwooferin tsoa. Aloita tästä, kun ryhdyt säätämään balanssia subwooferin ja pääkaiuttimen välillä.
03. Taajuuden säätö	Tällä voit säätää basson taajuutta 40Hz -200Hz balansoidaksesi basson ja yläkaiuttimet.
04. Jännitehuipun ilmaisin	Jännitehuippujen ilmaisin estää vahvistinta ylikäyttämästä muuntimia. Siihen syttyy valo, kun rajoittaja on aktivoitu. On normaalia, jos jännitehuppuilmaisin vilkkuu silloin tällöin, mutta jos se vilkkuu useasti tai palaa jatkuvasti, säädä tsoa alemmaksi.
05. Läpimeno (kokoalueulostulo)	XLR-tyyppinen urosliitin, joka tuottaa täysin saman signaalin, joka on liitetynä pääasialliseen input-liittimeen. Käytä sitä ketjuttamaan useita samasta signaalilähteestä tulevia aktiivijärjestelmiä.
06. Virtapainike Käytä painiketta kytkeäksesi järjestelmä päälle ja pois päältä. Varmista, että signaalilähteen tason säädin on käännetty pienemmälle ennen kytkemistä.
07. Virransyöttö Tähän liitetään AC-virtajohto. Liitä johdon toinen pää pistorasiaan.
08. Sulake Kun järjestelmässä on ongelma, sulake katkaisee virran. Vaihda käytetty sulake samanlaiseen alkuperäisen kanssa.
09. Virta ulos AC-virran ulostulo yläjärjestelmään tai toiseen aktiivijärjestelmään, jossa on powercon-3.

HUOM.

Älä altista sähköpiiriä kosteudelle!

Kun järjestelmä on ulkotiloissa, varmista, että se on suojattu sateelta. Pidä juomat ja kaikki muut nesteet kaukana kaiutinkoteloista suojellaksesi elektronisia osia oikosululta.

Varmista, että kotelon takapaneelin kanavissa ei ole likaa ja järjestelmä on hyvin tuuletettu, muuten elektroniset osat saattavat ylikuumentua ja kärsiä vaurioita.

LIITÄNNÄT

Järjestelmässä on naaras XLR balansoidulle linjatason signaalille.

Liitettäessä balansoituun signaaliin, varmista, että se on kytketty AES (Audio Engineering Society) standardien mukaisesti:

Liitettäessä balansoimatonta signaalia järjestelmän balansoituun tuloon varmista, että signaalin kuuma johdin on kytketty nasta 2:een ja balansoimaton maajohdin on kytketty kylmään ja balansoidun tulon maaliitäntään. Maasilmukkaongelman esiintyessä kokeile kytkeä balansoimaton maajohdin vain tulon kylmään johtimeen (nasta 3) ja jättää oton maajohdin kytkemättä.

Voit läpimenokytkentöjen kautta liittää useampia kuin yhden basso- tai muun aktiivikaiuttimen järjestelmään. Kytke vain koko taajuusaluetulon liittimet ensimmäiseen kaiuttimeen, ja liitä kaiutin liittimien kautta seuraavaan kaiuttimeen tuloliittimenä jne, ketjuttaen useita kaiuttimia. Läpimenoliitin on liitetty suoraan koko taajuusalueliittimeen (välissä ei ole virtapiiriä), joten läpimenosta tuleva signaali on täysin sama kuin sisään menevä signaali.

SIJOITTELU

Bassojärjestelmä on suunniteltu sijoitettavaksi lattialle.

Älä koskaan yritä ripustaa järjestelmää sen kahvoista. Kuten kaikkien elektronisia osia sisältävien laitteiden kohdalla suojaa järjestelmää altistumasta kosteudelle.

Jos asennat järjestelmän ulos, varmista, että sateen varalta on katos.

AC-VIRTA

Varmista, että järjestelmä on liitetty pistorasiaan, joka antaa mallisi tarvitsemaa jännitettä. Varmista myös, että sähkövirtaa tulee riittävästi kaikille komponenteille. Suosittelemme, voimakkaan AC-virran käyttöä, koska vahvistimet vaativat korkean jännitteen.

Huono basson toiminta johtuu usein huonosta AC-syötöstä vahvistimiin. Älä koskaan irrota basson virtajohdon maan nastaa tai muuta osaa.

TEKNISET TIEDOT
OSP-SX110ta OSP-SX112ta
TOP / 10" KOKOALUE TOP / 12" KOKOALUE
Kaiutinkotelo Keski/Korkea-alue Keski/Korkea-alue

	Täysalue Täysalue
Kokoonpano	Kompakti 2-tie	Kompakti 2-tie
Nimell. impedanssi	4 ohmia	4 ohmia
Nimellisteho RMS	200 wattia	300 wattia
SPL 1w/1m	100 dB	101 dB
Taajuusvaste	(-10dB) 55-20KHz 45-20KHz
Kattavuuskulma	90°×40°	90°×40°
Jakotaajuus	3000 Hz	2000 Hz
Puhekelan suojaus	PTC	PTC
Yläalueen elementit	Driveri 1"	Driveri 1"
Keski(matala)-alueen elementit	1x10/200	1x12/300
	10"	12"
Materiaali	Vaneri 18m	Vaneri 18mm
Pintakäsittely	Musta lakkaus	Musta lakkaus
Mitat (l x k x s cm)	36x56x38	42x62x43
Paino (kg)	19	25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Taajuusalue: 40Hz-200Hz	40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
Maks. SPL@1m: 124 dB 124 dB
Sisääntulon tyyppi:	Balansoitu differentiaalinen	Balansoitu differentiaalinen
Sisääntulon impedanssi	20K ohmia	20K ohmia
Sisääntulon suojaus:	Taso suojattu	Taso suojattu
Matalataajuinen muunnin
Läpimitta:	15" (386mm)	18" (463mm)
Puhekelan läpimitta:	4" (99.2mm)	4" (99.2mm)
Matalataajuinen tehovahvistin
Nimellisvirta:	600 wattia RMS	600 wattia RMS
Nimellinen THD:	<0.03%	<0.03%
USA	120 V, 60 Hz 120 V, 60 Hz
Eurooppa 230 V, 50 Hz 230 V, 50 Hz
Kaiutinkotelon materiaali	Vaneri 18mm	Vaneri 18mm
Mitat (l x k x s cm)	47x58x60	50x66x60
Paino (kg)	38	44

Turvallisuuteen liittyvät varoitukset:

Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän laitteen huoltoa varten. Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista. Älä altista laitetta vedelle äläkä kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hankausaineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä käyttöohjeet ja pakkaus myöhempää käyttötarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
