Typ produktu	Aktivní reproduktor (zesílená ozvučnice)
Značka	Konig
Model	OSPSX110TA
Konfigurace	Kompaktní 2pásmový
Jmenovitá impedance	4 Ohmy
Jmenovitý výkon RMS	200 W
Akustický tlak 1W/1m (SPL)	100 dB
Frekvenční odezva (-10 dB)	55 Hz – 20 kHz
Krycí úhly	90° x 40°
Dělicí frekvence	3000 Hz
Výškový reproduktor	1" kmitací cívka
Středobasový reproduktor	1 x 10" (200 W)
Materiál ozvučnice	18 mm překližka
Povrchová úprava	Černý lak
Rozměry (Š x V x H)	36 x 56 x 38 cm
Hmotnost (netto)	19 kg
Napájení	120 V / 60 Hz (USA) nebo 230 V / 50 Hz (Evropa)
Vstupy	Hlavní XLR (zásuvka), XLR/TRS mikrofon, jack 1/4"
Výstupy	XLR konektor (zeslabený), Powercon konektor (napájecí výstup)
Ovládací prvky	Hlavní hlasitost, mikrofonní gain, EQ basy/výšky, přepínač výřezu basů
Ochrana	Omezovač špiček, pojistka
Údržba	Čistěte suchým hadříkem. Nepoužívejte rozpouštědla.
Bezpečnost	Nevystavujte vlhkosti. Před opravou odpojte od sítě.
Záruka	Záruka neplatí v případě úprav nebo nesprávného použití.

Často kladené otázky - OSPSX110TA KONIG

Jak připojit mikrofon k reproduktoru?

Použijte mikrofonní/linkový vstup XLR/1/4" TRS (jack) umístěný na zadním panelu horního reproduktoru. Úroveň nastavte knoflíkem Mikrofonní gain. Dávejte pozor, aby nedošlo k přebuzení signálu.

Mohu použít reproduktor samostatně bez subwooferu?

Ano, přepněte přepínač výřez basů/plný rozsah (06) do polohy Vypnuto, abyste používali horní reproduktor jako plnorozsahovou ozvučnici. Nízké frekvence však budou omezeny velikostí reproduktoru.

Co dělat, když se kontrolka špiček (Peak) rozsvěcuje často nebo trvale?

Kontrolka špiček indikuje, že je aktivní omezovač, aby se zabránilo přebuzení. Pokud bliká často nebo svítí trvale, snižte úroveň hlavní hlasitosti nebo mikrofonního gainu, abyste snížili vstupní úroveň.

Jak zřetězit několik aktivních reproduktorů?

Použijte výstup Biais (XLR samec) prvního reproduktoru k propojení s hlavním vstupem (XLR samice) dalšího reproduktoru a tak dále. Signál je na výstupu identický, můžete tedy zřetězit několik ozvučnic.

Jaký je rozdíl mezi hlavním vstupem a mikrofonním vstupem?

Hlavní vstup (XLR samice) je určen pro signál linkové úrovně (mixážní pult, audio zdroj). Mikrofonní vstup (XLR/TRS) má předzesilovač s nastavitelným gainem přizpůsobeným mikrofonům. Nepoužívejte mikrofon na hlavním vstupu bez externího předzesilovače.

Mohu s touto ozvučnicí použít nevyvážený kabel?

Ano, ale dodržujte následující zapojení: připojte horký signál (pin 2) a zem (pin 1) vyváženého vstupu. Pin 3 (studený) nechte odpojený. V případě zemní smyčky zkuste připojit zem pouze na pin 3.

Jak nastavit ekvalizér (EQ)?

Použijte EQ knoflíky basů (Low) a výšek (High) umístěné na zadním panelu. Otáčejte jimi po směru hodinových ručiček pro zvýšení příslušné frekvence. Nastavte podle svých akustických preferencí a typu audio obsahu.

Co dělat, když přepálí pojistka?

Odpojte zařízení od sítě. Vyměňte pojistku za identický typ (stejná hodnota, standardní typ) umístěný v určeném držáku. Pokud problém přetrvává, nechte zařízení zkontrolovat kvalifikovaným technikem.

Mohu ozvučnici zavěsit za její madla?

Ne, madla nejsou navržena k unesení hmotnosti při zavěšení. Ozvučnice je určena k postavení na zem. Nikdy se ji nepokoušejte zavěsit za madla.

Jak zařízení čistit?

K otření povrchu použijte suchý a jemný hadřík. Nepoužívejte rozpouštědla, alkohol nebo abrazivní prostředky, které by mohly poškodit povrchovou úpravu. Před čištěním se ujistěte, že je zařízení odpojeno od sítě.

NÁVOD K OBSLUZE OSPSX110TA KONIG

Systém aktivních reproduktorů 15" + 12"

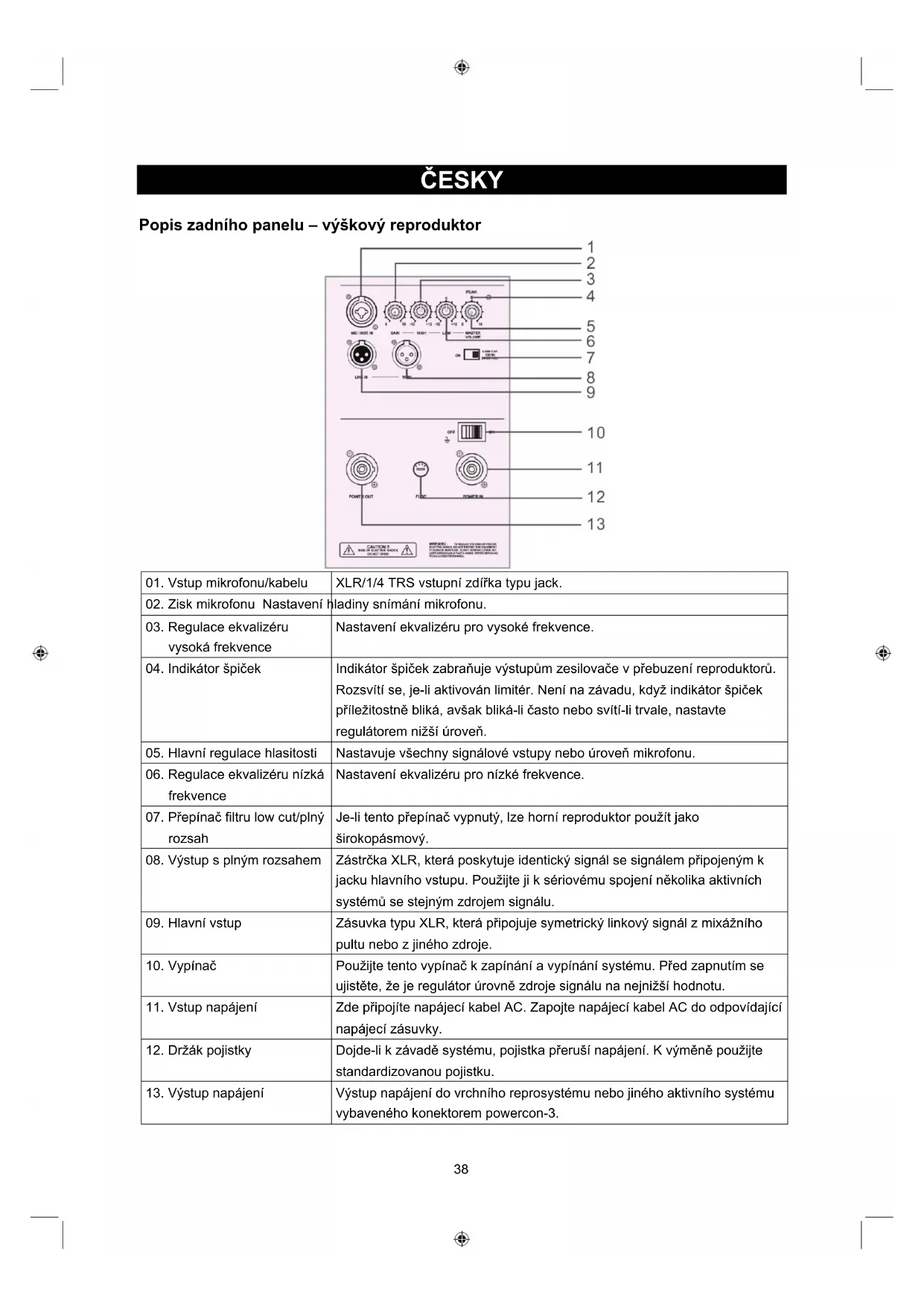

Popis zadního panelu – výškový reproduktor

1 2 3 4 5 6 7 8 9 10 11 12 13 CAUTION II RMS OUT AND AIR SWITCH (VEGET) OPEN WHIP/WHIP: 7. PAGES FOR AIR SWITCH FIRE OUT AND AIR SWITCH (VEGET) OPEN WHIP/WHIP: 7. PAGES FOR AIR SWITCH FIRE OUT AND AIR SWITCH (VEGET) OPEN

01. Vstup mikrofonu/kabelu	XLR/1/4 TRS vstupní zdířka typu jack.
02. Zisk mikrofonu Nastavení hladiny snímání mikrofonu.
03. Regulace ekvalizéru vysoká frekvence	Nastavení ekvalizéru pro vysoké frekvence.
04. Indikátor špiček	Indikátor špiček zabraňuje výstupům zesilovače v přebuzení reproduktorů. Rozsvití se, je-li aktivován limitěr. Není na závadu, když indikátor špiček příležitostně bliká, avšak bliká-li často nebo svití-li trvale, nastavte regulátorem nižší úroveň.
05. Hlavní regulace hlasitosti	Nastavuje všechny signálové vstupy nebo úroveň mikrofonu.
06. Regulace ekvalizéru nízká frekvence	Nastavení ekvalizéru pro nízké frekvence.
07. Přepínač filtru low cut/plný rozsah	Je-li tento přepínač vypnutý, lze horní reproduktor použít jako širokopásmový.
08. Výstup s plným rozsahem	Zástrčka XLR, která poskytuje identický signál se signálem připojeným k jacku hlavního vstupu. Použijte ji k sériovému spojení několika aktivních systémů se stejným zdrojem signálu.
09. Hlavní vstup	Zásuvka typu XLR, která připojuje symetrický linkový signál z mixážního pultu nebo z jiného zdroje.
10. Vypínač	Použijte tento vypínač k zapínání a vypínání systému. Před zapnutím se ujistěte, že je regulátor úrovně zdroje signálu na nejnižší hodnotu.
11. Vstup napájení	Zde připojite napájecí kabel AC. Zapojte napájecí kabel AC do odpovídající napájecí zásuvky.
12. Držák pojistky	Dojde-li k závadě systému, pojistka přeruší napájení. K výměně použijte standardizovanou pojistku.
13. Výstup napájení	Výstup napájení do vrchního reprosysteme nebo jiného aktivního systému vybaveného konektorem powercon-3.

Popis zadního panelu – subreproduktor

01. Vstup plného rozsahu	Zásuvka typu XLR, která připojuje symetrický linkový signál z mixážního pultu nebo z jiného zdroje.
02. Regulace hladiny zvuku subwooferu	Nastavuje úroveň subwooferu. Použijte pro nastavení vyvážení mezi subwooferem a hlavním reproduktorem.
03. Ovládání frekvence	Nastavuje basy v rozmezí od 40 Hz do 200 Hz pro vyvážení basových a výškových reproduktorů.
04. Indikátor špiček limitů	Indikátor špiček zabraňuje výstupům zesilovače v přebuzení reproduktorů. Rozsvítí se, je-li aktivován limitér. Není na závadu, když indikátor špiček příležitostně bliká, avšak bliká-li často nebo svítí-li trvale, nastavte regulátorem nižší úroveň.
05. Výstup s plným rozsahem	Zástrčka XLR, která poskytuje identický signál se signálem připojeným k jacku hlavního vstupu. Použijte ji k sériovému spojení několika aktivních systémů se stejným zdrojem signálu.
06. Vypínač	Použijte tento vypínač k zapínání a vypínání systému. Před zapnutím se ujistěte, že je regulátor úrovně zdroje signálu na nejnižší hodnotu.
07. Vstup napájení	Zde připojíte napájecí kabel AC. Zapojte napájecí kabel AC do odpovídající napájecí zásuvky.
08. Držák pojistky	Dojde-li k závadě systému, pojistka přeruší napájení. K výměně použijte standardizovanou pojistku.
09. Výstup napájení	Výstup napájení do vrchního reproystému nebo jiného aktivního systému vybaveného konektorem powercon-3.

TIPY

Nevystavujte elektronické obvody vlhku!

Je-li systém umístěn venku, zajistěte jeho ochranu proti dešti. Nápoje a jiné tekutiny držte v dostatečné vzdálenosti od skříní reproduktorů, aby nedošlo ke zkratu a poškození elektroniky.

Zajistěte, aby byly kanálky na krytech zadních panelů prosté prachu a aby byl systém dostatečně odvětráván. Nedostatečná ventilace může způsobit přehřátí a poškození systému.

PŘIPOJENÍ

Systém má vstupní zásuvku XLR, která připojuje symetrický linkový signál.

Pokud připojujete nesymetrický signál, se ujistěte, že je propojen v souladu se standardem AES (Audio Engineering Society):

Je-li připojen nesymetrický signál k symetrickému vstupu systému, ujistěte se, že je živý signálový vodič (hot) připojen k pinu 2 a nesymetrický vodič je připojen k pinu 3 - (cold) a zemnícímu pinu symetrického vstupu. Je-li problém se zemnící smyčkou, zkuste připojit nesymetrický vodič pouze k pinu 3 - (cold) a ponechte zemnící pin nezapojený.

Výstupní konektory umožňují připojit k systému více než jeden basový nebo jiný aktivní reproduktor.

Jednoduše zapojte vstupní konektory jack do prvního reproduktoru a propojte výstupní konektory jack do dalšího reproduktoru jako vstupní konektory. Tímto způsobem můžete zapojit vícero reproduktorů do série.

Konektory Jack jsou zapojeny přímo ze vstupních konektorů (není mezi nimi žádný elektronický obvod) a signál vycházející z konektoru jacku je tedy identický se vstupním.

UMÍSTĚNÍ

Basový systém je určen k usazení na podlahu.

Nikdy se nepokoušejte systém zavěsit za držadla. Jako všechny elektronické komponenty chraňte systém před vystavením vlhkosti.

Instalujete-li systém venku, chraňte jej před deštěm.

NAPÁJENÍ AC

Ujistěte se, že je systém připojen k zásuvce s odpovídajícím napětím. Rovněž se ujistěte, že je elektrická síť schopna dodaávat dostatečný proud pro všechny připojené komponenty. Doporučujeme použít dostatečně dimenzované AC napájení, protože zesilovače mají vysoké nároky na proudový odběr.

Nedostatečně dimenzované napájení zesilovačů má často za následek chabý basový výkon. Nikdy neodstraňujte zemnicí kolík na napájecím kabelu basového reproduktoru nebo jiných komponentů.

SPECIFIKACE

	OSP-SX110ta	OSP-SX112ta
TOP / 10" PLNÝ ROZSAH TOP / 12" PLNÝ ROZSAH
Skřín	Střední / vysoká	Střední / vysoká
Plný rozsah Plný rozsah
Konfigurace Compact 2-way Compact 2-way
Jmen. impedance 4 ohmy 4 ohmy
Jmenovitý výkon RMS	200 wattů	300 wattů
SPL 1w/1m 100 dB	101 dB
Frekvenční rozsah	(-10dB) 55-20KHz	45-20KHz
Úhel pokrytí 90^ × 40^	90^ × 40^
Dělicí kmitočet	3000 Hz	2000 Hz
Ochrana kmitací cívky	PTC	PTC
Vysokotónový reproduktor	1" Driver	1" Driver
Středový (basový) reproduktor	1x10/200	1x12/300
	10"	12"
Materiál	Překližka 18 mm	Překližka 18 mm
Úprava	Černý lak	Černý lak
Rozměry (š x v x h cm)	36x56x38	42x62x43
Čistá hmotnost (kg)	19	25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Frekvenční rozsah: 40Hz-200Hz 40Hz-200Hz
SPL 1W/1m: 102 dB 102 dB
Max. SPL@1m: 124 dB 124 dB
Typ vstupu: Symetrický Symetrický
Vstupní impedance:	20 kiloohmů	20 kiloohmů
Ochrana vstupu:	Úroveň kanálu	Úroveň kanálu
Nízkofrekvenční měnič
Průměr: 15" (386 mm) 18" (463 mm)
Průměr kmitací cívky:	4" (99,2 mm)	4" (99,2 mm)
Nízkofrekvenční výkonový zesilovač
Jmenovitý výkon:	600 wattů RMS	600 wattů RMS
Jmen. THD:	<0,03%	<0,03%
US	120 V, 60 Hz	120 V, 60 Hz
Evropa	230 V, 50 Hz	230 V, 50 Hz
Materiál skříně	Překližka 18 mm	Překližka 18 mm
Rozměry (š x v x h cm)	47x58x60	50x66x60
Čistá hmotnost (kg)	38	44

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

K čištění používejte pouze suchý hadřík. Nepoužívejte čisticí rozpouštědla ani abrazivní prostředky.

Záruka:

Jakékoli změny, modifikace nebo poškození zařízení v důsledku nesprávného zacházení se zařízením ruší platnost záruční smlouvy.

Obecné upozornění:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Pro budoucí použití uschovejte tento návod a obal.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto výrobků existují zvláštní sběrná střediska.
