Produkttype	Aktiv højttaler (forstærket højttaler)
Mærke	Konig
Model	OSPSX110TA
Konfiguration	2-vejs kompakt
Nominel impedans	4 Ohm
Nominel RMS-effekt	200 Watt
SPL 1W/1m	100 dB
Frekvensrespons (-10dB)	55 Hz – 20 kHz
Dækningsvinkel	90° x 40°
Filterfrekvens	3000 Hz
Diskant (højttalerenhed)	1" svingspoledriver
Basenhed	1 x 10" (200 W)
Kabinetmateriale	18 mm krydsfinér
Finish	Sort lakering
Mål (B x H x D)	36 x 56 x 38 cm
Nettovægt	19 kg
Strømforsyning	120 V / 60 Hz (USA) eller 230 V / 50 Hz (Europa)
Indgange	Hoved XLR-hun, XLR/TRS mikrofon, 1/4" jack
Udgange	XLR-han (link), Powercon-stik (strømudgang)
Kontroller	Hovedvolumen, mikroforstærkning, EQ bas/diskant, lavskåret switch
Beskyttelse	Peak-begrænser, sikring
Vedligeholdelse	Rengør med en tør klud. Brug ikke opløsningsmidler.
Sikkerhed	Udsæt ikke for fugt. Afbryd strømmen inden reparation.
Garanti	Garanti ugyldig ved ændring eller forkert brug.

Ofte stillede spørgsmål - OSPSX110TA KONIG

Hvordan tilslutter jeg en mikrofon til højttaleren?

Brug mikrofon-/linjeindgangen XLR/1/4 TRS (jack) på bagpanelet af den øverste højttaler. Juster niveauet med mikroforstærkningsknappen. Pas på ikke at overstyre signalet.

Kan jeg bruge højttaleren alene uden subwoofer?

Ja, indstil lavskæring/fuldspændingskontakten (06) til Off for at bruge den øverste højttaler som fuldspændingshøjttaler. Dog vil basfrekvenserne være begrænset af højttalerens størrelse.

Hvad gør jeg, hvis peak-indikatoren lyser ofte eller konstant?

Peak-indikatoren viser, at begrænseren er aktiv for at undgå overstyring. Hvis den blinker ofte eller forbliver tændt, skal du skrue ned for hovedvolumen eller mikroforstærkningen for at reducere indgangsniveauet.

Hvordan forbinder jeg flere aktive højttalere i kæde?

Brug link-udgangen (XLR-han) på den første højttaler til at forbinde til hovedindgangen (XLR-hun) på den næste højttaler, og så videre. Signalet er identisk på udgangen, så du kan kæde flere højttalere.

Hvad er forskellen mellem hovedindgangen og mikrofonindgangen?

Hovedindgangen (XLR-hun) er beregnet til et linjeniveausignal (mixer, lydkilde). Mikrofonindgangen (XLR/TRS) har en forforstærker med gain-indstilling, der er egnet til mikrofoner. Brug ikke en mikrofon på hovedindgangen uden ekstern forforstærker.

Kan jeg bruge et ubalanceret kabel med denne højttaler?

Ja, men følg denne tilslutning: Tilslut det varme signal (ben 2) og jord (ben 1) på den balancerede indgang. Lad ben 3 (kold) være tilsluttet. Ved jordløkker, prøv kun at forbinde jord til ben 3.

Hvordan indstiller jeg equalizeren (EQ)?

Brug EQ-knapperne til bas (Low) og diskant (High) på bagpanelet. Drej dem med uret for at øge den tilsvarende frekvens. Juster efter dine akustiske præferencer og lydindholdstype.

Hvad gør jeg, hvis sikringen springer?

Afbryd apparatet fra strømnettet. Udskift sikringen med en identisk model (samme strømstyrke, standardtype) i den dertil beregnede holder. Hvis problemet fortsætter, få apparatet efterset af en kvalificeret tekniker.

Kan jeg hænge højttaleren op i håndtagene?

Nej, håndtagene er ikke designet til at bære vægten ved ophængning. Højttaleren er beregnet til at stå på gulvet. Forsøg aldrig at hænge den op i håndtagene.

Hvordan rengør jeg apparatet?

Brug en tør, blød klud til at tørre overfladen af. Brug ikke opløsningsmidler, alkohol eller slibende midler, der kan beskadige finishen. Sørg for, at apparatet er afbrudt, før rengøring.

BRUGSANVISNING OSPSX110TA KONIG

Aktivt højttalersystem 15" + 12"

ANLEITUNG (S. 6)

Säkerhetsanvisningar:

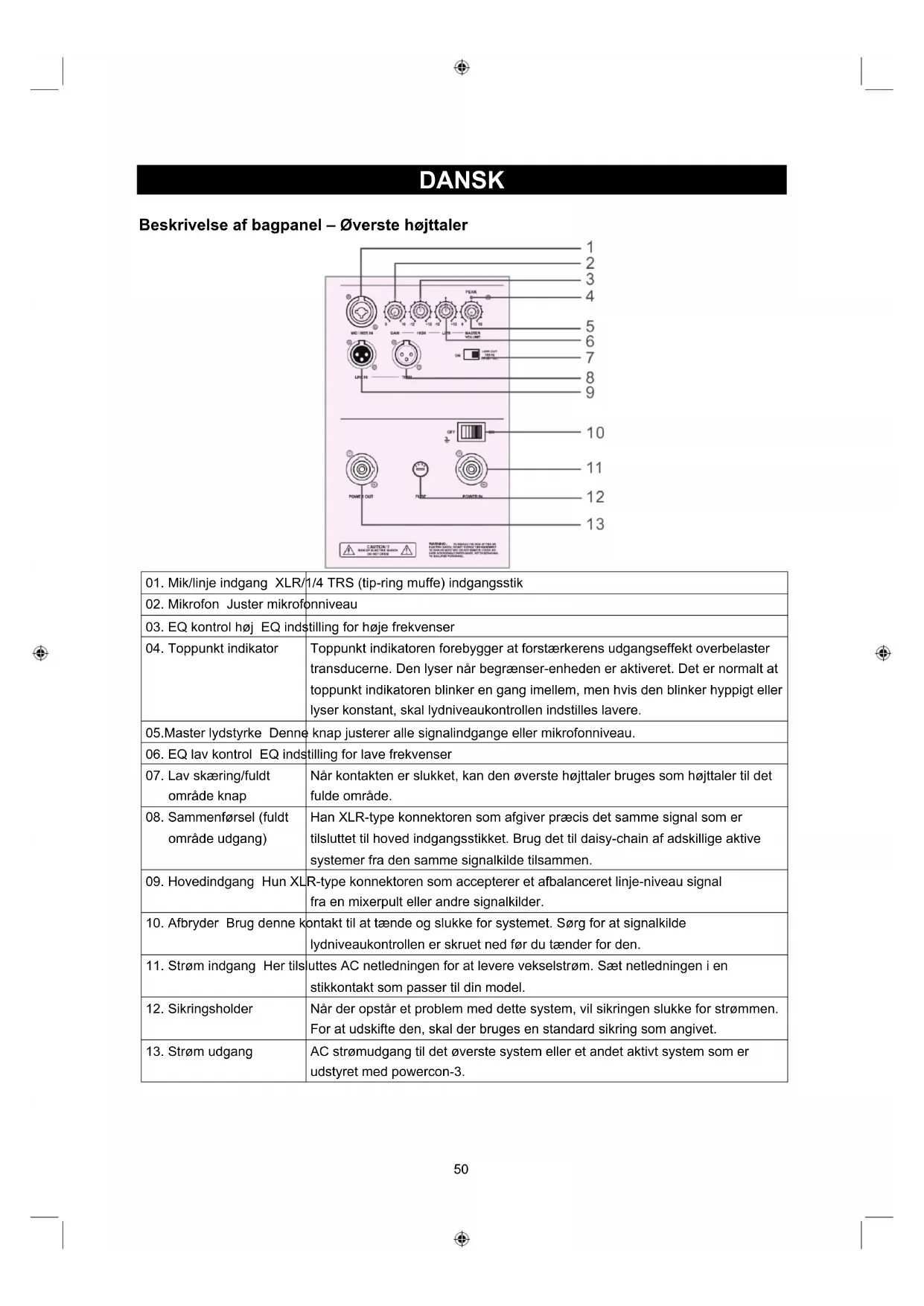

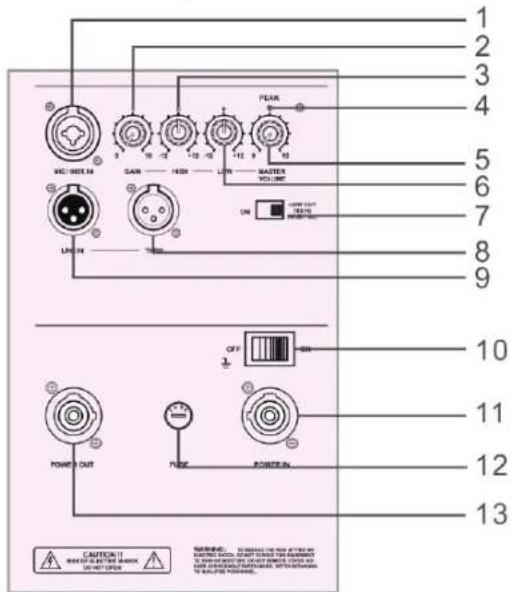

Beskrivelse af bagpanel – ∅verste højttaler

01. Mik/linje indgang XLR/	1/4 TRS (tip-ring muffe) indgangsstik
02. Mikrofon Juster mikrofonniveau
03. EQ kontrol høj EQ indstilling for høje frekvenser
04. Toppunkt indikator	Toppunkt indikatoren forebygger at forstærkerens udgangseffekt overbelaster transducerne. Den lyser når begrænser-enheden er aktiveret. Det er normalt at toppunkt indikatoren blinker en gang imellem, men hvis den blinker hyppigt eller lyser konstant, skal lydniveaukontrollen indstilles lavere.
05.Master lydstyrke Denne knap justerer alle signalindgange eller mikrofonniveau.
06. EQ lav kontrol EQ indstilling for lave frekvenser
07. Lav skæring/fuldt område knap	Når kontakten er slukket, kan den øverste højttaler bruges som højttaler til det fulde område.
08. Sammenførsel (fuldt område udgang)	Han XLR-type konnektoren som afgiver præcis det samme signal som er tilsluttet til hoved indgangsstikket. Brug det til daisy-chain af adskillige aktive systemer fra den samme signalkilde tilsammen.
09. Hovedindgang Hun XL	R-type konnektoren som accepterer et afbalanceret linje-niveau signal fra en mixerpult eller andre signalkilder.
10. Afbryder Brug denne k	kontakt til at tænde og slukke for systemet. Sørg for at signalkilde lydniveaukontrollen er skruet ned før du tænder for den.
11. Strøm indgang Her tils	luttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
12. Sikringsholder	Når der opstår et problem med dette system, vil sikringen slukke for strømmen. For at udskifte den, skal der bruges en standard sikring som angivet.
13. Strøm udgang	AC strømudgang til det øverste system eller et andet aktivt system som er udstyret med powercon-3.

Beskrivelse af bagpanel – Nederste højttaler

01. Fuld område indgang	Hun XLR-type konnektoren som accepterer et afbalanceret linje-niveau signal fra en mixerpult eller andre signalkilder
02. Subwoofer niveaukontrol	Justerer subwoofer niveauet. Brug denne som startpunkt for indstilling af balancen mellem subwooferen og hovedhøjttaleren.
03. Frekvens kontrol control	Med denne kontrol kan du justere basfrekvensen fra 40Hz til 200Hz for at afbalancere bashøjttaleren og de øverste højttalere.
04. Grænse toppunktsindikator	Toppunkt indikatoren forebygger at forstærkerens udgangseffekt overbelaster transducerne. Den lyser når begrænser-enheden er aktiveret. Det er normalt at toppunkt indikatoren blinker en gang imellem, men hvis den blinker hyppigt eller lyser konstant, skal lydniveaukontrollen indstilles lavere
05. Sammenførsel (fuldt område udgang)	Han XLR-type konnektoren som afgiver præcis det samme signal som er tilsluttet til hoved indgangsstikket. Brug det til daisy-chain af adskillige aktive systemer fra den samme signalkilde tilsammen.
06. Afbryder Brug denne kontakt til at tænde og slukke for systemet. Sørg for at signalkilde lydniveaukontrollen er skruet ned før du tænder for den.
07. Strøm indgang Her tilsuttes AC netledningen for at levere vekselstrøm. Sæt netledningen i en stikkontakt som passer til din model.
08. Sikringsholder	Når der opstår et problem med dette system, vil sikringen slukke for strømmen. For at udskifte den, skal der bruges en standard sikring som angivet.
09. Strøm udgang	AC strømudgang til det øverste system eller et andet aktivt system som er udstyret med powercon-3.

GODE RÅD

Udsæt ikke de elektroniske kredsløb for fugt!

Når systemet er placeret udendørs, sørg for at beskytte det mod regn. Hold drikkevarer og alle andre væsker på god afstand til kabinettet, for at beskytte deres elektroniske komponenter mod kortslutninger.

Sørg for at ventilationsåbningerne på bagpanelerne er fri for snavs og at systemet er passende ventileret, eller kan de elektroniske komponenter overophede og blive beskadiget.

TILSLUTNINGER

Systemet har en hun XLR-indgang som accepterer et afbalanceret linje-niveau signal.

Hvis der tilsluttes et ikke afbalanceret signal til systemets afbalancerede indgang, skal man sørge for at signalets høje (varme) tilslutning er forbundet til pin 2 og den ikke afbalancerede jordforbindelse er forbundet til den lave og jordforbindelsen for den afbalancerede indgang. Hvis der opstår en problem med jordforbindelsen, kan du forsøge at tilslutte den ikke afbalancerede jordforbindelse til den lave indgangsforbindelse alene (pin 3), og ikke tilslutte indgangs jordforbindelsen.

Sammenførsels udgangskonnektor tillader dig at tilslutte mere end en bashøjttaler eller andre aktive højttalere til dit system.

Sæt fuld område indgangsstikkene i den første højttaler og forbind højttaler med stik til den næste højttaler som indgangsstik, osv. daisy-chaining flere højttalere. Sammenførselsstikket er forbundet lige fra fuld område indgangskonnektoren (der er intet elektronisk kredsløb mellem dem), så signalet som kommer ud af sammenførselsstikket er nøjagtig det samme som det signal der kommer ind.

PLACERING

Bas-systemet er beregnet til at stå på gulvet.

Forsøg ikke at hænge systemet i håndtagene. Som med alle elektriske komponenter, skal systemet beskyttes mod fugt.

Hvis du installerer systemet udendørs, skal du sørge for at det står i læ hvis der kommer regn.

VEKSELSTR∅M

Sørg for at systemet tilsluttes til en stikkontakt som kan forsyne den korrekte spænding, som angivet på din model. Sørg også for at den elektriske service kan levere tilstrækkelig strømstyrke til alle de tilsluttede komponenter. Vi anbefaler at der anvendes en stærk vekselstrømsforsyning, da forstærkerne har et stort behov for strøm fra vekselstrømslinjen.

Dårlig baslyd er ofte forårsaget af en svag vekselstrømsforsyning til forstærkerne. Fjern aldrig jordforbindelsen på netledningen til bassen eller andre komponenter.

SPECIFICATION

OSP-SX110ta

OSP-SX112ta

Kabinet Mellem / Høj Mellem / Høj

Fuldt område Fuldt område

Konfiguration Kompakt 2-vejs Kompakt 2-vejs

Nom. Impedans 4 Ohm 4 Ohm

Mærkeeffekt RMS 200 Watt 300 Watt

SPL 1w/1m 100 dB 101 dB

Frekvensfunktion	(-10dB) 55-20KHz	45-20KHz
Vinkeldækning	90 °×40 °	90 °×40 °
Delefilter frekvens	3000 Hz	2000 Hz
Stemme spolebeskyttelse	PTC	PTC
Komponenter høj	1" Driver	1" Driver
Komponenter mellem (Lav)	1x10/200	1x12/300
	10"	12"

Materiale Plywood 18 mm Plywood 18 mm

Belægning Sort lak Sort lak

Dimensioner (w x h x d cm) 36x56x38 42x62x43

Nettovægt (kg) 19 25

OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15” SUB-WOOFER / 18”
Frekvensområde:	40 Hz-200 Hz 40 Hz-200 Hz
SPL 1W/1m: 102 dB 102 dB
Maks. SPL@1m: 124 dB 124 dB
Indgangstype:	Afbalanceret differentiel	Afbalanceret differentiel
Indgangs impedans:	20K Ohms 20K Ohms
Indgangsbeskyttelse:	Beskyttet niveau	Beskyttet niveau
Lav-frekvens transducer
Diameter:	15” (386 mm)	18” (463 mm)
Stemme spole diameter:	4” (99,2 mm)	4” (99,2 mm)
Lav-frekvens forstærker
Mærkeeffekt:	600 Watts RMS	600 Watts RMS
Vurderet THD:	<0,03 %	<0,03 %
USA	120 V, 60 Hz	120 V, 60 Hz
Europa 230 V, 50 Hz	230 V, 50 Hz
Kabinet materiale	Plywood 18 mm Plywood 18 mm
Dimensioner (w x h x d cm)	47x58x60 50x66x60
Nettovægt (Kg)	38 44

Sikkerhedsforholdsregler:

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN åbnes af en autoriseret tekniker.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud. Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt.

Generelt:

Design og specifikationer kan ændres uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.

Gem brugervejledningen og emballagen til senere brug.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaffes sammen med almindeligt husholdningsaffald. Der findes særlige indsamlingssystemer for disse produkter.

NORSK

Sikkerhetsforholdsregler:

FARE

FARE FOR STR∅MST∅T MÅ IKKE ÅPNES
