Tip produs	Difuzor activ (incintă amplificată)
Marcă	Konig
Model	OSPSX110TA
Configurație	2 căi compact
Impedanță nominală	4 Ohmi
Putere nominală RMS	200 Wați
SPL 1W/1m	100 dB
Răspuns în frecvență (-10dB)	55 Hz – 20 kHz
Unghiuri de acoperire	90° x 40°
Frecvență de filtrare	3000 Hz
Componentă înaltă	Motor cu bobină mobilă de 1 inch
Componentă joasă	1 x 10" (200 W)
Material carcasă	Placaj 18 mm
Finisaj	Lac negru
Dimensiuni (L x Î x A)	36 x 56 x 38 cm
Greutate netă	19 kg
Alimentare	120 V / 60 Hz (SUA) sau 230 V / 50 Hz (Europa)
Intrări	XLR feminin principal, XLR/TRS micro, jack 1/4 inch
Ieșiri	XLR masculin (semnal), priză Powercon (ieșire alimentare)
Comenzi	Volum principal, câștig micro, EQ grave/înalte, comutator tăiere bass
Protecție	Limitator de vârf, siguranță
Întreținere	Curățați cu o lavetă uscată. Nu utilizați solvenți.
Siguranță	Nu expuneți la umiditate. Deconectați înainte de orice reparație.
Garanție	Garanția nu este valabilă în caz de modificare sau utilizare incorectă.

Întrebări frecvente - OSPSX110TA KONIG

Cum conectez un microfon la difuzor?

Utilizați intrarea Micro/Intrare de linie XLR/1/4 TRS (jack) situată pe panoul din spate al difuzorului superior. Reglați nivelul cu butonul de câștig micro. Aveți grijă să nu saturați semnalul.

Pot utiliza difuzorul singur fără subwoofer?

Da, setați comutatorul de tăiere bass/gamă completă (06) pe poziția Oprire pentru a utiliza difuzorul superior ca incintă cu gamă completă. Totuși, frecvențele joase vor fi limitate de dimensiunea difuzorului.

Ce fac dacă ledul de vârf (Peak) se aprinde des sau continuu?

Ledul de vârf indică faptul că limitatorul este activ pentru a evita saturația. Dacă clipește frecvent sau rămâne aprins continuu, reduceți nivelul volumului principal sau al câștigului micro pentru a reduce nivelul de intrare.

Cum leg în cascadă mai multe difuzoare active?

Utilizați ieșirea Semnal (XLR masculin) a primului difuzor pentru a conecta intrarea principală (XLR feminin) a următorului difuzor, și așa mai departe. Semnalul este identic la ieșire, deci puteți înlănțui mai multe incinte.

Care este diferența dintre intrarea principală și intrarea micro?

Intrarea principală (XLR feminin) este destinată unui semnal de nivel linie (consolă, sursă audio). Intrarea micro (XLR/TRS) dispune de un preamplificator cu reglare de câștig adaptat microfoanelor. Nu utilizați un microfon pe intrarea principală fără preamplificator extern.

Pot utiliza un cablu nebalansat cu această incintă?

Da, dar respectați următoarea cablare: conectați semnalul cald (pin 2) și masa (pin 1) ale intrării echilibrate. Lăsați pinul 3 (rece) neconectat. În caz de buclă de pământ, încercați să conectați masa doar la pinul 3.

Cum reglez egalizarea (EQ)?

Utilizați butoanele EQ pentru grave (Low) și înalte (High) situate pe panoul din spate. Rotiți-le în sensul acelor de ceas pentru a crește frecvența corespunzătoare. Reglați în funcție de preferințele acustice și tipul conținutului audio.

Ce fac dacă siguranța sare?

Deconectați aparatul de la rețea. Înlocuiți siguranța cu un model identic (aceeași valoare, tip standard) situat în locația prevăzută. Dacă problema persistă, verificați aparatul de un tehnician calificat.

Pot suspenda incinta de mânere?

Nu, mânerele nu sunt proiectate pentru a suporta greutatea în suspensie. Incinta este destinată a fi amplasată pe sol. Nu încercați niciodată să o suspendați de mânere.

Cum curăț aparatul?

Utilizați o lavetă uscată și moale pentru a șterge suprafața. Nu utilizați solvenți, alcool sau produse abrazive care ar putea deteriora finisajul. Asigurați-vă că aparatul este deconectat înainte de curățare.

MANUAL DE UTILIZARE OSPSX110TA KONIG

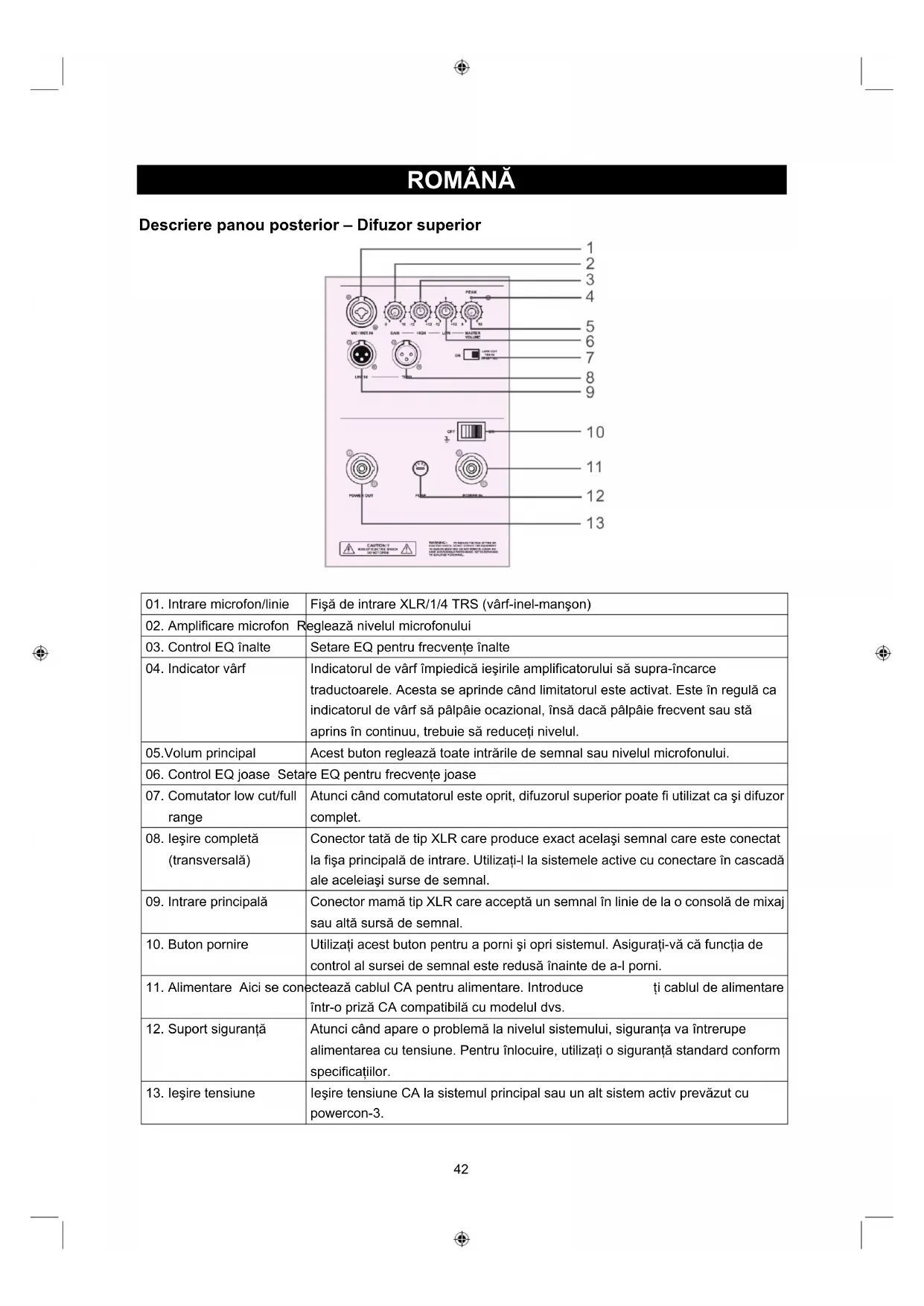

01. Intrare microfon/linie	Fişă de intrare XLR/1/4 TRS (vârf-inel-manson)
02. Amplificare microfon R	Reglează nivelul microfonului
03. Control EQ înalte	Setare EQ pentru frecvențe înalte
04. Indicator vârf	Indicatorul de vârf împiedică ieșirile amplificatorului să supra-încarce traductoarele. Acesta se aprinde când limitatorul este activat. Este în regulă ca indicatorul de vârf să pâlpăie ocazional, însă dacă pâlpăie frecvent sau stă aprins în continuu, trebuie să reduceți nivelul.
05.Volum principal	Acest buton reglează toate intrările de semnal sau nivelul microfonului.
06. Control EQ joase Setare EQ pentru frecvențe joase
07. Comutator low cut/full range	Atunci când comutatorul este oprit, difuzorul superior poate fi utilizat ca și difuzor complet.
08. Ieșire completă(transversală)	Conector tată de tip XLR care produce exact același semnal care este conectat la fișa principală de intrare. Utilizați-l la sistemele active cu conectare în cascadă ale aceleiași surse de semnal.
09. Intrare principală	Conector mamă tip XLR care acceptă un semnal în linie de la o consolă de mixaj sau altă sursă de semnal.
10. Buton pornire	Utilizați acest buton pentru a porni și opri sistemul. Asigurați-vă că funcția de control al sursei de semnal este redusă înainte de a-l porni.
11. Alimentare Aici se conectează cablul CA pentru alimentare. Introduceti cablul de alimentare într-o priză CA compatibilă cu modelul dvs.
12. Suport siguranță	Atunci când apare o problemă la nivelul sistemului, siguranța va întrerupe alimentarea cu tensiune. Pentru înlocuire, utilizați o siguranță standard conform specificațiilor.
13. Ieșire tensiune	Ieșire tensiune CA la sistemul principal sau un alt sistem activ prevăzut cu powercon-3.

01. Intrare full range	Conector mamă tip XLR care acceptă un semnal în linie de la o consolă de mixaj sau altă sursă de semnal.
02. Control nivel subwoofer	Reglează nivelul subwoofer-ului. Utilizați-l pentru a începe reglarea echilibrului dintre subwoofer și difuzorul principal.
03. Control frecvență	Se poate regla frecvența basului de la 40Hz la 200Hz pentru a echilibra basul și difuzoarele superioare.
04. Indicator vârf limită	Indicatorul de vârf împiedică ieșirile amplificatorului să supra-încarce traductoarele. Acesta se aprinde când limitatorul este activat. Este în regulă ca indicatorul de vârf să pâlpâie ocazional, însă dacă pâlpâie frecvent sau stă aprins în continuu, trebuie să reduceți nivelul.
05. Ieșire full range (transversală)	Conector tată de tip XLR care produce exact același semnal care este conectat la fișa principală de intrare. Utilizați-l la sistemele active cu conectare în cascadă ale aceleiași surse de semnal.
06. Buton pornire	Utilizați acest buton pentru a porni și opri sistemul. Asigurați-vă că funcția de control al sursei de semnal este redusă înainte de a-l porni.
07. Alimentare	Aici se conectează cablul CA pentru alimentare. Introduceți cablul de alimentare într-o priză CA compatibilă cu modelul dvs.
08. Suport siguranță	Atunci când apare o problemă la nivelul sistemului, siguranța va întrerupe alimentarea cu tensiune. Pentru înlocuire, utilizați o siguranță standard conform specificațiilor.
09. Ieșire tensiune	Ieșire tensiune CA la sistemul principal sau un alt sistem activ prevăzut cu powercon-3.

RECOMANDĂRI

Nu expuneti circuitul electric la umiditate!

Atunci când sistemul este amplasat afară, protejați-l împotriva ploii. Tineți băuturile și alte lichide departe de sistem pentru a proteja componentele electronice de scurt-circuitare.

Asigurați-vă că tuburile de pe carcasa panourilor din spate sunt curate și sistemul este aerisit corespunzător, deoarece în caz contrar componentele electronice se pot supraîncălzi și se pot defecta.

CONEXIUNI

Acest sistem are o intrare mamă XR care acceptă un semnal în linie.

Atunci când conectați un semnal echilibrat, asigurați-vă că acesta este legat conform standardelor AES (Societatea de Industrie Audio):

În cazul în care conectați un semnal neechilibrat la intrarea echilibrată a sistemului, asigurați-vă de legarea conexiunii înalte la pinul 2 și a conexiunii de masă neechilibrate la conexiunile de masă și joase ale intrării echilibrate. Dacă se întâmpină vreo buclă de masă, încercați să conectați conexiunea de masă neechilibrată doar la conexiunea joasă de intrare (pinul 3) și să lăsați conexiunea de masă de intrare deconectată.

Conectorii transversali de ieşire vă permit să conectați mai mult de un bas sau alt difuzor activ la sistemul dvs. Introduceți fișele de intrare full range în primul difuzor, apoi conectați difuzorul prin fișe la următorul difuzor și așa mai departe, creând difuzoare multiple prin conectare în cascadă Fișa transversală este legată direct de la conectorul de intrare full range (nu există circuite electrice între acestea) astfel încât semnalul ce iese din fișa transversală este același ca și semnalul de intrare.

AMPLASARE

Sistemul de bas este conceput să fie amplasat pe podea.

Nu încercați niciodată să suspendați sistemul de mânere. Datorită tuturor componentelor electrice, protejați sistemul de umiditate.

Dacă doriți să amplasați sistemul afară, asigurați-vă că îl acoperiți în caz de ploaie.

ALIMENTAREA CU CA

Asigurați-vă că sistemul este introdus într-o priză care poate furniza tensiunea corectă specifică pentru modelul dvs. De asemenea asigurați-vă că sistemul de electricitate poate furniza o intensitate a curentului suficientă pentru toate componentele conectate. Vă recomandăm utilizarea unui sistem puternic de alimentare cu CA, deoarece amplificatoarele solicită foarte multe linia de CA.

O performanță slabă a basului poate fi cauzată adesea de o furnizare slabă a CA la amplificatoare. Nu îndepărtați niciodată pinul de masă de pe cablul de alimentare al basului sau al oricărei componente.

SPECIFICATII

OSP-SX110ta		OSP-SX112ta
TOP / 10" FULL RANGE TOP / 12" FULL RANGE
Carcasă	Medii/înalte	Medii/înalte
	Full	range Full range
Configurație	Compactă cu 2 sensuri	Compactă cu 2 sensuri
Impedanță nominală	4 ohmi	4 ohmi
Tensiune nominală RMS	200 wați	300 wați
SPL 1w/1m	100 dB	101 dB
Răspuns în frecvență	(-10dB) 55-20KHz	45-20KHz
Unghi acoperit	90°×40°	90°×40°
Frecvență de tranziție	3000 Hz	2000 Hz
Protectție bobină mobilă	PTC	PTC
Componente Înalte	Driver 1"	Driver 1"
Componente Medii (Joase)	1x10/200	1x12/300
	10"	12"
Material	Placaj 18 mm	Placaj 18 mm
Finisaj	Lac negru	Lac negru
Dimensiuni (l x h x L cm)	36x56x38	42x62x43
Greutate netă (kg)	19	25

OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Domeniu frecvență:	40Hz-200Hz	40Hz-200Hz
SPL 1w/1m:	102 dB	102 dB
Max. SPL@1m:	124 dB	124 dB
Tip intrare:	Echilibrată diferențială	Echilibrată diferențială
Impedanță intrare:	20K ohmi	20K ohmi
Protectie intrare:	Protectie pe nivel	Protectie pe nivel
Traductor frecvență joasă
Diametru:	15" (386mm)	18" (463mm)
Diametru bobină mobilă:	4" (99,2mm)	4" (99,2mm)
Amplificator tensiune frecvență joasă
Tensiune nominală:	600 wați RMS	600 wați RMS
THD nominal:	<0,03%	<0,03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Material carcasă	Placaj 18mm	Placaj 18mm
Dimensiuni (l x h x L cm)	47x58x60	50x66x60
Greutate netă (Kg)	38	44

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul apariției unei probleme. Nu expuneți produsul apei sau umezelii.

Întreținere:

Curățarea trebuie făcută cu o cârpă uscată. Nu folosiți solventi sau agenti de curățare abrazivi.

Garantie:

Nu oferim nicio garanție și nu ne asumăm niciun fel de responsabilitate în cazul schimbărilor sau modificărilor aduse acestui produs sau în cazul deteriorării cauzate de utilizarea incorectă a produsului.

Generalități:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă.

Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Păstrați acest manual și ambalajul pentru consultări ulterioare.

Atentie:

Pe acest produs se află acest marcaj. Acesta semnifică faptul că produsele electrice și electronice nu trebuie eliminate odată cu gunoiul menajer. Aceste produse au un sistem separat de colectare.
