Tipo de producto	Altavoz activo (caja amplificada)
Marca	Konig
Modelo	OSPSX110TA
Configuración	2 vías compacta
Impedancia nominal	4 Ohmios
Potencia nominal RMS	200 vatios
SPL 1W/1m	100 dB
Respuesta en frecuencia (-10dB)	55 Hz – 20 kHz
Ángulos de cobertura	90° x 40°
Frecuencia de filtrado	3000 Hz
Componente alto	Motor de bobina móvil 1"
Componente bajo	1 x 10" (200 W)
Material de la caja	Madera contrachapada 18 mm
Acabado	Barniz laca negro
Dimensiones (L x A x P)	36 x 56 x 38 cm
Peso neto	19 kg
Alimentación	120 V / 60 Hz (EE.UU.) o 230 V / 50 Hz (Europa)
Entradas	XLR hembra principal, XLR/TRS micrófono, jack 1/4"
Salidas	XLR macho (sesgo), conector Powercon (salida de alimentación)
Controles	Volumen principal, ganancia de micrófono, EQ graves/agudos, interruptor de corte de bajos
Protección	Limitador de pico, fusible
Mantenimiento	Limpiar con un paño seco. No utilizar disolventes.
Seguridad	No exponer a la humedad. Desconectar antes de cualquier reparación.
Garantía	Garantía no válida en caso de modificación o uso incorrecto.

Preguntas frecuentes - OSPSX110TA KONIG

¿Cómo conectar un micrófono al altavoz?

Utilice la entrada Micrófono/Entrada de línea XLR/1/4 TRS (jack) ubicada en el panel trasero del altavoz superior. Ajuste el nivel con el botón Ganancia de micrófono. Procure no saturar la señal.

¿Puedo usar el altavoz solo sin subwoofer?

Sí, ajuste el interruptor de corte de bajos/rango completo (06) a la posición Apagado para usar el altavoz superior como altavoz de rango completo. Sin embargo, las frecuencias bajas se verán limitadas por el tamaño del altavoz.

¿Qué hacer si el indicador de pico (Peak) se enciende con frecuencia o de forma continua?

El indicador de pico indica que el limitador está activo para evitar la saturación. Si parpadea con frecuencia o permanece encendido de forma continua, reduzca el nivel del volumen principal o de la ganancia del micrófono para reducir el nivel de entrada.

¿Cómo conectar en cascada varios altavoces activos?

Utilice la salida de sesgo (XLR macho) del primer altavoz para conectar la entrada principal (XLR hembra) del siguiente altavoz, y así sucesivamente. La señal es idéntica en la salida, por lo que puede encadenar varios altavoces.

¿Cuál es la diferencia entre la entrada principal y la entrada de micrófono?

La entrada principal (XLR hembra) está diseñada para una señal de nivel de línea (consola, fuente de audio). La entrada de micrófono (XLR/TRS) tiene un preamplificador con ajuste de ganancia adecuado para micrófonos. No use un micrófono en la entrada principal sin un preamplificador externo.

¿Puedo usar un cable no balanceado con este altavoz?

Sí, pero siga el siguiente cableado: conecte la señal caliente (pin 2) y la tierra (pin 1) de la entrada balanceada. Deje el pin 3 (frío) desconectado. En caso de bucle de tierra, intente conectar la tierra solo al pin 3.

¿Cómo ajustar la ecualización (EQ)?

Use los botones EQ de graves (Low) y agudos (High) ubicados en el panel trasero. Gírelos en el sentido de las agujas del reloj para aumentar la frecuencia correspondiente. Ajuste según sus preferencias acústicas y el tipo de contenido de audio.

¿Qué hacer si el fusible se funde?

Desconecte el aparato de la red eléctrica. Reemplace el fusible por un modelo idéntico (misma capacidad, tipo estándar) ubicado en el lugar previsto para tal fin. Si el problema persiste, haga revisar el aparato por un técnico calificado.

¿Puedo colgar el altavoz por sus asas?

No, las asas no están diseñadas para soportar el peso en suspensión. El altavoz está destinado a colocarse en el suelo. No intente colgarlo por las asas.

¿Cómo limpiar el aparato?

Use un paño seco y suave para limpiar la superficie. No use disolventes, alcohol o productos abrasivos que puedan dañar el acabado. Asegúrese de que el aparato esté desconectado antes de la limpieza.

MANUAL DE USUARIO OSPSX110TA KONIG

Sistema de altavoces activo 15" + 12"

KÄYTTÖOHJE (s. 30)

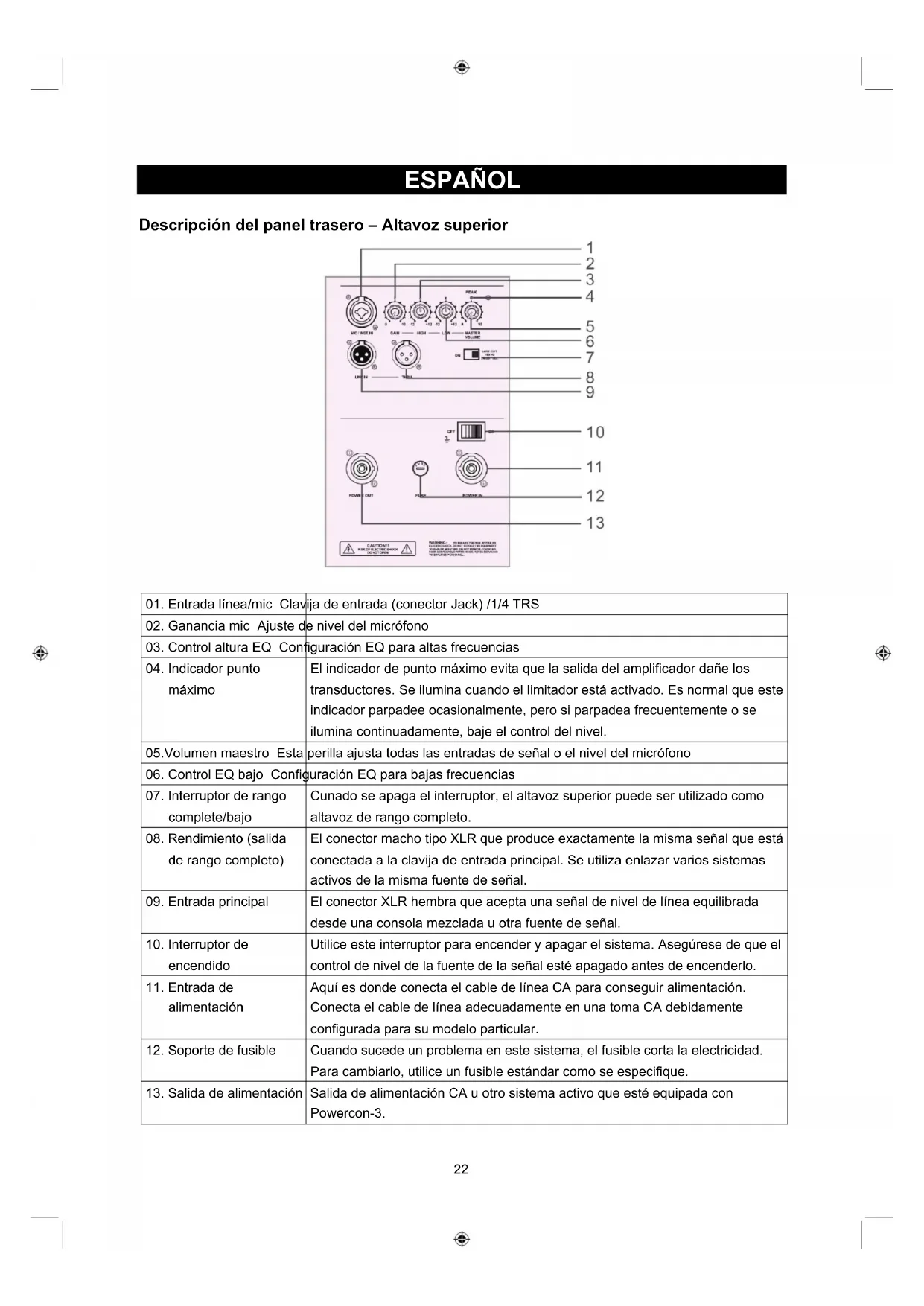

Descripción del panel trasero – Altavoz superior

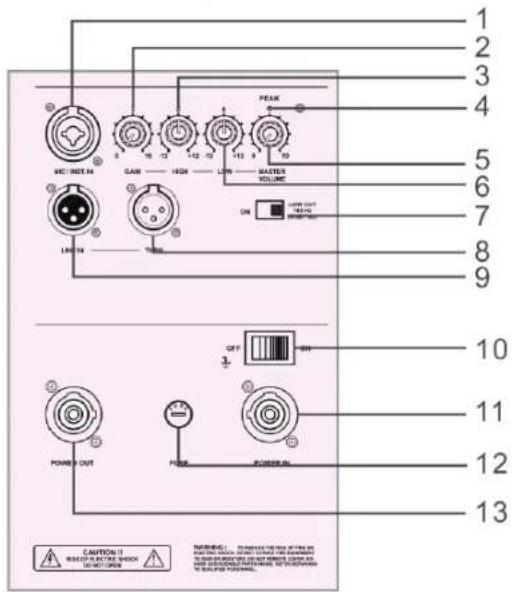

01. Entrada línea/mic Clavija de entrada (conector Jack) /1/4 TRS
02. Ganancia mic Ajuste de nivel del micrófono
03. Control altura EQ Configuración EQ para altas frecuencias
04. Indicador punto máximo	El indicador de punto máximo evita que la salida del amplificador dañe los transductores. Se ilumina cuando el limitador está activado. Es normal que este indicador parpadee ocasionalmente, pero si parpadea frecuentemente o se ilumina continuadamente, baje el control del nivel.
05. Volumen maestro Esta	perilla ajusta todas las entradas de señal o el nivel del micrófono
06. Control EQ bajo Configuración EQ para bajas frecuencias
07. Interruptor de rango complete/bajo	Cunado se apaga el interruptor, el altavoz superior puede ser utilizado como altavoz de rango completo.
08. Rendimiento (salida de rango completo)	El conector macho tipo XLR que produce exactamente la misma señal que está conectada a la clavija de entrada principal. Se utiliza enlazar varios sistemas activos de la misma fuente de señal.
09. Entrada principal	El conector XLR hembra que acepta una señal de nivel de línea equilibrada desde una consola mezclada u otra fuente de señal.
10. Interruptor de encendido	Utilice este interruptor para encender y apagar el sistema. Asegúrese de que el control de nivel de la fuente de la señal esté apagado antes de encenderlo.
11. Entrada de alimentación	Aquí es donde conecta el cable de línea CA para conseguir alimentación. Conecta el cable de línea adecuadamente en una toma CA debidamente configurada para su modelo particular.
12. Soporte de fusible	Cuando sucede un problema en este sistema, el fusible corta la electricidad. Para cambiarlo, utilice un fusible estándar como se especifique.
13. Salida de alimentación	Salida de alimentación CA u otro sistema activo que esté equipada con Powercon-3.

Descripción del panel trasero – Altavoz secundario

01. Entrada de rango completo	Conector tipo XLR hembra que acepta una señal de nivel de línea equilibrada desde una consola mezclada u otra fuente de señal.
02. Control de nivel del subwoofer	Ajusta el nivel de subwoofer Utilícelo como punto de partida para configurar el equilibrio entre el subwoofer y el altavoz principal.
03. Control de frecuencia	Con este control puede ajustar la frecuencia de los graves de 40Hz a 200Hz para equilibrar los graves y los altavoces superiores.
04. Indicador de límite máximo	El indicador de punto máximo evita que la salida del amplificador dañe los transductores. Se iluminará al activar el limitador. Es normal que este indicador parpadee ocasionalmente, pero si parpadea frecuentemente o se ilumina continuadamente, baje el control del nivel.
05. Rendimiento (salida de rango completo)	El conector macho tipo XLR que produce exactamente la misma señal que está conectada a la clavija de entrada principal. Se utiliza enlazar varios sistemas activos de la misma fuente de señal.
06. Interruptor de encendido	Utilice este interruptor para encender y apagar el sistema. Asegúrese de que el control de nivel de la fuente de la señal esté apagado antes de encenderlo.
07. Entrada de alimentación	Aquí es donde conecta el cable de línea CA para conseguir alimentación. Conecta el cable de línea adecuadamente en una toma CA debidamente configurada para su modelo particular.
08. Soporte de fusible	Cuando sucede un problema en este sistema, el fusible corta la electricidad. Para cambiarlo, utilice un fusible estándar como se especifique.
09. Salida de alimentación	Salida de alimentación CA u otro sistema activo que esté equipada con Powercon-3.

CONSEJOS

¡No exponga el circuito electrónico a la humedad!

Cuando el sistema esté en el exterior, asegúrese de protegerlo contra la lluvia. Mantenga las bebidas y demás líquidos lejos de los armarios para proteger los componentes electrónicos ante posibles cortocircuitos.

Asegúrese de que los conductos en los paneles traseros de los armarios no tengan suciedad y que el sistema se ventile adecuadamente, de lo contrario se pueden sobrecalentar y sufrir daños.

CONEXIONES

El sistema tiene una entrada XLR hembra que acepta una señal de nivel de línea equilibrada.

Al conectar una señal equilibrada, asegúrese de que está conectada de conformidad con los estándares AES (Sociedad de ingeniería de audio):

Si se conecta una señal no equilibrada a la entrada equilibrada del sistema, asegúrese de que la conexión alta (caliente) de la señal esté conectada a la clavija 2 y la conexión a tierra no equilibrada esté conectada a las conexiones baja y a tierra de la entrada equilibrada. Si hay un problema del ciclo de tierra, pruebe a conectar la conexión a tierra no equilibrada solamente a la conexión baja de entrada (clavija 3), y dejando la conexión de tierra de entrada desconectada.

Los conectores de salida le permiten conectar más de un grave u otro altavoz activo a su sistema.

Simplemente enchufe las clavijas de entrada de rango completo en el primer altavoz, y dirija ese altavoz por medio de las clavijas al siguiente altavoz como clavijas de entrada y así sucesivamente, enlazando múltiples altavoces. La clavija de salida se conecta directamente desde el conector de entrada de rango completo (no hay circuito electrónico entre ellos), por lo que la señal que salga de la clavija de salida es exactamente es la misma que la que entra.

UBICACIÓN

El sistema de graves está diseñado para ser colocado en el suelo.

Nunca intente suspender el sistema por las asas. Como con todos los componentes eléctricos, proteja el sistema de la exposición a la humedad.

Si está configurando el sistema en exteriores, asegúrese que esté bajo cubierta cuando crea que vaya a llover.

ALIMENTACIÓN CA

Asegúrese de que el sistema esté enchufado a una toma que suministre el voltaje correcto especificado en su modelo. Además asegúrese de que el servicio eléctrico puede proporcionar el amperaje suficiente para todos los componentes que se le hayan conectado. Le recomendamos que utilice una fuente de alimentación fuerte de CA porque los amplificadores demandan una alta corriente en la línea CA.

El rendimiento pobre suele ser provocado por una alimentación CA débil a los amplificadores. Nunca elimine la clavija de tierra en el cable de alimentación de los graves o de cualquier otro componente.

ESPECIFICACIONES

OSP-SX110ta	OSP-SX112ta
TOP / 10" DE ALCANCE		TOP / 12" DE ALCANCE
	COMPLETO	COMPLETO
Gabinete	Medio/alto	Medio/alto
	Alcance completo	Alcance completo
Configuración	Compacto de 2 vías	Compacto de 2 vías
Nom. Impedancia	4 Ohmios	4 Ohmios
Potencia clasificada RMS	200 Vatios	300 Vatios
SPL 1w/1m	100 dB	101 dB
Respuesta de frecuencia	(-10dB) 55-20KHz	45-20KHz
Ángulo de convertura	90°×40°	90°×40°
Frecuencia cruzada	3000 Hz	2000 Hz
Protección de bobinas de voz	PTC	PTC
Componentes alto	Controlador 1"	Controlador 1"
Componentes medio (Bajo)	1x10/200	1x12/300
	10"	12"
Material Contrachapado 18mm Contrachapado 18mm
Acabado	Laqueado blanco	Laqueado blanco
Dimensiones (ancho x alt. x prof.)	36x56x38	42x62x43
Peso neto (Kg) 19	25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Rango de frecuencia:	40Hz-200Hz	40Hz-200Hz
SPL 1W/1m:	102 dB	102 dB
Max. SPL@1m:	124 dB	124 dB
Tipo de entrada:	Diferencial de equilibrio	Diferencial de equilibrio
Impedancia de entrada:	20K Ohms	20K Ohms
Protección de entrada:	Nivel protegido	Nivel protegido
Transductor de baja frecuencia
Diámetro:	386mm (15")	463mm (18")
Diámetro de bobina:	99.2mm (4")	99.2mm (4")
Amplificador de alimentación de baja frecuencia
Potencia nominal	600 W RMS	600 W RMS
THD clasificado:	<0.03%	<0.03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Material del armario	Contrachapado 18mm	Contrachapado 18mm
Dimensiones (ancho x alt. x prof.)	47x58x60	50x66x60
Peso neto (Kg)	38	44

Medidas de seguridad:

Para reducir el peligro de descarga eléctrica, este producto SÓLO lo debería abrir un técnico autorizado cuando necesite reparación. Desconecte el producto de la toma de corriente y de los otros equipos si ocurriera algún problema. No exponga el producto al agua ni a la humedad.

Mantenimiento:

Límpielo sólo con un paño seco. No utilice disolventes de limpieza ni productos abrasivos.

Garantía:

No se aceptará ninguna garantía o responsabilidad derivada de cualquier cambio o modificaciones realizadas al producto o daños provocados por un uso incorrecto del producto.

General:

Las ilustraciones y las especificaciones podrán sufrir cambios sin previo aviso.

Todas las marcas de logotipos y nombres de productos constituyen patentes o marcas registradas a nombre de sus titulares correspondientes, reconocidos como tal.

Conserve este manual y el embalaje en caso de futura necesidad.

Atención:

Este producto está señalizado con este símbolo. Esto significa que los productos eléctricos y electrónicos usados no deberán mezclarse con los desechos domésticos generales. Existe un sistema de recogida individual para este tipo de productos.
