OSPSX110TA - Altoparlante KONIG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante attivo (cassa amplificata)
Marca	Konig
Modello	OSPSX110TA
Configurazione	2 vie compatte
Impedenza nominale	4 Ohm
Potenza nominale RMS	200 Watt
SPL 1W/1m	100 dB
Risposta in frequenza (-10dB)	55 Hz – 20 kHz
Angoli di copertura	90° x 40°
Frequenza di filtro	3000 Hz
Componente alto	Motore a bobina mobile 1"
Componente basso	1 x 10" (200 W)
Materiale del cabinet	Compensato 18 mm
Finitura	Vernice lacca nera
Dimensioni (L x A x P)	36 x 56 x 38 cm
Peso netto	19 kg
Alimentazione	120 V / 60 Hz (USA) o 230 V / 50 Hz (Europa)
Ingressi	XLR femmina principale, XLR/TRS micro, jack 1/4"
Uscite	XLR maschio (bias), presa Powercon (uscita alimentazione)
Controlli	Volume principale, gain micro, EQ bassi/acuti, switch taglio-bassi
Protezione	Limitatore di picco, fusibile
Manutenzione	Pulire con un panno asciutto. Non utilizzare solventi.
Sicurezza	Non esporre all'umidità. Scollegare prima di qualsiasi riparazione.
Garanzia	Garanzia non valida in caso di modifica o utilizzo scorretto.

Domande frequenti - OSPSX110TA KONIG

Come collegare un microfono all'altoparlante?

Utilizzare l'ingresso Micro/Ingresso di linea XLR/1/4 TRS (jack) situato sul pannello posteriore dell'altoparlante superiore. Regolare il livello con la manopola Gain del micro. Fare attenzione a non saturare il segnale.

Posso utilizzare l'altoparlante da solo senza subwoofer?

Sì, impostare l'interruttore di taglio bassi/gamma completa (06) sulla posizione Off per utilizzare l'altoparlante superiore come cassa a gamma completa. Tuttavia, le basse frequenze saranno limitate dalle dimensioni dell'altoparlante.

Cosa fare se la spia di picco (Peak) si accende spesso o continuamente?

La spia di picco indica che il limitatore è attivo per evitare la saturazione. Se lampeggia frequentemente o rimane accesa continuamente, abbassare il livello del volume principale o del gain micro per ridurre il livello di ingresso.

Come collegare in cascata più altoparlanti attivi?

Utilizzare l'uscita Bias (XLR maschio) del primo altoparlante per collegare l'ingresso principale (XLR femmina) dell'altoparlante successivo, e così via. Il segnale è identico in uscita, quindi è possibile concatenare più casse.

Qual è la differenza tra l'ingresso principale e l'ingresso micro?

L'ingresso principale (XLR femmina) è previsto per un segnale di livello linea (console, sorgente audio). L'ingresso micro (XLR/TRS) dispone di un preamplificatore con regolazione del gain adatto ai microfoni. Non utilizzare un micro sull'ingresso principale senza un preamplificatore esterno.

Posso utilizzare un cavo non bilanciato con questa cassa?

Sì, ma rispettare il seguente cablaggio: collegare il segnale caldo (pin 2) e la massa (pin 1) dell'ingresso bilanciato. Lasciare il pin 3 (freddo) scollegato. In caso di loop di terra, provare a collegare la massa solo al pin 3.

Come regolare l'equalizzazione (EQ)?

Utilizzare i pulsanti EQ dei bassi (Low) e degli acuti (High) situati sul pannello posteriore. Ruotarli in senso orario per aumentare la frequenza corrispondente. Regolare in base alle preferenze acustiche e al tipo di contenuto audio.

Cosa fare se il fusibile salta?

Scollegare l'apparecchio dalla rete. Sostituire il fusibile con un modello identico (stesso calibro, tipo standard) situato nell'apposito alloggiamento. Se il problema persiste, far verificare l'apparecchio da un tecnico qualificato.

Posso sospendere la cassa per le sue maniglie?

No, le maniglie non sono progettate per sostenere il peso in sospensione. La cassa è destinata a essere posata a terra. Non tentare mai di sospenderla per le maniglie.

Come pulire l'apparecchio?

Utilizzare un panno asciutto e morbido per pulire la superficie. Non utilizzare solventi, alcol o prodotti abrasivi che potrebbero danneggiare la finitura. Assicurarsi che l'apparecchio sia scollegato prima della pulizia.

MANUALE UTENTE OSPSX110TA KONIG

Sistema casse attive 15" + 12"

HASZNÁLATI ÚTMUTATÓ (o. 26.)

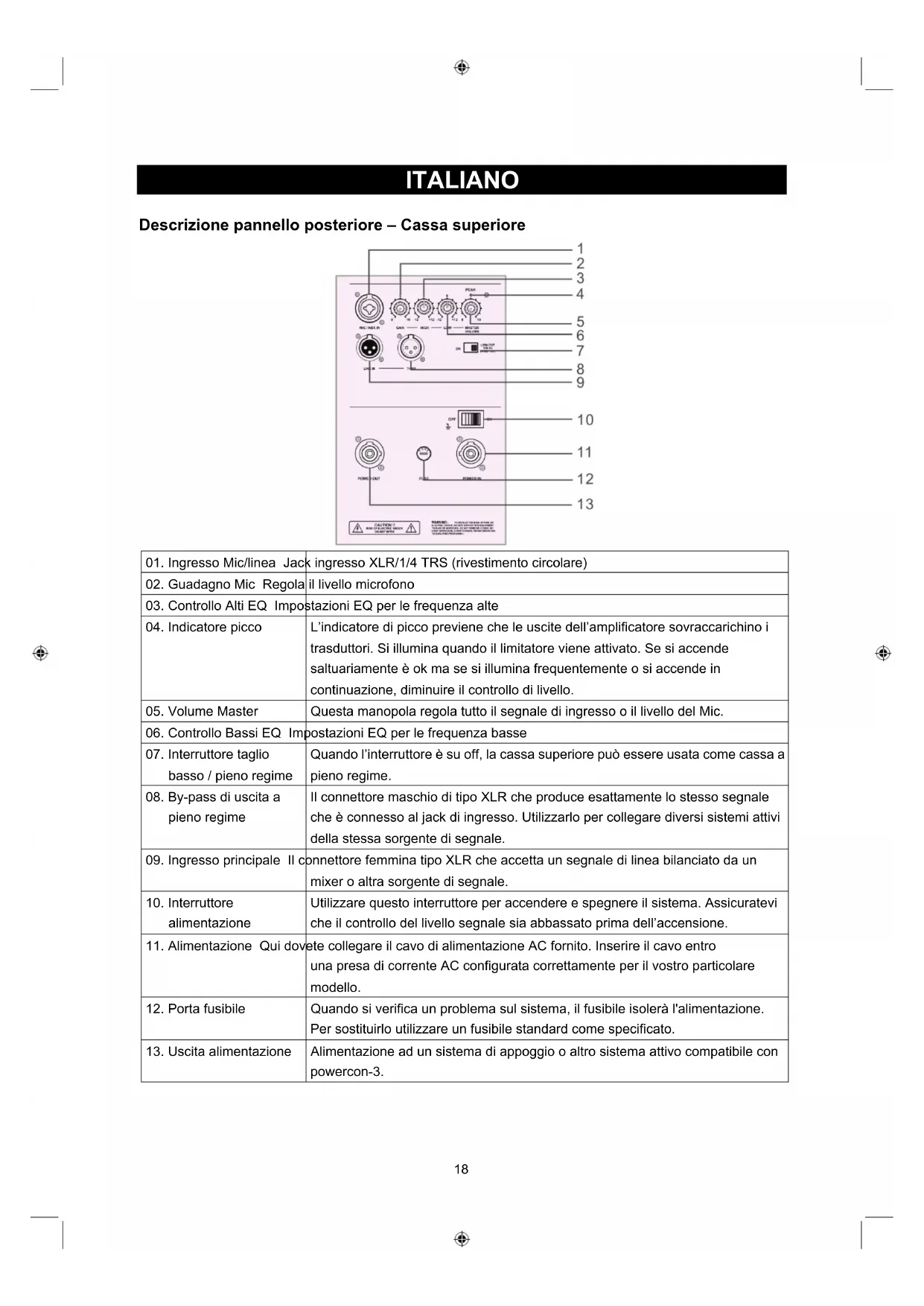

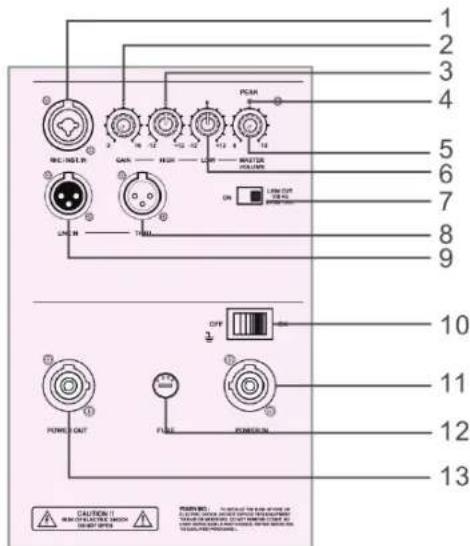

Descrizione pannello posteriore – Cassa superiore

1 2 3 4 5 6 7 8 9 10 11 12 13 WARNING: CAUTION 13 MAIN SWITCHER SWITCH ON/OFF OFF POWER OUT POWER ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON ON On

01. Ingresso Mic/linea Jack ingresso XLR/1/4 TRS (rivestimento circolare)
02. Guadagno Mic Regola il livello microfono
03. Controllo Alti EQ Impostazioni EQ per le frequenza alte
04. Indicatore picco	L'indicatore di picco previene che le uscite dell'amplificatore sovraccarichino i trasduttori. Si illumina quando il limitatore viene attivato. Se si accende saltuariamente è ok ma se si illumina frequentemente o si accende in continuazione, diminuire il controllo di livello.
05. Volume Master	Questa manopola regola tutto il segnale di ingresso o il livello del Mic.
06. Controllo Bassi EQ Impostazioni EQ per le frequenza basse
07. Interruttore taglio basso / pieno regime	Quando l'interruttore è su off, la cassa superiore può essere usata come cassa a pieno regime.
08. By-pass di uscita a pieno regime	Il connettore maschio di tipo XLR che produce esattamente lo stesso segnale che è connesso al jack di ingresso. Utilizzarlo per collegare diversi sistemi attivi della stessa sorgente di segnale.
09. Ingresso principale Il connettore femmina tipo XLR che accetta un segnale di linea bilanciato da un mixer o altra sorgente di segnale.
10. Interruttore alimentazione	Utilizzare questo interruttore per accendere e spegnere il sistema. Assicuratevi che il controllo del livello segnale sia abbassato prima dell'accensione.
11. Alimentazione Qui dovete collegare il cavo di alimentazione AC fornito. Inserire il cavo entro una presa di corrente AC configurata correttamente per il vostro particolare modello.
12. Porta fusibile	Quando si verifica un problema sul sistema, il fusibile isolerà l'alimentazione. Per sostituirlo utilizzare un fusibile standard come specificato.
13. Uscita alimentazione	Alimentazione ad un sistema di appoggio o altro sistema attivo compatibile con powercon-3.

Descrizione pannello posteriore – Cassa Sub

01. Ingresso a pieno regime	Il connettore femmina tipo XLR che accetta un segnale di linea bilanciato da un mixer o altra sorgente di segnale.
02. Controllo livello Subwoofer	Regola il livello del subwoofer. Utilizzarlo come punto di inizio per impostare il bilanciamento tra il subwoofer e la cassa principale.
03. Controllo frequenza	Con questo controllo potete regolare la frequenza dei bassi da 40Hz a 200Hz per bilanciare il subwoofer e la cassa principale.
04. Indicatore picco	L'indicatore di picco previene che le uscite dell'amplificatore sovraccarichino i trasduttori. Si illumina quando il limitatore viene attivato. Se si accende saltuariamente è ok ma se si illumina frequentemente o si accende in continuazione, diminuire il controllo di livello.
05. By-pass di uscita a pieno regime	Il connettore maschio di tipo XLR che produce esattamente lo stesso segnale che è connesso al jack di ingresso. Utilizzarlo per collegare diversi sistemi attivi della stessa sorgente di segnale.
06. Interruttore alimentazione	Utilizzare questo interruttore per accendere e spegnere il sistema. Assicuratevi che il controllo del livello segnale sia abbassato prima dell'accensione.
07. Alimentazione	Qui dovete collegare il cavo di alimentazione AC fornito. Inserire il cavo entro una presa di corrente AC configurata correttamente per il vostro particolare modello.
08. Porta fusibile	Quando si verifica un problema sul sistema, il fusibile isolerà l'alimentazione. Per sostituirlo utilizzare un fusibile standard come specificato.
09. Uscita alimentazione	Alimentazione ad un sistema di appoggio o altro sistema attivo compatibile con powercon-3.

CONSIGLI

Non esporre i circuiti elettronici all'umidità

Quando il sistema è collocato all'aperto, assicuratevi di proteggerlo dalla pioggia. Tenere bevande e altri liquidi lontano dai mobili per proteggere i loro componenti elettronici dal corto circuito.

Assicurarsi che i condotti sui pannelli posteriori siano privi di sporco e che il sistema sia adeguatamente ventilato, altrimenti i componenti elettronici potrebbero surriscaldarsi e subire danni.

COLLEGAMENTI

Il sistema dispone di un ingresso XLR femmina che accetta un segnale bilanciato di linea di livello.

Quando si collega un segnale bilanciato, assicurarsi che sia collegato a norma AES (Audio Engineering Society).

Se si collega un segnale sbilanciato all'ingresso bilanciato del sistema, assicuratevi che il segnale (polo caldo) sia collegato al pin 2 ed il collegamento sbilanciato di terra sia collegato con la presa di terra dell'ingresso bilanciato. Se c'è un problema di loop di massa, provare a collegare la connessione sbilanciata di terra solo al pin 3, e lasciare scollegato il collegamento di terra dell'ingresso.

I connettori di uscita consentono di collegare più di un subwoofer o altro diffusore attivo al sistema.

Basta collegare l'intero intervallo di input jack nella prima cassa, e collegare attraverso cavo jack all'ingresso della cassa successiva, e così via. Il jack di passaggio è collegato direttamente dal connettore di ingresso a pieno regime (non tra i circuiti elettronici), il segnale che esce dal jack di passaggio è esattamente lo stesso de segnale di ingresso.

POSIZIONAMENTO

Il sistema di bassi è destinato ad essere posizionato sul pavimento.

Non tentare mai di appendere il sistema per i manici. Come con tutti i componenti elettrici, proteggere il sistema da esposizione all'umidità.

Se si sta impostando il sistema all'esterno, assicurarsi che sia sotto una copertura se si prevede pioggia.

ALIMENTAZIONE

Assicurarsi che il sistema sia collegato a una presa in grado di fornire la corretta tensione per il vostro modello. Siate inoltre sicuri che il servizio elettrico sia in grado di fornire amperaggio sufficiente per tutti i componenti ad esso collegati. Si consiglia di utilizzare una buona sorgente di alimentazione poiché la richiesta degli amplificatori sulla linea è molto alta. Prestazioni dei bassi insufficiente sono spesso causate da una alimentazione AC debole. Non rimuovere il polo di terra sul cavo di alimentazione dei bassi o di qualsiasi altro componente.

SPECIFICHE
OSP-SX110ta OSP-SX112ta

TOP / 10” Pieno Regime TOP / 12” Pieno Regime

Contenitore Medio / Alto Medio / Alto

Pieno Regime Pieno Regime

Configurazione Compatto 2-vie Compatto 2-vie

Impedenza nominale 4 Ohm 4 Ohm

Indice alimentazione RMS 200 Watt 300 Watt

SPL 1w/1m 100 db 101 db

Risposta in frequenza (-10dB) 55-20KHz 45-20KHz

Angolo di copertura	90°×40°	90°×40°
Frequenza di attraversamento	3000 Hz	2000 Hz
Bobina protezione voce	PTC	PTC
Componenti Alti	1" Driver	1" Driver
Componenti Medio (bassi)	1x10/200	1x12/300
	10"	12"

Materiale	Legno	18mm	Legno
Finitura Nero Laccato Nero laccato
Dimensioni (l x a x p cm) 36x56x38 42x62x43
Peso netto (kg) 19 25
OSP-SX115sa	OSP-SX118sa
SUB-WOOFER / 15" SUB-WOOFER / 18"
Gamma frequenza: 40Hz-200Hz 40Hz-200Hz
SPL 1W/1m: 102 db 102 db
Max. SPL@1m: 124 db 124 db
Tipologia Ingresso:	Differenziale bilanciato	Differenziale bilanciato
Impedenza ingresso:	20K Ohm	20K Ohm
Protezione ingresso: Protetto a livello		Protetto a livello
Trasduttore bassa frequenza
Diametro:	15" (386mm)	18" (463mm)
Diametro bobina voce:	4" (99.2mm)	4" (99.2mm)
Frequenza bassa Amplificatore
Potenza nominale:	600 Watt RMS	600 Watt RMS
THD nominale:	<0.03%	<0.03%
US	120 V, 60 Hz	120 V, 60 Hz
Europa	230 V, 50 Hz	230 V, 50 Hz
Materiale contenitore	Legno 18mm	Legno 18mm
Dimensioni (l x a x p cm) 47x58x60	50x66x60
Peso netto (Kg)	38 44

Precauzioni di sicurezza:

Per ridurre il rischio di shock elettrico, questo prodotto dovrebbe essere aperto SOLO da un tecnico autorizzato quando è necessario ripararlo. Scollegare il prodotto dall'alimentazione e da altri apparecchi se dovesse esserci un problema. Non esporre il prodotto ad acqua o umidità.

Manutenzione:

Pulire solo con un panno asciutto. Non utilizzare solventi detergenti o abrasivi.

Garanzia:

Non sarà accettata alcuna garanzia o responsabilità in relazione a cambiamenti e modifiche del prodotto o a danni determinati dall'uso non corretto del prodotto stesso.

Generalità:

Il design e le caratteristiche tecniche sono soggetti a modifica senza necessità di preavviso.

Tutti i marchi a logo e i nomi di prodotto sono marchi commerciali o registrati dei rispettivi titolari e sono riconosciuti come tali in questo documento.

Tenere questo manuale e la confezione per riferimento futuro.

Attenzione:

Il prodotto è contrassegnato con questo simbolo, con il quale si indica che i prodotti elettrici ed elettronici non devono essere gettati insieme ai rifiuti domestici. Per questi prodotti esiste un sistema di raccolta differenziata.
