CMPSP36 - Kaiutin KONIG - Ilmainen käyttöohje ja opas

Tuotetyyppi	2.1-kaiutinjärjestelmä (bassokotelo + kaksi satelliittia)
Merkki	König Electronic
Malli	CMP-SP36
RMS-lähtöteho	20 W
Kokonaislähtöteho	50 W
Basso-elementti (woofer)	5,25" (13,3 cm), 4 Ω, 30 W
Satelliittikaiuttimet	3" (7,6 cm), 4 Ω, 10 W x 2
Taajuusvaste	150 Hz - 20 kHz
Bassokotelon mitat	210 x 225 x 264 mm
Satelliittien mitat	95 x 105,5 x 215 mm
Virtalähde	Vaihtovirta (AC)
Tuloliitännät	RCA 3,5 mm stereoliitin (PC, CD, MP3, TV)
Lähtöliitännät	Satelliittien liittimet
Kauko-ohjain	Johdollinen (äänenvoimakkuus ja basso)
Kuulokeliitäntä	Kyllä (yksityinen kuuntelu)
Yhteensopivuus	PC, DVD, CD, MP3, TV
Bassokotelon materiaali	Puu (laadukas bassontoisto)
Huolto	Puhdista kuivalla liinalla. Älä käytä liuottimia tai hankaavia aineita.
Turvallisuus	Älä avaa laitetta. Irrota verkkovirta ongelmatilanteessa. Älä altista vedelle tai kosteudelle.
Takuu	Lainmukainen takuu. Takuu ei kata muutoksia tai virheellistä käyttöä.
Korjattavuus	Vain valtuutettu ammattilainen saa avata laitteen.

Usein kysytyt kysymykset - CMPSP36 KONIG

Miten kaiuttimet kytketään tietokoneeseen?

Käytä mukana tulevaa RCA 3,5 mm stereokaapelia liittääksesi tietokoneesi äänilähdön bassokotelon INPUT-liittimeen. Kytke satelliitit OUTPUT (R ja L) -liitäntöihin. Kytke laite päälle ja säädä äänenvoimakkuutta johdollisella kaukosäätimellä.

Mitä tehdä, jos kaiuttimista ei tule ääntä?

Tarkista ensin, että laite on päällä (ON-kytkin) ja että äänenvoimakkuus ei ole minimissä. Varmista, että kaapelit on kytketty oikein (tulo ja satelliitit). Testaa toisella äänilähteellä. Jos ongelma jatkuu, ota yhteys teknikkoon.

Voinko käyttää kuulokkeita tämän järjestelmän kanssa?

Kyllä, johdollisessa kaukosäätimessä on kuulokeliitäntä. Kytke kuulokkeet tähän liitäntään yksityistä kuuntelua varten. Kaiuttimet mykistetään.

Miten kaiuttimet puhdistetaan?

Irrota laite verkkovirrasta. Käytä pehmeää ja kuivaa liinaa pölyn poistamiseen pinnoilta. Älä koskaan käytä kemikaaleja, liuottimia tai hankaavia liinoja, jotka voivat vahingoittaa pintakäsittelyä.

Mikä on tämän järjestelmän kokonaisteho?

RMS-lähtöteho on 20 W, ja kokonaislähtöteho enintään 50 W. Bassokotelo tuottaa 30 W ja jokainen satelliitti 10 W.

Onko tämä järjestelmä yhteensopiva television kanssa?

Kyllä, se on yhteensopiva televisioiden kanssa, joissa on RCA-äänilähtö (3,5 mm liitin tai puna/valkoiset liittimet). Käytä sopivaa kaapelia television liittämiseen bassokotelon tuloon.

Onko johdollinen kaukosäädin helppokäyttöinen?

Kyllä, se mahdollistaa äänenvoimakkuuden ja bassotason (BASS) säätämisen. Siinä on myös kuulokeliitäntä. Painikkeet on selkeästi merkitty (VOL, BAS).

Mitkä ovat kaiuttimien mitat?

Bassokotelo on kooltaan 210 x 225 x 264 mm (L x S x K). Jokainen satelliitti on 95 x 105,5 x 215 mm. Kokonaisuus on kompakti ja sopii työpöydälle tai pieneen huoneeseen.

Onko laitteella takuu?

Tuotteella on lainmukainen takuu. Muutokset tai virheellinen käyttö mitätöivät takuun. Ongelmatilanteissa ota yhteys myyjään.

Voinko itse vaihtaa viallisen kaiutinelementin?

Ei, kaiutinta saa avata vain valtuutettu ammattilainen. Luvaton avaaminen aiheuttaa sähköiskun vaaran ja mitätöi takuun.

KÄYTTÖOHJE CMPSP36 KONIG

BRUKSANVISNING (s. 34)

HÖGTALARANLÄGGNING

2.1 30W+2*10W

MANUAL DE UTILIZARE (p. 42)

SET DE BOXE 2.1 30 W + 2*10 W

ANLEITUNG (S. 6)

LAUTSPRECHER-SET

2.1 30 W+2X10 W

NÁVOD K POUŽITÍ (s. 38)

REPRODUKTOROVÁ

SOUPRAVA 2.1 30 W + 2*10 W

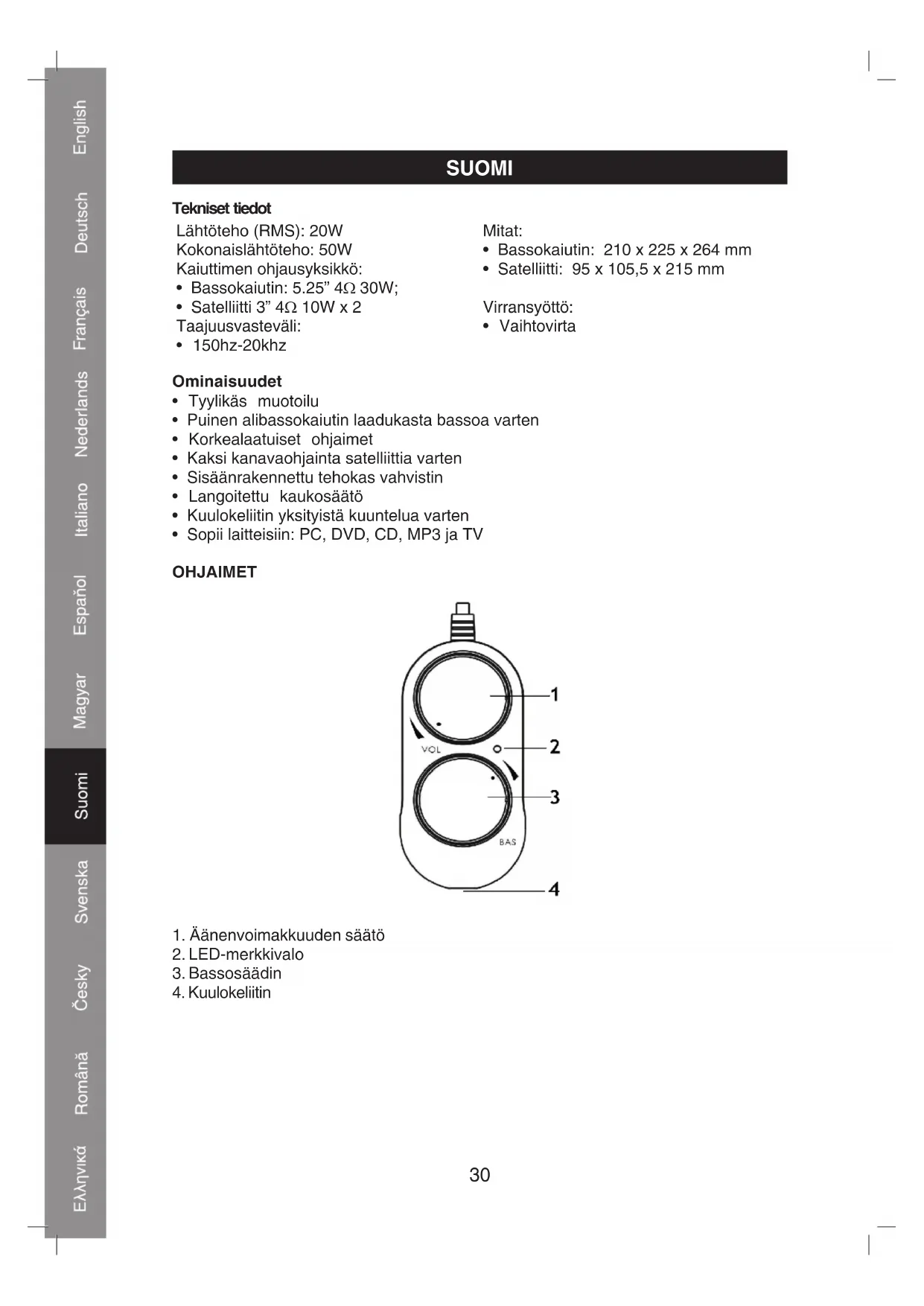

Lähtöteho (RMS): 20W

Kokonaislähtöteho: 50W

Kaiuttimen ohjausyksikkö:

• Bassokaiutin: 5.25" 4Ω 30W;

• Satelliitti 3" 4Ω 10W x 2

Taajuusvasteväli:

- 150hz-20khz

Mitat:

• Bassokaiutin: 210 x 225 x 264 mm

- Satelliitti: 95 x 105,5 x 215 mm

Virransyöttö:

• Vaihtovirta

Ominaisuudet

• Tyylikäs muotoilu
• Puinen alibassokaiutin laadukasta bassoa varten
  • Korkealaatuiset ohjaimet
  • Kaksi kanavaohjainta satelliittia varten
  • Sisäänrakennettu tehokas vahvistin
  • Langoitettu kaukosäätö
• Kuulokeliitin yksityistä kuuntelua varten
• Sopii laitteisiin: PC, DVD, CD, MP3 ja TV

OHJAIMET

VOL BAS 1 2 3 4

1. Äänenvoimakkuuden säätö
2. LED-merkkivalo
3. Bassosäädin
4. Kuulokeliitin

Toiminta ja kytkentä

ON OFF OUTPUT INPUT AC CONTROL R L AC IN STEREO PC, MP3, CD

- Varmista, että järjestelmä ja laitteet kytketään pois päältä ennen yhteyden luomista.

Katso kytkennät yllä olevasta kuvasta

• Vaihe 1: Kytke laite (PC/CD/MP3) kaiuttimeen RCAx 2-3,5 mm stereon syöttökaapelilla.
• Vaihe 2: Liitä kaksi satelliittikaiutinta takana olevaan kaiuttimen lähtöön.
• Vaihe 3: Liitä laite vaihtovirtalähteeseen ja kytke se päälle.
• Vaihe 4: Säädä äänenvoimakkuus ja basso langoitetulla ohjaimella haluamallesi tasolle.

Yhdenmukaisuusvakuutus

Me,

Nedis B.V.

De Tweeling 28

Sähköposti: [e-mail]

Vakuutamme, että:

Merkki: König Electronic

Malli: CMP-SP36

Kuvaus: KAIUTINSETTI 2.1 30W+2*10W

Täyttää seuraavat standardit:

EN 60950-1 : 2001+A11

EN 55022:2006

EN 61000-3-2 : 2006

EN 61000-3-3 : 1995+A1+A2

EN 55024 : 1998+A1+A2

Täyttää EU-direktiivien 2006/95/EY ja 2004/108/EY vaatimukset.

's-Hertogenbosch, 25. maaliskuuta -09

Mrs. J. Gilad

Toimitusjohtaja

Turvallisuuteen liittyvät varoitukset:

HUOMIO

SÄHKÖISKUVAARA ÄLÄ AVAA

Sähköiskuvaaran välttämiseksi tämän laitteen saa avata huollon yhteydessä VAIN valtuutettu teknikko. Kytke laite pois verkkovirrasta ja muista laitteista,

jos ongelmia esiintyy. Älä altista tuotetta vedelle tai kosteudelle.

Huolto:

Puhdista ainoastaan kuivalla kankaalla. Älä käytä liuottimia tai hioma-aineita.

Takuu:

Takuu ja vastuuvelvollisuus mitätöityy, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.

Yleistä:

Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.

Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä ta rekisteröityjä tuotemerkkejä ja niitä on käsiteltävä sellaisina.

Säilytä nämä ohjeet myöhempää tarvetta varten.

Huomio:

Tuote on varustettu tällä merkillä. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.

Copyright ©

CE

SVENSKA

SPECIFICATION

Uteffekt (RMS): 20W

Total uteffekt:50W

Högtalardrivenhet:

• Woofer: 5.25" 4Ω 30W;

- Satellit 3" 4Ω 10W x 2

Frekvensomfång:

- 150hz-20khz

Storlek:

• Woofer 210x225x264mm
• Satellit 95x105.5x215mm

Strömförsörjning:

- Nätspänning

Egenskaper:
