CMPSP36 - Haut-parleur KONIG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte 2.1 (caisson de basses + deux satellites)
Marque	König Electronic
Modèle	CMP-SP36
Puissance de sortie RMS	20 W
Puissance de sortie totale	50 W
Haut-parleur basses (woofer)	5,25" (13,3 cm), 4 Ω, 30 W
Haut-parleurs satellites	3" (7,6 cm), 4 Ω, 10 W x 2
Réponse en fréquence	150 Hz - 20 kHz
Dimensions du caisson de basses	210 x 225 x 264 mm
Dimensions des satellites	95 x 105,5 x 215 mm
Alimentation	Courant alternatif (AC)
Connectique d'entrée	Prise RCA 3,5 mm stéréo (pour PC, CD, MP3, TV)
Connectique de sortie	Bornes pour satellites
Télécommande	Filaire (volume et graves)
Prise écouteurs	Oui (écoute confidentielle)
Compatibilité	PC, DVD, CD, MP3, TV
Matériau du caisson de basses	Bois (pour une reproduction de qualité des basses)
Entretien	Nettoyer avec un chiffon sec. Ne pas utiliser de solvants ou produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil. Débrancher en cas de problème. Ne pas exposer à l'eau ou à l'humidité.
Garantie	Garantie légale de conformité. Aucune garantie en cas de modification ou utilisation incorrecte.
Réparabilité	Ne doit être ouvert que par un technicien qualifié agréé.

FOIRE AUX QUESTIONS - CMPSP36 KONIG

Comment brancher les enceintes à mon ordinateur ?

Utilisez le câble d'entrée RCA 3,5 mm stéréo fourni pour relier la sortie audio de votre PC à l'entrée INPUT du caisson de basses. Branchez ensuite les satellites aux sorties OUTPUT (R et L). Mettez l'appareil sous tension et réglez le volume avec la télécommande filaire.

Que faire si aucun son ne sort des enceintes ?

Vérifiez d'abord que l'appareil est sous tension (interrupteur ON) et que le volume n'est pas au minimum. Assurez-vous que les câbles sont correctement branchés (entrée et satellites). Testez avec une autre source audio. Si le problème persiste, contactez un technicien.

Puis-je utiliser un casque avec ce système ?

Oui, la télécommande filaire dispose d'une prise écouteurs. Branchez votre casque dans cette prise pour une écoute confidentielle. Les enceintes seront alors coupées.

Comment nettoyer les enceintes ?

Débranchez l'appareil. Utilisez un chiffon doux et sec pour dépoussiérer les surfaces. N'utilisez jamais de produits chimiques, solvants ou chiffons abrasifs qui pourraient endommager la finition.

Quelle est la puissance totale de ce système ?

La puissance de sortie RMS est de 20 W, avec une puissance totale maximale de 50 W. Le caisson de basses délivre 30 W et chaque satellite 10 W.

Ce système est-il compatible avec une télévision ?

Oui, il est compatible avec les téléviseurs disposant d'une sortie audio RCA (jack 3,5 mm ou prises rouge/blanche). Utilisez le câble approprié pour connecter la TV à l'entrée du caisson.

La télécommande filaire est-elle facile à utiliser ?

Oui, elle permet de régler le volume général et le niveau des graves (BASS). Elle intègre également une prise écouteurs. Les boutons sont clairement identifiés (VOL, BAS).

Quelles sont les dimensions des enceintes ?

Le caisson de basses mesure 210 x 225 x 264 mm (L x l x H). Chaque satellite mesure 95 x 105,5 x 215 mm. L'ensemble est compact et adapté à un bureau ou une petite pièce.

L'appareil est-il garanti ?

Le produit bénéficie de la garantie légale de conformité. Toute modification ou utilisation incorrecte annule la garantie. En cas de problème, contactez le revendeur.

Puis-je remplacer moi-même un haut-parleur défectueux ?

Non, l'enceinte ne doit être ouverte que par un technicien qualifié agréé. L'ouverture non autorisée expose à des risques de choc électrique et annule la garantie.

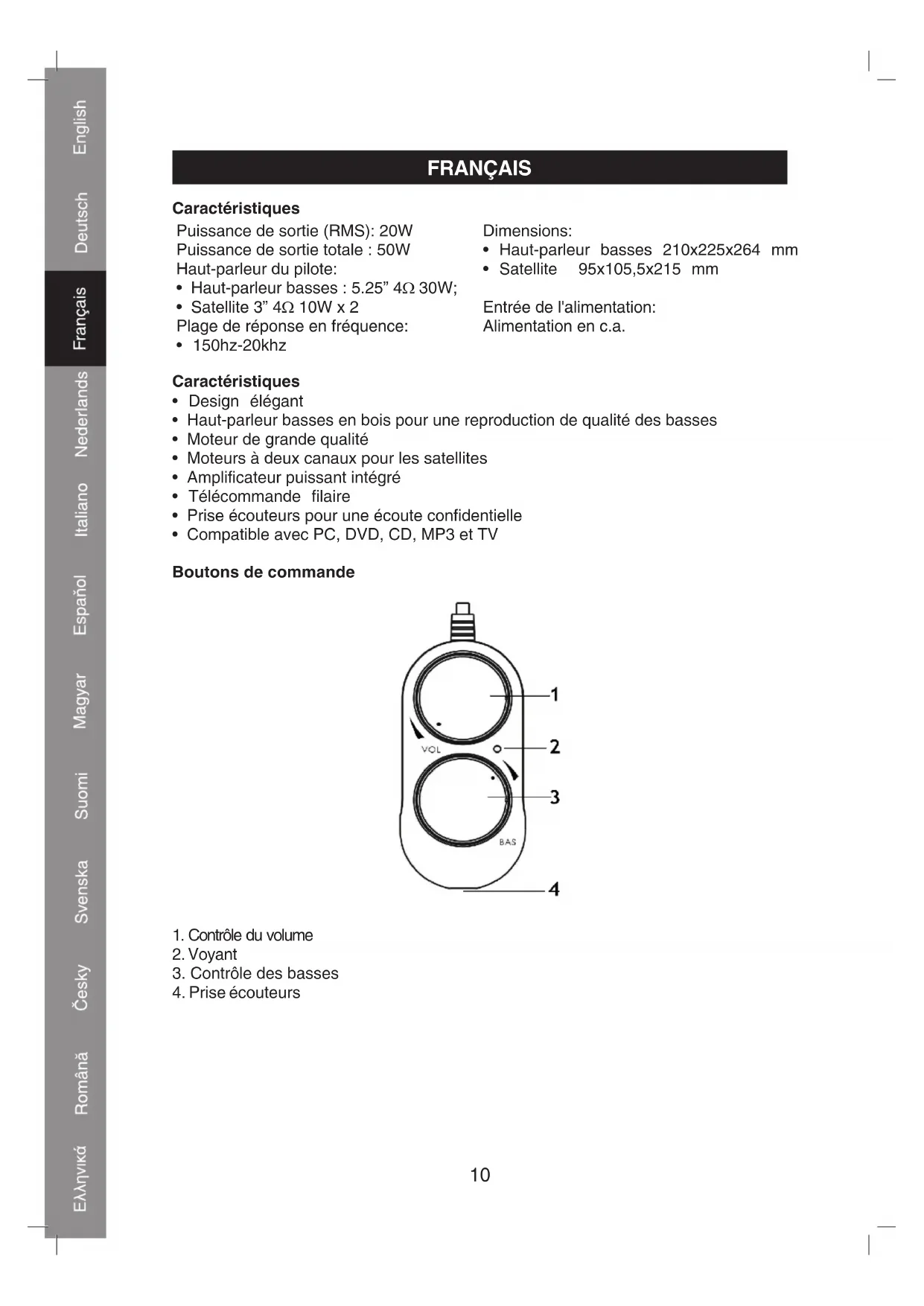

MODE D'EMPLOI CMPSP36 KONIG

Puissance de sortie (RMS): 20W

Puissance de sortie totale : 50W

Haut-parleur du pilote:

• Haut-parleur basses : 5.25" 4Ω 30W;

- Satellite 3" 4Ω 10W x 2

Plage de réponse en fréquence:

- 150hz-20khz

Dimensions:

• Haut-parleur basses 210x225x264 mm

- Satellite 95x105,5x215 mm

Entrée de l'alimentation:

Alimentation en c.a.

Caractéristiques

• Design élégant
• Haut-parleur basses en bois pour une reproduction de qualité des basses
  • Moteur de grande qualité
• Moteurs à deux canaux pour les satellites
• Amplificateur puissant intégré
  • Télécommande filaire
• Prise écouteurs pour une écoute confidentielle
• Compatible avec PC, DVD, CD, MP3 et TV

Boutons de commande

VOL BAS 1 2 3 4

1. Contrôle du volume
2. Voyant
3. Contrôle des basses
4. Prise écouteurs

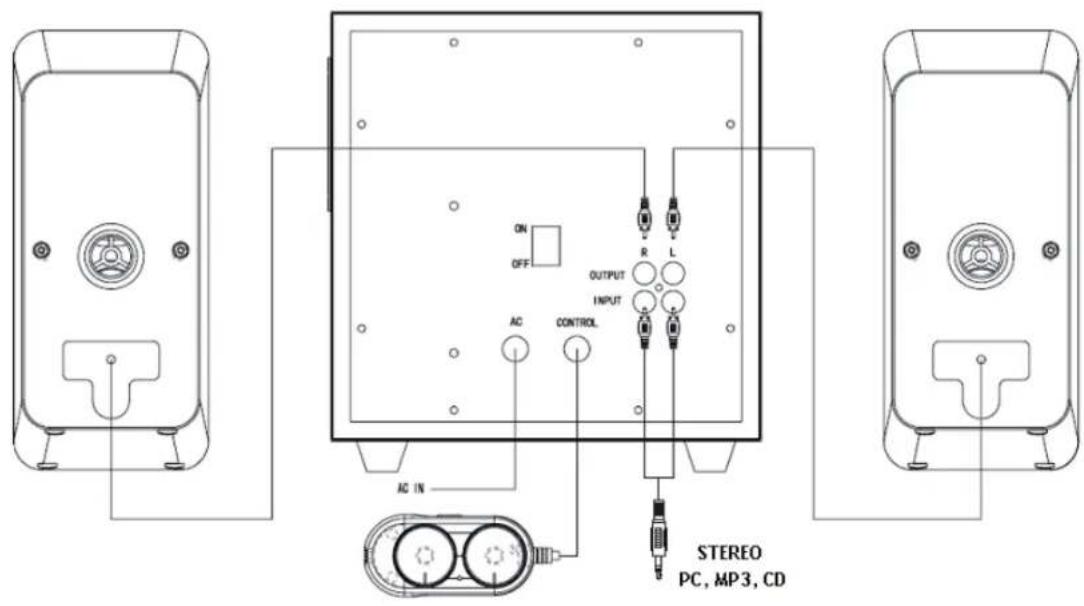

Fonctionnement et raccordement

ON OFF OUTPUT INPUT AC CONTROL R L AC IN STEREO PC, MP3, CD

- Assurez-vous que le système et les appareils sont hors tension avant d'effectuer les branchements

Consultez la figure ci-dessus pour le branchement des câbles

• Étape 1: Branchez l'appareil (PC/CD/MP3) au haut-parleur à l'aide du câble d'entrée RCA 3,5 mm stéréo x 2
• Étape 2: Branchez les deux satellites à la section de sortie du haut-parleur sur le panneau arrière
• Étape 3: Branchez l'alimentation et mettez sous tension
• Étape 4: Réglez le niveau désiré pour le volume et les basses sur la télécommande filaire

Déclaration de conformité

Nous,

Nedis B.V.

De Tweeling 28

Déclarons que le produit :

Marque : König Electronic

Modèle : CMP-SP36

Désignation : HAUT-PARLEURS 2.1 30W+2*10W

est conforme aux normes suivantes :

EN 60950-1 : 2001 + A11:

EN 55022: 2006

EN 61000-3-2: 2006

EN 61000-3-3: 1995+A1+A2

EN 55024: 1998+A1+A2

et qu'il est conforme aux prescriptions des Directives de l'Union Européenne 2006/95/CE et 2004/108/CE.

's-Hertogenbosch, 25-03-09

Mme. J. Gilad

Directrice des Achats

Consignes de sécurité :

ATTENTION RISQUE DE DECHARGE ÉLECTRIQUE NE PAS OUVRIR

Afin de réduire les risques de chocs électriques, ce produit ne doit être ouvert QUE par un technicien qualifié agréé en cas de réparation. Débranchez

l'appareil du secteur et des autres équipements en cas de problème. N'exposez jamais l'appareil à l'eau ou à l'humidité.

Entretien :

Ne nettoyez qu'avec un chiffon sec. N'utilisez pas de solvants ou de produits abrasifs.

Garantie :

Aucune garantie ou responsabilité ne sera acceptée en cas de modification de transformation du produit ou en cas de dommages provoqués par une utilisation incorrecte de l'appareil.

Généralités :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable.

Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnus comme telles dans ce document.

Conservez ce manuel pour toute référence future.

Attention :

Ce symbole figure sur l'appareil. Il signifie que les produits électriques et électroniques ne doivent pas être jetés avec les déchets domestiques. Le système de collecte est différent pour ce genre de produits.
