Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	ELICA
Μοντέλο	GETUP
Έκδοση χρήσης	Απορροφητική (εξωτερική) ή φιλτραρίσματος (εσωτερική ανακύκλωση)
Διάμετρος σύνδεσης	150 mm
Μέγιστο μήκος αγωγού	5 μέτρα
Μέγιστη συνολική ισχύς (εστία αερίου)	Έως 13,7 kW ανάλογα με τη διαμόρφωση
Ηλεκτρική τροφοδοσία	Δείτε την πινακίδα (συνήθως 220-240 V, 50/60 Hz)
Κλάση ασφαλείας	Σύμφωνο με EN/IEC 60335-1 και -2-31
Συνδεσιμότητα	WiFi 2,4 GHz μέσω εφαρμογής Elica Connect
Χειριστήρια	Πίνακας αφής με λειτουργίες ανοίγματος/κλεισίματος, φωτισμού, WiFi, ταχυτήτων αναρρόφησης, Boost
Ταχύτητες αναρρόφησης	3 ταχύτητες + Boost 1 (30 λεπτά) και Boost 2 (7 λεπτά)
Φωτισμός	LED με ρύθμιση έντασης
Φίλτρο λίπους	Μεταλλικό, πλενόμενο στο πλυντήριο πιάτων (απαλός κύκλος) ή στο χέρι
Φίλτρο άνθρακα (προαιρετικό)	Πλενόμενο, αντικατάσταση κάθε 3 χρόνια ή αν έχει υποστεί ζημιά
Ένδειξη κορεσμού φίλτρων	Ενδεικτικές λυχνίες L1 που αναβοσβήνουν: λίπους (ταυτόχρονα) / άνθρακα (εναλλάξ)
Συνιστώμενη συντήρηση	Καθαρισμός εξωτερικά και εσωτερικά τουλάχιστον μία φορά το μήνα
Ελάχιστη απόσταση εστίας μαγειρέματος	400 mm (εξαρτήματα από πάνω): 650 mm για το ηλεκτρονικό κουτί
Ασφάλεια παιδιών	Χρήση από παιδιά ηλικίας τουλάχιστον 8 ετών υπό επιτήρηση
Επισκευασιμότητα	Διαθέσιμα ανταλλακτικά από την εξουσιοδοτημένη υπηρεσία της Elica
Εγγύηση	Ισχύει υπό την προϋπόθεση σωστής εγκατάστασης και χρήσης
Χώρες διαθεσιμότητας Elica Connect	Λίστα διαθέσιμη στο www.elica.com

Συχνές ερωτήσεις - GETUP ELICA

Ποια είναι η ελάχιστη απόσταση που πρέπει να τηρείται μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Η ελάχιστη απόσταση μεταξύ της εστίας μαγειρέματος και των εξαρτημάτων πάνω από τον απορροφητήρα είναι 400 mm. Για το ηλεκτρονικό κουτί, πρέπει να είναι τουλάχιστον 65 cm από την εστία αερίου.

Πώς καθαρίζω τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους καθαρίζονται μία φορά το μήνα, στο χέρι με ουδέτερο απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία (γρήγορος κύκλος). Το πλύσιμο στο πλυντήριο πιάτων μπορεί να προκαλέσει αποχρωματισμό αλλά δεν επηρεάζει την απόδοση.

Πώς επαναφέρω την ένδειξη κορεσμού φίλτρων;

Πατήστε παρατεταμένα το πλήκτρο T3 μέχρι να αναβοσβήσουν οι λυχνίες L1 (ανάλογα με το φίλτρο) και να ακουστεί ένα ηχητικό σήμα. Αυτό επαναφέρει την ένδειξη.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς το μπροστινό πάνελ;

Όχι, ο απορροφητήρας είναι εξοπλισμένος με διακόπτες ασφαλείας που απενεργοποιούν τη λειτουργία όταν το πάνελ των φίλτρων είναι αφαιρεμένο. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς τη σχάρα τοποθετημένη σωστά.

Πώς ρυθμίζω το WiFi και την εφαρμογή Elica Connect;

Βεβαιωθείτε ότι έχετε έναν δρομολογητή WiFi 2,4 GHz και ένα συμβατό smartphone. Στον απορροφητήρα, πατήστε περίπου 2 δευτερόλεπτα το πλήκτρο P3 (WiFi) για να εισέλθετε σε λειτουργία ρύθμισης. Ακολουθήστε τις οδηγίες στην εφαρμογή Elica Connect. Αν το πλήκτρο αναβοσβήνει γρήγορα, μια σύνδεση είναι σε εξέλιξη.

Τι κάνω αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε ότι το πάνελ αναρρόφησης είναι πλήρως ανοιχτό: τα πλήκτρα της οθόνης B ενεργοποιούνται μόνο μετά από πλήρες άνοιγμα. Βεβαιωθείτε επίσης ότι η ηλεκτρική τροφοδοσία είναι συνδεδεμένη και ότι ο διακόπτης κυκλώματος δεν έχει πέσει.

Πώς αντικαθιστώ τις λάμπες LED;

Οι λάμπες LED είναι ενσωματωμένες και μπορούν να αντικατασταθούν μόνο από εξουσιοδοτημένο τεχνικό. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Elica για ανταλλακτικά.

Ποια είναι η διάρκεια ζωής του φίλτρου άνθρακα;

Το πλενόμενο φίλτρο ενεργού άνθρακα μπορεί να καθαρίζεται κάθε 2 μήνες και πρέπει να αντικαθίσταται κάθε 3 χρόνια ή αν έχει υποστεί ζημιά.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα με εστία αερίου;

Ναι, αλλά τηρήστε τις μέγιστες ισχύς που αναφέρονται στις οδηγίες: για εστία 75 cm, μέγιστη συνολική ισχύς 11,9 kW· για 90 cm, 13,7 kW. Ο απορροφητήρας πρέπει να εγκατασταθεί τηρώντας τις αποστάσεις ασφαλείας.

Πώς ενεργοποιώ τη λειτουργία Boost;

Πατήστε το πλήκτρο T4 (Boost) μία φορά για να ενεργοποιήσετε το Boost 1 (εντατική ταχύτητα για 30 λεπτά). Μια δεύτερη πίεση ενεργοποιεί το Boost 2 (7 λεπτά). Η λυχνία T4 αναβοσβήνει λευκό (Boost 1) ή μπλε (Boost 2).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GETUP ELICA

Σημείωση: Τα εξαρτήματα που φέρουν το σύμβολο (*) είναι προαιρετικά εξαρτήματα και διατίθενται μόνο σε ορισμένα μοντέλα ή είναι πρόσθετα εξαρτήματα που παρέχονται μόνο κατόπιν αγοράς.

ΠΡΟΣΟΧΗ

• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή. Για όλες τις εργασίες εγκατάστασης και συντήρησης προσοχή στα εξής: Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εφόσον έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Μην αφήνετε παιδιά να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη. - Όταν στον χώρο του λειτουργεί ο απορροφητήρας, υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), σύμφωνα με τις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και των αντιλιπτικών φίλτρων και η μη αντικατάσταση των φίλτρων μπορεί να προκαλέσει πυρκαγιά. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε Κεφάλαιο Συντήρησης/Αντικατάστασης Λαμπτήρων του παρόντος εγχειριδίου). Η χρήση μη κατάλληλων λαμπτήρων καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται. Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύγεται ανάφλεξη από υπερβολικό λάδι. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα βρίσκεται σε λειτουργία, τα προσβάσιμα μέρη του απορροφητήρα μπορεί να είναι ζεστά. Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο ενώ δεν έχει ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται όλοι οι ισχύοντες τοπικοί κανονισμοί για τα γενικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των καπνών. Ο αέρας που αποβάλλεται δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών από συσκευές καύσης αερίου ή άλλου είδους καύσης.

ΠΡΟΣΟΧΗ! Εάν η εγκατάσταση και οι στηρίξεις στερέωσης δεν είναι σύμφωνες με τις οδηγίες, μπορεί να προκληθούν κίνδυνοι ηλεκτρικής φύσης. Μην χρησιμοποιείτε τον απορροφητήρα χωρίς τις κατάλληλες βίδες τοποθέτησης, εάν υπάρχει κίνδυνος ηλεκτροπληξίας. Χρησιμοποιήστε τότε τον απορροφητήρα μόνο αν είναι σωστά τοποθετημένος με το μεταλλικό πλέγμα! Χρησιμοποιήστε τον απορροφητήρα ως επιτοίχια στήριξη, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιήστε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν ή, αν δεν παρέχονται, προμηθευτείτε τις κατάλληλες βίδες. Χρησιμοποιήστε το σωστό μέγεθος βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης. ΠΡΟΣΟΧΗ! Να μην χρησιμοποιείται με προγραμματιστή, χρονόμετρο, εξωτερικό διακόπτη ή οποιαδήποτε άλλη συσκευή που ενεργοποιείται αυτόματα.

Ηλεκτρική σύνδεση

Η ηλεκτρική εγκατάσταση του απορροφητήρα πρέπει να γίνεται από εξειδικευμένο τεχνικό.

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η τρίχα, συνδέστε τον απορροφητήρα με παροχή ρεύματος, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσιτή ζώνη, ακόμη και μετά την εγκατάσταση. Εάν δεν παρέχεται η τρίχα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η τρίχα δεν είναι σε προσβάσιμη ζώνη, ακόμη και μετά την εγκατάσταση, εγκαταστήστε ένα διπολικό διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη αποσύνδεση του συστήματος σε περίπτωση υπέρτασης (κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκαταστάσεων.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την ορθή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι ορατό και προσβάσιμο.

Εγκατάσταση

Εάν οι οδηγίες εγκατάστασης ή οι εσωτερικές με αέριο καθορίζουν μια ειδική απόσταση, πρέπει να την τηρείτε υποχρεωτικά.

Σημείωση: Η εγκατάσταση πρέπει να γίνει κατά τέτοιο τρόπο

ώστε να είναι πάντα προσβάσιμη η πρόσβαση στον απορροφητήρα και στα ηλεκτρικά εξαρτήματα για τυχόν εργασίες τεχνικής βοήθειας.

Σημείωση: Το καλώδιο που συνδέει τον απομακρυσμένο κινητήρα με τον απορροφητήρα έχει μήκος 3 μ.

Προσοχή! Μην κόβετε το καλώδιο σύνδεσης μεταξύ απορροφητήρα και κινητήρα για να μην χαθεί η εγγύηση.

Κατά τη διάρκεια της μετακίνησης του απορροφητήρα μην στηρίζεστε με τα χέρια στην (αντισταθμιστική) επιφάνεια απορρόφησης του μηχανήματος.

Ο απορροφητήρας είναι εφοδιασμένος με διακόπτη ασφαλείας που εμποδίζει τη λειτουργία του όταν είναι ανοικτή η εμπρόσθια επιφάνεια.

Η συσκευή αυτή μπορεί να παρουσιάσει τυχόν κατώτερες ουσιές, διατηρούμε το δικαίωμα να επιφέρουμε οποιεσδήποτε αλλαγές στην εμφάνιση, τα τεχνικά και τα λειτουργικά χαρακτηριστικά της συσκευής. Σε περίπτωση μοντελου με γενική μηχανή ατμοποίησης, για την καλή λειτουργία της συσκευής πρέπει να χρησιμοποιείτε μηχανή της ίδιας ταχύτητας.

Κατά την εγκατάσταση του ατμοποιητή, σας συμβουλεύουμε να αφήσετε τουλάχιστον 400mm μεταξύ της επιφάνειας εργασίας και των ερμαρίων του πάνω μέρους που βρίσκονται πάνω από τον ατμοποιητή.

Αυτό διευκολύνει το άνοιγμα και το κλείσιμο της επιφάνειας ατμοποίησης, ενώ αφήνει ελεύθερη την περιοχή του πίνακα χειρισμού του ατμοποιητή.

ΠΡΟΣΟΧΗ: Τοποθετήστε το μεταλλικό κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα σε απόσταση όχι μικρότερη των 65 cm από την επιφάνεια μαγειρέματος ή ψησίματος ή οπουδήποτε σε απόσταση μεγαλύτερη των 65 cm από την επιφάνεια ατμοποίησης.

ΣΥΜΒΟΥΛΗ: Σας συνιστούμε να τοποθετείτε το μεταλλικό κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα σε απόσταση μεγαλύτερη των 10 cm από το δάπεδο και σε αρκετή απόσταση από τις πηγές θερμότητας (πλευρές του φούρνου ή επιφάνεια μαγειρέματος).

ΜΟΝΑΔΑ ΕΚΤΙΟΝ ΑΕΡΙΟΥ:

Οι οικιακές εστίες υγραερίου πρέπει να εγκαθίστανται σύμφωνα με τις ακόλουθες προδιαγραφές: Μέγιστη συνολική ισχύς όπως αναφέρεται στην ενότητα 3 και σύμφωνα με την κατηγορία του ανωτέρω. Μη οικιακές εστίες υγραερίου πρέπει να εγκαθίστανται σύμφωνα με τις ακόλουθες προδιαγραφές: Μέγιστη συνολική ισχύς 11,9 kW, μέγιστη συνολική ισχύς για εστίες μαγειρέματος: 4,7 kW, μέγιστη ισχύς φούρνου 4,2 kW. Μη οικιακές εστίες υγραερίου 90 εκ. πρέπει να εγκαθίστανται σύμφωνα με τις ακόλουθες προδιαγραφές: Μέγιστη συνολική ισχύς 13,7 kW, μέγιστη συνολική ισχύς για εστίες μαγειρέματος: 4,7 kW, μέγιστη ισχύς φούρνου 6 kW.

Αυτή η συσκευή φέρει σήμανση συμμόρφωσης με την Ευρωπαϊκή Οδηγία 2012/19/EC - UK SI 2013 No.3113 σχετικά με τα απορριπτόμενα ηλεκτρικά και ηλεκτρονικά εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι αυτό το προϊόν απορρίπτεται σωστά, θα βοηθήσετε στην πρόληψη αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν από ακατάλληλη διαχείριση αυτού του προϊόντος ως απορρίμματος.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που το συνοδεύουν, υποδεικνύει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόρριμμα. Αντί για αυτό, το προϊόν πρέπει να παραδοθεί στο κατάλληλο σημείο περισυλλογής για την ανακύκλωση ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψη πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, την περισυλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής οικιακών απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Αποθηκεύστε το για μεγάλο χρονικό διάστημα ή όσο χρειάζεται για να μειώσετε τις περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργήσει για λίγα λεπτά μετά το τέλος του μαγειρέματος. Στη συνέχεια, αυξήστε την ταχύτητα σε περιπτώσεις έντονης οσμής ή καπνού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν ο αέρας πρέπει να διατηρήσει μια καλή απόδοση της μείωσης της οσμής. Καθαρίστε το φίλτρο λίπους όταν ο αέρας πρέπει να διατηρήσει μια καλή απόδοση του φίλτρου λίπους. Χρησιμοποιήστε τη μέγιστη διάρκεια ζωής των εξαρτημάτων που υποδεικνύονται στο εγχειρίδιο αυτό, έτσι ώστε να βελτιωθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο ατομικός εξαερισμός εκκαθαρίζεται κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως σύστημα ατομικής εξωτερικής εκκένωσης (απαγωγός) είτε ως σύστημα φιλτραρίσματος αέρα ανακύκλωσης.

Έκδοση απαγωγής

Σε αυτήν την περίπτωση απαγωγής, ο καπνός οδηγείται στο

εξωτερικό περιβάλλον μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο οφθαλμός ελέγχου δεν απαιτείται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού εισόδου πρέπει να είναι αντίστοιχη με τη διάμετρο του δακτυλίου σύνδεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ 2!

Εάν ο ατμοποιητής έχει ρύθμο ενεργού αέρα, τότε αυτό πρέπει να αφαιρείται.

Έκδοση φίλτρου

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον αέρα πριν βιοχτευτεί στο εσωτερικό του δωματίου μέσω της επάνω αγωγής.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου φίλτρου, βασισμένο στον ενεργό άνθρακα.

Σημείωση: Ο ανακυκλωμένος αέρας μέσω των φίλτρων άνθρακα επανέρχεται στην κουζίνα μέσω των πλαϊνών οπών της συσκευής.

Τα μοντέλα που δεν έχουν μοτέρ αναρρόφησης λειτουργούν μόνο με εξωτερική απαγωγή αέρα (δεν περιλαμβάνεται).

Οι οδηγίες σύνδεσης παρέχονται με την περιφερειακή μονάδα αναρρόφησης.

Εγκατάσταση

Πριν προχωρήσετε στην εγκατάσταση του απορροφητήρα, ελέγξτε εάν όλα τα μέρη του είναι ακέραια. Σε αυτήν την περίπτωση, ενημερώστε τον πωλητή και μην ολοκληρώσετε την εγκατάσταση του απορροφητήρα. Επίσης, διαβάστε προσεκτικά τις οδηγίες χρήσης που παρέχονται.

Χρησιμοποιήστε σωλήνα εξαερισμού μήκους μικρότερου των 5 μέτρων. Ελαχιστοποιήστε τις γωνίες γιατί μειώνουν κατά 1 μέτρο τη δύναμη αναρρόφησης (π.χ. με 2 γωνίες 90°, το μήκος του σωλήνα δεν πρέπει να υπερβαίνει τα 3 μέτρα). Αποφύγετε απότομες αλλαγές κατευθύνσεων. Χρησιμοποιήστε σωλήνα διαμέτρου 150mm. Χρησιμοποιήστε σωλήνα μη εύκαμπτου υλικού. Η εταιρεία δεν είναι υπεύθυνη για μειωμένη ή βοηθητική απόδοση που προκαλείται από κακή εγκατάσταση ή έγκριση. Θεωρείται άκυρη. Πριν τρυπήσετε, βεβαιωθείτε ότι στο θεμέλιο του τοίχου δεν υπάρχουν καλώδια ή μέρη του σκελετού που εμποδίζουν την καλή εγκατάσταση. Βεβαιωθείτε πρώτα ότι ο απορροφητήρας και η επιφάνεια μαγειρέματος αντιστοιχούν απόλυτα στην επιφάνεια διάταξης του τοίχου, και κατόπιν προχωρήστε στην εγκατάσταση. Πριν βιδώσετε, βεβαιωθείτε ότι ο τοίχος είναι κάτω από την επιφάνεια μαγειρέματος.

Τοποθέτηση στον τοίχο

(μόνο για μοντέλα με τοίχο, δεν περιλαμβάνεται μέσον εξοπλισμού του απορροφητήρα)

ΠΡΟΣΟΧΗ!

Η εγκατάσταση πρέπει να εκτελείται αποκλειστικά από εξειδικευμένους εγκαταστάτες. ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ: Η ευθύνη για την εγκατάσταση του απορροφητήρα, τη συμμόρφωση με τους κανόνες του κιτ στήριξης, την ενδεχόμενη βλάβη που μεταδίδεται στο περιβάλλον, φέρει αποκλειστικά ο εγκαταστάτης. Στη συνέχεια αναφέρονται, ενδεικτικά αλλά όχι περιοριστικά, ορισμένες χρήσιμες οδηγίες για τον εγκαταστάτη:

Χρησιμοποιήστε έναν πλαίσιο τοίχου (σε συμμόρφωση με το άρθρο 30 του IEC/EN 60335-2-31), κατάλληλο για τις συνθήκες θερμοκρασίας (τουλάχιστον 80°C) και υγρασίας (τουλάχιστον 93%) λειτουργίας που επιτυγχάνονται κατά την εφαρμογή. Το συνολικό βάρος του πλαισίου που χρησιμοποιείται δεν πρέπει να υπερβαίνει τα 1,5 kg. - Στερεώστε το πλαίσιο στον απορροφητήρα μέσω των οπών στερέωσης. Αυτές οι εικόνες σχετικά με τη στερέωση του πλαισίου περιλαμβάνονται στον εξοπλισμό του απορροφητήρα. - Για τη στερέωση του πλαισίου χρησιμοποιήστε κατάλληλα μηχανικά εξαρτήματα (δεν συμπεριλαμβάνονται στο κιτ συναρμολόγησης). Η εταιρεία δεν αναλαμβάνει την ευθύνη για τυχόν ζημιές ή αντικείμενα που προέρχονται από τη μη ορθή εγκατάσταση της συσκευής και του περιβάλλοντος.

Elica Connect

Ο ατοπικός διαθέτης λειτουργία WiFi για απομακρυσμένη σύνδεση μέσω της εφαρμογής Elisa Connect.

Απαιτήσεις συστήματος:

• Ασύρματος router 2.4GHz WiFi b/g/n, Smartphone Android ή iOS. Επιβεβαιώστε σε ένα κατάστημα τη συμβατότητα της εφαρμογής με την έκδοση του λειτουργικού συστήματος του smartphone σας.

Εισαγωγή: Ο κατασκευαστής ELICA ορίζει ότι το προϊόν οικιακής χρήσης με ασύρματη σύνδεση WiFi συμμορφώνεται με την οδηγία 2014/53/ΕΕ. Ο ασύρματος πομπός λειτουργεί στη συχνότητα ISM στα 2.4GHz, ενώ η μέγιστη ισχύς μετάδοσης ραδιοσυχνότητας δεν ξεπερνά τα 20 dBm (e.i.r.p.).

Προειδοποιήσεις:

Προσοχή βαθμού. Τα έξοδα της αύξησης η συνδεδεμένη συσκευή υπολογίζονται ώστε να επιτρέπεται η πρόσβαση των υπηρεσιών της συνδεδεμένης οικιακής συσκευής. Περισσότερες πληροφορίες σχετικά με τους τόπους εργασίας των δεδομένων του υπολογιστή και με την ποινική ατοπία είναι διαθέσιμες στον ιστότοπο www.elica.com. Διαφορετικά στις ώρες. Η υπηρεσία Elica Connect είναι διαθέσιμη σε συγκεκριμένες ώρες. Για

Περισσότερες πληροφορίες επισκεφθείτε τον ιστότοπο www.elica.com.

Μελλοντικές προτάσεις. Η Elica διατηρεί το δικαίωμα να προβεί σε προτάσεις του ή ίδια τεχνική χρήση για τη βελτίωση της υπηρεσίας Elica Connect. Συνεπώς οι περιγραφές που τρέχονται στο παρόν εγχειρίδιο δεν είναι δεσμευτικές και έχουν ενδεικτικό χαρακτήρα.

Λειτουργία

Οθόνη Στοιχείων Ελέγχου Α

P1. Κουμπί ανοίγματος/κλεισίματος πανελ απορροφητήρα. P2. Κουμπί φωτισμού ON/OFF P3. Κουμπί σύνδεσης WiFi

P1. Κουμπί ανοίγματος/κλεισίματος πανελ απορροφητήρα

Εάν το πανελ είναι ΚΛΕΙΣΤΟ, με το πάτημα του κουμπιού P1, ο απορροφητήρας θα ενεργοποιηθεί και το πανελ του απορροφητήρα θα ανυψωθεί.

Η ενέργεια αυτή θα διαρκέσει προσωρινά και στην οθόνη οδηγιών εγγύς Β, αφού γίνεται χειρισμός του κινητήρα και του φωτισμού.

Εάν το πανελ είναι ΑΝΟΙΧΤΟ, με το πάτημα του κουμπιού P1, ο απορροφητήρας θα σβήσει και το πανελ απορροφητήρα θα κλείσει. Η ενέργεια αυτή διακόπτει όλες τις ενέργειες λειτουργίες του κινητήρα και του φωτισμού.

Σημείωση: Όταν το πανελ είναι ΚΛΕΙΣΤΟ ή εν κινήσει, η οθόνη στοιχείων εγγύς Β παραμένει ανενεργή. Όταν το πανελ ανοίξει εντελώς, ο χρήστης πρέπει να χρησιμοποιήσει την οθόνη Β.

P2. Κουμπί φωτισμού ON/OFF

Αν το πανελ είναι ΚΛΕΙΣΤΟ, με το πάτημα του κουμπιού P2, ο απορροφητήρας θα ανάψει, το πανελ του απορροφητήρα θα ανυψωθεί και τα φώτα θα ανάψουν μόνο όταν ανοίξει εντελώς το συρόμενο τμήμα.

Αν το κανάλι είναι ΑΝΟΙΧΤΟ, θα μπορείτε να διαχειριστείτε μόνο την ενεργοποίηση και απενεργοποίηση φωτισμού του απορροφητήρα.

Σημείωση: Το κουμπί φωτισμού 2D ενεργοποιεί αυτόματα την ένταση του φωτός και διαχειρίζεται το όριο του απορροφητήρα.

P3. Κουμπί WiFi

Ρύθμιση WiFi: Πατήστε για περίπου 2 δευτερόλεπτα για να εισέλθετε σε λειτουργία ρύθμισης WiFi και ακολουθήστε τις οδηγίες στην εφαρμογή για να ολοκληρώσετε τη διαδικασία. Κατά τη διάρκεια της διαδικασίας, το κουμπί αναβοσβήνει υποδεικνύοντας την κατάσταση της σύνδεσης (δείτε Πίνακα κατάστασης WiFi). Για να διακόψετε τη διαδικασία ρύθμισης WiFi, πατήστε για περίπου 2 δευτερόλεπτα όταν το κουμπί είναι αναμμένο μέχρι να αναβοσβήνει ξανά. Μετά την ενεργοποίηση της λειτουργίας WiFi, εάν εξακολουθεί να είναι ενεργή, πατήστε για περίπου 6 δευτερόλεπτα για να γίνει επαναφορά ρυθμίσεων WiFi (το κουμπί αναβοσβήνει) και επαναλάβετε τη διαδικασία ρύθμισης. Ενεργοποίηση/απενεργοποίηση WiFi: Αφού πραγματοποιηθεί η ρύθμιση, μπορείτε να απενεργοποιήσετε/ενεργοποιήσετε τη λειτουργία WiFi. Πατήστε για περίπου 2 δευτερόλεπτα για απενεργοποίηση/ενεργοποίηση της λειτουργίας WiFi. Η απενεργοποίηση της λειτουργίας δεν επηρεάζει την ασύρματη σύνδεση WiFi.

Πίνακας κατάστασης WiFi

Koumpi WiFi	KataoTaon ouvδεοησuokεuŋs
Σβησμένο φως	Mη ριθμισμένο ἡπενεργοτοιημένο WiFi
Σταβερό αναμένο φως	WiFi συνδεδεμένο
Φως Που αναβοσβήνει γρήγορα	Προστάθεια ouvδεοης στο router WiFi
Φως Που αναβοσβήνει αργά	Προστάθεια ouvδεοης στο cloud Elica
Avαμένο φως μέ φωτισμό Που αναβοσβήνει σύντομα	Λήψη Απομακρωσενης εντολής (π.χ. ευργοτοιηση κινητήρα ἡφωτισμόύ)

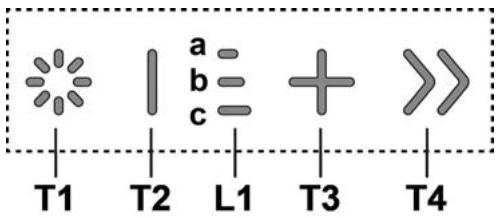

T1. Κουμπί φωτισμού ON/OFF

T2. Κουμπί μείωσης ταχύτητας απορρόφησης / Σβήσιμο κινητήρα

L1. LED ένδειξης ενεργότητας

T3. Κουμπί εκκίνησης κινητήρα / Αύξησης ταχύτητας απορρόφησης

T4. Κουμπί λειτουργίας «BOOST» - υψηλή ταχύτητα -

T1: Κουμπί φωτισμού ON/OFF

Για ενεργοποίηση και σβήσιμο του φωτισμού.

Αν πατήσετε παρατεταμένα το κουμπί T1 μπορείτε να αυξήσετε / μειώσετε την ένταση του φωτισμού.

T2: Κουμπί μείωσης ταχύτητας / Σβήσιμο κινητήρα

Πατήστε για να μειώσετε την ισχύ απορρόφησης, ενώ το απορροφητήρας λειτουργεί.

Πατήστε και κρατήστε πατημένο για να οδηγήσετε τον απορροφητήρα.

L1: Ένδειξη ενεργής ταχύτητας

Τα κεντρικά LED ανάβουν ανάλογα με την ταχύτητα απορρόφησης που έχει επιλεγεί:

T4: Κουμπί λειτουργίας «BOOST» - υψηλή ταχύτητα -

Πατήστε T4 για να ενεργοποιήσετε την υψηλή ταχύτητα απορρόφησης «BOOST 1», με χρονοδιακόπτη στα 30 δευτερόλεπτα

Αυτή η παρατεταμένη λειτουργία χρονοδιακόπτη δημιουργήθηκε για την εξοικονόμηση χρόνου σε περιπτώσεις υψηλής περιεκτικότητας σε λίπη

Σημείωση: αφού παρέλθουν τα 30 δευτερόλεπτα, ο απορροφητήρας θα επανέλθει στην ταχύτητα απορρόφησης που είχε ρυθμιστεί προηγουμένως

Με τον κινητήρα αναμμένο σε «BOOST 1», πατήστε ξανά το T4 για να ενεργοποιήσετε την υψηλή ταχύτητα απορρόφησης «BOOST 2», με χρονοδιακόπτη στα 7 λεπτά

Σημείωση: αφού παρέλθουν τα 7 λεπτά, ο απορροφητήρας επανέρχεται στην προηγούμενη ταχύτητα απορρόφησης.

Σημείωση: εάν πατήσετε ξανά το T4, εντός των 7 λεπτών, επιστρέφετε στην ταχύτητα απορρόφησης που είχατε ρυθμίσει προηγουμένως

Κατά την διαδικασία των ενεργών λειτουργιών BOOST1 και BOOST2, της:

T2: Επιστρέφετε στην ταχύτητα απορρόφησης που είχατε ρυθμίσει προηγουμένως

T3: Επιλέγετε την 3η ταχύτητα απορρόφησης

Η προηγούμενη ταχύτητα απορρόφησης εξακολουθεί να εμφανίζεται μέσω των LED ένδειξης L1

Αν η υψηλή ταχύτητα έχει ρυθμιστεί κατευθείαν με τον απορροφητήρα ενεργοποιημένο, στο τέλος της χρονικής ρύθμισης ο κινητήρας θα επανέλθει στην προηγούμενη ταχύτητα.

Κατά τη διάρκεια των λειτουργιών BOOST το μοντέλο αναβοσβήνει

(«BOOST 1»: λευκό - «BOOST 2»: μπλε (φως)

Κόκκινου φίλτρου

Αυτά τα φίλτρα ο απορροφητήρας πρέπει να εκτελεί συντήρηση των φίλτρων.

LED L1 (a-b-c) αναβοσβήνει με ρυθμό μέχρι να αναβοσβήνει (όλα τα φωτεινά σημεία αναβοσβήνουν ταυτόχρονα): καθαρίστε το φίλτρο αέρα.

LED L1 (a-b-c) αναβοσβήνει με έναν εναλλασσόμενο ρυθμό (τα φωτεινά σημεία αναβοσβήνουν διαδοχικά): εκτελέστε τη συντήρηση του φίλτρου ενεργού άνθρακα

Ένδειξη: Η ένδειξη κόκκινου φίλτρου εμφανίζεται εντός των πρώτων 10 δευτερολέπτων από την εκκίνηση του απορροφητήρα και εντός αυτού του χρονικού διαστήματος τα τρία να προβούν σε αναφορά των δεικτών κόκκινου.

Επαναφορά δεικτών κόκκινου φίλτρου:

Παρατεταμένη πίεση του κουμπιού T3

LED L1 (a-b-c) αναβοσβήνει και σβήνει (ανάλογα με τον τύπο φίλτρου για τον οποίο εκτελείται η επαναφορά, οι φωτεινές λυχνίες αναβοσβήνουν ταυτόχρονα ή αναβοσβήνουν διαδοχικά).

Εκτελείται ένα ηχητικό σήμα που επιβεβαιώνει την ορθή εκτέλεση της επαναφοράς.

Ενεργοποίηση δείκτη κόκκινου φίλτρου

Σημείωση: αυτή η ενέργεια πρέπει να εκτελείται με τον απορροφητήρα σβησμένο.

-Φίλτρο αέρα

Αυτός ο δείκτης συντηρείται ενεργοποιημένος με παρατεταμένο πάτημα των κουμπιών T3 και T2

Αν ο διακόπτης είναι ενεργοποιημένος, πατήστε το κουμπί T3. Πατήστε το κουμπί T2 για να τον απενεργοποιήσετε. Αν ο διακόπτης είναι απενεργοποιημένος, πατήστε το κουμπί T2. Πατήστε το κουμπί T3 για να τον ενεργοποιήσετε.

Σημείωση: 30 παρατεταμένο πάτημα των κουμπιών T3 και T2

Εμφανίζεται το μενού ρυθμίσεων.

Συντήρηση

Καθαρισμός

Για τον καθαρισμό χρησιμοποιήστε ΑΠΟΚΛΕΙΣΤΙΚΑ ένα υγρό πανί ή ουδέτερο απορρυπαντικό. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Απορρίψτε τα χρησιμοποιημένα μέσα. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται μια φορά τον μήνα (ή όταν το σύστημα ένδειξης κορεσμού των φίλτρων - εάν προβλέπεται στο μοντέλο που έχετε αποκτήσει - δείχνει αυτήν την αναγκαιότητα), με απορρυπαντικά που διαλύουν τα λίπη, είτε στο χέρι είτε στο πλυντήριο πιάτων στο οποίο πρέπει να ρυθμιστεί σε χαμηλή θερμοκρασία και σύντομο κύκλο. Με το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη μπορεί να χάσει το χρώμα του αλλά αυτό δεν επηρεάζει τις ιδιότητες φιλτραρίσματος.

Το μεταλλικό πλέγμα και η αποσυναρμολόγηση των φίλτρων λίπους και των φίλτρων άνθρακα γίνεται με την αντίστροφη επιφάνεια απορρόφησης αέρα.

Στη συνέχεια αφαιρέστε την επιφάνεια εισόδου τραβώντας τα προς τα πάνω από την άνω πλευρά κάθε πλευρικής επιφάνειας. Η επιφάνεια κουμπώνει μπροστά, ελευθερώνοντας την πρόσβαση των φίλτρων νερού.

Εικ. 18-21

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Απορρόφηση των οσμών που προέρχονται από το μαγείρεμα.

Φίλτρο ενεργού άνθρακα που πλένεται

Το φίλτρο ενεργού άνθρακα μπορεί να πλυθεί και αυτό (όταν το σύστημα ενδείξει κορεσμού των φίλτρων - εάν προβλέπεται στο μοντέλο, τυχόν ένδειξη υποδηλώνει αυτή την ανάγκη) σε ζεστό νερό και ιδανικά απορρυπαντικά ή στο πλυντήριο πιάτων στους 65°C (στη περίπτωση πλύσης στο πλυντήριο πιάτων να γίνει ολόκληρος ο κύκλος χωρίς άλλα πιάτα μέσα).

Αφαιρέστε το νερό που περισσεύει χωρίς να καταστρέψετε το φίλτρο, μετά βάλτε το στον φούρνο για 10 λεπτά στους 100°C για να στεγνώσει ομοιόμορφα.

Αντικαταστήστε τα φίλτρα άνθρακα κάθε 3 χρόνια και κάθε φορά που το σύστημα έχει υποστεί ζημιά.

Βάλτε τα φίλτρα άνθρακα μόνο όταν έχετε αφαιρέσει τα φίλτρα λίπους (δεν παρέχονται).

Αντικατάσταση λαμπτήρων

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.

Η τεχνολογία LED εξοικονομεί άριστα φωτισμό, διάρκεια έως 10 ώρες εγγυημένη προ των κοινών λαμπτήρων ενώ παράλληλα συμβάλλουν στην εξοικονόμηση έως και του 90% της ηλεκτρικής ενέργειας.

Για την αντικατάσταση των λαμπτήρων, επικοινωνήστε με το εξουσιοδοτημένο Κέντρο Ανταλλακτικών.
