Tuotetyyppi	Keittiön liesituuletin
Merkki	ELICA
Malli	GETUP
Käyttöversio	Poistoilma (ulkoinen) tai suodatinkäyttö (sisäinen kierrätys)
Liitäntäputken halkaisija	150 mm
Kanavan maksimipituus	5 metriä
Kokonaisteho max (kaasuliesi)	Jopa 13,7 kW kokoonpanosta riippuen
Sähkösyöttö	Katso tyyppikilpi (yleensä 220-240 V, 50/60 Hz)
Turvallisuusluokka	Standardien EN/IEC 60335-1 ja -2-31 mukainen
Yhteydet	WiFi 2,4 GHz Elica Connect -sovelluksen kautta
Ohjaimet	Kosketusnäyttö, jossa avaus/sulku, valaistus, WiFi, imutehot, Boost
Imutehot	3 nopeutta + Boost 1 (30 min) ja Boost 2 (7 min)
Valaistus	LED, säädettävä kirkkaus
Rasvasuodatin	Metallinen, pestävissä astianpesukoneessa (hellävarainen ohjelma) tai käsin
Hiilisuodatin (valinnainen)	Pestävä, vaihda 3 vuoden välein tai vaurioituneena
Suodattimien kyllästymisen ilmaisin	L1-merkkivalot vilkkuvat: rasva (yhtäaikainen) / hiili (vaihteleva)
Suositeltu huolto	Puhdista ulkopinta ja sisäosat vähintään kerran kuukaudessa
Vähimmäisetäisyys liesitasoon	400 mm (yläpuoliset osat); 650 mm elektroniikkakotelolle
Lapsiturvallisuus	Vähintään 8-vuotiaat lapset käyttävät valvonnassa
Korjattavuus	Varaosia saatavilla valtuutetusta Elica-huollosta
Takuu	Voimassa, jos asennus ja käyttö ovat ohjeiden mukaisia
Elica Connectin saatavuusmaat	Luettelo osoitteessa www.elica.com

Usein kysytyt kysymykset - GETUP ELICA

Mikä on vähimmäisetäisyys liesituulettimen ja liesitason välillä?

Vähimmäisetäisyys liesitason ja liesituulettimen yläpuolisten osien välillä on 400 mm. Elektroniikkakotelon etäisyyden kaasuliesitasoon tulee olla vähintään 65 cm.

Kuinka rasvasuodattimet puhdistetaan?

Metalliset rasvasuodattimet puhdistetaan kerran kuukaudessa käsin miedolla pesuaineella tai astianpesukoneessa matalassa lämpötilassa (nopea ohjelma). Astianpesukonepesu voi aiheuttaa värin muuttumista, mutta se ei vaikuta suorituskykyyn.

Kuinka suodattimien kyllästymisen ilmaisin nollataan?

Pidä T3-painiketta painettuna, kunnes L1-merkkivalot vilkkuvat (suodattimen mukaan) ja kuuluu äänimerkki. Tämä nollaa ilmaisimen.

Voinko käyttää liesituuletinta ilman etulevyä?

Ei, liesituuletin on varustettu turvakytkimillä, jotka estävät toiminnan, kun suodatinpaneeli on irrotettu. Älä koskaan käytä liesituuletinta ilman asianmukaisesti asennettua säleikköä.

Kuinka WiFi ja Elica Connect -sovellus asetetaan?

Varmista, että sinulla on 2,4 GHz:n WiFi-reititin ja yhteensopiva älypuhelin. Paina liesituulettimen P3 (WiFi) -painiketta noin 2 sekuntia siirtyäksesi asetustilaan. Noudata Elica Connect -sovelluksen ohjeita. Jos painike vilkkuu nopeasti, yhteys on käynnissä.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista, että imupaneeli on täysin auki: B-näytön painikkeet toimivat vasta täydellisen avautumisen jälkeen. Varmista myös, että sähköjohto on kytketty ja että sulake ei ole palanut.

Kuinka LED-lamput vaihdetaan?

LED-lamput on integroitu, ja ne voi vaihtaa vain valtuutettu teknikko. Ota yhteyttä Elican huoltopalveluun saadaksesi varaosia.

Mikä on hiilisuodattimen käyttöikä?

Pestävä aktiivihiilisuodatin voidaan puhdistaa 2 kuukauden välein ja se on vaihdettava 3 vuoden välein tai vaurioituneena.

Voinko käyttää liesituuletinta kaasuliesitason kanssa?

Kyllä, mutta noudata käyttöohjeessa ilmoitettuja enimmäistehoja: 75 cm levyllä max 11,9 kW; 90 cm levyllä 13,7 kW. Liesituuletin on asennettava turvaetäisyyksiä noudattaen.

Kuinka Boost-toiminto aktivoidaan?

Paina T4 (Boost) -painiketta kerran aktivoidaksesi Boost 1 (tehostettu nopeus 30 min). Toinen painallus aktivoi Boost 2 (7 min). T4-merkkivalo vilkkuu valkoisena (Boost 1) tai sinisenä (Boost 2).

KÄYTTÖOHJE GETUP ELICA

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

FI - Asennus- ja käyttöohjeet

Noudata käyttöohjetta huolellisesti. Valmistaja ei vastaa käyttöohjeen noudattamatta jättämisestä aiheutuneista haitoista, vahingoista tai tulipaloista. Tuuletin imee savun ja höyryn, ja se on tarkoitettu ainoastaan kotitalouskäyttöön.

Tuuletin voi olla ulkonäöltään erilainen kuin käyttöohjeen kuvissa näkyvä malli. Käyttöohjeet, asennus ja huolto ovat kuitenkin muuttumattomat.

• On tärkeää säilyttää ohjekirja tulevaa tarvetta varten. Mikäli laite myydään tai siirretään uudelle omistajalle tai jos laitteen käyttäjä muuttaa, on varmistettava, että käyttöohje on uuden käyttäjän saatavilla.
• Lue käyttöohjeet huolellisesti: ne sisältävät tärkeää tietoa laitteen asennuksesta, käytöstä ja turvallisuudesta.
• Älä tee muutoksia laitteen sähköliitäntöihin, mekaanisiin osiin tai poistoputkiin. Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos laitteessa on viallisia osia, ota yhteys jälleenmyyjään ja keskeytä asennus.

Huomio: Osat, joissa on symboli "(")", ovat valinnaisia lisävarusteita, jotka toimitetaan vain joidenkin mallien mukana, tai osia, jotka eivät kuulu toimitukseen ja jotka on ostettava erikseen.

Turvallisuustietoa

• Ennen minkään asennustoimenpiteen aloittamista laite tulee kytkeä irti sähköverkosta irrottamalla liitäntäjohto tai katkaisemalla virta huoneiston pääkytkimestä.
• Käytä kaikkien asennus- ja huoltotöiden aikana työkäsineitä.
• Yli 8-vuotiaat lapset sekä henkilöt, joiden fyysinen, aistien tai mielen terveys on heikentynyt tai joilla ei ole tarpeellista kokemusta ja tietoa, saavat käyttää tätä laitetta, jos käyttöä valvotaan tai jos heille on annettu laitteen turvallista käyttöä koskevat ohjeet ja he ymmärtävät mahdolliset vaarat.
• Valvo, että lapset eivät pääse leikkimään laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä kunnossapitotoimenpiteitä ilman valvontaa.
• Huoneisto on aina tuuletettava hyvin, kun tuuletinta käytetään yhtä aikaa kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa.
• Tuuletin on puhdistettava säännöllisesti sisä- ja ulkopuolelta (vähintään kerran kuukaudessa), noudata kuitenkin tämän käyttöohjeen neuvoja.
• Tuulettimen puhdistusta ja suodattimien vaihtoa ja puhdistusta koskevien määräysten noudattamatta jättäminen voi aiheuttaa tulipalovaaran.
• Tuulettimen alla liekittäminen on ehdottomasti kielletty. Käytä ainoastaan huolto-/vaihto-ohjeessa ilmoitettuja vaihtolamppuja.

Avotulen käyttö vahingoittaa suodattimia ja voi aiheuttaa tulipalon, siksi sitä on vältettävä joka tapauksessa.

Älä jätä paistumassa olevaa ruokaa ilman valvontaa, jotta kuumentunut öljy ei syty palamaan.

HUOMIO: Liesituulettimen esillä olevat osat voivat kuumentua keittotason käytön aikana.

• Älä yhdistä laitetta sähköverkkoon ennen kuin asennus on täysin valmis. Noudata huolellisesti paikallisten viranomaisten antamia savunpoiston teknisiä ja turvatoimenpiteitä koskevia määräyksiä.
• Poistoilmaa ei saa johtaa kaasulla tai muilla polttoaineilla toimivien laitteiden savunpoistohormiin.

VAROITUS! Kiinnitysruuvien ja -laitteiden ohjeiden vastainen asennus voi vaikuttaa sähköturvallisuuteen.

• Älä käytä liesituuletinta, jos lamppu ei ole paikallaan tai jos lamppuja ei ole asennettu oikein, sillä seurauksena voi olla sähköisku.
• Älä koskaan käytä tuuletinta, jos sen verkkoa ei ole asennettu oikealla tavalla!
• Tuuletinta ei saa KOSKAAN käyttää

tukipintana, jollei niin ole erikseen mainittu.

• Käytä vain laitteen mukana tulevia asennukseen tarkoitettuja kiinnitysruuveja, tai hanki oikeanlaisia ruuveja, jos ne eivät kuulu varustukseen.
• Käytä Asennusohjeen mukaisia oikean pituisia ruuveja.
• Epäselvissä tapauksissa ota yhteys tekniseen tukeen tai vastaavaan asiantuntijaan.

VAROITUS! Älä käytä ohjelmointilaitteen, ajastimen, erillisen kaukosäätimen tai minkä tahansa laitteen kanssa, joka aktivoituu automaattisesti.

Sähköliitäntä

Tuulettimen liittämisen sähköverkkoon voi tehdä ainoastaan valtuutettu tekninen asiantuntija.

Verkon jännitteen on oltava sama kuin tuulettimen sisäpuolella olevassa tyyppikilvessä ilmoitettu jännite. Jos laitteessa on pistoke, liitä tuuletin voimassa olevien normien mukaiseen pistorasiaan, joka sijaitsee sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen. Jos laitteessa ei ole pistoketta (suora liitos verkkoon) tai pistoke ei ole sellaisessa paikassa, että siihen pääsee käsiksi myös asennuksen jälkeen, käytä normien mukaista kaksinapaista katkaisijaa, jolla varmistetaan, että laite saadaan kokonaan irti sähköverkosta. Jos ylijänniteluokka on III, asennussääntöjen mukaisesti.

HUOMIO! Tarkista aina, että verkkokaapeli on asennettu oikealla tavalla ennen kuin yhdistät tuulettimen sähköverkkoon ja tarkistat, että se toimii oikein.

Asennus

Jos kaasulieden käyttöohjeissa vaaditaan suurempi etäisyys, on se otettava huomioon.

Huomio: Asennus on aina tehtävä siten, että tuulettimen ja sen elektronisten komponenttien huolto on mahdollista. Huomaa: johto, joka liittää etämoottorin liesituulettimeen, on 3 metriä pitkä.

Huomio! Älä leikkaa liesikuvun ja moottorin välistä liitosjohtoa, jotta et menettäisi takuuoikeutta.

Älä vie käsiä ulosvedettävän paneelin (laatikon) toiminta-alueelle tuulettimen ollessa käynnissä.

Tuulettimessa on turvakytkimet, jotka estävät toiminnan, kun suodattimien etupaneeli on irrotettu.

Parantaaksemme jatkuvasti tuotteidemme laatua, pidätämme oikeuden tehdä niiden teknisiin, toiminnallisiin tai ulkoisiin ominaisuuksiin kaikki tarvittavat tuotekehitystyöt.

Mallissa, jossa moottori sijaitsee laitteen ulkopuolella, on tuulettimen normaalin toiminnan varmistamiseksi käytettävä saman valmistajan imulaitetta (ulkoinen moottori).

Laitteen asennuksessa on suositeltavaa jättää työtason ja mahdollisten tuulettimen yläpuolelle sijoitettavien osien väliin vähintään 400 mm etäisyys.

Näin imupaneeli voi liikkua esteettä ylöspäin (avautuminen) ja alaspäin (sulkeutuminen) ja paneelissa oleviin tuulettimen ohjaimiin on helpompi päästä käsiksi.

VAROITUS: Aseta metallinen sähkökaappi 65 cm etäisyydelle kaasutasosta tai ainakin 65 cm etäisyydelle tuulettimen imukohdasta.

SUOSITUS: Suosittelemme, että metallinen sähkökaappi asennetaan vähintään 10 cm korkeudelle lattiasta ja riittävän kauas kaikista lämmönlähteistä (esim. uunista tai keittotasosta).

KAASUKEITTOTASO:

Kaasukeittotasot eivät saa ylittää seuraavia arvoja: Suurin kokonaislämpöteho taulukon 3 mukaisesti ja enintään 5 yksittäiselle polttimelle. 75 cm:n kaasukeittotaso ei saa ylittää seuraavia arvoja: Suurin kokonaislämpöteho 11,9 kW; takakeittotason suurin kokonaislämpöteho: 4,7 kW; wokin suurin teho 4,2 kW. 90 cm:n kaasukeittotaso ei saa ylittää seuraavia arvoja: Suurin kokonaislämpöteho 13,7 kW; takakeittotason suurin kokonaislämpöteho: 4,7 kW; wokin suurin teho 6 kW.

Tämä laite on valmistettu EU-direktiivin 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE) mukaisesti. Hävittämällä laitteen asianmukaisesti käyttäjä voi ehkäistä mahdolliset ympäristölle ja ihmisten terveydelle haitalliset seuraukset.

Tuotteesta tai tuotepakkauksesta löytyvä merkki ilmoittaa, että tuotetta ei saa käsitellä talousjätteenä ja että se on toimitettava sähkö- ja elektronisten laitteiden kierrätyspisteeseen. Laite on hävitettävä paikallisten jätehuoltomääräysten mukaisesti. Jos tarvitset lisätietoja laitteen käsittelystä, palautuksesta ja kierrätyksestä, ota yhteyttä paikalliseen viranomaiseen, jätehuoltoon tai liikkeeseen, josta tuote on ostettu.

Laitteisto on suunniteltu, testattu ja valmistettu seuraavien standardien mukaisesti:

• Turvallisuus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Suorituskyky: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Suositukset oikeaa käyttöä varten ympäristövaikutusten vähentämiseksi: Kytke liesikupu päälle miniminopeudelle, kun aloitat kypsentämisen, ja pidä sitä päällä muutama minuutti kypsennyksen jälkeen. Nosta nopeutta vain, jos tilassa on runsaasti savua tai höyryä, ja käytä tehostettua nopeutta/nopeuksia vain erityistarpeessa. Vaihda aktiivihiilisuodatin/suodattimet, kun haluat säilyttää hyvän hajunpoistotehokkuuden. Puhdista rasvasuodatin/suodattimet, kun haluat säilyttää hyvän rasvansuodatustehokkuuden. Käytä tässä oppaassa annetun kanavointijärjestelmän maksimihalkaisijaa tehokkuuden parantamiseksi ja melun vähentämiseksi.

Käyttö

Tuuletin on tarkoitettu käytettäväksi joko imukupuversiona ulkoisella poistolla tai suodatinversiona sisäilmaa kierrättäen.

Imurimalli

Höyry poistuu ulos liitoslaippaan kiinnitetyn poistoputken kautta.

HUOMIO!

Poistoputki ei kuulu varustukseen ja se on ostettava erikseen. Poistoputken on oltava halkaisijaltaan samankokoinen kuin liitosrengas.

HUOMIO!

Suodatetusta ilmasta poistuu rasva ja pahat hajut ennen kuin se palautuu takaisin huoneistoon. Kun tuuletinta käytetään

tässä toimintamallissa, siihen on asennettava aktiivihiilisuodatinjärjestelmä.

Huomio: Hiilisuodattimien läpi kierrätetty ilma palautuu keittiöön putken kautta, joka ohjaa ilman kaapin yhdelle puolelle.

Ilman imumoottoria toimivat mallit toimivat ainoastaan imukupuversiona ja ne on yhdistettävä keskusimuriin (ei kuulu varustukseen).

Liitäntäohjeet tulevat lisälaitteen mukana.

Asennus

Tarkista ennen laitteen asennusta, että kaikki osat ovat vahingoittumattomia. Jos näin ei ole, ota yhteys jälleenmyyjään ja keskeytä asennus. Lue myös huolellisesti alla olevat ohjeet.

Käytä ilmanpoistoputkea, jonka pituus on enintään 5 metriä. - Rajoita poistokanavan kulmien määrää, sillä jokainen kulma vähentää vetotehoa 1 juoksumetriä kohti (Esim. Jos käytössä on kaksi 90° kulmayhdettä, poistokanavan pituus saa olla korkeintaan 3 m).

Vältä jyrkkiä suunnanmuutoksia putkissa. - Käytä putkea, jonka halkaisija on 150 mm vakiona koko pituudelta. Käytä normien mukaista putkimateriaalia. - Jos edellä mainittuja ohjeita ei noudateta, laitteen valmistaja ei ota vastuuta laitteen virheellisen toiminnan ja aiheutuvan melun aiheuttamista haitoista ja laitteen takuu raukeaa. - Ennen aukon tekemistä tulee tarkistaa, että kaapissa, johon tuuletin sijoitetaan, ei ole kalusteiden osia tai esineitä, jotka saattavat vaikeuttaa asianmukaista asennusta. Tarkista, että tuulettimen ja liesitason kokonaismitat täsmäävät kaapin mittoihin, jotta asennus onnistuu. - Ennen kalusteiden kiinni ruuvaamista on varmistettava, että laite on työtason suhteen pystysuorassa.

Paneelin asennus

(vain mallit, joissa paneelia ei toimiteta liesituulettimen mukana)

VAROITUS!

Ainoastaan pätevät asentajat saavat suorittaa asennuksen. ASENTAJALLE: ainoastaan asentaja on vastuussa liesituulettimen asennuksesta sekä tuotteen mukana mahdollisesti toimitetun kiinnityssarjan soveltuvuuden tarkistuksesta. Seuraavassa annetaan joitakin hyödyllisiä neuvoja asentajalle. Nämä neuvot ovat suuntaa antavia, eivätkä ne ole kaikenkattavia:

• Käytä tulenkestävää PANEELIA (joka vastaa standardin IEC/EN 60335-2-31 artiklaa 30), joka soveltuu käytön lämpötilaan (vähintään 80°C ) ja käyttökohteessa vallitsevaan kosteuteen (vähintään 93% );
• Käytettävän PANEELIN kokonaispaino ei saa olla yli 1,5 kg;
• Kiinnitä PANEELI liesituulettimeen kiinnityskohdista. Tutustu asennuskuviin paneelista, jota ei toimiteta liesituulettimen mukana.
• Kiinnitä PANEELI soveltuvilla mekaanisilla osilla (nämä eivät sisälly asennussarjaan). Elica ei ole vastuussa henkilöille tai esineille koituvista vahingoista, joihin on syynä kipsin ja/tai tuotteen virheellinen asennus.

Elica Connect

Liesituuletin on varustettu WiFi-toiminnolla etäyhteyttä varten Elica Connect -sovellusohjelman kautta.

Järjestelmän minimivaatimukset:

• Langaton reititin 2,4 GHz WiFi b/g/n
• Smartphone Android tai iOS. Tarkista kaupassa sovellusohjelman yhteensopivuus oman älypuhelimen käyttöjärjestelmäversion kanssa.

Huomio: Valmistaja ELICA vakuuttaa, että tämä kodinkonemalli, jossa on langaton WiFi-radiomoduuli, on yhdenmukainen direktiivin 2014/53/EU kanssa.

Radiolaite toimii ISM-taajuusalueella 2,4 GHz, suurin mahdollinen lähetysteho radiotaajuuksilla ei ylitä 20 dBm (EIRP-tiheys).

Varoitukset:

• Tietosuoja. Yhdistetyn laitteen havaitsemat tiedot kerätään, jotta kaikkia yhdistetyn kodinkoneen palveluja voitaisiin käyttää. Lisätietoja kerättyjen tietojen käsittelytavoista ja tietosuojatiedotteesta on saatavana sivustolla www.elica.com. Käytettävyys eri maissa. Elica Connect on saatavana määrätyissä maissa. Lisätietoja varten tutustu www.elica.com verkkosivun erilliseen osoitteeseen. Tulevat muutokset. Elica pidättää oikeuden tehdä kaikki muutokset, joita pidetään tarpeellisina Elica Connect -palvelun parantamiseksi. Näin ollen tässä oppaassa olevat kuvaukset eivät ole velvoittavia ja niillä on yksinomaan ohjeellinen arvo.

Toiminta

Ohjainten A-näyttö

P1. Imupaneelin avaus-/sulkunappi. P2. Valo päälle/pois -nappi. P3. Langattoman verkon liitäntänappi

P1. Imupaneelin avaus-/sulkunappi

Jos paneeli on KIINNI, P1-nappia painamalla liesituuletin käynnistyy ja imupaneeli nousee.

Tämä toimenpide mahdollistaa lisäksi pääsyn ohjainten B-näyttöön, josta hallinnoidaan moottoria ja valaistusta.

Jos paneeli on AUKI, P1-nappia painamalla liesituuletin sammuu ja imupaneeli sulkeutuu. Tämä toimenpide pysäyttää välittömästi kaikki moottorin ja valaistuksen päällä olevat toiminnot.

Huomio: Kun paneeli on kiinni tai liikkuu, ohjainten B-näyttö pysyy poissa päältä. Kun paneeli on kokonaan auki, B-näyttöä voidaan käyttää.

P2. Valo päälle/pois -nappi

Jos paneeli on kiinni, P2-nappia painamalla liesituuletin käynnistyy, imuteho nousee ja valot syttyvät vasta kun laatikko on avattu kokonaan.

Jos paneeli on kiinni, on mahdollista hallinnoida ainoastaan liesituulettimen valojen sytytystä ja sammutusta.

Huomio: P2-nappi ei hallinnoi valojen himmennystä eikä liesituulettimen sammutusta.

P3. WiFi-nappi

• WiFi-konfigurointi: jos WiFi-toimintoa ei ole konfiguroitu, paina noin 2 sekuntia päästäksesi WiFi-konfigurointitilaan ja noudata sovellusohjelmassa annettuja ohjeita suorittaaksesi menetelmän loppuun.

Konfigurointimenetelmän aikana nappi syttyy palamaan osoittaen yhteyden tilaa (ks. taulukko WiFi:n tila).

WiFi:n konfigurointimenetelmän keskeyttämiseksi, paina noin 2 sekunnin ajan kun nappi on päällä ja valo vilkkuu nopeasti.

Kun WiFi-toiminto on konfiguroitu, jos halutaan muuttaa sitä, paina noin 6 sekunnin ajan nollataksesi WiFi-parametrit (nappi sammuu) ja toista konfigurointimenetelmä.

• WiFi:n aktivointi/deaktivointi: kun konfigurointi on suoritettu, WiFi-toiminto voidaan deaktivoida/aktivoida. Paina noin 2 sekuntia WiFi-toiminnon deaktivoimiseksi/aktivoimiseksi. Toiminnon deaktivointi ei aiheuta WiFi-parametrien häviämistä.

WiFi-tilan taulukko

WiFi-näppäin	Laitteen yhteystila
Sammunut valo	WiFi:ta ei ole konfiguroitu tai se on sammunut
Kiinteänä palava valo	WiFi yhdistetty
Nopeasti vikkuva valo	Yhteyden luontiyritys WiFi-reititttimeen
Hitaasti vikkuva valo	Yhteyden luontiyritys Elica-pilveen
Valo palaa ja vikkuu lyhyesti	Ohjauksen vastaanotto etakaytosta (esim. moottorin tai valon kytkeminen pälle)

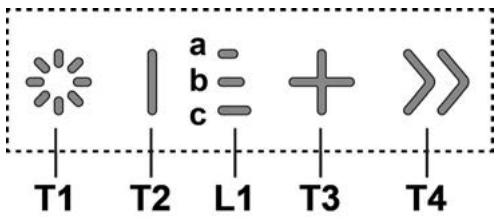

Ohjainten B-näyttö

T1. Valo päälle/pois -nappi T2. Imunopeuden vähentämisen/moottorin sammutuksen nappi L1. Nopeuden ilmaisun led-valo päällä

T3. Moottorin käynnistyksen/imunopeuden lisäyksen nappi T4. "BOOST"-toimintonappi - tehonopeudet - T1: Valo päälle/pois -nappi valon sytyttämiseksi ja sammuttamiseksi. Kun T1-nappia pidetään pitkään painettuna, valon kirkkautta voidaan lisätä/vähentää.

T2: Nopeuden hidastuksen/moottorin sammutuksen nappi

Paina vähentääksesi imutehoa, kunnes liesituuletin sammuu. Paina ja pidä painettuna sammuttaaksesi liesituulettimen suoraan.

L1: Päällä olevan nopeuden LED-merkkivalo

Keskiosan LED-valot syttyvät päällä olevan/käytetyn imunopeuden perusteella:

1. nopeuden tapauksessa syttyy led-valo a
2. nopeuden tapauksessa syttyvät led-valot a+b
3. nopeuden tapauksessa syttyvät led-valot a+b+c

T3: Nopeuden lisäysnappain

Paina liesituulettimen päälle laittamiseksi, paina imutehon lisäämiseksi.

T4: "BOOST"-toimintonappain - tehonopeudet -

Paina T4-nappainta laittaaksesi päälle "BOOST 1" -tehoimunopeuden 30 minuutin ajaksi. Tämä pitkä ajanjakso on suunniteltu erityisesti kypsennyksiin, joissa syntyy paljon höyryä.

Huomio: 30 minuutin kuluttua liesituuletin palaa aiemmin asetettuun imunopeuteen ***

Kun moottori on päällä "BOOST 1" -tilassa, paina uudelleen T4-nappainta laittaaksesi päälle "BOOST 2" -tehoimunopeuden 7 minuutiksi.

Huomio: 7 minuutin kuluttua liesituuletin palaa aiemmin asetettuun imunopeuteen ***

Huomio: kun painetaan uudelleen T4-nappainta 7 minuutin aikana, palataan aiemmin asetettuun imunopeuteen ***

Kun toimintojen "BOOST1" ja "BOOST2" ollessa päällä painetaan

T2-nappainta, palataan aiemmin asetettuun imunopeuteen

T3-nappainta palataan 3. imunopeuteen.

*** Edellinen imunopeus näkyy edelleen LED-merkkivaloilla L1. Jos asetuksena on tehonopeus suoraan pois päältä olevasta liesituulettimesta, asetetun ajan päätyttyä moottori sammuu.

Kun käytetään "BOOST"-toimintoa, symboli T4 vilkkuu ("BOOST 1": valkoinen valo - "BOOST 2": sininen valo).

Suodattimen kyllästymisen osoittimet

Liesituuletin ilmoittaa säännöllisin aikavälein suodattimien huoltotarpeesta.

LED L1 (a-b-c) palaa vilkkuen (kaikki merkkivalot vilkkuvat yhdessä): huolla rasvasuodatin.

LED L1 (a-b-c) palaa vaihdellen (merkkivalot syttyvät vuorotellen): huolla aktiivihiilisuodatin.

Huomio: Suodattimen kyllästymisen merkinanto näkyy liesituulettimen syttymisen ensimmäisten 10 sekunnin aikana: kyllästymisen osoittimet on nollattava tämän ajan kuluessa.

Suodattimen kyllästymisen osoittimien nollaus:

T3-nappaimen pitkä painallus

LED-valo L1 (a-b-c) syttyy ja sammuu (nollattavan suodatintyypin perusteella merkkivalot syttyvät samanaikaisesti tai vuorotellen). Äänimerkki vahvistaa, että nollaus suoritettiin oikeaoppisesti.

Suodattimen kyllästymisen osoittimen aktivointi

Huomio: tämä toimenpide suoritetaan liesituuletin sammutettuna.

-Rasvasuodatin

Tämä merkkivalo on yleensä päällä.

T3- ja T2-näppäinten pitkä painaminen 1. kerran

Merkkivalon ollessa päällä T3-näppäin syttyy

Paina T2-näppäintä ottaaksesi sen pois päältä

Jos merkkivalo on pois päältä, T2-näppäin syttyy

Paina T3-näppäintä laittaaksesi sen päälle

-Aktiivihiilisuodatin

Tämä merkkivalo on yleensä pois päältä

T3- ja T2-näppäinten pitkä painaminen 2. kerran

Jos merkkivalo on päällä, T3-näppäin syttyy

Paina T2-näppäintä ottaaksesi sen pois päältä

Jos merkkivalo on pois päältä, T2-näppäin syttyy

Paina T3-näppäintä laittaaksesi sen päälle

Huomio: T3- ja T2-näppäinten pitkä painaminen 3. kerran

Asetusvalikosta poistutaan.

Huolto

Puhdistus

Puhdistusta varten käytä yksinomaan neutraaleihin

pesuaineisiin kostutettua liinaa. ÄLÄ KÄYTÄ

PUHDISTUKSESSA TYÖKALUJA TAI VÄLINEITÄ!

Vältä hankaavien tuotteiden käyttöä. ÄLÄ KÄYTÄ

ALKOHOLIA!

Rasvasuodatin

Se pidättää ruoanlaitosta syntyvät rasvahiukkaset.

Rasvasuodatin on puhdistettava kerran kuukaudessa (tai kun suodattimien kyllästymisen merkkijärjestelmä ilmoittaa puhdistuksen tarpeesta - jos laitteessa on tämä järjestelmä), miedolla pesuaineella, käsin tai astianpesukoneessa alhaisella lämpötilalla ja lyhyellä pesuohjelmalla.

Metallinen rasvasuodatin voi haalistua astianpesukoneessa, mutta tämä ei vaikuta sen suodatustehoon millään tavalla.

Rasva- ja hiilisuodattimia asennettaessa ja poistettaessa

tulettimen ulosvedettävän vaunun on oltava auki.

Irrota sen jälkeen etulevy vetämällä yhtä aikaa ylhäältä kaikilta puolilta. Levy kääntyy eteenpäin ja näin syntyy rasvasuodattimien tarvitsema tila.

Kuvat 18-21

Hiilisuodatin (ainoastaan suodatinversiossa)

Imee ruoanlaitosta aiheutuvat epämiellyttävät hajut.

Pestä aktiivihiilisuodatin

Hiilisuodatin voidaan pestä kahden kuukauden välein (tai kun suodattimien kyllästymisen merkkijärjestelmä - jos laitteessa on sellainen - ilmoittaa puhdistuksen tarpeesta) lämpimällä vedellä ja sopivalla pesuaineella tai astianpesukoneessa 65 °C lämpötilassa (astianpesukoneessa koko pesuohjelmalla, älä laita samaan pesuun astioita).

Poista ylimääräinen vesi vahingoittamatta suodatinta ja laita se kuivumaan 100 °C uuniin 10 minuutin ajaksi.

Vaihda levy 3 vuoden välein ja aina kun kangas on rikkoutunut.

Rasvasuodattimien poistamisen jälkeen voit lisätä

hiilisuodattimet (eivät sisälly toimitukseen).

Lamppujen vaihto

Tuulettimessa on LED-teknologiaan perustuva valaistusjärjestelmä.

LED-valot takaavat parhaan mahdollisen valaistuksen, lamppujen kesto on 10 kertaa parempi kuin perinteisten lamppujen ja niiden avulla säästetään 90 % energiaa.

Jos lamppu on vaihdettava, ota yhteys valtuutettuun huoltoliikkeeseen.

L1: Kiiruse LED-näidik on aktiivinen
