GETUP - Izvadsistēma ELICA - Bezmaksas lietošanas instrukcija

Produkta veids	Nosūcējs
Zīmols	ELICA
Modelis	GETUP
Izmantošanas versija	Nosūcēja (ārējā) vai filtrējošā (iekšējā recirkulācija)
Pieslēguma diametrs	150 mm
Maksimālais kanāla garums	5 metri
Maksimālā kopējā jauda (gāzes plīts)	Līdz 13,7 kW atkarībā no konfigurācijas
Barošana ar elektrību	Skatīt datu plāksnīti (parasti 220-240 V, 50/60 Hz)
Drošības klase	Atbilst EN/IEC 60335-1 un -2-31
Savienojamība	WiFi 2,4 GHz, izmantojot lietotni Elica Connect
Vadības ierīces	Skārienjutīgs panelis ar atvēršanas/aizvēršanas funkcijām, apgaismojumu, WiFi, sūkšanas ātrumiem, Boost
Sūkšanas ātrumi	3 ātrumi + Boost 1 (30 min) un Boost 2 (7 min)
Apgaismojums	LED ar intensitātes regulēšanu
Tauku filtrs	Metālisks, mazgājams trauku mazgājamā mašīnā (maigā cikls) vai ar rokām
Ogles filtrs (pēc izvēles)	Mazgājams, nomainīt ik pēc 3 gadiem vai ja bojāts
Filtru piesātinājuma indikators	Mirgojošas L1 gaismas: tauki (vienlaicīgi) / ogle (pārmaiņus)
Ieteicamā apkope	Ārējā un iekšējā tīrīšana vismaz reizi mēnesī
Minimālais attālums līdz plīts virsmai	400 mm (virs esošās sastāvdaļas); 650 mm elektroniskajai kārbai
Bērnu drošība	Lietošana bērniem no 8 gadu vecuma uzraudzībā
Remontējamība	Rezerves daļas pieejamas pilnvarotā Elica servisa centrā
Garantija	Derīga, ja ievērotas uzstādīšanas un lietošanas instrukcijas
Elica Connect pieejamības valstis	Saraksts pieejams vietnē www.elica.com

Bieži uzdotie jautājumi - GETUP ELICA

Kāds ir minimālais attālums, kas jāievēro starp nosūcēju un plīts virsmu?

Minimālais attālums starp plīts virsmu un sastāvdaļām virs nosūcēja ir 400 mm. Elektroniskajai kārbai tas ir vismaz 65 cm no gāzes plīts virsmas.

Kā tīrīt tauku filtrus?

Metāla tauku filtri tiek tīrīti reizi mēnesī, ar rokām ar neitrālu mazgāšanas līdzekli vai trauku mazgājamā mašīnā zemā temperatūrā (ātrā ciklā). Mazgāšana trauku mazgājamā mašīnā var izraisīt krāsas izmaiņas, bet neietekmē veiktspēju.

Kā atiestatīt filtru piesātinājuma indikatoru?

Ilgi nospiediet taustiņu T3, līdz mirgo L1 gaismas (atkarībā no filtra) un atskan skaņas signāls. Tas atiestata indikatoru.

Vai es varu izmantot nosūcēju bez priekšējā paneļa?

Nē, nosūcējs ir aprīkots ar drošības slēdžiem, kas bloķē darbību, kad filtru panelis ir atvienots. Nekad neizmantojiet nosūcēju bez pareizi uzstādīta režģa.

Kā konfigurēt WiFi un lietotni Elica Connect?

Pārliecinieties, ka jums ir WiFi 2,4 GHz maršrutētājs un saderīgs viedtālrunis. Uz nosūcēja aptuveni 2 sekundes nospiediet taustiņu P3 (WiFi), lai ieslēgtu konfigurācijas režīmu. Izpildiet norādījumus lietotnē Elica Connect. Ja taustiņš ātri mirgo, savienojums tiek izveidots.

Ko darīt, ja nosūcējs neieslēdzas?

Pārbaudiet, vai sūkšanas panelis ir pilnībā atvērts: ekrāna B taustiņi ir aktīvi tikai pēc pilnīgas atvēršanas. Pārliecinieties arī, ka barošana ir pievienota un automātiskais slēdzis nav izslēdzies.

Kā nomainīt LED lampas?

LED lampas ir iebūvētas, un tās var nomainīt tikai pilnvarots tehniķis. Sazinieties ar Elica pēcpārdošanas servisu, lai iegūtu rezerves daļas.

Kāds ir ogles filtra kalpošanas laiks?

Mazgājamo aktīvās ogles filtru var tīrīt ik pēc 2 mēnešiem, un tas jāmaina ik pēc 3 gadiem vai ja tas ir bojāts.

Vai es varu izmantot nosūcēju ar gāzes plīti?

Jā, bet ievērojiet instrukcijā norādītās maksimālās jaudas: 75 cm plīts kopējā maksimālā jauda 11,9 kW; 90 cm - 13,7 kW. Nosūcējs jāuzstāda, ievērojot drošības attālumus.

Kā aktivizēt Boost funkciju?

Nospiediet taustiņu T4 (Boost) vienu reizi, lai aktivizētu Boost 1 (intensīvs ātrums 30 min). Otra nospiešana aktivizē Boost 2 (7 min). T4 indikators mirgo baltā krāsā (Boost 1) vai zilā krāsā (Boost 2).

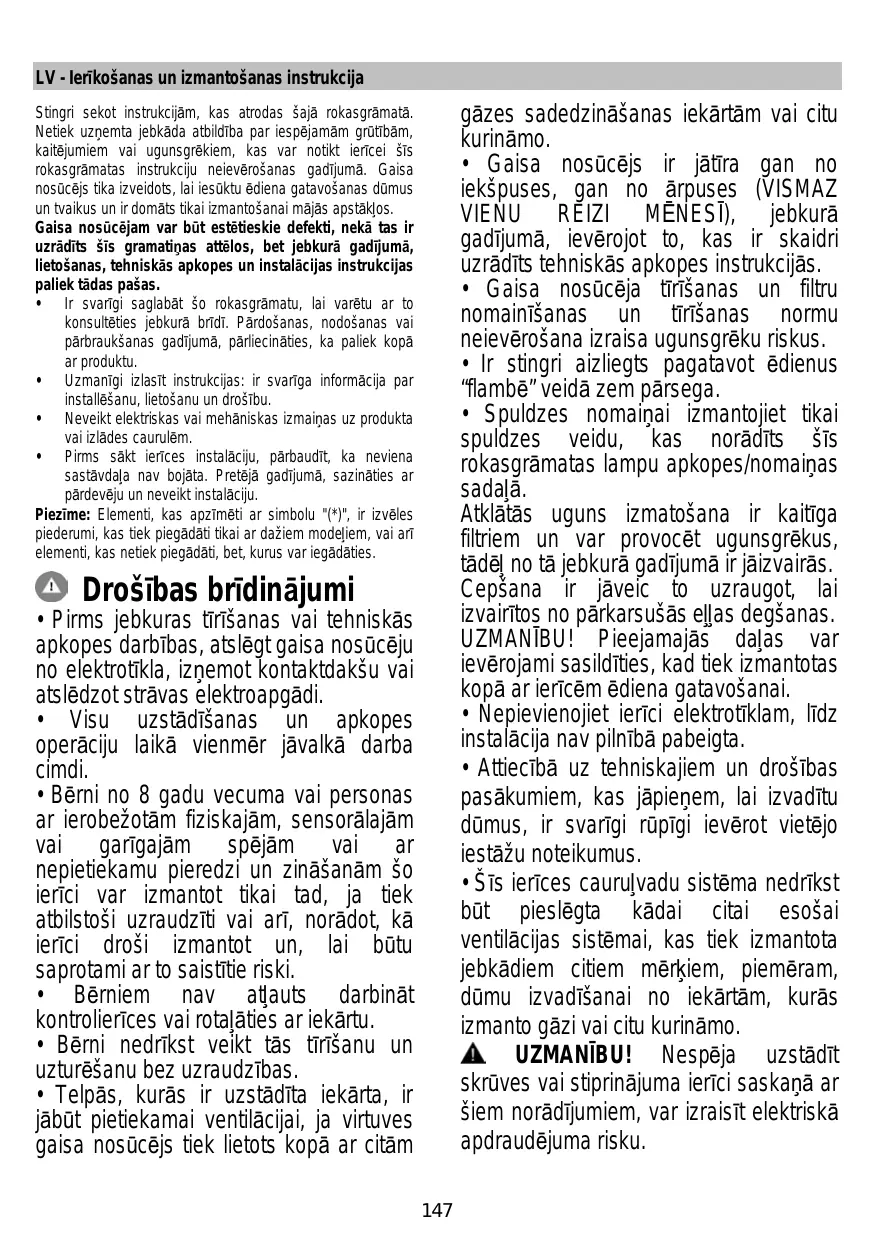

LIETOŠANAS INSTRUKCIJA GETUP ELICA

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības, atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci droši izmantot un, lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām

Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tāpēc no tā jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkaršušās eļļas degšanas. UZMANĪBU! Pieejamajās daļās var ievērojami sasildīties, kad tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai.

• Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta.
• Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāpieņem, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus.
• Šīs ierīces cauruļvadu sistēmu nedrīkst pieslēgt kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no iekārtām, kurās izmanto gāzi vai citu kurināmo.

UZMANĪBU! Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.

• Neizmantojiet vai neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ.
• Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts.
• Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves.
• Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā.
• Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu. UZMANĪBU! Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Elektriskā pieslēgšana

Gaisa nosūcēja pievienošanu pie elektrotīkla drīkst veikt kvalificēts un specializēts personāls.

Tīkla spriegumam ir jāatbilst spriegumam, kas atzīmēts uz īpašas etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienot to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai kontaktdakša neatrodas

pieejamā zonā pēc instalēšanas, pielietot normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārsprieguma kategorijas III nosacījumos, saskaņā ar iekārtu likumiem.

UZMANĪBU! Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudīt, ka tīkla kabelis ir ievietots pareizi.

Ierīkošana

Gadījumā, ja ierīkošanas instrukcijās gāzes iekārtai tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Piezīme: instalācija ir jāveic tādā veidā, lai tā vienmēr nodrošinātu piekļuvi pie gaisa nosūcēja un elektroniskām sastāvdaļām, lai veiktu nepieciešamās tehniskās apkopes darbības. Piezīme: kabeļa, kas savieno attālo motoru ar tvaika nosūcēju, garums ir 3 metri.

Uzmanību! Nenoņemiet savienojuma kabeli starp pārsegu un dzinēju, lai nezaudētu garantiju.

Gaisa nosūcēja pārvietošanas laikā nedrīkst novietot rokas izvelkamā iesūkšanas paneļa darbības rādiusā.

Gaisa nosūcējs ir aprīkots ar drošības slēdžiem, kas atslēdz darbību, kad tiek noņemts filtru priekšējais panelis.

Pastāvīgi mēģinot uzlabot mūsu produktus, mēs paturam tiesības veikt to tehnisko, funkcionālo vai estētisko īpašību visa veida izmaiņas, kas izriet no to evolūcijas. Versijai ar ārējo dzinēju, gaisa nosūcēja normālai darbībai, ir nepieciešams izmantot tā paša ražotāja iesūkšanas grupu (ārējais dzinējs).

Instalējot ierīci, tiecieties uzturēt minimālo 400 mm attālumu starp darba virsmu un iespējamajām sastāvdaļām, kas ir novietotas virs gaisa nosūcēja.

Tas tiek veikts, lai padarītu iesūkšanas paneļa gaitu uz augšu (atvēršana) un uz leju (aizvēršana) bez šķēršļiem, un lai atvieglotu pieeju pie gaisa nosūcēja komandām, kas atrodas uz paneļa.

BRĪDINĀJUMS: Novietojiet metāla kārbu, kas satur elektroniskās sastāvdaļas, attālumā, kas nav mazāks par 65 cm no gāzes plīts virsmas vai arī, jebkurā gadījumā, 65 cm no gaisa izsūcēja izsūkšanas punkta.

IETEIKUMS: Iesakām Jums ierīkot metāla kārbu, kas satur elektroniskās sastāvdaļas, vismaz 10 cm no grīdas un pietiekamā attālumā no visiem karstuma avotiem (piem.: plīts vai plīts virsmas malas).

GĀZES PLĪTS:

Visas gāzes plītis nedrīkst pārsniegt šādas vērtības: kopējā maksimālā jauda, kā norādīts 3. att. un maks. 5 atsevišķiem degļiem. - 75 cm gāzes plītis nedrīkst pārsniegt šādas vērtības: kopējā maksimālā jauda 11,9 kW; aizmugurējo plīts degļu maksimālā jauda: 4,7 kW; maksimālā vokpannas jauda 4,2 kW. - 90 cm gāzes plītis nedrīkst pārsniegt šādas vērtības: kopējā maksimālā jauda 13,7 kW; aizmugurējo plīts degļu maksimālā jauda: 4,7 kW; maksimālā vokpannas jauda 6 kW.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC - UK SI 2013 No.3113, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā ar mājas atkritumiem, bet tas ir jānodod uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskās un elektroniskās ierīces. Tas ir jāizmet, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā estādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Tvaiki tiek izvadīti uz ārpusi caur izvadīšanas cauruli, kas ir piestiprināta pie atloksavienojuma.

UZMANĪBU!

Evakuācijas caurule nav iekļauta komplektācijā, un tā ir jāiegādājas atsevišķi.

Izvadīšanas caurules diametram ir jābūt vienādam ar savienošanas gredzena diametru.

UZMANĪBU!

Ja gaisa nosūcējam ir ogļu filtri, tiem ir jābūt noņemtiem.

Filtrējošā versija

Iesūktais gaiss tiek attaukots un deodorēts pirms tā nosūtīšanas telpā. Lai izmantotu gaisa nosūcēju šajā versijā, ir nepieciešams ierīkot papildu filtrēšanas sistēmu uz aktīvajām oglēm.

Piezīme: Caur ogļu filtriem savāktais gaiss tiek nosūtīts uz virtuvi caur cauruli, kas pārsūta gaisu uz ārpusi.

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas versijā, un tiem ir jābūt pievienotiem pie perifēriskās iesūkšanas vienības (nav iekļauta komplektācijā).

Savienošanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

Uzstādīšana

• Izmantot gaisa izvadīšanas cauruli, kuras maksimālais garums nedrīkst pārsniegt 5 metrus. Ierobežot līkumu daudzumu kanālos, jo katra līkne samazina iesūkšanas efektivitāti, atbilstoši 1 lineāram metram. (Piem., ja tiek izmantotas 2 līknes pie 90° kanālu garumam nav jāpārsniedz 3 metrus garuma).
• Izvairīties no virziena radikālām izmaiņām.
• Izmantot pastāvīgu 150mm diametra kanālu visā garumā.
• Izmantot kanālu no normatīviem apstiprinātiem materiāliem. Gadījumā, ja netiek ievērotas iepriekš uzrakstītās instrukcijas, uzņēmums-piegādātājs neatbild par plūsmas ātruma vai trokšņa problēmām un netiks sniegti nekāda veida garantijas pakalpojumi.
• Pirms veikt atverumu, ir jāpārbauda, ka mēbeles iekšējā daļā, atbilstoši gaisa nosūcēja atveres āzuni, nav mēbeles struktūras vai citi šķēršļi, kas varētu izraisīt problēmas pareizai instalācijai. Pārbaudiet, ka gaisa nosūcēja un ēdiena pagatavošanas virsmas izmēri ir savietojami ar mēbeli un, tādējādi, instalācija ir veicama.
• Pirms ievadīt skrūves mēbelē, ir jāpārliecinās, ka produkts ir ideāli perpendikulārā stāvoklī attiecībā pret darba virsmu.

PANELA montāža

(tikai modeļiem, kuru panelis nav iekļauts nosūcēja komplektācijā)

UZMANĪBU!

Uzstādīšana jāveic tikai kvalificētiem uzstādītājiem. UZSTĀDĪTĀJAM: tikai uzstādītājs ir atbildīgs par nosūcēja uzstādīšanu, ieskaitot stiprinājuma komplekta atbilstības pārbaudi, iespējams, tostarp produkta. Zemāk kā piemērs, bet ne tikai. Noderīgā informācija uzstādītājam:

• izmantojiet ugunsizturīgu PANELA tipu (atbilst IEC/EN 60335-2-31 30. pantam), kas ir piemērots temperatūras (vismaz 80°C) un mitruma (vismaz 93%) darba apstākļiem, kas sasniegti lietojumā;
• izmantotā PANELA kopējais svars nepārsniedz 1,5 kg;
• piestipriniet PANELI pie nosūcēja caur stiprinājuma punktiem. Skatiet paneļa montāžas ilustrācijas, kas nav iekļautas nosūcēja komplektācijā.
• PANELA nostiprināšanai izmantojiet piemērotus mehāniskos komponentus (kas nav iekļauti montāžas komplektā). Elica atsakās no atbildības par kaitējumiem cilvēkiem vai lietām, kas radušies nepareizas ģipškartona un/vai izstrādājuma uzstādīšanas dēļ.

Elica Connect

Tvaika nosūcējs ir aprīkots ar WiFi funkcionalitāti attālinātam savienojumam, izmantojot lietotni Elica Connect. Sistēmas minimālās prasības:

2.4GHz WiFi b/g/n bezvadu maršrutētājs Android vai iOS viedtālrunis. Pārbaudiet lietotnes savietojamību ar viedtālruņa operētājsistēmas versiju.

Piezīme: ELICA ražotājs paziņo, ka šis sadzīves tehnikas modelis ar WiFi radio moduļa aprīkojumu atbilst Direktīvai 2014/53/ES.

Radioiekārta darbojas 2,4 GHz ISM frekvenču joslā, maksimālā pārraidītā radiofrekvences jauda nepārsniedz 20 dBm (e.i.r.p.).

Brīdinājums.

• Datu aizsardzība. Dati, kurus uztver pievienotā ierīce, tiek apkopoti, lai varētu izmantot visus pievienotās ierīces pakalpojumus. Sīkāka informācija par savākto datu apstrādi un privātuma politiku ir pieejama tīmekļa vietnē: www.elica.com.
• Pieejamība valstīs. Pakalpojums Elica Connect ir pieejams noteiktās valstīs. Lai iegūtu papildinformāciju, apmeklējiet attiecīgo sadaļu vietnē: www.elica.com.
• Nākotnes izmaiņas. Elica patur tiesības veikt jebkādas izmaiņas, kuras uzņēmums uzskata par noderīgām, lai uzlabotu pakalpojumu Elica Connect. Līdz ar to šajā rokasgrāmatā esošie apraksti nav saistoši un tiem ir indikatīva vērtība.

Darbība

Vadības displejs A

P1. Nosūkšanas paneļa atvēršanas/aizvēršanas poga. P2. Gaismas ON/OFF (iesl./izsl.) poga. P3. WiFi savienojuma poga.

P1. Nosūkšanas paneļa atvēršanas/aizvēršanas poga. Ja panelis ir AIZVĒRTS, nospiežot pogu P1, tvaika nosūcējs ieslēgsies, un nosūkšanas panelis pacelsies. Šī darbība nodrošinās piekļuvi vadības displejam B, kas pārvalda motoru un apgaismojumu.

Ja panelis ir ATVĒRTS, nospiežot pogu P1, tvaika nosūcējs izslēgsies, tas aizvērs nosūkšanas paneli. Šī darbība nekavējoties aptur visas aktīvās motora un apgaismojuma funkcijas.

Piezīme: ja panelis ir aizvērts vai pārvietojas, vadības displejs B paliks deaktivizēts. Kad panelis ir pilnībā atvērts, būs iespējams izmantot B displeju.

P2. Gaismas ON/OFF (iesl./izsl.) poga. Ja panelis ir AIZVĒRTS, nospiežot pogu P2, tvaika nosūcējs ieslēgsies, nosūkšanas panelis pacelsies un gaismas ieslēgsies tikai tad, ja kasete būs pilnībā atvērta. Ja panelis ir ATVĒRTS, var ieslēgt un izslēgt tikai tvaika nosūcēja apgaismojumu.

Piezīme: gaismas poga P2 nepārvalda apgaismojuma tuvumu un neveic tvaika nosūcēja izslēgšanu.

P3. WiFi poga

• WiFi konfigurācija: ja WiFi funkcionalitāte nav konfigurēta, nospiediet apmēram 2 sekundes, lai pārietu uz WiFi konfigurācijas režīmu, un izpildiet instrukcijas lietotnē, lai pabeigtu šo procedūru. Konfigurācijas laikā poga iedegas, norādot savienojuma statusu (sk. WiFi statusa tabulu).

Lai apturētu WiFi konfigurēšanas procedūru, nospiediet apmēram 2 sekundes, kad poga ir ieslēgta un ātri mirgo pogas indikators.

Kad WiFi funkcionalitāte ir konfigurēta, ja vēlaties to mainīt, nospiediet apmēram 6 sekundes, lai atiestatītu WiFi parametrus (poga nodziest) un atkārtojiet konfigurācijas procedūru.

• WiFi aktivizēšana/deaktivizēšana: pēc konfigurēšanas varat deaktivizēt/aktivizēt WiFi funkcionalitāti. Nospiediet apmēram 2 sekundes, lai deaktivizētu/aktivizētu WiFi funkciju. Funkcijas atspējošanas rezultātā netiek zaudēti WiFi parametri.

WiFi statusa tabula

WiFi poga	lerîces savienojuma statuss
Gaisma izslëgta	WiFi nav konfigurilets vai ir izslëgts
Gaisma deg nepārtraukti	Pievienots WiFi
Âtri mirgojõsa gaisma	Meginäums izveidot savienojumu ar WiFi maršrutētäju
Lëna mirgojõsa gaisma	Meginäums izveidot savienojumu ar Elica mãkoni
ledegas ar Tsi mirgojõsu gaismu	Tãlvadības komandas sâŋemşana (piemēram, motora vai gaismas ieslëgşana)

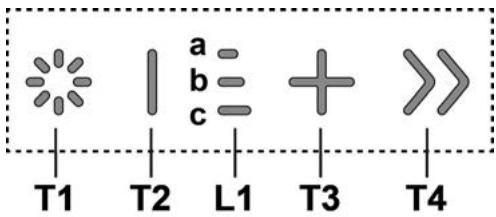

Vadības displejs B

T1. gaismas ON/OFF (iesl./izsl.) poga, T2. poga iesūkšanas ātruma samazināšanai / dzinēja izslēgšanai L1. deg ātruma signalizācijas gaismas diode T3. poga dzinēja ieslēgšanai / iesūkšanas ātruma palielināšanai T4. poga funkcijai "BOOST" - intensīvs ātrums - T1: gaismas ON/OFF (iesl./izsl.) poga, lai ieslēgtu un izslēgtu gaismu.

Īsi nospiežot T1 pogu, ir iespējams palielināt/samazināt gaismas intensitāti.

T2: poga ātruma samazināšanai / dzinēja izslēgšanai nospiediet, lai samazinātu iesūkšanas jaudu, līdz tvaiku nosūcējs izslēdzas.

nospiediet un turiet nospiestu, lai izslēgtu tieši tvaiku nosūcēju.

L1: ātruma zinošanas LED ieslēgts

Centrālās gaismas diodes iedegas atbilstoši aktīvajam/izmantotajam iesūkšanas ātrumam:

1. ātrums, ja iedegas gaismas diode a
2. ātrums, ja iedegas gaismas diodes a+b
3. ātrums, ja iedegas gaismas diodes a+b+c

T3: poga ātruma palielināšanai

Nospiediet, lai ieslēgtu tvaiku nosūcēju; nospiediet, lai palielinātu iesūkšanas jaudu.

T4: poga funkcijai "BOOST" - intensīvs ātrums. Nospiediet T4, lai ieslēgtu intensīvu iesūkšanas ātrumu "BOOST 1", ar atlikto laiku uz 30 minūtēm. Šis atliktais laiks tika paredzēts, lai nodrošinātu gatavošanai ar augstu dūmu saturu nepieciešamo laiku.

Piezīme: kad ir pagājušas 30 minūtes, tvaiku nosūcējs atgriezīsies iepriekš iestatītajā iesūkšanas ātrumā ***

Ja motors darbojas pie "BOOST 1", vēlreiz nospiediet T4, lai aktivizētu intensīvo iesūkšanas ātrumu "BOOST 2", kas iestatīts uz 7 minūtēm.

Piezīme: kad ir pagājušas 7 minūtes, tvaiku nosūcējs atgriezīsies iepriekš iestatītajā iesūkšanas ātrumā ***

Piezīme: vēlreiz nospiežot T4, pēc 7 minūtēm tvaika nosūcējs atgriezīsies pie iepriekš iestatītā iesūkšanas ātruma ***

T2 atgriežas pie iepriekš iestatītā iesūkšanas ātruma ***

T3 atgriežas pie 3. iesūkšanas ātruma.

*** iepriekšējais iesūkšanas ātrums paliek attēlots ar zinošo LED L1. Ja ir iestatīts intensīvais ātrums tieši tvaika nosūcējā, laika beigās motors izslēdzas.

Ja tiek izmantotas funkcijas "BOOST", T4 mirgo ("BOOST 1": balta gaisma - "BOOST 2": zila gaisma).

Filtru piesātinājuma indikatori

Tvaiku nosūcējs ar regulāriem intervāliem ziņo par nepieciešamību veikt filtru tehnisko apkopi.

Gaismas diode L1 (a-b-c) deg ar mirgojošu gaismu (mirgo visi gaismas indikatori): veiciet tauku filtra apkopi.

Gaismas diode L1 (a-b-c) iedegas alternatīvi (gaismas indikatori iedegas secīgi): veiciet aktīvās ogles filtra apkopi.

Piezīme: ziņojums par filtru piesātinājumu ir redzams pirmo 10 sekunžu laikā no tvaiku nosūcēja ieslēgšanas, līdz šī laika beigām tiek veikta piesātinājuma indikatoru atiestatīšana.

Filtru piesātinājuma indikatoru atiestatīšana:

ilgi nospiežot pogu T3

Gaismas diode L1 (a-b-c) ieslēdzas un izslēdzas (atkarībā no filtra veida, kuram tiek veikta atiestatīšana, visi gaismas indikatori mirgo vai iedegas secīgi); tiks izdots atiestatīšanas apstiprinošs skaņas signāls.

Filtru piesātinājuma indikatora iespējošana

ja indikators ir aktīvs, ieslēdzas poga T3

nospiediet pogu T2, lai to deaktivizētu

ja indikators tiek deaktivizēts, iedegas poga T2

nospiediet pogu T3, lai to aktivizētu

- Ogļu filtrs aktīvs

Parasti šis indikators ir atspējots

Pogu T3 un T2 2 ilgstoši nospiediet

ja indikators ir aktīvs, ieslēdzas poga T3

nospiediet pogu T2, lai to deaktivizētu

ja indikators tiek deaktivizēts, iedegas poga T2

nospiediet pogu T3, lai to aktivizētu

Piezīme: pogu T3 un T2 3 ilgstoši nospiedieni

iestatījumu izvēlne ir aizvērta.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kas ir samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

Notur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīrītam katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas

temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, pretauku filtra metāla daļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās

Prettauku filtru un ogļu filtru montāža un demontāža ir jāveic ar gaisa nosūcēja izņemamo daļu atvērtajā pozīcijā.

Tad ir jāņem priekšējais panelis, vienlaicīgi pavelkot uz katras malas augšējās daļas. Panelis griežas uz priekšu, atbrīvojot pieeju pie prettauku filtriem.

Attēls 18-21

Aktīvā ogļu filtrs (Tikai versijai ar filtru)

Notur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.
