GETUP - Exaustor ELICA - Manual de utilização gratuito

Tipo de produto	Coifa aspirante
Marca	ELICA
Modelo	GETUP
Versão de uso	Aspirante (externa) ou filtrante (reciclagem interna)
Diâmetro de conexão	150 mm
Comprimento máximo do duto	5 metros
Potência máxima total (placa a gás)	Até 13,7 kW conforme configuração
Alimentação elétrica	Ver placa de identificação (geralmente 220-240 V, 50/60 Hz)
Classe de segurança	Conforme EN/IEC 60335-1 e -2-31
Conectividade	WiFi 2,4 GHz via aplicativo Elica Connect
Comandos	Painel tátil com funções abertura/fechamento, iluminação, WiFi, velocidades de aspiração, Boost
Velocidades de aspiração	3 velocidades + Boost 1 (30 min) e Boost 2 (7 min)
Iluminação	LED com variação de intensidade
Filtro de gordura	Metálico, lavável em lava-louças (ciclo suave) ou à mão
Filtro de carvão (opcional)	Lavável, substituir a cada 3 anos ou se danificado
Indicador de saturação dos filtros	Luzes L1 piscando: gordura (simultâneo) / carvão (alternado)
Manutenção recomendada	Limpeza externa e interna pelo menos uma vez por mês
Distância mínima do plano de cozimento	400 mm (componentes acima); 650 mm para caixa eletrônica
Segurança infantil	Uso por crianças com pelo menos 8 anos sob supervisão
Capacidade de reparo	Peças de reposição disponíveis no serviço autorizado Elica
Garantia	Válida sujeita a instalação e uso conforme
Países de disponibilidade Elica Connect	Lista disponível em www.elica.com

Perguntas frequentes - GETUP ELICA

Qual é a distância mínima a ser respeitada entre a coifa e a placa de cozimento?

A distância mínima entre o plano de cozimento e os componentes acima da coifa é de 400 mm. Para a caixa eletrônica, deve ser de pelo menos 65 cm do plano de cozimento a gás.

Como limpar os filtros de gordura?

Os filtros de gordura metálicos são limpos uma vez por mês, à mão com detergente neutro ou em lava-louças em baixa temperatura (ciclo rápido). A lavagem em lava-louças pode causar descoloração, mas não altera o desempenho.

Como redefinir o indicador de saturação dos filtros?

Pressione longamente a tecla T3 até que as luzes L1 pisquem (conforme o filtro) e um sinal sonoro soe. Isso redefine o indicador.

Posso usar a coifa sem o painel frontal?

Não, a coifa possui interruptores de segurança que inibem o funcionamento quando o painel dos filtros está solto. Nunca use a coifa sem a grade montada corretamente.

Como configurar o WiFi e o aplicativo Elica Connect?

Certifique-se de ter um roteador WiFi 2,4 GHz e um smartphone compatível. Na coifa, pressione cerca de 2 segundos a tecla P3 (WiFi) para entrar no modo de configuração. Siga as instruções no aplicativo Elica Connect. Se a tecla piscar rapidamente, uma conexão está em andamento.

O que fazer se a coifa não ligar?

Verifique se o painel de aspiração está completamente aberto: as teclas da tela B só ficam ativas após abertura total. Certifique-se também de que a alimentação elétrica está conectada e que o disjuntor não desarmou.

Como substituir as lâmpadas LED?

As lâmpadas LED são integradas e só podem ser substituídas por um técnico autorizado. Entre em contato com o serviço pós-venda Elica para obter peças de reposição.

Qual é a vida útil do filtro de carvão?

O filtro de carvão ativo lavável pode ser limpo a cada 2 meses e deve ser substituído a cada 3 anos ou se danificado.

Posso usar a coifa com uma placa de cozimento a gás?

Sim, mas respeite as potências máximas indicadas no manual: para uma placa de 75 cm, potência máxima total 11,9 kW; para 90 cm, 13,7 kW. A coifa deve ser instalada respeitando as distâncias de segurança.

Como ativar a função Boost?

Pressione a tecla T4 (Boost) uma vez para ativar o Boost 1 (velocidade intensiva por 30 min). Uma segunda pressão ativa o Boost 2 (7 min). A luz T4 pisca em branco (Boost 1) ou azul (Boost 2).

MANUAL DE UTILIZADOR GETUP ELICA

Descarregue a APP ELICA CONNECT para aceder a todos os benefícios relacionados com o seu produto. Siga as instruções fornecidas no folheto ilustrativo aplicado ao produto.

É possível controlar o seu exaustor Elica através de comandos de voz. Descubra na APP ELICA CONNECT quais são os assistentes de voz compatíveis com o seu exaustor.

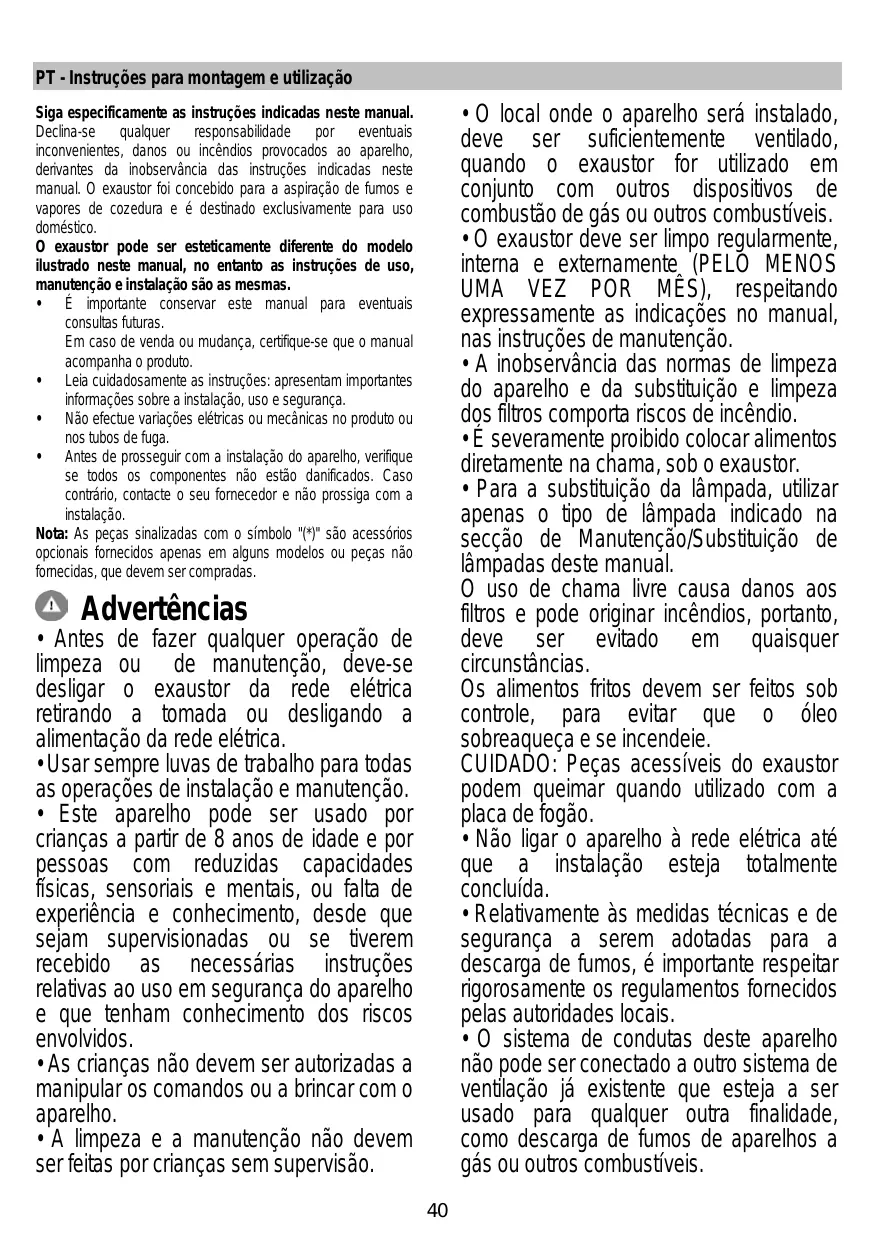

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilidade por eventuais inconvenientes, danos ou incêndios provocados ao aparelho, derivados da inobservância das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso doméstico.

O exaustor pode ser esteticamente diferente do modelo ilustrado neste manual, no entanto as instruções de uso, manutenção e instalação são as mesmas.

• É importante conservar este manual para eventuais consultas futuras. Em caso de venda ou mudança, certifique-se de que o manual acompanha o produto.
• Leia atentamente as instruções: aparecem importantes informações sobre a instalação, uso e segurança.
• Não efetue variações elétricas ou mecânicas no produto ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não estão danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

Nota: As peças sinalizadas com o símbolo "(*)" são acessórios opcionais para outros modelos ou peças não fornecidas, que devem ser compradas.

Advertências

• Antes de fazer qualquer operação de limpeza ou de manutenção, deve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentação da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalação e manutenção.
• Este aparelho pode ser utilizado por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentais, ou falta de experiência e conhecimento, desde que sejam supervisionadas ou se tiverem recebido as necessárias instruções relativas ao uso em segurança do aparelho e que tenham conhecimento dos riscos envolvidos.
• As crianças não devem ser autorizadas a manipular os comandos ou a brincar com o aparelho.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local onde o aparelho será instalado deve ser suficientemente ventilado, quando o exaustor for utilizado em conjunto com outros dispositivos de combustão de gás ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÊS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservância das normas de limpeza do aparelho e da substituição e limpeza dos filtros comporta riscos de incêndio.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilize apenas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.

O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser evitado em quaisquer circunstâncias.

Os alimentos fritos devem ser feitos sob controle, para evitar que o óleo sobreaqueça e se incendeie.

CUIDADO: Peças acessíveis do exaustor podem queimar quando utilizadas com a placa de fogo.

• Não ligar o aparelho à rede elétrica até que a instalação esteja totalmente concluída.
• Relativamente às medidas técnicas e de segurança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O sistema de exaustão do aparelho não pode ser conectado a outros sistemas de ventilação já existentes que estejam a ser usados para quaisquer outras finalidades, como descarga de fumos de aparelhos a gás ou outros combustíveis.

ATENÇÃO! A falta de instalação de parafusos ou dispositivos de fixação em conformidade com estas instruções, pode resultar em riscos elétricos.

• Não utilize ou deixe o exaustor sem lâmpadas corretamente montadas, devido ao possível risco de choques elétricos.
• Nunca utilizar o exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser utilizado como superfície de apoio, a menos que seja especificamente indicado.
• Usar somente os parafusos de fixação fornecidos com o aparelho, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consultar um centro de assistência autorizado ou técnico especializado.

ATENÇÃO! Não utilizar com um programador, temporizador, telecomando separado ou qualquer outro dispositivo que se ative automaticamente.

! Conexão elétrica

A conexão da coifa à rede elétrica deve ser efetuada por profissional qualificado e especializado.

A voltagem da rede elétrica deve corresponder com a voltagem indicada na etiqueta das características, situada no interior do exaustor. Se dotado de ficha, conectar o exaustor a uma tomada, em conformidade com as normas vigentes, posta em zona acessível, mesmo depois da instalação. Se não tiver ficha (conexão

direta à rede) ou a tomada não se encontrar numa zona acessível, mesmo depois da instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇÃO! Antes de conectar novamente o circuito do exaustor com a alimentação elétrica, verificar o seu funcionamento, e verificar se o cabo de rede está montado corretamente.

Instalação

Se as instruções de instalação do fogo a gás especificarem uma distância maior, deve-se levar em conta esta indicação.

Nota: A instalação deve ser realizada de tal modo que seja sempre garantida a acessibilidade do exaustor e dos componentes eletrónicos para eventuais intervenções de assistência técnica.

Nota: O cabo que conecta o motor remoto ao exaustor tem um comprimento de 3 metros.

Atenção! Não corte o cabo de ligação entre o exaustor e o motor, caso contrário, a garantia será perdida.

Durante o movimento da coifa, não posicione as mãos no raio de ação de aspiração (carrinho) extraível.

A coifa é dotada de interruptores de segurança que não permitem o funcionamento quando o painel anterior frontal está desencaixado.

Com a intenção constante de melhorar os nossos produtos, reservamo-nos o direito de aplicar todas as modificações derivadas de suas evoluções, sejam técnicas, funcionais ou estéticas. No caso de versão com motor externo, para o normal funcionamento da coifa é necessário utilizar um grupo aspirante (motor excluído) da mesma casa produtora.

Na instalação do produto, aconselha-se manter uma distância mínima de 400 mm entre a bancada de trabalho e eventuais componentes colocados na parte superior da coifa.

Assim fazendo, a corrediça em direção ao alto (abertura) e em direção para baixo (fechamento) do painel de aspiração não encontrará nenhum obstáculo, e será possível o acesso aos comandos da coifa colocados no painel.

AVISO: Posicionar a caixa metálica que contém os componentes eletrônicos a uma distância não inferior a 65 cm da placa de

cozimento a gás ou, de qualquer maneira, a 65 cm do ponto de aspiração da coifa.

RECOMENDAÇÃO: Recomendamos instalar a caixa metálica que contém os componentes eletrônicos a pelo menos 10 cm do chão e a uma distância suficiente de todas as fontes de calor (ex. lado de um forno, placa de cozimento).

PLACA DE COZINHA A GÁS:

Todas as placas de cozinha a gás não devem exceder os seguintes valores: Potência máxima total como na fig.3 e máx. 5 queimadores individuais. • Uma placa de cozinha a gás de 75 cm não deve exceder os seguintes valores: Potência máxima total 11,9 kW; potência máxima total das placas de cozinha traseiras: 4,7 kW; potência máxima do wok 4,2 kW. • Uma placa de cozinha a gás de 90 cm não deve exceder os seguintes valores: Potência máxima total 13,7 kW; potência máxima total das placas de cozinha traseiras: 4,7 kW; potência máxima do wok 6 kW.

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC - UK SI 2013 No.3113 sobre Resíduos de Equipamentos Elétricos e Eletrônicos (REEE).

Ao garantir a eliminação adequada deste produto, estará a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde pública, que poderiam derivar de um manuseamento ou dispersão inadequada deste produto.

O símbolo no produto ou nos documentos que acompanham o produto indica que este aparelho não pode receber um tratamento semelhante ao de uma dispersão doméstica.

Pelo contrário, deverá ser depositado no respectivo centro de recolha para a reciclagem de equipamentos elétricos e eletrônicos.

A eliminação deve ser efetuada em conformidade com as normas ambientais locais para a eliminação de resíduos.

Para obter informações mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produto, contate o Departamento na sua localidade, ou o serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Aparelho projetado, testado e fabricado de acordo com:

• Segurança: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Sugestões para uma utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade mínima quando começar a cozinhar e mantenha-o em funcionamento por mais alguns minutos após ter terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas somente em situações extremas. Substitua o(s) filtro(s) de carvão quando necessário, para manter uma boa eficiência na redução dos odores. Limpe o(s) filtro(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro

máximo do sistema de condutas indicado neste manual para otimizar a eficiência e minimizar o ruído.

Uso

O exaustor é fabricado para ser realizado na versão aspirante, com exaustão externa do ar, ou filtrante, com recirculação interna.

Versão evacuação para o exterior: Os vapores são conduzidos para o exterior, por meio de um tubo de descarga à flange de conexão que se encontra sobre o exaustor.

ATENÇÃO!

O diâmetro do tubo de descarga deve ser equivalente ao diâmetro do anel de conexão.

ATENÇÃO!

O ar aspirado será desengordurado e desodorizado antes de ser recanalizado de volta para o ambiente.

Para usar o exaustor nesta versão, é necessário instalar um sistema de filtragem adicional à base de carvão ativo.

Nota: O ar reciclado através dos filtros de carvão é reintroduzido na cozinha mediante um condutor que canaliza o ar para um lado do móvel.

Os modelos sem motor de aspiração funcionam exclusivamente na versão aspirante e devem ser ligados a uma unidade periférica de aspiração (não fornecida).

As instruções de ligação são fornecidas com a unidade periférica de aspiração.

Montagem

Antes de proceder à instalação do aparelho, verificar que todos os componentes não estejam danificados; em caso contrário, contactar o revendedor e não prosseguir com a instalação. Além disso, ler com atenção todas as instruções abaixo descritas.

• Utilizar um tubo de evacuação de ar que possua a extensão maior não superior a 5 metros.
• Limitar o número de curvas na canalização, visto que cada curva reduz a eficiência de aspiração comparada a 1 metro linear. (Ex.: Utilizando 2 curvas a 90°, a extensão da canalização não deverá superar os 3 metros de comprimento).
• Evitar mudanças drásticas de direção. Utilizar um duto com diâmetro de 150 mm constante para todo o comprimento. Utilizar um conduto de material aprovado através de normas.
• Por inobservância das instruções precedentes, o fabricante não responderá por problemas ou ruídos e nenhuma garantia será oferecida.
• Antes de efetuar o furo, controlar que na parte interna do móvel, em correspondência à zona de alojamento da coifa, não esteja presente a estrutura do móvel ou outros detalhes que poderiam criar problemas para a correta instalação. Verificar que os volumes da coifa e da placa de cozimento sejam compatíveis com o móvel e assim garantir a

instalação.

• Antes de inserir os parafusos no móvel, assegurar-se de que o produto será perfeitamente perpendicular à bancada de trabalho.

Montagem do painel

(apenas para modelos em que o painel não é fornecido com o exaustor)

ATENÇÃO!

A instalação deve ser realizada apenas por instaladores qualificados. PARA O INSTALADOR: a responsabilidade pela instalação do exaustor, incluindo a verificação da conformidade do kit de fixação eventualmente incluído no produto, permanece como responsabilidade exclusiva do instalador. Seguem-se, a título de exemplo mas não exaustivo, algumas informações úteis para o instalador:

• utilize um tipo de PAINEL à prova de fogo (em conformidade com o art. 30 da IEC/EN 60335-2-31), adequado às condições de temperatura de funcionamento (pelo menos 80°C ) e humidade (pelo menos 93% ) atingidas na aplicação;
• peso total do PAINEL realizado não superior a 1,5 kg;
• fixe o PAINEL ao exaustor através dos pontos de fixação. Veja as ilustrações dedicadas à montagem do painel não fornecido com o exaustor.
• para a fixação do PAINEL, utilize componentes mecânicos adequados (não incluídos no kit de montagem). A Elica declina qualquer responsabilidade por danos pessoais ou materiais decorrentes da instalação incorreta de placas de gesso cartonado e / ou do produto.

Elica Connect

O exaustor está equipado com a função Wi-Fi para ligação remota através da App Elica Connect.

Requisitos mínimos do Sistema:

Router sem fios 2.4GHz wi-fi b/g/n - Smartphone Android ou iOS. Verifique nas lojas a compatibilidade da App com a versão do Sistema operacional do seu smartphone.

Nota: O fabricante ELICA declara que este Modelo de eletrodoméstico com aparelho de rádio wi-fi está em conformidade com a Diretiva 2014/53/UE.

O equipamento de rádio opera na faixa de frequência ISM de 2,4 GHz, a potência máxima de radiofrequência transmitida não excede 20 dBm (EIRP - Potência efetiva de radiação isotrópica).

Avisos:

• Tutela dos dados. Os dados que o aparelho ligado deleta são recolhidos para permitir a utilização de todos os serviços do eletrodoméstico ligado. Informações adicionais sobre os tipos de tratamento dos dados recolhidos e sobre a política de privacidade estão disponíveis no site www.elica.com.
• Disponibilidade nos países. O serviço Elica Connect está disponível em países específicos. Para mais informações, visite a secção dedicada do site www.elica.com.
• Mudanças futuras. A Elica reserva-se o direito de fazer todas as alterações que julgar úteis para melhorar o serviço

Elica Connect. Por conseguinte, as descrições contidas neste manual não são vinculativas e têm um valor indicativo.

Funcionamento

Visor de comandos A

P1. Tecla de abertura/fecho do painel de aspiração. P2. Tecla de luz ON/OFF. P3. Tecla de ligação Wi-Fi

Se o painel estiver FECHADO, com uma pressão na tecla P1, o exaustor acender-se-á e o painel de aspiração levantar-se-á.

Esta operação também dá acesso ao visor de comandos B, que regula o motor e a iluminação.

Se o painel estiver ABERTO, com uma pressão na tecla P1, o exaustor desligar-se-á, isto fará fechar o painel de aspiração.

Esta operação interrompe imediatamente todas as funções ativas do motor e da iluminação.

Nota: Com o painel fechado ou em movimento, o visor de comandos B permanecerá desativado. Quando o painel estiver totalmente aberto, será possível usar o visor B.

Se o painel estiver FECHADO, com uma pressão na tecla P2, o exaustor acender-se-á, o painel de aspiração levantar-se-á e as luzes acender-se-ão apenas com a gaveta totalmente aberta.

Se o painel estiver ABERTO, apenas será possível regular o ligar e o desligar das luzes do exaustor.

Nota: A tecla de luz P2 não regula a obscuridade das luzes e não regula o desligar do exaustor.

P3. Tecla Wi-Fi

• Configuração Wi-Fi: se a função Wi-Fi não estiver configurada, pressione por cerca de 2 segundos para entrar no modo de configuração Wi-Fi e siga as instruções na App para concluir o procedimento.

Durante o procedimento de configuração, a tecla ilumina-se indicando o estado da ligação (veja a Tabela de estado do wi-fi).

Para interromper o procedimento de configuração do wi-fi, pressione por cerca de 2 segundos quando a tecla estiver acesa com a luz a piscar rapidamente.

Uma vez configurada a função wi-fi, se quiser alterá-la, pressione por cerca de 6 segundos para redefinir os parâmetros de wi-fi (a tecla apaga-se) e repita o procedimento de configuração.

• Ativação / desativação wi-fi: após ter efetuado a configuração, pode desativar / ativar a função wi-fi. Pressione por cerca de 2 segundos para desativar / ativar a função wi-fi. A desativação da função não implica a perda dos parâmetros wi-fi.

Tabela de estado do wi-fi

Tecla wi-fi	Estado da ligação do disposítivo
Luz apagada	Wi-fi não configurado ou apagado
Luz acesa fixa	Wi-fi ligado
Luz a piscar rapidamente	Tentativa de ligação ao router wi-fi
Luz a piscar lentamente	Tentativa de ligação à nuvem Elica
Luz acesa com luz a piscar brevemente	Receção de um commando via remoto (por ex., ligação do motor ou luz)

Visor de comandos B

T2. Tecla de Redução da velocidade de aspiração / Desligar o motor

L1. LED de sinalização da velocidade ativa T3. Tecla de Ligação do motor / Aumento da velocidade de aspiração T4. Tecla função "BOOST" - velocidades intensivas -

para acender e apagar a luz.

Com uma pressão prolongada da tecla T1 é possível aumentar / diminuir a intensidade da luz.

T2: Tecla de redução de velocidade / Desligar o motor prima para diminuir a potência de aspiração, ato exaustor desligar.

prima e mantenha premido para desligar diretamente o exaustor.

L1: LED de sinalização de velocidade ativa

os LED centrais acendem-se conforme a velocidade de aspiração ativa / utilizada:

Velocidade 1 - acender-se-á o LED a

Velocidade 2 - acender-se-ão os LED a+b

Velocidade 3 - acender-se-ão os LED a+b+c

T3: Tecla de aumento de velocidade

Prima para ligar o exaustor

Prima para aumentar a potência de aspiração.

T4: Tecla "BOOST" - velocidades intensivas - prima T4 para ativar a velocidade de aspiração intensiva "BOOST 1", com temporização para 30 minutos. Esta temporização prolongada foi concebida para garantir um tempo útil para cozeduras com alto conteúdo de fumos.

Nota: decorridos os 30 minutos, o exaustor regressa à velocidade de aspiração anteriormente definida ***

Com o motor aceso em "BOOST 1", prima novamente T4 para ativar a velocidade de aspiração intensiva "BOOST 2", temporizada para 7 minutos.

Nota: decorridos os 7 minutos, o exaustor regressa à velocidade de aspiração anteriormente definida ***

Nota: premindo novamente T4, durante os 7 minutos, regressa-se à velocidade de aspiração anteriormente definida.

Durante as funções "BOOST1" e "BOOST2" ativas, premindo:

T2 regressa-se à velocidade de aspiração anteriormente definida ***

T3 regressa-se à 3.ª velocidade de aspiração

*** a velocidade de aspiração anterior permanece visualizável através dos LED de aviso L1

Se a velocidade intensiva foi definida diretamente com o exaustor desligado, no final da temporização o motor desliga-se.

Durante o uso das funções "BOOST" o símbolo T4 fica

("BOOST 1": luz branca - "BOOST 2": luz azul)

Indicações de Saturação dos filtros

A intervalos regulares, o exaustor assinala a necessidade de executar a manutenção dos filtros.

LED L1 (a-b-c) aceso com luz a piscar (todas as luzes-piloto piscam simultaneamente): execute a manutenção do FILTRO de gorduras.

LED L1 (a-b-c) aceso com luz alternada (as luzes-piloto acendem-se sequencialmente): execute a manutenção do filtro de carvão ativo.

Nota: A sinalização de saturação dos filtros é visível dentro dos primeiros 10 segundos antes da ligação do exaustor; dentro deste tempo deve ser executada a redefinição dos indicadores de saturação.

Redefinição dos indicadores de saturação dos filtros:

Pressão prolongada da tecla T3

LED L1 (a-b-c) liga-se e desliga-se (consoante o tipo de filtro para o qual se executa a redefinição, as luzes-piloto piscam em conjunto ou acendem-se em sequência); será emitido um sinal acústico para confirmar a execução bem-sucedida da redefinição.

Ativação do indicador de saturação dos filtros

Nota: esta operação deve ser executada com o exaustor desligado.

- Filtro de gorduras

Este indicador está normalmente ativado

1. a pressão prolongada das teclas T3 e T2

Se o indicador estiver ativo, acende-se a tecla T3. Prima a tecla T2 para o desativar.

Se o indicador estiver desativado, acende-se a tecla T2.

Prima a tecla T3 para o ativar.

- Filtro de carvão ativo

Este indicador está normalmente desativado.

1. A pressão prolongada das teclas T3 e T2

Se o indicador estiver ativo, acende-se a tecla T3.

Prima a tecla T2 para o desativar.

Se o indicador estiver desativado, acende-se a tecla T2.

Prima a tecla T3 para o ativar.

Nota: 3. A pressão prolongada das teclas T3 e T2

sai-se do menu de definições.

Manutenção

Limpeza

Para a limpeza, utilizar um pano humedecido com detergentes líquidos neutros. Evitar o uso de produtos contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Filtro antigordura

Capta as partículas de gordura provenientes da cozedura.

O filtro de gordura deve ser limpo uma vez por mês (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade), com detergentes não agressivos. O filtro pode ser lavado manualmente ou em máquina de lavar louça a baixas temperaturas e com ciclo breve.

O filtro metálico para a gordura pode perder cor com as lavagens na máquina da louça, mas suas características de filtração não se alteram.

A montagem e desmontagem dos filtros antigordura e dos filtros de carvão deve ser realizada com a cesta removível do exaustor em posição aberta.

Em seguida, remover o painel frontal, puxando simultaneamente sobre a parte superior de cada um dos lados.

O painel gira para a frente, libertando o acesso aos filtros antigordura.

Fig. 18-21

Filtro de carvão ativo (só para a versão filtrante)

Retém os odores desagradáveis produzidos durante a preparação de alimentos.

Filtro de carvão ativo lavável.

O filtro de carvão pode ser lavado de três em três meses (ou quando o sistema de indicação da saturação dos filtros - se previsto no modelo adquirido - indicar esta necessidade) em água quente e detergentes adequados ou em máquina de lavar louça a 65°C (para a lavagem em máquina, utilize o ciclo completo sem colocar outra louça na máquina).

Tire a água em excesso tomando cuidado para não estragar o filtro. Em seguida, deixe-o secar definitivamente no forno durante 10 minutos a 100°C.

Substitua o pano a cada 3 anos e sempre que notar sinais de danos no tecido.

Depois de haver retirado os filtros antigordura, é possível inserir os filtros de carvão (não incluídos).

Substituição das lâmpadas

A coifa é dotada de um sistema de iluminação baseada na Tecnologia LED.

Os LED garantem uma iluminação melhor e uma duração de até 10 vezes maior que as lâmpadas tradicionais e economizam 90% de energia elétrica.

Para a substituição das lâmpadas, contatar o centro de serviços autorizado de peças de reposição.

Aconselhamos a ler atentamente este manual. Não assumimos qualquer responsabilidade por eventuais danos, perdas ou prejuízos causados e provenientes da não observância das instruções contidas neste manual. O aspirador foi concebido para a aspiração de pós e partículas e foi projetado exclusivamente para uso doméstico.

O aspirador pode apresentar diferenças em relação aos desenhos do presente manual. No entanto, as instruções de uso, manutenção e instalação permanecem as mesmas.

É importante manter este manual para que possa consultá-lo sempre que precisar! Em caso de venda, empréstimo ou transferência, certifique-se de que o manual acompanha o produto! Leia atentamente as instruções: contêm informações úteis para a instalação e uso do produto, bem como para a segurança! Não efetue alterações elétricas ou mecânicas no produto ou nos acessórios fornecidos! Antes de instalar o aparelho, certifique-se de que todos os componentes não foram danificados. Se encontrar algum problema, entre em contato com o revendedor e prossiga com a instalação.
