GETUP - Hotă ELICA - Manual de utilizare gratuit

Tip de produs	Hotă aspirantă
Marcă	ELICA
Model	GETUP
Versiune de utilizare	Aspirantă (exterioară) sau filtrantă (reciclare interioară)
Diametru de racord	150 mm
Lungimea maximă a conductei	5 metri
Puterea maximă totală (plita pe gaz)	Până la 13,7 kW în funcție de configurație
Alimentare electrică	Vezi plăcuța de identificare (de obicei 220-240 V, 50/60 Hz)
Clasă de siguranță	Conform EN/IEC 60335-1 și -2-31
Conectivitate	WiFi 2,4 GHz prin aplicația Elica Connect
Comenzi	Panou tactil cu funcții deschidere/închidere, iluminare, WiFi, viteze de aspirație, Boost
Viteze de aspirație	3 viteze + Boost 1 (30 min) și Boost 2 (7 min)
Iluminare	LED cu variație de intensitate
Filtru de grăsime	Metalic, lavabil în mașina de spălat vase (ciclu delicat) sau manual
Filtru de cărbune (opțional)	Lavabil, înlocuiți la fiecare 3 ani sau dacă este deteriorat
Indicator de saturație a filtrelor	Indicatoare L1 intermitente: grăsime (simultan) / cărbune (alternativ)
Întreținere recomandată	Curățare exterioară și interioară cel puțin o dată pe lună
Distanța minimă față de plita de gătit	400 mm (componente deasupra); 650 mm pentru carcasa electronică
Siguranță pentru copii	Utilizare de către copii cu vârsta de cel puțin 8 ani sub supraveghere
Reparabilitate	Piese de schimb disponibile la serviciul autorizat Elica
Garanție	Valabilă cu condiția instalării și utilizării conforme
Țări de disponibilitate Elica Connect	Listă disponibilă pe www.elica.com

Întrebări frecvente - GETUP ELICA

Care este distanța minimă de respectat între hotă și plita de gătit?

Distanța minimă între plita de gătit și componentele de deasupra hotei este de 400 mm. Pentru carcasa electronică, aceasta trebuie să fie de cel puțin 65 cm față de plita pe gaz.

Cum se curăță filtrele de grăsime?

Filtrele de grăsime metalice se curăță o dată pe lună, manual cu un detergent neutru sau în mașina de spălat vase la temperatură scăzută (ciclu rapid). Spălarea în mașina de spălat vase poate provoca decolorare, dar nu afectează performanța.

Cum se resetează indicatorul de saturație a filtrelor?

Apăsați lung pe tasta T3 până când indicatoarele L1 clipesc (în funcție de filtru) și se aude un semnal sonor. Aceasta resetează indicatorul.

Pot folosi hota fără panoul frontal?

Nu, hota este echipată cu întrerupătoare de siguranță care inhibă funcționarea atunci când panoul filtrelor este desprins. Nu utilizați niciodată hota fără grila montată corect.

Cum se configurează WiFi și aplicația Elica Connect?

Asigurați-vă că aveți un router WiFi 2,4 GHz și un smartphone compatibil. Pe hotă, apăsați aproximativ 2 secunde pe tasta P3 (WiFi) pentru a intra în modul de configurare. Urmați instrucțiunile din aplicația Elica Connect. Dacă tasta clipește rapid, se stabilește o conexiune.

Ce fac dacă hota nu se aprinde?

Verificați că panoul de aspirație este complet deschis: tastele ecranului B sunt active numai după deschiderea totală. De asemenea, asigurați-vă că alimentarea electrică este conectată și că întrerupătorul automat nu a sărit.

Cum se înlocuiesc becurile LED?

Becurile LED sunt integrate și pot fi înlocuite doar de un tehnician autorizat. Contactați serviciul post-vânzare Elica pentru a obține piese de schimb.

Care este durata de viață a filtrului de cărbune?

Filtrul de cărbune activ lavabil poate fi curățat la fiecare 2 luni și trebuie înlocuit la fiecare 3 ani sau dacă este deteriorat.

Pot folosi hota cu o plită pe gaz?

Da, dar respectați puterile maxime indicate în manual: pentru o plită de 75 cm, putere maximă totală 11,9 kW; pentru 90 cm, 13,7 kW. Hota trebuie instalată respectând distanțele de siguranță.

Cum se activează funcția Boost?

Apăsați o dată tasta T4 (Boost) pentru a activa Boost 1 (viteză intensivă timp de 30 min). O a doua apăsare activează Boost 2 (7 min). Indicatorul T4 clipește în alb (Boost 1) sau albastru (Boost 2).

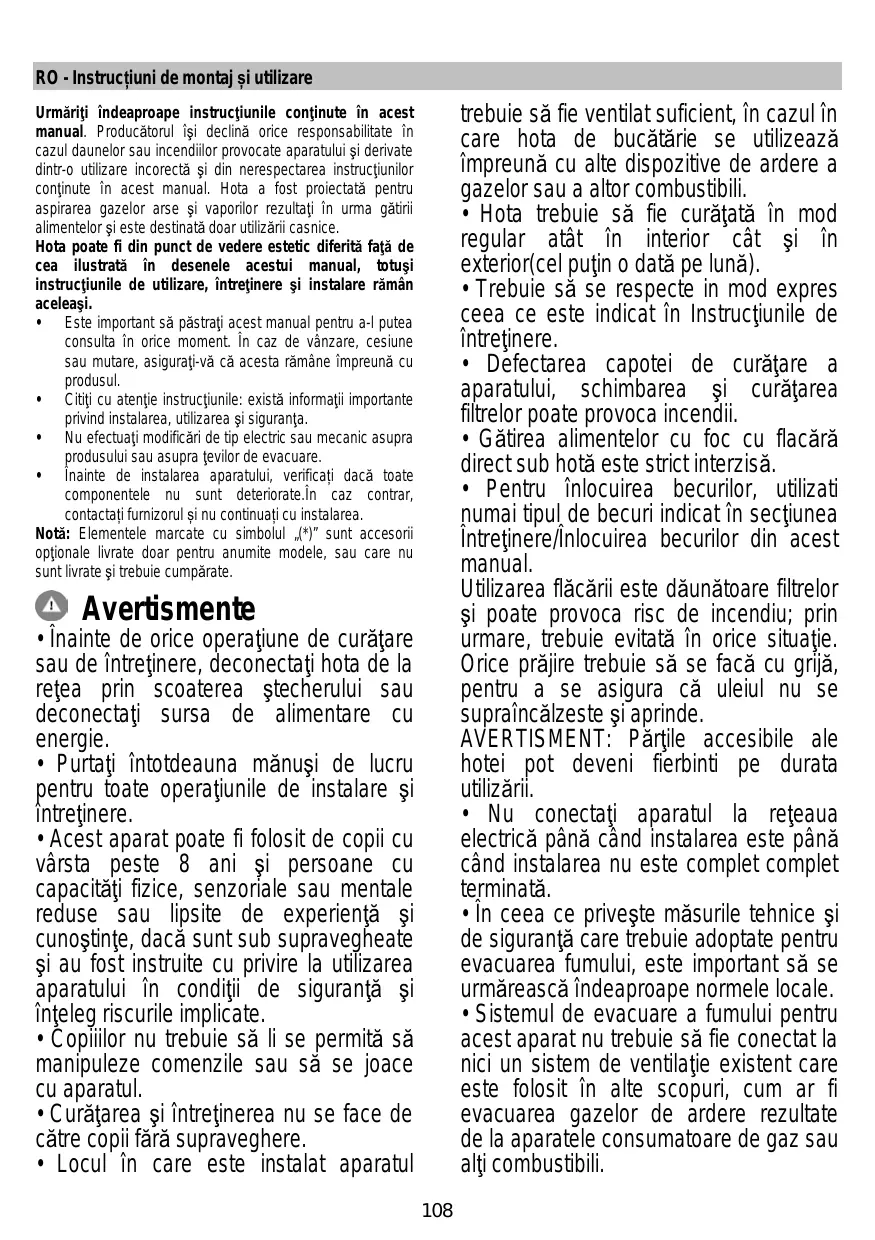

MANUAL DE UTILIZARE GETUP ELICA

Urmați întotdeauna instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată pentru aspirarea gazelor și vaporilor rezultați în urma gătirii alimentelor și este destinată doar utilizării casnice.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

• Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul. Citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
• Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra țevilor de evacuare.
• Înainte de instalarea aparatului, verificați dacă toate componentele nu sunt deteriorate. În caz contrar, contactați furnizorul și nu continuați cu instalarea.

Notă: Elementele marcate cu simbolul ^* sunt accesorii opționale livrate doar pentru anumite modele, sau care nu sunt livrate și trebuie cumpărate.

Avertisment

• Înainte de orice operațiune de curățare sau de întreținere, deconectați hota de la rețea prin scoaterea ștecherului sau deconectați sursa de alimentare cu energie.
• Purtați întotdeauna mănuși de lucru pentru toate operațiunile de instalare și întreținere.
• Acest aparat poate fi folosit de copii cu vârsta peste 8 ani și persoane cu capacități fizice, senzoriale sau mentale reduse sau lipsite de experiență și cunoștințe, dacă sunt sub supraveghere și au fost instruite cu privire la utilizarea aparatului în condiții de siguranță și înțeleg riscurile implicate.
• Copiilor nu trebuie să li se permită să manipuleze comenzile sau să se joace cu aparatul.
• Curățarea și întreținerea nu se face de către copii fără supraveghere.
• Locul în care este instalat aparatul

trebuie să fie ventilat suficient, în cazul în care hota de bucătărie se utilizează împreună cu alte dispozitive de ardere a gazelor sau a altor combustibili.

• Hota trebuie să fie curățată în mod regulat atât în interior, cât și în exterior (cel puțin o dată pe lună).
• Trebuie să se respecte în mod expres ceea ce este indicat în Instrucțiunile de întreținere.
• Defectarea capotei de curățare a aparatului, schimbarea și curățarea filtrelor poate provoca incendii.
• Gătirea alimentelor cu foc cu flacără direct sub hotă este strict interzisă.
• Pentru înlocuirea becurilor, utilizați numai tipul de becuri indicat în secțiunea Întreținere/Înlocuirea becurilor din acest manual.

Utilizarea flăcării este dăunătoare filtrelor și poate provoca risc de incendiu; prin urmare, trebuie evitată în orice situație. Orice prăjire trebuie să se facă cu grijă, pentru a se asigura că uleiul nu se supraîncălzește și se aprinde.

AVERTISMENT: Părțile accesibile ale hotei pot deveni fierbinți pe durata utilizării.

• Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet terminată.
• În ceea ce privește măsurile tehnice și de siguranță care trebuie adoptate pentru evacuarea fumului, este important să se urmărească îndeaproape normele locale.
• Sistemul de evacuare a fumului pentru acest aparat nu trebuie să fie conectat la niciun sistem de ventilație existent care este folosit în alte scopuri, cum ar fi evacuarea gazelor de ardere rezultate de la aparatele consumatoare de gaz sau alte combustibili.

ATENȚIE! Neinstalarea șuruburilor sau a dispozitivului de fixare în conformitate cu aceste instrucțiuni poate duce la pericole de natură electrică.

• Nu folosiți și nu lăsați hota fără bec montat corect din cauza riscului de electrocutare.
• Nu folosi niciodată hota fără ca aceasta să aibă grilele montate în mod eficient.
• Hota nu trebuie utilizată NICIODATĂ ca suprafață de sprijin dacă acest lucru nu este precizat în mod expres.
• Folosiți numai șuruburile de fixare furnizate împreună cu produsul pentru instalare sau, în cazul în care nu sunt incluse, achiziționați tipul corespunzător de șuruburi. Utilizați lungimea corectă pentru șuruburile identificate în Ghidul de instalare.
• În caz de incertitudine, consultați un centru de asistență service autorizat sau o persoană calificată corespunzător.

ATENȚIE! Nu utilizați cu un temporizator, un timer, o telecomandă separată sau orice alt dispozitiv care este activat automat.

Conexiunea electrică

Branșarea hotei la instalația electrică trebuie să fie efectuată numai de către personal calificat și specializat.

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher, conectați hota la o priză conformă cu normele în vigoare, poziționată într-o zonă accesibilă și după instalare.

Dacă nu este prevăzută cu ștecher (conexiunea este directă la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar conform normelor, care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

ATENȚIE! Înainte de a efectua conectarea circuitului hotei la alimentarea de la rețea și de a verifica funcționarea corectă, controlați întotdeauna dacă cablul a fost montat în mod corect.

Instalarea

Dacă instrucțiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Blocarea clapetei de reținere

Atenție! Înainte de a conecta tubulatura flexibilă de evacuare a aerului, asigurați-vă că clapetele de reținere ale unității de aspirație se pot roti liber (Fig. 12).

Notă: Cablul care conectează hota la motorul aflat la distanță are o lungime de 3 m.

Atenție! Nu tăiați cablul de conexiune dintre hotă și motor pentru a nu pierde dreptul la garanție.

Nu așezați mâinile în raza de acțiune a panoului de aspirație (cartușul) demontabil în timpul manipulării hotei.

Hota este prevăzută cu întrerupătoare de siguranță care împiedică funcționarea atunci când panoul frontal al filtrelor este detașat.

Având în vedere faptul că efortul nostru de a ne îmbunătăți produsele este continuu, ne rezervăm dreptul de a aduce caracteristicilor lor tehnice, funcționale sau estetice, toate modificările care derivă din evoluția produselor. În cazul modelului cu motor extern, pentru a asigura funcționarea normală a hotei, este necesară utilizarea unei unități de aspirație (motor extern) produsă de același producător.

La instalarea produsului se recomandă menținerea unei distanțe minime de 400 mm între planul de lucru și eventuale componente așezate deasupra hotei.

Acest lucru este necesar pentru a elibera de obstacole atât cursa în sus a panoului de aspirare (deschiderea), cât și cursa în

jos (închiderea), precum și pentru a facilita accesul la comenzile hotei situate pe panou.

AVERTISMENT: Poziționați cutia metalică care conține componentele electronice la o distanță nu mai mică de 65 cm față de planul de coacere pe gaz sau la 65 cm de punctul de aspirare al hotei.

RECOMANDARE: Vă sfătuim să instalați cutia metalică care conține componentele electronice la cel puțin 10 cm distanță de sol și la o distanță suficientă de toate sursele de căldură (de ex: latura unui cuptor sau planul de coacere).

PLITA DE GĂTIT PE GAZ:

Toate plitele de gătit pe gaz nu trebuie să depășească următoarele valori: Putere maximă totală conform indicațiilor din fig. 3 și max. 5 arzătoare individuale. O plită de gătit pe gaz de 75 cm nu trebuie să depășească următoarele valori: Putere maximă totală de 11,9 KW; putere maximă totală plite de gătit posterioare: 4,7 KW; putere maximă arzător wok 4,2 KW. O plită de gătit pe gaz de 90 cm nu trebuie să depășească următoarele valori: Putere maximă totală de 13,7 KW; putere maximă totală plite de gătit posterioare: 4,7 KW; putere maximă arzător wok 6 KW.

Acest aparat este marcat în conformitate cu Directiva Europeană 2012/19/EC - UK SI 2013 No.3113 referitoare la Deșeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare a acestui produs.

Simbolul de pe produs, sau de pe documentele care însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Aparat proiectat, testat și fabricat în conformitate cu:

• Siguranță: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Randament: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Recomandări pentru o utilizare corespunzătoare în scopul reducerii impactului asupra mediului: Când începeți să gătiți, porniți hota la viteza minimă și lăsați-o să funcționeze timp

câteva minute după ce ați terminat de gătit. Măriți viteza în cazul cantităților mari de fum sau vapori și utilizați viteza/vitezele sporită/e doar în cazuri extreme. Înlocuiți filtrul/filtrele de carbon, atunci când este necesar, pentru a menține o eficiență optimă de reducere a mirosului. Curățați filtrul/filtrele de grăsime, atunci când este necesar, pentru a menține o eficiență optimă a filtrului. Utilizați diametrul maxim al sistemului de conducte indicat în acest manual pentru a optimiza eficiența și pentru a reduce la minimum nivelul de zgomot.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu recirculare internă.

Versiunea aspirare

Vaporii sunt evacuați către exterior prin intermediul unui tub de evacuare fixat la flanșa de racord.

ATENȚIE!

Tubul de evacuare nu se furnizează din dotare; acesta trebuie achiziționat.

Diametrul tubului de evacuare trebuie să fie echivalent cu diametrul inelului de conexiune.

ATENȚIE!

Dacă hota este prevăzută cu filtre de carbon, acestea trebuie să fie scoase.

Versiunea cu filtrare

Aerul aspirat va fi degresat și dezodorizat înainte de a fi reintrodus în cameră. Pentru a utiliza hota în această versiune este necesar să instalați un sistem de filtrare suplimentar pe bază de carbon activ.

Notă: Aerul reciclat prin intermediul filtrelor cu carbon activ este direcționat în bucătărie printr-o tubulatură care îl transportă în partea laterală a corpului de mobilier.

Modelele care nu sunt prevăzute cu motor de aspirare funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este inclusă în dotare).

Instrucțiunile pentru sistemul de racordare sunt furnizate împreună cu unitatea periferică de aspirare.

Montarea

Înainte de a proceda la instalarea aparatului, verificați ca niciun component să nu fie deteriorat; în caz contrar, contactați dealerul și nu executați instalarea. De asemenea, citiți cu atenție toate instrucțiunile de mai jos.

• Folosiți un tub de evacuare a aerului cu lungimea maximă mai mică de 5 metri.
• Limitați numărul de coturi în tubulatură, deoarece fiecare cot reduce eficiența de aspirație cu echivalentul unui metru liniar. (Ex: în cazul utilizării unui număr de 2 coturi

la 90° lungimea tubulaturii nu trebuie să depășească 3 metri lungime).

Evitați schimbările radicale de direcție. Utilizați o conductă care are diametrul de 150 mm pe întreaga sa lungime. Utilizați o conductă din material aprobat conform normelor aplicabile în materie. - În cazul nerespectării instrucțiunilor precizate anterior, firma furnizoare nu va răspunde pentru probleme legate de flux sau zgomot în funcționare și nu va acorda garanție. - Înainte de a efectua orificiul, asigurați-vă că în partea interioară a piesei de mobilier, în corespondența zonei de amplasare a hotei, nu există elemente de structură a mobilierului sau alte elemente care ar putea crea probleme pentru o instalare corectă. Verificați dacă dimensiunile hotei și plitei sunt compatibile cu mobilierul și astfel dacă instalarea poate fi făcută. - Înainte de a introduce șuruburile în piesa de mobilier, asigurați-vă că produsul este perfect perpendicular pe suprafața de lucru.

Montare panou

(doar pentru modelele la care panoul nu se livrează împreună cu hota)

ATENȚIE!

Operațiunile de instalare trebuie efectuate exclusiv de instalatori calificați. PENTRU INSTALATOR: responsabilitatea privind instalarea hotei, inclusiv verificarea conformității eventualului set de fixare, livrat împreună cu produsul, îi revine exclusiv instalatorului. Vă prezentăm mai jos, în scop exemplificativ și nu exhaustiv, câteva indicații utile instalatorului:

• Utilizați un PANOU de tip ignifug (conform prevederilor art. 30 din standardul IEC/EN 60335-2-31), adecvat valorilor de temperatură de funcționare (cel puțin 80°C) și umiditate (cel puțin 93%), valori ce se ating în timpul utilizării produsului:
• greutatea totală a PANOULUI utilizat nu trebuie să depășească 1,5 kg;
• fixați PANOUL pe hotă, folosind punctele de prindere. Consultați instrucțiunile privind montarea panoului care nu a fost livrat împreună cu hota.
• pentru a fixa PANOUL, folosiți componente mecanice adecvate (acestea nu sunt incluse în setul de montaj). Societatea Elica va fi exonerată de orice răspundere pentru daunele cauzate persoanelor sau bunurilor, ca urmare a unei incorecte instalări a plăcii din gips-carton și/sau a produsului.

Elica Connect

Hota este prevăzută cu funcție WiFi pentru conexiunea la distanță, prin intermediul aplicației Elica Connect. Cerințe minime ale sistemului:

• Router wireless 2.4GHz WiFi b/g/n
• Smartphone Android sau iOS. Verificați în store compatibilitatea aplicației cu versiunea sistemului de operare instalat pe smartphone-ul dvs.

Notă: Producătorul ELICA declară că acest model de aparat electrocasnic, cu echipament radio modul WiFi, este realizat în conformitate cu prevederile directivei 2014/53/UE. Echipamentul radio funcționează pe banda de frecvență ISM la 2,4 GHz, iar puterea maximă în radiofrecvență transmisă nu depășește 20 dBm (e.i.r.p.).

Avertisment:

• Protecția datelor. Datele pe care le preia aparatul conectat sunt colectate pentru a permite utilizarea tuturor serviciilor aparatului electrocasnic conectat. Pentru mai multe informații privind modul de prelucrare a datelor colectate și nota informativă privind protecția datelor personale, accesați site-ul www.elica.com.
• Disponibilitate în funcție de țară. Serviciul Elica Connect este disponibil în anumite țări. Pentru mai multe informații, consultați secțiunea aferentă, de pe site-ul www.elica.com. Modificări viitoare. Societatea Elica își rezervă dreptul de a aduce toate modificările pe care le va considera necesare, în vederea îmbunătățirii serviciului Elica Connect. În consecință, descrierile din cuprinsul acestui manual nu sunt restrictive, având doar scop orientativ.

Funcționarea

Afișaj comenzi A

P1. Tasta deschidere/închidere panou aspirație. P2. Tastă becuri ON/OFF P3. Tastă conexiune WiFi

P1. Tasta deschidere/închidere panou aspirație

Dacă panoul este ÎNCHIS, apăsați o dată pe tasta P1, hota va porni, iar panoul de aspirație se va ridica. De asemenea, această operațiune va permite și accesarea afișajului de comenzi B, pentru administrarea motorului și a sistemului de iluminat.

Dacă panoul este DESCHIS, apăsând o dată pe tasta P1, hota se va opri și prin urmare, panoul de aspirație se va

inchide. Această operațiune va determina oprirea imediată a tuturor funcțiilor active ale motorului și sistemului de iluminat.

Notă: Cu panoul închis și mașina în mișcare, afișajul de comenzi B va rămâne dezactivat. După ce panoul se va deschide complet, va fi posibilă folosirea afișajului B.

P2. Tastă becuri ON/OFF

Dacă panoul este ÎNCHIS, apăsând o dată pe tasta P2, hota va porni, panoul de aspirație se va ridica, iar becurile se vor aprinde numai după deschiderea completă a panoului tip serrar.

Dacă panoul este DESCHIS, se vor putea administra numai aprinderea și stingerea becurilor hoteli.

Notă: Tasta becuri P2 nu controlează reducerea luminozității becurilor și nu comandă închiderea hoteli.

P3. Tastă WiFi

• Configurare WiFi: dacă funcția WiFi nu este configurată, apăsați timp de aproximativ 2 secunde pentru a intra pe modul configurare WiFi și urmați instrucțiunile din aplicație, pentru a finaliza procedura. În timpul procedurii de configurare, tasta se va aprinde, indicând starea conexiunii (consultați Tabelul stare WiFi). Pentru a întrerupe procedura de configurare WiFi, apăsați timp de aproximativ 2 secunde, atunci când tasta este aprinsă cu lumină intermitentă rapidă. După ce funcția WiFi a fost configurată, dacă doriți să o modificați, apăsați timp de aproximativ 6 secunde, pentru a reseta parametrii WiFi (tasta se va stinge) și repetați procedura de configurare.
• Activare/dezactivare WiFi: după efectuarea procedurii de configurare, funcția WiFi poate fi dezactivată/activată. Apăsați timp de aproximativ 2 secunde, pentru a dezactiva/activa funcția WiFi. Dezactivarea acestei funcții nu determină pierderea parametrilor WiFi.

Tabel stare WiFi

Tastă WiFi	Stare conexiune dispositiv
Bec stins	Conexiune WiFi neconfigurată sau înisă
Bec aprins cu lumină fixă	WiFi conectat
Bec cu aprindere intermitentă rapidă	Incercare de conectare la router-ul WiFi
Bec cu aprindere intermitentă lentă	Incercare de conectare la cloud-ul Elica
Bec aprins cu lumină intermitentă scurtă	Receptronare a unei comenzi de la distanță (de ex.Pornire motor sau aprindere bec)

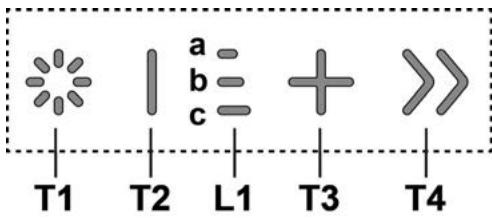

Afișaj comenzi B

T1. Tastă becuri ON/OFF T2. Tastă Reducere viteză de aspirare / Oprire motor L1. Led de semnalizare viteză activată T3. Tastă Pornire motor / Creștere viteză de aspirare T4. Tastă funcție "BOOST" - viteză intensă - T1: Tastă becuri ON/OFF

pentru a aprinde sau stinge lumina.

Printr-o apăsare prelungită a tastei T1, este posibilă creșterea/reducerea intensității luminii.

T2: Tastă reducere viteză / Oprire motor

apăsați pentru a reduce puterea de aspirare, până când hota se oprește.

apăsați și țineți apăsat, pentru a închide direct hota.

L1: Led de semnalizare viteză activată

Ledurile centrale se aprind în funcție de viteza de aspirare activată/utilizată:

viteza 1 - se va aprinde ledul a

viteza a 2-a - se vor aprinde ledurile a + b

viteza a 3-a - se vor aprinde ledurile a + b + c

T3: Tastă mărire viteză

apăsați pentru a porni hota

apăsați pentru a crește puterea de aspirare.

T4: Tastă funcție "BOOST" - viteză intensă -

apăsați T4 pentru a activa viteza de aspirare intensă "BOOST 1", temporizată pentru 30 minute

această temporizare prelungită a fost concepută pentru a asigura un timp util pentru preparatele care degajă mult fum

Notă: după expirarea celor 30 minute, hota va reveni la viteza de aspirare setată în prealabil ***

cu motorul pornit pe "BOOST 1", apăsați din nou pe T4 pentru a activa viteza de aspirare intensă "BOOST 2", temporizată pentru 7 minute

Notă: după expirarea celor 7 minute, hota va reveni la viteza de aspirare setată în prealabil.

Notă: la o nouă apăsare a tastei T4, în timpul celor 7 minute, se va reveni la viteza de aspirare setată în prealabil.

Când funcțiile "BOOST1" și "BOOST2" sunt active, apăsați: T2 pentru a reveni la viteza de aspirare setată în prealabil.

T3 pentru a reveni la viteza a 3-a de aspirare. Viteza de aspirare anterioară va putea fi vizualizată în continuare prin intermediul LED-urilor de semnalizare L1. Dacă a fost setată viteza intensivă direct de pe hota închisă, la finalul intervalului de temporizare, motorul se va opri.

În timpul utilizării funcțiilor "BOOST", simbolul T4 se aprinde intermitent.

("BOOST 1": lumină albă - "BOOST 2": lumină albastră)

LED L1 (a-b-c) aprins cu lumină alternată (indicatoarele luminoase se aprind unul după altul): efectuați operațiunile de întreținere a filtrului de cărbune activ.

Notă: Semnalarea saturației filtrelor este vizibilă în primele 10 secunde de la pornirea hotei. În acest interval de timp va trebui să resetați indicatorii de saturație.

Resetare indicatori de saturație filtru:

Apăsare prelungită a tastei T3.

LED L1 (a-b-c) se aprinde și se stinge (în funcție de tipul de filtru pentru care se efectuează resetarea, indicatoarele luminoase se vor aprinde concomitent sau unul după altul); va fi emis un semnal sonor, ce va confirma corecta efectuare a operațiunii de resetare.

Activarea indicatorului de saturație al filtrelor.

Notă: această operațiune trebuie să se efectueze cu hota oprită.

-Filtru de grăsime

În mod normal, acest indicator este activ. Prima apăsare prelungită a tastelor T3 și T2.

Dacă indicatorul este activ, se va aprinde tasta T3. Apăsați tasta T2 pentru a-l dezactiva. Dacă indicatorul este dezactivat, se va aprinde tasta T2. Apăsați tasta T3 pentru a-l activa.

- Filtru cărbune activ

În mod normal, acest indicator este dezactivat. A 2-a apăsare prelungită a tastelor T3 și T2.

Dacă indicatorul este activ, se va aprinde tasta T3. Apăsați tasta T2 pentru a-l dezactiva. Dacă indicatorul este dezactivat, se va aprinde tasta T2.

Apăsați tasta T3 pentru a-l activa.

Notă: A 3-a apăsare prelungită a tastelor T3 și T2 se iese din meniul setări.

Întreținerea

Curățarea

Pentru curățare folosiți EXCLUSIV un material îmbibat cu detergenți lichizi neutri. NU UTILIZAȚI UNELTE SAU INSTRUMENTE PENTRU CURĂȚARE! Evitați folosirea produselor pe bază de abrazivi. NU FOLOSIȚI ALCOOL!

Filtru anti-grăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie să fie curățat o dată pe lună (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate), cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metalic anti-grăsimi, spălat cu mașina de spălat vase, se poate decolora, dar nu-și va pierde caracteristica de filtrare.

Montarea și demontarea filtrelor anti-grăsimi și a filtrelor cu cărbune activ se efectuează cu cartul demontabil al hotei în poziție deschisă. Îndepărtați deci panoul frontal trăgând simultan pe partea superioară a fiecărei laturi. Panoul se rotește spre înainte, eliberând accesul la filtrele anti-grăsimi.

Fig. 18-21

Filtru de cărbune (numai pentru versiunea filtrantă)

Reține mirosurile neplăcute, derivate în urma procesului de gătire a alimentelor.

Filtru cu carbon activ lavabil

Filtrul de cărbune trebuie să fie spălat la fiecare 2 luni (sau când sistemul de semnalare a saturației filtrelor - dacă modelul dvs. este prevăzut - indică această necesitate) în apă caldă și detergenți specifici sau în mașina de spălat vase la 65°C (în cazul în care îl spălați folosind mașina de spălat, executați un program de spălare complet fără a introduce alte vase).

Înlăturați excesul de apă, fără să deteriorați filtrul, după care introduceți-l în cuptor pentru aproximativ 10 minute la 100°C, pentru a-l usca complet.

Înlocuiți buretele la fiecare 3 ani sau de fiecare dată când acesta se deteriorează.

După îndepărtarea filtrelor de grăsime, este posibil să introduceți filtrele cu carbon activ (nu sunt incluse în furnitură).

Înlocuirea becurilor

Hota este dotată cu un sistem de iluminare bazat pe tehnologia LED.

LED-urile garantează o iluminare optimală, o durată de până la 10 ori mai mare față de becurile tradiționale și permit economisirea a 90% de energie electrică.

Pentru înlocuirea becurilor, contactați centrul de service autorizat pentru piese de schimb.

Hota este destinată exclusiv uzului casnic. Producătorul își declină orice responsabilitate pentru defecțiuni, daune sau incendii cauzate de utilizarea necorespunzătoare a produsului, ca urmare a nerespectării instrucțiunilor din acest manual. Hota este destinată pentru aspirarea fumului și aburilor în timpul gătitului și este destinată exclusiv uzului casnic.

Hota poate avea un design diferit de cel prezentat în figurile acestui manual, dar instrucțiunile de utilizare, întreținere tehnică și instalare rămân aceleași.

Este foarte important să păstrați aceste instrucțiuni pentru a putea apela la ele în orice moment. Dacă aparatul este vândut, predat sau transferat, asigurați-vă că instrucțiunile rămân întotdeauna cu el. Citiți cu atenție instrucțiunile. Ele conțin informații importante despre instalare, utilizare și siguranță. Este interzis să efectuați modificări în partea electrică sau mecanică a aparatului. Înainte de instalare, verificați integritatea și starea tuturor componentelor. Dacă există deteriorări, contactați furnizorul și nu începeți montajul în niciun caz.

Utilizare: Accesoriile, marcate cu semnul (*), sunt opționale, furnizate doar pentru anumite modele, sau reprezintă piese care nu sunt incluse în pachetul de livrare și care se achiziționează separat.

• Înainte de a efectua orice operație de instalare sau service, deconectați hota de la rețeaua electrică, scoțând ștecherul din priză sau oprind întrerupătorul camerei. Pentru toate operațiile de instalare și service, folosiți mănuși de protecție.
• Aparatul poate fi folosit de copii cu vârsta de cel puțin 8 ani și de persoane cu capacități fizice, senzoriale sau mentale reduse, sau cu experiență insuficientă, dacă sunt supravegheate sau dacă

au fost instruite să folosească aparatul în siguranță și înțeleg pericolele implicate.

- Copiii trebuie să fie supravegheați și nu trebuie să se joace cu aparatul. - Operațiile de curățare și service nu trebuie efectuate de copii fără supraveghere. Încăperea trebuie să aibă ventilație suficientă atunci când hota este folosită simultan cu alte aparate care funcționează pe gaz sau pe alte combustibili. - Hota trebuie curățată frecvent atât în interior, cât și în exterior (cel puțin o dată pe lună), respectând instrucțiunile din manualul de service. - Nerespectarea normelor de curățare a hotei, de înlocuire și curățare a filtrelor crește riscul de incendiu. Este strict interzisă prepararea alimentelor pe flacără deschisă sub hotă. - Pentru înlocuirea becurilor, folosiți numai becuri specificate în secțiunea Service/Înlocuirea becurilor din acest manual. Folosirea flăcării deschise dăunează filtrelor și poate duce la incendiu, deci trebuie evitată în orice situație. Prăjirea trebuie făcută sub supraveghere pentru a evita posibilitatea de aprindere a uleiului supraîncălzit. ATENȚIE: Când suprafața de gătit este în funcțiune, părțile accesibile ale hotei se pot încălzi. Nu conectați aparatul la rețeaua electrică până când instalarea nu este complet finalizată.

În ceea ce privește măsurile tehnice de siguranță privind evacuarea aburilor, trebuie respectate strict prevederile normelor autorităților locale competente. - Aerul evacuat nu trebuie deversat într-un coș de fum folosit pentru evacuarea fumului de la aparate care funcționează pe gaz sau pe alți combustibili.

ATENȚIE! Instalarea necorespunzătoare a șuruburilor și dispozitivelor de fixare conform acestor instrucțiuni poate duce la riscuri de natură electrică.

Nu folosiți și nu lăsați hota fără becuri instalate corect, existând riscul de electrocutare. - Nu folosiți niciodată hota fără grătarul instalat corect! - Hota nu trebuie folosită niciodată ca suprafață de sprijin, decât dacă este specificat altfel. - Folosiți numai șuruburile de fixare din setul furnizat cu produsul pentru instalare sau, dacă nu sunt în set, achiziționați șuruburi de tipul corect. - Folosiți lungimea corectă a șuruburilor, indicată în ghidul de instalare. În caz de îndoială, consultați un centru de service autorizat sau

personal calificat.

ATENȚIE! Nu folosiți

aparatul cu programator, temporizator, telecomandă separată sau orice alt dispozitiv care se pornește automat.

1 Conexiune electrică

CONEXIUNEA LA REȚEAUA ELECTRICĂ TREBUIE FĂCUTĂ DE UN PERSONAL CALIFICAT ȘI SPECIALIZAT.

Tensiunea rețelei trebuie să corespundă tensiunii indicate pe plăcuța cu date tehnice, care este amplasată în interiorul aparatului. Dacă hota este prevăzută cu ștecher, conectați ștecherul la o priză standard. Aceasta trebuie să respecte normele în vigoare și să fie amplasată într-un loc ușor accesibil. Puteți conecta la priză numai după instalare. Dacă hota nu este prevăzută cu ștecher (conectare directă la rețea), iar priza standard nu este amplasată într-un loc accesibil, de asemenea, după instalare, atunci utilizați un întrerupător bipolar adecvat, care asigură deconectarea completă de la rețea în cazul apariției condițiilor de suprasarcină de categoria a III-a, conform instrucțiunilor de instalare.

ATENȚIE! Înainte de a conecta sistemul electric al hotei la rețeaua de alimentare, verificați funcționarea corectă.

Funcționarea corectă: asigurați-vă că cablul de alimentare este montat corect.

Instalare

Dacă instrucțiunile de instalare pentru plita pe gaz prevăd o distanță mai mare, luați în considerare aceasta.

Notă: Instalarea trebuie efectuată astfel încât hota și componentele electrice să fie accesibile pentru lucrările de întreținere tehnică.

Notă: Cablul care conectează unitatea de comandă cu motorul și hota are o lungime de 3 m.

ATENȚIE! Nu tăiați cablul de conectare dintre hotă și motor, pentru a nu pierde dreptul la garanție.

În timpul funcționării hotei, mâinile nu trebuie să intre în zona de acțiune a ventilatorului de aspirație (carcasa).

Hota are întrerupătoare de protecție care întrerup funcționarea hotei în caz de supraîncălzire a filtrului.

În scopul îmbunătățirii continue a produselor noastre, ne rezervăm dreptul de a aduce modificări tehnice, funcționale sau estetice ca urmare a evoluției acestora. Dacă ați achiziționat un produs cu motor extern, programul de funcționare al hotei trebuie utilizat cu unitatea de aspirație (motor extern) de aceeași marcă.

La instalare, vă recomandăm să păstrați o distanță minimă de 400 mm între suprafața de gătit și componentele care pot fi amplasate deasupra hotei.

Această distanță este necesară pentru ca panoul hotei să alunece fără obstacole în sus (deschidere) și în jos (închidere), și pentru a putea accesa ușor comenzile hotei, aflate pe panou.

AVERTISMENT: Instalați dulapul metalic care conține componentele electronice la o distanță mai mică de 65 cm de suprafețele de gătit cu flacără, sau, în orice caz, la 65 cm de punctul de aspirație al hotei.

Indicație: Se recomandă instalarea unui panou metalic cu componente electrice la o distanță minimă de 10 cm de podea, la o distanță suficientă de orice surse de căldură (de exemplu: partea laterală a cuptorului sau suprafața de gătit).

Suprafețe de gătit pe gaz:

Toate suprafețele de gătit pe gaz nu trebuie să depășească următoarele valori: Putere totală maximă,

așa cum este indicat în fig. 3, și max. 5 arzătoare separate. ■ Suprafața de gătit pe gaz cu dimensiunea de 75 cm nu trebuie să depășească următoarele valori: Putere totală maximă - 11,9 kW. Putere totală maximă a suprafețelor de gătit din spate: 4,7 kW. Putere maximă pe arzător: 4,2 kW. ■ Suprafața de gătit pe gaz cu dimensiunea de 90 cm nu trebuie să depășească următoarele valori: Putere totală maximă - 13,7 kW. Putere totală maximă a suprafețelor de gătit din spate: 4,7 kW. Putere maximă pe arzător: 6 kW.
