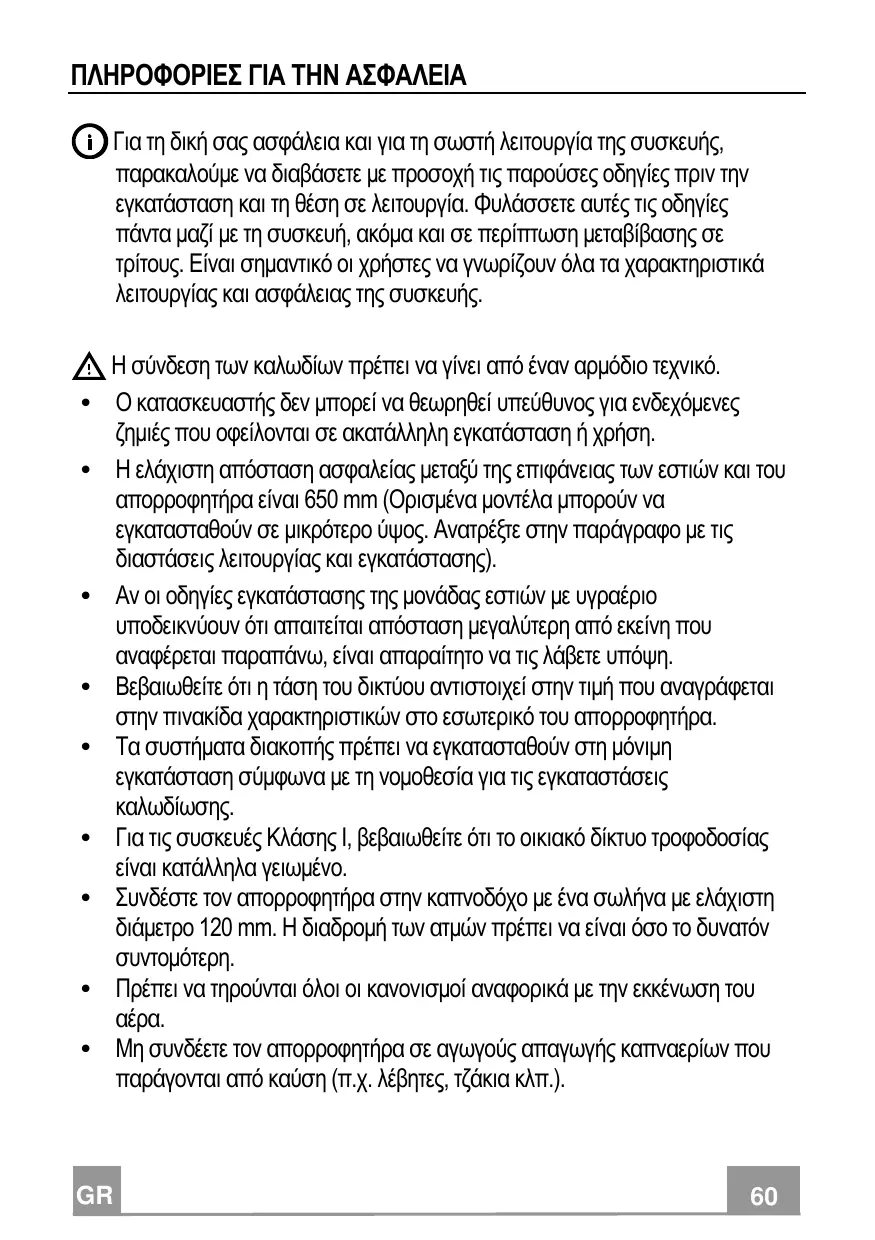

ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούµε να διαβάσετε µε προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα µαζί µε τη συσκευή, ακόµα και σε περίπτωση µεταβίβασης σε τρίτους. Είναι σηµαντικό οι χρήστες να γνωρίζουν όλα τα χαρακτηριστικά λειτουργίας και ασφάλειας της συσκευής.

Η σύνδεση των καλωδίων πρέπει να γίνει από έναν αρµόδιο τεχνικό. Ο κατασκευαστής δεν µπορεί να θεωρηθεί υπεύθυνος για ενδεχόµενες ζηµιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση. Η ελάχιστη απόσταση ασφαλείας µεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισµένα µοντέλα µπορούν να εγκατασταθούν σε µικρότερο ύψος. Ανατρέξτε στην παράγραφο µε τις διαστάσεις λειτουργίας και εγκατάστασης). Αν οι οδηγίες εγκατάστασης της µονάδας εστιών µε υγραέριο υποδεικνύουν ότι απαιτείται απόσταση µεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη. Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιµή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα. Τα συστήµατα διακοπής πρέπει να εγκατασταθούν στη µόνιµη εγκατάσταση σύµφωνα µε τη νοµοθεσία για τις εγκαταστάσεις καλωδίωσης. Για τις συσκευές Κλάσης Ι, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωµένο. Συνδέστε τον απορροφητήρα στην καπνοδόχο µε ένα σωλήνα µε ελάχιστη διάµετρο 120 mm. Η διαδροµή των ατµών πρέπει να είναι όσο το δυνατόν συντοµότερη. Πρέπει να τηρούνται όλοι οι κανονισµοί αναφορικά µε την εκκένωση του Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).

• Αν χρησιµοποιείτε τον απορροφητήρα σε συνδυασµό µε άλλες µη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισµό του χώρου ώστε να εµποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιµοποιείται σε συνδυασµό µε µη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.
• Ο αέρας δεν πρέπει να απάγεται µέσω ενός αγωγού που χρησιµοποιείται για την απαγωγή των καπναερίων από συσκευές καύσης που τροφοδοτούνται µε αέριο ή άλλα καύσιµα.
• Το ηλεκτρικό καλώδιο, αν πάθει ζηµιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από έναν τεχνικό του σέρβις.
• Συνδέετε το φις σε µια πρίζα που συµµορφούται µε τους ισχύοντες κανονισµούς και σε σηµείο µε εύκολη πρόσβαση.
• Όσον αφορά τα τεχνικά µέτρα και τα µέτρα ασφαλείας που πρέπει να εφαρµοστούν για την απαγωγή των καπναερίων, είναι σηµαντικό να τηρούνται σχολαστικά οι κανονισµοί των τοπικών φορέων. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορροφητήρα, αφαιρέστε τις προστατευτικές µεµβράνες.
• Χρησιµοποιείτε µόνο βίδες και εξαρτήµατα κατάλληλου τύπου για τον απορροφητήρα. ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ: η µη τοποθέτηση των βιδών και των συστηµάτων στερέωσης σύµφωνα µε τις παρούσες οδηγίες, µπορεί να προκαλέσει ηλεκτροπληξία.
• Μην κοιτάζετε απευθείας µε οπτικά όργανα (κιάλια, µεγεθυντικός φακός...).
• Μην µαγειρεύετε φαγητά φλαµπέ κάτω από τον απορροφητήρα: µπορεί να προκληθεί πυρκαγιά. η συσκευή µπορεί να χρησιµοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτοµα µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν µε τη συσκευή. Ο καθαρισµός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.
• Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν µε τη

• Η συσκευή δεν πρέπει να χρησιµοποιείται από άτοµα (συµπεριλαµβανοµένων των παιδιών) µε µειωµένες ψυχικές ή διανοητικές ικανότητες, ή από άτοµα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται. Τα προσβάσιµα µέρη µπορεί να έχουν υψηλή θερµοκρασία κατά τη χρήση των συσκευών µαγειρέµατος.
• Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα µετά την καθορισµένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισµός.
• Πρέπει να υπάρχει κατάλληλος αερισµός στο χώρο όταν ο απορροφητήρας χρησιµοποιείται ταυτόχρονα µε συσκευές που χρησιµοποιούν αέριο ή άλλα καύσιµα (δεν ισχύει για συσκευές που απάγουν αποκλειστικά τον αέρα στο χώρο). πάνω στο προϊόν ή πάνω στη συσκευασία του
• Το σύµβολο υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισµένο οικιακό απόρριµµα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συµβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που µπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτοµερέστερες πληροφορίες σχετικά µε την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο ∆ήµο, στην τοπική υπηρεσία συλλογής απορριµµάτων ή στο κατάστηµα από το οποίο αγοράσατε το προϊόν.

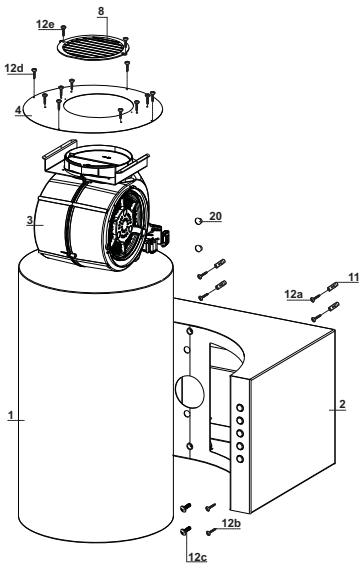

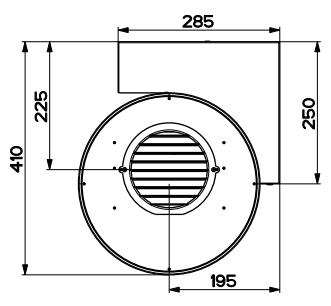

Εξαρτήµατα της συσκευής Σώµα απορροφητήρα µε: Φίλτρο. Βάση απορροφητήρα µε: Χειριστήρια και Φωτισµό. Σύστηµα φτερωτής µε στήριγµα. Ρυθµιζόµενη γρίλια

Εξαρτήµατα για την εγκατάσταση Βίδες 4,2x44,4 Βίδες 4,2x6,5 Βίδες M6x15 Βίδες 2,9x6,5 Βίδες 2,9x6,5

Ποσ. Έντυπα 1 Εγχειρίδιο οδηγιών

ΕΓΚΑΤΑΣΤΑΣΗ ∆ιάτρηση τοίχου

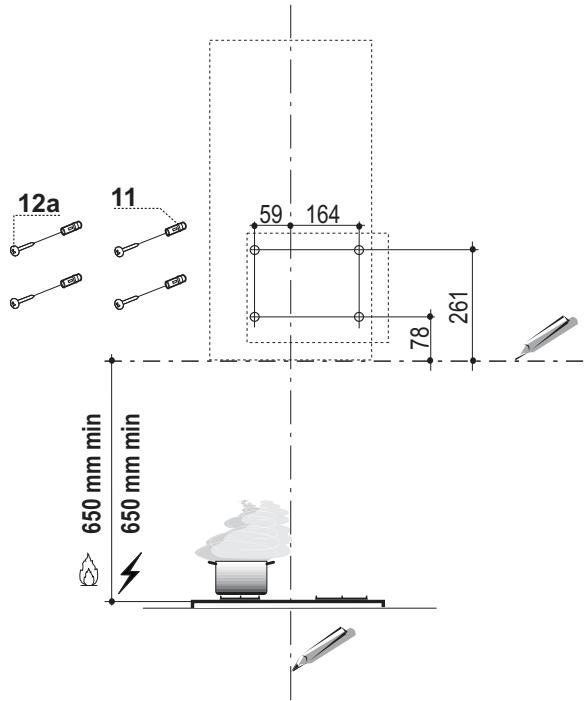

12a Ο εγκαταστάτης του απορροφητήρα πρέπει να λάβει υπόψη ότι το πάνω µέρος του απορροφητήρα πρέπει να απέχει από την οροφή ή το ράφι τουλάχιστον 8-10 cm. Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα.

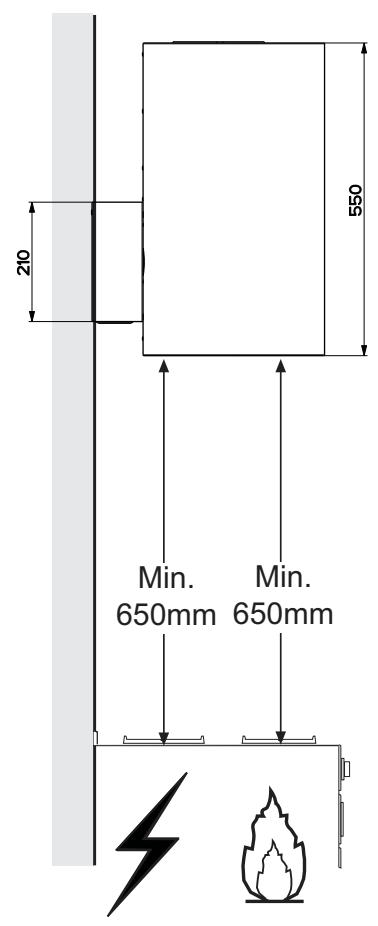

• μια οριζόντια γραμμή σε: 650 mm min. πάνω από την επιφάνεια των εστιών.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 78 mm και 261 mm πάνω από την οριζόντια γραμμή αναφοράς.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς σε απόσταση 164 mm στα δεξιά της κατακόρυφης γραμμής αναφοράς και 59 mm στα αριστερά της κατακόρυφης γραμμής αναφοράς και ελέγξτε το αλφάδιασμα.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
• Τοποθετήστε τα ούπα 11 στις οπές.
• Βιδώστε 4 βίδες 12a (4,2 x 44,4) του εξοπλισμού στις οπές για τη στερέωση της βάσης του απορροφητήρα, αφήνοντας απόσταση 5-6 mm ανάμεσα στον τοίχο και την κεφαλή της

Στερέωση µονάδας µοτέρ-τάπας-σώµατος απορροφητήρα 12e

• Στερεώστε τη ρυθμιζόμενη γρίλια 8 στην έξοδο του αέρα ανακύκλωσης με τις 2 βίδες 12e (2,9 x 6,5) του εξοπλισμού.

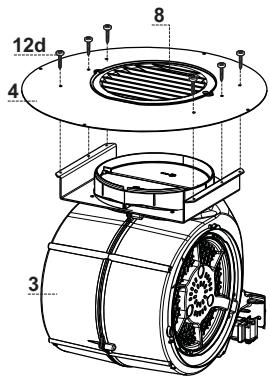

• Με τις 6 βίδες 12d του εξοπλισμού ενώστε το σύστημα φτερωτής 3 με την τάπα 4. 12d

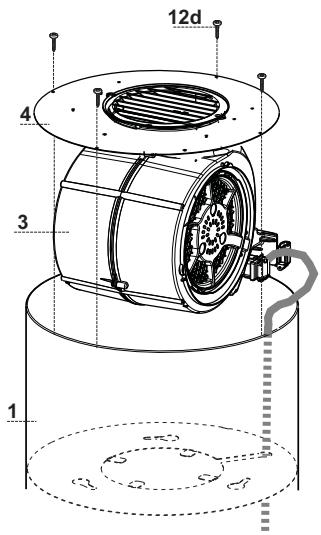

• Βιδώστε με τις 4 βίδες 12d του εξοπλισμού την παραπάνω μονάδα στο σώμα απορροφητήρα 1 προσέχοντας ώστε τα συνδεδεμένα ηλεκτρικά καλώδια να περάσουν στο εσωτερικό του σώματος απορροφητήρα από το ειδικό άνοιγμα.

Τοποθέτηση βάσης απορροφητήρα 12a

• Στερεώστε τη βάση απορροφητήρα 2 στις 4 βίδες 12a που προεξέχουν από τον τοίχο και ελέγξτε το αλφάδιασμα.
• Σφίξτε τις 2 βίδες 12a στα δεξιά που είναι ορατές και με εύκολη πρόσβαση.

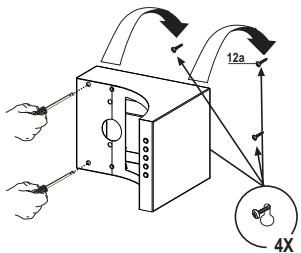

• Σφίξτε τις 2 βίδες 12a στα αριστερά στις οποίες έχετε πρόσβαση από τις οπές στα αριστερά της βάσης απορροφητήρα όπως δείχνει η εικόνα. Όταν τελειώσετε βάλτε τις 2 τάπες 20 στις οπές.

• Πριν από οποιαδήποτε επέμβαση, αποσυνδέστε τον απορροφητήρα βγάζοντας το φις από την πρίζα ή γυρνώντας το γενικό διακόπτη.
• Ανοίξτε το κουτί ηλεκτρικής σύνδεσης ξεβιδώνοντας τις βίδες του καπακιού.
• Συνδέστε το μπλοκ καλωδίωση στο τερματικό δίκτυο και κλείστε το καπάκι με τις βίδες που αφαιρέσατε προηγουμένως. Τοποθέτηση βάσης απορροφητήρα
• Βιδώστε εν μέρει τις 2 βίδες 12c.
• Στερεώστε το σώμα του απορροφητήρα 1 στις 2 βίδες 12c.

Στερέωση σώµατος απορροφητήρα

• Βγάλτε τα φίλτρα για λίπη ελευθερώνοντας τις ειδικές λαβές.

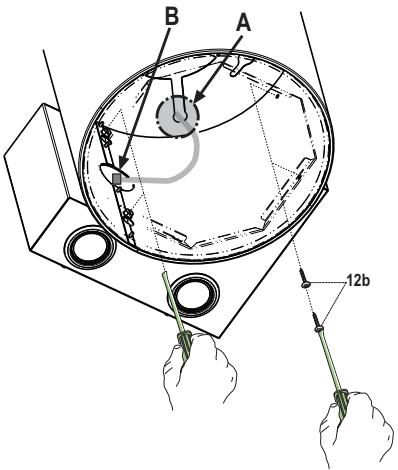

• Από το εσωτερικό του σώματος απορροφητήρα, βιδώστε τις 2 βίδες 12b του εξοπλισμού.
• Από το εσωτερικό του σώματος απορροφητήρα, βιδώστε μέχρι τέρμα τις 2 βίδες 12c που προηγουμένως είχατε βιδώσει εν μέρει. 12b

• Προσέξτε ότι τα καλώδια που προέρχονται από τη μονάδα μοτέρ πρέπει να συνδεθούν στο συνδετήρα (B) αφού τα περάσετε από το ειδικό άνοιγμα (A). Τοποθέτηση στοιχείου ενεργού άνθρακα

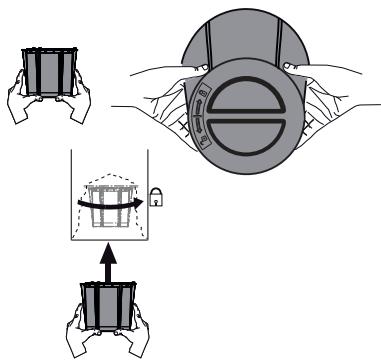

• Από το κάτω μέρος του σώματος απορροφητήρα, τοποθετήστε το στοιχείο ενεργού άνθρακα στερεώνοντάς το στα υφιστάμενα ανοίγματα και γυρίζοντάς το για να ασφαλίσει.
• Τοποθετήστε το φίλτρο για λίπη.

Πίνακας χειριστηρίων

ΛΕΙΤΟΥΡΓΙΕΣ T1 Μοτέρ Σβήνει το μοτέρ. T2 Ταχύτητα Ανάβει το μοτέρ στην πρώτη ταχύτητα. Πλήκτρο σταθερά αναμμένο. T3 Ταχύτητα Ανάβει το μοτέρ στη δεύτερη ταχύτητα. Πλήκτρο σταθερά αναμμένο. T4 Ταχύτητα Αν το πιέσετε για λίγο, ανάβει το μοτέρ στην τρίτη ταχύτητα. Πλήκτρο σταθερά αναμμένο. Αν το πιέσετε για 2 δευτερόλεπτα. Πλήκτρο που αναβοσβήνει. Ενεργοποιεί την τέταρτη ταχύτητα με χρονοδιακόπτη 6 λεπτών. Μετά την πάροδο του χρόνου αυτού επανέρχεται στην προηγούμενη επιλεγμένη ταχύτητα. Κατάλληλη για μεγάλη παραγωγή ατμών από το μαγείρεμα.

Ανάβει και σβήνει το φως. Πλήκτρο σταθερά αναμμένο.

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΦΙΛΤΡΩΝ ΓΙΑ ΛΙΠΗ Μπορούν να πλυθούν στο πλυντήριο πιάτων και απαιτούν καθαρισμό τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης. Αφαιρείτε τα φίλτρα ένα τη φορά, επεμβαίνοντας στους ειδικούς γάντζους. Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος.

Φίλτρα ενεργού άνθρακα για οσµές Το φίλτρο ενεργού άνθρακα για οσμές υπάρχει μόνο στα μοντέλα ανακύκλωσης των απορροφητήρων. Χρησιμεύει για να παρακρατά τις οσμές από τον αέρα που το διασχίζει μέχρι να κορεσθεί. Το σπογγώδες μέρος του φίλτρου μπορεί να πλυθεί στο πλυντήριο πιάτων τουλάχιστον κάθε 4 μήνες ή συχνότερα, σε περίπτωση έντονης χρήσης, εξασφαλίζοντας τη λειτουργία το πολύ έως 5 πλυσίματα πριν από την αντικατάσταση. ΑΝΤΙΚΑΤΑΣΤΑΣΗ

• Βγάλτε τα φίλτρα για λίπη.

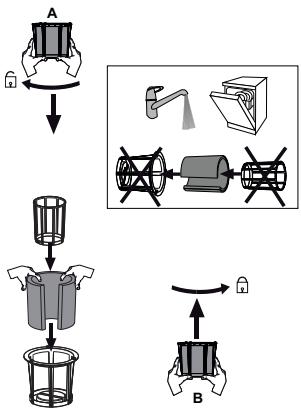

• Βγάλτε το κορεσμένο φίλτρο ενεργού άνθρακα όπως στο σχέδιο (A).
• Αφαιρέστε το φίλτρο και πλύνετε το σπογγώδες μέρος αφήνοντάς το να στεγνώσει καλά πριν το τοποθετήσετε στη θέση του.
• Τοποθετήστε το φίλτρο ενεργού άνθρακα όπως στο σχέδιο (Β).
• Τοποθετήστε τα φίλτρα για λίπη.

• Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυνθείτε στο Σέρβις").
