Toote tüüp	Õhupuhasti
Kaubamärk	FABER
Mudel	Bios EG6 X F32 - 110.0255.502
Toiteallikas	220-240 V ~ 50 Hz
Mootori võimsus	Määramata (hinnanguliselt 200 W)
Kiiruste arv	4 kiirust (sh üks ajastatud 6 minutit)
Valgustus	Määramata (hinnanguliselt LED 2x3 W)
Õhu väljalaske läbimõõt	vähemalt 120 mm
Minimaalne kaugus keedupinnast	650 mm
Maksimaalne kaugus laest	8-10 cm laest allpool
Rasvafiltrid	Isekandvad metallist, nõudepesumasinas pestavad
Aktiivsöefiltrid	Pestavad (kuni 5 pesu), seejärel väljavahetamine
Väljatõmbeviis	Retssirkulatsioon (aktiivsüsi) või välisõhku
Elektriline klass	I klass (kohustuslik maandamine)
Hinnanguline netokaal	15 kg
Mõõtmed (L x S x K) hinnanguliselt	600 x 500 x 150 mm
Hinnanguline müratase	55-65 dB(A)
Soovitatav hooldus	Rasvafiltri puhastamine iga 2 kuu tagant
Remonditavus	filtrite, valgustuse vahetamine teeninduse poolt
Kaasasolevad tarvikud	Seinaklamber, kruvid, tüüblid, korgid, juhend

Korduma kippuvad küsimused - Bios EG6 X F32 - 110.0255.502 FABER

Mis on minimaalne kaugus õhupuhasti ja pliidi vahel?

Minimaalne kaugus on 650 mm elektri- ja gaasipliitide puhul. Kontrollige oma pliidi juhiseid, kuna need võivad nõuda suuremat kaugust.

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltrid on nõudepesumasinas pestavad. Eemaldage need, lükates tagasi ja tõmmates alla. Peske neid iga 2 kuu tagant või sagedamini, kui kasutate intensiivselt.

Kuidas vahetada aktiivsöefiltrit?

Eemaldage kõigepealt rasvafiltrid. Vabastage küllastunud söefilter. Käsnjas osa on nõudepesumasinas pestav kuni 5 korda enne väljavahetamist. Seejärel pange rasvafilter tagasi.

Kas ma saan õhupuhastit kasutada ilma aktiivsöefiltrita?

Jah, kui õhupuhasti on ühendatud välisõhu väljatõmbega. Retssirkulatsiooni režiimis on söefilter kohustuslik lõhnade neutraliseerimiseks.

Kuidas reguleerida kiirusi?

Kasutage nuppe T2 (kiirus 1), T3 (kiirus 2), T4 (kiirus 3). Pikk vajutus T4 nupule 2 sekundit aktiveerib intensiivkiiruse (4. kiirus) 6 minutiks, seejärel naaseb eelmisele kiirusele.

Mida teha, kui õhupuhasti ei lülitu sisse?

Kontrollige toiteallikat ja kaitselülitit. Veenduge, et pistik on korralikult ühendatud. Kui probleem püsib, võtke ühendust teenindusega.

Kuidas paigaldada õhupuhasti?

Paigaldus peab olema teostatud pädeva tehniku poolt. Järgige ohutuskaugusi (min 650 mm). Kinnitage seinaklamber kaasasolevate tüüblitega, seejärel riputage õhupuhasti korpus. Ühendage õhu väljalaske (läbimõõt min 120 mm).

Kas õhupuhastit saab kasutada gaasipliidiga?

Jah, kuid tagage ruumi korralik ventilatsioon, et vältida põlemisgaaside tagasivoolu. Ärge kunagi ühendage õhupuhastit gaasiseadmete korstnaga.

Kuidas vahetada pirni?

Valgustuse vahetamine peab toimuma teeninduse poolt. Ärge proovige seda ise teha.

Mida teha ebatavalise müra korral?

Kontrollige, et filtrid on korralikult paigaldatud ja puhtad. Ummistunud või valesti kinnitatud filter võib põhjustada müra. Kui müra püsib, võtke ühendust teenindusega.

KASUTUSJUHEND Bios EG6 X F32 - 110.0255.502 FABER

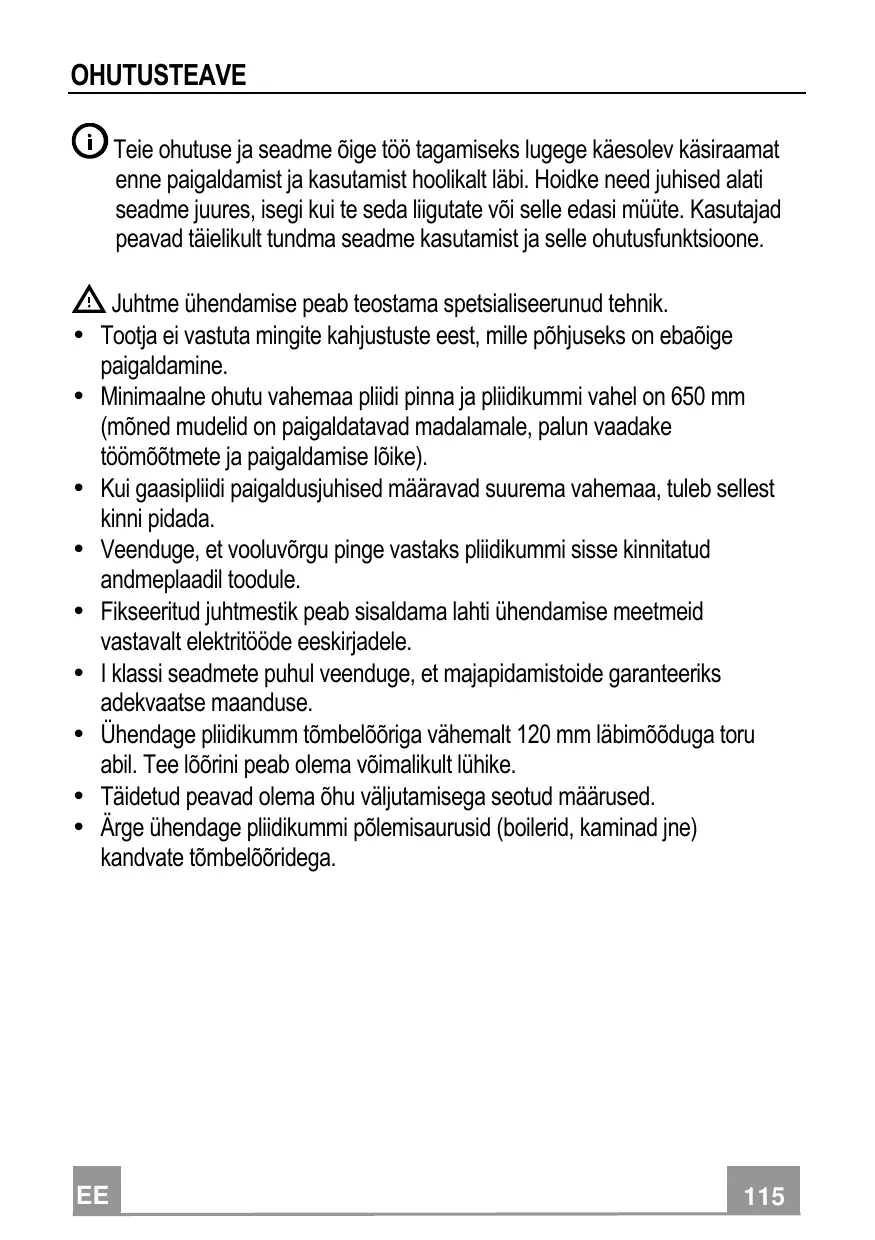

Teie ohutuse ja seadme öige till tagamiseks lugege käesolev käsiraamat enne paigaldamist ja kasutamist hoolikalt labi. Hoidke need juhised alati seadme juures, isegi kui te seda liigunate vöi selle edasi muüte. Kasutajad peavad täielikult tundma seadme kasutamist ja salle ohutusfunktsioone.

Juhtme ühendamise peab teostama spetsialiseerunud tehnik.

• Tootja ei vastuta mingite kahjustuste eest, mille põhjuseks on ebaõige paigaldamine.

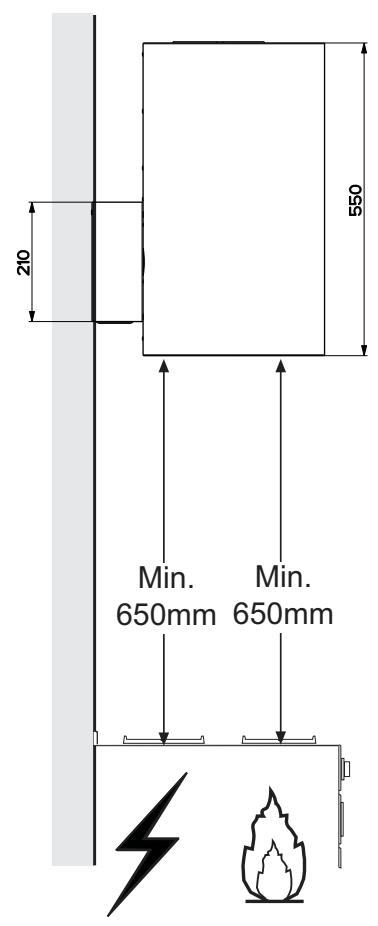

• Minimaalne ohutu vahemaa plidi pinna ja pliidikummi vahel on 650 mm (möned mudelid on paigaldatavad madalamale, palun vaadake toömoötmete ja paigaldamise lõike).
• Kui gaasiplidi paigaldusjuhised märaravad suurema vahemaa, tuleb sellest kinni pidada.
  Veenduge, et vooluvorgu pinge vastaks plidikummi sisse kinnitatud andmeplaadil todule.
• Fikseeritud juhtmestik peab sisaldama lahti ühendamise meetmeid vastavalt elektritöde eeskirjadele.
• I klassi seadmete puhul veenduge, et majapidamistioide garanteriks adekvaatse maanduse.
• Ühendage pliidikumm tombelööriga vahemalt 120 mm lübimöduga toru abi. Tee lõörini peab olema voimalikult lühike.
• Täidetud peavad olema öhu valjutamisega seotud maärused.

• Arge ühendage plidikummi põlemisaurusid (boilerid, kaminad jne) kandvate tõmbelõöridega.

• Kui pliidikummi kasutatakse koos mitte-elektriliste seadmetega (nt gaasiplidid), tulebheitgaaside tagasivoolamise vältimiseks tagada ruumis piisav öhuvahetus. Pliidikummi kasutamisel koos seadmetega, mille energiaallikaks ei ole elekter, ei tohi ruumi negatiivne rohk ületada 0,04 mbar, et vältna aurude tagasi tombamist ruumi pliidikummi poolt.

• Ohku ei tohi valjutada lõör, mida kasutatakse gaasi või teisi kütuseid põletavate seadmete suitsu vãjalaskena.
• Kui toitekaabel on kahjustatud, tuleb see asendada tootjalt voi selle hooldusesindajalt saadaval oleva kaabliga.
• Ühendage pistik kehtivatele märarustele vastavasse ligipäätasetavas kohas asuvasse pistikupessa.
  Seoses suitsu väljutamiseks kasutusele vōetavate tehniliste ja ohutusmeetmetega on tähtis t⁺pset jārgida kohlike ametkondande väljastatud määrusi.

HOIATUS: Eemaldage enne plidikummi paigaldamist kaitsekiled.

• Kasutage pliidikummi toetamiseks ainult kruvisid ja väikesi osi.

HOIATUS: Kruvide või kinnitusseadme mitte vastavlt nendele juhistele paigaldamine võib põhjustada elektriohtusid.

• Arge vaadake optiliste seadmete (binoklid, suurendusklaasid...) abil otse valgusesse.
• Arge pliidikummi all flambeerige - tuleoht.
• 8-aastased ja vanemad lapsed ning isikud, kellel on piiratud füusilised, sensoorsed või vaimsed võimed või kellel puuduvad kogemused ja teadmised seadme kasutamise kohta, võivad seda seadet kasutada, kui neid jälgitakse või juhendatakse seadme ohutul kasutamisel ning nad moistavad Sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajapoolset hooldust ei tohi teostada järevalveta lapsed.
  Jalgige lapsi ja veenduge, et nad ei mangiks seadmega.

Seade ei ole ette nähtud kasutamiseks isikute poolt (sh lapsed), kellel on vahrenenud füusilised voi sensoorsed voimed voi kellel puuduvad kogemused ja teadmised masina kasutamiseks, v.a. juhul, kui nende üle teostatakse jarevalvet voi neid juhendatakse.

Ligipäasetavad osad vöivad koos toiduvalmistusseadmetega kasutamisel kuumaks minna.

• Määratud perioodi möödumisel puhastage või vahetage filtrid (tuleoht). Vt lõiku Hooldus ja puhastamine.
• Pliidikummi kasutamisel samaaegselt gaasi voi teisi kutuseid põletavate seadmetega peab olema tagatud ruumi piisav ventilatsion (ei rakendu seadmetele, mis vãljutavad òhu ainult tagasi ruumi).
  symbol toote voi selle pakendi peal tahendab seda, et antud toodet ei saa kasi tleda olmeprugina. Selle asemel tuleb see anda üle elektrilise ja elektronilise varustuse jaatmete umbertootlemisega tegelevale asutusele. Toote ige korvaldamise tagamisega aitate te ara hoida voimalikke negatiivseid tagajargi keskkonnale ja inimesti tervisele, mis voib vastasel juhul tekkida selle toote vale kasi tlemise kaiigus. Tapsemat tevet selle toote umbertootlemise kohta saate te omalinnakantseleist, olmejaatmete korvaldamise teenistusest voi poest, kust te selle toote ostsite.

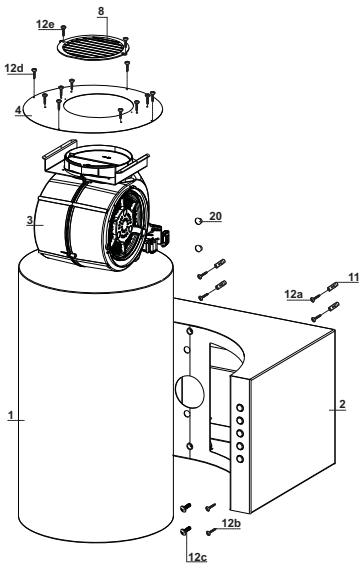

Komponendid

Viide	Kogus	Toote	komponendid
1		Plidikummi	kate koos järgmisega: Filter.
2	1	Plidikummi	tugi koos järgmisega: Juhtimine ja valgustus.
3	1	Ventilaatorseade koos klambriga.
4	1	Ülemine kaas
8	1	Suunav vöre

Kogus Dokumentatsion

Viide	Kogus	Paigalduskomponendid
11	4	Tüüblid
12a	4	Kruvid 4.2x44.4
12b	2	Kruvid 4.2x6.5
12c	2	Kruvid M6x15
12d	10	Kruvid 2.9x6.5
12e	2	Kruvid 2.9x6.5
20	2	Korgid

1 Kasutusjuhend

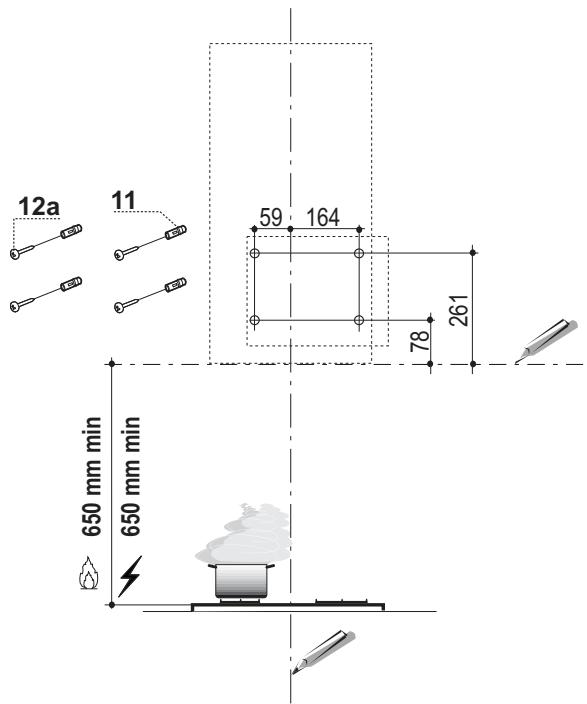

Seina puurimine

Pliidikummi paigaldav isik peab meees pidama, et pliidikummi ulaosa ja selle kohl asuva pinna (lagi voi riiul) vahele peab olemaj aetud minimaalne vahemaa vahemalt 8-10 cm.

Joonistage seinale järgmised margistused:

• Vertikaalne joon lae või ülemise pinnani, plidikummi tulevase asukoha keskele;
• horisontaalne joon: 650~mm üle pliidiplaadi;
• Märkige nagu năidatud viitepunkt 78 mm ja 261 mm vertikaalsest viitejoonest körgemale.
• Märkige, nagu näidatud, viitepunkt 164 mm vertikaalsest viitejoonest paremale ja 59 mm vertikaalsest viitejoonest vasakule, kontrollides, et need on loedis.
• Puurige märgitud punktid 8 mm puuriga.
  Sisestage tuublid 11 aukudesse.

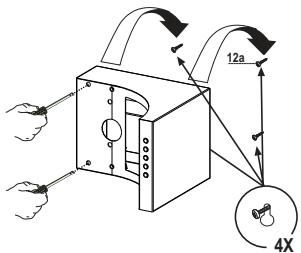

• Pingutage 4 kaasas olevat kruvi 12a (4.2 x 44.4) puuritud pliidikummi toe kinnitusaukudes, jattes seina ja kruvide peade vahele 5 - 6mm vahemaa.

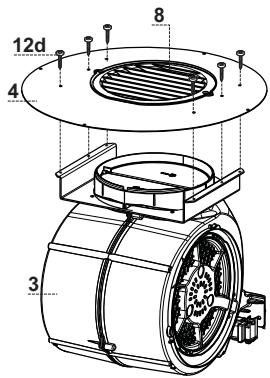

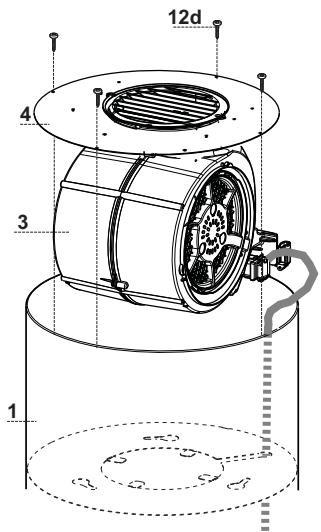

Mootori-kaane-pliidikummi katte seadme paigaldamine

• Kinnitage suunav vore 8 retsirkulatsiooniohu valjundile 2 lisatud kruviga 12e (2,9 x 9,5).
• Ühendage ventilatorseade 3 lisatud 6 kruvi 12d abil kaanega 4.

• Kinnitage nii saadud koost lisatud 4 kruvi 12d abil plidikummi kattele 1, hoolitsedes selle eest, et elektrijuhtmed siseneks plidikummi kattesse labi vastava pesa.

• Riputage pliidikummi tugi 2 seinast eenduvale 4 kruvile 12a, kontrollides, et see on loodis.
• Lukustage 2 kruvi 12a paremal kuljel, mis on nähtaval ja lihtsalt ligipäasetavad.
  Lukustage 2 kruvi 12a vasakul kuljel, millele päseb ligi LABi avade pliidikummi toe vasakul kuljel, nagu naidatud joonisel. Pärast operatsiooni teostamist sisestage avadesse 2 korki 20.

• Enne toöde teostamist tuleb pliidikumm vooluvörgust lahti ühendada, eemaldades pistiku toitepesast voi lulitades valja pealülti.
• Avage elektrijuhtmestiku karp, vabastades kruvid kattel.
• Uhendage juhtmestiku plokk vorgutoitega ja sulgege kate eelpool eemaldatud kruvide abil uesti.

Plidikummi toe paigaldamine

• Kinnitage osaliselt 2 kruvi 12c.
  Riputage pliidukmmi kate 1 neile 2 kruvile 12c.

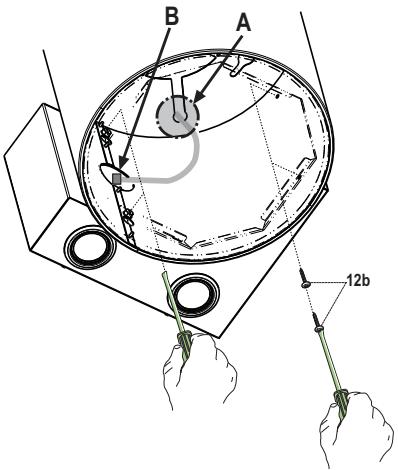

Pliidikummi katte kinnitamine

• Eemaldage olesasolevate käepidemete abil metallist rasvafiltrid.
• Uhendage pliidikummi katte sees lisatud 2 kruvi 12b.

• Uhendage pliidikummi katte sees täielikult üalpool kirjeldatule vastavalt osaliselt kinnitatud 2 kruvi 12c.

• Veenduge, et mootori seadmest tulevad juhtmed ühendatakse naidatud ühendusega (B), viiduna libi spetsiaalse pesa (A).

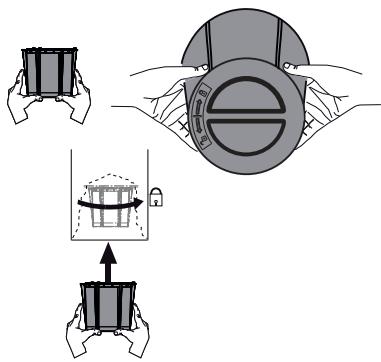

Aktiivsoekasseti paigaldamine

• Paigaldage aktivsoekassett pliidikummi katte alla, lukustades selle seal olevatesse pesadesse ja poorates seda kinnitamiseks.
  Paigaldage tagasi metallist rasvafilter.

Juhtpaneel

NUPP		FUNKTSIOONID
T1	Mootor	Lülitab mootori välja.
T2	Kiirus	Lülitab mootori sisse esimesel kiirusel. Nupp suttib pidevalt.
T3	Kiirus	Lülitab mootori sisse teisel kiirusel. Nupp suttib pidevalt.
T4	Kiirus	Lühikesel vajutusel lülitab mootori sisse kolmandal kiirusel. Nupp suttib pidevalt.
		Hoides 2 sekundit. Nupp vilgub. Aktiveerib neljanda kiiruse 6 minutile seatud taineriga, mille järel pöördub süsteem tagasi eelnevalt seatud kiirusele. Sobib maksimaalsete löhnatasemete käsitsemiseks.
L	Valgustus	Valgustussüsteemi sisse- ja väljalulitamine. Nupp suttib pidevalt.

Rasvafiltrid

METALLIST ISESEISVATE RASVAFILTRITE PUHASTAMINE

• Filtrid tuleb puhastada iga 2 kasutuskuu järel, eriti suurel kasutuskoormusel sagedamini, ning pesta nõudepesumasinas.
• Eemaldage filtrid ukshaaval, surudes neid grupi tagaosa suunas ning samal ajal allapoole tommates.
• Peske filtrid, välttides samal ajal nende painutamist. Laske neil enne uuesti paigaldamist kuivada.
• Filtrite uesti paigaldamisel veenduge, et käepide oleks väljast nahtaval.

Aktiivsoefilter

Aktiivsoeffilter on olemas ainult retsirkulatsoonii versioonis plidikummidel ning selle ülesandeks on pidada kuni kullastumiseni kinni seda ületavas ohuvoolus sisalduvad lohnad. Filtri svammisarnast osa saab pesta noudepesumasinas vahemalt kord iga 4 kuu järel voi eriti intensiivse kasutamise korral sagedamini. Töö on tagatud kuni maksimaalselt 5 pesemiseni, mille järel tuleb see vahetada.

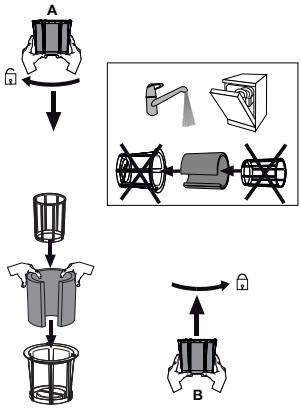

VAHETAMINE

• Eemaldage rasvafiltrid.
• Eemaldage kullastunud aktiivsoeffilter nagu näidatud (A).
• Demonteerige filter ja peske švammisarnane osa, veendudes enne selle tagasi paigaldamist, et see on täielikult kuiiv.
  Paigaldage aktiivsoeffilter tagasi nagu naidatud (B).
  Paigaldage metallist rasvafiltrid tagasi.

Valgustusseade

• Vahetamiseks võtke ühendust tehnilise toega ("Ostmiseks võtke ühendust tehnilise toega").
