Bios EG6 X F32 - 110.0255.502 - Oro kondicionierius FABER - Nemokama naudojimo instrukcija

Produkto tipas	Ištraukimo gaubtas
Prekės ženklas	FABER
Modelis	Bios EG6 X F32 - 110.0255.502
Maitinimas	220-240 V ~ 50 Hz
Variklio galia	Nenurodyta (apytiksliai 200 W)
Greičių skaičius	4 greičiai (vienas su 6 minučių laikmačiu)
Apšvietimas	Nenurodyta (apytiksliai LED 2x3 W)
Oro išleidimo angos skersmuo	mažiausiai 120 mm
Mažiausias atstumas iki kaitvietės	650 mm
Maksimalus atstumas iki lubų	8-10 cm žemiau lubų
Riebalų filtrai	Savilaikantys metaliniai, plaunami indaplovėje
Aktyvintos anglies filtrai	Plaunami (iki 5 plovimų), vėliau keisti
Ištraukimo režimas	Recirkuliacija (anglies filtras) arba ištraukimas į lauką
Elektrinė klasė	I klasė (privalomas įžeminimas)
Numatomas grynasis svoris	15 kg
Matmenys (ilgis x plotis x aukštis) apytiksliai	600 x 500 x 150 mm
Numatomas triukšmo lygis	55-65 dB(A)
Rekomenduojama priežiūra	Riebalų filtrus valyti kas 2 mėnesius
Remonto galimybė	Filtrų keitimas, apšvietimo remontas per SAV
Pridedami priedai	Sieninis laikiklis, varžtai, kaiščiai, kamščiai, instrukcija

Dažnai užduodami klausimai - Bios EG6 X F32 - 110.0255.502 FABER

Koks minimalus atstumas tarp gaubto ir viryklės?

Minimalus atstumas yra 650 mm elektrinėms ir dujinėms viryklėms. Patikrinkite savo viryklės instrukciją, nes ji gali nurodyti didesnį atstumą.

Kaip valyti riebalų filtrus?

Metaliniai riebalų filtrai yra plaunami indaplovėje. Nuimkite juos stumdami atgal ir traukdami žemyn. Plaukite juos kas 2 mėnesius arba dažniau, jei naudojate intensyviai.

Kaip pakeisti aktyvintos anglies filtrą?

Pirmiausia nuimkite riebalų filtrus. Atsegkite prisotintą anglies filtrą. Kempininė dalis gali būti plaunama indaplovėje iki 5 kartų prieš keičiant. Po to vėl uždėkite riebalų filtrą.

Ar galiu naudoti gaubtą be anglies filtro?

Taip, jei gaubtas prijungtas prie išorinio ištraukimo. Recirkuliacijos režimu anglies filtras yra privalomas kvapams neutralizuoti.

Kaip nustatyti greičius?

Naudokite mygtukus T2 (1 greitis), T3 (2 greitis), T4 (3 greitis). 2 sekundžių spustelėjimas ant T4 suaktyvina intensyvų greitį (4 greitis) 6 minutėms, tada grįžtama prie ankstesnio greičio.

Ką daryti, jei gaubtas neįsijungia?

Patikrinkite maitinimą ir automatinį jungiklį. Įsitikinkite, kad kištukas tinkamai įjungtas. Jei problema išlieka, susisiekite su technine pagalba.

Kaip sumontuoti gaubtą?

Montavimą turi atlikti kompetentingas technikas. Laikykitės saugos atstumų (mažiausiai 650 mm). Pritvirtinkite sieninį laikiklį su pridedamais kaiščiais, tada pakabinkite gaubto korpusą. Prijunkite oro ištraukimo angą (skersmuo mažiausiai 120 mm).

Ar gaubtas gali būti naudojamas su dujine virykle?

Taip, tačiau užtikrinkite tinkamą patalpos vėdinimą, kad išvengtumėte degimo dujų atgalinio srauto. Niekada nejunkite gaubto prie dūmų kamino, naudojamo dujinių prietaisų.

Kaip pakeisti lemputę?

Apšvietimo keitimą turi atlikti techninė pagalba. Nebandykite daryti patys.

Ką daryti, jei girdimas neįprastas triukšmas?

Patikrinkite, ar filtrai tinkamai sumontuoti ir švarūs. Užsikimšęs arba netinkamai pritvirtintas filtras gali sukelti triukšmą. Jei triukšmas išlieka, susisiekite su technine pagalba.

NAUDOJIMO INSTRUKCIJA Bios EG6 X F32 - 110.0255.502 FABER

Kad jrenginys saugiai ir tinkamai veiktu, prišjrengima ir naudojma atidžiai perskaitykite šj vadova. Visada išsaugokite šias instrukcijas prie jrenginio, net jei persikelsite gyventi kitā vieta arba ji parduosite. Naudotojai privalo visiskai buti susipazine su šio jrenginio veikimo ir saugumo savybémis.

Laidus sujungti privalo kvalifikuotas specialists.

• Gamintojas nebus atsakingas už bet kokia Žala, kuri atsiras del netaisyklingo ar netinkamo jrengimo.
• Minimalus saugus atstumas tarp virykles virsaus ir gartraukio gaubto yra 650 mm (kai kuriems modeliams gali buti sumontuotas zemesniame aukstyle, zr. darbiniu gabaritir montavimo paragraphus).
• Jei duju degikliui skirtose montavimo instrukcjose nurodytas didesnis atstumas, l tai turi buti atsižvelgta.
• Patikrinkite, ar elektrós tinklo itampa atitinka itampa, kuri nurodyta techniniu duomenu lenteleje gartraukio viduje.
• Atjungimo priemonés privalo buti sumontuotos elektros laidú系統oje laikantis elektros i'rengimo taisykliu.
• I klasès i'renginiai: patikrinkite, ar tiekiant elektrà buitiniam vartootojui garantuojamas pakankamas ižeminimas.
• Prijunkite ištraukiklj prie ismetimo dumtokio, naudodami ne mažesnj kaip 120 mm diametro vamzdj. Jungimas prie dumtokio turi buti kuo trumpesnis.
  Reikia laikytis oro šalinimo taisykiu.

• Nejunkite ištraukiančio gartraukio prie vamzdynu, kuriais šalinami dumai (boileriu,Židiniu ir t. t.).

• Jei ištraukiklis yra naudiojamas kartu su neelektriniais i'renginiais (pvz., dujas deginanciais i'renginiais), reikia užtikrinti pakankama védinima, kad išmetamos dujos negrižtu atgal i patalpa. Kai gartraukis yra naudiojamas su i'renginiais, kuriems reikalinga kitokia energijos rūsis (ne elektra), neigiamas slëgis patalpoje neturi viršyti 0,04 mbar - taip bus užtikrinta, kad gartraukis nestums garu i patalpa.

• Oras neturi buti nukreipiamas i dūmtaki, kuris skirtas dūmams iš jirenginiu, naudojančiu dujas ar kitas kuro rūsis, šalinti.
• Jei elektrós tiekimo kabelis yra pazeistas, jj privalo pakeisti gamintojas arba priežiūros paslaugas teikiantis agentas.
• [kiskite kištuka] [lizda], atitinkanti nurodytus reikalavimus, esanti lengvai prieinamoje vietoje.
• Atsižvelgiant l dūmú šmetimui taikomas technines ir saugumo priemones, svarbu laikytis vietiniu instituciju nurodytu taisykiu.

!SPEJIMAS! Pries montuodami garu surinktuva, nuo jo pašalinkite apsauginé plevele.

Gartraukiui atremti naudokite tik sraigtus ir mazas dalis.

Δ ISPEJIMAS! Jei sraigtai arba tvirtinantys irenginiai bus montuojami nesilaikant šiu nurodymu, elektra gali kelti pavoju.

• Neziurekite [sviesos saltinius per optinius prietaisus (ziuronus, didinamuosius stiklus...).
• Po trauktuvu nerooskite patiekalu, kuriuos reikia užpilti spiritiniu gérimu ir padegtī, nes kyla gaisro pavojus.
• Ši jrengini gali naudoti vaikai nuo 8 metu ir vyresni bei asmenys su ribotais fizinaliais, jutiminialis ar protiniais sugebejimais arba asmenys, kuriems truksta patirties ir ziniu, jei jie yra prižiūrimi ar buvo apmokyti, kaip saugiai elgtis su jrenginiu, ir supranta su juo susijusius pavojus. Vaikams zaisti su jrenginiu negalima. Vaikai atlikti valymo ir priežiūros darbus be suaugusiuju negali.

• Vaikus reikia prižiūrétí, kad jie su prietaisu nezaistu.

• Irenginio neturetu naudoti asmenys (iskaitant vaikus), kuriems yra pabloge fiziniai, jutiminiai ar protiniai sugebejimai arba truksta patirties ir ziniu, išskyrus atvejus, jei tokie asmenys yra prižiūrimi arba buvo apmokyti, kaip su tokiais Irenginiais elgtis.

Jei viryklès naudojamos, rankomis paliečiamos dalys gali buti karstos.

• Išvalykite ir / ar pakeiskite filtrus po nurodyto laiko (gaisro pavojus). Žiūrekite paragrafā „Priěžiūra ir valymas".
• Kai trauktuvas yra naudojamas tuo pačiu metu, kaip ir dujas arKitas kuro rusis degimui naudojantys i'renginiai (netaikoma i'renginiams, kurie tik nukreipia ora atgal l patalpa), patalpose turi buti pakankama ventiliacija.
  Ant gaminio arba jo pakuotës esantis simbolis nurodo, kad šis prietaisas nepriskiriamas prie i prastu buities atlieku. Prietaisas turi buti perduotas i reikiamā surinkimo punktä, užsiimantj elektrós ir elektronínes i rangos perdirbimu. Tinkamai sunaikindami šj gaminj, aplinka ir Žmogaus sveikata apsaugosite nuo galimü neigiamu pasekmiu, kuriç gali atsirasti del netinkamo šio gaminio Utilizavimo. Norédami gauti daugiau informacijos apie šio gaminio Utilizavima, kreipkitës i miesto institucijas, savo buitiniu atlieku tvarkymo tarnybɑ arba parduotuvę, kurioje prietaisa pirkote.

Sudedamosios dalys

Nuor. Kiekis		Gaminio sudedamosios dalys
1		Gaubto kupolas su: filtru.
2	1	Gaubto atrama su: valdymu ir apšvielmetu.
3	1	Ventiliatorius su laikikliu.
4	1	Viršutinis kamštiš
8	1	Kryptinès grotelès

Kiekis Dokumentacija

Nuor.	Kiekis	Montavimo sudedamosios dalys
11	4	Sienos kamščiai
12a	4	Sraigtai 4,2x44,4
12b	2	Sraigtai 4,2x6,5
12c	2	Sraigtai M6x15
12d	10	Sraigtai 2,9x6,5
12e	2	Sraigtai 2,9x6,5
20	2	Kamščiai

Asmuo, montuojantis gaubta, turi atsiminti, kad tarp gaubto ir paviršiaus viršuje (lubu ar lentynos) turi būti ne mažesnis nei 8-10 cm minimalus tarpas.

Ant sienos nubraižykite:

• vertikalia linija iki lubu ar viršutinio paviršiaus, jos centre bus montuojas gaubtas;
• horizontaliai linja: minimalai 650 mm vir's degiklio.
• Kaip nurodyta, pažyměkite atskaitos taška, 78 mm ir 261 mm nuo horizontalios atskaitos linijos.
• Kaip nurodyta, pažyměkite atskaitos taška, 164 mm i dešiné nuo vertikalios atskaitos linjos ir 59 mm i kaire nuo vertikalios atskaitos linijos, jsitikné, kad taškai nustaty lygiai.
• Grezkite pazymetus taskus, naudodami 8mm graztaj.
• Idekite kamstelius 11 i skylutes.
• Privežkite 4 sraigtus 12a (4,2 x 44,4), pateikiamus gaubto atramos tvirtinančiuose kanaluose, palikdami 5–6 mm tarp aarp tarp sienos ir sraigtu galvučiu.

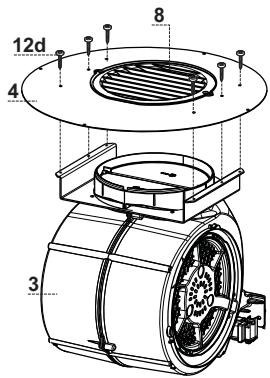

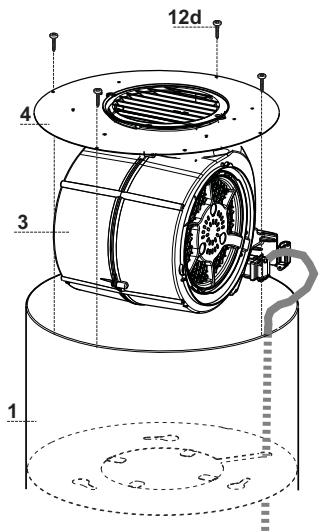

Variklio-kamšćio-gartraukio gaubto skyrius montavimas

• Pritvirtinkite kryptines groteles 8 prie recirkuliacines oro angos, naudodami 2 pateikiamus sraigtus 12e (2,9 × 9,5) .
• Naudodami 6 pateikiamus sraigtus 12d, pritvirtinkite ventilatoriaus skyriu 3 prie kamšćio 4.

• Naudodami 4 pateikiamus sraigtus 12d, pritvirtinkite irenginius prie gartraukio gaubto 1, uztikrindami, kad elektros jungimo laidai gartraukio gaube montuojami pateikiamose kiaurymese.

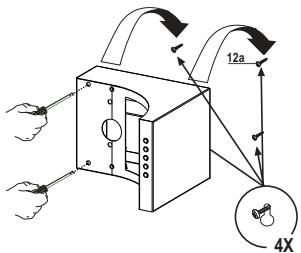

Gartraukio atramos montavinas

• Užkabinkite gartraukio atrama 2 ant 4 sraigtu 12a, išlendanciu iš sienos, patikrine, ar nustatymas lygus.
• Užfikuokite desinëje 2 sraigtus 12a, kurie yra matomi ir lengvai pasiekiami.
• Užfikušuokite kairëje 2 sraigtus 12a, kuriuos galima pasiekti per skies gartraukio atramos kairëje, kaip parodyta paveiksléyje. Užbaigë darbus, òdèkite 2 kamščius 20 i kiaurymes.

• Pries atliekant bet kokius gartraukio remonto darbus, reikia atjungti kistuka, išraukiant iš elektros tinklo, arba išjungti elektros tinklo jungiklj.
• Atidarykite elektros laidu dežute, atsukdami tvirtinancius dangcio sraigtus.
• Prijunkite laidu jungimo bloka prie elektros tinklo ir vel uždarykite dangti, pritvirtindami anksciau atsuktus sraigtus.

Gartraukio atramos montavinas

• Iš daliyes priveržkite 2 sraigtus 12c.
  Uzkabinkite gartraukio gaubt 1 ant 2 sraigtu 12c.

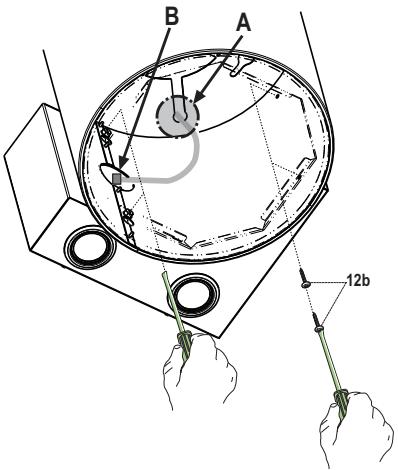

Gartraukio gaubto tvirtinimas

• Naudodami pateiktas rankeneles, isimkite metalinius riebalu filtrus.
• Priveržkite 2 pateikiamus sraigtus 12b iš gartraukio gaubto vidaus.

• Iš gartraukio gaubto vidaus visisi kai priveržkite 2 sraigtus 12c, iš dalies priveržtus, kaip nurodyta viršuje.

• Isitikinkite, kad laidai iš variklio skyriaus yra prijungti prie jungiklio, pažymeto (B) per specialiai pateikiama kiauryme (A).

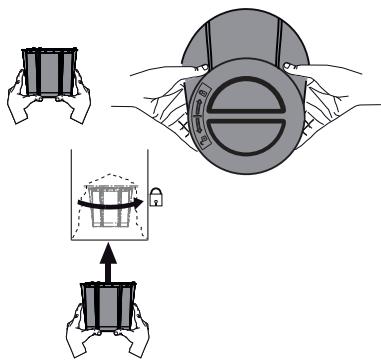

Akyvintosios anglies kasetes montavimas

• Montuokite aktyvintosios angies kasete iš po gartraukio gaubto, jedami ja i pateikiamas kiaurymes ir pasukdami ja, kad užsifiksuoty.
• Idékite metalinji riebalu filtrà.

Valdymo skydelis

MYGTUKAS FUNKCIJOS

T1 Variklis Isjungia variklj.
T2 Greitis Varikli jungia pirmu greiciu. Mygtukas dega nuolat.
T3 Greitis Variklj jungia antr greiciu. Mygtukas dega nuolat.
T4 Greitis Trumpai paspaudus, jjungia variklj treciu greiciu. Mygtukas dega nuolat.

Spaudziama 2 sekundes. Mygtukas blykchioja.

Ijungia ketvirta greiti, laikmatis nustatytes 6 minutems, po to griztama prie anksciau nustatyto greicio. Tinka maksimaliems maisto ruosimo metu susidariusiems garkiekiams ištraukti.

L Apsvietimas Ijungia ir isjungia apsvietimo systemd. Mygtukas dega nuolat.

Riebalus sulaikantys filtrai

METALINIU RIEBALU FILTRU VALYMAS

Gali buti plaunami indu plovimo masinoje, butina plauti kas 2 menesius ar dazniau jei naudojama ypač daug.
- Nuimti filtus po viena pastumiant juos tuo pa ciu metu i užpakaline puse ir patraukiant i apacia.
- Plaunant stengtis nesulenkti filtru ir priesjdejima nusausinti.
- Idéti atgal paliekant rankenä isorinéje, matomoje puséje.

Akyvintosios anglies filtras

Aktyvintosios anglies filtras yra tik gartraukiuose, sumontuotuose recirkulaciniu rezimu; jo paskirtis sulaikyi praeinanciame oro sraute esancius kvapus, koljis bus visiskai prisotantas. I kempine panasi过滤 dalis gali buti plaunama indaplove bent karta per 4 menesius arba dazniau, jei gartraukis naudojamas ypač intensyviai. Naudojimas yra garantuojamas maksimaliai iki 5 plovimμ, po tojis turi buti pakeistas.

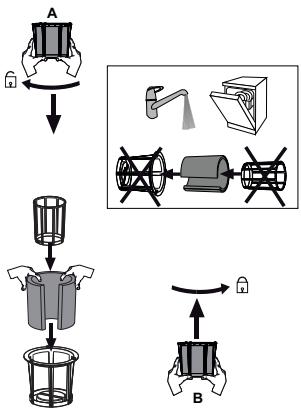

KEITIMAS

• Isimkite riebalu filtrus.
• Isikite prisotinta aktyvintosios anglies filtra, kaip parodyta (A).
• Isardykite filtrà ir isplaukite i kempine panaśi dali, pries ja jédāmi, jsitikinkite, kad ji visiskai sausa.
  Véljdékite aktyvintosios anglies filtrà, kaip parodyta (B).
  Véljdékite metalinius riebalu filtrus.

Apšviétrimo skyrius

• Del pakeitimo kreipkites i techninius darbuotojus (Noredami nusipirkti, kreipkites i techninius darbuotojus).
