Tuotetyyppi	Liesituuletin
Merkki	FABER
Malli	Bios EG6 X F32 - 110.0255.502
Sähkönsyöttö	220-240 V ~ 50 Hz
Moottorin teho	Ei määritelty (arvio 200 W)
Nopeuksien määrä	4 nopeutta (joista yksi ajastettu 6 minuuttia)
Valaistus	Ei määritelty (arvio LED 2x3 W)
Ilman ulostulon halkaisija	120 mm minimi
Minimietäisyys keittotasoon	650 mm
Maksimietäisyys kattoon	8-10 cm katon alapuolella
Rasvasuodattimet	Metalliset, itsekantavat, konepestäviä
Aktiivihiilisuodattimet	Pestäviä (jopa 5 pesua), sitten vaihto
Poistotapa	Kierrätys (aktiivihiili) tai ulkoilman poisto
Sähköluokka	Luokka I (maadoitus pakollinen)
Arvioitu nettopaino	15 kg
Arvioidut mitat (L x S x K)	600 x 500 x 150 mm
Arvioitu äänitaso	55-65 dB(A)
Suositeltu huolto	Puhdista rasvasuodattimet 2 kuukauden välein
Korjattavuus	Suodattimien vaihto, valaistus huollon kautta
Mukana toimitettavat tarvikkeet	Seinäkiinnike, ruuvit, tapit, tulpat, käsikirja

Usein kysytyt kysymykset - Bios EG6 X F32 - 110.0255.502 FABER

Mikä on liesituulettimen ja lieden välinen minimietäisyys?

Minimietäisyys on 650 mm sähkö- ja kaasuliedoille. Tarkista lieteesi ohjeet, koska ne saattavat edellyttää suurempaa etäisyyttä.

Kuinka puhdistaa rasvasuodattimet?

Metalliset rasvasuodattimet ovat konepestäviä. Poista ne työntämällä taaksepäin ja vetämällä alaspäin. Pese ne 2 kuukauden välein tai useammin, jos käyttö on runsasta.

Kuinka vaihtaa aktiivihiilisuodatin?

Poista ensin rasvasuodattimet. Irrota kylläinen aktiivihiilisuodatin. Sienimäinen osa voidaan pestä astianpesukoneessa jopa 5 kertaa ennen vaihtoa. Asenna rasvasuodatin takaisin.

Voinko käyttää liesituuletinta ilman aktiivihiilisuodatinta?

Kyllä, jos liesituuletin on liitetty ulkoilman poistoon. Kierrätystilassa aktiivihiilisuodatin on pakollinen hajujen neutraloimiseksi.

Kuinka säätää nopeuksia?

Käytä painikkeita T2 (nopeus 1), T3 (nopeus 2), T4 (nopeus 3). Painamalla T4-painiketta pitkään (2 sekuntia) aktivoituu tehokas nopeus (4. nopeus) 6 minuutin ajaksi, minkä jälkeen palaa edelliseen nopeuteen.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista sähkönsyöttö ja katkaisija. Varmista, että pistoke on kunnolla kiinni. Jos ongelma jatkuu, ota yhteyttä huoltopalveluun.

Kuinka asentaa liesituuletin?

Asennuksen tulee suorittaa pätevä teknikko. Noudata turvaetäisyyksiä (650 mm min). Kiinnitä seinäkiinnike mukana tulevilla tapeilla, kiinnitä sitten liesituulettimen runko. Liitä ilmanpoisto (halkaisija 120 mm min).

Voiko liesituuletinta käyttää kaasuliedellä?

Kyllä, mutta varmista huoneen riittävä ilmanvaihto palamiskaasujen takaisinvirtauksen estämiseksi. Älä koskaan liitä liesituuletinta savupiippuun, jota käytetään kaasulaitteiden kanssa.

Kuinka vaihtaa lamppu?

Valaistuksen vaihto tulee suorittaa huoltopalvelun toimesta. Älä yritä tehdä sitä itse.

Mitä tehdä, jos kuuluu epänormaalia ääntä?

Tarkista, että suodattimet on asennettu oikein ja ovat puhtaat. Tukkeutunut tai huonosti kiinnitetty suodatin voi aiheuttaa ääntä. Jos ääni jatkuu, ota yhteyttä huoltoon.

KÄYTTÖOHJE Bios EG6 X F32 - 110.0255.502 FABER

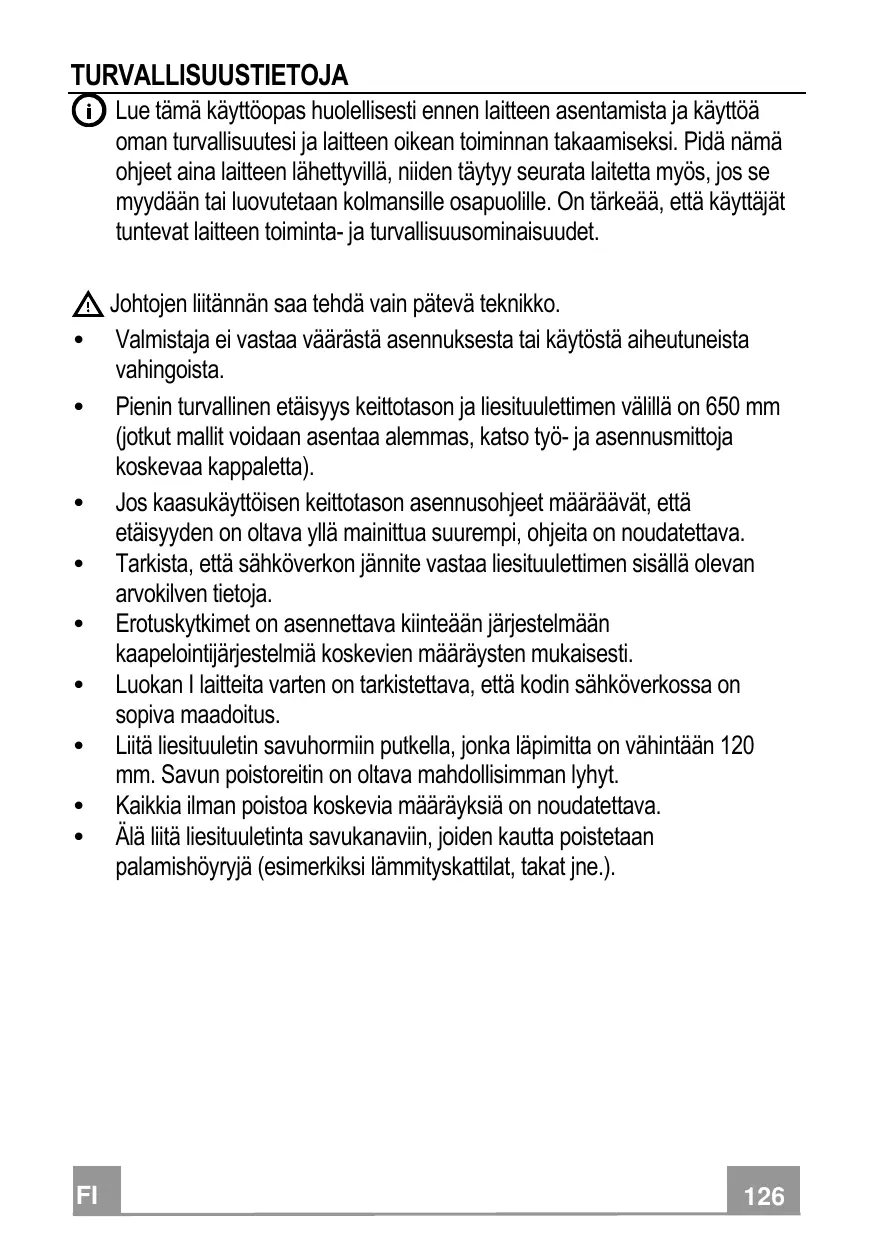

Lue tämä kayttöopas huolellisesti ennen laitteen asentamista ja käyttoa Oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pidä namä ohjeet aina laitteen lahettyvilla, niiden tätyy seurata laitetta myös, jos se myydaan tai luovutetaan kolmansille osapuolille. On tärkeää, etta käytäjät tuntevat laitteen toiminta- ja turvallisuominaisuudet.

Johtojen liitannan saa tehdä vain patevä teknikko.

• Valmistaja ei vastaa väärastä asennuksesta tai käytõstä aiheutuneista vahingoista.

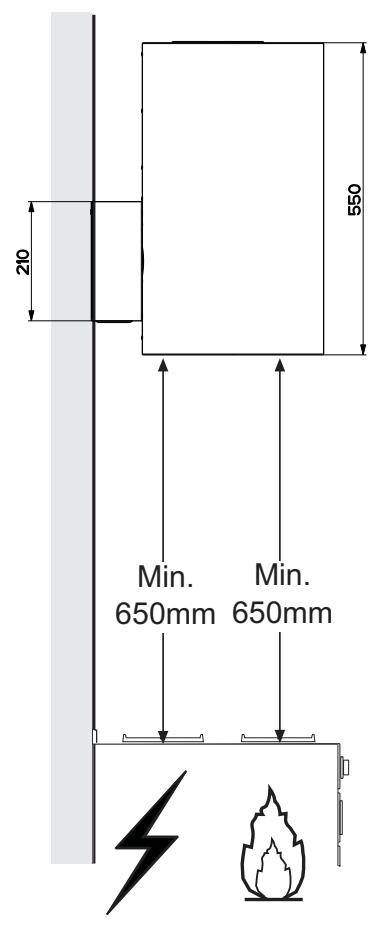

• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukaytöisen keittotason asennusohjeet märävät, etta etäisyyden on olterra yllä mainittua suurempi, ohjeita on noudatettava.
• Tarkista, etta sahköverkon jännite vastaa liesituulettimen sisällä olevan arvokilven tietoja.
• Erotuskytkimet on asennettava kiinteään järestelmaän kaapelointijärestelmiä koskevien märäysten mukaisesti.
• Luokan I laitteita varten on tarkistettava, etta kodin sahkoverkossa on sopiva maadoitus.
• Liītā liesituuletin savuhormiin putkella, jonka lapimitta on vāhintān 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
  Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.

• Alä liṭā liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lämmityskattilat, takat jne.).

• Jos liesituuletinta käytetään yhdessä muiden kuin sähkölateiden (esimerkiki kaasulatteiden) kanssa, on pystytävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhdessä muiden kuin sähkölateiden kanssa, huoneen negatiivinen paine ei saa ylittäa 0,04 mbar, jotta liesituuletin ei palauta Höyryjä huoneeseen.

• Ilmaa ei saa poistaa sellaisen putken kautta, jota käytetään kaasulla tai muilla polttoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien märäysten mukaiseen ja saavutettavissa olevaan pistorasiaan.
• Savunpoistoa koskevien teknisten ja turvallisuuteen liittyvien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.

VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.
Käytä vain liesituulettimelle sopivia ruuveja ja kiinnityssosia.
VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näiden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
- Alä katso suoraan optisilla välineillä (kiikari, suurrennuslasi....).
- Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Yli 8-vuotiaat lapset ja psyykkisesti, fysisesti tai sensorisesti rajoitteiset henkilott tai kokemattomat ja taitamattomat henkilott saavat käytä tätä laitetta vain, jos heita valvotaan ja heille on annettu tiedot laitteen turvallisesta käytösta ja sihen liittyvista vaaroista. Varmista, etteivat lapset pääse leikkimään laitteella. Lapset eivat saa tehdä käytäjän puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
- Valvo lapsia ja varmista, etteivat he paäse leikkimän laitteella.

• Tätä laitetta eivät saa käytträh henkilöt (lapset mukaan lukien), joiden mielen, ruumiin tai aistien terveys on heikentynyt tai joilla ei ole riittäväkokemusta ja tietoa, ellei heitä valvota tai ole valmennettu.
  Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden käytön aikana.
• Puhdista ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituuletinta käytetään samanaikaisesti kaasulla tai muilla polttoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkaufsessa osoittaa, etta tuotetta ei saa havittä tavallisen kotitalousjätteen mukana. Tuote taytyt toimittaasianmukaiseen sähköisten ja elektronisten osien keräyskesukseen. Varmistamalla, etta tuote havitetään oikealla ravalla, on mahdollista auttaa valttämään ympäristöä ja henkilöiden terveyttä uhkaavia haittavaikutuksaia, joita voi syntyä väräränlaisesta havittämestä. Lisatietoja tuotteen kierrattämestäaat paikallsilta viranomaisilta, paikallsestoja jatehuollostata li likkeestä, josta tuote on ostetu.

Osat

Viite	Lkm	Tuotteen osat

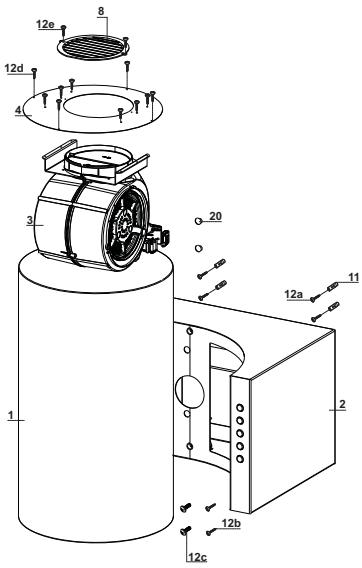

1	1	Liesituulettimen runko, johon kuuluu: Suodatin.
2	1	Liesituulettimen tuki, johon kuuluu: Kytkimet ja valo.
3	1	Puhallinryhma ja tuki.
4	1	Ylempi tulppa
8	1	Suuntausrilä

Viite	Lkm	Asennusosat
11	4	Ruuvitulppa
12a	4	Ruuvi 4,2x44,4
12b	2	Ruuvi 4,2x6,5
12c	2	Ruuvi M6x15
12d	10	Ruuvi 2,9x6,5
12e	2	Ruuvi 2,9x6,5
20	2	Tulppa

Lkm Asiakirjat

1 Kayttoopas

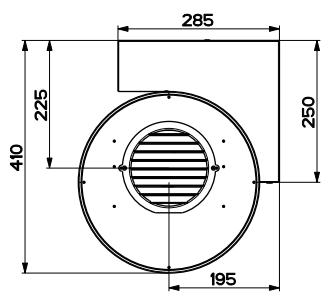

Seinän poraus

Liesituulettinen asentajan on otettava huomioon, etta liesituulettinen ylapuolle, ylarajan (katon tai hylyn) ja laiteen valiin, taytyy jäda ainakin 8-10 cm tilaa.

Merkitse seinäle:

• pystysuora viiva katton tai yiRARajaan saakka liesituulettimen asennusalueen kesikohdalle,
• vaakasuora viiva: vähintään 650 mm keittotason ylapuolelle.

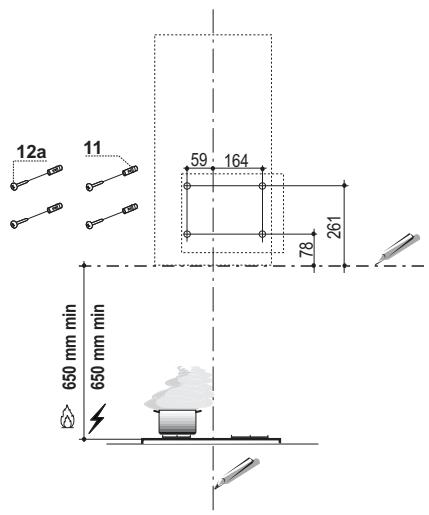

• Merkitse viitepiste kuten kuvassa 78mm ja 261mm vaakasuoran viitelinjan ylapuolelle.
• Merkitse viitepiste 164 mm oikealle pystysuorasta viitelinjasta ja 59 mm vasemmalle pystysuorasta viitelinjasta ja tarkista, etta ne ovat suorassa.
• Poraa merkittyihin kohtiin reiät 0.8mm
• Laita reikiin tulpat 11.
• Ruuvaa 4 toimittua ruuvia 12a (4,2 x 44,4) liesituulettimen rungon kiinnitsreikiin. Jatä seinan ja ruuvin kannan väiin 5 - 6mm .

Moottoryhmän-tulpan-liesituulettimen rungon kiinnittäminen

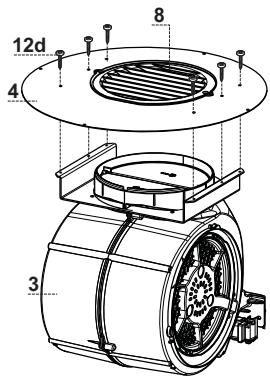

• Kiinnitta suuntausritilä 8 kierrätetyn ilman ulostuloon 2 toimitetulla ruuvilla 12e (2,9 x 6,5).

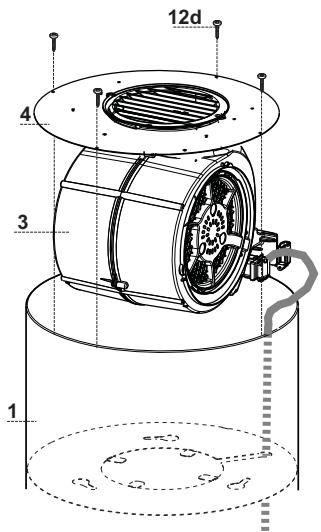

• Käytä 6 toimitettua ruuvia 12d ja kiinnitä puhallinryhma 3 tulppaan 4.

• Ruuvaa valmistelu kokoonpano 4 toimitetulla ruuvilla 12d liesituulettimen runkoon 1 ja muista, etta sahkjohtoen tulee menna rungon sisaan sita varten tehdysta aukosta.

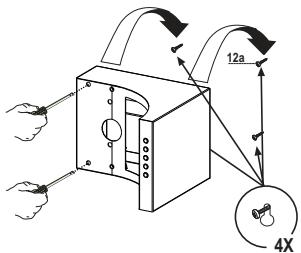

• Kiinnitä liesituulettimen tuki 2 4 seinässä olevaan ruuviin 12a ja tarkista, että ne ovat oikealla tasolla.
• Kiristä 2 oikealla puolella nakyvää ja helposti saavutettavaa ruuvia 12a.

• Kiristä 2 vasemmalla puolella olevaa ruuvia 12a joihin päästään liesituulettimen tuen vasemmalla puolella olevista rei'istä kuten kuvassa. Kun toimenpide on tehty, laita 2 tulppaa 20 reikiin.

• Kytke liesituuletin irti sahköverkosta irrottamalla pistoke tai käytämälä päkytkintä ennen minkään toimenpiteen aloittamista.

• Avaa sahkiitantoen rasia ruuvaamalla auki kannen ruuvit.
• Liitä liittäalusta sahköverkloon ja sulje kansi irrottamillasi ruuveilla.

Liesituulettimer rungon kokoaminen

• Ruuvaa osittain 2 ruuvia 12c.
• Kiinnita liesituulettimen runko 1 2 ruuvin 12c.

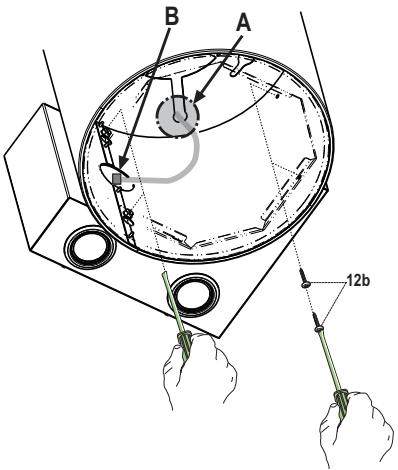

Liesituulettimen rungon kiinnittäminen

• Poista rasvasuodattimet kahvojen avulla.
• Ruuvaa rungon sisäpuolelta 2 toimitettua ruuvia 12b.

• Kiristä rungon sisäpuolelta 2 ruuvia 12c, jotka olit jo osittain ruuvannut.

• Huomaa, etta moottoriryhmästä tulevat kaipelit täytyy liittä osoitettuun liittimeen (B) sitä varten tehdyn aukon kautta (A).

Aktiivihiilipatruunan asentaminen

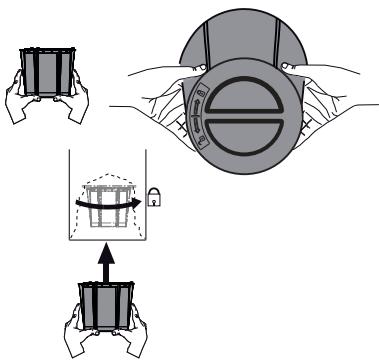

• Asenna aktivihiilipatruna paikalleen liesituulettinen rungon alapuolela laittaen sen sille tarkoitettuihin aukkoihin ja kiinnittäen sen sitten kiertämälä paikalleen.
• Laita paikoilleen rasvasuodatin.

Käytöpaneeli

PAINIKE		TOIMINNOT
T1	Moottori	Sammuttaa moottorin.
T2	Nopeus	Käynnistää moottorin ensimmäisellä nopeudella. Painikkeen valo palaa.
T3	Nopeus	Käynnistää moottorin toisella nopeudella. Painikkeen valo palaa.
T4	Nopeus	Lyhyt painallus käynnistää moottorin kolmannella nopeudella. Painikkeen valo palaa.
		Painiketta painetaan 2 sekunnin ajan. Painikkeen valo vikkuu. Aktivi niljännen nopeuden, joka toimii 6 minuuttia. Ajastetun ajan päätyttyä nopeus palaa asetettuun arvoon. Soveltuu käytettäväksi kun savua on paljon.
L	Valo	Sytyttää ja sammuttaa valaistuksen. Painikkeen valo palaa.

Rasvasuodattimet

ITSEKANNATTAVIEN METALLISTEN RASVASUODATTIMIEN PUHDISTUS

• Voidaan pestä myös astianpesukoneessa. Pesu on tarpeen noin 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon.
• Irrota suodattimet yksi kerrallaan tyontämällä niitta taaksepäin ja vetämällä samalla alaspäin.
• Pesu suodattimet. Vältniiden taivuttamista. Anna suodattimien kuivua ennen niiden paikalleen asettamista.
• Asenna ne paikalleen ja pidä kahva nakyvissä ulkopuolella.

Aktivihilhajusuodattimet

Ainoastaan liesituulettimien suodatinversoon asennetun aktiivihiilihajusuodattimen tarkoituksena on imea tuulettimen kautta kulkevan ilmavirran sisälṭamāt Hajut tāytymiseen saakka. Suodattimen sienimäinen osa voidaan pestā astianpesukoneessa vāhintään 4 kuukauden ∀ein tai useammink kāyttōtarpeen vaatiessa; suodattimen toiminta on taattu korkeintaan 5 pesukerran verran, minkā jäldeen se on vaihettava.

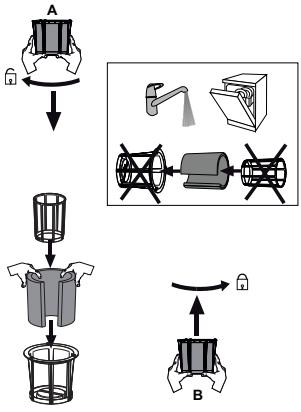

VAIHTO

• Poista rasvasuodattimet.
• Poista käytetytty aktivihiilisuodatin kuten kuvassa (A).
• Irrota suodatin ja pese sienimäinen osa, jonka tulee antaa sitten kuivua hyvin ennen sen asentamista takaisin paikalleen.
• Asenna aktiivihiilisuodatin paikalleen kuten kuvassa (B).
• Asenna paikoilleen rasvasuodattimet.

Valaistus

• Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
