Produkttype	Emhætte
Mærke	FABER
Model	Bios EG6 X F32 - 110.0255.502
Strømforsyning	220-240 V ~ 50 Hz
Motoreffekt	Ikke specificeret (estimeret 200 W)
Antal hastigheder	4 hastigheder (heraf en timer 6 minutter)
Belysning	Ikke specificeret (estimeret LED 2x3 W)
Udsugningsdiameter	120 mm minimum
Minimum afstand til kogeplade	650 mm
Maksimum afstand til loft	8-10 cm under loftet
Fedtfiltre	Metal, selv bærende, opvaskemaskineegnede
Aktiv kulfiltre	Vaskbare (op til 5 vask), derefter udskiftning
Aftræksmetode	Recirkulation (aktivt kul) eller ekstern aftræk
Elektrisk klasse	Klasse I (jordforbindelse obligatorisk)
Estimeret nettovægt	15 kg
Mål (B x D x H) estimeret	600 x 500 x 150 mm
Estimeret støjniveau	55-65 dB(A)
Anbefalet vedligeholdelse	Rengør fedtfiltre hver 2. måned
Reparationsmulighed	Udskiftning af filtre, belysning via kundeservice
Medfølgende tilbehør	Vægbeslag, skruer, rawlplugs, propper, manual

Ofte stillede spørgsmål - Bios EG6 X F32 - 110.0255.502 FABER

Hvad er minimumsafstanden mellem emhætten og komfuret?

Minimumsafstanden er 650 mm for elektriske og gas komfurer. Tjek dit komfurs instruktioner, da de kan kræve en større afstand.

Hvordan rengør man fedtfiltrene?

Fedtfiltrene i metal kan vaskes i opvaskemaskinen. Fjern dem ved at skubbe dem bagud og trække nedad. Vask dem hver 2. måned eller oftere ved intensiv brug.

Hvordan udskifter man det aktive kulfilter?

Fjern først fedtfiltrene. Afmonter det mættede kulfilter. Den svampede del kan vaskes i opvaskemaskinen op til 5 gange, inden udskiftning. Genmonter fedtfiltrene efter.

Kan jeg bruge emhætten uden kulfilter?

Ja, hvis emhætten er tilsluttet et eksternt aftræk. I recirkulationstilstand er kulfilteret obligatorisk for at neutralisere lugte.

Hvordan indstilles hastighederne?

Brug knapperne T2 (hastighed 1), T3 (hastighed 2), T4 (hastighed 3). Et langt tryk på 2 sekunder på T4 aktiverer intensiv hastighed (4. hastighed) i 6 minutter, hvorefter den vender tilbage til forrige hastighed.

Hvad gør jeg, hvis emhætten ikke tænder?

Kontroller strømforsyningen og sikringen. Sørg for, at stikket er sat ordentligt i. Hvis problemet fortsætter, kontakt kundeservice.

Hvordan installeres emhætten?

Installationen skal udføres af en kvalificeret tekniker. Overhold sikkerhedsafstandene (650 mm min). Fastgør vægbeslaget med de medfølgende rawlplugs, og hæng emhættekroppen på. Tilslut aftrækket (diameter 120 mm min).

Kan emhætten bruges med et gaskomfur?

Ja, men sørg for tilstrækkelig ventilation i rummet for at undgå tilbagestrømning af forbrændingsgasser. Tilslut aldrig emhætten til en skorstenskanal, der bruges af gasapparater.

Hvordan skifter man pæren?

Udskiftning af belysningen skal udføres af kundeservice. Forsøg ikke at gøre det selv.

Hvad gør jeg ved unormal støj?

Kontroller, om filtrene er korrekt installeret og rene. Et tilstoppet eller dårligt fastgjort filter kan forårsage støj. Hvis støjen fortsætter, kontakt kundeservice.

BRUGSANVISNING Bios EG6 X F32 - 110.0255.502 FABER

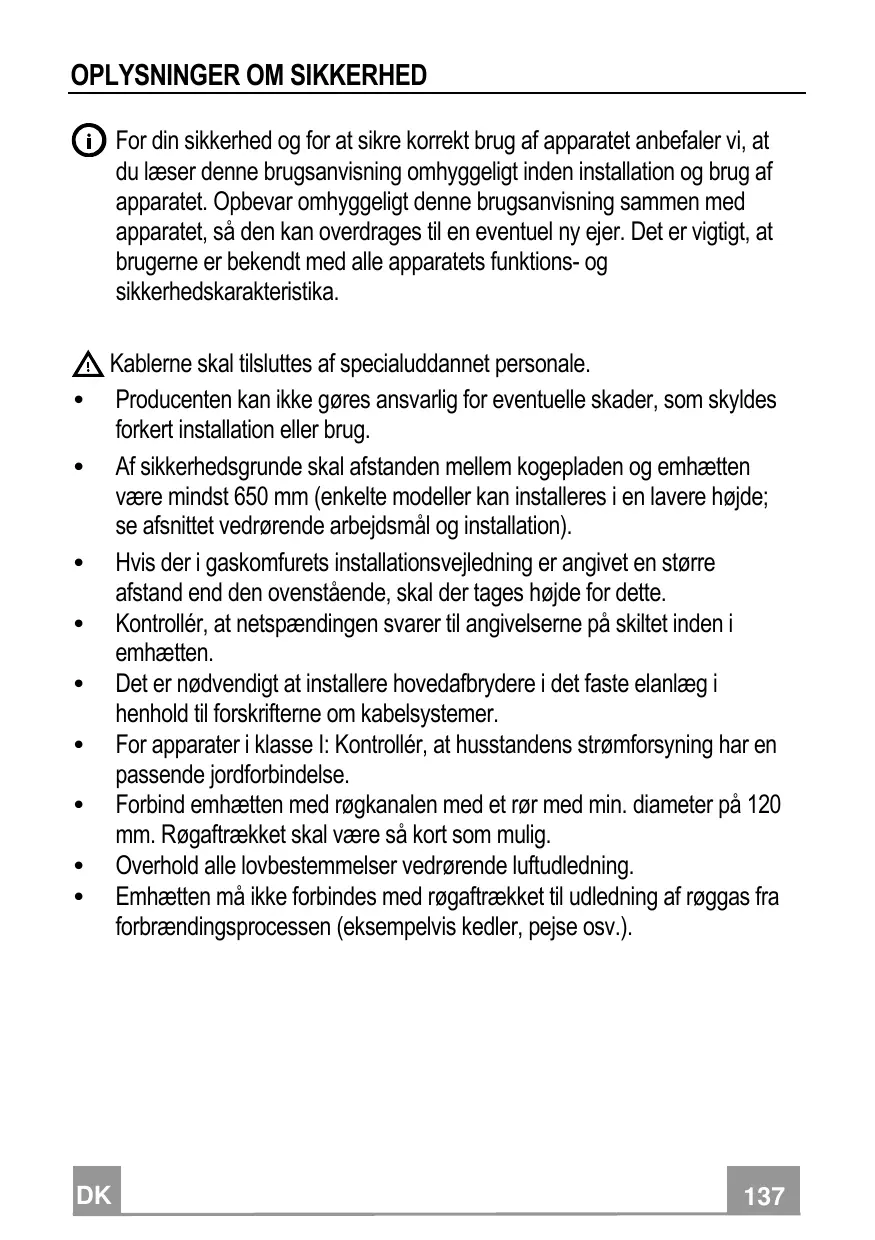

For din sikkerhed og for at sikre korrekt brug af apparatet anbefaler vi, at du læser/DDne brugsanvising omhyggeligt inden installation og brug af apparatet. Opbevar omhyggeligt dellebrugsanvising sammen med apparatet, sā den kan overdrages til en eventuel ny ejer. Det er vigtigt, at brugerne er bekendt med alle apparatets Funktion- og sikkerhedskarakteristika.

Kablerne skal tilsluttes af specialuddannet personale.

• Producenten kan/DDke gores ansvarlig for eventuelle skader, som skyldes forkert installation eller brug.

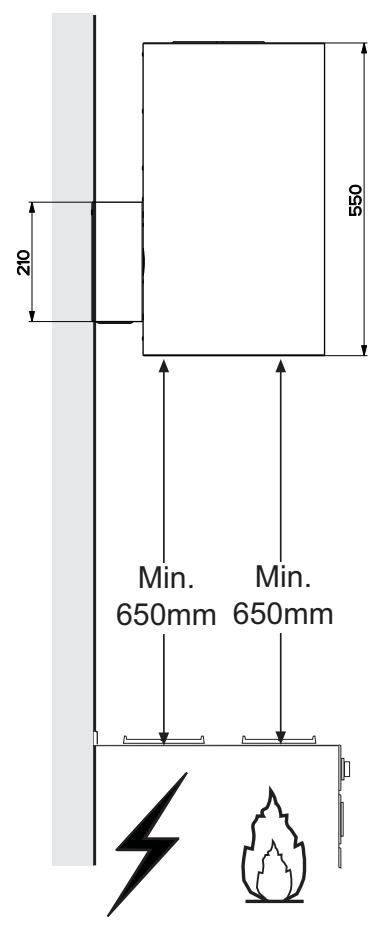

• Af sikkerhedsgrunde skal afstanden mellem kogepladen og emhætten være mindst 650 mm (enkelte modeller kan installereres i en lavere højde; se afsnittet vedrændre arbejdsmål og installation).
• Hvis der i gaskomfurets installationsvejledning er angivet en større afstand end den ovenstæende, skal der tages højde for dette.
• Kontrollér, at netspændingen svarer til angivelsene på skiltet inden i emhætten.
• Det er nødvendigt at installere hovedafbrydere i det faste elanlag i henhold til forskritterne om kabelsystemer.
• For apparater i klasse I: Kontroller, at husstandens strømforsyning har en passende jordforbindelse.
• Forbind emhætten med røgkanalen med et rør med min. diameter på 120 mm. Røgaftrækket skal��e sökt som mulig.
  Overhold alle lovbestemmelier vedrarende luftudledning.

• Emhætten på ikke forbinds med røgaftrækket til udledning af røggas fra forbrændingsprocessen (eksempelvis kedler, pejse osv.).

• Hvis emhætten benyttes sammen med apparater, som ikke er elektriske (eksempelvis gasdrevne apparater), skal der sikres en tilstrækkelig udluftning i lokalet for athindre tilbagestrømning af den udledte gas. När emhætten benyttes sammen med apparater, som ikke er elektriske, på det negative tryk i lokalet ikke overskride 0,04 mbar for at undgå, at emhætten suger røgen tilbage til lokalet.

• Luftten pågressive bortledes gennem et røgaftræk til udledning af røggas fra apparater med forbrænding af gas eller andre former for brændstof.
• Hvis forsyningsktablet beskadiges, skal det udskiftes af producenten eller et autoriseret servicecenter.
• Slut stikket til en lettilgängelig stikkontakt, der opfylder de gældende lovbestemmelse.
• Hvad angår de tekniske tiltag og sikkerhedsforanstaltningerne, der skal træffes for udledningen af røggassen, er det vigtigt at overholde de lokale myndigheders reglementer helt nøjagtig.

ADVARSEL: Fjern beskyttelsesfilmen, før emhaften installeres.
- Brug kun skruer og beslag, som er egnede til emhaeten.
ADVARSEL: Manglende installation af skruerne eller beslagene i overensstemmelse med disse instruktioner kan medfore risiko for elektrisk stød.
- Betragt ikke lysdioden med brug af optisk udstyr (kikkert, forstørrelsesglas osv.).
- Flambér ikke under emhætten: Der er risiko for brand.
- Dette apparat pågressive anvendes af børn under 8år, af personer med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskap, medmindre de overvåges og instrueres vedrørende sikker brug af apparatet og de farer, der er forbundet hermed. Sørg for, at børn ikke har mulighed for at lege med apparatet. Den rengöring og vedligeholdelse, som skal udføres af brugeren, pågressive udføres af børn, medmindre de er under opsyn.
- Der skal holdes øje med børnene for at sorge for, at de/DDke har mulighed for at lege med apparatet.

• Dette apparat pågressive anvendes af personer (herunder børn) med psykiske, fysiske og sansemæssige handicaps eller af personer med manglende erfaring eller kendskap, medmindre de overvåges og instrueres.

De tilgengelige dele kan blive meget varme i forbindelse med brug af kogeplader, komfurer og andre madlavningsapparater.

• Rengør og/eller udskift filtrene after den angivne periode (brandfare). Der henvises til afsnittet Vedligeholdelse og rengøring.
• Der skal vare en passende udluftning i lokalet, Near emhaeten benyttes sammen med apparater med forbranding af gas uller andre former for brændstof (vedrører ikke apparater, som udelukkende leder luften ind i lokalet).
• Symbolet à apparatet aller på pakningen betyder, at apparatet ikke skal betragtes som almindeligt husholdningsaffald. Det skal derimod indleveres på et opsamlingscenter, der tager sig af genanvendelse af elektrisk og elektronisk udstyr. Ved at sorge for, at dette apparat bortskaffes korrekt, bidrager du til at forebygge alvorlige følger for miljøet og menneskers helbred; disse kan derimod opstå, hvis dette apparat bortskaffes forkert. Ret venligst henvendelse til kommunen, den lokale affaldsbortskaffelsesordning eller den forretning, hvor du har købt apparatet, for udførlige oplyninger om genanvendelse af dette apparat.

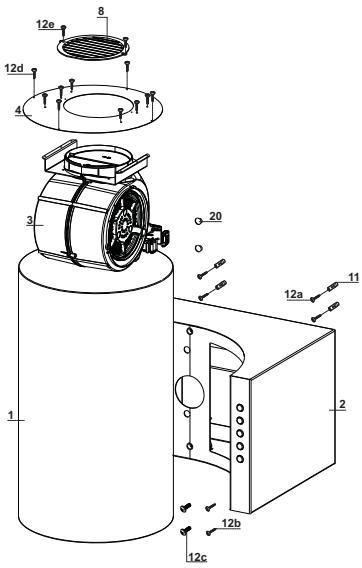

KOMPONENTER

Ref.	Antal	Produktets komponenter
1	1	Emhættens hoveddel med: Filter.
2	1	Emhætteholder med: Betjeningsanordninger og lys.
3	1	Ventilatorenhed med beslag.
4	1	Øverste haète
8	1	Afbøjet rist

Antal Dokumentation

Ref.	Antal	Installationskomponenter
11	4	Underpaneler
12a	4	Skruer 4,2x44,4
12b	2	Skruer 4,2x6,5
12c	2	Skruer M6x15
12d	10	Skruer 2,9x6,5
12e	2	Skruer 2,9x6,5
20	2	Hætter

1 Instruktsbog

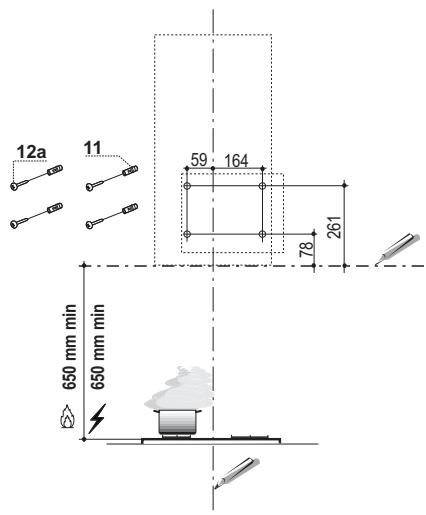

Boring i væg

Emhætteinstallatoren skal tage højde for, at der over emhætten skal vare en afstand til den øverste græanse (loft ellr hylde) på mindst 8-10 cm.

Pá væggen skal der afmærkes:

• en lodret linje op til loftet aller den øverste granse i midten af emhaettens monteringsområde,
• en vandret linje: mindst 650~mm over kogepladen.
• Afmærk, som vist, en reference på 78mm og 261mm over den vandrette referencinglinje.
• Afmærk, som vist, en reference på 164mm til højre og på 59mm til venstre for den lodrette referencinglinje, og kontrotlér, om den er i vater.
• Bor Ø 8 mm huller på de afmærkede steder.
  Saat forankringerne 11 i hullerne.
• Fastskru de 4 medfolgende skruer 12a (4,2 x 44,4) i hullerne til fastgorelse af emhætteholderen, og lad der vare et mellemrum på 5-6 mm mellem jeggen og skruehovedet.

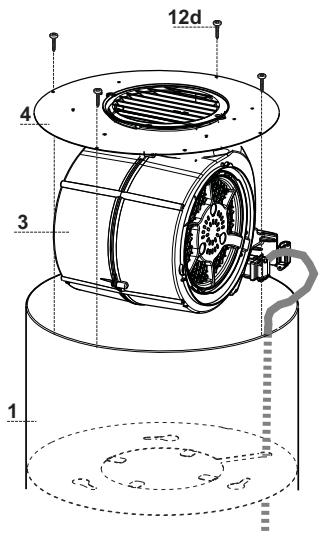

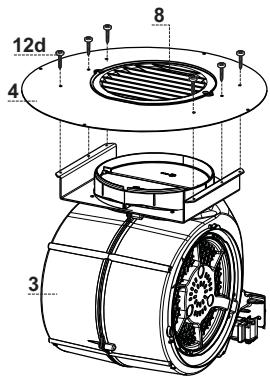

Fastgøring af motorsamling-hætte-emhættens hoveddel

• Fastgor den afbjede rist 8 på udtaget for recirkuleret luft ved hjælp af de 2 medfolgende skruer 12e (2,9 x 6,5).
• Forbind ventilatorenheden 3 til hætten 4 ved hjælp af de 6 medfølgende skruer 12d.

• Anvend de 4 medfolgende skruer 12d til at skrue donne samling fast på emhættens hoveddel 1. Sørg for, at den elektriske kabelföring fores ind i emhættens hoveddel gennem langhullet.

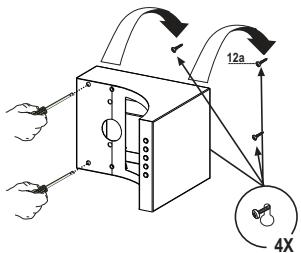

Montering af emhaeteholder

• Fastgör emhættens hoveddel 2 til de 4 skruer 12a, der stikker ud fra væggen, og kontrollér, om den er i vater.
• Stram de 2 skruer 12a, der let kan ses og nås i højre side.

• Stram de 2 skruer 12a i venstre side, som kan näs fra hullerne i venstre side på emhætteholderen, som vist på figuren. När arbejdet er gennemført, skal de 2 forankringer 20 sættes ind i hullerne.

• För der foretages en hvilken som helst form for arbejde, skal man frakoble emhætten ved at trække stikket ud eller slukke på hovedafbryderen.

• Abn den elektriske forbindelsesdase ved at skrue dakslets skruer af.
• Tilslut klembraettet til elnettet, og luk dækslet igen med de skruer, der blev fjernet tidligere.

Montering af emhættens hoveddel

• Skru de 2 skruer 12c delvist på.
  Fastgør emhaettens hoveddel 1 til de 2 skruer 12c.

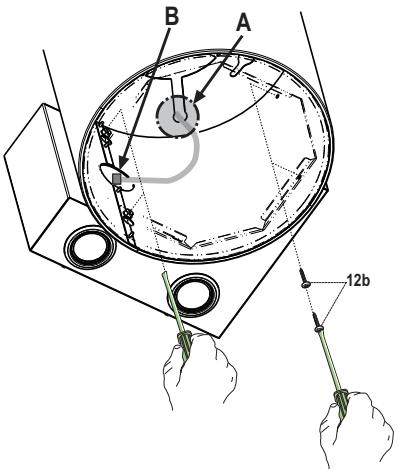

Fastgoring af emhættens hoveddel

• Fjern fedtfiltrene ved at indvirke på de fertil beregnede handtag.
• Skru de 2 medfølgende skruer 12b i fra indersiden af emhaettens hoveddel.

• Skru de 2 skruer 12c, der tidyligere blev skruet delvist i, i fra indersiden af emhaettens hoveddel.

• Sørg for, at kabelføringen fra motorsamlingen er til sluttet til den viste konnektor (B) og at den fores gennem langhullet (A), der specifikt er til dette formål.

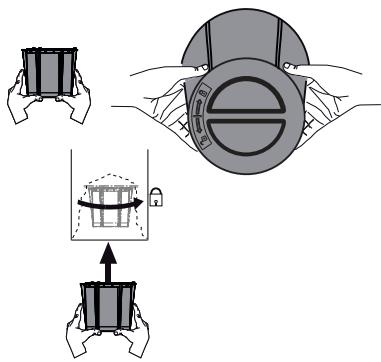

Montering af indsats med aktivt kul

• Monter indsatsen med aktiv kul ved at indsætte den i langhullerne på emhaettens underside. Drej indsatsen for at spende den fast.
• Sæt fedtfILTERet påigen.

Betjeningspanel

TAST		FUNKTIONER
T1	Motor	Slukker motoren.
T2	Hastighed	Tænder motoren ved 1. hastighed. Tasten lyser uafbrudt.
T3	Hastighed	Tænder motoren ved 2. hastighed. Tasten lyser uafbrudt.
T4	Hastighed	Et kortvarigt tryk tænder motoren ved 3. hastighed. Tasten lyser uafbrudt.
		Trykket nede i 2 sekunder. Tasten blinker.Aktiverer den 4. hastighed (tidsindstillet til 6 minutter). Herefter genetableres den hastighed, der var indstillet forudgående. Er i stand til at klare selv den kraftigste os fra madlavningen.
L	Lys	Tænder og slukker lyset. Tasten lyser uafbrudt.

Fedtfiltr

RENGORING AF SELVB/ERENDE FEDTFILTRE AF METAL

• Filtrene skal rengøres after 2 maneders drift, aller oftere ved kraftig anvendelse, og de kan vaskes i opvaskemaskine.
• Fjern filtrene på en gang ved at skubbe dem mod det bageste af gruppen og træk dem ned på samme tid.
• Vask filtrene og pas samtidig pågressive at boje dem. Lad dem tørre,inden de fastgøres igen.
• Nár filtrene fastgøres igen, skal du sorge for, at handtaget er synligt udefra.

Lugtfilteret med aktivt kul er kun til stede på emhætter i den filtrerende version og har til opgave at tilbageholde lugten i luften, som strømmer herigennem, indtil det er mættet. Svampedelen i filteret kan ögså vaskes i opvaskemaskine mindst hvør 4.帽子 ved almindelig anvendelse, helst oftere ved intensiv anvendelse. After 5 vaske skal filteret uanset udskiftes for at sikre rigtigt Funktion.

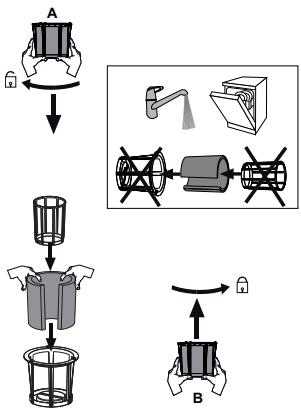

UDSKIFTNING

Fjern fedtfiltrene.
- Fjern det mættede lugtfilter med aktivt kul som vist (A).
- Afmonter filteret, og vask svampedelen. Lad den tørre, inden den sættes påigion.
- Sæt lugtfILTERet med aktiv kul påigen som vist (B).
- Sæt fedtfiltrene påigen.

Belysning
