РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bios EG6 X F32 - 110.0255.502 FABER

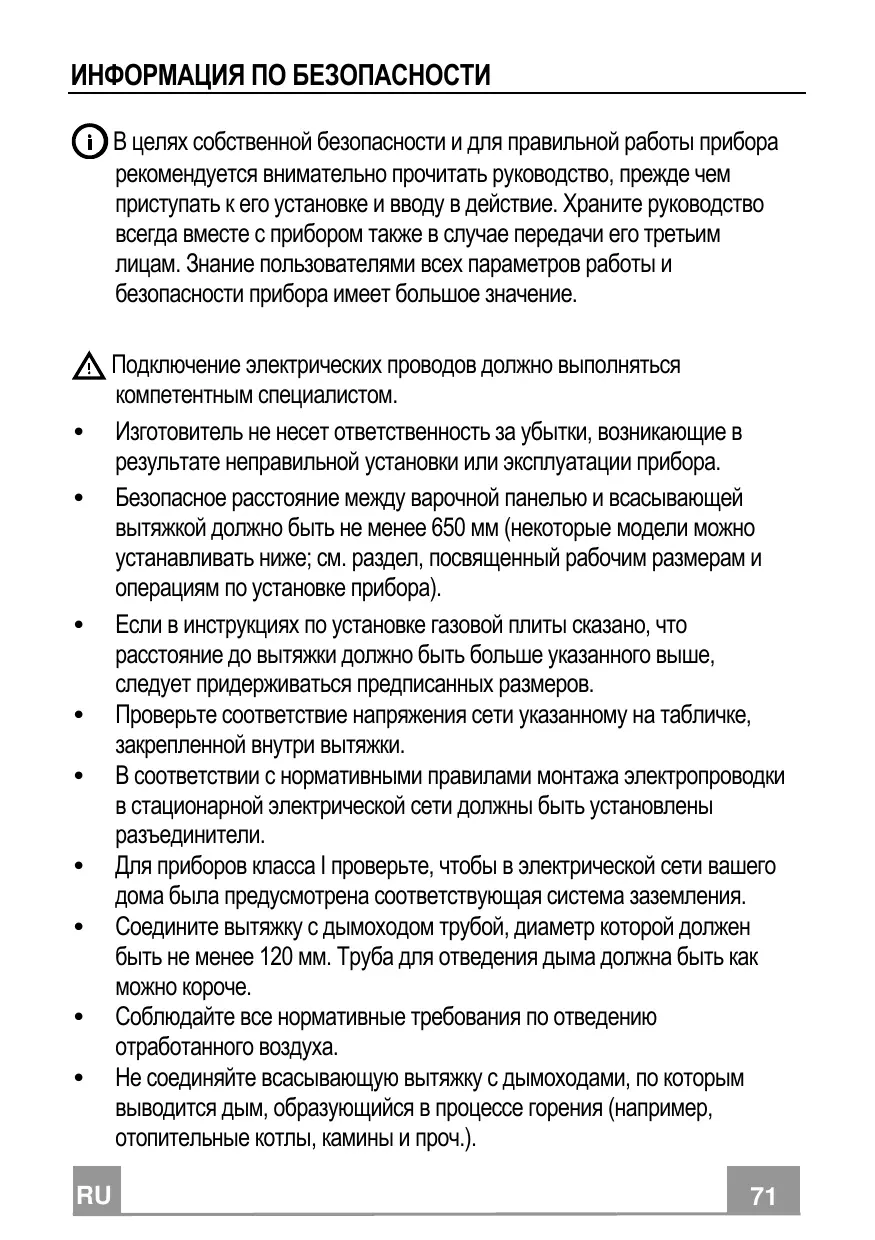

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ В целях собственной безопасности и для правильной работы прибора рекомендуется внимательно прочитать руководство, прежде чем приступать к его установке и вводу в действие. Храните руководство всегда вместе с прибором также в случае передачи его третьим лицам. Знание пользователями всех параметров работы и безопасности прибора имеет большое значение.

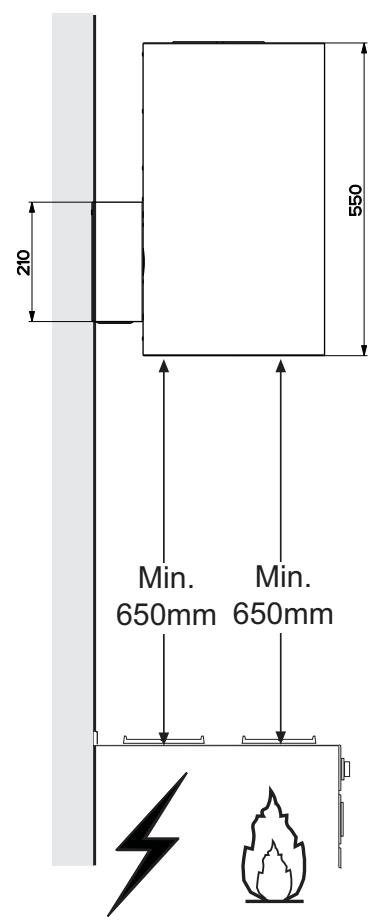

Подключение электрических проводов должно выполняться компетентным специалистом. Изготовитель не несет ответственность за убытки, возникающие в результате неправильной установки или эксплуатации прибора. Безопасное расстояние между варочной панелью и всасывающей вытяжкой должно быть не менее 650 мм (некоторые модели можно устанавливать ниже; см. раздел, посвященный рабочим размерам и операциям по установке прибора). Если в инструкциях по установке газовой плиты сказано, что расстояние до вытяжки должно быть больше указанного выше, следует придерживаться предписанных размеров. Проверьте соответствие напряжения сети указанному на табличке, закрепленной внутри вытяжки. В соответствии с нормативными правилами монтажа электропроводки в стационарной электрической сети должны быть установлены разъединители. Для приборов класса I проверьте, чтобы в электрической сети вашего дома была предусмотрена соответствующая система заземления. Соедините вытяжку с дымоходом трубой, диаметр которой должен быть не менее 120 мм. Труба для отведения дыма должна быть как можно короче. Соблюдайте все нормативные требования по отведению отработанного воздуха. Не соединяйте всасывающую вытяжку с дымоходами, по которым выводится дым, образующийся в процессе горения (например, отопительные котлы, камины и проч.).

• Если вытяжной шкаф используется в сочетании с приборами, работающими не от электрического тока (например, газовые приборы), помещение должно хорошо проветриваться во избежание обратного потока отходящих газов. При пользовании кухонной вытяжкой в сочетании с приборами, работающими не от электрического тока, отрицательное давление в помещении не должно превышать 0,04 мбар с тем, чтобы дым не всасывался вытяжкой обратно в

• Воздух не должен выводиться из помещения по каналу для отведения продуктов горения, выделяемых приборами, работающими на газу или других горючих веществах.
• В случае повреждения кабеля питания он должен быть заменен изготовителем или техническим специалистом сервисного центра.
• Вставьте вилку в розетку, расположенную в доступном месте; тип розетки должен соответствовать действующим нормативным правилам.
• Необходимо строго соблюдать правила местных учреждений, устанавливающие технические требования и меры безопасности для систем отведения дыма. ПРЕДУПРЕЖДЕНИЕ: прежде чем приступить к установке кухонной вытяжки, снимите с нее защитную пленку.
• Используйте только винты и метизы, пригодные для установки вытяжного ПРЕДУПРЕЖДЕНИЕ: использование винтов или зажимных устройств, не соответствующих указаниям данных инструкций, может привести к возникновению опасных ситуаций и к электрическим ударам.
• Не рекомендуется прямо смотреть на лампочку через оптические приборы (бинокль, увеличительное стекло и проч.).
• Не готовьте блюда фламбе под вытяжкой: опасность возникновения пожара.
• Прибором могут пользоваться дети старше 8 лет и лица с ограниченными психическими, физическими и сенсорными способностями, а также не имеющие достаточного опыта и знаний, но только под присмотром ответственных лиц и при условии, что они обучены безопасной эксплуатации прибора и знают о связанных с его неправильным использованием опасностях. Следите, чтобы дети не играли с прибором. Очистку и уход за прибором не должны выполнять дети, разве только под присмотром

• Следите, чтобы детьми не играли с прибором.

Запрещается пользоваться прибором лицам (а также детям) с ограниченными психическими, физическими и сенсорными способностями, а также, не имеющим достаточного опыта и знаний; в противном случае они должны быть соответствующим образом обучены и находиться под наблюдением. Доступные части прибора могут сильно нагреваться в процессе приготовления пищи.

Очищайте и/или заменяйте фильтры по истечении указанного периода времени (опасность возникновения пожара). См. раздел, посвященный уходу и очистке прибора. В помещении должна быть предусмотрена соответствующая вентиляция, когда вытяжка используется одновременно с приборами, работающими на газу или другом топливе (это правило не распространяется на приборы, выпускающие воздух только в помещение).

на изделии или на упаковке указывает, что прибор нельзя выбрасывать, как обычный бытовой мусор. Прибор, подлежащий уничтожению, необходимо сдать в специальный сборный пункт для повторного использования электрических и электронных компонентов. Пользователь, правильно сдающий прибор на переработку, помогает предотвратить потенциальные негативные последствия для окружающей среды и для здоровья людей, возникающие в случае неправильного его уничтожения. За более подробной информацией о вторичном использовании прибора обращайтесь в городской совет, в местную службу по переработке отходов или в магазин, где прибор был приобретен.

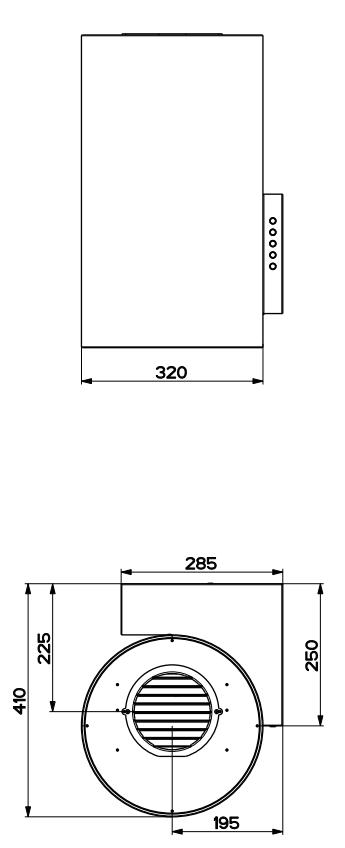

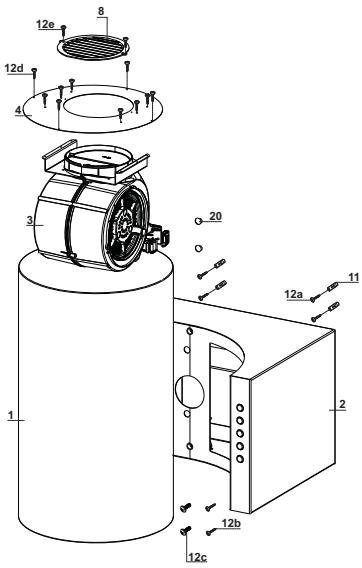

Кол. Части изделия 1 Корпус вытяжки в комплекте с фильтром 1 Опора вытяжки в комплекте с устройствами управления и освещением 1 Вентилятор с кронштейном 1 Верхняя крышка 1 Регулируемая решетка

Установочные компоненты Винты 4,2x44,4 Винты 4,2x6,5 Винты M6x15 Винты 2,9x6,5 Винты 2,9x6,5

12b Кол. Документация 1 Руководство по эксплуатации

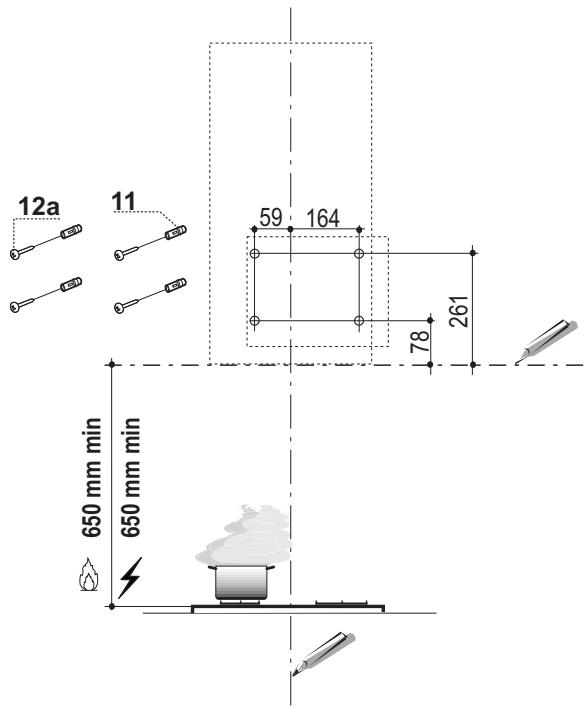

Подготовка отверстий в стене

12a Монтажник вытяжки должен иметь в виду, что между прибором и верхним пределом (потолок или подвесная полка) должно быть расстояние не менее 8-10 см. Проведите на стене:

• вертикальную линию до потолка или до верхнего предела по центру участка, предназначенного для установки вытяжки;
• горизонтальную линию на расстоянии не менее 650 мм над варочной панелью.
• Обозначьте, как показано, контрольную точку на расстоянии 78 мм и 261 мм над горизонтальной линией.
• Обозначьте, как показано, контрольную точку на расстоянии 164 мм справа от вертикальной линии и на расстоянии 59 мм слева от вертикальной линии; проверьте их выравнивание.
• Просверлите отверстия ø 8 мм в обозначенных точках.
• Вставьте в отверстия дюбели 11.
• Ввинтите 4 прилагаемых винта 12a (4,2 x 44,4) в отверстия для крепления опоры вытяжки и оставьте пространство 5-6 мм между стеной и головками винтов.

Установка двигателя - заглушки - корпуса

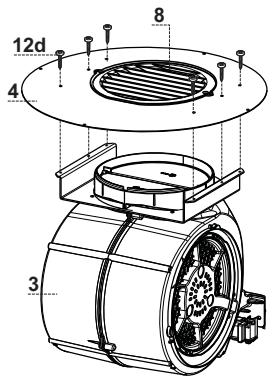

• Закрепить регулируемую решетку 8 на выпускном отверстии отработанного воздуха 2 входящими в комплект винтами 12e (2,9 x 6,5). 12e

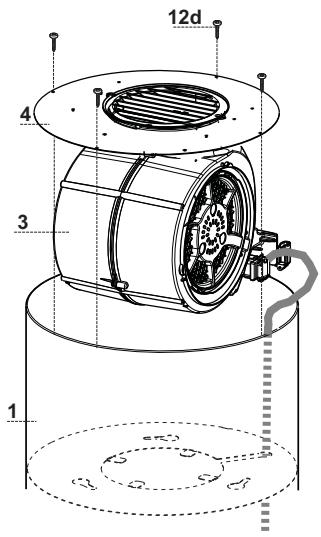

• С помощью 6 прилагаемых винтов 12d закрепите к вентилятору 3 заглушку 4.

• 4 прилагаемыми винтами 12d закрепите сборку к корпусу вытяжки 1; проследите, чтобы электропроводка прошла через специальную петлю внутри корпуса вытяжки.

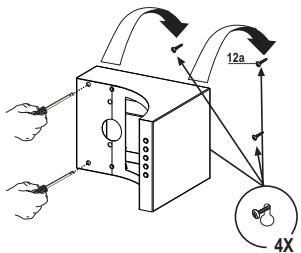

Установка опоры вытяжки 12a

• Повесьте опору вытяжки 2 на 4 выступающие из стены винта 12a и проверьте ее положение по уровню.
• Затяните 2 винта справа 12a, которые хорошо видны и

• Затяните 2 винта 12a слева в отверстиях с левой стороны опоры вытяжки, как показано на рисунке. По завершении операции вставьте 2 заглушки 20 в отверстия.

• Перед выполнением любой операции отключите вытяжку от сети, вынув вилку из розетки или отключив главный выключатель.
• Отвинтите винты крышки и откройте электрическую распределительную коробку.
• Подключите провода блока питания от сети и закройте крышку снова с помощью винтов предварительно

Установка опоры вытяжки

• Частично завинтите 2 винта 12c.
• Повесьте корпус вытяжки 1 на 2 винта 12c.

Установка корпуса вытяжки

• За специальные ручки выньте жировые фильтры.

прилагаемые 2 винта 12b.

• Внутри корпуса вытяжки до конца затяните 2 винта 12c, частично привинченные ранее. 12b

• Следите, чтобы проводка двигателя была соединена с указанным разъемом (B) через специально подготовленную петлю (A). Установка патрона активированного угля
• Под корпусом вытяжки установите патрон фильтра активированного угля; для этого повесьте патрон на подготовленные петли и поверните для крепления.
• Поставьте на место жировой фильтр.

ЭКСПЛУАТАЦИЯ Панель управления

T1 Двигатель Выключает двигатель. T2 Скорость Включает двигатель на первой скорости. Клавиша горит ровным

T3 Скорость Включает двигатель на второй скорости. Клавиша горит ровным

T4 Скорость Кратким нажатием включает двигатель на третьей скорости. Клавиша горит ровным светом. При нажатии в течение 2 секунд. Клавиша вспыхивает. Включает четвертую скорость на 6 минут, по истечении которых возвращает двигатель на заданную ранее скорость работы. Функция пригодна для обработки максимальных объемов дыма от готовки.

Включает и выключает осветительную систему. Клавиша горит ровным светом.

Противожировые фильтры ОЧИСТКА МЕТАЛЛИЧЕСКИХ ПРОТИВОЖИРОВЫХ ФИЛЬТРОВ

• Такой фильтр можно также мыть в посудомоечной машине. Мыть фильтр необходимо не реже одного раза в 2 месяца или чаще в случае его активного применения.
• Снять фильтр, для чего прижать его к задней стороне узла и одновременно потянуть вниз.
• Помыть фильтр, следя за тем, чтобы он не погнулся, и дать ему просохнуть.
• Поставить фильтр на место так, чтобы ручка находилась с наружной стороны и была видна.

Фильтры против запахов на активированном угле Фильтр против запахов на активированном угле имеется только в вытяжках, работающих в режиме фильтрации; фильтр служит для удержания запахов из проходящего через него воздушного потока вплоть до полного его насыщения. Пористую часть фильтра можно мыть в посудомоечной машине не реже раза в 4 месяца или чаще в случае особенно интенсивной эксплуатации прибора; срок службы фильтра предусматривает максимум 5 моек до момента его замены.

• Выньте жировые фильтры.

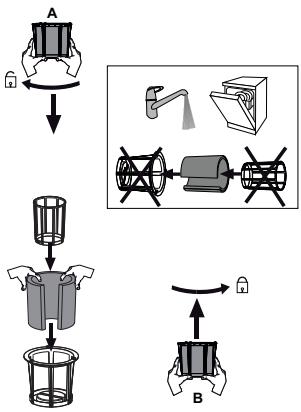

• Выньте насыщенный фильтр против запахов на активированном угле, как показано на рисунке (A).
• Разберите фильтр и помойте пористую его часть; перед установкой помытой части фильтра дайте ей хорошо высохнуть.
• Установите фильтр против запахов на активированном угле, как показано на рисунке (B).
• Поставьте на место жировые фильтры.

• Для замены светодиода обращайтесь в обслуживающий центр ("Для приобретения обращайтесь в обслуживающий
