LIETOŠANAS INSTRUKCIJA Bios EG6 X F32 - 110.0255.502 FABER

Lai droši un pareizi ekspluatētu savu ierīci, pirms tās uzstādīšanas un lietošanas rūpīgi izlasīt šo brošūru. Vienmēr šis instrukcijas uzglabāt kopā ar ierīci, pat tad, ja tā tiek pārvietota vai pārdota. Lietotājiem ir pilnībā jāpārzina ierīces ekspluatācijas un drošības pazīmes.

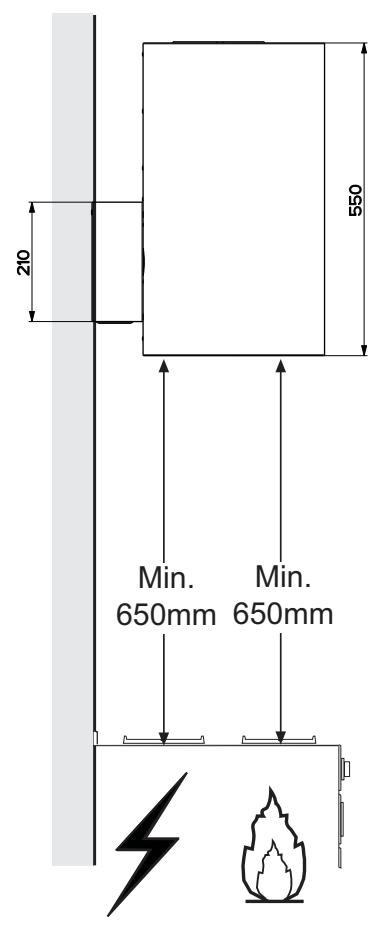

Vadu pieslēgšanu drīkst veikt tehniķis ar atbilstošu specializāciju. Izgatavotājs neuzņemas atbildību par bojājumiem, kas radušies nepareizas uzstādīšanas rezultātā. Minimālais drošais attālums starp plīts virsmu un tvaiku nosūcēju ir 650 mm (dažus modeļus var uzstādīt zemāk, skatiet sadaļu par darba izmēriem un uzstādīšanu). Ja gāzes plīts uzstādīšanas instrukcijās ir norādīts lielāks attālums, tad tas ir jāņem vērā. Pārbaudiet vai strāva mājas elektrotīklā atbilst tehnisko datu plāksnītē norādītajā, kas piestiprināta nosūcēja iekšpusē. Fiksētajā vadu instalācijā saskaņā ar elektromontāžas noteikumiem jāiekļauj atvienošanas ierīces.

1. klases ierīces gadījumā pārbaudīet, vai mājas elektrotīkls nodrošina

pareizu zemējumu. Pievienojiet nosūcēju izvades plūsmai ar cauruli 120 mm diametrā. Plūsmas ceļam jābūt pēc iespējas īsākam. Jāizpilda noteikumi, kas saistīti ar gaisa atbrīvošanu. Nepievienojiet nosūcēju izplūdes cauruļvadiem, kas izvada sadegšanas atlikuma produktus (boileri, kamīni utt.).

Ja nosūcējs tiek izmantots kopā ar neelektriskām ierīcēm (piem., gāzes plītīm), telpā jānodrošina pietiekama ventilācija, lai nepieļautu izvadāmi gāzu plūšanu atpakaļ. Ja tvaika nosūcējs uzstādīts savienojumā ar neelektriskām ierīcēm, telpas negatīvais spiediens nedrīkst pārsniegt 0,04 mbar, lai nepieļautu garaiņu ieplūšanu atpakaļ telpā. Gaisu nedrīkst padot dūmvadā, ko lieto gāzes vai citu veidu kurināmā sadedzināšanas ierīču izplūdes gāzu izvadīšanai. Ja barošanas vads ir bojāts, tad tas ir jāaizstāj ar ražotāja vai tehniskās apkalpošanas aģenta piegādātu barošanas vadu. Kontaktdakšu pieslēgt noteikumiem atbilstošā pieejamā vietā esošā kontaktligzdā. Lai nodrošinātu izplūdes gāzu izvadīšanas tehniskos un drošības pasākumus, jāievēro vietējo varas iestāžu pieņemtie noteikumi. BRĪDINĀJUMS: Pirms nosūcēja uzstādīšanas, noņemiet aizsargplēves. Tvaika nosūcēja atbalstam izmantot tikai skrūves un mazās sastāvdaļas. BRĪDINĀJUMS: Ja skrūvju vai stiprinājuma ierīces uzstādīšanā nav ievērotas šīs instrukcijas, tad var rasties elektriskās strāvas trieciena riski. Neskatīties uz gaismu caur optiskajām ierīcēm (binokli, palielināmajiem stikliem...). Neuzstādīt zem tvaika nosūcēja gabarītiem; aizdegšanās risks. Šo ierīci lietot drīkst 8 gadus veci un vecāki bērni, kā arī personas ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai personas, kam nav pieredzes un zināšanu, ja tām ir nodrošināta uzraudzība vai instrukcijas, kas saistītas ar drošu ierīces lietošanu un ietverto bīstamības risku izpratni. Bērni nedrīkst spēlēties ar ierīci. Tīrīšanu un ierīces kopšanu nedrīkst veikt bērni, ja tie netiek uzraudzīti. Mazi bērni ir jāuzrauga, lai tie nespēlētos ar ierīci.

• Ierīci nav paredzēts lietot personām (ieskaitot bērnus) ar ierobežotām psihiskām, fiziskām, uztveres vai prāta spējām, cilvēkiem bez pieredzes un zināšanām, izņemot tādus gadījumus, kuros par viņu drošību atbildīgā persona veic uzraudzību vai sniedz norādes par ierīces lietošanu. Atklātās detaļas gatavošanas iekārtu izmantošanas laikā var kļūt karstas.

Notīrīt un/vai nomainīt filtrus pēc norādītā laika perioda (ugunsbīstamība). Skatīt nodaļu "Apkope un tīrīšana".

• Telpā ir pietiekama ventilācija, ja tiek izmantots tāda paša diapazona tvaika nosūcējs, dedzinot tādu pašu gāzes vai kurināmā veidu (nav piemērojama iekārtām, kas tikai ievada gaisu atpakaļ telpās).

Simbols uz izstrādājuma un tam pievienotajos dokumentos nozīmē, ka šo ierīci nedrīkst izmest kopā ar parastiem sadzīves atkritumiem. Tā jānodod elektrisko vai elektronisko preču savākšanas punktā, kur tos pieņem pārstrādei. Nodrošinot šī izstrādājuma pareizu utilizāciju, Jūs palīdziet novērst potenciāli negatīvu ietekmi uz vidi un cilvēku veselību, kas tomēr var notikt, ja neievērosiet šī izstrādājuma utilizācijas noteikumus. Lai iegūtu papildinformāciju par šī produkta pārstrādi, sazinieties ar savu pašvaldību, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties šo produktu.

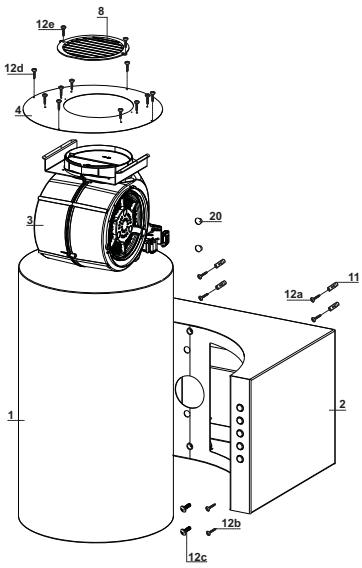

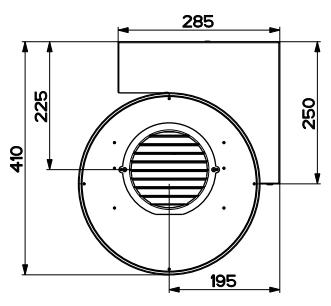

TEHNISKIE DATI Sastāvdaļas Ats. Daudz. Izstrādājuma sastāvdaļas Tvaiku nosūcēja korpuss, komplektā ar: Filtru. 1 Tvaiku nosūcēja atbalsts, komplektā ar: Komandas un apgaismojums. 1 Ventilatora iekārta kopā ar kronšteinu. 1 Dībeļa augšdaļā 1 Virzīts režģis Ats. Daudz. Uzstādīšanas sastāvdaļas 4 Sienas dībeļi 12a 4 Skrūves 4.2x44.4 12b 2 Skrūves 4.2x6.5 12c 2 Skrūves M6x15 12d 10 Skrūves 2.9x6.5 12e 2 Skrūves 2.9x6.5 2 Dībeļi Daudz. Dokumentācija 1 Lietošanas pamācība

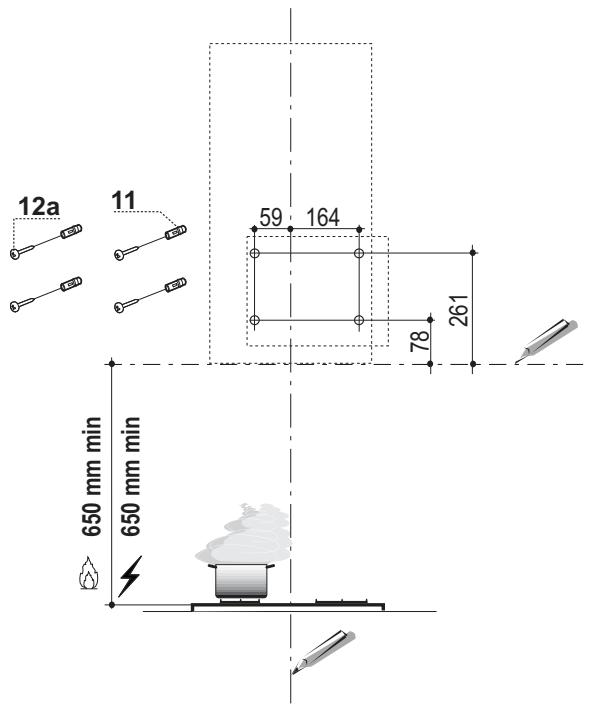

12a Personai, kura uzstāda tvaika nosūcēju, jāņem vērā, ka jāatstāj vismaz 8-10 cm attālums starp tvaika nosūcēja virspusi un virsmu virs tās (griesti vai plaukts). Uz sienas uzzīmēt zemāk minēto:

• vertikāla līnija līdz griestiem vai virsmai augšpusē, tvaiku nosūcēja uzstādīšanas laukuma vidū;
• horizontāla līnija: min. 650 mm virs karsēšanas virsmas;
• Atzīmēt atskaites punktu, kā norādīts, 78 mm un 261 mm virs horizontālās atsauces līnijas.
• Atzīmēt atskaites punktu, kā norādīts, 164 mm pa labi no vertikālās atsauces līnijas un 59 mm pa kreisi no vertikālās atsauces līnijas, pārbaudot, vai ir nodrošināts līmenis.
• Izurbiet atveres atzīmētajos punktos ar ø 8 mm urbi.
• Ievietot dībeļus 11 atverēs.
• Ievietojiet 4 komplektā ietvertās skrūves 12a (4,2 x 44,4) nosūcēja fiksācijas atverēs, atstājot atstarpi 5-6 mm starp sienu un skrūves galviņu.

Motora ligzdas montāža tvaika nosūcēja korpusā

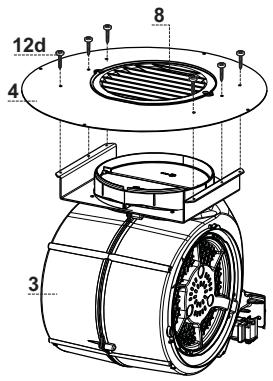

• Piestipriniet izplūdes virziena režģi 8 pie recirkulācijas gaisa izplūdes, izmantojot 2 komplektā ietvertās skrūves 12e (2,9 x 9,5). 12e

• Izmantojot komplektā esošās 6 skrūves 12d, savienot ventilatora iekārtu 3 ar ligzdu 4.

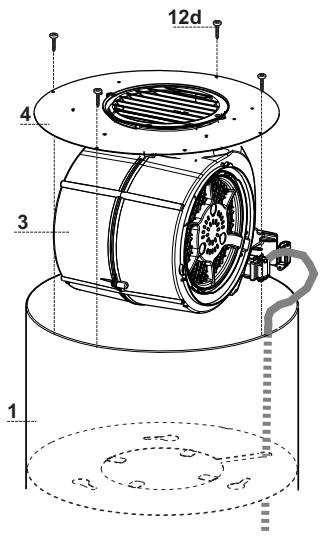

• Izmantojot komplektā esošās 4 skrūves 12d, nostiprināt iegūto agregātu pie tvaika nosūcēja korpusa 1, rūpējoties, lai nodrošinātu, ka pieslēgtā elektroinstalācija iekļūst tvaika nosūcēja korpusa iekšpusē caur izveidoto spraugu.

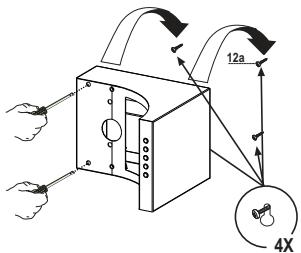

Tvaika nosūcēja atbalsta uzstādīšana 12a

• Pieāķēt tvaika nosūcēja atbalstu 2 pie 4 skrūvēm 12a, atvirzot no sienas un pārbaudot līmeni.
• Pieskrūvēt 2 skrūves 12a no labās puses, kas ir redzama un ērti sasniedzama.
• Pieskrūvēt 2 skrūves 12a no kreisās puses, ko var sasniegt caur atverēm tvaika nosūcēja atbalsta kreisajā pusē, kā norādīts attēlā. Pēc operācijas pabeigšanas, ievietot atverēs 2 dībeļus

• Pirms jebkādas operācijas veikšanas tvaika nosūcējs ir jāatvieno no elektrotīkla, izvelkot kontaktdakšu no elektrotīkla kontaktligzdas vai izslēdzot galveno slēdzi.
• Atvērt elektroinstalācijas sadales kārbu, atbrīvojot uz vāka esošās skrūves.
• Pieslēgt elektroinstalācijas bloku elektrotīkla barošanai un aizvērt vāku, izmantojot iepriekš izskrūvētās skrūves. Tvaika nosūcēja atbalsta uzstādīšana
• Daļēji pievilkt 2 skrūves 12c.
• Pieāķēt tvaika nosūcēja korpusu 1 uz 2 skrūvēm 12c.

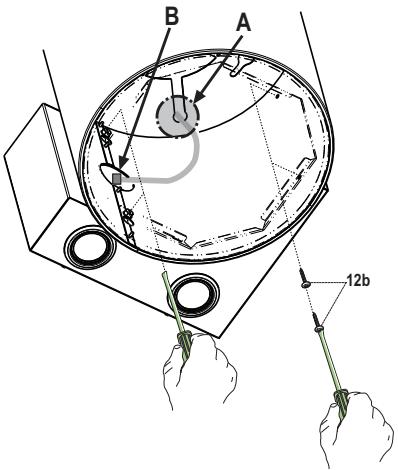

Tvaika nosūcēja fiksēšana

• Noņemiet metāla tauku filtrus, izmantojot komplektā ietvertos rokturus.
• No tvaika nosūcēja korpusa iekšpuses pievilkt 2 komplektā esošās skrūves 12b.
• No tvaika nosūcēja korpusa iekšpuses pilnīgi pievilkt daļēji pievilktās 2 skrūves 12c, kā iepriekš aprakstīts. 12b

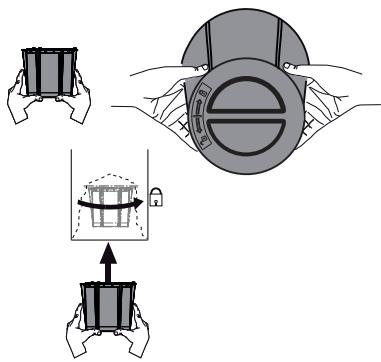

• Pārliecināties, ka motora iekārtas vadi ir pieslēgti norādītajam (B) savienotājam caur īpaši izveidotu spraugu (A). Aktivētās ogles kasetnes uzstādīšana
• Uzstādīt aktivētās ogles kasetni no tvaika nosūcēja korpusa apakšas, nofiksējot to izveidotās gropēs un pagriežot, lai to nofiksētu.
• Uzstādīt atpakaļ metāla tauku filtru.

IZMANTOŠANA Vadības panelis

POGA FUNKCIJAS T1 Motors Izslēdzas motors. T2 Ātrums Ieslēdz motoru pirmajā ātrumā. Poga izgaismojas. T3 Ātrums Ieslēdz motoru otrajā ātrumā. Poga izgaismojas. T4 Ātrums Viegli piespiežot, ieslēdz motoru trešajā ātrumā. Poga izgaismojas. Nospiest uz 2 sekundēm. Poga mirgo. Aktivizē ceturto ātrumu ar laika slēdzi iestatītu uz 6 minūtēm, pēc tam ieslēdzas iepriekš iestatītais ātrums. Piemērots, lai tiktu galā ar ēdiena gatavošanas maksimāla līmeņa tvaikiem.

Ieslēdz un izslēdz apgaismojuma sistēmu. Poga izgaismojas.

• Filtri jātīra ik pēc 2 darbības mēnešiem vai biežāk, ja ierīce tiek intensīvi lietota, filtrus var mazgāt trauku mazgājamajā mašīnā.
• Izņemiet filtrus pa vienam, spiežot tos virzienā uz grupas aizmuguri un vienlaicīgi velkot uz leju.
• Izmazgājiet filtrus, uzmanieties, lai nesalocītu. Pirms uzstādīšanas rūpīgi izžāvējiet.
• Uzstādot filtrus atpakaļ, pārliecinieties, ka rokturis ir redzams no ārpuses.

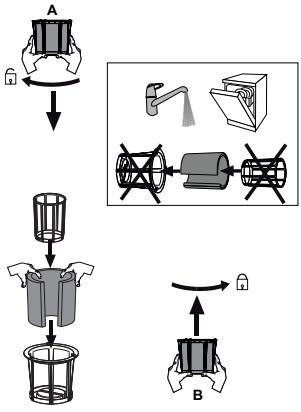

Aktivētās ogles filtrs Aktivētās ogles filtrs pastāv tikai recirkulācijas versijas tvaika nosūcējiem, un tas attīra atlikušās smakas gaisa plūsmā, kas iet caur to, kamēr tas pilnībā netiek piesūcināts. Filtra sūklim līdzīgo daļu var mazgāt trauku mazgājamā mašīnā vismaz ik pēc katriem 4 mēnešiem vai biežāk, ja lietošana ir īpaši intensīva. Ekspluatācija tiek garantēta maksimāli līdz pat 5 mazgāšanas reizēm, bet pēc tam tas ir jānomaina. NOMAIŅA

• Noņemt tauku filtrus.
• Izņemt piesātinātos aktivētās ogles filtrus, kā norādīts (A).
• Nomontēt filtru un nomazgāt sūklim līdzīgo sastāvdaļu, pārliecinoties, ka tā ir pilnīgi sausa pirms atlikšanas vietā.
• Ievietot aktivētās ogles filtru, kā norādīts (B).
• Uzstādiet atpakaļ metāla tauku filtrus.

Apgaismojuma vienība

• Par nomaiņu vērsties tehniskajā atbalstā ("Lai iegūtu tehniskā atbalsta kontaktinformāciju").
