Produkta veids	Indukcijas plīts ar iebūvētu tvaika nosūcēju
Zīmols	Faber
Modelis	The Galileo Smart 60
Izmēri (G x D)	600 x 520 mm
Svars	21 kg
Elektrobarošana	220-240 V, 50/60 Hz (vai 380-415 V 2N~)
Maksimālā kopējā jauda	7,62 kW (pamata konfigurācija)
Gatavošanas zonu skaits	4 (tostarp 2 elastīgās zonas)
Gatavošanas veids	Indukcija
Gatavošanas virsma	Stikla keramika
Boost funkcija	Jā, līdz 3000 W (viena zona) / 3700 W (tilts)
Kausēšanas funkcija	Jā, maigai kausēšanai
Tilta funkcija (kombinētais režīms)	Jā, savieno divas zonas lielākai virsmai
Pauzes funkcija	Jā, aptur visu gatavošanu
Bērnu bloķētājs	Jā
Taimeris	Jā, katrai zonai un vispārējais
Automātiskā nosūcēja režīms	Jā, pielāgo ātrumu atbilstoši gatavošanai
Sūkšanas ātrumi	9 ātrumi + 2 temporizēti intensīvi
Tauku filtri	Mazgājami trauku mazgājamā mašīnā
Aktivētās ogles filtrs	Reģenerējams (U tips), līdz 8 cikliem
Katla noteikšana	Jā, automātiska
Atlikušā siltuma indikators	Jā, rāda "H"
Katla min. diametrs (viena zona)	110 mm
Katla min. diametrs (kombinētā zona)	190 mm
Drošība	Automātiska izslēgšanās, plaisas virsmas noteikšana, pret pārkaršanu
Uzstādīšana	Iebūvējama, nepieciešama atbilstoša ventilācija

Bieži uzdotie jautājumi - The Galileo Smart 60 FABER

Kādus katlus izmantot uz Faber Galileo Smart 60 plīts?

Izmantojiet tikai feromagnētiska dibena katlus: čuguna, emaljēta tērauda, nerūsējošā tērauda vai alumīnija ar piemērotu pamatni. Pārbaudiet ar magnētu: ja tas pielīp, katls ir saderīgs. Pārliecinieties, ka dibens ir plakans, lai nodrošinātu optimālu efektivitāti.

Kā aktivizēt bērnu bloķētāju?

Lai aktivizētu, nospiediet 3 sekundes uz gatavošanas zonas skārienpogas, ja ir katls, vai uz vienas no 5 pogām pa kreisi no punkta. Pēc tam velciet pirkstu no 0 līdz 9 pa jaudas joslu 10 sekunžu laikā. Lai deaktivizētu, velciet no 9 līdz 0.

Kā tīrīt plīts virsmu?

Tīriet pēc katras lietošanas ar mīkstu drāniņu un piemērotu līdzekli. Iestrēgušiem netīrumiem izmantojiet stikla keramikas skrāpi, kamēr plīts vēl ir silta. Nekavējoties noņemiet cukura vai izkausētas plastmasas atlikumus, lai nesabojātu virsmu.

Ko darīt, ja parādās kļūdas kods ER03?

ER03 norāda uz nepārtrauktu pogas aktivāciju, bieži ūdens vai katla dēļ uz vadības paneļa. Noņemiet visus priekšmetus vai šķidrumus no stikla keramikas virsmas vai paneļa. Kļūda pazūd pēc tīrīšanas.

Kā reģenerēt ogles filtru?

Ja jūsu filtrs ir U tipa, mazgājiet to trauku mazgājamā mašīnā ne augstākā par 70 °C (bez mazgāšanas līdzekļa) vai ar rokām karstā ūdenī. Žāvējiet cepeškrāsnī 70 °C temperatūrā 2 stundas. Reģenerējiet ik pēc 3-4 mēnešiem, līdz 8 cikliem maksimums.

Kā izmantot Boost funkciju?

Izvēlieties vēlamo gatavošanas zonu, pēc tam pieskarieties vērtībai P uz jaudas joslas. Boost ilgst maksimāli 5 minūtes. Lai deaktivizētu, izvēlieties citu jaudu.

Kāda ir ierīces maksimālā jauda?

Maksimālā kopējā jauda (plīts + nosūcējs) ir 7,62 kW pamata konfigurācijā. To var ierobežot atbilstoši elektroinstalācijai, izmantojot jaudas ierobežošanas izvēlni.

Kā aktivizēt tilta režīmu, lai izmantotu lielu katlu?

Vienlaicīgi nospiediet kreiso (1 un 2) vai labo (3 un 4) zonu skārienpogas, līdz displejā tiek parādīta aktivizētā funkcija. Pēc tam iestatiet jaudu ar vienu no pogām.

Kā iestatīt taimeri uz gatavošanas zonas?

Kad zona ir aktīva, nospiediet taimera vadības pogu (trīs displeji rāda 0 0 0). Izmantojiet + un -, lai ieprogrammētu laiku (stundas, desmitdaļas, minūtes). 10 sekundes neko nepieskarieties, lai apstiprinātu. Taimeris izslēgs zonu beigās.

Ko darīt, ja gatavošana pēkšņi apstājas?

Pārbaudiet kļūdu kodus. Piemēram, ER21 norāda pārāk augstu iekšējo temperatūru: ļaujiet atdzist. E2 norāda tukšu vai nepiemērotu katlu. Skatiet problēmu risināšanas tabulu rokasgrāmatā. Ja nekas nelīdz, sazinieties ar pēcpārdošanas servisu.

LIETOŠANAS INSTRUKCIJA The Galileo Smart 60 FABER

Jūsu drošībai un pareizai ierīces darbībai, lūdzu, pirms uzstādīšanas un lietošanas uzmanīgi izlasiet šo rokasgrāmatu. Vienmēr saglabājiet šo instrukciju kopā ar ierīci, pat ja to pārdodat vai nododat trešajām personām. Ir svarīgi, lai lietotāji pārzinātu visas ierīces darbības un drošības funkcijas. Šīm plītiņām ir indukcijas sistēmas, kas atbilst EMS un EMF direktīvu prasībām, un tām nevajadzētu traucēt citām elektroniskām ierīcēm. Personām ar elektrokardiostimulatoriem vai citiem elektroniskiem implantiem jākonsultējas ar savu ārstu vai implantētās ierīces ražotāju, lai novērtētu viņu uzņēmību pret traucējumiem.

⚠️ Elektriskie savienojumi jāveic kompetentam tehniķim. Pirms elektriskā savienojuma izveidošanas izlasiet sadaļu ELEKTRISKAIS SAVIENOJUMS.

Ierīcēm ar barošanas kabeli spailēm vai vadu šķērsgriezumu starp kabeļa stiprinājuma punktu un spailēm jābūt izvietotiem tā, lai noplūdes gadījumā

no tā enkura ļautu izvilkt zem zemējuma kabeļa esošo strāvas vadītāju.

• Ražotājs nav atbildīgs par bojājumiem, kas radušies nepareizas uzstādīšanas vai izmantošanas dēļ.
• Pārbaudiet, vai tīkla strāvas padeve atbilst tai, kas norādīta uz produkta iekšpusē piestiprinātās datu plāksnītes.
• Atvienojošas ierīces jāuzstāda fiksētajā sistēmā saskaņā ar noteikumiem par elektroinstalācijas sistēmām.
• Attiecībā uz I klases ierīcēm pārbaudiet, vai sadzīves barošanas avotam ir piemērots zemējuma savienojums.
• Pievienojiet tvaika nosūcēju dūmvadam, izmantojot piemērotu cauruli. Skatiet iegādājamos piederumus, kas norādīti uzstādīšanas rokasgrāmatā (apļveida caurulēm: minimālais diametrs 120 mm). Notekas cauruļvada garumam jābūt pēc iespējas īsākam.
• Produktu pie elektrotikla pieslēdziet ar daudzpolu slēdzi.
• Jāievēro gaisa ventilācijas noteikumi.
• Nekad nosūcēja ierīci nepievienojiet pie kanāliem, kuros plūst sadegšanas gāzes (sildītāji, kamīni utt.).
• Ja tvaika nosūcēju lieto kopā ar neelektriskām ierīcēm (piemēram, ierīces ar gāzes degliem), telpā jānodrošina pietiekams ventilācijas līmenis, kas nepieļaus jebkādu atpakaļ vērstu izplūstošo izgarojumu plūsmu.

Kad pārtikas gatavošanas ierīci lieto kopā ar citām ierīcēm, kuras izmanto neelektriskus barošanas avotus, lai nepieļautu nosūcēja ierīces radītu izgarojumu iesūkšanu atpakaļ telpā, negatīvais spiediens telpā nedrīkst pārsniegt 4 Pa.

• Gaisu nedrīkst izvadīt caurulē, kurā izvada gāzes vai citu kurināmo veidu ierīču radītos izgarojumus.
• Ja strāvas kabelis ir bojāts, tas jānomaina ražotājam, pilnvarotam servisa centram vai kompetentam tehnikim, lai izvairītos no jebkāda riska vai bīstamas situācijas.
• Ierīces spraudni pievienojiet pie rozetes, kas atbilst spēkā esošajiem noteikumiem un kas atrodas pieejamā vietā.
• Ļoti svarīgi ir ievērot vietējo iestāžu izstrādātos izplūdes gāzu izvadīšanas tehniskos un drošības noteikumus.

BRĪDINĀJUMS: Pirms ierīces uzstādīšanas noņemiet aizsargplēves.

- Izmantojiet tikai ierīces komplektācijā iekļautās skrūves un citus aparātūras elementus.

BRĪDINĀJUMS: Neievietojot skrūves vai stiprinājumus, kā aprakstīts šajā instrukcijā, var rasties elektrošoka risks.

- Tīrīšanas un apkopes darbus nedrīkst veikt bērni, ja vien tos neuzrauga pieaugušais.

• Bērni jāuzrauga, nodrošinot, lai viņi nespēlētos ar ierīci.
• Šo ierīci nedrīkst lietot cilvēki (ieskaitot bērnus) ar ierobežotām psihofizikālajām un maņu spējām vai bez pieredzes un zināšanām, ja vien persona, kas atbild par viņu drošību, viņus rūpīgi neuzrauga un neinstruē par ierīces drošu lietošanu un viņu drošību.
• Šo ierīci var lietot bērni, kas jaunāki par 8 gadiem, un cilvēki ar ierobežotām psihofizikālajām un sensorajām spējām vai ar nepietiekamu pieredzi un zināšanām, ja vien viņi netiek rūpīgi uzraudzīti un instruēti par ierīces drošu lietošanu un ar to saistītajiem apdraudējumiem. Neļaujiet bērniem spēlēties ar ierīci.

BRĪDINĀJUMS: Lietošanas laikā ierīce un tās pieejamās daļas kļūst ļoti karstas.

Ļoti uzmanieties un nepieskarieties rezistoriem.

Ja bērni līdz 8 gadu vecumam netiek nepārtraukti uzraudzīti, tiem jāuzturas pēc iespējas tālāk no ierīces.

• Pēc norādītā perioda veiciet filtru tīrīšanu vai nomainu (aizdegšanās bīstamība). Lūdzu skatīt sadaļu "Tīrīšana un apkope".
• Ja ierīce tiek lietota kopā ar citām gāzes vai cita kurināmā ierīcēm, telpā vienmēr nodrošiniet atbilstošu ventilāciju (neattiecas uz ierīcēm, kas

veic tikai gaisa recirkulāciju telpā).

BRĪDINĀJUMS: Ja virsmai ir plaisas, izslēdziet ierīci, lai izvairītos no elektrošoka riska.

• Neieslēdziet ierīci, ja tai ir saplaisājusi virsma, vai materiāla biezumā ir redzami jebkādi bojājumi.
• Neaiztieciet ierīci ar mitrām rokām vai ķermeņa daļām.
• Produkta tīrīšanai neizmantojiet tvaika tīrīšanas līdzekļus.
• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var pārkarst.
• Izmantojiet atbilstošo komandu, lai izslēgtu plīti pēc lietošanas; nepalaujieties uz trauku sensoriem.

BRĪDINĀJUMS: Lietojot eļļu vai taukus, ir bīstami atstāt plīti bez uzraudzības, jo tas var radīt bīstamu situāciju un izraisīt ugunsgrēku. NEKAD nemēģiniet nodzēst liesmas ar ūdeni, bet izslēdziet ierīci un noslāpējiet liesmas, piemēram, ar vāku vai uguns segu.

BRĪDINĀJUMS: Ēdiena gatavošanas process ir jāuzrauga. Īss gatavošanas process ir nepārtraukti jāuzrauga.

- Ierīce nav paredzēta darbībai ar ārēju taimeri vai atsevišķu tālvadības sistēmu.

BRĪDINĀJUMS: Ugunsgrēka apdraudējums: nelieciet priekšmetus uz gatavošanas virsmām.

• Ierīce jāuzstāda tā, lai ļautu to atvienot no barošanas avota ar atveri starp kontaktiem (3 mm), kas nodrošina pilnīgu atvienošanu III kategorijas pārslodzes apstākļos.
• Ierīci nekad nedrīkst pakļaut atmosfēras iedarbībai (lietus, saule).
• Ierīces ventilācijai jāatbilst ražotāja norādījumiem.
• Glabājiet iepakojumu bērniem un mājdzīvniekiem nepieejamā vietā.
• Tvaika nosūcēji un citi gatavošanas tvaiku nosūcēji degšanas gāzu atgriešanās plūsmas dēļ var pasliktināt tādu ierīču drošu darbību, kurās sadedzina gāzi vai citu degvielu (ieskaitot ierīces, kas atrodas citā vidē). Šīs gāzes var izraisīt saindēšanos ar oglekļa monoksīdu. Pēc tvaika nosūcēja vai jebkura cita gatavošanas tvaika nosūcēja uzstādīšanas pārliecinieties, vai gāzes ierīces pārbaudīja kompetenta persona, lai nodrošinātu, ka nav degšanas gāzu atpakalplūdes.

2. IZMANTOŠANA

• Tvaika nosūcējs ir izstrādāts tikai ēdiena gatavošanas tvaiku aizvadīšanai sadzīves apstākļos.
• Nekad ierīci nelietojiet neparedzētiem mērķiem.
• Taukvāres katli lietošanas laikā nepārtraukti jāuzrauga, jo pārkarsusi eļļa var aizdegties.
• Nelietojiet ierīci ar ārēju taimeri vai atsevišķu attālināti vadāmu sistēmu.
• Lai nepieļautu pārkaršanu, ierīci nekādā gadījumā nedrīkst uzstādīt aiz dekoratīvām durvīm.
• Nekad nestāviet uz ierīces, jo šādi to var sabojāt.
• Karstus katlus un pannas nenovietojiet uz apmales, jo šādi var sabojāt silikona blīvējumus.
• Uz virsmas aizliegts sagriezt pārtikas sastāvdaļas un uzmest smagus priekšmetus. Pa virsmu nevelciet pannas un katlus.

3. TĪRĪŠANA UN APKOPE

• Pirms veicat jebkādu apkopi, izslēdziet vai atvienojiet ierīci no barošanas avota.
• Ja pretsmaku ogles filtrs netiek piegādāts, izpildiet komplektā iekļautās instrukcijas gan par reģenerācijas procedūru, gan par nomaiņas laiku.
• Ja tiek piegādāts pretsmaku ogles filtrs (U tipa) (skat. sadaļu 'Montāžas instrukcijas'), to var atjaunot. Pretsmaku aktivētās ogles filtru var mazgāt un reģenerēt ik pēc 3-4 mēnešiem (vai biežāk, ja tvaika nosūcējs tiek lietots intensīvi), līdz maksimāli 8 reģenerēšanas cikliem (intensīvi lietojot ierīci, ieteicams nepārsniegt 5 ciklus). Lai pasūtītu jaunu filtru (U), lūdzu, sazinieties ar servisa centru.

Reģenerācijas procedūra:

- Mazgāt trauku mazgājamajā mašīnā MAKS. 70°C temperatūrā vai ar rokām karstā ūdenī, nelietojot abrazīvus sūkļus (nelietot mazgāšanas līdzekļus!).

• Žāvēt 2 stundas cepeškrāsnī MAKS. 70°C temperatūrā (ieteicams rūpīgi izlasīt iegādātās cepeškrāsns ekspluatācijas un montāžas instrukcijas).
• Prettauku filtru tīrīšana jāveic ik pēc 2 lietošanas mēnešiem vai biežāk, ja ierīce tiek lietota intensīvi. Filtrus var mazgāt trauku mazgāšanas mašīnā. Režģus nedrīkst mazgāt trauku mazgāšanas mašīnā. (Z).

Vispārīgie ieteikumi

• Nekad nelietojiet abrazīvus sūkļus, metāla sūkļus, sālsskābi vai citus produktus, kas var radīt virsmas skrāpējumus vai pēdas.
• Pārtiku, kas nejauši nokrīt vai uzkrājas uz virsmas, funkcionālajiem un estētiskajiem elementiem, nedrīkst ēst.

Ierīces tīrīšana

• Lai nepieļautu pārtikas piedegšanu uz plīts virsmas, tā pēc katras lietošanas reizes jānotīra. Piekaltušu vai piedegušu pārtiku notīrīt ir daudz grūtāk.
• Ikdienas netīrumu tīrīšanai lietojiet mīkstu drānu vai sūkli ar piemērotu tīrīšanas līdzekli. Ievērojiet ražotāja norādes par izmantojamiem tīrīšanas līdzekļiem. Ieteicams izmantot aizsargājošus tīrīšanas līdzekļus.
• Lai notīrītu piekaltušus netīrumus, piemēram, pienu, kas gatavošanas laikā pārgājis pāri, kamēr plīts vēl ir karsta, lietojiet skrāpi, kas ir paredzēts stikla keramikai. Ievērojiet ražotāja norādes par izmantojamiem skrāpjiem.
• Lai notīrītu cukuru saturošu pārtiku, piemēram, ievārījumu, kas gatavošanas laikā pārgājis pāri, kamēr plīts vēl ir karsta, lietojiet skrāpi, kas ir paredzēts stikla keramikai.

Ja netīrumus uzreiz nenoņemsit, to paliekas var sabojāt stikla keramikas virsmu.

• Lai notīrītu jebkuru izkusušu plastmasu, kamēr plīts vēl ir karsta, lietojiet skrāpi, kas ir paredzēts stikla keramikai. Ja netīrumus uzreiz nenoņemsit, to paliekas var sabojāt stikla keramikas virsmu.
• Notīriet kaļķa plankumus, izmantojot nelielu daudzumu atkaļķošanas šķīduma, piemēram, etiķa vai citrona sulas, kad plīts ir atdzisusi. Pēc tam vēlreiz noslaukiet ar mitru drānu.

4. MĒBELU PRASĪBAS

Lai veiktu uzstādīšanas procedūru, ir obligāti jāievēro lietošanas valstī spēkā esošie likumi, noteikumi, direktīvas un standarti (noteikumi par elektrisko sistēmu drošību, pareizu sastāvdaļu pārstrādi utt.)!

• Starp ierīci un darba virsmu nelietojiet silikona hermētiķus. Plīts virsma ir paredzēta iegremdētai uzstādīšanai virtuves darba virsmā virtuves mezglā, kura platums ir vismaz 600 mm.
• Ja ierīce tiek uzstādīta uz degoša materiāla pamatnes, stingri jāievēro zemsprieguma instalāciju un ugunsaizsardzības vadlīnijas un noteikumi.
• Iebūvētām ierīcēm komponenti (plastmasas materiāli un saplāksnis) jāsamontē ar karstumizturīgām līmēm (minimums 100 °C): nepiemērotu materiālu un līmju izmantošana var izraisīt deformāciju un atdalīšanos.
• Virtuves mezglā jābūt pietiekamai vietai, lai izveidotu ierīces elektriskos savienojumus. Mezgli, kas tiek uzstādīti virs ierīces, jāuzstāda pietiekamā attālumā, kas nodrošina nepieciešamo komfortu darba laikā.
• Ap darba virsmu atļauts uzstādīt dekoratīvas cietkoka apmales (ja minimālais attālums vienmēr atbilst uzstādīšanas rasējumos norādītajiem izmēriem).
• Minimālais attālums starp uzstādītu ierīci un aizmugurē esošu sienu ierīcei ar iegremdētu montāžu ir norādīts uzstādīšanas rasējumā (150 mm līdz sānu sienai, 40 mm līdz aizmugures sienai un 500 mm līdz jebkuriem virs ierīces uzstādītiem mezgliem).
• Lai nepieļautu šķidrumu iekļūšanu starp plīts virsmu un darba virsmu, gar visu plīts virsmas malu pirms uzstādīšanas uzstādiet pielīmējamo blīvējumu.

5. ELEKTROINSTALĀCIJA

BRĪDINĀJUMS: Visi elektriskie savienojumi jāveic pilnvarotam uzstādītājam.

• Ievērojiet savienojuma shēmu (atrodas produkta apakšpusē).
• Šai ierīcei ir "Y" tipa savienojums, ieteicams izmantot 5 x 2,5 mm² H05V2V2-F barošanas kabeli, VIENFĀZES un DIVFĀZES savienojumam: minimālais vadītāja šķērsgriezums: 2,5 mm². Strāvas kabeļa ārējais diametrs: min 8 mm - maks. 12 mm.
• Pieslēguma spailēm iespējams piekļūt, ja noņem savienošanas kārbas vāku.
• Pārliecinieties, ka sadzīves elektrobarošanas parametri (spriegums, maksimālā jauda un strāva) atbilst attiecīgajiem ierīces parametriem.
• Pievienojiet ierīci, kā parādīts uzstādīšanas rokasgrāmatā (saskaņā ar tīkla sprieguma standartiem, kas ir spēkā valsts līmenī).

Sadzīves tehnikas utilizācija

Simbols uz produkta vai tā iepakojuma norāda, ka produktu nedrīkst izmest kopā ar parastajiem sadzīves atkritumiem. Produkts jānodod utilizācijai centrā, kas specializējas elektrisko un elektronisko komponentu pārstrādē. Nodrošinot šī produkta pareizu utilizāciju, jūs palīdzēsiet novērst iespējamās negatīvās sekas videi un veselībai, kas citādi varētu rasties, atbrīvojoties no produkta nepareizi. Lai iegūtu sīkāku informāciju par šī produkta pārstrādi, sazinieties ar pašvaldības iestādēm, vietējo atkritumu savākšanas dienestu vai veikalu, kurā iegādājāties produktu.

Ierīce atbilst elektrisko un elektronisko ierīču bīstamo vielu lietojuma samazināšanas un atkritumu utilizācijas direktīvai 2012/19/ES.

Iepakojuma materiālu utilizācija

Materiāli ar simbolu pārstrādājami. Atbrīvojieties no iepakojuma pārstrādei piemērotos savākšanas konteineros.

Enerģijas taupīšana

Gatavošanas laikā katru dienu varat ietaupīt enerģiju, ievērojot tālāk sniegtos padomus.

• Sildot ūdeni, izmantojiet tikai nepieciešamo daudzumu.
• Ja iespējams, traukus vienmēr pārklājiet ar vāku.
• Pirms gatavošanas zonas aktivizēšanas novietojiet pannu.
• Novietojiet mazākās pannas uz mazākajām gatavošanas zonām.
• Novietojiet traukus tieši gatavošanas zonas centrā.
• Izmantojiet atlikušo siltumu, lai uzturētu ēdienu siltu vai izkausētu.

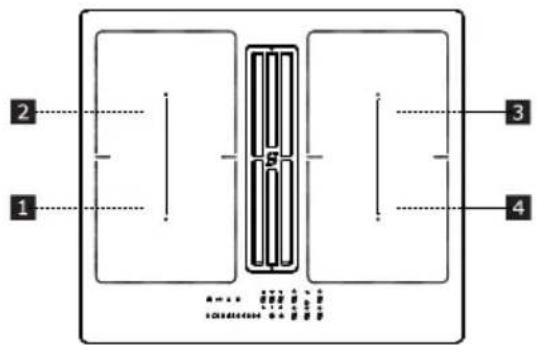

1	Viena gatavošanas zona (220x197 mm) 2100 W, ar 3000 W pastiprinātāja funkciju
2	Viena gatavošanas zona (220x197 mm) 2100 W, ar 3000 W pastiprinātāja funkciju
3	Viena gatavošanas zona (220x197 mm) 2100 W, ar 3000 W pastiprinātāja funkciju
4	Viena gatavošanas zona (220x197 mm) 2100 W, ar 3000 W pastiprinātāja funkciju
5	Vadības panelis
6	lesūkšanas režgis
1 + 2	Kombinējamā gatavošanas zona (220 x 395 mm) 3000 W, ar pastiprinātāja funkciju 3700 W.
3 + 4	Kombinējamā gatavošanas zona (220 x 395 mm) 3000 W, ar pastiprinātāja funkciju 3700 W.

RĀDĪTĀJI

Trauka klātbūtnes noteikšana

Katra gatavošanas zona ir aprīkota ar sistēmu, kas nosaka trauka klātbūtni uz plīts.

Atklāšanas sistēma spēj atpazīt traukus ar magnetizējamu pamatni, kas piemēroti izmantošanai uz indukcijas plītīm. Ja darbības laikā trauks tiek noņemts vai tiek izmantots nepiemērots trauks, displejā parādās simbols.

Atlikušā karstuma indikators

Atlikušā siltuma indikators ir drošības funkcija, kas norāda, ka gatavošanas zonas virsmas temperatūra joprojām ir 50°C vai augstāka, un tādēļ, pieskaroties tai ar kailām rokām, tā var izraisīt apdegumus. Attiecīgās gatavošanas zonas cipars norāda H.

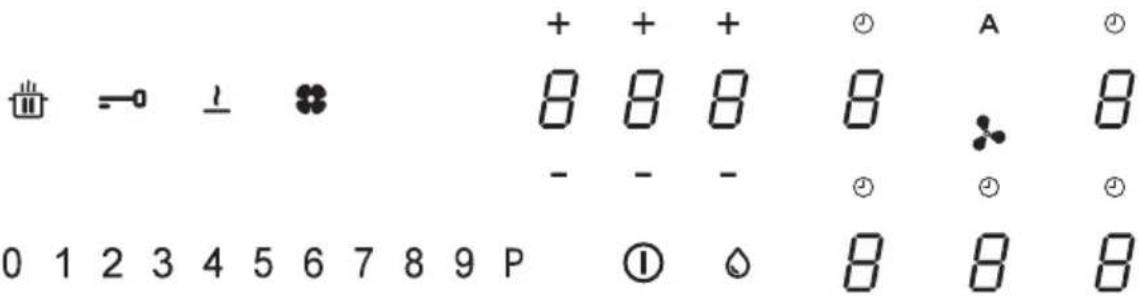

8. VADĪBAS PANELIS

1	leslēgts/IZSLēgts
2	Prettauku filtra piesātinājuma indikators
3	Gatavošanas zonas jaudas līmeņa indikators
4	Tvaika nosūcēja jaudas līmeņa indikators
5	Tvaika nosūcēja taimera vadība
6	Tvaika nosūcēja vadības zonas simbols
7	Gatavošanas zonas taimera vadība
8	Taimera pārvaldības zona
9	Aktivētās ogles filtra piesātinājuma indikators
10	Funkcijas poga ‘Izbeigšana’
11	Funkcijas poga ‘Blokēšana’
12	Funkcijas poga 'Pārtraukt'
13	Bīdāma tastatūra
A	Funkcijas poga ‘Automātisks’

Gatavošanas zonas var aktivizēt, nospiežot attiecīgo ciparu. Cipars iedegas intensīvāk, lai apstiprinātu darbību. Kad trauks ir novietots uz vienas no 4 gatavošanas zonām, plīts automātiski nosaka tā klātbūtni un iedegas atbilstošais cipars, lai to aktivizētu.

Ja uz plīts nav trauka vai citu priekšmetu, cipari nav redzami.

Vadības panelī atlasāmās funkcijas vienmēr ir tās, kas ir redzamas, bet deg ar nelielu intensitāti. Atlasiet funkcijas, pieskaroties attiecīgajam simbolam.

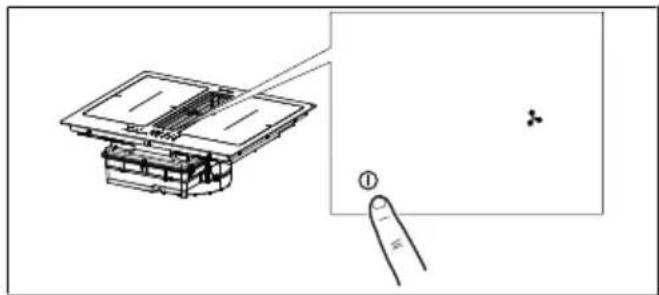

Ierīces ieslēgšana:

Lai aktivizētu ierīces funkcijas, piespiediet un turiet 2 sekundes ieslēgšanas/izslēgšanas pogu.

Šajā brīdī plīts ir ieslēgta, taču visas gatavošanas zonas un tvaika nosūcējs nedarbosies. Ja plīts netiks lietota, tā pēc 20 sekundēm izslēgsies.

Uzmanību: Drošības nolūkos plīti vienmēr var ieslēgt ar ieslēgšanas/izslēgšanas pogu.

Uzmanību: Vadības panelī visas atlasāmās funkcijas vienmēr būs izgaismotas/redzamas, un tās vienmēr būs vienīgās, kuras var aktivizēt.

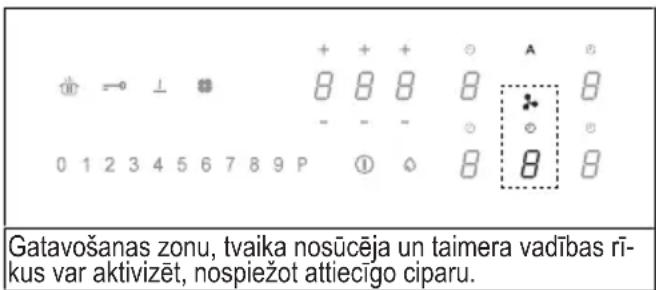

Gatavošanas zonu, tvaika nosūcēja un taimera vadības rīkus var aktivizēt, nospiežot attiecīgo ciparu.

Apstiprinot darbību, attiecīgais cipars tiks izgaismots daudz intensīvāk.

9. JAUDAS IEROBEŽOJUMS

Pirmo reizi pievienojot ierīci mājas tīklam, uzstādītājam jāiestata gatavošanas zonu jauda, pamatojoties uz mājas elektriskās sistēmas faktisko jaudu.

Ja tas nav nepieciešams, plīti var ieslēgt tieši, izmantojot I vai arī izpildiet tālāk aprakstīto procedūru, lai piekļūtu izvēlnei.

Pirms procedūras veikšanas ieteicams izlasīt visu sadaļu.

Pievienojiet plīti mājas tīklam.

1. Visi cipari iedegas dažas sekundes, pēc tam nodziest un mirgo tikai.
2. Nospiediet un turiet nospiestus gatavošanas zonas ciparus, kas norāda 5.
3. Turot nospiestu, sāciet nospiest zonas ciparus pretēji pulksteņrādītāja kustības virzienam.

Kreisais aizmugurējais cipars norāda numuru, kas norāda izvēlnes veidu. Kreisais priekšējais cipars norāda skaitli, kas ir atkarīgs no atlasē norādītajiem parametriem.

Atlasiet ciparu ar un barošanas joslā nospiediet "8".

Atlasiet kreiso priekšējo ciparu un izvēlieties pareizo iestatījumu.

Specifikācijas skatiet zemāk redzamajā tabulā:

Vērtība baro-šanas joslā	KW	Piezīme
0 7,4		Standarta sākotnējie iestatījumi
1 4,5
2 3,5
3 2,8

Kad pareizā vērtība ir ievadīta, apstipriniet, pieskaroties un turot①

10. PLĪTS FUNKCIJAS

Bērnu drošības ierīce	Šī funkcija novērš iekārtas nejaušu darbību
	Lai aktivizētu: ja uz plīts ir trauks, nospiediet un 3 sekundes turiet atbilstošo ciparu. Ja uz plīts nav neviena trauka, 3 sekundes nospiediet un turiet vienu no 5 cipariem (nav redzams) blakus punktamkreisajā pusē. Atlaidiet un bīdiet pirkstu no 0 līdz 9 gar barošanas joslu, kurā parādīta darbības secība. Visi cipari norādaAprakstītās darbības jāveic 10 sekunžu laikā.
	Lai deaktivizētu: nospiediet un 3 sekundes turiet vienu no 5 gatavošanas zonas cipariem. Atlaidiet un bīdiet pirkstu no 9 līdz 0 gar barošanas joslu, parādot darbības secību.Aprakstītās darbības jāveic 10 sekunžu laikā.
Bloķēšana	Lietošanas laikā ir iespējams bloķēt plīts funkcijas, piemēram, plīts tīrīšanai. Funkcija paliek aktīva pat tad, ja plīts ir izslēgta un atkal ieslēgta.Strāvas padeves pārtraukuma gadījumā šī funkcija tiek deaktivizēta.
	Lai aktivizētu: nospiediet un turiet nospiestu 1 sekundi.
	Lai deaktivizētu: nospiediet
Pastiprinātāja funkcija	Katru gatavošanas zonu var iestatīt uz papildu jaudas līmeni līdz 5 minūtēm.
	Lai aktivizētu: izvēlieties vienu no 4 gatavošanas zonām un barošanas joslā atlasiet vērtību “P”. At-bilstošais cipars norāda.
	Lai deaktivizētu: barošanas joslā atlasiet vienu no citām iespējamām vērtībām.
Gatavošanas zonas taimeris	Taimeris ľauj izslēgt noteiktu gatavošanas zonu noteiktā laika beigās.Gatavošanas zonas var ieprogrammēt atseviški, jo katrai no tām ir savs taimeris.
	Lai aktivizētu: Darbojoties gatavošanas zonai, nospiediet, lai pieklūtu taimera pārvaldības komandām šai zonai.3 cipari norāda “0 0 0”. Nospiediet “+” vai “-”, lai iestatītu taimera atpakalskaitīšanu.Stundas - desmitās daļas - minūtesLai apstiprinātu iestatīto laiku, 10 sekundes nekam nepieskarieties.Atpakalskaitīšanas beigās cipari tiek atiestatīti un tiek izdots akustiskais signāls. Šo funkciju var apturēt, nospiežot jebkuru pogu.Ja taimeris ir aktīvs vairākām gatavošanas zonām, 3 cipari vienmēr norāda taimeri, kas ir vistuvāk laika beigām.
	Lai deaktivizētu: darbojoties gatavošanas zonai, nospiediet, lai pieklūtu šīs zonas taimera pārvaldības komandām.Iestatiet trīs ciparus uz “0 0 0”, izmantojot “+” vai “-”, vai nospiediet ieslēgšanas/izslēgšanas pogu.
Taimeris (vispārīgs pielietojums)	Trauksmes signāla taimeris vispārējai lietošanai.
	Lai aktivizētu: ieslēdziet plīti, pārbaudot, vai nav aktīvu trauku vai gatavošanas zonu.Taimera vadības komandu 3 cipari norāda “- - -”.Nospiediet ciparu, lai pieklūtu taimera izvēlnei un parādītu “0 0 0”.Nospiediet “+” vai “-”, lai iestatītu taimera atpakalskaitīšanu.Stundas - desmitās daļas - minūtesLai apstiprinātu iestatīto laiku, 10 sekundes nekam nepieskarieties.Atpakalskaitīšanas beigās cipari tiek atiestatīti un tiek izdots akustiskais signāls. Šo funkciju var apturēt, nospiežot jekkuru pogu.Atkārtojiet iepriekš minētās darbības, lai mainītu atpakalskaitīšanas vērtību.
	Lai deaktivizētu: ieslēdziet plīti, pārbaudot, vai nav aktīvu trauku vai gatavošanas zonu.Nospiediet ciparu, lai pieklūtu taimera izvēlnei, un izmantojiet “+” un “-”, lai displeju iestatītu uz “0 0 0”-”, vai nospiediet ieslēgšanas/izslēgšanas pogu.
Funkcija ‘lzbeigšana’	Lai aktivizētu: izvēlieties vienu no 4 gatavošanas zonām un nospiediet[IMAGE]Atlasītās zonas cipars norāda[IMAGE]
	Lai deaktivizētu: nospiediet vai nospiediet [IMAGE]
Funkcija ‘Sildīšana’	Šo funkciju izmanto, lai trauku sasildītu līdz maksimālajai jaudai, pirms turpināt gatavot izvēlētajā līmenī. Laika intervāls, kurā gatavošanas zona tiek turēta ar maksimālo jaudu, ir atkarīgs no galīgā iestatītā gatavošanas līmeņa. Skatīt tabulu:
	Jaudas līmenis Taimeris (sekundēs)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Nav pieejams
	P Nav pieejams
	Lai aktivizētu, ar trauku uz plīts un izvēlēto gatavošanas zonu, nospiediet un 3 sekundes turiet barošanas josla izvēlēto vērtību (no 1 līdz 8). Atbilstošās gatavošanas zonas displejā norādīts “A”.Ir iespējams paaugstināt gatavošanas līmeni, bet tā samazināšana šo funkciju deaktivizē.To var arī deaktivizēt, 3 sekundes pieskaroties attiecīgās gatavošanas zonas pogai.
Funkcija 'Pauze'	Šī funkcija lauj apturēt/restartēt jebkuru aktīvo darbību uz plīts, samazinot gatavošanas zonā pie-ejamo jaudu un atiestatot visas funkcijas. Ja funkcija 'Pauze' netiek deaktivizēta 10 minūšu laikā, plīts automātiski izslēdzas.
	Lai aktivizētu: ja plīts virsma un gatavošanas zona ir izvēlēta, nospiediet un vismaz 1 sekundi turiet funkciju 'Pauze' [icon]isi displeji norāda . [icon]
	Lai deaktivizētu: nospiediet un turiet nospiestu 1 sekundi , [icon]tā mirgo. 10 sekunžu laikā no-spiediet jebkuru citu pogu. Funkcija tiek deaktivizēta, un plīts turpina darboties ar iepriekšējiem iestatījumiem.
Funkcija 'Atsaukt'	Šo funkciju izmanto, lai atsauktu plīts darbības iestatījumus nejaušas izslēgšanās vai pēkšņas strā-vas pārtraukuma gadījumā.
	Kad plīts izslēdzas, ieslēdziet to 6 sekunžu laikā, pieskaroties , poga mirgo [icon]sekundes Nospiediet pogu, lai atgūtu iepriekš iestatītās funkcijas. Lai apstiprinātu darbību, tiek izdots pīk-stiens.
Kombinētais režīms (funkcija ‘tilts’)	Šī funkcija lauj savienot 2 gatavošanas zonas, lai tās izmantotu un kontrolētu kā vienu lielāku gata-vošanas zonu. Tas piedāvā iespēju izmantot traukus ar platāku pamatni. Gatavošanas zonas, kuras var izvēlēties šai funkcijai, ir tikai kreisās un labās puses.
	Lai aktivizētu/deaktivizētu: vienlaicīgi nospiediet kreisās vai labās gatavošanas zonas ciparus, lai izvēlētos 2 zonas, kuras jāapvieno, līdz parādās cipars , kas norāda, ka funkcija ir aktivizēta. Otrs cipars tiek izmantots jaudas līmeņa iestatīšanai.
Funkcijas 'AUTOMĀ-TISKS' "A"	Pēc noklusējuma, ieslēdzot plīti/tvaika nosūcēju, pēdējais tiek aktivizēts automatātiskajā režīmā un spilgti iedegas gaismas diode “A”. Tvaika nosūcējs sāk darboties, ja gatavošanas zonu jauda ir lielāka par "1". To var deaktivizēt, piespiežot gaismas diodi “A”, kas darbību apstiprina, augstu spilgtumu nomainot ar aptumšotu spilgtumu. To var deaktivizēt, jaudas jošlā nospiežot vērtību, kas lielāka par "1". Sīs izmainas apstiprina gaismas diode “A”, kas apgaismojuma intensitāti nomaina no spilgtas un zemu intensitāti.To atkal var aktivizēt, nospiežot gaismas diodi “A”, kas tiks spoži izgaismots.

11. GATAVOŠANAS TABULA

Jaudas līmenis	Gatavošanas metode Izmantošanas veids
1	Atkausēšana, maiga sildīšana Sviests, šokolāde, želātīns, mērces
2	Atkausēšana, maiga sildīšana Sviests, šokolāde, želātīns, mērces
3	Uzkarsēt līdz temperatūrai Rīsi
4	Ilgstoša gatavošana, sabiezējums, sautējums Dārzeni, kartupeļi, mērces, augļi, zivis
5	Ilgstoša gatavošana, sabiezējums, sautējums Dārzeni, kartupeļi, mērces, augļi, zivis
6	Ilgstoša gatavošana, sautēšana Pasta, zupas, sautēta gaļa
7	Viegla cepšana Kartupeļu rosti (pankūkas), omletes	rīvēti un cepti ēdieni, desa
8	Cepšana, cepšana dzilā tauku peldē Gaļa, kartupeļu čipsi
9	Ātrā fritēšana augstā temperatūrā	Steiki
P	Ātra sildīšana	Verdošs ūdens

12. TVAIKA NOSŪCĒJA FUNKCIJAS

“9”	Jaudas joslā nospiediet “9” un iestatiet INTENSIVE 1 apgriezienus. Sis iestatījums darbosies 10 minūtes. Pēc šī laika beigām sistēma automātiski atgriezīsies iepriekš iestatītajā apgriezienu režīmā. To deaktivizē, izvēloties citus apgriezienus.
“P”	Jaudas joslā divas reizes piespiediet,“9” (lai iesta-tītu INTENSIVE 2 apgriezienus). Sis iestatījums darbosies 5 minūtes. Pēc šī laika beigām sistēma automātiski atgriezīsies iepriekš iestatītajā apgrie-zienu režīmā. To deaktivizē, izvēloties citus apgrie-zienus.
Funkci-ja Aizture	Šī funkcija būs pieejama tikai tad, ja būs deaktivi-zēts automātiskais režīms. Automātiskais režīms tiek deaktivizēts, nospiežot “A”. Piespiediet tvaika nosūcēja ciparu un jaudas zonā iestatiet apgriezienus. Piespiediet tvaika nosūcēja ciparu, kas parāda "CL", taču maina laika atskaiti. Sī iestatījuma ie-priekš iestatītā vērtība ir 15 minūtes.Taimera simbolsLai pēc tvaika nosūcēja cipara izvēles iestatītu lai-ka atskaiti, piespiediet taimera vadības ciparu.
	Prettauku filtra apkopes simbolsPrettauku filtra tīrīšanas signālu parāda gaismas diode. Sis signāls vienmēr ir aktivizēts.
	Aktīvās ogles filtra apkopes simbolsPēc noklusējuma tvaiku filtrs ir iestatīts kanāla režī-mā. Kad nav novietota nekāda slodze, lai aktivizētu tvaika nosūcēju, piespiediet tvaika nosūcēja vadī-bas rīkus. Vēlreiz piespiediet un turiet piespiestu ci-paru uz 5 sekundem, lai:Aktivizētu ogles filtru:Ogles (pretsmaku) filtra simbols ieslēdzas uz 1 se-kundi.Ogles filtra deaktivizēšana:Ogles (pretsmaku) deaktivizēšanas simbols mirgos divas reizes.Pēc aktivizēšanas ikona ieslēgsies tad, kad būs jā-veic ogles (pret-smaku) filtra apkope.Ogles filtra atiestatīšana un reaktivēšanaPēc filtra apkopes veiciet šādas darbības:piespiediet pogu un turiet 5 sekundes. - Prettauku filtra gaismas diode izslēdzas un atkal tiek uzsākta laika atskaite.piespiediet pogu un turiet 5 sekundes. - Pretsmaku filtra gaismas diode izslēdzas un atkal tiek uzsākta laika atskaite.

13. LIETOTĀJA IZVĒLNES PIELĀGOŠANA

Pirms procedūras veikšanas ieteicams izlasīt visu sadalu.– Nospiediet .1– Nospiediet vēlreiz un turiet nospiestu 3 sekundes.– Poga nirgot.– Nospiediet un turiet nospiestu : gādvošanas zonas cipari norāda[IMAGE]– Turot nospiestu , sāciet spiest gatavošanas zonas ciparu, virzoties pulksteņrādītāja virzienā, sākot no priekšpuses uz kreiso pusi.Aizmugurējais kreisais cipars pārmainus norāda skaitlis no 2 līdz 7 norāda izvēlnes kodu.Kreisais priekšējais cipars norāda skaitli, kas ir atkarīgs no atlasē norādītajiem parametriem.– Nospiediet kreiso aizmugurējo ciparu.– Barošanas joslā atlasiet numuru, lai pieklūtu izvēlnes kodam.– Nospiediet kreiso priekšējo ciparu.– Barošanas joslā atlasiet numuru, lai atlasītu vērtību.Specifikācijas skatiet zemāk redzamajā tabulā:
Izvēl-neskods	Apraksts Vērtība
U2	Pogu skaņas skaluma pārval-dības izvēlne.	0 - skaņa izslēgta1 - min.3 - maks.
U3	Taimera zvana skaluma pār-valdības izvēlne.	0 - skaņa izslēgta1 - min.3 - maks.
U4	Displeja spilgtuma līmeņa pārvaldības izvēlne.	0 - maks.9 - min.
U5	Ātpakalskaitīšanas animāci-jas pārvaldības izvēlne.	0 - animācija deakti-vizēta1 - animācija aktivi-zēta
U6	Panorāmas klātbūtnes atpa-zīšanas funkcijas izvēlne.	0 - aktivizēta1 - deaktivizēta
U7	Izvēlne, lai pārvaldītu atpa-kaļskaitīšanas beigas.	0 - nepārtraukta mir-gošana un izslēgša-na1 - desmit reižu mir-gošana un izslēgša-na2 - vienas reizes mir-gošana un izslēgša-na
– Kad pareizā vērtība ir ievadīta, apstipriniet, pieskaroties un turot nospiestu 2 sekundes.– Lai izietu no izvēlnes nesaglabājot, nospiediet .Ja netiek veiktas nekādas darbības, lietotāja izvēlne tiks aizvērta pēc 1 minūtes.

14. JAUDAS PĀRVALDĪBAS FUNKCIJA

Šis produkts ir aprīkots ar elektroniski vadāmu jaudas pārvaldības funkciju.

Šī funkcija kontrolē maksimālās jaudas piegādi 3700 W starp kombinētajām gatavošanas zonām (kreisajā un labajā pusē), optimizējot enerģijas sadali un izvairoties no sistēmas pārslodzes.

Lai to paveiktu, kopējā jauda tiek nepārtraukti uzraudzīta un nepieciešamības gadījumā tiek samazināta. Ja kopējo nepieciešamo jaudu padot nav iespējams, vadības elements cita gatavošanas zonas elementa iepriekš definēto jaudu nekavējoties samazinās līdz līmenim, kas būs zem attiecīgās jaudas līknes līmeņa. Šādā veidā netiks pārsniegta 16 A patērējamā strāva.

Šādā gadījumā ģenerators pēdējo, ar lietotāja saskarni nosūtīto komandu pieņems ar augstāko prioritāti, un, ja tas būs nepieciešams, samazinās citam gatavošanas elementam iepriekš aktivizētos iestatījumus.

Jaudas pārvaldības funkcija pirmo tiek aktivizēta, ja tiks konstatēts uz gatavošanas elementa novietots trauks.

Piemērs:

Ja 1. gatavošanas zonai ir izvēlēts papildu jaudas līmenis (palielinājums) (P), 2. gatavošanas zona vienlaikus nevar pārsniegt 9. jaudas līmeni un tiks automātiski ierobežota.

15. ROKASGRĀMATA PAR TRAUKU IZMANTOŠANU

Kādus traukus lietot

Izmantojiet tikai traukus ar feromagnētisku pamatni, kas piemēroti lietošanai indukcijas plītīs:

• čuguns
• emaljēts tērauds
• oglekļa tērauds
• nerūsējošais tērauds (pat ne pilnībā)
• alumīnijs ar feromagnētisko pārklājumu vai pamatne ar feromagnētisko plāksni

Lai pārliecinātos par trauka piemērotību, pārbaudiet, vai ir redzams simbols

(parasti tas ir apzīmogots apakšā). Jūs varat arī novietot magnētu netālu no trauka pamatnes. Ja tas tiek pievilkts, tas nozīmē, ka trauks ir izmantojams uz indukcijas plīts.

Lai nodrošinātu optimālu efektivitāti, vienmēr izmantojiet traukus ar plakanu pamatni, kas var vienmērīgi sadalīt siltumu. Pamatne, kas nav pilnīgi līdzena, var ietekmēt enerģijas un siltuma vadīšanu.

Kā izmantot traukus

Minimālais katla/pannas diametrs dažādām gatavošanas zonām.

Lai nodrošinātu plīts pareizu darbību, traukam jāaptver viens vai vairāki atskaites punkti, kas norādīti uz plīts virsmas, un tam jābūt ar piemērotu minimālo diametru.

Vienmēr izmantojiet gatavošanas zonu, kas vislabāk atbilst trauka pamatnes diametram.

Gatavošanas zonas	Trauka pamatnes diametrs
	Min. ∅ (ieteicamais)	Maks. ∅ (ieteica-mais)
Kombinēts pa kreisi/pa labi	190 mm	230 mm
Viens kreisais/labais	110 mm	190 mm

Tukši katli/pannas vai ar plānu pamatni

Uz plīts nelietojiet tukšus katlus/pannas vai ar plānu pamatni, jo tas neļaus jums kontrolēt temperatūru vai automātiski izslēgt gatavošanas zonu, ja temperatūra ir pārāk augsta, riskējot sabojāt trauku vai plīts virsmu.

Ja tas notiek, nekam nepieskarieties un uzgaidiet, līdz visi komponenti atdziest. Ja parādās kļūdas ziņojums, skatiet sadaļu “Problēmu novēršana”.

Padomi/ieteikumi

Troksnis darbības laikā

Aktivizējot gatavošanas zonu, jūs varat dzirdēt īsu dūcienu. Šī parādība ir raksturīga stikla keramikas gatavošanas zonām un neietekmē ne ierīces darbību, ne tās kalpošanas laiku. Troksnis var būt atkarīgs no izmantotā trauka. Spēcīgu traucējumu gadījumā ieteicams nomainīt trauku.

1. PROBLĒMU RISINĀJUMS

Klūdas kods	Apraksts lespējamais klūdas cēlonis Risinājums
"Akustiskais signāls iedarbināšanas laikā. Nav redzams klūdas kods"	Tvaika nosūcēja vadība nedarbojas	Bojāts LIN kabelis, vai tas ir slikti pievienots pie elektronikas plates.	Pārbaudīt savienojumu / nomainīt LIN kabeli.
ER03	Plīts izslēdzas pēc 10 sekundēm.	Tīka konstatēta nepārtraukta pogu aktivizēšana.Ūdens vai trauks uz vadības paneļa.	Nonemietūdeni vai trauku no stikla keramikas virsmas un no vadības paneļa.
ER21	Plīts izslēdzas.	Elektronisko komponentu iekšējā temperatūra ir pārāk augsta.	Laujiet plītij atdzist.Pārbaudiet, vai plītij ir pietiekama ventilācija.Ja klūda joprojām pastāv, sazinieties ar pēcpārdošanas servisu.
E2	Attiecīgā gatavošanas zona tiek izslēgta.	Trauks tukšs vai nederīgs.Trauka vai stikla keramikas virsmas temperatūra ir pārāk augsta.Elektronisko komponentu temperatūra ir pārāk augsta.	Laujiet plītij atdzist.Izmantojiet atbilstošu trauku.Nesildīt tukšus traukus.
E3	Attiecīgā gatavošanas zona tiek izslēgta.	Nepiemērots trauks.Trauks zaudē magnētiskās īpašības un var sabojāt indukcijas plīti.	Izmantojiet atbilstošu trauku.Klūda automātiski izzūd pēc 8 s, un gatavošanas zonu var izmantot vēl- reiz.Turpmāku klūdu gadījumā trauks ir jānomaina.Ja klūda joprojām pastāv, sazinieties ar pēcpārdošanas servisu.
E6	Gatavošanas zona neie-slēdzas.	Barošanas avota spriegums un/vai frekvence ir ārpus diapazona.	Pārbaudiet tikla spriegumu un/vai frekvenci.Ja nepieciešams, sazinieties ar pēcpārdošanas servisu.
E8	Gatavošanas zonas izslē-dzas.	Ventilatora klūme.Ventilatoru bloķē putekļi vai pavedie-ni.	Iztīriet ventilatoru un nonemiet visus svešķermeņus.Ja klūda joprojām pastāv, sazinieties ar pēcpārdošanas servisu.
E4E5E7E9ER20ER22ER31ER36ER42ER47EAEH	Atvienojiet plīti no strāvas padeves.Uzgaidiet dažas sekundes, pēc tam pievienojiet plīti atkal barošanas avotam.Ja problēma joprojām pastāv, sazinieties ar servisa centru un norādiet klūdas kodu, kas parādās dis-plejā.

17. TEHNISKIE DATI

Produkta identifikācija

Tips: 4300

Modelis: GALILEO SMART BK A600

Modelis: GALILEO SMART BK F600 + KIT LL H80

Lūdzu, skatīt identifikācijas plāksnīti, kas piestiprināta pie produkta apakšdaļas.

Ražotājs nepārtraukti veic produktu uzlabojumus. Tādēļ šīs instrukcijas teksts un attēli var tikt mainīti bez iepriekšēja brīdinājuma.

Plašāka informācija par tehniskajiem parametriem ir pieejama tīmekļa vietnē www.faberspa.com

MODELIS GAL	LEO SMART BKF600 + KIT LL H80
	GALILEO SMART BKA600
Maksimālā kopējā jauda (plīts + tvaika nosūcējs)	7,62 Kw (pamata iestatījums)
Maksimālā kopējā jauda (plīts + tvaika nosūcējs)	4,72 kW
Maksimālā kopējā jauda (plīts + tvaika nosūcējs)	3,72 kW
Maksimālā kopējā jauda (plīts + tvaika nosūcējs)	3,02 kW

1,2 Elastīga gatavošanas zona 1 + 2 tilta3,4 Elastīga gatavošanas zona 3 + 4 tilta
Parametrs Vērtība Izmēri (mm)
Darba izmēri	-600 × 520 (P x D)

1,2 Elastīga gatavošanas zona 1 + 2 tilta3,4 Elastīga gatavošanas zona 3 + 4 tilta
Parametrs Vērtība Izmēri (mm)
Barošanas spriegums / frekvence	220-240 V, 50 Hz; 220V, 60 Hz 2N~ 380-415V, 50 Hz;2N~ 380 V, 60 Hz
Elektriskie un sildelementu parametri
Gatavošanas zona1, 2, 3, 4	2100 W; 'Power Boost':3000 W	210 x 190
Elastīgi lietojamagatavošanas zona1+2, 3+4	3000 W; 'Power Boost':3700 W	210 x 390

Parametrs Vērtība Izmēri (mm)
Ierīces svars	21 kg
Gatavošanas zonu skaits	4
Siltuma avots	indukcija

18. APKOPE - REMONTS UN ATBILSTĪBA

– Nodrošiniet, lai elektrisko sastāvdaļu apkopi veiktu tikai ražotājs vai pēcpārdošanas serviss. – Nodrošiniet, lai bojātu elektrisko kabeļu nomaiņu veiktu tikai ražotājs vai pēcpārdošanas serviss.

Sazinoties ar servisa nodaļu, lūdzu, sagatavojiet šādu informāciju:

• Kļūmes veids – ierīces modelis (Art. Nr./kods) – Sērijas numurs (S.N.)

Šī informācija ir norādīta identifikācijas plāksnītē. Šī identifikācijas plāksnīte ir piestiprināta ierīces apakšdaļā.

Informācija par produktu saskaņā ar regulu Nr. 66/2014

Atsauces standarti:

EN/IEC 60350-2

EN/IEC 50564

CE

Šī ierīce ir projektēta, ražota un pārdota saskaņā ar EEK direktīvām.

LT

1. DROŠĪBAS INFORMĀCIJA
