KÄYTTÖOHJE The Galileo Smart 60 FABER

Oman turvallisuuden ja laitteen oikeaoppisen toiminnan takaamiseksi lue tämä opas huolellisesti ennen asennusta ja käyttöönottoa. Pidä nämä ohjeet aina laitteen mukana, myös siinä tapauksessa, että sitä ei enää käytetä tai että se luovutetaan kolmansille osapuolille. On tärkeää, että käyttäjät tuntevat kaikki laitteiston toiminnan ja turvallisuuden ominaisuudet. Näissä keittotasoissa on EMC- ja EMF-direktiivien mukaiset induktiojärjestelmät, eikä niiden pitäisi aiheuttaa häiriötä muille elektroniikkalaitteille. Sydämentahdistimen tai muiden elektroniikkalaitteiden käyttäjien tulee kysyä neuvoa omalta lääkäriltä tai implantoidun laitteen valmistajalta häiriöalttiuden määrittämiseksi.

⚠️ Sähköliitännät edellyttävät pätevän teknikon toimia. Ennen sähköliitännän tekemistä tutustu osioon SÄHKÖLIITINTÄ.

Jos laitteessa on virtajohto, liitti- met tai johdinten läpimitta joh- don kiinnityskohdan ja liitinten välillä tulee toteuttaa siten, että maajohtimen ylävirrassa oleva

jännitteinen johdin voidaan irrottaa, mikäli se tulee ulos kiinnityksestään.

• Valmistaja ei ole vastuussa vahingoista, joihin on syynä virheellinen asennus tai käyttö.
• Tarkista, että verkkojännite vastaa tuotteen sisäpuolelle kiinnitetyssä kilvessä kerrottua jännitettä.
• Katkaisulaitteet tulee asentaa kiinteään laitteistoon joh-dotusjärjestelmiä koskevien standardien mukaisesti.
• Luokan I laitteiden tapauksessa tarkista, että kotitalouden syöttöverkossa on soveltuva maadoitusliitäntä.
• Liitä imulaite savuhormiin sopivalla putkella. Käytä viitteenä varusteita, jotka voidaan ostaa ja jotka on kerrottu asennusoppaassa (pyöröputkien vähimmäishalkaisija 120 mm). Poistoputken tulee olla mahdollisimman lyhyt.
• Liitä tuote sähköverkkoon moninapaisen kytkimen kautta.
• Ilmanpoistoa koskevia mää-räyksiä on noudatettava.
• Älä liitä imulaitetta poistoputkiin, joihin tulee palamishöyryjä (lämmittimet, takat jne.).
• Jos liesituuletinta käytetään muiden kuin sähkölaitteiden kanssa (esim. kaasupolttimet), on taattava huoneen riittävä ilmanvaihto poistokaasujen palaamisen estämiseksi. Kun keittolaitetta käytetään yhdessä muiden kuin

sähkölaitteiden kanssa, huo- neen negatiivinen paine ei saa olla korkeampi kuin 4 Pa, jotta keittolaite ei ime savua takaisin huoneeseen.

• Ilmaa ei saa poistaa hormiin, jota käytetään kaasua tai muuta polttoainetta käyttävi-en laitteiden savuhormina.
• Jos virtajohto on vaurioitunut, pyyydä valmistajaa, valtuutettua huoltokeskusta tai pätevää teknikkoa vaihtamaan se kaikenlaisten riskien tai vaaratilanteiden välttämiseksi.
• Kytke laitteen pistoke voi-massa olevien määräysten mukaiseen pistorasiaan saa-vutettavissa olevassa koh-dassa.
• Savunpoistoa koskevien teknisten ja turvallisuustietojen suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia määräyksiä.
  VAROITUS: Ennen lait-teen asennusta poista suojakalvot.
• Käytä ainoastaan laitteen mukana toimitettuja ruuveja ja muita rautatavaroita.
  VAROITUS: Jos ruuveja tai kiinnityslaitteita ei asenneta näiden ohjeiden mukaisesti, vaarana on sähköiskut.
• Lasten ei tule tehdä puhdistus- ja huoltotoimenpiteitä, ellei aikuinen valvo heitä.
• Lapsia tulee valvoa sen var-mistamiseksi, etteivät he leiki

laitteella.

• Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on rajoittuneet psykofyysiset tai aisteihin liittyvät kyvyt tai joilla ei ole kokemusta ja tietoa, ellei heitä valvota tarkkaan ja ellei heidän turvallisuudestaan vastuussa oleva henkilö opasta heitä laitteen turvalliseen käyttöön.

- Tätä laitetta saavat käyttää vähintään 8-vuotiaat lapset tai henkilöt, joiden psykofyysiset tai aisteihin liittyvät kyvyt ovat rajoittuneet tai joilla ei ole riittävästi tietoa tai kokemusta, mikäli heitä valvotaan asianmukaisesti ja heitä opastetaan laitteen turvalliseen käyttöön ja annetaan tietoa laitteen käyttöön liittyvistä vaaroista. Älä anna lasten leikkiä laitteella.

VAROITUS: Laite ja sen kosketettavissa olevat osat kuumentuvat käytön aikana hyvin paljon.

Ole tarkkana, ettet koske vas-tuksiin.

Pidä alle 8-vuotiaat lapset etäällä laitteesta, ellei heitä valvota jatkuvasti.

• Puhdistaja/tai vaihda suodat-timet määrätyn ajan kuluttua (tulipalovaara). Katso kappa-letta Huolto ja puhdistus.
• On suositeltavaa taata huo-neen asianmukainen ilman-kierto, jos laitetta käytetään yhdessä kaasulla tai muilla polttoaineilla toimivien laittei-den kanssa (ei koske laitteita,

jotka vain kierrättävät ilmaa huoneessa).

VAROITUS: Jos pinnassa on halkeamia, sammuta laite sähköiskujen vaaran välttämiseksi.

• Älä kytke laitetta toimintaan, jos pinnassa on säröjä tai materiaalin paksuudessa näkyy vikaa.
• Älä koske laitteeseen käsillä tai muilla kehonosilla, jotka ovat märkiä.
• Älä käytä höyrypuhdistimia laitteen puhdistukseen.
• Älä aseta keittotason pinnalle metalliesineitä, kuten veitsiä, haarukoita, lusikoita ja kansia, sillä ne voivat ylikuumentua.
• Käytä soveltuvaa ohjainta sammuttaaksesi keittotason käytön jälkeen: älä luota katti- loiden antureihin.

VAROITUS: Keittotason var-tioimatta jättäminen on vaarallista, kun käytetään öljyä tai ras-vaa, sillä tuloksena voi olla vaaratilanne ja tulipalo. Älä KOS-KAAN yritä sammuttaa mahdollisia liekkejä vedellä. Sammuta laite ja tukehduta liekit esimer-kiksi kannella tai sammutus-peitteellä.

VAROITUS: Kypsennysprosessia täytyy valvoa. Lyhyttä kypsennysprosessia täytyy valvoa jatkuvasti.

- Laitetta ei ole suunniteltu käytettäväksi ulkoisella ajastimella tai erillisellä kauko-ohjausjärjestelmällä.

VAROITUS: Tulipalovaara: älä laske esineitä keittopinnoille.

• Laite tulee asentaa siten, että sähkövirransyöttö voidaan katkaista avaamalla koskettimet (3 mm) siten, että katkaisu sujuu täydellisesti luokan III ylikuormitusolosuhteissa.
• Laitetta ei tule koskaan altistaa ilmaston olosuhteille (sade, aurinko).
• Laitteen ilmanvaihdon tulee vastata valmistajan antamia ohjeita.
• Pidä pakkaukset lasten ja kotieläinten ulottumattomissa.
• Keittiön liesituulettimet ja muut ruoanlaitossa syntyvän savun poistolaitteet voivat vaarantaa kaasua tai muuta polttoainetta polttavien laitteiden turvallisen toiminnan (mukaan lukien muissa tiloissa olevat laitteet) polttokaasujen takaisinvirtauksen vuoksi. Nämä kaasut voivat johtaa häkämyrkytykseen. Keittiön liesituulettimen tai minkä tahansa ruoanlaiton savujen poistolaitteen asennuksen jälkeen varmista, että pätevä henkilö testaa kaasulaitteet sen takaamiseksi, että polttokaasuja ei pääse virtaamaan takaisin.

2. KÄYTTÖ

• Imulaite on suunniteltu ainoastaan ruoanlaiton hajujen poistamiseen kotitalouskäytössä.

• Älä missään tapauksessa käytä laitetta muuhun tarkoitukseen.

• Friteerauskeittimiä tulee valvoa koko ajan käytön aikana, sillä kuumentunut öljy voi syttyä palamaan.

• Älä käytä laitetta ulkopuolisella ajasti-mella tai erillisellä kaukosäätimellä.
• Ylikuumenemisen välttämiseksi laitetta ei saa asentaa koristeoven taakse.
• Älä nouse laitteen päälle, se voi vahingoittua.
• Silikoniliitosten vahingoittumisen välttämiseksi älä aseta kehyksen päälle kuumia keittoastioita.
• Älä leikkaa tai valmista ruokia pinnalla äläkä anna kovien esineiden pudota sen päälle. Älä vedä kattiloita tai astioita pinnalla.

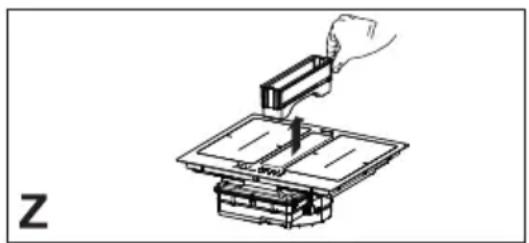

3. PUHDISTUS JA HUOLTO

• Sammuta laite tai kytke se irti sähkövirransyötöstä ennen mitään huolto-toimenpiteitä.
• Jos hajunpoiston hiilisuodatin ei kuu-lu toimitukseen, noudata pakkauksen mukana annettuja ohjeita regeneroin-timenettelyä ja vaihtoaikoja varten.

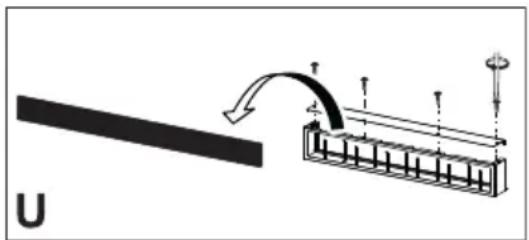

• Jos hajunpoiston hiilisuodatin toimitetaan, ja se on tyyppiä (U) (katso asennusohjeita), se voidaan regeneroida. Aktiivihiihihajusuodatin voidaan pestä ja regeneroida 3–4 kuukauden välein (tai useammin, jos liesituuletinta käytetään paljon), enintään 8 uudistuskertaa (jos liesituuletinta käytetään paljon, on suositeltavaa, ettei ylitetä 5 kertaa). Ota yhteys huoltoon uuden suodattimen (U) tilaamiseksi.

• Pese astianpesukoneessa enintään 70°:n lämpötilassa tai käsin lämpi-mässä vedessä. Älä käytä hankaus-sieniä (äläkä pesuaineita!).
• Kuivaa uunissa enintään 70°:n lämpötilassa 2 tunnin ajan (on suositeltavaa lukea huolellisesti uunin käyttöopas ja asennusohjeet).
• Rasvasuodattimet täytyy puhdistaa aina 2 kuukauden käytön jälkeen tai useammin, jos laitetta käytetään paljon. Ne voidaan pestä astianpesukoneessa. Älä pese ritilöitä astianpesukoneessa. (Z).

• Älä koskaan käytä hankaussieniä, teräsvillaa, suolahappoa tai muita tuotteita, jotka saattavat naarmuttaa pintaa tai jättää siihen jälkiä.
• Vahingossa keittotason pinnalle pu-donneita tai toiminnallisiin tai koristeosiin kerääntyneitä elintarvikkeita ei saa käyttää.

Laitteen puhdistaminen

• Puhdista keittotaso jokaisen käytön jälkeen mahdollisten ruoanjäänteiden palamisen välttämiseksi. Kiinni tarttuneen ja palaneen lian puhdistaminen on vaikeampaa.
• Puhdista jokapäiväinen lika pehmeäl- lä liinalla tai sienellä ja sopivalla pesuaineella. Noudata käytettävän pesuaineen suhteen valmistajan suosituksia. On suositeltavaa käyttää suojaavia pesuaineita.
• Poista kiinnitarttunut lika, esimerkiksi ylikuohunut maito, lasikeraamiselle pinnalle tarkoitetulla kaapimella. Noudata käytettävän kaapimen suhteen valmistajan suosituksia.
• Poista sokeria sisältävät ruoat, esi- merkiksi ylikuohunut hillo, lasikeraa- miselle pinnalle tarkoitetulla kaapi-

mella keittotason ollessa vielä lämmin. Muussa tapauksessa jäänteet voivat vahingoittaa lasikeraamista pintaa.

• Poista mahdollinen sulanut muovi lasikeraamiselle pinnalle tarkoitetulla kaapimella. Muussa tapauksessa jäänteet voivat vahingoittaa lasikeraamista pintaa.
• Poista kalkkitahrat pienellä määrällä kalkinpoistoliuosta, esimerkiksi etikkaa tai sitruunamehua, kun keittotaso on jäähtynyt. Puhdista uudelleen kostealla liinalla.

4. HUONEKALUJA KOSKEVAT VAATIMUKSET

Asennusmenetelmässä tulee noudattaa käyttömaassa vallitsevia lakeja, määräyksiä, direktiivejä ja standardeja (kuten sähkölaitteiden turvallisuutta ja osien oikeaoppista kierrätystä koskevia asetuk-sia)!

• Älä käytä silikonitiivistysainetta laitteen ja työtason välille. Keittotaso on tarkoitettu asennettavaksi keittiön työtasoon vähintään 600 mm leveän keittiökaapin päälle.
• Jos laite asennetaan tulenaran materiaalin päälle, on noudatettava tarkkaan ohjeistusta sekä pienjännitettä ja paloturvallisuutta koskevia määräyksiä.
• Kalusteeseen asennettavien yksiköiden tapauksessa osat (muovimateriaalit ja vaneripuu) tulee asentaa kuumuutta kestävillä liima-aineilla (väh. 100 °C): soveltumattomien liima-aineiden ja materiaalin käyttö voi johtaa vääntymiseen ja irtoamiseen.

• Keittiökalusteessa täytyy olla riittävästi tilaa laitteen sähköliitäntöjä varten. Laitteen yläpuolella olevat kaapit on asennettava etäisyydelle, joka sallii riittävästi tilaa mukavaa työskentelyä varten.

• Työtason reunassa olevat kovaa puu-ta olevat koristereunat laitteen takana ovat sallittuja, kunhan minimietäisyys vastaa aina asennuskuvissa näkyviä arvoja.

• Asennetun laitteen ja takaseinän minimietäisyys näkyy kalusteeseen asennettavan laitteen asennuskuvassa (150 mm sivuseinä, 40 mm takaseinä ja 500 mm mahdolliset yläpuolella olevat kalusteet).
• Nesteiden vuotamisen estämiseksi keittotason kehyksen ja työtason väliin, sijoita ennen asennuksen aloittamista keittotason koko ulkoreunaan toimitettu liimautuva tiiviste.

5. SÄHKÖLIITÄNTÄ

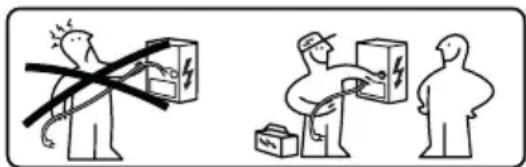

VAROITUS: Kaikki sähköliitännät edellyttävät valtuutetun asentajan toimia.

• Noudata kytkentäkaaviota (sijaitsee tuotteen alapuolella).
• Tässä laitteessa on Y-tyyppinen lii-täntä. Suosituksena on käyttää virta-johtoa H05V2V2-F, jonka koko on 5 x 2,5 mm² ja YKSI- ja KAKSIVAIHElii-täntää: johdinten vähimmäisläpimitta: 2,5 mm². Virtajohdon ulkohalkaisija: väh. 8 mm - maks. 12 mm.
• Liittimiin päästään irrottamalla liitäntäkotelon kansi.
• Tarkista, että kodin sähköjärjestelmän ominaisuudet (jännite, maksimiteho ja virta) ovat laitteen kanssa yhteensopivat.
• Liitä laite asennusoppaassa näytetyllä tavalla (noudata kansallisia verkko-jännitettä koskevia viitestandardeja).

Varoitus! Älä hitsaa johtoja!

6. YMPÄRISTÖÄ KOSKEVAT HUOMIOT

Kodinkoneiden hävittäminen

Tuotteessa tai pakkauksessa oleva symboli osoittaa, että tuotetta ei saa hävittää tavallisten kotitalousjätteiden mukana. Tuote tulee hävittää sähkö- ja elektroniikkalaitteiden kierrätykseen erikoistuneessa keskuksessa. Kun varmistetaan, että tämä tuote hävitetään oikeaoppisesti, voidaan ennaltaehkäistä mahdolliset kielteiset ympäristö- ja terveysvaikutukset, joihin soveltumaton hävittäminen voisi johtaa. Jos tahdot tarkkoja tietoja tämän tuotteen hävittämisestä, käänny kuntasi virkailijoiden, paikallisen jätehuollon tai tuotteen myymälän puoleen.

Laite vastaa direktiiviä 2012/19/EU, joka koskee sähkö- ja elektroniikkalaitteissa käytettyjen vaarallisten aineiden vähentämistä ja hävittämistä.

Pakkausmateriaalien hävittäminen

Symbolilla varustetut materiaalit voidaan kierrättää. Hävitä pakkausmateriaalit viemällä ne asianmukaisiin kierrätysastioihin.

Energiansäästö

Energiaa on mahdollista säästää päivittäin kypsennyksen aikana noudattamalla seuraavassa annettuja vinkkejä.

• Kun vesi lämmitetään, käytä vain tarvittavaa määrää vettä.
• Jos mahdollista, peitä kattilat aina kannella.
• Ennen keittotason aktivoimista aseta kattila paikoilleen.
• Laita pienet kattilat pienille keitto-alueille.
• Aseta kattilat suoraan keittoalueen keskelle.

- Käytä jälkilämpöä pitääksesi elintarvikkeet lämpiminä tai sulattaaksesi ne.

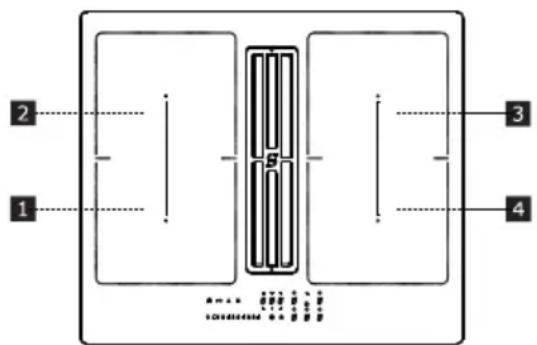

7. TUOTTEEN KUVAUS

1	Yksi keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
2	Yksi keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
3	Yksi keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
4	Yksi keittoalue (220x197 mm) 2100 W, jossa 3000 W:n Booster-tehotoiminto
5	Ohjauspaneeli
6	Imuritilä
1 + 2	Yhdistettävissä oleva keittoalue (220 x 395 mm) 3000 W, jossa 3700 W:n Booster-tehotoiminto.
3 + 4	Yhdistettävissä oleva keittoalue (220 x 395 mm) 3000 W, jossa 3700 W:n Booster-tehotoiminto.

MERKKIVALOT

Kattilan tunnistaminen

Jokainen keittoalue on varustettu järjestelmällä, joka tunnistaa kattilan läsnäolon keittotasolla.

Tunnistusjärjestelmä kykenee tunnistamaan kattilat, joiden pohja on magnetisoiva ja soveltuu induktiokeittotasoilla käytettäväksi.

Jos kattila otetaan pois käytön aikana tai käytetään soveltumatonta kattilaa, näyttöön ilmestyy symboli.

Jälkilämmön osoitin

Jälkilämmön osoitin on turvallisuustoiminto, joka ilmoittaa, että keittoalueen pinnan lämpö on yhä vähintään 50 °C,

joten se voi johtaa palovammoihin pal- jain käsin koskettaessa. Vastaavan keit- toalueen numeronäytössä näkyy ^H

8. OHJAUSPANEELI

1	Päällä/pois päältä
2	Rasvasuodattimen kyllästymisen osoitin
3	Keittoalueen tehotason osoitin
4	Imulaitteen tehotason osoitin
5	Imulaitteen ajastimen hallinta
6	Imulaitteen ohjainten alueen symboli
7	Keittoalueen ajastimen hallinta
8	Ajastimen hallinnan alue
9	Aktiivihiilisuodattimen kyllästymisen osoitin
10	Sulatustoiminnon näppäin
11	Lukitustoiminnon näppäin
12	Taukotoiminnon näppäin
13	Liukunäppäimistö
A	Automaattisen toiminnon näppäin

Keittoalueet voidaan aktivoida painamalla viitettä. Numeronäytön valo voimistuu toimenpiteen vahvistamiseksi.

Kun asetetaan kattila yhdelle 4:stä keit- toalueesta, keittotaso tunnistaa sen vä- littömästi ja numeronäyttö valaistuu sen aktivoimiseksi.

Jos keittotasolla on kattiloita tai muita esineitä, numeronäyttö ei näy.

Ohjauspaneelilla valittavissa olevat toiminnot ovat aina ne, jotka näkyvät, mutta joiden voimakkuus on alhainen. Valitse toiminnot koskettamalla vastaavaa symbolia.

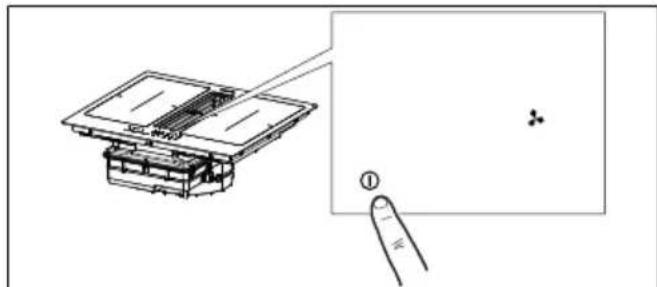

Laitteen käynnistäminen:

Pidä virtapainiketta painettuna 2 sekuntia tason käynnistämiseksi ja toimintojen aktivoimiseksi.

Nyt taso on päällä, mutta kaikkien keittoalueiden ja liesituulettimen teho on nolla. Taso sammu automaattisesti kun se on käyttämättä 20 sekuntia.

Huomio: Turvallisuussyistä taso voidaan aina sammuttaa virtapainikkeesta.

Huomio: Ohjauspaneelissa valittavissa olevat toiminnot ovat aina valaistut/näkyvät ja vain ne voidaan aktivoida.

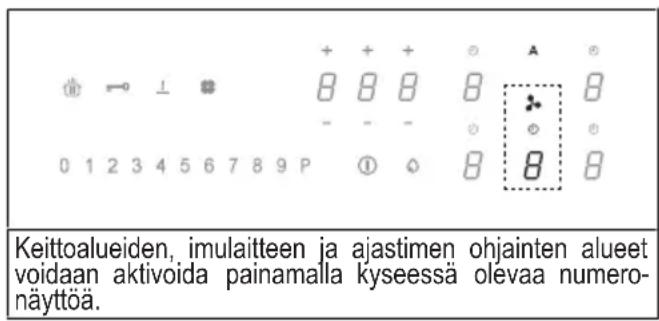

Keittoalueiden, imulaitteen ja ajastimen ohjainten alueet voidaan aktivoida painamalla kyseessä olevaa numero-näyttöä.

Numeronäytön syttyminen kirkkaaksi vahvistaa sen.

9. TEHON RAJOITUS

Kun laite liitetään ensimmäistä kertaa kodin sähköverkkoon, asentajan tulee asettaa keittoalueiden teho kotitalouden sähkölaitteiston todellisen kapasiteetin perusteella.

Jos tämä ei ole tarpeen, on mahdollista laittaa keittotaso suoraan päälle kohdasta Ⓐ tai vaihtoehtoisesti noudattaa alla kerrottua menetelmää valikkoon siirtymiseksi.

Ennen menetelmän suorittamista tutustu koko kappaleeseen.

Liitä keittotaso verkkovirtaan.

1. Kaikki numeronäytöt valaistuvat muutamaksi sekunniksi ja sammuvat sitten, jolloin vain ⚙ jää vilkku-maan.

2. Paina ja pidä painettuna ,jolloin keittoalueiden numeronäytöt näyttävät

3. Pidä painettuna symbolia ja ala painaa alueiden numeronäyttöjä vastapäivään.

3 8 8 2 4 8 8 1

Takana vasemmalla oleva numeronäyttö osoittaa kohtaa ja numeroa, joka kertoo valikkotyypin. Edessä vasemmalla oleva numeronäyttö näyttää numeron, joka riippuu valinnassa annetuista parametreistä.

Valitse numeronäyttö kohdasta [ja pai-na tehopalkin numeroa "8".

Valitse edessä vasemmalla olema nu- meronäyttö ja valitse oikeaoppinen ase- tus.

Katso seuraavaa taulukkoa asetuksia varten:

Tehopalkin ar-vo	KW	Huomiot
0 7,4		Alun vakioasetus
1 4,5
2 3,5
3 2,8

Kun oikea arvo on annettu, vahvista koskettamalla ja pitämällä painettuna symbolia ①

		+	+	+	∅	A	∅
		8	8	8	8		8
		-	-	-	∅	∅	∅
		0	1	2	3	4	5
Lapsilukko	Tämä toiminto estää laitteiston käytön vahingossa.
	Toiminto laitetaan päälle näin: jos keittotasolla on kattila, paina ja pidä painettuna 3 sekunnin ajan vastaavaa numeronäyttöä. Jos keittotasolla ei ole kattilaa, paina ja pidä painettuna 3 sekunnin ajan yhtä 5 numeronäytöstä (eivät näy) vasemmalla kohdan vieressä. Vapauta ja liu'uta sormea 0:sta 9:ään tehopalkilla, joka näyttää toimintasarjan. Kaikissa numeronäytössä näkyy Kuvailut toimenpiteet tulee suorittaa loppuun 10 sekunnin kuluessa.
	Pois päältä ottamiseksi: paina ja pidä painettuna 3 sekunnin ajan yhtä keittoalueen 5:stä numero- näytöstä. Vapauta ja liu'uta sormea 9:stä 0:aan tehopalkilla, joka näyttää toimintasarjan. Kuvailut toimenpiteet tulee suorittaa loppuun 10 sekunnin kuluessa.
Lukitus	Voit lukita keittotason toiminnot käytön aikana esimerkiksi keittotason puhdistamiseksi. Toiminto py- syy voimassa, vaikka keittotaso sammutettaisiinkin ja käynnistettäisiin sitten uudelleen. Jos virta katkeaa, toiminto kytkeytyy pois päältä.
	Päälle laittaminen: paina —0 ja pidä sitä painettuna 1 sekunnin ajan.
	Pois päältä ottaminen: paina —0.
Boost-tehotoiminto	Jokainen keittoalue voidaan asettaa lisätehotasolle enintään 5 minuutin ajaksi.
	Päälle laittaminen: valitse yksi 4:stä keittoalueesta ja valitse "P"-arvo tehopalkista. Vastaava nume- ronäyttö näyttää P.
	Pois päältä ottaminen: valitse yksi muista mahdollisista tehopalkin arvoista.
Keittoalueiden ajastin	Ajastimesta voidaan sammuttaa tietty keittoalue asetetun ajan pääyttyä. Keittoalueet voidaan ohjelmoida yksittäin, sillä kullakin niistä on oma ajastin.
	Päälle laittaminen: Kun keittoalue on toiminnassa, paina päästäksesi kyseisen alueen ajastimen hallinnointiohjaimiin.3 numeronäytössä näkyy "0 0 0". Paina "+" tai "-" asettaaksesi ajastimen lähtölaskennan.Tunnit - Kymmenesosat - MinuutitÄlä koske mihinkään 10 sekuntiin asetetun ajan vahvistamiseksi.Kun lähtölaskenta on päättynyt, numeronäytöt nollaantuvat ja äänimerkki kuuluu. Toiminto voidaan keskeyttää painamalla mitä tahansa näppäintä.Jos ajastin on päällä useamman keittoalueen kohdalla, 3 numeronäyttöä osoittavat aina ajastinta, jonka aika on loppumassa ensin.
	Pois päältä ottaminen: kun keittoalue on toiminnassa, paina päästäksesi kyseisen alueen ajastimen hallinnoinnin ohjaimiin.Aseta kolme numeronäyttöä kohtaan "0 0 0 " käyttämällä komentoja "+" tai "-" tai paina virtanäp-päintä.
Ajastin (yleinen)	Hälytyksellä varustettu ajastin yleistä käyttöä varten.
	Päälle laittaminen: laita keittotaso päälle ja tarkista, ettei paikalla ole kattiloita tai päällä olevia keit- toalueita.Ajastimen hallinnan ohjainten 3 numeronäyttöä näyttävät "-- -.Paina numeronäyttöä siirtyäksesi ajastimen valikkoon ja nähdäksesi lukemat "0 0 0".Paina "+" tai "-" asettaaksesi ajastimen lähtölaskennan.Tunnit - Kymmenesosat - MinuutitÄlä koske mihinkään 10 sekuntiin asetetun ajan vahvistamiseksi.Kun lähtölaskenta on päättynyt, numeronäytöt nollaantuvat ja äänimerkki kuuluu. Toiminto voidaan keskeyttää painamalla mitä tahansa näppäintä.Toista kuvaillut toimenpiteet muokataksesi lähtölaskennan arvoa.
	Pois päältä ottaminen: laita keittotaso päälle ja tarkista, ettei paikalla ole kattiloita tai keittoalueita, jotka ovat päällä.Paina numeronäyttöä siirtyäksesi ajastimen valikkoon ja käytä kohtia "+" ja "-" asettaaksesi näyt- töön "0 0 0" "-" tai paina virtanäppäintä.
Sulatustoiminto	Päälle laittaminen: valitse yksi 4:stä keittoalueesta ja painaValitun alueen numeronäytössä näkyy
	Pois päältä ottaminen: paina tai paina .
Lämmitystoiminto	Tätä toimintoa käytetään kattilan lämmittämiseksi enimmäisteholla ennen kuin jatketaan kypsen- nystä valitulla tasolla. Ajanjakso, jonka verran keittoaluetta pidetään enimmäisteholla, riippuu lopul- lisesta asetetusta kypsennystasosta. Katso taulukkoa:
	Tehotaso Ajastin (sekunnit)
	1	48
	2 144
	3 230
	4 312
	5 408
	6 120
	7 168
	8 216
	9 Ei saatavilla
	P Ei saatavilla
	Päälle laittamiseksi, kun keittotasolla on kattila ja keittoalue on valittuna, paina ja pidä painettuna 3 sekunnin ajan valittua arvoa (välillä 1–8) tehopalkista. Valitun keittoalueen näytössä näkyy "A".Voit lisätä keittotasoa, mutta vähentämällä sitä toiminto kytkeytyy pois päältä.Voit kytkëä sen pois päältä myös siten, että kosketat kyseessä olevan keittoalueen näppäintä ja pi- dät sifä painettuna 3 sekunnin ajan.
Taukotoiminto	Tästä toiminnosta voit keskeyttää/käynnistää uudelleen minkä tahansa keittotasolla päällä olevantoiminnon vähentämällä keittoalueella saatavissa olevaa tehoa ja nollaamalla kaikki toiminnot. Jostaukotoimintoa ei oteta pois päältä 10 minuutin kuluessa, keittotaso sammuu automaattisesti.
	Päälle laittaminen: Kun keittotasolla on kattila ja keittoalue on valittuna, paina ja pidä painettunataukotoiminnon näppäintä Uahintään 1 sekunnin ajan. Kaikissa näytössä näkyy .
	Pois päältä laittaminen: paina ja pidä painettuna Usekunnin ajan, kunnes se vilkkuu. Paina mi-tä tahansa muuta näppäintä 10 sekunnin kuluessa. Toiminto kytketään pois päältä, ja keittotaso jat-kaa edellisillä asetuksilla.
Muistitoiminto	Tätä toimintoa käytetään keittotason toiminta-asetusten palauttamiseen muistista siinä tapaukses-sa, että virta katkesi tahattomasti tai äkillisesti.
	Kun keittotaso sammuu, mutta se laitetaan päälle 6 sekunnin kuluessa koskettamalla symbolia Ⓔ, näppäin Ukkuu 6 sekunnin ajan. Paina näppäintä pala Uaksesi aiemmin asetetut toi-minnot. Piippausääni kuuluu toimenpiteen vahvistamiseksi.
Yhdistelmätila ("silta"-ti-la)	Tästä toiminnosta voidaan yhdistää 2 keittoaluetta niiden käyttämiseksi ja hallinnoimiseksi yhtenälaajempana keittoalueena. Tämä tarjoaa mahdollisuuden käyttää kattiloita, joiden pohja on suurem-pi.Tästä toiminnosta valittavissa olevat keittoalueet ovat ainoastaan vasemmalla ja oikealla oleva alueet.
	Päälle/pois päältä laittamiseksi: paina samanaikaisesti vasemman- tai oikeanpuoleisten keittoaluei-den numeronäyttöjä valitaksesi 2 aluetta, jotka liitetään sillaksi, kunnes näkyviin tulee numeronäyttö Osoittaen, että toiminto on kytketty päälle. Toista numeronäyttöä käytetään tehotason asettami-seksi.
AUTO-toiminto "A"	Kun keittotaso/imulaite käynnistetään, esimääritettynä asetuksena liesituuletin käynnistyy auto-maattitavassa ja merkkivalo "A" syttyy kirkkaana. Liesituuletin käynnistyy, jos keittoalueiden teho onsuurempi kuin "1".Se poistetaan käytöstä painamalla merkkivaloa "A", ja sen vahvistaa valon kirkkauden muutos, jokatulee kirkkaasta himmeåksi. Se voidaan poistaa käytöstä myös painamalla tehopalkilla arvoa, jokaon suurempi kuin "1", ja sen vahvistaa valon "A" kirkkauden muutos kirkkaasta himmeåksi.Se käynnistetään uudelleen painamalla merkkivaloa "A", joka tulee kirkkaaksi.

11. KYPSENNYSTAULUKKO

Tehotaso	Kypsennystapa Käyttö
1	Sulattaminen, kevyt lämmittäminen Voi, suklaa, liivate, kastikkeet
2	Sulattaminen, kevyt lämmittäminen Voi, suklaa, liivate, kastikkeet
3	Kuumenna sopivaan lämpötilaan Riisi
4	Hyvin pitkä kypsennys, sakeutus, hauduttaminen Vihannekset, perunat, kastikkeet, hedelmät, kala
5	Hyvin pitkä kypsennys, sakeutus, hauduttaminen Vihannekset, perunat, kastikkeet, hedelmät, kala
6	Hyvin pitkä kypsennys, hauduttaminen Pasta, keitot, haudutettu liha
7	Kevyt paistaminen	Röstiperunat, omeletit, leivitetyt ja paistetut ruoat, makkara
8	Paisto, uppopaisto Liha, ranskalaiset perunat
9	Nopea paistaminen korkeassa lämpötilassa	Pihvit
P	Nopea lämmitys	Veden keittäminen

12. IMULAITTEEN TOIMINNOT

Keittoalueiden, imulaitteen ja ajastimen ohjainten alueet voidaan aktivoida painamalla kyseessä olevaa numero-näyttöä.

"9"	Paina tehopalkista "9" asettaaksesi nopeuden TEHONOPEUS 1. Tämä asetus on ajastettu 10 minuutiksi. Kun tämä aika on kulunut, järjestelmä palaa automaattisesti aikaisemmin asetettuun nopeuteen. Se poistuu käytöstä, kun valitaan muu nopeus.
"P"	Paina tehopalkilla kaksi kertaa "9" asettaaksesi nopeuden TEHONOPEUS 2. Tämä asetus on ajastettu 5 minuutiksi. Kun tämä aika on kulunut, järjestelmä palaa automaattisesti aikaisemmin asetettuun nopeuteen. Se poistuu käytöstä, kun valitaan muu nopeus.
Toi-mintoViive	Toiminto on käytettävissä vain, jos automaattinen tapa poistetaan käytöstä. Automaattitila kytkeytyy pois päältä painettaessa "A".Paina imulaitteen numeronäyttöä ja aseta nopeus tehopalkilla.Paina ajastimen numeronäyttöä, jossa näkyi CL, mutta jossa alkaa laskenta, joka on jo asetettu 15 minuuttiin.
	Ajastimen symboliKun imulaitteen numeronäyttö on valittu, paina ajastimen hallinnan numeronäyttöä laskennan asettamiseksi.
	Rasvasuodattimen huollon symboliRasvasuodattimen puhdistustarpeen näyttää merkkivalo, ja se on aina käytettävissä.
	Hiilisuodattimen huollon symboliEsimääritettynä asetuksena liesituuletin on imutavassa. Laite sammutettuna paina liesituulettimen kytkimien numeronäyttöä imulaitteen aktivoimiseksi. Paina numeronäyttöä uudelleen 5 sekuntia seuraavia toimintoja varten:Hiilisuodattimen aktivoiminen:Hiilisuodattimen (hajusuodatin) symboli syttyy 1 sekunniksi.Hiilisuodattimen poistaminen käytöstä:Hiilisuodattimen (hajusuodatin) symboli vilkkuu kaksi kertaa.Aktivoimisen jälkeen kuvakkeen syttyminen osoittaa, että on huollettava hiilisuodatin (hajusuodatin).Hiilisuodattimen palauttaminen ja uudelleenaktivointiKun suodatin on huollettu:paina 5 sekuntia painiketta . - Rasvasuodattimen merkkivalo sammuu, ja laskenta alkaa alusta.paina 5 sekuntia painiketta . - Hajusuodattimen merkkivalo sammuu, ja laskenta alkaa alusta.

13. KÄYTTÄJÄVALIKON MUOKKAUS

Ennen menetelmän suorittamista tutustu koko kappalee-seen.- Paina .1-Paina uudelleen je pidä painettuna 3 sekunnin ajan.- Näppäin alkaa vilkkua.- Paina ja pidä painettuna jolloin keittoalueiden numeronäytöt näyttävät. - Pidä painettuna kohtaa jaila painaa keittoaluei-den numeronäyttöjä myötäpäivään. Aloita etuvasem-malta.
Takana vasemmalla oleva numeronäyttö osoittaa vuorotel- len kohtaa ja numeroa välillä 2–7, joka kertoo valikko-koodin.Edessä vasemmalla oleva numeronäyttö näyttää numeron, joka riippuu valinnassa annetuista parametreistä.- Paina vasenta takanumeronäyttöä.- Valitse tehopalkin numero siirtyäksesi valikon koo-diin.- Paina vasenta etunumeronäyttöä.- Valitse tehopalkin numero valitaksesi arvon.Katso seuraavaa taulukkoa asetuksia varten:
Vali-kon koodi	Kuvaus	Arvo
U2	Näppäinten äänenvoimak- kuuden hallinnointivalikko.	0 - Ääni pois käytös-tä1 - Min.3 - Maks.
U3	Minuuttilaskurisummerin ää- nenvoimakkuuden hallinnoin- tivalikko.	0 - Ääni pois käytös-tä1 - Min.3 - Maks.
U4	Näytön kirkkaustason hallin- nointivalikko.	0 - Maks.9 - Väh.
U5	Lähtölaskennan animaation hallintavalikko.	0 - Animaatio pois käytöstä1 - Animaatio käytös-sä
U6	Kattilan läsnäolon tunnistus- toiminnon valikko.	0 - Päällä1 - Pois
U7	Lähtölaskennan päätymisen hallintavalikko.	0 - Jatkuva vilkkuminen ja sammuminen1 - Kymmenen vilkkumista ja sammuminen2 - Yksi vilkkuminen ja sammuminen
– Kun oikea arvo on annettu, vahvista koskettamalla kohtaa ja pitämällä sitä painettuna 2 sekunnin ajan.– Jos tahdot poistua valikosta tallentamatta, paina .Jos et tee mitään, käyttäjävalikko sulkeutuu 1 minuutin kuluttua.

Tässä tuotteessa on elektronisesti ohjattu tehonhallintatoiminto.

Tämä toiminto hallinnoi 3700 W:n enim-mäistehon antoa yhdistelmäkeittoalueiden (vasen puoli ja oikea puoli) välillä optimoimalla tehon jakautumisen ja estäen järjestelmän ylikuormitustilanteet.

Tätä varten kokonaistehoa valvotaan jatkuvasti ja tarvittaessa sitä vähennetään. Ellei ole mahdollista tuottaa vaadittua kokonaistehoa, valvontaelementti vähentää esimääritetyn asetuksen mukaisesti toisen kypsennyselementin tehoa tehokäyrän välittömästi alemmalle tasolle, jotta ei ylitetä 16 A:n ottovirtaa.

Tässä tapauksessa generaattori huomioi käyttöliittymän viimeisen ensisijaisen komennon ja tarvittaessa alentaa toisen kypsennyselementin aikaisemmin aktivoituja asetuksia.

Tehonhallintatoiminto aktivoituu heti kun kypsennyselementin päällä havaitaan kattila.

Esimerkki:

Jos keittoalueelle 1 valitaan lisätehotaso (boost) (P), keittoalue 2 ei voi samanaikaisesti ylittää tehotasoa 9 ja sitä rajoi-tetaan automaattisesti."

15. KATTILOIDEN KÄYTÖN OPAS

Mitä kattiloita voi käyttää

Käytä ainoastaan kattiloita, joiden pohja on rautamagneettinen ja soveltuu induktiokeittotasoilla käytettäväksi:

• valurauta
• emaloitu teräs
• hiliteräs
• ruostumaton teräs (osittainenkin)
• alumiini, jossa on rautamagneettipinnoite tai pohja, jossa rautamagneettilevy

Kattilan soveltuvuuden määrittämiseksi

tarkista, että siinä on symboli oyleensä painettuna pohjassa). Voit myös laittaa magneetin kattilan pohjan lähelle. Jos se tarttuu, kattilaa voidaan käyttää induktiokeittotasolla.

Optimaalisen tehokkuuden takaamiseksi käytä aina kattiloita, joiden pohja on tasainen, jolloin lämpö jakautuu tasaisesti. Pohja, joka ei ole täysin tasainen, voi vaikuttaa tehon ja lämmön siirtymiseen.

Miten kattiloita käytetään

Kattilan/paistinpannun vähimmäishalkaisija eri keittoalueille.

Jotta voidaan taata, että keittotaso toimii oikeaoppisesti, kattilan tulee peittää yksi tai useampi viitekohta, joka on merkitty keittotason pintaan, ja sen vähimmäishalkaisijan tulee olla sopiva.

Käytä aina keittoaluetta, joka vastaa parhaiten kattilan pohjan halkaisijaa.

Keittoalueet	Kattilan pohjan halkaisija
	∅ min. (suositeltu)	∅ max (suositeltu)
Vasen/oikea yhdessä	190 mm	230 mm
Vasen/oikea yksittäin	110 mm	190 mm

Tyhjät tai ohutpohjaiset kattilat/paistinpannut

Älä käytä tyhjiä tai ohutpohjaisia kattiloi-ta/paistinpannuja keittotasolla, sillä muuten lämpötilaa ei voi hallita eikä keittoaluetta voida sammuttaa auto-maattisesti lämpötilan noustessa liian korkeaksi. Tällöin vaarana on kattilan tai keittotason pinnan vaurioituminen.

Jos näin käy, älä kosketa mitään ja odo- ta, että kaikki osat jäähtyvät.

Jos näkyviin tulee virheviesti, tutustu osioon "Vianmääritys".

Vinkit/ehdotukset Melu toiminnan aikana

Kun keittoalue laitetaan päällä, voit kuulla vaimeaa surinaa. Tämä on tyypillistä lasikeraamisilla alueilla, eikä vaikuta laitteen toimintaan tai käyttöikään. Melu voi johtua käytetystä kattilasta. Jos se on häiritsevää, kattilan vaihto saattaa olla tarpeen.

1. VIANMÄÄRITYS

Vikakoodi	Kuvaus Mahdollinen syy	Ratkaisu
”Äänimerkki käyn-nistyksen yhteydes-sä. Ei vikakoodia nä-kyvissä”	Liesituulettimen ohjaus ei toimi	LIN-kaapelin vika tai huono liitäntä li-esituulettimen elektroniikkakortissa	LIN-kaapelin liitännän tarkistus/vaih-to
ER03	Keittotaso sammuu auto-maattisesti 10 sekunnin kuluttua.	Näppäinten jatkuva aktivointi havait-tu. Ohjauspaneelissa on vettä tai kattila.	Poista vesi tai kattila lasikeramiikka-pinnalta ja ohjauspaneelilta.
ER21	Keittotaso sammuu. Elektronisten osien sisäinen lämpöti-la on liian korkea.		Anna keittotason jäähtyä.Tarkista, onko keittotason ilmanvaih-to riittävä.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E2	Vastaava keittoalue sam-muu.	Kattila tyhjä tai ei-sopiva.Kattilan tai lasikeramiikkapinnan lämpötila on liian suuri.Elektronisten osien lämpötila on liian korkea.	Anna keittotason jäähtyä.Käytä sopivaa kattilaa.Älä lämmitä tyhjiä kattiloita.
E3	Vastaava keittoalue sam-muu.	Kattila ei-sopiva.Kattila on menettänyt magneettisia ominaisuuksiaan ja voi aiheuttaa va-hinkoa induktiokeittotasolle.	Käytä sopivaa kattilaa.Virhe nollaantuu automaattisesti 8 sekunnin kuluttua, jolloin keittoaluet-ta voidaan jälleen käyttää.Jos virheitä on lisää, kattilan vaihto on tarpeen.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E6	Keittoalue ei syty.	Syöttöjännite/taajuus ovat sallittujen rajojen ulkopuolella.	Tarkista verkkojännite ja/tai -taajuus.Jos tarpeen, ota yhteyttä huoltopal-veluun.
E8	Keittoalueet sammuvat.	Tuuletin on rikki.Tuuletin on pölyn tai kuitujen tukki-ma.	Puhdista tuuletin ja poista mahdolli-set vieraat esineet.Jos virhe jatkuu, ota yhteyttä huolto-palveluun.
E4
E5
E7	Irrota keittotaso verkkovirrasta.
E9	Odota muutama sekunti ja liitä keittotaso takaisin verkkovirtaan.
ER20	Jos ongelma jatkuu, ota yhteyttä huoltopalveluun ja anna näytöllä näkyvä vikakoodi.
ER22
ER31
ER36
ER42
ER47
EA
EH

17. TEKNISET TIEDOT

Tuotteen tunnistaminen

Tyyppi: 4300

Malli: GALILEO SMART BK A600

Malli: GALILEO SMART BK F600 + Kit

LL H80

Katso arvokilpeä, joka on laitteen pohjassa.

Valmistaja suorittaa jatkuvia tuoteparannuksia. Tästä syystä tämän oppaan tekstiä ja kuvia voidaan muuttaa ilman ennakkoilmoitusta.

Lisää tietoa teknisistä ominaisuuksista on sivustolla: www.faberspa.com

MALLI GALILEO SMART BKF600 + Kit LL H80
	GALILEO SMART BA600
Maksimiteho yhteensä (taso + li-esituuletin)	7,62 Kw (perusasetus)
Maksimiteho yhteensä (taso + li-esituuletin)	4,72 Kw
Maksimiteho yhteensä (taso + li-esituuletin)	3,72 Kw
Maksimiteho yhteensä (taso + li-esituuletin)	3,02 Kw

1 2 3 4

1,2 Joustava keittoalue 1 + 2 Sillassa3,4 Joustava keittoalue 3 + 4 Sillassa
Parametri Arvo Mitat (mm)
Hyötymitat	- 600 × 520	(L x S)
Syöttöjännite/taa-juus	220–240 V, 50 Hz; 220 V, 60 Hz 2N~ 380–415 V, 50 Hz; 2N~ 380 V, 60 Hz
Sähkötiedot ja lämmityselementit
Keittoalue 1,2,3,4	2100 W; Power Boost: 3000 W	210 x 190
Joustava keittoalue 1+2, 3+4	3000 W; Power Boost: 3700 W	210 x 390
Parametri Arvo Mitat (mm)
Laitteen paino	21 kg
Keittoalueiden mää-rä	4

Parametri Arvo Mitat (mm)
Lämmönlähde	induktio

18. HUOLTO - KORJAUS JA VAATIMUSTENMUKAIS UUS

– Varmista, että sähkökomponenttien huollon tekee vain valmistaja tai huoltopalvelu.
- Varmista, että vahingoittuneet johdot vaihtaa vain valmistaja tai huoltopalvelu.

Kun otat yhteyttä huoltopalveluun, anna seuraavat tiedot:

• Vikatyyppi
  – Laitteen malli (Tuote/koodi)
  – Sarjanumero (S.N.)

Nämä tiedot ovat arvokilvessä. Arvokilpi on laitteen pohjassa.

Tuotetiedot asetuksen nro 66/2014 mukaisesti

Viitestandardit:

EN/IEC 60350-2

EN/IEC 50564

CE

Tämä laite on suunniteltu, valmistettu ja tuotu markkinoille ETY-direktiivien mukaisesti.

DA

1. SIKKERHEDSOPLYSNI NGER
