BEDIENUNGSANLEITUNG Bios EG6 X F32 - 110.0255.502 FABER

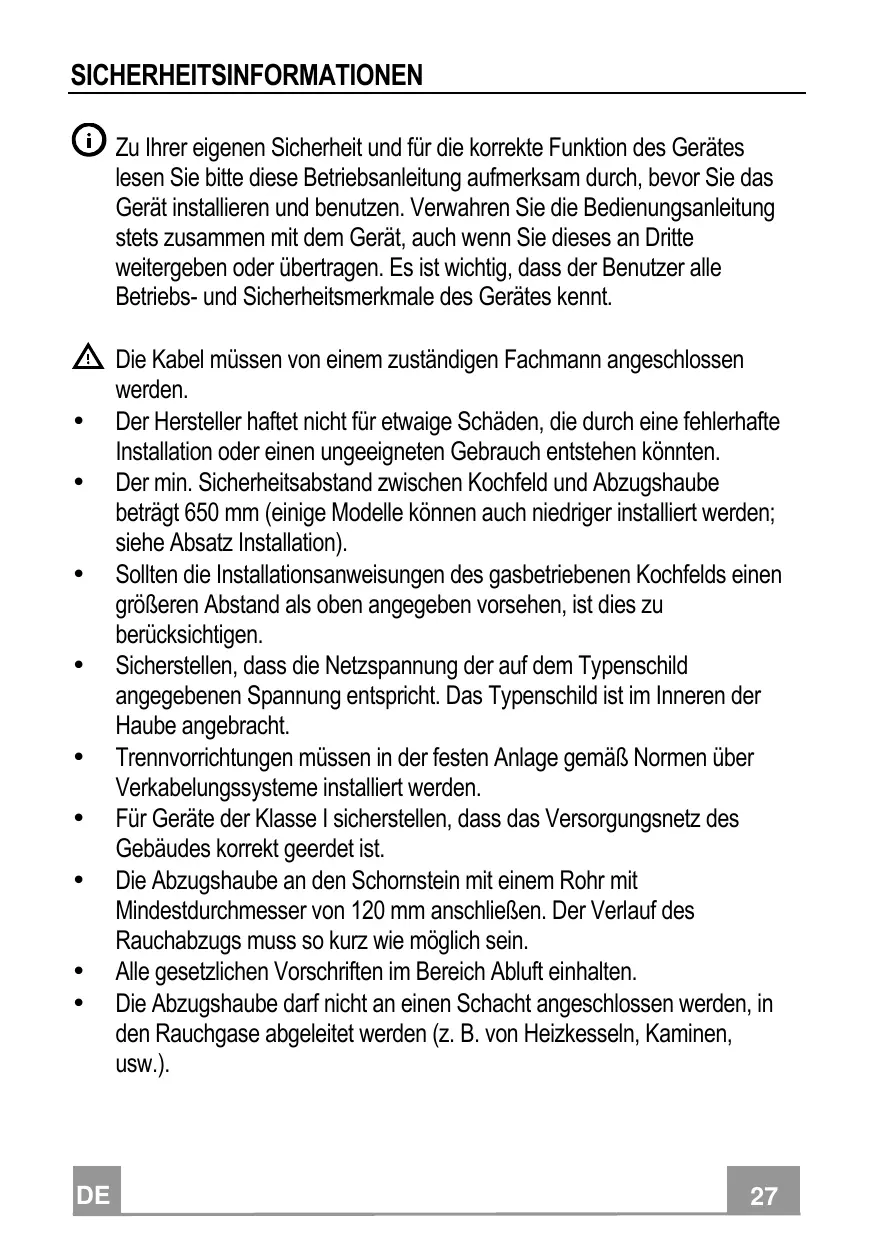

SICHERHEITSINFORMATIONEN 27
CHARACTERISTIKEN 30
MONTAGE 32
BEDIENUNG 36
WARTUNG 37
INHOUDSOPGAVE
NL
VEILIGHEIDSINFORMATIE 38
EIGENSCHAPPEN 41
INSTALLATIE 43
GEBRUK 47
ONDERHOUD 48
INDICE
ES
Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lessen Sieitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie these an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.
A
Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.
- Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen konnten.
- Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eineige Modelle können auch niedriger installiert werden; siehe Absatz Installation).
- Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
- Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.
- Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
-
Für Geräte der Klasse I sicherstellen, dass das Versorgungsznetz des Gebäudes korrekt geerdet ist.
Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
Die Abzugshaubearfnd nicht an einen Schacht angeschlssen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.). -
Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden. - Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
- Den Stecker in eine den einschlagigen Vorschriften entsprechende zugängliche Steckdose stecken.
- Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.
WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.
Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNUNG: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei können ein Brand entstehen.
- Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerätspielern. Vom Benutzer auszuführende Reinigungsa- und Wartungsarbeitenden dürfen nicht von Kindern ausgeführten werden, sofern sie nicht darauf beaufsichtigt werden.
- Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speien.
- Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.
Die frei zugänglichen Teile konnen während des Kochens mit Kochgeräten sehr heißt werden.
Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
- Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüfung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling dieser Produkte können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.
Koponenten

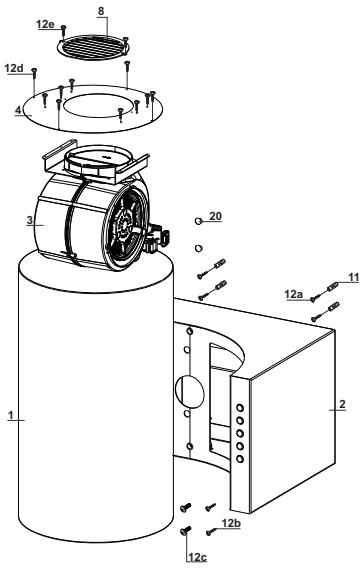

| Bez. | Menge | Produktkomponenten |
| 1 | 1 | Haubenkörper, komplett mit: Filter. |
| 2 | 1 | Haubenkörper, komplett mit: Bedienelemente und Be-leuchtung: |
| 3 | 1 | Gruppe aus Lüfter und Bügel. |
| 4 | 1 | Obere Kappe |
| 8 | 1 | Luftstromrichtungsgitter |
| Bez. | Menge | Installationskomponenten |
| 11 | 4 | Dübel |
| 12a | 4 | Schrauben 4,2x44,4 |
| 12b | 2 | Schrauben 4,2x6,5 |
| 12c | 2 | Schrauben M6x15 |
| 12d | 10 | Schrauben 2,9x6,5 |
| 12e | 2 | Schrauben 2,9x6,5 |
| 20 | 2 | Kappen |
Menge Dokumentation
1 Betriebsanleitung




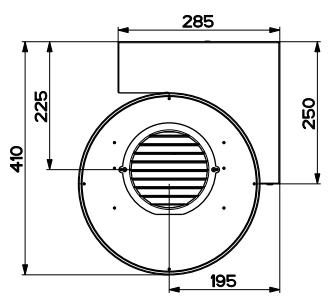

Wandbohrungen

Bei Montage der Haube ist darauf zu achten, dass über der Haube ein Abstand von mindestens 8-10 cm zur oberen Begrenzung (Decke oder Brett) einzuhalten ist.

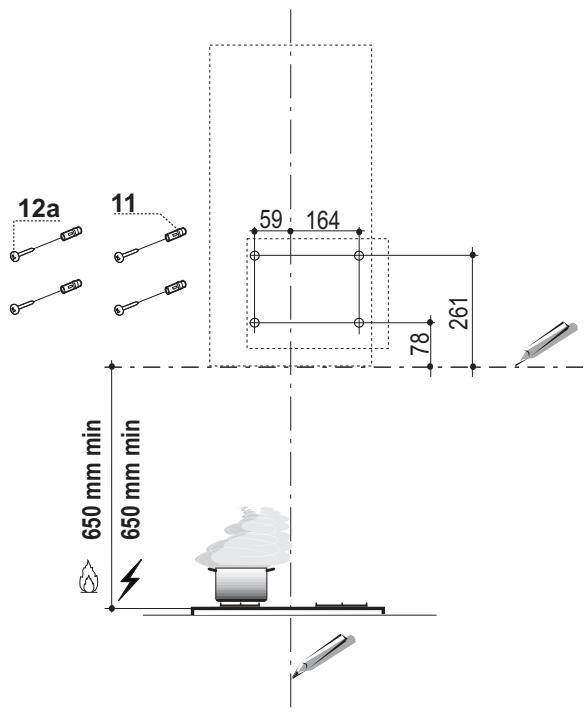

An der Wand folgenden anziehnen:
- eine senkrechte Linie bis zur Decke oder zur oberen Kante in der Mitte des Installationsbereichs der Haube,

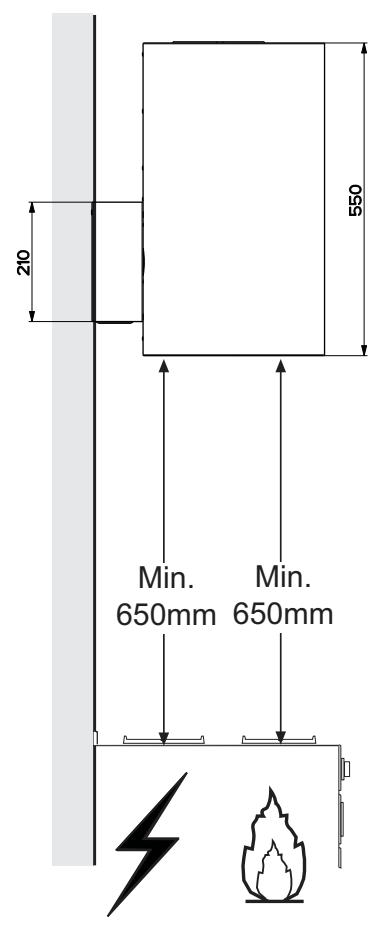

- eine horizontale Linie an: min. 650 mm oberhalb der Kochfläche;
- Wie angegeben jeweils einen Bezugspunkt an 78~mm und an 261~mm entlang der horizontalen Bezugslinie markieren.
- Wie angegeben einen Bezugspunkt an 164mm rechts von der vertikalen Bezugslinie und an 59mm links von der vertikalen Bezugslinie markieren und die Nivellierung kontrollieren.
Die markierten Punkte mit einem Bohrer 8mm bohren.
Die Düb 11 in die Bohrlocher einsetzen.
Die 4 mitgelieferten Schrauben 12a (4,2 x 44,4) in die LÖcher zur Fixierung der Haubenhalterung einschrauben. Dabei zwischen der Wand und dem Schraubenkopf 5-6 mm Platz halten.
Befestigung der Gruppe aus Motor-Kappe-Haubenkörper

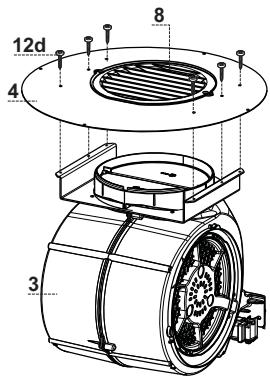

- Das Luftleitgitter 8 mit Hilfe von 2 der mitgelieferten Schrauben 12e (2,9 × 6,5) beim Austritt der rückzuführenden Luft fixieren.

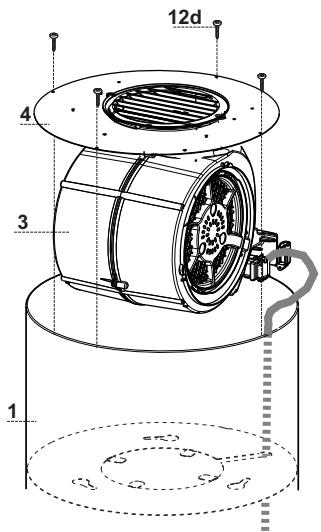

- Mit den 6 mitgelieferten Schrauben 12d die Lüftergruppe 3 mit der Kappe 4 verbinden.


- Mit den 4 mitgelieferten Schrauben 12d die so erhaltene Gesamtheit am Haubenkorper 1 anschrauben, wobe darauf zu achten ist, dass die entsprechende Verkabelung durch die Öse im Innern des Haubenkorpers geführt werden muss.

Montage der Haubenhalterung

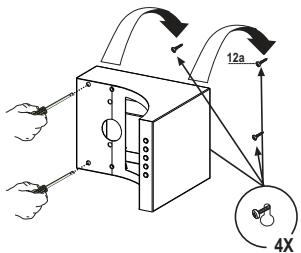

- Die Haubenhalterung 2 an den 4 an der Wand hervorstehenden Schrauben 12a einhängen und die Nivellierung kontrollieren.
Die sichtbaren und leicht zugänglichen beiden rechten Schrauben 12a festziehen. -
Die beiden linken Schrauben 12a, die durch die Löscher links der Haubenhalterung erreichen sind, festziehen, wie in der Abbildung gezeigt. Danach die beiden Kappen 20 in die Löscher stecken.
-
Vor jeder weiteren Arbeit die Haube spanningslos machen, indem der Stecker ausgesteckt oder der Hauptschalter ausgeschaltet wird.
- Den Anschlusskosten durch Ausbauen der Schrauben des Deckels öffnen.
- Schließen Sie die Spanningsversorgung Klemme und schließen Sie die Abdeckung mit den zuvor gelösten Schrauben.


Montage der Haubenhalterung
Die beiden Schrauben 12c teilweise einschrauben.
- Den Haubenkorper 1 an den beiden Schrauben 12c einhängen.


Befestigung des Haubenkörpers
Die Fettfilter an den speziellen Griffen herausziehen.

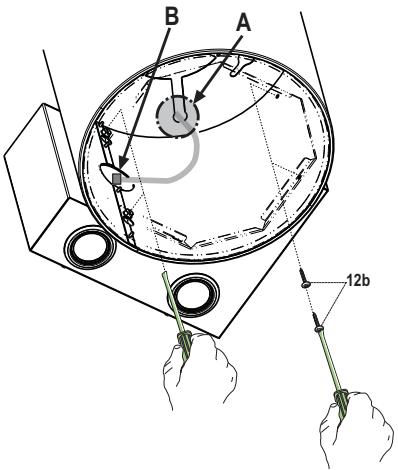

Vom Innern des Haubenkörpers aus die beiden mitgelieferten Schrauben 12b einschrauben.
- Vom Innern des Haubenkörpers aus die beiden zuvorteilweise eingeschraubten Schrauben 12c definitive einschrauben.
- Die von der MotorgruppeCOMMende Verkabelung muss durch die spezielle Ose (A) gesteckt und an den angegebenen Verbinder (B) angeschlossen werden.

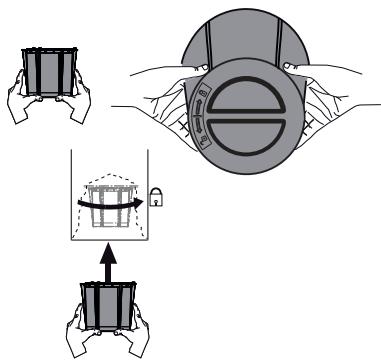

Montage des Aktivkohlefiltereinsatzes
- Von unterhalb des Haubenkörpers aus den Aktivkohlefiltereinsatz montieren, indem dieser an den darauf vorgesehenen Ösen aufgeklemmt und für die Befestigung gedreht wird.
- Den Fettfilter wieder einbauen.

Schalttafel





| TASTE | FUNKTIONEN | |
| T1 | Motor | Stellt den Motor ab. |
| T2 | Betriebsgeschwindigkeit | Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend. |
| T3 | Betriebsgeschwindigkeit | Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend. |
| T4 | Betriebsgeschwindigkeit | Schaltet den Motor durch kurzes Drücken bei der dritten Betriebsgeschwindigkeit ein. Taste leuchtet bleibend. |
| Bei 2 Sekunden langem Drücken: Taste leuchtet blinkend. Aktiviert die auf 6 Minuten geregelte vierte Betriebsgeschwindigkeit, nach denen Ablauf zu der zuvor eingestillten Geschwindigkeit zusückgekehrt wird. Für die Beseitigung von sehr intensiven Kochdünsten geeignet. | ||
| L | Licht | Schaltet die Beleuchting ein und aus. Taste leuchtet bleibend. |
Fettfilter
SELBSTTRAGENDER METALLFETTFILTER REINIGUNG
- Sie müssen nach 2-monatigem Betrieb bzw. bei starkem Einsatz auch früiger gereinigt werden, was im Geschirrspuler möglich ist.
- Die Filter nacheinander aushaken, indem sie auf die Rückseite der Gruppe geschoben und gleichzeitig nach unten gezogen werden.
- Die Filter reinigen (darauf achten, sie nicht zu verbiegen) und vor der Remontage trocknen halten.
- Bei der Remontage ist darauf zu achtenden, dass sich der Griff auf der sightbaren Außenseite befindet.

Aktivkohle-Geruchsfilter
Der Aktivkohlefilter ist nur an Umluftversionen der Abzugshauben vorhanden und hat die Aufgabe die Gerüche des durchfliebenden Luftstroms zurückzuhalten. Die Filtermatte kann mindestens alle 4 Monate oder bei sehr intensivem Gebrauch auch öfter in der Spülmaschine gewaschen werden, und darüber bis zu 5 Mal, bevor sie ausgewechselt werden muss.

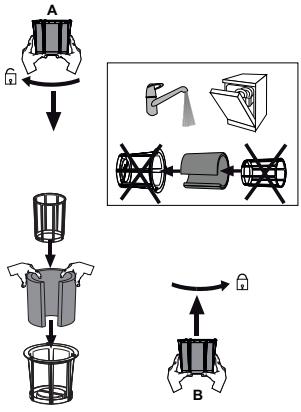

AUSWECHSELN
Die Fettfilter entfernen.
- Den verbrauchten Aktivkohle-Geruchsfilter wie angegeben ausbauen (A).
- Den Filter ausbauen, die Filtermatte waschen und vor der erneuten Montage trocknen halten.
- Den Aktivkohle-Geruchsfilter wie angegeben wieder einbauen (B).
Die Fettfilter wieder einbauen.

Beleuchtung
LED-Strahler
- Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.
