Bios EG6 X F32 - 110.0255.502 - Klima FABER - Ücretsiz kullanım kılavuzu

Ürün tipi	Davlumbaz
Marka	FABER
Model	Bios EG6 X F32 - 110.0255.502
Elektrik beslemesi	220-240 V ~ 50 Hz
Motor gücü	Belirtilmemiş (tahmini 200 W)
Hız sayısı	4 hız (6 dakika zamanlayıcılı biri dahil)
Aydınlatma	Belirtilmemiş (tahmini LED 2x3 W)
Hava çıkış çapı	120 mm minimum
Pişirme yüzeyine minimum mesafe	650 mm
Tavana maksimum mesafe	Tavanın 8-10 cm altı
Yağ filtreleri	Kendinden destekli metal, bulaşık makinesinde yıkanabilir
Aktif karbon filtreleri	Yıkanabilir (5 yıkamaya kadar), ardından değiştirme
Tahliye modu	Geri dönüşüm (aktif karbon) veya dışarı tahliye
Elektrik sınıfı	Sınıf I (topraklama zorunlu)
Tahmini net ağırlık	15 kg
Tahmini boyutlar (G x D x Y)	600 x 500 x 150 mm
Tahmini ses seviyesi	55-65 dB(A)
Önerilen bakım	Yağ filtrelerini her 2 ayda bir temizleyin
Onarılabilirlik	Filtre değişimi, aydınlatma servis tarafından
Birlikte verilen aksesuarlar	Duvar desteği, vidalar, dübeller, tıpalar, kılavuz

Sık sorulan sorular - Bios EG6 X F32 - 110.0255.502 FABER

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum mesafe elektrikli ve gazlı ocaklar için 650 mm'dir. Ocağınızın talimatlarını kontrol edin çünkü daha büyük bir mesafe gerektirebilir.

Yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Geriye doğru itip aşağı çekerek çıkarın. Her 2 ayda bir veya yoğun kullanımda daha sık yıkayın.

Aktif karbon filtre nasıl değiştirilir?

Önce yağ filtrelerini çıkarın. Doymuş karbon filtreyi çıkarın. Süngerimsi kısım bulaşık makinesinde 5 kez yıkanabilir, ardından değiştirin. Ardından yağ filtresini tekrar takın.

Davlumbazı karbon filtre olmadan kullanabilir miyim?

Evet, davlumbaz harici bir tahliyeye bağlıysa. Geri dönüşüm modunda karbon filtre kokuları nötralize etmek için zorunludur.

Hızlar nasıl ayarlanır?

T2 (hız 1), T3 (hız 2), T4 (hız 3) tuşlarını kullanın. T4'e 2 saniye basılı tutmak yoğun hızı (4. hız) 6 dakika boyunca etkinleştirir, ardından önceki hıza döner.

Davlumbaz açılmazsa ne yapmalıyım?

Elektrik beslemesini ve sigortayı kontrol edin. Fişin iyi takıldığından emin olun. Sorun devam ederse servis ile iletişime geçin.

Davlumbaz nasıl kurulur?

Kurulum yetkili bir teknisyen tarafından yapılmalıdır. Güvenlik mesafelerine uyun (min 650 mm). Verilen dübellerle duvar desteğini sabitleyin, ardından davlumbaz gövdesini asın. Hava tahliyesini bağlayın (çap min 120 mm).

Davlumbaz gazlı ocakla kullanılabilir mi?

Evet, ancak yanma gazlarının geri akışını önlemek için odanın yeterli havalandırmasını sağlayın. Davlumbazı asla gazlı cihazlar tarafından kullanılan bir baca kanalına bağlamayın.

Ampul nasıl değiştirilir?

Aydınlatma değişimi servis tarafından yapılmalıdır. Kendiniz yapmaya çalışmayın.

Anormal ses durumunda ne yapmalıyım?

Filtrelerin doğru takıldığından ve temiz olduğundan emin olun. Tıkanmış veya yanlış takılmış bir filtre ses çıkarabilir. Ses devam ederse servisi arayın.

KULLANIM KILAVUZU Bios EG6 X F32 - 110.0255.502 FABER

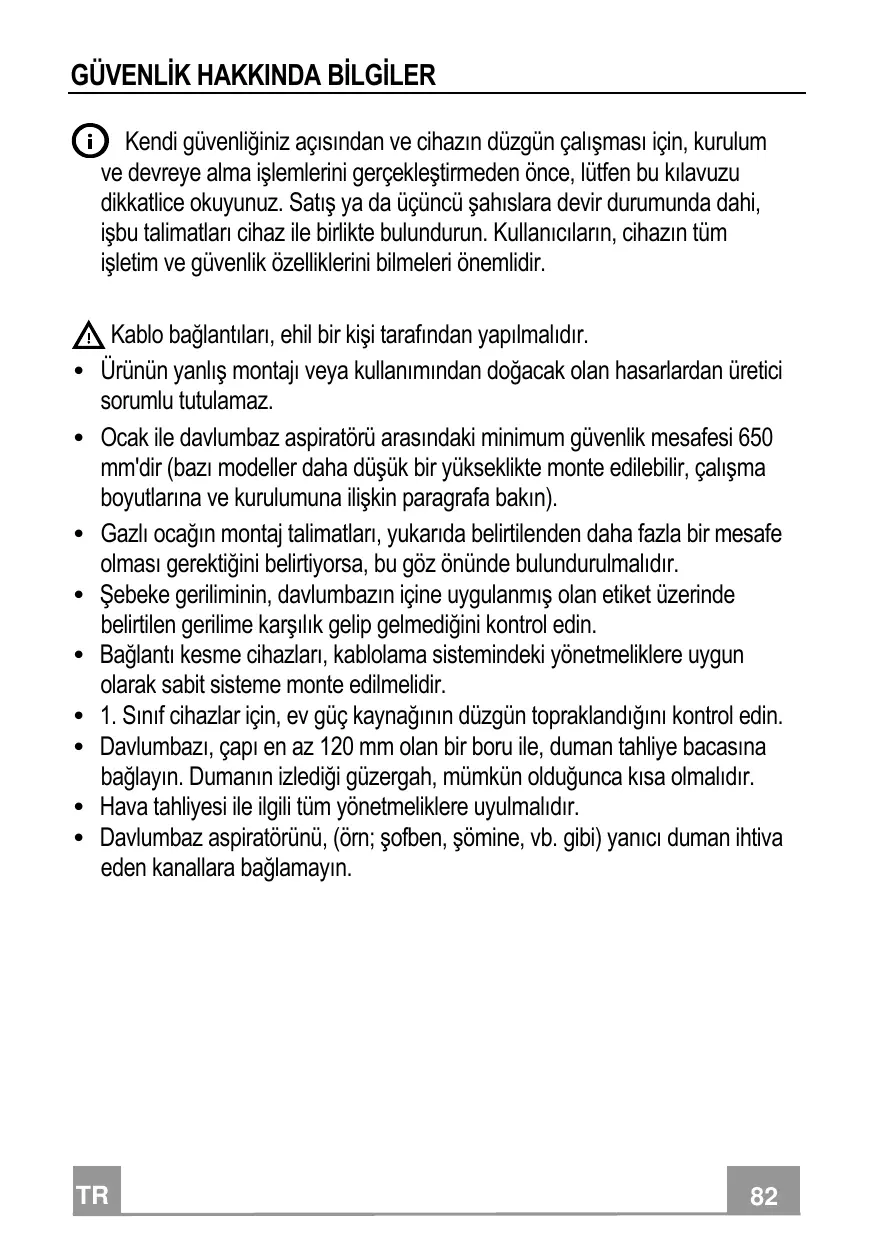

Kendi güvenliginiz açisindan ve cihazın dizgün calişması icin, kurulmigi de devreye alma ilemleriniGPCelestirmeden once, lüften bu klavuzu okkatice okuyunuz. Satı ya da üçuncı sahîslara devir durumunda dahi, olou talimatlari cihaz ilebirlikte bulundurun. Kullanıclarin, cihazın:tüm etim ve güvenlik özelliklerini bilmeleri onemlidir.

Kablo böglantilari, ehil bir kisi tarafindan yapilmalidir.

• Ürünün yanlış montaji veya kullanımindanDOGACAKolan hasarlardan Üretici sorumlu tutulamaz.

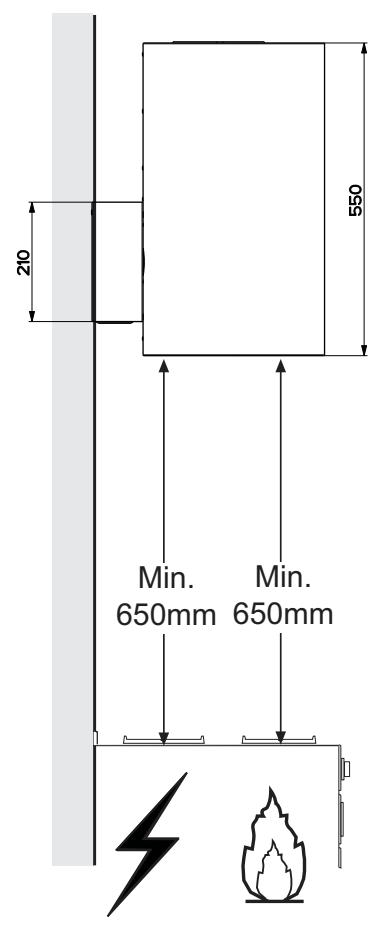

• Ocak ile davlumbaz aspiratorüarasindaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha)dusukbir yükbeklakte monte edilebilir, calisma boyutlarina ve kurulumuna iliskin paragrafa bakın).
  Gazl ocağın montaj talimatlari, yukarıda belirtilenden daha fazla bir mesafe olması gerektiğini belirtiyorsa, bu goz onünde bulundurulmalidir.
• Sebeke geriliminin, davlumbazin化进程 uygulanmis olan etiket üzerinde belirtilen gerilime karşılık gelip gelmediğini kontrol edin.
• Bağlanti kesme cihazlari, kablolama sistemindeki)yönetmeliklere uygun olarak sabit).sistema
• Sinif cihazlar icin, ev guç kaynagınin dizgün topraklandıgün kontrol edin.
• Davlumbazi, capi en az 120 mm olan bir boru ile, duman tahliye bacasina baglayin. Dumanin izledigi güzergah, mumkün olduğunca kisa olmalidir.
• Hava tahiyesi ile ilgili yum yonetmeliklere uyulmalidir.

• Davlumbaz aspiratorunü, (örn; söfben, sömine, vb. gibi) yanıci duman ihtiva eden kanallara baglamayın.

• Eger davlumbaz, elektrikli olmayan cihazlar ile (örneğin gazlı cihazlar) bir kombinasyon halinde kullanılyorsa, tahiye gazınin gerije.Doğru akışıncı onlenebilmesi icin, yeter seviyede bir yerel havalandirmaayoğlanmılı olmalidir. Davlumbazin, elektrik akimi tarafindan beslenmeyen cihazlarla kombine bir halde kullanıldigi zaman, ilgili mahaldeki negatif basınç, dumanin davlumbaz tarafindan gerije emilmesini onlemek icin, 0,04 mbarı asmamaldir.

• Hava, gaz yakma cihazlarindan veya diger yakitlardan Çikan egzoz gazlari icin kullanlan bir kanaldan tahiye edilmemelidir.
• Besleme kablosu, eger hasar gormusse, uretici tarafindan ya da bir servisteknisyeni tarafindan ikame edilmelidir.
• Fisi, mevcut yürürlükteki mevzuata uygun ve erisilebilir bir prize baglayin.
• Dumanin tahliyesi,—cin uygulanacak teknik ve emniyet tedbirlerine iliskin olarak, yerel makamlar tarafindan belirlenen kurallara titiz bir sekilde riayet edilmesi,—onemlidir.

A DIKKAT: Davlumbazi monte etmeden once, koruyucu filmeri cikartin.
- Davlumbaz ici sadece vidalar ve uygun tipteki parçalar kullanin.
DIKKAT: Isbu talimatlara uygun vida ve sabitleyicilerle monte edilmemesi, elektrik seksa sonuçlanabilir.
Optik alelter ile (durbun, buyutec, vb.)情况进行 dogrudan dogruya gozlemlemyin.
- Davlumbazin.altinda flambe yapmayiniz: yangin cikabilir.
- Bu cihaz, 8 Yaşınin-altında olmayan;cocuklar tarafindan ve psikolojifikiziksel-duyusal yetenekleri sinirli veya bilgi ve becerileri yetersizolan kişiler tarafindan, cihazın emniyetl bir sekilde{nasil kullanilacagi ve olusabilecek tehliker hakkında dikkatlice denetlenmeleri ve talimatlandirilmaları sartyla, kullanilabilir. Cocuklarin ekipman ile oynamadiklarindan emin olun. Kullanı tarafindan yapilacak temizlik ve bakim ilemleri, denetlenmedikleri sürece,;cocuklar tarafindan yırütülmemelidir.
- Cocuklari, cihaz ile oynamadiklarindan emin olarak gozlemleyin.

• Bu ev aleti, psikolojik, fiziksel, duyusal sorunlar olan veya tecrübe ve bilgi eksikligi olan kılızerce (çocuklar dahil), güvenliklerinden sorumlu birisi tarafindan gozlemlenmedikçe ve talimat verilmeditkürç kullanilmamalidir.
  Erişebilen parçalar, pişirme ekipmanların kullanıması esnasindo çok sicodek bir hal alabilirler.
• Belirtilen zaman periyodundan sonra, filtleri temizleyin ve/veya ikame edin (yangtin tehlikesi). Bakim ve temizlik paragrafina bakin.
• Davlumbaz, gaz veya diger yakitleri kullananan baska aletlerle birlikte kullanildigianda, oda yeterli derecede havalandirilmalidir (sadece odaya hava salinimi:yapan ev aletlerine uygun degildir).
• Ürün üzerinde ya da ambalaji üzerinde bulunan,isaret,ürünün,evsel atiklar gibi bir imha islemine tabi olmadıgünibelir. Imha edilecek ürün, elektrikli ve elektronik bileşenlerinin geridönusümü icin,yetkili bir toplama merkezine teslim edilmeldir.Bu urünün.Doğru sekilde imha edildiginden emin olunması,aksi takdirde uygunsuzbir sekilde imhasindan kaynaklanabilecek,çevre veayoğlukbakimindan,muhtemel olumsuz sonuclarin onlenmesine yardimci olacaktir.Bu urünün geridönusümuhakkinda daha detay bilgi icin,Belediye ile,yerel atik toplama imha servisi ile ya da urünün satin alindiğ mağaza ile irtibata gezecniz.

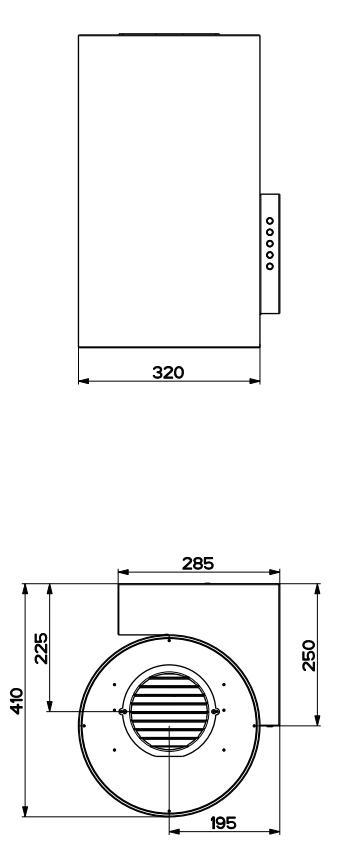

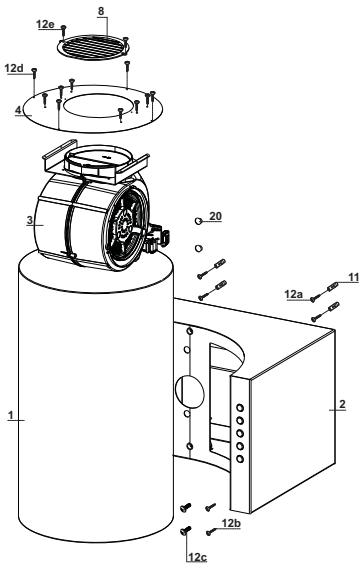

Parçalar

Ref.	Miktar Ürün Aksami
1	1	Davlumbaz Gövdesi sunlardan olusur: Filtre
2	1	Davlumbaz Desteşi sunlardan olusur: Kummandalar ve lşık
3	1	Askil fan grubu
4	1	Üst Tipa
8	1	Yönendirolmiş Izgara

1 Kullanim Kitapçigi

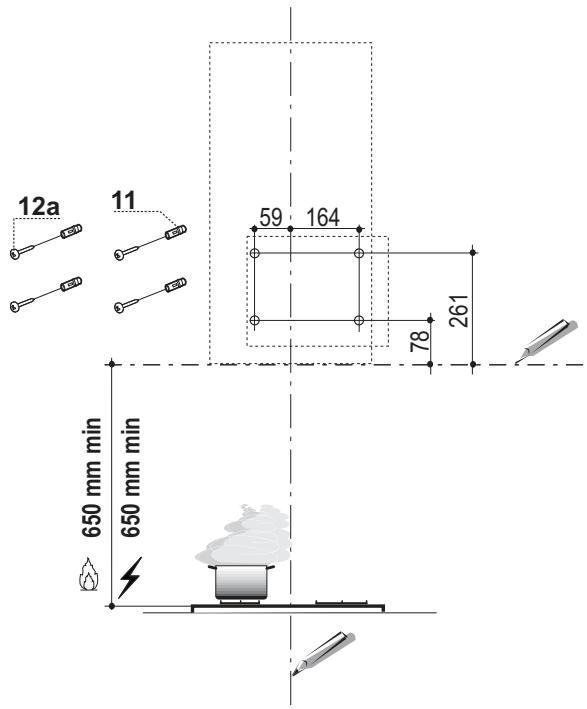

Duvarin Delinmesi

Davlumbaz kurulumunu yapan kisinin, davlumbazin üstunde, üst sinirdan (Tavan ya da Konsol) en az 8-10 cm mesafe kalmasi gerektigini goz onunde tutmasi gerekmektedir.

Duvar üzerinde cizin:

• Davlumbazin montaji icin öngörulen bölgénin ortasinda, tavan veya en uç yükseklige kadar dikey bir cizgi;
• piṣirme yüzeyinin en az 650 mm üzerinde yatay birçüzgi;
• Belirtildigi sekilde yatay referans hattundan 78~mm mesafede ve 261~mm ustunde bir referans noktası isaretleyin.
• Belirtildigi sekilde, seviyeyi kontrol ederek, dikey referans hattinin seksinda 164mm ve dikey referans hattinin sol tarafinda ise 599mm mesafede bir referans noktası isaretleyin.
• Isaretli noktaları 0 mm delin.
  11 no.lu dubelleri deliklere yerlestirin.
• Davlumbaz desteginin sabitlenmesi icin, duvar yüzeyi ile vidaISTA 5-6 mm'lik bir yer birakarak, donanimdaki 4 adet 12a (4,2 x 44,4) vidayt takin.

Motor grubu-Tipa-Davlumbaz Gövde montaji

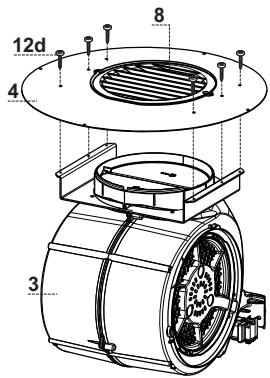

• Geridonusumlu hava cikisna yonelik Izgarayi 8, donanimdaki 212e (2,9 x 6,5) vidayla sabitleyin.

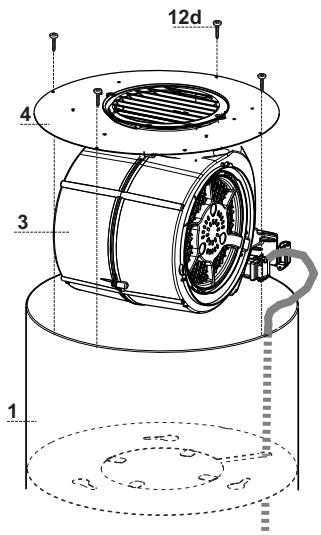

• Birlikte gelen 6 Vidayi 12d kullanarak fan grubunu 3 tupaya takin 4.

Birlakte gelen 4 viday1 12d kullanarak davlumbaz govdesine 1 monte edin ve bagli alan elektrik kablosunun davlumbaz govdesinin icindeki özel yuvadanGPCirildigine dikkat edin.

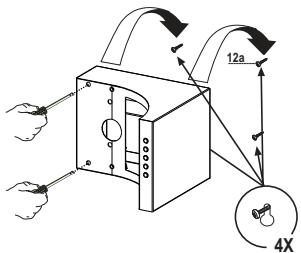

Davlumbaz Desteginin Montaji

• Davlumbaz destegini 2, hizalamayi kontrol ederek duvardan Çikan 4 vidaya 12a asin.
• Sag tarafa kolayca görtulen ve erişilebilir olan 2 vidayı 12a sin.
• Sol davlumbaz desteginin sol deliklerdeki 2 vidasini 12a gosterildigi gibi siki. Islem bittiginde, iki tipay 20 delikleretakin.

Herhangi bir istlemgerekleistirmeden evvel, davlumbazi ana guc kaynagindan cekin veya ana salteri kapatin.
- Elektrik böglanti kapagınin vidaların sökerek kutuyuuncated.
- Güç temini terminal bloguna baglayin ve daha evvel söktügünuz vidaları takarak kapalık/APatın.

Davlumbaz Gövdesinin Montaji

• 2 Viday1 12c kismen sikistirin.
• 2 Vida 12c ile davlumbaz govdesini 1 yerleşirin.

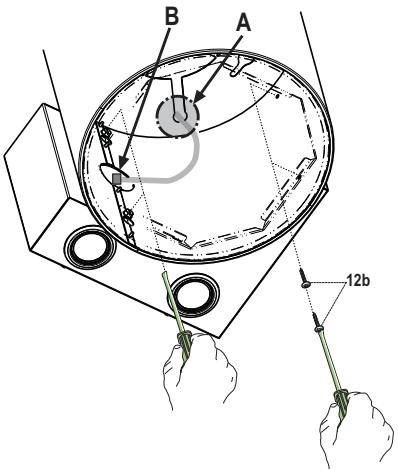

Davlumbaz Gövdesinin Montaji

• Yag onleyici Filtreleri uygun kulpları tutarak*cikartı.
• Davlumbaz govdesinin icindeki birlikte gelen 2 viday1 12b sikin.

• Davlumbaz govdesinin icindeki birlikte gelen onceden gesetmis oldugunuz 2 viday1 12c sikin.

• Motor grubundan gelen kablolamanin belirtilen (B) özel yuvanin (A) icindenGPCirilerek baglanmisp oldugundan emin olun.

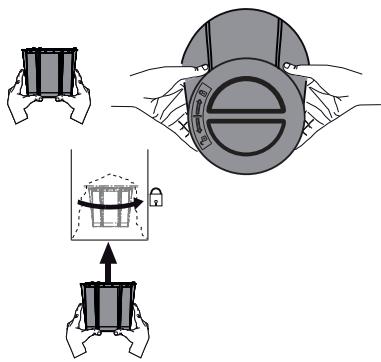

Aktif Karbon Kartusunun Montaji

• Davlumbaz govdesinin altindan, aktif karbon kartusunu takin ve montaj icin olan yuvalara yerleşirin.
• Yag Filtresini Çiçarin.

Kumanda panosu

T1	T2	T3	T4	L
|	|	|	|	|
	1	2	3/i

TUŞ		FONKSİYON
T1	Motor	Motoru durdurur.
T2	Hz	Birinci Hzda motoru caliştirr. Tuş sabit yanar.
T3	Hz	İkinci Hzda motoru caliştirr. Tuş sabit yanar.
T4	Hz	Hafıçe basılıncı, üçuncü Hzda motoru caliştirr. Tuş sabit yanar.
		2 saniye sureyle basılıncı. Tuş yanıp)söner.6 dakikaya ayarlanm萜ördu倾斜né Hzı etkin duruma getirir. Bu sureninsonunda, ayarlanm萜olan bir onceki Hziza geridöner. Pişirme sirasindaki dumanın fazla Yayilması engellemek icin uygundur.
L	Istk	Istk tesisatkıçıp kapatır. Tuş sabit yanar.

Yag tutucu filtrreler

METALIK YAG TUTUCU FILTRELERIN TEMIZLENMESI

• Bu filtrreler bulasik makinasinda da yikanabilir ve normal kullanildiklarnda iki ayda bir,;yogun kullanim halinde isedaha sikca yikanmaları gereklidir.
• Filtrleri, grubun arka tarafindan ittirerek veayoanda asaig doogrucekerek tektek cikariniz.
• Filtreleri yikken eigip katlamayiniz, tekrar monte etmeden once de kurutunuz.
  Monte ederken kulpun görünen dis tarafaogrugu gelmesine dikkat ediniz.

Aktif karbonlu koku önleyici filtre

Aktif karbon koku giderici filtre yalinizca Filtreli Sistema sahip Davlumbazlarda bulunur ve doygunjuk noktasina erisene kadar hava akisindaki kokulari suzme gorevini yapar. Filtrenin sengerimsi kismi bulasik makinesinde kullanim yogunjuga gore en az 4 ayda bir veya daha kisa surede, degisimden once en fazla 5 kere olacak sekilde, yikanabilir.

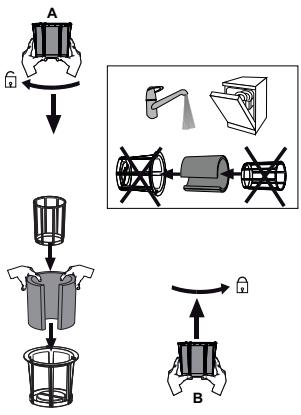

DEGISTIRME

• Yag onleyici filtreleri ickarimiz.
• Dolmş,—olan koku emici aktif karbon filtrleri resimde gosterildigi sekilde (A)"—karınüz.
• Filtreryi Çɪkarın ve süngeri yɪçayın, yeniden takmadan evvel iyice kuruması icin birakin.
• Koku emici aktif carbon filtrleri resimde gosterildigi sekilde (B) yeniden takınüz.
• Yag onleyici filtrerleri yeniden takimiz.

Aydinlatma

• Degistirmek icin Teknik Servisle baglanti kurun ("Edinmek icin teknik servisle baglanti kurun").
