Cylindra I W Plus - Davlumbaz FABER - Ücretsiz kullanım kılavuzu

Ürün Türü	Davlumbaz
Marka	Faber
Model	Cylindra I W Plus
Boyutlar (G x D x Y)	770 x 370 x 770-1215 mm
Ağırlık	15 kg
Besleme Gerilimi	220-240 V
Motor Gücü	200 W
Aydınlatma	LED
Hız Sayısı	4 (1, 2, 3, yoğun)
Yağ Filtresi Tipi	Metal, yıkanabilir
Karbon Filtre (opsiyonel)	Değiştirilebilir, her 4 ayda bir
Çıkış Çapı	120/150 mm
Ocaktan Minimum Mesafe	650 mm
Filtre Doyma Alarmı	Evet (yağ için 100 saat, karbon için 200 saat)
Uzaktan Kumanda	Opsiyonel
Koruma Sınıfı	Sınıf I
Malzeme	Paslanmaz çelik
Kurulum	Davlumbaz veya filtrasyon

Sık sorulan sorular - Cylindra I W Plus FABER

Davlumbazı çekiş modunda nasıl kurarım?

Davlumbazı, 120 veya 150 mm çapındaki egzoz borusuna redüksiyon flanşı ile bağlayın. Boruyu sabitlemek için kelepçe kullanın. Buhar tahliye yolunun mümkün olduğunca kısa olduğundan emin olun.

Yağ filtresini nasıl temizlerim?

Filtre bulaşık makinesinde yıkanabilir. S1 LED'i yandığında veya 2 ayda bir temizleyin. Filtreyi çıkarmak için aydınlatma grubunu açın, filtreyi geriye itin ve aşağı çekin. Yıkadıktan sonra tekrar takmadan önce kurutun.

Filtre alarmını nasıl sıfırlarım?

Aydınlatma ve motoru kapatın. T3 düğmesine en az 3 saniye basın, LED üç kez yanıp sönene kadar.

Karbon filtre alarmını nasıl etkinleştiririm?

Aydınlatma ve motoru kapatın. T2 düğmesine 5 saniye basın, LED iki kez yanıp sönene kadar. Alarm yalnızca karbon filtre takılıysa ve motor kullanılmışsa devreye girer.

Karbon filtreyi nasıl değiştiririm?

Aydınlatma grubunu açın, yağ filtresini çıkarın. Eski karbon filtreyi çıkarmak için klipsleri kullanın. Yeni filtreyi takın ve sabitleyin. Ardından yağ filtresini geri takın ve aydınlatma grubunu kapatın.

Davlumbazı elektriğe nasıl bağlarım?

Bağlantı kalifiye bir tesisatçı tarafından yapılmalıdır. En az 3 mm kontak açıklığına sahip iki kutuplu bir anahtar kullanın. Şebeke voltajının teknik etikette belirtilen değerle eşleştiğini kontrol edin.

Yanıp sönen S1 LED'i ne anlama gelir?

S1 LED'inin yanıp sönmesi, karbon filtre doyma alarmıdır. Karbon filtreyi değiştirin ve metal yağ filtrelerini yıkayın.

Uzaktan kumandayı nasıl kullanırım?

Uzaktan kumandayı etkinleştirmek için T4 düğmesine 5 saniye basın – LED iki kez yanıp söner. Devre dışı bırakmak için T4'e tekrar 5 saniye basın – LED bir kez yanıp söner.

Davlumbaz ile ocak arasındaki minimum mesafe nedir?

Minimum güvenli mesafe 650 mm'dir. Gazlı ocak talimatı daha büyük bir mesafe gerektiriyorsa, bu uygulanmalıdır.

Filtre bulaşık makinesinde yıkanabilir mi?

Evet, metal yağ filtresi bulaşık makinesinde yıkanabilir. Filtrenin bükülmesinden kaçının ve tekrar takmadan önce kurutun.

KULLANIM KILAVUZU Cylindra I W Plus FABER

GÜVENLİK HAKKINDA BİLGİLER 64

ÖZELLİKLER 67

MONTAJ 69

KULLANIM 73

TEMİZLİK VE BAKIM 74

İÇİNDEKİLER

DK

SİKKERHEDSOPLYSNINGER 76

APPARATBESKRIVELSE 79

INSTALLATION 81

BRUG 85

RENGØRING OG VEDLIGEHOLDELSE 86

OBSA

SK

BEZPEČNOSTNÉ INFORMÁCIE 88

ÖZELLİKLER....91

KURULUM 95

KULLANIM 97

TEMİZLİK VE BAKIM 98

Cihazı kullanmadan önce, güvenli ve doğru kullanım için bu kılavuzu dikkatlice okuyunuz. Satış veya devir durumunda, bu kılavuzu cihazla birlikte veriniz. Kullanıcıların, cihazın tüm özelliklerini ve kullanım talimatlarını bilmeleri önemlidir.

Kablo bağlantıları, yetkili bir kişi tarafından yapılmalıdır.

• Ürünün yanlış montajı veya kullanımından kaynaklanan hasarlardan üretici sorumlu değildir.
• Ocak tipi aspiratörü, araç içindeki güç kaynağına bağlamadan önce, cihazın teknik özelliklerinin (örn. 65N) uygun olduğundan emin olun (bazı modeller daha düşük bir yüksekliğe sahip olabilir; çalışma koşullarına ve kurulumuna ilişkin paragrafa bakınız).

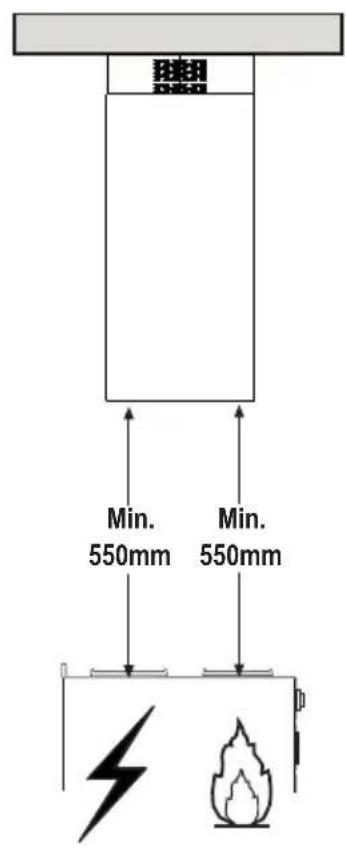

• Gazlı ocağın montaj talimatları, yukarıda belirtilen bir değerle uyumlu değilse, bu durum göz önünde bulundurulmalıdır.
• Şebeke geriliminin, aspiratörün üzerinde belirtilen gerilime uygun olup olmadığını kontrol edin.
• Bağlantı kelepçeleri, kablolarda belirtilen yönlendirmelere uygun olarak sıkıca bağlanmalıdır. • 1. Sınıf cihazlar için, ana güç kaynağının düzgün topraklanmış olduğunu kontrol edin.
• Aspiratörü, çapı en az 120 mm olan bir boru ile duman tahliye bağlantısına bağlayın. Dumanın izlediği güzergah, düzgün ve kısa olmalıdır.
• Hava tahliyesi, tüm yönlendirme kurallarına uygun olmalıdır.
• Aspiratörü, (örn; şömine, şofben, vb. gibi) yanıcı duman tahliye eden kanallara bağlamayın.
• Eğer cihaz, elektrikli bir cihaz ise (örneğin gazlı cihazlar bir kodifikasyon hattına kuruluyorsa, atık gazın geriye doğru akışının önlenebilmesi için, yeterli bir yere havalandırma sağlanmış olmalıdır. Cihazın, elektrikli akımı normalden beklenen cihazlara kodlama bir hattı kurulduğu zaman, tesisatın daha fazla negatif basınç, suyun cihaz normalden geriye edilmesini önlemek için, N,NZ düşeyi aşmalıdır.
• Ayrıca, gaz yakıtlı cihazlardan veya diğer yakıtlardan çıkan egzoz gazları için kurulan bir kanaldan atık gazın dışarı edilmesi.
• Burada kablo, eğer hasar görürse, üretici tarafından ya da bir servis teknisyeni tarafından değiştirilmelidir.
• İlk olarak, cihazın yürürlükteki düzenlemelere uygun bir şekilde bağlanabilmesi için uygun bir prize bağlayın.
• Suyun atık gazı için uygulanacak teknik bir düzenleme, yerel makamlar tarafından belirlenen kurallara uygun bir şekilde yapılmalıdır.

⚠️ DİKKAT: Cihazı monte etmeden önce, koruyucuyu üzerinden çıkarın.

- Cihaz için geçerli olan tüm parçaları kullanın.

⚠️ DİKKAT: Bu talimatlara uygun şekilde bağlanmazsa, elektrik şokuna neden olabilir.

- Optik aletlerle (türbin, büyüteç, vb.) doğrudan göze bakmayın.

- Cihazın üzerinde ısıtma yapmayınız: yangın çıkabilir.

- Bu cihaz, 8 yaşının altındaki çocuklar tarafından ve fiziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyim ve bilgi eksikliği olan kişiler tarafından, cihazın güvenli bir şekilde kullanılması ve tehlikeleri hakkında gözetim altında ve talimatlar verilerek kullanılabilir. Çocukların cihazla oynamamaları için gözetim altında tutulmalı ve temizlik ve bakım işlemleri çocuklar tarafından yapılmamalıdır.

- Çocukları, cihazla oynamamaları için gözetim altında tutun.

- Bu cihaz, fiziksel, duyusal, zihinsel engelli veya deneyim ve bilgi eksikliği olan kişiler (çocuklar dahil) tarafından, güvenliklerinden sorumlu bir kişinin gözetimi ve talimatları olmadan kullanılmamalıdır.

⚠️ Değiştirilen parçalar, pişirme cihazlarının kullanımı sırasında çok sıcak bir yüzey oluşturabilir.

• Berti'nin zedelenmesinden sonra, ütünün kullanımıyla ilgili olarak, yangın güvenliği bölümüne bakın. Bakım ve güvenlik paragrafına bakın.
• Doğalgaz, gaz ya da diğer yakıtları kullanan başka aletlerle birlikte kullanıldığında, odaya yeterli havalandırma sağlanmalıdır (çağrı odaya hava girişi yapan bir aletle uygun şekilde yapılmalıdır).

• Ürün üzerinde ya da ambalajı üzerinde bulunan işaret, ürünün, evsel atık gibi bir tür atıkla birlikte atılmaması gerektiğini belirtir. İmha edilecek ürün, elektrikli ve elektronik bileşenlerinin geri dönüşümü için yetkili bir toplama noktasına teslim edilmelidir. Bu ürünün doğru şekilde imha edilmesinden emin olunarak, çevre ve sağlık bakımından, uygun olmayan bir şekilde imha edilmesinden kaynaklanabilecek, çevre ve sağlık açısından olumsuz sonuçların önlenmesine yardımcı olabilirsiniz. Bu ürünün geri dönüşümü hakkında daha ayrıntılı bilgi için, belediyeye, yerel atık toplama tesisine ya da ürünün satın alındığı mağazaya başvurunuz.

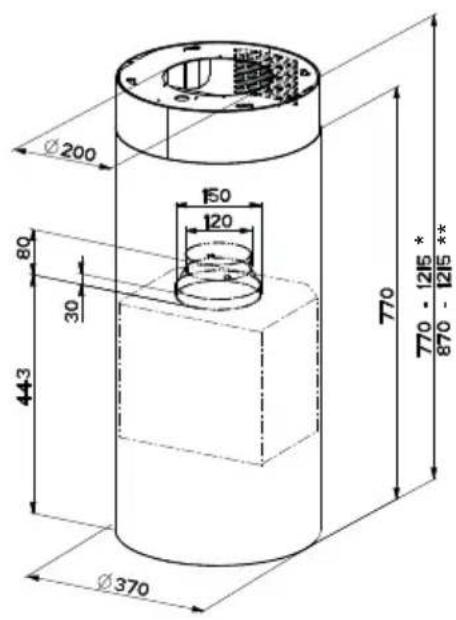

Boyutlar

• Bir şakül yardımıyla tavana ya da destek konsoluna pişirme tezgahının merkezini işaretleyiniz.
• Tavana veya konsola donanımla birlikte verilen delik delme şablonunu (21) dayayınız ve bunun merkeziyle işaretlenen merkezi birbirine çakıştırınız. Yani şablonun ekseni ile pişirme tezgahı ekseni bir hizaya gelmiş olsun.
• Delik delme şablonuyla delikleri duvara işaretleyiniz.
• Şu şekilde delik deliniz:

- Masif beton tavan: beton dübelleri kullanarak.

- Direnç kalınlığı 20 mm ve üstte hava boşluğu olan tuğla tavan: 10 mm çapında delik (donanımla verilmiş dübelleri (11) hemen takınız)

• Ahşap tavan: ahşap dübelleri kullanarak.
• Ahşap konsola: 7 mm çapında delik deliniz.
• Elektrik besleme kablosunun geçişi için: 10 mm çapında.
• Hava Çıkışı (Aspiratörlü model): Dış hava tahliye borusu bağlantısının çapına göre.

- Tavana çaprazlamasına iki vida takıp 4-5 mm dışarıda bırakınız. Bu vidalar şöyle olmalıdır:

• Masif beton için buna uygun vida ve dübeller; bunlar donanımla verilmemiştir.
• Hava boşluklu tuğla tavan - yaklaşık 20 mm direnç kalınlıklı - bunun için donanımla verilmiş vidaları (12h) kullanınız.
• Ahşap tavana uygun vidalar: donanımda yoktur.
• Ahşap konsola: donanımdaki vidalar (12g), rondelalar (22) ve cıvatalar (23).

FİLTRE EDİCİ BAĞLANTI İÇİN KAFESİN HAZIRLANMASI

Filtre edici versiyon davlumbazın kurulması durumunda, bu versiyon için gerekli tüm bağlantı parçalarının hazırlanması gerekir. Filtre edici versiyon davlumbaz parçalarının kurulumunu kolaylaştırmak için, kafesi uzatmak gerekir, aşağıda belirtildiği şekilde yapınız:

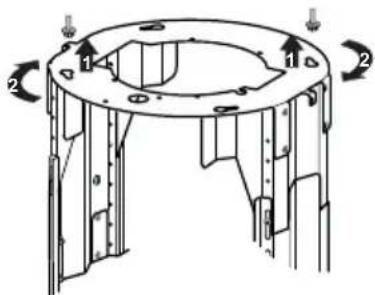

• Üst bacayı kafese sabitleyen 2.1 iki vidayı sökünüz ve bacayı çıkartınız.

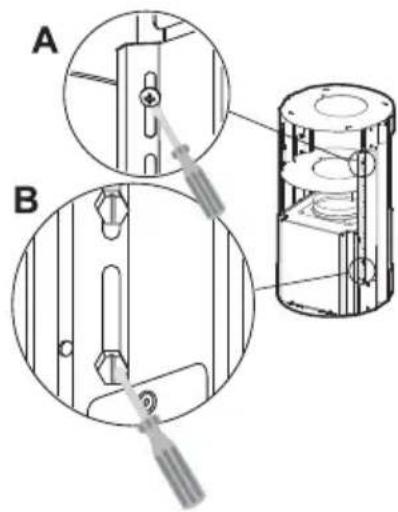

• Üstte kafes ayrım bölgesinde bulunan dört emniyet vidasını sökünüz. (A)
• Kafes yanlarında bulunan, iki kolonu birleştiren sekiz metrik vidayı sökünüz. (B)

Filtre edici versiyon için aksamın kurulumu:

• Donanımda sunulan 12c 4 vidayı kullanarak filtre edici parçası 15, kafesin üst bölümüne sabitleyiniz.
• Bu noktada iki çemberi bir boruyla bağlamak gerekir, borunun yüksekliğini hesap etmek için davlumbazın yüksekliğini (mm) almak ve 615 mm düşmek gerekir. (H boru = H davlumbaz - 615).
• Kafesi borunun yerleşebileceği kadar uzatınız ve boruyu iki çemberin arasında bloke ederek yeniden konumlandırınız. Kafes yüksekliğinin arzu edilen davlumbaz yüksekliğine uygun olup olmadığını kontrol ediniz (H kafes = H davlumbaz - 184). Arzu edilen kafes yüksekliğini ayarlayınız ve daha önceden sökülen vidaları yeniden takınız. Kafeste en iyi düzeyde dengeyi garanti etmek için uygun olan son deliğe dört emniyet vidasını tekrar takınız.
• Boruyu uygun boru kerpeteni sarıcısıyla 25 i sabitleyiniz.

- Kafesi, kafes plakası üzerinde bulunan ibrenin alt tarafta olduğuna dikkat ederek kaldırınız.

- Kafes oyuklarını, tavanda bulunan iki vidaya oturtunuz ve ayarlama oyuğu ortasına kadar döndürünüz.

- İki vidayı sıkıştırınız ve donanımdaki diğer iki vidayı takınız; vidaları tamamen sıkıştırmadan önce, vidaların ayarlama oyuğu yuvasından çıkmamasına dikkat edip, kafesi döndürerek ayarlamalar yapmak mümkündür.

- Kafesin sabitlenmesi, hem Davlumbaz gövdesinin ağırlığı hem de monte edilen cihazın yan taraflarında olası itişlerin neden olduğu sıkıştırmalara bağlı olarak kesin olmalıdır. Gerçekleştirilen sabitlemede tabanın sabit olduğunu ve Kafesin eğimli sıkıştırıldığını kontrol ediniz.

- Tavanın, asma noktasında yeterli derecede sağlam olmadığı her durumda, kurulumu yapan kişi burayı uygun plakalarla ve dayanıklı demirlerle güçlendirmelidir.

Aspiratörlü modelin bağlantısını yapmak için, davlumbazı ø 150 yada 120 mm çapında, montörün seçimine göre sert veya esnek bir boruyla çıkış kanalına bağlayınız.

- φ 120 mm çapında boruyla bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına takınız.

- Boruyu donanımla birlikte verilmiş kelepçelerle (25) sıkıca raptediniz.

- Varsa aktif karbon filtrelerini çıkartınız.

Filtre edici versiyon davlumbazın kurulumu durumunda, baca kızaklarla yukarı doğru döner, tam aksine emici versiyonun kurulumu durumunda da aşağı doğru döner.

- Üst bacayı aşağıdaki yukarıya doğru oturtunuz ve bunu, filtre edici versiyon kurulumu durumunda baca kızaklarının filtre edici bağlantı parçası 15 çıkışına oranlı olduğuna dikkat ederek, daha önceden sökülen 2 Vida ile Kafesin üst bölümüne sabitleyiniz.

- Uygun çentik üzerinde çekerek aydınlatma grubunu çıkartınız, ilgili sabitleme pimini kaydırarak davlumbaz gövdesinden çıkartınız.

- Yağlanmaya Karşı Filtreyi, grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartınız.

- Aktif Karbonlu Kokuya Karşı Filtreleri çıkartınız.

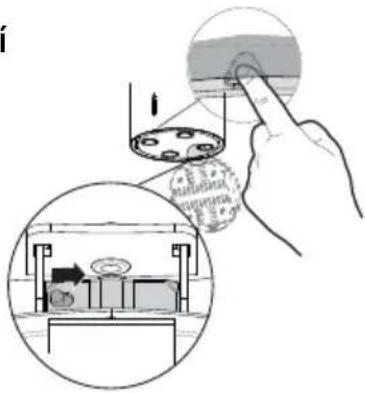

- 12f 4 Vidayı uygun yuvalara takarak davlumbaz gövdesinin kafese sabitlenmesini sağlayınız. Vida başıyla kafes plakası arasında yaklaşık 4-5 mm bırakınız.

- Davlumbaz gövdesini kafese takınız ve sola doğru döndürünüz, davlumbaz gövdesinin kazara düşmesini engellemek için hemen vidaları sabitleyiniz.

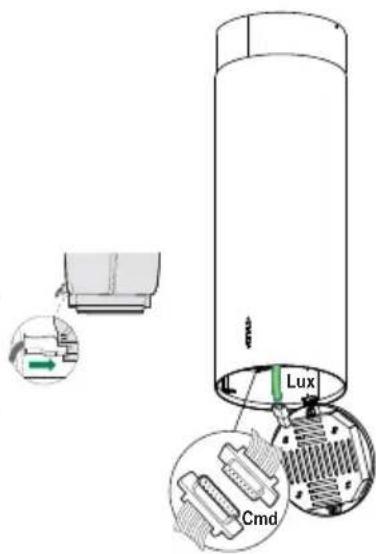

ELEKTRİK BAĞLANTISI

- Davlumbazı, araya temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyarak şebekeye bağlayınız.

- Besleme kablosu soketinin aspiratör prizine doğru girmiş olduğundan emin olunuz.

- Kumanda soketini bağlayınız.

- Lüks lambaların soketini aydınlatma grubu arkasındaki prize takınız.

- Filtreli modelde aktif karbonlu koku filtresini monte ediniz.

- Yağ filtresini tekrar takınız ve sonra aydınlatma grubunu monte ediniz.

Tuş	Led Fonksiyon
L	- Azami aydınlıkta ışıkları açar/kapar.
T1	Sabit Birinci hızda motoru çalıştırır/kapatır.
T2	Sabit	İkinci hızda motoru çalıştırır.
	-	Bütün elektrik akımları (Motor+Işık) kapalıyken yaklaşık 5 saniye boyunca tuşu basılı tuttuğunuzda, çift “Led” ışığı yanarak "Karbon Filtresi" alarmı etkinleştirilir.Devre dışı bırakmak için aynı tuşa yine 5 saniye boyunca tek “Led” ışığı yanana kadar basılı tutulur.
T3	Sabit Üçüncü hızda motoru çalıştırır.
	-	Bütün elektrik akımları (Motor+Işık) kapalıyken yaklaşık 3 saniye boyunca tuşu basılı tuttuğunuzda S1 Led uçlu ışık yanarak tekrar başlatılır.
T4	Sabit	Motoru YOĞUN hızda çalıştırır.Bu hız 6 dakikaya ayarlanmıştır. Süre bittiğinde, sistem daha önceden ayarlanmış hıza otomatik olarak tekrar döner. Eğer bu hız kapalı bir makineden ortaya çıkmışsa süre bittiğinde OFF durumuna geçer.
	-	5 saniye boyunca basılı tutarak “Led” ışığı iki kere yandığında telekumanda aktif hale gelir.5 saniye boyunca basılı tutarak ilgili “Led” ışığı sadece bir kere yandığında telekumanda devre dışı olur.
S1	Sabit	Yağ Önleyici Metal Filtrelerinin dolduğunu ve yıkanmaları gerektiğini belirtmektedir. Alarm Davlumbazın 100 saatlik yoğun kullanım süresinden sonra devreye girmektedir.
	Flaşör	Koku Emici Aktif Karbonlu Filtrenin dolduğunu bildiren alarm, değiştirilmesi ve Yağ Önleyici Metal Filtrenin de yıkanması gerektiğini belirtmektedir. Koku Emici Aktif Karbonlu Filtrenin dolduğunu bildiren alarm, davlumbazın 200 saatlik yoğun çalışma saatinden sonra devreye girmektedir.

Bulaşık makinesinde yıkanabilirler. S1 ledi yandığında veya 2 ayda bir veya özellikle yoğun kullanımlarda daha sık aralıklarla yıkanmaları gerekmektedir.

FİLTRELERİN TEMİZLENMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az 3 saniye boyunca T3 tuşuna Led uçlu ışığı yanana kadar basılı tutun.

Filtrelerin Temizlenmesi

• Aydınlatma grubunu çentiğinden çekerek açınız.
• Filtreyi grubun arka bölümüne doğru iterek ve aynı anda aşağıya doğru çekerek çıkartın.
• Filtreyi bükmeden yıkayın ve yeniden takmadan evvel kurumaya bırakın (zamanla filtre yüzeyinde görülebilecek olası bir renk değişikliği, kesinlikle etkinliğine zarar vermez).
• Tutamağın dış görünür tarafta olduğuna dikkat ederek filtreleri tekrar monte edin.
• Aydınlatma grubunu tekrar kapatınız.

Yıkanamaz, geri dönüşümlü değildir, ekranda S1 ledi görüntülendiğinde veya en az 4 ayda bir değiştirilir. Alarm sinyali, eğer önceden etkinleştirilmişse, sadece aspirasyon motoru çalıştırıldığı zaman çalışır.

Alarmın etkinleştirilmesi

• Filtre edici sürümlü davlumbazlarda, filtrelerin dolma alarmı sinyali, kurulum anında veya devamında devreye alınır.
• Işıkları ve aspiratör motorunu kapatın.
• T2 tuşuna 5 saniye süreyle ledin onay ışığı iki kere yanana kadar basınız.

DEĞİŞTİRİLMESİ

Alarm sinyalinin sıfırlanması

• Işıkları ve aspiratör motorunu kapatın.
• En az yaklaşık 3 saniye boyunca T3 tuşuna F led uçlu ışığı yanana kadar basılı tutun.

Filtrenin Değiştirilmesi

• Aydınlatma grubunu çentiğinden çekerek açınız.
• Madeni yağ filtrelerini çıkarınız.
• Doymuş aktif karbonlu koku filtresini klipslerine müdahale ederek çıkarınız.
• Yeni filtreyi klipslerinden tutturarak yuvasına takınız.
• Madeni yağ filtrelerini tekrar yerlerine takınız.
• Aydınlatma grubunu tekrar kapatınız.

- Değiştirmek için Teknik Servisle bağlantı kurun.
